工程制图与CAD模拟试卷

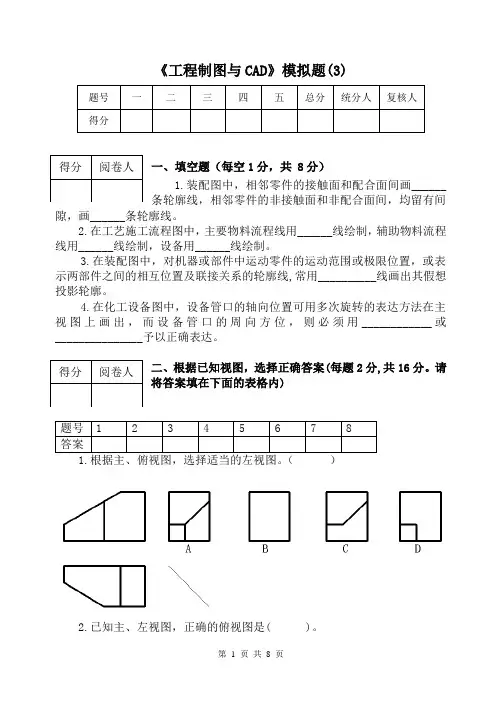

《工程制图与CAD 》模拟题(3)一、填空题（每空1分，共 8分）1.装配图中，相邻零件的接触面和配合面间画______条轮廓线，相邻零件的非接触面和非配合面间，均留有间隙，画______条轮廓线。

2.在工艺施工流程图中，主要物料流程线用______线绘制，辅助物料流程线用______线绘制，设备用______线绘制。

3.在装配图中，对机器或部件中运动零件的运动范围或极限位置，或表示两部件之间的相互位置及联接关系的轮廓线,常用__________线画出其假想投影轮廓。

4.在化工设备图中，设备管口的轴向位置可用多次旋转的表达方法在主视图上画出，而设备管口的周向方位，则必须用____________或_______________予以正确表达。

二、根据已知视图，选择正确答案(每题2分,共16分。

请将答案填在下面的表格内)2.已知主、左视图，正确的俯视图是( )。

3.将主视图画成全剖视图，试选择正确的答案。

（）4.根据主视图，选择适当的移出断面图。

（）5.下列尺寸标注，满足正确、完整、清晰的是（）A B C D6.下列视图中，正确的一组局部剖视图是（）。

A B C D7.下列螺钉联接画法正确的是（）A B C D8.下列齿轮画法正确的一组视图是（）。

A B C D三、补画视图中的漏线（第1题2分，第2、3题各4分，共 10分）1 2 3四、作图题(第1、2、3、4题8分，第5题10分，第6题16分，共58分)1.已知组合体的主、左视图，补画其俯视图。

（8分）2.已知组合体的主、俯视图，补画其左视图。

（8分）3.在指定位置画出全剖的主视图。

（8分）4.在指定位置画出半剖的主视图。

（8分）5.用复合剖的方法把主视图画成全剖视图。

（10分）6.根据三视图，选用合适的表达方案表达机件。

(16分)五、阅读零件图，回答问题（每1、2、3题1分，第4题2分，第5题3分，共8分）1.此零件为支架类零件，结构复杂，而且加工位置多变，主视图尽量按_________位置放置，以最能反映主要结构的形状特征，以及各组成部分相互位置关系的视图作为主视图。

模拟试卷7一、填空题：1、AUTOCAD的坐标体系，包括___坐标系和____坐标系。

2、_显示与所选对象有关的所有信息。

3、命令可以绘制有宽度的线。

4、使用_______命令可以从AUTOCAD中启动WEB浏览器。

5、布尔运算是一种关系描述系统，可以用于说明将一个或多个基本实体合并为统一实体时各组成部分的构成关系，它有___、__和______三种操作方式。

6、建立3D多边形网络的命令是___。

7、利用几何计算器进行计算使用的命令______。

8、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为_____。

9、rectang 命令用来画。

10、删除命令的英文拼写是。

二、选择题：1、缩放命令的英文单词是（）A、copyB、stretchC、scaleD、line2、下面哪个命令可以实现旋转（）A、circleB、rotateC、arcD、edit3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（）A、MOVEB、ROTAEC、COPYD、MOCORO4、设置文字样式的命令是（）A、tableB、styleC、textD、spline5、图形打印使用哪个命令（）A、copyB、rayC、plotD、write6、保存块应用以下（）操作。

A、WBLOCKB、BLOCKC、INSERTD、MINSERT7、将一个块炸开，形成多个实体对象，要用到下面哪个命令。

（）A、EXPLODEB、SLICEC、SOLIDEDITD、SECTION8、UCS是一种坐标系图标，属于（）A、世界坐标系B、用户坐标系C、自定义坐标系D、单一固定的坐标系9、观看幻灯片要使用以下哪种操作（）A、VSLIDEB、MSLIDEC、COPYD、SLICE10、使用哪个命令可以同时改变线型和颜色。

（）A、colorB、linetypeC、lweightD、layer三、判断题：1、所有尺寸标注都应该在视图中给出。

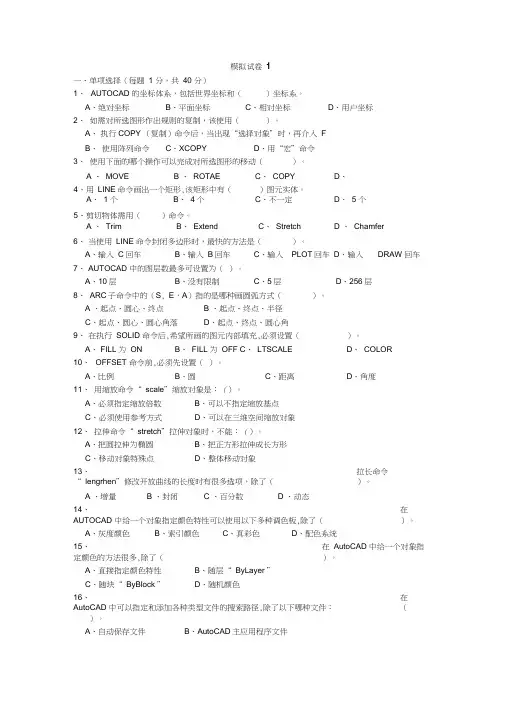

模拟试卷1一、单项选择（每题1分，共40分）1、AUTOCAD的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A、MOVEB、ROTAEC、COPYD、MOCORO4、用LINE命令画出一个矩形，该矩形中有（）图元实体。

A、1个B、4个C、不一定D、5个5、剪切物体需用（）命令。

A、TrimB、ExtendC、StretchD、Chamfer6、当使用LINE命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车7、AUTOCAD中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S，E，A）指的是哪种画圆弧方式（）。

A、起点、圆心、终点B、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID命令后，希望所画的图元内部填充，必须设置（）。

A、FILL为ONB、FILL为OFFC、LTSCALED、COLOR10、OFFSET命令前，必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A、增量B、封闭C、百分数D、动态14、在AUTOCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了（）。

A、灰度颜色B、索引颜色C、真彩色D、配色系统15、在AutoCAD中给一个对象指定颜色的方法很多，除了（）。

模拟试卷9第一题：单选，每题3分，共60分。

1.重新执行上一个命令的最快方法是（）A 按Enter键B 按F2键C 按ESC键D 按Ctrl键2.在CAD中，系统提供了（）条命令来绘制圆弧A 11B 10C 9D 83.在CAD中，图形文件的扩展名是（）A DWTB DWGC BMPD BAK4. 在CAD中，样板文件的扩展名是( )A DWTB DWGC BMPD BAK5.取消命令执行的键是（）A 按Enter键B 按F2键C 按ESC键D 按Ctrl键6.在十字光标处被调用的菜单称为（）A 鼠标菜单B 十字光标交叉菜单C 快捷菜单D 此处不出现菜单7.当丢失的下拉菜单，可以用下面哪个命令重新加载标准菜单（）。

A LOADB NEWC OPEND MENU8.在命令行状态下，不能调用帮助功能的操作是（）A 键入HELPB 快捷键Ctrl+HC 功能键F1D 键入？9.缺省的世界坐标系的简称是（）A CCSB UCSC UCS1D WCS10.要快速显示整个图限范围内的所有图形，可使用（）命令A 视图-缩放-窗口B 视图-缩放-动态C 视图-缩放-范围D 视图-缩放-全部11.设置“夹点”大小及颜色是在[选项]对话框中的（）选项卡中。

A 打开和保存B 系统C 显示D 选择12.在CAD中，要将左右两个视口改为左上，左下，右三个视口可选择（）命令。

A 视图-视口-一个视口B 视图-视口-三个视口C 视图-视口-合并D 视图-视口-两个视口13.在CAD中，使用（）可以在打开的图形间来回切换，但是，在某些时间较长的操作期间不能切换图形。

A Ctrl+F9B Ctrl+F8C Ctrl+F7D Ctrl+F614.缩放命令在执行中改变了（）A 图形的界限范围大小B 图形的绝对坐标C 图形在视图中的位置D 图形在视图中显示的大小15.精确绘图的特点是（）A 精确的颜色B 精确的线宽C 精确的几何数量关系D 精确的文字大小16.按比例改变图形实际大小的命令是（）A OFFSETB ZOOMC SCALED STRETCH17.在“缩放”工具栏中，共有（）种缩放工具。

工程制图与cad期末考试题及答案一、选择题（每题2分，共20分）1. 在工程制图中，下列哪个符号表示中心线？A. 虚线B. 点划线C. 粗实线D. 细实线答案：C2. CAD软件中，以下哪个命令用于创建圆？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：B3. 根据国家标准，图纸的标题栏应该位于图纸的哪个位置？A. 左上角B. 右上角C. 左下角D. 右下角答案：A4. 在CAD中，哪个工具用于测量两点之间的距离？A. DISTANCEB. MEASUREC. LENGTHEND. EXTEND5. 工程制图中，尺寸线应该使用哪种线型？A. 虚线B. 点划线C. 粗实线D. 细实线答案：D6. 在CAD中，哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A7. 工程制图中，哪个视图显示了物体的顶面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B8. CAD软件中，哪个命令用于创建矩形？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：C9. 工程制图中，哪个符号表示剖面线？B. 点划线C. 粗实线D. 细实线答案：A10. 在CAD中，哪个工具用于创建多段线？A. POLYLINEB. SPLINEC. ARCD. CIRCLE答案：A二、填空题（每题2分，共20分）1. 在工程制图中，物体的三个基本视图包括______、______和______。

答案：正视图、侧视图、俯视图2. CAD软件中的图层功能允许用户将不同类型的对象放置在不同的______中。

答案：图层3. 工程制图中，尺寸标注应使用______线。

答案：细实线4. 在CAD中，使用______命令可以创建多边形。

答案：POLYGON5. 工程制图中，物体的______视图显示了物体的前面。

答案：前视图6. CAD软件中的______功能允许用户对图形进行缩放。

大一工程制图cad考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是CAD中的基本绘图单位？A. 毫米B. 厘米C. 英寸D. 千米答案：D3. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键单击选择B. 使用鼠标右键单击选择C. 使用鼠标左键拖动选择D. 使用鼠标右键拖动选择答案：C4. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE5. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用CAL命令D. 使用LIST命令答案：A6. 在CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A7. 在CAD中，哪个命令用于创建矩形？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A8. 在CAD中，如何创建一个多段线？A. 使用LINE命令B. 使用POLYLINE命令C. 使用SPLINE命令D. 使用ARC命令答案：B9. 在CAD中，哪个命令用于创建圆弧？B. CIRCLEC. ELLIPSED. SPLINE答案：A10. 在CAD中，如何快速访问最近使用过的命令？A. 使用F8键B. 使用F9键C. 使用F10键D. 使用F11键答案：B二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制多条平行线。

答案：OFFSET2. 要将CAD图形保存为PDF格式，可以使用____命令。

答案：PUBLISHTOPDF3. 在CAD中，使用____命令可以测量并显示对象的面积。

答案：AREA4. 要将CAD图形设置为1:100的比例，可以使用____命令。

《工程制图与AUTOCAD》题库及答案1、构建下列图形的方法,哪些说法正确?A、 a)B、 b)C、 c)D、 d)答案： ABCD解析：都正确。

2、运用A、B两个图形进行布尔运算,下列运算结果中哪些是正确的?A、 1B、 2C、 3D、 4答案： ABCD解析：都正确。

3、CAD的英文全称是____,它的中文含义是____。

答案： Computer Aided Design；计算机辅助设计；解析：CAD的含义。

4、启动AutoCAD 2004的方法主要有通过 ____、____及____启动。

答案：桌面快捷方式；开始菜单方式；打开文件方式；解析：CAD的启动方法。

5、如果AutoCAD某菜单项后带有____号,表示选取该项后将通过打开____框为该命令的操作指定参数。

答案：省略；对话；解析：菜单项的用法。

6、AutoCAD无法实现类似Word的文字查找或者替换功能。

( )答案：错误7、在AutoCAD中查询距离仅报告两点之间的真实三维距离。

( )答案：错误8、在AutoCAD中无法使用透视方式观察三维模型。

( ) 答案：错误9、范围缩放可以显示图形范围并使所有对象最大显示。

( )答案：正确10、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小,可以互换使用。

( )答案：错误11、“多行文字”和“单行文字”都是创建文字对象,本质是一样的。

( )答案：错误12、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。

( )答案：正确13、STRETCH命令只能将实体拉长。

( )答案：错误14、OOPS能把上一次被ERASE命令删除的实体恢复出来,且只能恢复一次。

( )答案：正确15、用AutoCAD绘制图形时,其绘图范围是有限的。

( ) 答案：错误16、COPY命令产生对象的拷贝,而保持原对象不变。

( )答案：正确17、用户坐标系统(UCS)有助于建立自己的坐标系统。

( )答案：正确18、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。

模拟试卷1一、单项选择（每题 1 分，共40 分）1、AUTOCAD 的坐标体系，包括世界坐标和（）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、如需对所选图形作出规则的复制，该使用（）。

A、执行COPY （复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令3、使用下面的哪个操作可以完成对所选图形的移动（）。

A 、MOVEB 、ROTAE C、COPY D、MOCORO4、用LINE 命令画出一个矩形,该矩形中有（）图元实体。

A、1 个B、4个C、不一定D、5 个5、剪切物体需用（）命令。

A 、Trim B、Extend C、Stretch D 、Chamfer6、当使用LINE 命令封闭多边形时，最快的方法是（）。

A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW 回车7、AUTOCAD 中的图层数最多可设置为（）。

A、10层B、没有限制C、5层D、256层8、ARC子命令中的（S, E，A）指的是哪种画圆弧方式（）。

A 、起点、圆心、终点B 、起点、终点、半径C、起点、圆心、圆心角落D、起点、终点、圆心角9、在执行SOLID 命令后,希望所画的图元内部填充,必须设置（）。

A、FILL 为ONB、FILL 为OFFC、LTSCALED、COLOR10、OFFSET 命令前,必须先设置（）。

A、比例B、圆C、距离D、角度11、用缩放命令“ scale”缩放对象是：（）。

A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象12、拉伸命令“ stretch”拉伸对象时，不能：（）。

A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象13、拉长命令“ lengrhen”修改开放曲线的长度时有很多选项，除了（）。

A 、增量B 、封闭C 、百分数D 、动态14、在AUTOCAD 中给一个对象指定颜色特性可以使用以下多种调色板,除了（）。

模拟试卷2一、单项选择（每题1分，共40分）1、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（）。

A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系2、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用（）命令相同。

A、PANB、MOVEC、SCALED、COPY3、在执行FILLET命令时，先应设置（）。

A、圆弧半径RB、距离DC、角度值D、内部块Block4、应用倒角命令“chamfer”进行倒角操作时：（）。

A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角5、绘制矿山制图时，怎么在AUTOCAD中打开扫描仪扫描的图像？（）。

A、插入菜单——光栅图像B、视图菜单——光栅图像C、文件菜单——光栅图像D、窗口菜单——光栅图像6、CP是哪个命令的热键名（）。

A、CIRLCEB、COPYC、CHAMFERD、SPLINEDIT7、CIRCLE命令中的TTR选项是指用（）方式画圆弧。

A、端点、端点、直径B、端点、端点、半径C、切点、切点、直径D、切点、切点、半径8、不是环形阵列定义阵列对象数目和分布方法的是（）。

A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度9、移动圆对象，使其圆心移动到直线中点，需要应用（）。

A、正交B、捕捉C、栅格D、对象捕捉10、用旋转命令“rotate”旋转对象时（）。

A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象11、不能应用修剪命令“trim”进行修剪的对象是（）。

A、圆弧B、圆C、直线D、文字12、AUTOCAD中CAD标准文件后缀名为（）。

A、dwgB、dxfC、dwtD、dws13、应用圆角命令“offset”对一条多段进行圆角操作是（）。

A、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定14、多次复制“copy”对象的选项为（）。

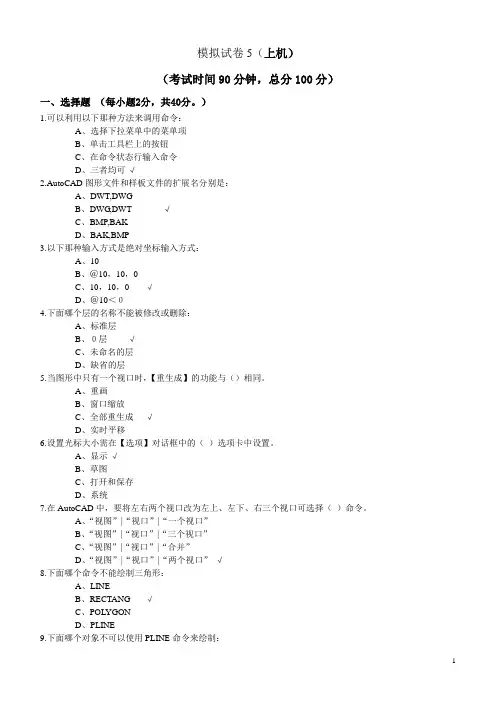

模拟试卷5（上机）（考试时间90分钟，总分100分）一、选择题（每小题2分，共40分。

）1.可以利用以下那种方法来调用命令：A、选择下拉菜单中的菜单项B、单击工具栏上的按钮C、在命令状态行输入命令D、三者均可√2.AutoCAD图形文件和样板文件的扩展名分别是：A、DWT,DWGB、DWG,DWT √C、BMP,BAKD、BAK,BMP3.以下那种输入方式是绝对坐标输入方式：A、10B、＠10，10，0C、10，10，0 √D、＠10＜０4.下面哪个层的名称不能被修改或删除：A、标准层B、０层√C、未命名的层D、缺省的层5.当图形中只有一个视口时，【重生成】的功能与（）相同。

A、重画B、窗口缩放C、全部重生成√D、实时平移6.设置光标大小需在【选项】对话框中的（）选项卡中设置。

A、显示√B、草图C、打开和保存D、系统7.在AutoCAD中，要将左右两个视口改为左上、左下、右三个视口可选择（）命令。

A、“视图”|“视口”|“一个视口”B、“视图”|“视口”|“三个视口”C、“视图”|“视口”|“合并”D、“视图”|“视口”|“两个视口”√8.下面哪个命令不能绘制三角形：A、LINEB、RECTANG √C、POL YGOND、PLINE9.下面哪个对象不可以使用PLINE命令来绘制：A、直线B、圆弧C、具有宽度的直线D、椭圆弧√10.应用相切、相切、相切方式画圆时：A、相切的对象必须是直线B、从下拉菜单激活画圆命令。

C、不需要指定圆的半径和圆心。

√D、不需要指定圆心但要输人圆的半径。

11.（）对象执行[倒角]命令无效。

A、多段线B、直线C、构造线D、弧√12.（）是AutoCAD中另一种辅助绘图命令，它是一条没有端点而无限延伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。

A、样条曲线B、射线C、多线D、构造线√13.（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：A、直线B、多段线C、多线√D、样条曲线14. 一组同心圆可由一个已画好的圆用（）命令来实现。

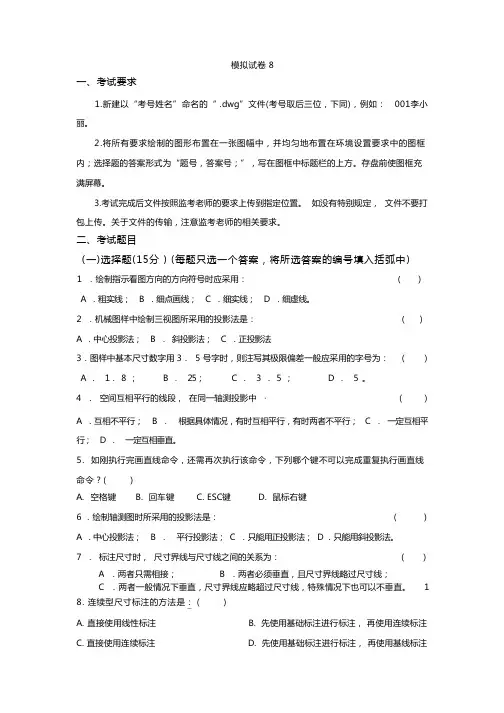

模拟试卷 8一、考试要求1.新建以“考号姓名”命名的“ .dwg”文件(考号取后三位，下同)，例如： 001李小丽。

2.将所有要求绘制的图形布置在一张图幅中，并均匀地布置在环境设置要求中的图框内；选择题的答案形式为“题号，答案号；”，写在图框中标题栏的上方。

存盘前使图框充满屏幕。

3.考试完成后文件按照监考老师的要求上传到指定位置。

如没有特别规定，文件不要打包上传。

关于文件的传输，注意监考老师的相关要求。

二、考试题目(一)选择题(15分 ) (每题只选一个答案，将所选答案的编号填入括弧中)1 ．绘制指示看图方向的方向符号时应采用： ( )A ．粗实线；B ．细点画线；C ．细实线；D ．细虚线。

2 ．机械图样中绘制三视图所采用的投影法是： ( )A ．中心投影法；B ．斜投影法；C ．正投影法3．图样中基本尺寸数字用 3． 5 号字时，则注写其极限偏差一般应采用的字号为： ( )A ． 1． 8 ；B ． 25；C ． 3 ． 5 ；D ． 5 。

4 ．空间互相平行的线段，在同一轴测投影中· ( )A ．互相不平行；B ．根据具体情况，有时互相平行，有时两者不平行；C ．一定互相平行；D ．一定互相垂直。

5. 如刚执行完画直线命令，还需再次执行该命令，下列哪个键不可以完成重复执行画直线命令？( )A. 空格键B. 回车键C. ESC键D. 鼠标右键6 ．绘制轴测图时所采用的投影法是： ( )A ．中心投影法；B ．平行投影法；C ．只能用正投影法；D ．只能用斜投影法。

7 ．标注尺寸时，尺寸界线与尺寸线之间的关系为： ( )A ．两者只需相接；B ．两者必须垂直，且尺寸界线略过尺寸线；C ．两者一般情况下垂直，尺寸界线应略超过尺寸线，特殊情况下也可以不垂直。

18. 连续型尺寸标注的方法是 : ( )A. 直接使用线性标注B. 先使用基础标注进行标注，再使用连续标注C. 直接使用连续标注D. 先使用基础标注进行标注，再使用基线标注9 象限点是指圆、圆弧、椭圆、椭圆弧的： ( )A. 1/2圆弧分界点B. 1/4圆弧分界点C. 中心点D. 任意一点 10．按箭头所指的方向看图，右边四个视图哪一个是正确的 ? ( )(二)环境设置(15分 )1．设置图层，分层绘图。

答卷须知：1、用铅笔答题，用绘图仪器与工具作图。

2、要求作图准确，线型清晰，字体工整。

3、一题有多解时，只要求作出一解。

模拟测试卷一一．选择题：（共5分）1．用铅笔绘图时，通常用画底稿。

A. H~3H；B. HB；C. B~3B。

2．工程图纸通常用表示中心线、对称线。

A. 实线；B. 点划线；C. 虚线。

3．国标规定绘制工程图样时采用画法。

A. 第一角；B. 第二角；C. 第三角。

4．下面属于计算机辅助交互式绘图软件的是。

A. Auto CAD；B. BASIC；C. C++。

5．是不可展开的立体表面。

A. 平面；B. 柱面；C. 球面。

二．填空题：（共10分）1．一个完整的尺寸，一般应包括：，，和表示尺寸线终端的或。

2．在平面图形中，圆弧连接处的线段可分为三种，按作图的先后顺序一般分别应为：①，②，③。

3．直线与平面垂直的几何条件：。

4．基本视图一般包括：。

5．在工程图形绘制中，按照剖切面不同程度的剖开机件的情况，剖视图一般可分为⑴，⑵，⑶。

三．制图题：（共85分）1．2．作△ABC与□DEFG的交线,并表明可见性。

3．分析形体，并补全立体的三面投影。

4．已知俯视图和主视图，将俯视图和主视图改画成合适的剖视图。

5．读懂两面视图后，补画第三面视图。

模拟测试卷二一、选择题：（共10分）1．用铅笔绘图时，通常用画底稿。

A. H~3H；B. HB；C. B~3B。

2．工程图纸通常用表示中心线、对称线。

A. 实线；B. 点划线；C. 虚线。

3．国标规定绘制工程图样时采用画法。

A. 第一角；B. 第二角；C. 第三角。

4．下面属于计算机辅助交互式绘图软件的是。

A. Auto CAD；B. BASIC；C. C++。

5．是不可展开的立体表面。

A. 平面；B. 柱面；C. 球面。

二、填空题：（共10分）8．一个完整的尺寸，一般应包括：，，和表示尺寸线终端的或。

9．在平面图形中，圆弧连接处的线段可分为三种，按作图的先后顺序一般分别应为：①，②，③。

班级_______________ 学号______________ 姓名___________________ （第 页， 共 页）-------------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线-----------湖 南 城 市 学 院学年 第 期《 工程制图及CAD 》试卷I 卷 时间： 120 分钟 适应专业：化学工程与工艺 环境工程、高分子材料工程、生物工程【考试】【闭卷】、在下列四种说法中，选择一种正确的答案( )班级学号_________________________ 姓名___________________ （第 页， 共 页）-------------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线-----------、如图所示，图形正确的左视图是（ 、下面哪个对象不可以使用PLINE 命令来绘制（图。

（10分）六、已知三视图，求正等测图。

（班级学号_________________________ 姓名___________________ （第 页， 共 页）-------------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线--------密--------封--------线------------。

工程图学基础及cad考试试题和答案一、单项选择题（每题2分，共20分）1. 工程图学中，用于表示物体内部结构的视图是（）。

A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 在CAD软件中，以下哪个命令用于绘制直线？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：A3. 工程图中，尺寸标注的基本要求不包括（）。

A. 清晰B. 准确C. 完整D. 随意答案：D4. 以下哪个选项不是工程图学中常用的投影方法？（）A. 第一角投影法B. 第三角投影法C. 斜投影法D. 正投影法答案：D5. 在CAD中，以下哪个命令用于创建圆？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B6. 工程图中，用于表示物体在不同方向上的视图是（）。

A. 正视图B. 侧视图C. 俯视图D. 以上都是答案：D7. 在CAD软件中，以下哪个命令用于绘制圆弧？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C8. 工程图中，尺寸线通常使用哪种线型？（）A. 实线B. 虚线C. 点划线D. 双点划线答案：A9. 在CAD中，以下哪个命令用于创建椭圆？（）A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：D10. 工程图中，用于表示物体长度的尺寸是（）。

A. 线性尺寸B. 角度尺寸C. 弧度尺寸D. 以上都是答案：A二、多项选择题（每题3分，共15分）11. 工程图学中，以下哪些视图是基本视图？（）A. 正视图B. 侧视图C. 俯视图D. 左视图答案：ABC12. 在CAD软件中，以下哪些命令用于修改对象？（）A. MOVEB. COPYC. DELETED. SCALE答案：ABCD13. 工程图中，以下哪些是尺寸标注的要素？（）A. 尺寸线B. 尺寸界线C. 尺寸数字D. 尺寸箭头答案：ABC14. 在CAD中，以下哪些命令用于创建多段线？（）A. LINEB. POLYLINEC. SPLINED. ELLIPSE答案：B15. 工程图中，以下哪些是常见的尺寸标注类型？（）A. 线性尺寸B. 角度尺寸C. 弧度尺寸D. 链式尺寸答案：ABCD三、判断题（每题2分，共20分）16. 工程图学中，剖视图可以用来表示物体的内部结构。

工程制图试卷2 第1页共5页2017-09-12《工程制图》期末模拟试卷2试题说明：1.本试卷满分100分，考试时间100分钟。

2.本试卷共3页，六个大题。

一、选择题（单选，15分） 1.将下列零件根据结构特征归类。

属于轴套类零件的编号为；属于轮盘类零件的编号为； 属于叉架类零件的编号为；属于箱体类零件的编号为。

ABCDEFGH2.在下图中选出正确的剖视图。

（ ）3．下列几何公差符号中表示同心度的是？ （ ） A ．○ B ．⊥ C ．∥ D ． ◎4．下列表面结构要求的标记中精度要求最低的是？（ ）A ．Ra0.8B ．Ra6.3C ．Ra1.6D ．Ra12.5 5．根据主视图，找出正确的断面图。

（ ）6．下图螺纹画法中，正确的是（）7.已知主视图和俯视图，正确的左视图是（ ）8. 根据所给主视图和俯视图，选择正确的左视图（ ）。

二、读懂视图，补画第三个视图（5’x3=15分）题号 一 二 三 四 五 六 七 八 九 十 总分 阅卷人 得分A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.密封线内禁止答题 1.2.3.三、读懂视图，补画视图中缺少的图线。

（21分）1.虚线要画2.3. 4. 虚线要画四、用旋转剖将主视图改画成剖视图。

（11分）密封线内禁止答题五、识读下图，用指引线指出并且注明本课程所学的标准件和常用件的名称。

（8分）六、读零件图，完成填空和补图。

（30分）1、该零件名称为（ ），比例为（ ），是（ ）（放大、缩小、原值）比例。

2、此零件所用表达方法有（ ）、（ ）、（ ）。

3、靠右侧的两处斜交细实线表示的是该处为（ ）。

4、键槽的定位尺寸（ ），长度是（ ），宽度（ ），深度（ ）。

5、说明尺寸M22-6g 中，M22表示（ ）牙螺纹，6g 表示（ ）代号。

6、中所测公差项目为（ ），被测要素为（ ），公差值为（ ），基准要素C 为（ ）。

模拟试卷11第一题：单选，每题3分，共60分。

1.当启动向导时，如果选“使用样板”选项，每个CAD的样板图形的扩展名应为（）。

A DWGB DWTC DWKD TEM2.如果从起点为（5，,5），要画出于X轴正方向成30度夹角，长度为50的直线应输入（）。

A 50,30B @30,50C @50,30D 30,503.用相对直角坐标绘图时以哪一点为参照点。

（）A 上一指定点或位置B 坐标原点C 屏幕左下角点D 任意点4.执行（）命令对闭合图形无效。

A 打断B 复制C 拉长D 删除5.应用下面哪个选项可以使直线、多线段绘制的图形闭合。

A CLOSEB CONNECTC COMLETED DONE6.当MIRROR命令对文本属性进行镜像操作时，要想让文本具有可读性，应将变量MIRRTEXT的值设置为（）。

A 0B 1C 2D 37.下面哪个命令可以对两个对象用圆弧进行连接。

（）A FILLETB PEDITC CHAMFERD ARRAY8.下面哪个对象不可以使用PLINE命令来绘制。

（）A 直线B 圆弧C 具有宽度的直线D 椭圆弧9.下列目标选择方式中，哪种方式可以快速全选绘图区中所有对象。

（）A ESCB BOXC ALLD ZOOM10. 可以通过下面哪个系统变量控制点的样式。

（）A PDMODEB PDSIZEC PLINED POINT11.下列哪个命令能够既刷新视图，又刷新计算机图形数据库。

（0A REDRAWB REDRAW ALLC REGEND REGENMODE12.应用相切、相切、相切方式画圆时（）。

A 相切的对象必须是直线。

B 不需要指定圆的半径和圆心。

C 从下拉菜单激活画圆命令。

D 不需要指定圆心但需要输入圆的半径。

13.使用STRETCH命令时，若所选实体全部在交叉窗口内，则拉伸实体等同于下面哪个命令。

（）A EXTENDB LENGTHENC MOVED ROTA TE14.下列哪个命令用于把单个或多个对象从他们的当前位置移至新位置，且不改变对象的尺寸和方位。

班级： 姓名： 学号： .密封线内禁止答题工程制图试卷10 第 1 页 共 6 页 2017-09-12《工程制图》期末模拟试卷10试题说明：1.本试卷满分100分，考试时间100分钟。

2.本试卷共3页，七个大题。

1．根据立体图找出对应的三视图，将对应的立体图字母填写在三视图的括号内。

3.在下图中选出正确的剖视图。

（ ）4.在下图中选出正确的剖视图。

（ ）5.在下图中选出正确的局部剖视图。

（ ）6．在右图中的1面是（ ）。

A ．圆柱面B ．滚花部分C ．孔D ．平面二、判断直线的相对位置和平面的位置种类。

（5分） 1．直线AB 与CD ； 直线CD 与EF ；直线CD 与HG 。

2． 3.( ) ( )( )( )密封线内禁止答题为 面； 为 面；三、请圈出下面左图中尺寸标注的错误之处，将正确的尺寸标注在右图。

（5分）四、读懂视图，将缺少的图线和视图补全（25分）1. 2.3.4.5.五、按指定方法将主视图改画成剖视图并标注。

（16分）1．单一剖全剖（8分）； 2. 阶梯剖全剖（8分）密封线内禁止答题六、用圆圈指出下图中螺栓联接画法的5处错误，并用文字说明。

（10分）错误1： 错误2：错误3：错误4：错误5：七、读零件图，回答问题。

（25分）1.该零件名称为 ，材料 ，比例 。

2.该零件图采用 个基本视图表达零件的结构和形状，主视图为 剖视。

3.用指引线标出轴向尺寸基准和径向尺寸基准。

4.Ø28H7的标准公差为IT 级，是基准 （孔、轴）。

5.该零件表面结构要求最高的Ra 值为 ，要求最低的表面结构要求代号为 。

6.Rc1/4表示的含义是 。

7.在图中圈出两个定位尺寸。

8.说明图中几何公差代号的含义。

被测要素是 ，基准要素是 ，几何公差项目为 ，公差值为 。

9.3-M6为 （外、内）螺纹；字母M 表示的是何种螺纹？ 。

共有个这种规格的螺纹。

10.尺寸C1.5表示的是 工艺结构。

11.请补画出右视图（虚线不画）。

工程制图与CAD模拟试卷4及答案模拟试卷4一、单选题1、（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：A、直线B、多段线C、多线D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和A、建筑结构图B、建筑截面图C、建筑详图D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是A、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等4、使用publish命令发布建筑工程图纸到DWF文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置A、常规DWF选项B、DWF信息选项C、DWF数据选项D、DWF文件选项5、建筑平面图中作为轴线的构造线（线型为“ISO dash dot”），无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是A、构造线不能够设置线型，改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小D、着色模式改为“二维线框”6、在建筑平面图中标注数值?120、±120时需要输入的字符代码是A、%%u120，%%c120B、%%o120，%%u120C、%%c120，%%p120D、%%d120，%%u1207、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是A、尺寸线B、尺寸界线C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是A、标高是标注建筑物高度的一种尺寸标注形式B、标高包括相对标高和绝对标高两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数9、建筑总平面图中标注的尺寸以( )为单位，一般标注到小数点后( )位；其它建筑图样（平、立、剖面）中所标注的尺寸则以( )为单位；标高都以( )为单位。

A、m、2、cm、mB、m、2、mm、mC、cm、3、mm、cmD、m、3、m、m10、建筑图上的尺寸单位，除标高及总平面以（）为单位外，其他必须以（）为单位。
