预应力钢绞线引伸量和张拉力计算书

预应力钢绞线实际伸长量计算方法1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时：（1）当采用“行程法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺ L实——钢绞线实际伸长量；L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和；L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值；ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值；ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL工作锚控制应力*钢绞线截面积*钢绞线的根数=张拉力根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。

注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系数即可。

预应力钢绞线伸长量计算方法预应力钢绞线张拉理论伸长量计算公式ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。

ΔL=ΔL1+ΔL2式中ΔL1从初应力到最大张拉力间的最大伸长值ΔL2初应力以下的推算值关于初应力的取值一般可取张拉控制应力的10—25%。

20m预应力砼空心板先张钢绞线控制力及伸长值计算书一、设计要求：1#桥、2#桥、3#桥、共计494片预应力砼空心板，对预应力钢绞线均为如下设计要求：13δ1、预应力钢绞线为中国山东威海市，威海银兴预应力线材有限公司生产的高强度低松驰，公称直径φJ=15.24mm，7φ5型预应力钢绞线。

其中松驰率为2.2%,小于设计松驰率3.5%。

2、预应力钢绞线标准强度RY b=1860Mpa。

【见钢筋力学性能试验报告（1）】3、预应力钢绞线公称直径φJ=15.24mm，公称截面面积取其钢绞线检测报告中的公称截面积140mm2。

4、预应力钢绞线公称直径φJ=15.24mm，弹性模量取检测报告中的平均值E p=(189.3+190.9+186)/3=188.7G pa(注施工规范E p=195±10 G pa)。

三、张拉设备及工具锚：（一）张拉设备预制12# 23。

AB测试证书第2004056。

C、张拉设备之三：3#千斤顶与3#高压油泵及大缸进油主压力表1662相配套，见测试证书第2004057。

（二）工具锚在张拉端与非张拉端均采用XM15-1型预应力先张法三夹片锚具，锚具高度50mm，该锚具有关技术要求见检测报告。

四、标跨—20m预应力钢绞线作业长度（一）1#张拉台钢绞线作业长度1、张拉台座长度84米2、钢梁厚度49.0×2=0.98米3、砂箱长度0.85米4、锚具高度0.05×2=0.1米#张拉#张拉4#85.99米。

（五）5#张拉台钢绞线作业长度钢梁厚度0.45+0.495=0.945米, 张拉台长83.65米，其余5项同1#张拉台，5#张拉台钢绞线作业长度为：83.65+0.945+0.85+0.1+0.14+0.04+0.01=85.735米。

（六）6#张拉台钢绞线作业长度钢梁厚度0.495×2=0.99米, 张拉台长84.00米，其余5项同1#张拉台，6#张拉台钢绞线作业长度为：84+0.99+0.85+0.1+0.14+0.04+0.01=86.130米。

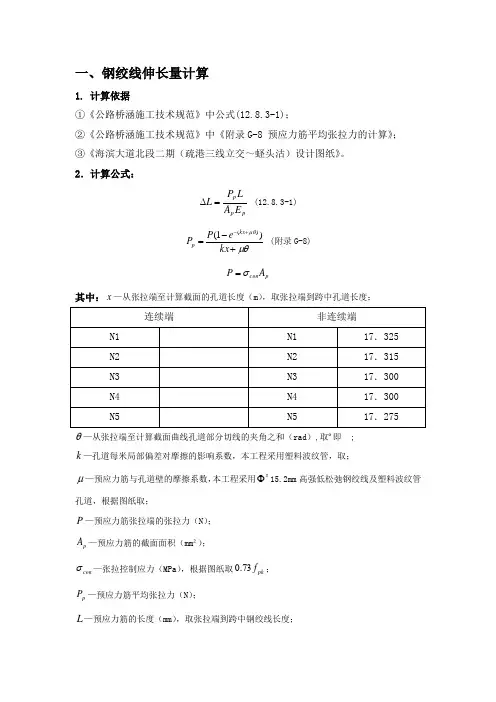

一、钢绞线伸长量计算1. 计算依据①《公路桥涵施工技术规范》中公式(12.8.3-1)；②《公路桥涵施工技术规范》中《附录G-8 预应力筋平均张拉力的计算》； ③《海滨大道北段二期（疏港三线立交～蛏头沽）设计图纸》。

2．计算公式：pp p E A L P L =∆ (12.8.3-1)μθμθ+-=+-kx e P P kx p )1()( (附录G-8)p con A P σ=其中：x —从张拉端至计算截面的孔道长度（m ），取张拉端到跨中孔道长度；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和（rad ）,取º即 ;k —孔道每米局部偏差对摩擦的影响系数，本工程采用塑料波纹管，取；μ—预应力筋与孔道壁的摩擦系数，本工程采用sΦ15.2mm 高强低松弛钢绞线及塑料波纹管孔道，根据图纸取；P —预应力筋张拉端的张拉力（N ）； p A —预应力筋的截面面积（mm ²）；con σ—张拉控制应力（MPa ），根据图纸取pk f 73.0；p P —预应力筋平均张拉力（N ）；L —预应力筋的长度（mm ），取张拉端到跨中钢绞线长度；p E —钢绞线弹性模量，本工程采用s Φ15.2mm 高强低松弛钢绞线，根据试验取51091.1⨯MPa ；(钢绞线弹性模量检测报告附后)L ∆—理论伸长值（mm ）。

3．伸长值计算 ①连续端N1N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 02.741316148353.017.0165.170015.0)1(760368)1()148353.017.0165.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 0.1191091.141401716502.7413165=⨯⨯⨯⨯==∆ ②连续端N2N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 97.741293148353.017.0205.170015.0)1(760368)1()148353.017.0205.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 2.1191091.141401720597.7412935=⨯⨯⨯⨯==∆③连续端N3N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 68.741274148353.017.024.170015.0)1(760368)1()148353.017.024.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 5.1191091.141401724068.7412745=⨯⨯⨯⨯==∆④连续端N4N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 14.741258148353.017.027.170015.0)1(760368)1()148353.017.027.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 7.1191091.141401727014.7412585=⨯⨯⨯⨯==∆ ⑤连续端N5N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 85.741238148353.017.0305.170015.0)1(760368)1()148353.017.0305.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 9.1191091.141401730585.7412385=⨯⨯⨯⨯==∆⑥非连续端N1N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 83.741227148353.017.0325.170015.0)1(760368)1()148353.017.0325.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 1.1201091.141401732583.7412275=⨯⨯⨯⨯==∆ ⑦非连续端N2N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 34.741233148353.017.0315.170015.0)1(760368)1()148353.017.0315.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 0.1201091.141401731534.7412335=⨯⨯⨯⨯==∆ ⑧非连续端N3N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 61.741241148353.017.03.170015.0)1(760368)1()148353.017.03.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 9.1191091.141401730061.7412415=⨯⨯⨯⨯==∆ ⑨非连续端N4N A f A P p pk p con 9504605140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 01.926552148353.017.03.170015.0)1(950460)1()148353.017.03.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 9.1191091.151401730001.9265525=⨯⨯⨯⨯==∆⑩非连续端N5NA f A P p pk p con 9504605140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 24.926569148353.017.0275.170015.0)1(950460)1()148353.017.0275.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 7.1191091.151401727524.9265695=⨯⨯⨯⨯==∆ 由以上计算结果得出: ①中跨箱梁理论伸长值如下:mm N 0.23820.1191=⨯= mm N 4.23822.1192=⨯= mm N 0.23925.1193=⨯= mm N 4.23927.1194=⨯= mm N 8.23929.1195=⨯= ②边跨箱梁理论伸长值如下mm N 1.2391.1200.1191=+= mm N 2.2390.1202.1192=+= mm N 4.2399.1195.1193=+= mm N 6.2399.1197.1194=+= mm N 6.2397.1199.1195=+=二、压力表读数计算1. 计算依据①《海滨大道北段二期（疏港三线立交～蛏头沽）设计图纸》； ②《千斤顶标定报告09-JZ163～178》；（报告附后） 2. 计算公式①千斤顶力与压力表读数对应关系如下式：b ax y +=其中：y —千斤顶力（KN ）；x —压力表读数（MPa ）； a ,b —常系数。

预应力钢绞线实际伸长量计算方法1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时：（1）当采用“行程法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺ L实——钢绞线实际伸长量；L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和；L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值；ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值；ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL工作锚控制应力*钢绞线截面积*钢绞线的根数=张拉力根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。

注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系数即可。

预应力钢绞线伸长量计算方法预应力钢绞线张拉理论伸长量计算公式ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。

ΔL=ΔL1+ΔL2式中ΔL1从初应力到最大张拉力间的最大伸长值ΔL2初应力以下的推算值关于初应力的取值一般可取张拉控制应力的10—25%。

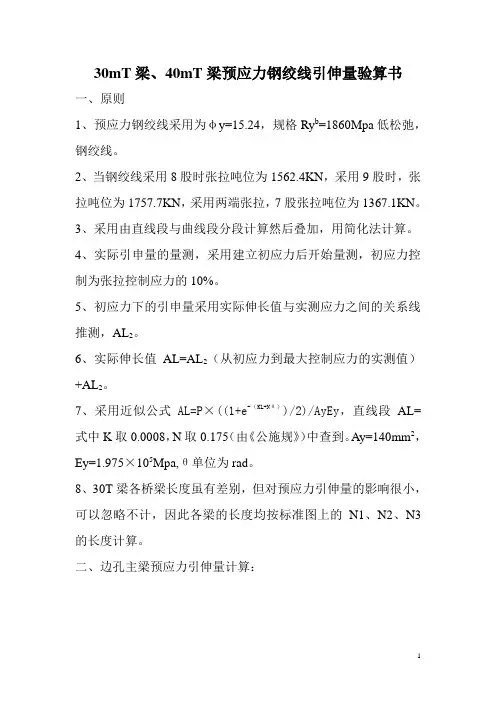

30mT梁、40mT梁预应力钢绞线引伸量验算书一、原则1、预应力钢绞线采用为φy=15.24，规格Ry b=1860Mpa低松弛，钢绞线。

2、当钢绞线采用8股时张拉吨位为1562.4KN，采用9股时，张拉吨位为1757.7KN，采用两端张拉，7股张拉吨位为1367.1KN。

3、采用由直线段与曲线段分段计算然后叠加，用简化法计算。

4、实际引申量的量测，采用建立初应力后开始量测，初应力控制为张拉控制应力的10%。

5、初应力下的引申量采用实际伸长值与实测应力之间的关系线推测，AL2。

6、实际伸长值AL=AL2（从初应力到最大控制应力的实测值）+AL2。

7、采用近似公式AL=P×((1+e-（KL+Nθ）)/2)/AyEy，直线段AL= 式中K取0.0008，N取0.175（由《公施规》）中查到。

Ay=140mm2，Ey=1.975×105Mpa,θ单位为rad。

8、30T梁各桥梁长度虽有差别，但对预应力引伸量的影响很小，可以忽略不计，因此各梁的长度均按标准图上的N1、N2、N3的长度计算。

二、边孔主梁预应力引伸量计算：①边孔N 1引伸量（9股）（见图—①）图—①L 1(AB ）=(8.334-2.361)/ cos9º=6.0475mL 2(BC ）=2.361/ cos9º=2.3904m(因为R ＞＞ 把弧BC 看成直线计算 L 3(CD ）=2.3904mL 4(DE ）=5.98=10.439-2.361-2.098m L 5(EF ）=L6(FG ）=2.098/ cos8º=2.1186m L 7(GH ）=10.815-2.098/ cos8º=8.8027mAL=PL 1/AyEg+［1+e -(KL2+NQ1)/2］L 2/AyEg+PL 4/AyEg+P ［1+e -(KL5+NQ2)/2］L 5/AyEg+PL 7/AyEg 将以上各数据代入上式得 ΔL=4.28+3.33+4.23+6.22+2.95 ΔL=21.01②边孔N2引伸量（8股）（见图—②）图—②1L2=2.361/ cosº=2.3904m×2mL3=16.066-2.361-2.098=11.607mL4=2.098/ cos8º=2.1186m×2mL5=7.827-2.098=5.729mΔL=PL1/AyEg+[P［(1+e－（KL2+Nθ1）)/2］/L2×（2/2）]/AyEg+PL3/ AyEg+[P ［(1+e－（KL4+Nθ2）)/2］/L4×（2/2）]/AyEg+PL5/ AyEg将以上各数据代入上式得ΔL=2.375+3.33+8.198+2.95+4.047ΔL=20.9cm③边孔N3引伸量（8股）（见图—③）`1L2=0.873/ cos5º=0.8763m=0.876m×2mL3=20.45―0.873―1.31=18.267mL4=1.31/ cos5º=1.315m×2mL5=5.715―1.31=4.405mΔL=PL1/AyEg+[P［(1+e－（KL2+Nθ1）)/2］L2×（2/2）]/AyEg+PL3/ AyEg+[P ［(1+e－（KL4+Nθ2）)/2］L4×（2/2）]/AyEg+PL5/ AyEg将以上各数据代入式中得，ΔL=1.812+1.225+12.903+1.839+3.111ΔL=20.89cm三、①中孔N1引伸量（8股时）（7股时）1L2=2.098/ cos8º=2.1186m×2mL3=7.954―2.098―2.098=3.758mL4=2.098/ cos8º=2.1186m×2mL5=(10.815―2.098)/ cos8º=8.803mΔL=PL1/AyEg+[P［(1+e－（KL2+Nθ1）)/2］L2×（2/2）]/AyEg+PL3/ AyEg+[P ［(1+e－（KL4+Nθ2）)/2］L4×（2/2）]/AyEg+PL5/ AyEg将以上各数据代入式中得，ΔL=6.218+2.948+2.654+2.948+6.218ΔL=20.986cm(8股)当N1为7股时：ΔL=6.218+2.948+2.654+2.948+6.218=20.986②中孔N2引伸量ΔL（8股）1L2=2.092/ cos8º=2.1125m×2mL3=13.904―2.092×2=9.72mL4=2.1125m×2mL5=5.791mΔL=PL1/AyEg+[P［(1+e－（KL2+Nθ1）)/2］L2×（2/2）]/AyEg+PL3/ AyEg+[P ［(1+e－（KL4+Nθ2）)/2］L4×（2/2）]/AyEg+PL5/ AyEg将以上各数据代入式中得，ΔL=4.156+2.939+6.866+2.939+4.156ΔL=21.06cm(8股)③中孔N3引伸量ΔL（8股）1L2=1.31/ cos5º=1.315m×2mL3=18.144―1.31×2=15.524mL4=1.315m×2mL5=4.422mΔL=PL1/AyEg+[P［(1+e－（KL2+Nθ1）)/2］L2×（2/2）]/AyEg+PL3/ AyEg+[P ［(1+e－（KL4+Nθ2）)/2］L4×（2/2）]/AyEg+PL5/ AyEg将以上各数据代入式中得，ΔL=3.123+1.830+10.965+1.830+3.123ΔL=20.871cm综合表四、桥主梁负弯短钢绞线引伸量ΔLcm①N4钢绞线引伸量ΔLcmL=500+500=10.0mΔL=PL/AyEg=195300×10.0/140×1.975×105=7.06cm如图：L1=3.0mL2=54.4×2cm=1.088mL3=2.588-1.088-1.088=0.412mL4=1.088mL5=2.412mΔL1= PL1/AyEg+[P［(1+e－（KL2+Nθ1）)/2］L2] /AyEg+PL3/ AyEg+[P［(1+e －（KL4+Nθ2）)/2］L4]/AyEg+PL5/ AyEg将此上各类数据代入得：ΔL1=2.119+0.749+0.291+0.749+1.704ΔL1=5.612cm所以ΔL=2×ΔL1=11.224cm五、40mT梁正弯矩钢束引伸量（一）①张拉控制应力为0.75×1860=1395Mpa②所有钢束采用9×7φ5，控制力为1757.7KN，由于平弯长度很短不影响张拉精度。

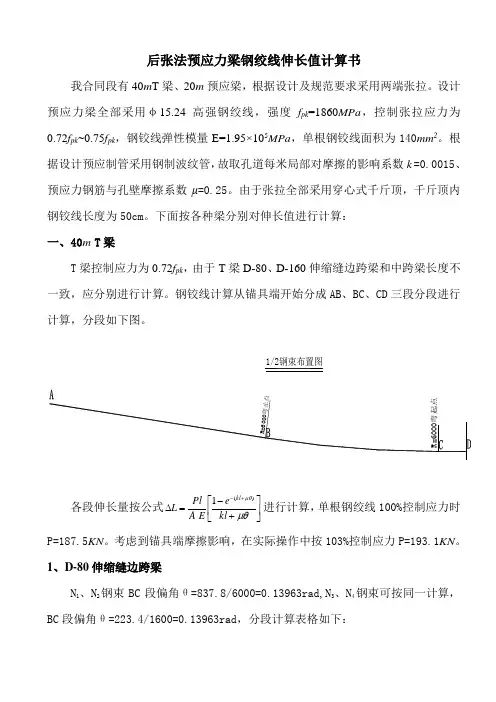

后张法预应力梁钢绞线伸长值计算书我合同段有40m T 梁、20m 预应梁，根据设计及规范要求采用两端张拉。

设计预应力梁全部采用φ15.24高强钢绞线，强度f pk =1860MPa ，控制张拉应力为0.72f pk ~0.75f pk ，钢铰线弹性模量E=1.95×105MPa ，单根钢铰线面积为140mm 2。

根据设计预应制管采用钢制波纹管，故取孔道每米局部对摩擦的影响系数k =0.0015、预应力钢筋与孔壁摩擦系数μ=0.25。

由于张拉全部采用穿心式千斤顶，千斤顶内钢铰线长度为50cm 。

下面按各种梁分别对伸长值进行计算： 一、40m T 梁T 梁控制应力为0.72f pk ，由于T 梁D-80、D-160伸缩缝边跨梁和中跨梁长度不一致，应分别进行计算。

钢铰线计算从锚具端开始分成AB 、BC 、CD 三段分段进行计算，分段如下图。

1/2钢束布置图各段伸长量按公式⎥⎦⎤⎢⎣⎡+-=∆+-μθμθkl e E A Pl L kl )(1进行计算，单根钢绞线100%控制应力时P=187.5KN 。

考虑到锚具端摩擦影响，在实际操作中按103%控制应力P=193.1KN 。

1、D-80伸缩缝边跨梁N 1、N 2钢束BC 段偏角θ=837.8/6000=0.13963rad,N 3、N 4钢束可按同一计算，BC 段偏角θ=223.4/1600=0.13963rad ，分段计算表格如下：控制应力为100%伸长量计算表控制应力为103%伸长量计算表2、D-160伸缩缝边跨梁N1、N2钢束BC段偏角θ=837.8/6000=0.13963rad,N3、N4钢束可按同一计算，BC段偏角θ=223.4/1600=0.13963rad，分段计算表格如下：控制应力为100%伸长量计算表控制应力为103%伸长量计算表3、中跨梁N1、N2钢束BC段偏角θ=837.8/6000=0.13963rad,N3、N4钢束可按同一计算，BC段偏角θ=223.4/1600=0.13963rad，且两边对称。

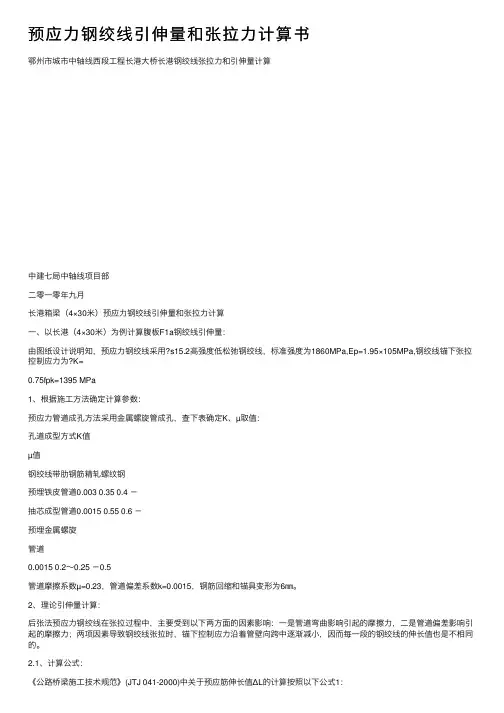

预应⼒钢绞线引伸量和张拉⼒计算书鄂州市城市中轴线西段⼯程长港⼤桥长港钢绞线张拉⼒和引伸量计算中建七局中轴线项⽬部⼆零⼀零年九⽉长港箱梁（4×30⽶）预应⼒钢绞线引伸量和张拉⼒计算⼀、以长港（4×30⽶）为例计算腹板F1a钢绞线引伸量：由图纸设计说明知，预应⼒钢绞线采⽤?s15.2⾼强度低松弛钢绞线，标准强度为1860MPa,Ep=1.95×105MPa,钢绞线锚下张拉控制应⼒为?K=0.75fpk=1395 MPa1、根据施⼯⽅法确定计算参数：预应⼒管道成孔⽅法采⽤⾦属螺旋管成孔，查下表确定K、µ取值：孔道成型⽅式K值µ值钢绞线带肋钢筋精轧螺纹钢预埋铁⽪管道0.003 0.35 0.4 －抽芯成型管道0.0015 0.55 0.6 －预埋⾦属螺旋管道0.0015 0.2～0.25 －0.5管道摩擦系数µ=0.23，管道偏差系数k=0.0015，钢筋回缩和锚具变形为6㎜。

2、理论引伸量计算：后张法预应⼒钢绞线在张拉过程中，主要受到以下两⽅⾯的因素影响：⼀是管道弯曲影响引起的摩擦⼒，⼆是管道偏差影响引起的摩擦⼒；两项因素导致钢绞线张拉时，锚下控制应⼒沿着管壁向跨中逐渐减⼩，因⽽每⼀段的钢绞线的伸长值也是不相同的。

2.1、计算公式：《公路桥梁施⼯技术规范》(JTJ 041-2000)中关于预应筋伸长值ΔL的计算按照以下公式1：ΔL＝Pp×L Ap×EpΔL—各分段预应⼒筋的理论伸长值（mm）；Pp—各分段预应⼒筋的平均张拉⼒（N）；L—预应⼒筋的分段长度（mm）；Ap—预应⼒筋的截⾯⾯积（mm2）；Ep—预应⼒筋的弹性模量（Mpa）；《公路桥梁施⼯技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式（2）：Pp＝P×（1－e－（kx＋µθ））kx＋µθP—预应⼒筋张拉端的张拉⼒，将钢绞线分段计算后，为每分段的起点张拉⼒，即为前段的终点张拉⼒（N）；θ—从张拉端⾄计算截⾯曲线孔道部分切线的夹⾓之和，分段后为每分段中每段曲线段的切线夹⾓（rad）；x—从张拉端⾄计算截⾯的孔道长度，分段后为每个分段长度或为公式1中L值；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；µ—预应⼒筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

预应力钢绞线实际伸长量计算方法1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时：（1）当采用“行程法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺L实——钢绞线实际伸长量；L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和；L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值；ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值；ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL工作锚控制应力*钢绞线截面积*钢绞线的根数=张拉力根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。

注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系数即可。

预应力钢绞线伸长量计算方法预应力钢绞线张拉理论伸长量计算公式ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。

ΔL=ΔL1+ΔL2式中ΔL1从初应力到最大张拉力间的最大伸长值ΔL2初应力以下的推算值关于初应力的取值一般可取张拉控制应力的10—25%。

工程预制预应力空心板预应力控制计算书编制：审核：日期：2008年3月14日钢绞线张拉计算书一、计算依据：1、根据九江市计量所对千斤顶和油压表的标定结果得出对应的回归方程式：y i=0.2245x i-0.71式中：y i表示压力表示值（Mpa）x i表示千斤顶压力（KN）2、设计要求：⑴ 270级Фj15.2钢绞线强度标准值f ptk=1720MPa⑵张拉控制应力σcon=0.75f ptk=1290MPa二、张拉程序：按0 20%σcon 40%σcon 103%σcon持荷5min 锚固的单根张拉程序进行张拉。

1、当张拉20%σcon=20%×1290=258MPa时：对应张拉力：F1= A×20%σcon=1.4×10-4×258×106=36.12KN对应油压表读数：y i=0.2245x i-0.71=0.2245×36.12-0.71=7.4MPa对应伸长值：ΔL1=F1×L/ A×E=36.12×148.1/1.4×1.95×105=19.6cm 2、当张拉40%σcon=40%×1290=516MPa时：对应张拉力：F2= A×30%σcon=1.4×10-4×516×106=72.24KN对应油压表读数：y i=0.2245x i-0.71=0.2245×72.24-0.71=15.5MPa对应伸长值：ΔL2=F2×L/ A×E=72.24×148.1/1.4×1.95×105=39.2cm 3、当张拉103%σcon=103%×1290=1328.7MPa时：对应张拉力：F3= A×103%σcon=1.4×10-4×1328.7×106=186.02KN对应油压表读数：y i=0.2245x i-0.71=0.2245×186.02-0.71=41.05MPa对应伸长值：ΔL3=F3×L/A×E=186.02×148.1/1.4×1.95×105=100.9cm 总伸长值：ΔL=2×（ΔL2-ΔL1）+（ΔL3-ΔL2）=100.9cm。

25m箱梁预应力张拉和理论伸长量计算一、张拉力计算〔校核图纸〕1、钢绞线参数Øj钢绞线截面积：A=140mm2，标准强度：R b y=1860Mpa，弹性模量E y=1.95×105Mpa2、张拉力计算a、单根钢绞线张拉力P=5 R b y×A=5×1860×106×140×10-6Knb、每束张拉力(中跨梁)N1~N2〔4索〕：P总=1×4=Kn〔标准〕*1.02= KnN3~N4〔3索〕：P总=1×3=Kn〔标准〕= Knc、每束张拉力(边跨梁)N1~N4〔4索〕：P总=1×4=Kn〔标准〕Kn二、设计图纸中钢绞线中有直线和曲线分布，且有故P≠P P（1）中跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N2：理论计算值〔根据设计〕1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕〔2〕、边跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯N2：理论计算值〔根据设计〕1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ187〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕备注：以上终点力P P〔KN〕、ΔL〔mm〕伸长量根据以下公式计算P〔1- e-(kx+μθ)〕〔1〕、P P= kx+μθP P L〔2〕、ΔL= A P E P35m箱梁预应力张拉和理论伸长量计算一、张拉力计算〔校核图纸〕1、钢绞线参数Øj钢绞线截面积：A=140mm2，标准强度：R b y=1860Mpa，弹性模量E y=1.95×105Mpa2、张拉力计算a、单根钢绞线张拉力P=5 R b y×A=5×1860×106×140×10-6Knb、每束张拉力(中跨梁)N1~N5〔4索〕：P总=1×4=Kn〔标准〕*1.02= Knc、每束张拉力(边跨梁)N1、N5〔4索〕：P总=1×4=Kn〔标准〕*1.02= KnN2~N4〔5索〕：P总=1×5=Kn〔标准〕*1.02= Kn二、设计图纸中钢绞线中有直线和曲线分布，且有故P≠P P〔1〕、中跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N2：理论计算值〔根据设计〕1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕1.5:N5钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N5：理论计算值〔根据设计〕〔2〕、边跨箱梁1.1:N1钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N1：理论计算值〔根据设计〕1.2:N2钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯1.3:N3钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ100〔为弧度〕竖弯和平弯N3：理论计算值〔根据设计〕1.4:N4钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N4：理论计算值〔根据设计〕1.5:N5钢绞线经查表：k=0.0015 μ5根据图纸计算角度θ〔为弧度〕竖弯和平弯N5：理论计算值〔根据设计〕备注：以上终点力P P〔KN〕、ΔL〔mm〕伸长量根据以下公式计算P〔1- e-(kx+μθ)〕〔1〕、P P= kx+μθP P L〔2〕、ΔL= A P E P。

预应力张拉计算书(例范本)本合同段采用国标φs15.24(GB/T5224-2003)的预应力钢绞线，标准强度为Rby=1860MPa，低松驰。

跨度为30m的T梁和25m的箱梁均采用Φs15.24mm钢绞线。

预应力筋张拉采用千斤顶油压标示张拉力和伸长值双控施工。

预应力钢绞线的张拉在预制梁的预应力损失参数方面，纵向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失根据张拉预应力为1302MPa取为△=0.025，锚具变形与钢束回缩值（一端）为6mm；横向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.025，锚具变形与钢束回缩值（一端）为6mm；竖向预应力钢绞线波纹管摩阻系数为0.35，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.05，锚具变形与钢束回缩值（一端）为1mm。

预应力材料方面，纵横向预应力束采用公称直径为Φ=15.24（7Φ5），抗拉标准强度f=1860MPa的高强度低松弛钢绞线；柔性吊杆采用27根Φ15.2环氧喷涂钢绞线组成，fpk=1860MPa；竖向预应力采用Φ25高强精扎螺纹粗钢筋。

锚具方面，纵向预应力采用OVM15-9型锚具锚固，横向预应力束采用OVMBM15-3（BM15-3P）、OVMBM15-4（BM15-4P）型锚具，竖向预应力采用JLM-25型锚具锚固；吊杆采用GJ15-27型锚具。

在设计伸长量方面，预应力平均张拉力的计算公式为Pp=(p1-e)/(kx+μθ)，其中Pp为预应力筋平均张拉力，p为预应力筋张拉端的张拉力，x为从张拉端至计算截面的孔道长度，θ为从张拉端至计算截面的曲线孔道部分切线的夹角之和，k为孔道每米局部偏差对摩檫的影响系数，取0.002，μ为预应力筋与孔道壁的摩檫系数，取0.14.预应力筋的理论伸长值计算公式为Δl=ppl/(AEp)，其中Δl为预应力筋的理论伸长值，l为预应力筋的长度，A为预应力筋的截面积，Ep为预应力筋的弹性模量。

预应力框架梁张拉计算书一、张拉计算常量预应力钢材的抗拉强度1860 N/mm2（在施工计算中应以原材实验数据为准）锚下控制应力бk=0.75fptk=0.75*1860=1395 Mpa（设计图纸要求）预应力钢材的截面积Ap=140mm2 (设计图纸)预应力钢材的弹性模量 Ep=195300MPa孔道每米局部偏差对摩擦系数的影响k=0.0015预应力筋与孔道壁的摩擦系数μ=0.25二、计算所用公式1、P的计算P=бk*Ap*n*b (公式1)P ——张拉力（N）бk——锚下控制应力（N/mm2）Ap——预应力刚才的截面积（mm2）n ——每股预应力钢材的跟数b ——超张拉系数，本工程不超张拉取1.02、平均张拉应力Pp的计算P p =μθμθ++x）-1（P）（-ke kx(公式2)其中P——预应力钢筋张拉端的拉力（N）；x——从张拉端至计算截面的孔道长（m）；θ——从张拉端至计算截面曲线孔道部分切线的夹角之和（Rad）；k——孔道每米局部偏差对摩擦的影响系数；μ——预应力钢材与孔道壁的摩擦系数；3、预应力钢材理论伸长量计算△L=Pp∗LAp∗Ep(公式3)其中△L——预应力刚才的理论伸长量（mm）Pp——平均张拉应力（N），直线筋去张拉端的拉力；曲线筋采用公式2进行计算。

Ap——预应力筋的截面积（mm2）Ep——预应力筋的弹性模量（N/mm2）L——预应力筋的长度(mm)三、计算过程1、本工程预应力梁的形式分为27m单跨单端张拉、28m单跨两端张拉、27m+27m 两跨中部单端张拉、27m+24m+27m预应力连续梁、27m+24m+27m+27m预应力连续梁。

每股钢绞线的伸长量即为单根钢绞线的伸长量，伸长量计算采用计算单根钢绞线理论伸长量的方法；计算过程：a、按照图纸对预应力筋进行分段；b、确定计算钢绞线大单元的平衡点位置；c、计算每个分段的长度x及θ值d、计算每个分段的理论伸长量，并相加，2、具体计算过程如下：注：每个分段的起点张拉力P始=P前终*（e-（kx+μθ）），即为前一段终点的张拉力；曲线段平均张拉应力Pp= P始*（1-e-（kx+μθ））/（kx+μθ）；直线段平均张拉应力pp=P始；每股钢束编号资左向右分别为N1、N2、N4、N3；27m单跨单端张拉计算：张拉端的张拉力P=0.75fptk*Ap=0.75*1860*140=195300N根据图纸对预应力筋进行分段，根据公式1、公式2和张拉力的计算原则得出如下计算表：根据（公式3）和表1，得出N1/N3钢束理论伸长量计算表：表2 根据图纸对预应力筋进行分段，根据公式1、公式2和张拉力的计算原则得出如下计算表：表3 根据（公式3）和表3，得出N2/N4钢束理论伸长量计算表：表4 28m单跨两端张拉计算：由设计图纸得知，预应力钢束为对称曲线；由于两端的张拉控制应力相等，曲线长度，曲线的线形完全相等，所以在中点处的截面S处的应力必定相等，此情况以S(即曲线中点为平衡点)只需计算出一侧的伸长量，便可得知整束钢束的伸长量。

中交一公局海威公司遂平制梁场
32m预应力箱梁钢绞线理论伸长量计算书
一、根据桥梁施工技术规范（JTJ041-2000)附录G 预应力筋平均张拉力的计算公式：
平均张拉力 Pp=p(1-e-(kx+μθ))/(kx+μθ)
二、根据桥梁施工技术规范（JTJ041-2000)12.8.3-1公式:
理论伸长量ΔL=Pp*L/(Ap*Ep)
`
三、根据设计图纸通桥（2008）2322-II-006预应力筋位置图（二），对钢绞线理论伸长值采用分段计算，最后求和的方法，复核图纸设计的伸长量（按图纸设计参数计算），结果与图纸设计一致。

按照此计算方法，我们引入公式Pz=Pe-(kx+μθ)，即前一线段的终点力作为下一段的起点力，依次类推，计算平均张拉力Pp.对于既有平弯又有竖弯的孔道，应分别计算；在平弯里线段是斜线或直线的，在竖弯里是圆弧的线段，应按圆弧计算。

千斤顶的工作长度现场量测，取值67cm.这一段的理论伸长量由于在啦叭口外，我们可认为力在传递过程中不变，即k,μ均取为0，张拉力取锚外控制力进行计算。

各束预应力筋分段见下表：
附：
1、预初张拉理论伸长值计算表
2、终张拉理论伸长值计算表。

附件1：后张法现浇箱梁预应力张拉控制力计算书1、概述临港互通立交桥和甬临线互通立交桥的现浇混凝土箱梁预应力筋采用规格为Фs15.20，标准强度为fpk=1860MPa的高强度、低松弛钢绞线，其弹性模量Ep=195000N/mm²。

腹板、顶板钢束的张拉控制应力为0.75fpk，底板钢束的张拉控制应力为0.7fpk。

预应力张拉时采用伸长量与张拉力双控，并以张拉力为主。

张拉作业之前，应先明确生产量。

施工设计图的钢绞线材料数量表内给出了每束钢绞线的总生产量值。

该生产量值是基于μ=0.15，k=0.0015的理论值。

实际张拉生产量采用下列公式计算△Ls = △L1+ △L2△L1—从初应力至最大张拉应力间的实测伸长值（mm）。

△L2—从初应力以下的伸长值（mm），可采用相邻级的伸长值。

2、张拉力计算腹板、顶板钢束的张拉控制应力为:σcon=0.75fpk=0.75*1860=1395MPa.底板钢束的张拉控制应力为σcon =0.7fpk=0.7*1860=1302MPa由公式P=F/A求得各束钢绞线张拉端控制应力F=P*A其中Ap=140mm²,则由此计算箱梁钢束的张拉控制力①、箱梁跨径:3x25m腹板: F1钢束:17Фs15.20，2束，张拉力F1=17*1395*140=3320.1KN；F2钢束:17Фs15.20, 2束，张拉力F2=17*1395*140=3320.1KN；F3钢束:17Фs15.20, 2束，张拉力F3=17*1395*140=3320.1KN；F4、F4a钢束: 17Фs15.20, 4束，张拉力F4=17*1395*140=3320.1KN；顶板: T1钢束:12Фs15.20，4束，张拉力Ft1=12*1395*140=2343.6KN；底板: B1钢束:8Фs15.20， 4束，张拉力Fb1=8*1302*140=1458.24KN；②．箱梁跨径:3x35m腹板:F1、F1a钢束:10Фs15.20，4束，张拉力F1=10*1395*140=1953KN；F2、F2a钢束:10Фs15.20, 4束，张拉力F2=10*1395*140=1953KN；F3、F3a钢束:10Фs15.20, 4束，张拉力F3=10*1395*140=1953KN；F4钢束: 17Фs15.20, 2束，张拉力F4=17*1395*140=3320.1KNF5钢束: 17Фs15.20, 2束，张拉力F4=17*1395*140=3320.1KNF6钢束: 17Фs15.20, 2束，张拉力F4=17*1395*140=3320.1KN顶板: T1钢束:10Фs15.20，4束，张拉力Ft1=10*1395*140=1953KN；底板: B1钢束:12Фs15.20， 4束，张拉力Fb1=12*1302*140=2187.36KN；③.箱梁跨径:4x25m腹板: F1钢束:17Фs15.20，2束，张拉力F1=17*1395*140=3320.1KN；F2钢束:17Фs15.20, 2束，张拉力F2=17*1395*140=3320.1KNF3钢束:17Фs15.20, 2束，张拉力F3=17*1395*140=3320.1KNF4、F4a钢束: 17Фs15.20, 张拉力F4=17*1395*140=3320.1KN。

钢绞线计算箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=139mm2，弹性模量Eg=1.95*105MPa，为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

一、计算公式及参数1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩擦的影响系数：取0.0015u—预应力筋与孔道壁的磨擦系数，取0.252、预应力筋的理论伸长值计算公式及参数：△L=PpL/（ApEp）式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取139mm2Ep—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2二、伸长量计算：1N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=3.5m；X曲=2.35m；θ=4.323×π/180=0.25radKX曲+uθ=0.0015×2.35+0.25×0.25=0.066Pp=193905×（1-e-0.066）/0.066=187644N△L曲=PpL/（ApEp）=187644×2.35/（139×1.95×105）=16.3mm △L直=PpL/（ApEp）=187644×3.5/（139×1.95×105）=24.2mm △L曲+△L直=16.3+24.2=40.52N2束一端的伸长量：单根钢绞线张拉的张拉力：P=0.75×1860×139=193905NX直=0.75；X曲=2.25m；θ=14.335×π/180=0.2502KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659Pp=193905×（1－e-0.0659）/0.0659=187653N△L曲=PpL/（ApEp）=187653×2.25/（139×1.95×105）=15.6mm △L直=PpL/（ApEp）=187653×0.75/（139×1.95×105）=5.2mm （△L曲+△L直）*2=（15.6+5.2）*2=41.6mm一、计算参数：1、K—孔道每米局部偏差对摩擦的影响系数：取0.00152、u—预应力筋与孔道壁的摩擦系数：取0.253、Ap—预应力筋的实测截面面积：139mm24、Ep—预应力筋实测弹性模量：1.95×105N/mm25、锚下控制应力：σk=0.75Ryb=0.75×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力：P=σkAp=193905N7、千斤顶计算长度：60cm8、工具锚长度：7cm二、张拉时理论伸长量计算：以N1束钢绞线为例：N1束一端的伸长量：式中：P—油压表读数（MPa）；F—千斤顶拉力（KN）P=P1时，（1）15%σcon=232.7KN时：P=－0.48+0.021PF=－0.48+0.0219×232.7=4.6MPa （3）30%σcon=465.4KN时：P=－0.48+0.021PF=－0.48+0.0219×465.4=9.7MPa （4）100%σcon=1551.2KN时：P=－0.48+0.021PF=－0.48+0.0219×1551.2=33.5MPa（5）103%σcon=1597.7KN时：P=－0.48+0.021PF=－0.48+0.0219×1597.7=34.5MPaP=P2时，（1）15%σcon=203.6KN时：P=－0.48+0.021PF=－0.48+0.0219×203.6=4.0MPa （3）30%σcon=407.2KN时：P=－0.48+0.021PF=－0.48+0.0219×407.2=8.4MPa （4）100%σcon=1357.3KN时：P=－0.48+0.021PF=－0.48+0.0219×1357.3=29.2MPa（5）103%σcon=1398.0KN时：P=－0.48+0.021PF=－0.48+0.0219×1398.0=30.1MPa三、2407号千斤顶张拉，千斤顶回归方程：P=0.02247F+0.08式中：P—油压表读数（MPa）；F—千斤顶拉力（KN）P=P1时：（1）15%σcon=232.7KN时：P=－0.2247F+0.08=0.08+0.02247×232.7=5.3MPa （3）30%σcon=465.4KN时：P=－0.02247F+0.08=0.08+0.02247×465.4=10.5MPa（4）100%σcon=1551.2KN时：P=－0.02247F+0.08=0.08+0.02247×1551.2=34.9MPa（5）103%σcon=1597.7KN时：P=－0.02247F+0.08=0.08+0.02247×1597.7=36.0MPaP=P2时：（1）15%σcon=203.6KN时：P=－0.2247F+0.08=0.08+0.02247×203.6=4.7MPa （3）30%σcon=407.2KN时：P=－0.02247F+0.08=0.08+0.02247×407.2=9.2MPa （4）100%σcon=1357.3KN时：P=－0.02247F+0.08=0.08+0.02247×1357.3=30.6MPa（5）103%σcon=1398.0KN时：P=－0.02247F+0.08=0.08+0.02247×1398.0=31.5Mpa。

后张法预应力钢绞线理论伸长值计算说明书预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。

1．施工准备：熟悉图纸：预应力钢绞线采用高强低松弛钢绞线，公称直径Φs15.2mm，截面积为Ap=139mm2，抗拉强度标注值为fpk ＝1860Mpa为预应力筋：锚下控制应力为0.75fpk ＝1395Mpa；弹性模量Ep=1.95×105MPa；,偏差西数k=0.0015，μ=0.25（查《公路桥涵施工技术规范》JTJ/TF50-2011附录C1）。

各种所使用的材料俱复合规范要求。

2．理论伸长量计算：后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

2.1 计算公式：《公路桥涵施工技术规范》（JTJ/TF50-2011）7.6.3中关于预应筋伸长值ΔL的计算按照以下公式（1）：ΔL＝Pp×L Ap×E p式中：ΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；《公路桥涵施工技术规范》JTJ/TF50-2011附录C1中规定了Pp的计算公式（2）：Pp＝P×（1－e－（kx＋μθ））kx＋μθ式中：P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角（rad）；x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式（1）中L 值；k—孔道每束局部偏差对摩擦的影响系数；μ—预应力筋与孔道壁之间的磨擦系数。

20m预应力砼空心板先张钢绞线控制力及伸长值计算书一、设计要求：1#桥、2#桥、3#桥、共计494片预应力砼空心板，对预应力钢绞线均为如下设计要求：（一）预应力钢绞线1、预应力钢绞线采用7φ5型，高强度低松驰，公称直径φJ=15.24mm 的钢绞线。

2、预应力钢绞线标准强度RY b=1860Mpa，松驰率3.5%。

3、张拉控制应力采用δK=0.75Y b=0.75×1860=1,395 Mpa，如果板的反拱过大或板的反拱速度发展较快超过极限30mm，张拉控制应力可适当减少，但不得小于δK=0.72Y b=0.72×1860=1,339 Mpa。

（二）工具锚设计没有明确要求（三）预应力钢绞线放张预应力钢绞线放张，本着对称均匀、分次完成，不得骤然放松，放张时梁体砼强度必须到达设计强度的100%，即C40级砼强度。

二、实际进场预应力钢绞线技术指标：1、预应力钢绞线为中国山东威海市，威海银兴预应力线材有限公司生产的高强度低松驰，公称直径φJ=15.24mm，7φ5型预应力钢绞线。

其中松驰率为2.2%,小于设计松驰率3.5%。

2、预应力钢绞线标准强度RY b=1860Mpa。

【见钢筋力学性能试验报告（1）】3、预应力钢绞线公称直径φJ=15.24mm，公称截面面积取其钢绞线检测报告中的公称截面积140mm2。

4、预应力钢绞线公称直径φJ=15.24mm，弹性模量取检测报告中的平均值E p=(189.3+190.9+186)/3=188.7G pa(注施工规范E p=195±10 G pa)。

三、张拉设备及工具锚：（一）张拉设备在实际张拉过程中，采用两台千斤顶单根对称分级张拉。

由于预制厂一次性要预制494片空心板梁体，为了确保工程质量和施工进度，千斤顶高压油泵及压力表配制三套张拉设备。

1、三台高压油泵均为ZB2×2/50型高压电动油泵，其中编号分别为1#油泵、2#油泵、3#油泵。
