充电桩的三种网络接入方案

充电桩行业技术路线一、充电技术1. 直流充电技术（DC）：通过高电压、大电流的方式，为电动汽车提供快速充电服务。

DC充电桩通常具有更高的充电功率和更短的充电时间，适用于快速补能场景。

2. 交流充电技术（AC）：通过家用电表接入的慢速充电方式，为电动汽车提供充电服务。

AC充电桩具有较低的充电功率和较长的充电时间，适用于日常慢速充电场景。

二、网络与通信技术1. 互联网通信技术：通过4G、5G、NB-IoT等无线通信技术，实现充电桩的远程监控、调度和管理，提升充电桩的运营效率和智能化水平。

2. 物联网技术：利用物联网传感器，采集充电桩的实时数据，包括充电功率、电流、电压、温度等信息，为数据分析与预警提供基础。

三、电池管理技术1. 电池能量管理：通过电池能量管理系统，实现电池的充放电控制、能量调度和安全保护等功能，提高电池的使用效率和安全性。

2. 电池热管理：采用液体冷却、热管技术等方式，控制电池工作温度，降低电池的热失效风险，提升电池的可靠性。

四、平台与集成技术1. 云服务平台：建立基于云计算的充电服务管理平台，实现充电桩的远程监控、调度和管理，提供用户服务、运营管理等功能。

2. 集成化设计：将充电模块、控制模块、通信模块等集成于一体，简化充电桩的结构设计，提高产品的可靠性和维护性。

五、充电安全与防护1. 安全防护设计：针对过压、欠压、过流、短路等异常情况，设计完善的保护措施，确保充电过程的安全可靠。

2. 电磁兼容性设计：提高充电桩的电磁兼容性能，降低对周围设备的干扰，确保充电过程的稳定性。

3. 防雷击保护：采取有效的防雷击措施，防止雷击对充电桩和车辆造成损害。

六、标准化与互操作性1. 遵循国际标准：充电桩的设计和制造应遵循国际电工委员会（IEC）和国际标准化组织（ISO）等相关标准。

2. 国内标准制定：积极参与国内充电设施相关标准的制定工作，推动国内标准的完善和提高。

3. 互操作性测试：定期进行互操作性测试，确保不同品牌和型号的电动汽车与充电桩具有良好的兼容性和互操作性。

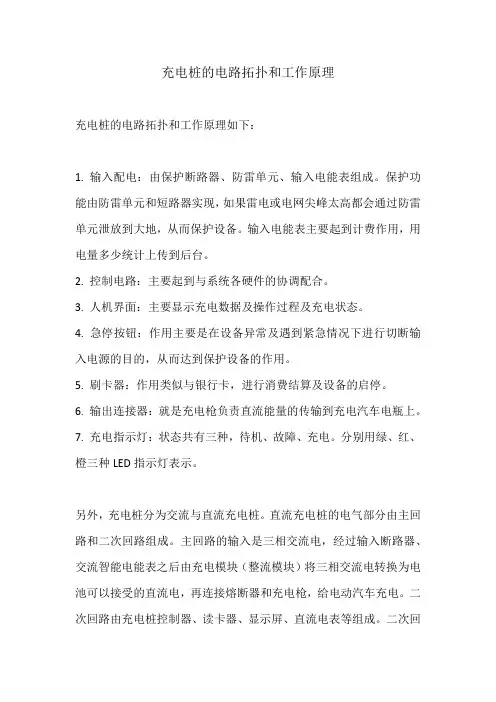

充电桩的电路拓扑和工作原理
充电桩的电路拓扑和工作原理如下：
1. 输入配电：由保护断路器、防雷单元、输入电能表组成。

保护功能由防雷单元和短路器实现，如果雷电或电网尖峰太高都会通过防雷单元泄放到大地，从而保护设备。

输入电能表主要起到计费作用，用电量多少统计上传到后台。

2. 控制电路：主要起到与系统各硬件的协调配合。

3. 人机界面：主要显示充电数据及操作过程及充电状态。

4. 急停按钮：作用主要是在设备异常及遇到紧急情况下进行切断输入电源的目的，从而达到保护设备的作用。

5. 刷卡器：作用类似与银行卡，进行消费结算及设备的启停。

6. 输出连接器：就是充电枪负责直流能量的传输到充电汽车电瓶上。

7. 充电指示灯：状态共有三种，待机、故障、充电。

分别用绿、红、橙三种LED指示灯表示。

另外，充电桩分为交流与直流充电桩。

直流充电桩的电气部分由主回路和二次回路组成。

主回路的输入是三相交流电，经过输入断路器、交流智能电能表之后由充电模块（整流模块）将三相交流电转换为电池可以接受的直流电，再连接熔断器和充电枪，给电动汽车充电。

二次回路由充电桩控制器、读卡器、显示屏、直流电表等组成。

二次回
路还提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；显示屏作为人机交互设备则提供刷卡、充电方式设置与启停控制操作。

请注意，充电桩的电路拓扑和工作原理可能会因制造商和型号而有所不同。

在使用之前，请仔细阅读相关操作手册和安全指南，以确保正确使用和安全操作。

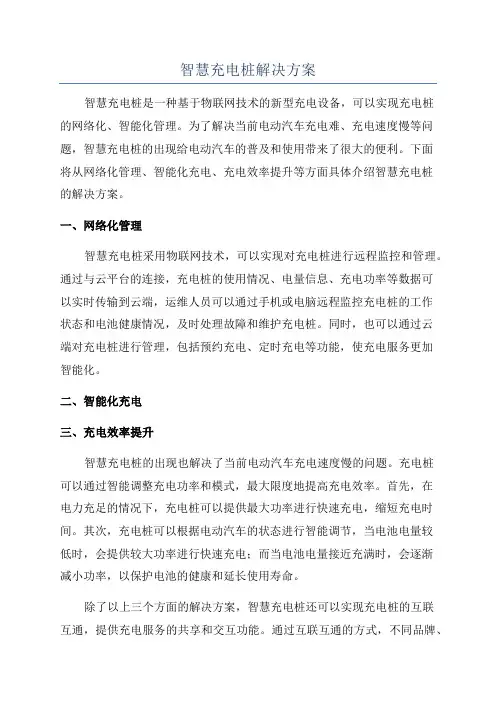

智慧充电桩解决方案智慧充电桩是一种基于物联网技术的新型充电设备，可以实现充电桩的网络化、智能化管理。

为了解决当前电动汽车充电难、充电速度慢等问题，智慧充电桩的出现给电动汽车的普及和使用带来了很大的便利。

下面将从网络化管理、智能化充电、充电效率提升等方面具体介绍智慧充电桩的解决方案。

一、网络化管理智慧充电桩采用物联网技术，可以实现对充电桩进行远程监控和管理。

通过与云平台的连接，充电桩的使用情况、电量信息、充电功率等数据可以实时传输到云端，运维人员可以通过手机或电脑远程监控充电桩的工作状态和电池健康情况，及时处理故障和维护充电桩。

同时，也可以通过云端对充电桩进行管理，包括预约充电、定时充电等功能，使充电服务更加智能化。

二、智能化充电三、充电效率提升智慧充电桩的出现也解决了当前电动汽车充电速度慢的问题。

充电桩可以通过智能调整充电功率和模式，最大限度地提高充电效率。

首先，在电力充足的情况下，充电桩可以提供最大功率进行快速充电，缩短充电时间。

其次，充电桩可以根据电动汽车的状态进行智能调节，当电池电量较低时，会提供较大功率进行快速充电；而当电池电量接近充满时，会逐渐减小功率，以保护电池的健康和延长使用寿命。

除了以上三个方面的解决方案，智慧充电桩还可以实现充电桩的互联互通，提供充电服务的共享和交互功能。

通过互联互通的方式，不同品牌、型号的充电桩可以共享资源、实现互操作性，为用户提供更加便捷的充电服务。

同时，还可以实现充电桩与能源系统的连接，实现智能能源管理，合理调配电力资源，提升能源利用效率。

总之，智慧充电桩解决方案通过网络化管理、智能化充电和充电效率提升等方面的创新，为解决电动汽车充电难、充电速度慢等问题提供了一种全新的解决方案。

随着智慧充电桩技术的不断发展和普及，相信电动汽车的充电问题将会得到进一步改善，为电动汽车的普及和使用提供更好的支持。

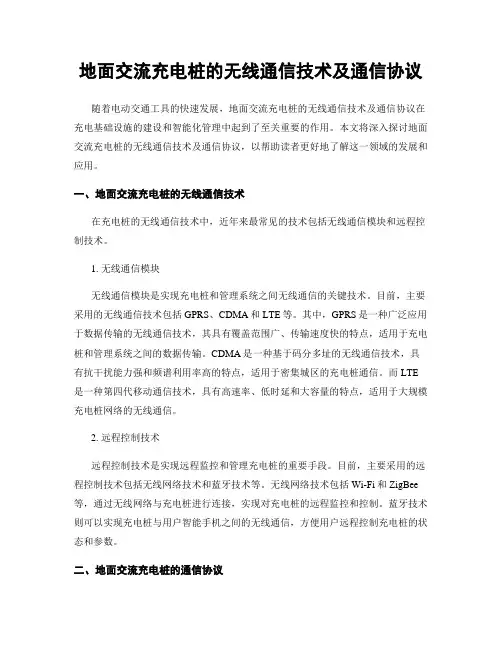

地面交流充电桩的无线通信技术及通信协议随着电动交通工具的快速发展，地面交流充电桩的无线通信技术及通信协议在充电基础设施的建设和智能化管理中起到了至关重要的作用。

本文将深入探讨地面交流充电桩的无线通信技术及通信协议，以帮助读者更好地了解这一领域的发展和应用。

一、地面交流充电桩的无线通信技术在充电桩的无线通信技术中，近年来最常见的技术包括无线通信模块和远程控制技术。

1. 无线通信模块无线通信模块是实现充电桩和管理系统之间无线通信的关键技术。

目前，主要采用的无线通信技术包括GPRS、CDMA和LTE等。

其中，GPRS是一种广泛应用于数据传输的无线通信技术，其具有覆盖范围广、传输速度快的特点，适用于充电桩和管理系统之间的数据传输。

CDMA是一种基于码分多址的无线通信技术，具有抗干扰能力强和频谱利用率高的特点，适用于密集城区的充电桩通信。

而LTE 是一种第四代移动通信技术，具有高速率、低时延和大容量的特点，适用于大规模充电桩网络的无线通信。

2. 远程控制技术远程控制技术是实现远程监控和管理充电桩的重要手段。

目前，主要采用的远程控制技术包括无线网络技术和蓝牙技术等。

无线网络技术包括Wi-Fi和ZigBee 等，通过无线网络与充电桩进行连接，实现对充电桩的远程监控和控制。

蓝牙技术则可以实现充电桩与用户智能手机之间的无线通信，方便用户远程控制充电桩的状态和参数。

二、地面交流充电桩的通信协议为了实现地面交流充电桩的信息交换和互操作性，制定了一系列通信协议标准。

以下是目前主要采用的通信协议。

1. OCPP (Open Charge Point Protocol)OCPP是一种开放式的充电桩通信协议，旨在实现不同类型充电桩与管理系统之间的兼容性。

OCPP将充电桩分为中心系统（Central System）和充电点（Charge Point），通过交换消息实现两者之间的通信。

该协议具有开放性和兼容性强的特点，被广泛应用于充电桩的远程监控、控制和账单管理等。

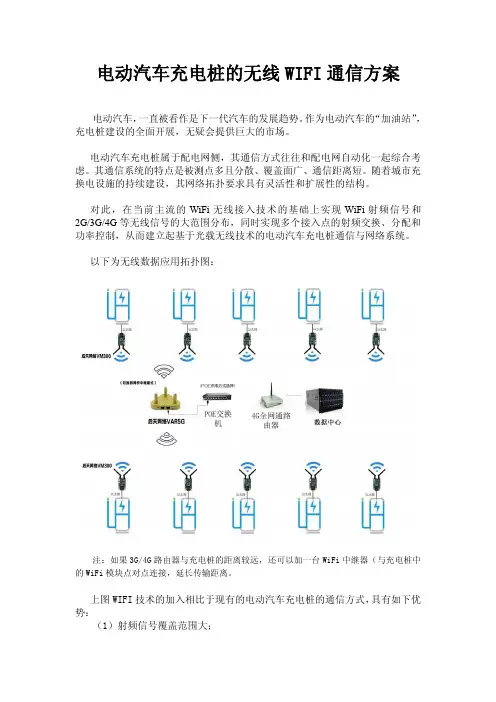

电动汽车充电桩的无线WIFI通信方案
电动汽车，一直被看作是下一代汽车的发展趋势。

作为电动汽车的“加油站”，充电桩建设的全面开展，无疑会提供巨大的市场。

电动汽车充电桩属于配电网侧，其通信方式往往和配电网自动化一起综合考虑。

其通信系统的特点是被测点多且分散、覆盖面广、通信距离短。

随着城市充换电设施的持续建设，其网络拓扑要求具有灵活性和扩展性的结构。

对此，在当前主流的WiFi无线接入技术的基础上实现WiFi射频信号和2G/3G/4G等无线信号的大范围分布，同时实现多个接入点的射频交换、分配和功率控制，从而建立起基于光载无线技术的电动汽车充电桩通信与网络系统。

以下为无线数据应用拓扑图：
注：如果3G/4G路由器与充电桩的距离较远，还可以加一台WiFi中继器（与充电桩中的WiFi模块点对点连接，延长传输距离。

上图WIFI技术的加入相比于现有的电动汽车充电桩的通信方式，具有如下优势：
（1）射频信号覆盖范围大；
（2）射频信号源集中于交换机中，实现统一的控制和管理，系统的安全性和可靠性高；
（3）网络容量大，无线网络采用WiFi802.11a/b/g/n标准，网络带宽高达750Mbps；
（4）设备安装、维护方便，扩展容易、价格合理；
（5）核心设备光载无线交换机还具有容量重构的功能，在不改变现有硬件设备的情况下，实现局部区域的通信容量增加；
（6）便于开展综合业务和功能扩展，如提供停车场的车辆管理、客户的无线接入等其他增值业务；
（7）光载无线交换机中内置的WiFi接入点（AP），采用标准IP网络协议，能够与变电站、配电站等网络通信设备无缝连接，符合未来全IP通信网络的发展趋势。

电动汽车充电桩方案随着电动汽车的普及，充电设施的建设和发展变得越来越重要。

为了满足电动汽车用户的充电需求，需要制定一套科学合理的电动汽车充电桩方案。

本文将提出一个包括充电桩的建设标准、充电桩类型、充电策略以及充电桩网络的方案，并对充电桩方案进行详细说明。

一、充电桩建设标准2.安全标准：充电桩应采用具有较高安全性能的材料和技术，防止火灾、漏电等事故发生。

同时，充电桩应具备过流、过压、漏电等保护功能。

3.环保标准：充电桩应采用节能环保型电源，尽量减少能源的消耗和环境污染。

二、充电桩类型1.交流充电桩：交流充电桩是指通过交流电源将电能传递到电动汽车电池中的充电桩。

交流充电桩适用于家庭充电和公共充电场所，充电速度相对较慢。

2.直流充电桩：直流充电桩是指通过直流电源将电能快速传递到电动汽车电池中的充电桩。

直流充电桩适用于高速充电场所，充电速度较快。

3.快充充电桩：快充充电桩是指充电功率较高的充电桩，能在短时间内为电动汽车充满电。

快充充电桩可以是交流充电桩或直流充电桩。

三、充电策略1.家庭充电：为方便电动汽车用户在家充电，应推广家用充电桩的安装。

家用充电桩可以通过电网供电，也可以通过太阳能光伏发电系统供电。

2.公共充电：在公共场所设置充电桩，方便电动汽车用户临时充电。

公共充电桩可在停车场、购物中心、加油站等场所设置。

应尽量避免充电桩的拥挤和排队现象，提高充电效率。

3.路边充电：在城市道路两旁设置充电桩，方便电动汽车用户长途行驶过程中的充电需求。

路边充电桩需配备相应的充电设备，保证充电的安全和可靠性。

四、充电桩网络1.网络建设：建立电动汽车充电桩网络，实现充电桩的远程监控和管理。

充电桩可以通过互联网实现远程更新和故障检测，提高充电桩的使用效率和服务质量。

3.数据分析：通过对充电桩数据进行分析，了解用户的充电需求和充电行为，制定相应的电动汽车充电政策和行动计划。

五、总结电动汽车充电桩方案是实现电动汽车普及的重要手段之一、通过科学合理地制定充电桩的建设标准、充电桩类型、充电策略和充电桩网络，可以有效提高充电桩的使用效率和服务质量，满足用户的充电需求，推动电动汽车产业的发展。

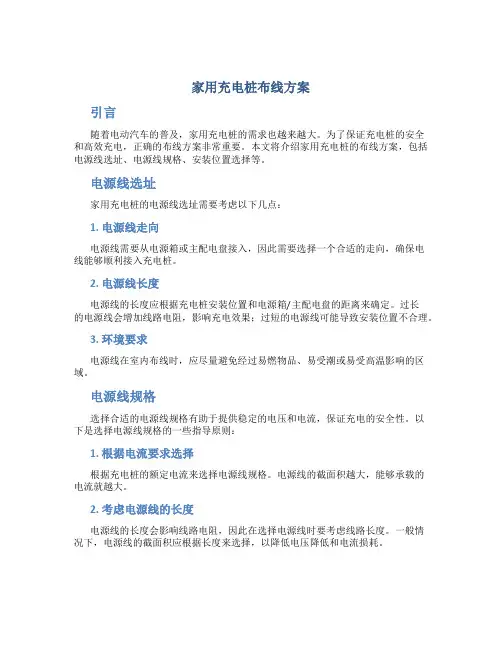

家用充电桩布线方案引言随着电动汽车的普及，家用充电桩的需求也越来越大。

为了保证充电桩的安全和高效充电，正确的布线方案非常重要。

本文将介绍家用充电桩的布线方案，包括电源线选址、电源线规格、安装位置选择等。

电源线选址家用充电桩的电源线选址需要考虑以下几点：1. 电源线走向电源线需要从电源箱或主配电盘接入，因此需要选择一个合适的走向，确保电线能够顺利接入充电桩。

2. 电源线长度电源线的长度应根据充电桩安装位置和电源箱/主配电盘的距离来确定。

过长的电源线会增加线路电阻，影响充电效果；过短的电源线可能导致安装位置不合理。

3. 环境要求电源线在室内布线时，应尽量避免经过易燃物品、易受潮或易受高温影响的区域。

电源线规格选择合适的电源线规格有助于提供稳定的电压和电流，保证充电的安全性。

以下是选择电源线规格的一些指导原则：1. 根据电流要求选择根据充电桩的额定电流来选择电源线规格。

电源线的截面积越大，能够承载的电流就越大。

2. 考虑电源线的长度电源线的长度会影响线路电阻，因此在选择电源线时要考虑线路长度。

一般情况下，电源线的截面积应根据长度来选择，以降低电压降低和电流损耗。

3. 安全因素除了电流和长度，还要考虑安全因素。

选择符合国家标准的电线，并确保电线质量可靠，以提高安全性。

安装位置选择选择合适的充电桩安装位置，对于充电效果和使用体验有着重要影响。

1. 尽量靠近电源箱/主配电盘为了减少电源线长度和电阻，安装位置尽量靠近电源箱/主配电盘。

这样可以提供更稳定的电压和充电效果。

2. 考虑车辆停放位置安装位置应考虑到停放电动汽车的位置，并确保充电线能够顺利连接到车辆充电接口。

3. 充电桩高度和固定安装时要注意充电桩的高度，确保车辆能够方便接入。

同时，充电桩需要固定在地面或墙壁上，确保安全稳定。

安全注意事项在布线过程中，需要注意以下安全事项：1.电源线应由专业人员安装，并遵循相关安全规范。

2.充电桩应选用符合国家和地方标准的产品，避免使用低质量的产品。

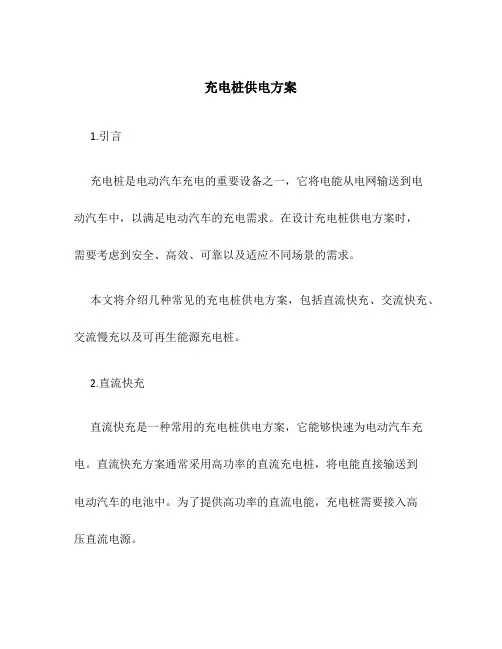

充电桩供电方案1.引言充电桩是电动汽车充电的重要设备之一，它将电能从电网输送到电动汽车中，以满足电动汽车的充电需求。

在设计充电桩供电方案时，需要考虑到安全、高效、可靠以及适应不同场景的需求。

本文将介绍几种常见的充电桩供电方案，包括直流快充、交流快充、交流慢充以及可再生能源充电桩。

2.直流快充直流快充是一种常用的充电桩供电方案，它能够快速为电动汽车充电。

直流快充方案通常采用高功率的直流充电桩，将电能直接输送到电动汽车的电池中。

为了提供高功率的直流电能，充电桩需要接入高压直流电源。

直流快充的主要优点是充电速度快，能够在较短的时间内将电动汽车充满。

但是，直流快充也存在一些缺点，例如需要接入高压直流电源，成本较高；而且对电动汽车的电池寿命影响较大，长期使用直流快充可能会缩短电池的寿命。

3.交流快充交流快充是另一种常见的充电桩供电方案，它也能够快速为电动汽车充电。

交流快充方案通常采用高功率的交流充电桩，将电能转换为交流电后输送到电动汽车的电池中。

为了提供高功率的交流电能，充电桩需要接入高压交流电源。

交流快充的主要优点是充电速度快，成本相对较低，并且对电动汽车的电池寿命影响较小。

但是，交流快充在输送电能时存在能量损耗，效率相对较低。

4.交流慢充交流慢充是一种常见的低功率充电桩供电方案，适用于家庭、停车场等场景。

交流慢充方案通常采用低功率的交流充电桩，将电能转换为交流电后输送到电动汽车的电池中。

交流慢充使用普通的交流电源，不需要接入高压电源。

交流慢充的主要优点是成本较低，并且对电动汽车的电池寿命影响较小。

不过，充电速度较慢，需要较长时间才能将电动汽车充满。

5.可再生能源充电桩为了减少对传统电网的依赖，可再生能源充电桩成为一种新兴的充电桩供电方案。

可再生能源充电桩可以利用太阳能、风能等可再生能源，将其转换为电能供电。

可再生能源充电桩的主要优点是能够减少对传统电网的依赖，提供绿色、环保的充电方式。

但是，可再生能源的供电受天气等因素影响较大，不稳定性较高。

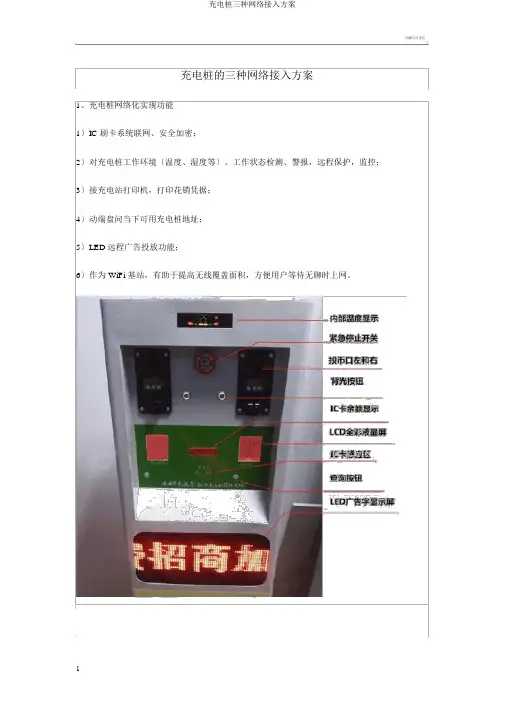

充电桩的三种网络接入方案1、充电桩网络化实现功能1〕IC 刷卡系统联网、安全加密；2〕对充电桩工作环境〔温度、湿度等〕、工作状态检测、警报，远程保护，监控；3〕接充电站打印机，打印花销凭据；4〕动端盘问当下可用充电桩地址；5〕LED远程广告投放功能；6〕作为 WiFi 基站，有助于提高无线覆盖面积，方便用户等待无聊时上网。

2、三种实现方案方案一：每个充电桩经过 RJ45 也许光纤分别接入以太网，连接充电站管理中心，再接入互联网管理中心和数据库。

优点：有线以太网主要优点是数据传输可靠、网络容量大；缺点：布线复杂、扩展性差、施工本钱高、灵便性差。

方案二：充电站内部经过工业串行总线〔 RS485/RS232/CAN〕接入集中器，再由集中器经过 RJ45 也许光纤接入以太网或搬动数据接入效劳连接效劳管理平台和数据库。

可编写可更正优点：数据传输可靠，设计简单；缺点：布网复杂、扩展性差、施工本钱高、灵便性差、通信容量低。

方案三：无线方式无线方式主要采用搬动运营商的搬动数据接入业务，如：GRPS、 EVDO、 CDMA等。

优点：无需复杂的布线、灵便性强、施工本钱低；可编写可更正缺点：采用搬动运营商的搬动数据业务需要将电动汽车充电桩这一电网内部设备接入移动运营商的搬动数据网络，需要支付昂贵的月租和年费，随着充电桩数量的增加花销将越来越大；同时数据的安全性和网络的可靠性都碰到搬动运营商的限制，不利于设备的安全运行；其次，搬动运营商的搬动接入带宽属共享带宽，当局部地域有大量设备接入时，其接入的可靠性和每个用户的平均带宽会恶化，不利于充电桩群的密集接入、大数据量的数据传输。

电瓶车充电桩系统解决方案随着电动车的快速普及与市场需求的增长，电瓶车充电桩系统的建设显得尤为重要。

为了解决电瓶车充电桩所面临的种种问题，提高其安全性、便捷性和可持续发展能力，我们研发了以下解决方案。

一、智能化充电桩智能化充电桩是电瓶车充电桩系统的核心。

通过将充电桩与互联网进行连接，实现对充电桩的实时监测与管理。

例如，我们可以通过智能化充电桩提供的APP，用户可以远程查询充电桩的使用情况、实时状态和充电统计数据等信息。

同时，智能化充电桩还可以实现预约充电功能，用户可以提前预约指定时间段的充电桩，并实时查询充电桩的可用情况，提高用电效率。

二、充电桩网络互联为了提供更便捷的充电服务，充电桩系统需要与公共交通网络进行互联。

通过在社区、商圈、市区等公共场所建设充电桩站点，形成充电桩网络，便于电瓶车用户在需要充电时快速找到充电桩。

同时，通过充电桩网络互联，用户可以在不同的充电桩站点之间实现账户共享，避免频繁注册和充值的不便。

三、多充电桩接口标准化考虑到市场上存在多种品牌、不同类型的电瓶车，我们需要制定多充电桩接口标准化方案，以适应各类电动车的需求。

通过统一的接口标准，不同品牌的电瓶车都可以在同一充电桩上进行充电，方便用户选择和使用。

同时，标准化的接口还能推动充电桩制造商提高产品质量和充电效率，为用户提供更好的充电体验。

四、充电桩能源管理在电瓶车充电桩系统中，充电桩能源的管理是关键。

我们提出了一种基于智能电网的充电桩能源管理方案。

通过与电网的连接，我们可以实现电网与充电桩的能量交互，并进行合理的调度和分配，实现充电桩系统的能源优化管理。

此外，充电桩还可以通过太阳能电池板等可再生能源设备进行充电，降低对传统能源的依赖，实现能源的可持续利用。

五、安全性保障在电瓶车充电桩系统中，安全性是首要考虑的因素。

我们需要采取一系列的措施，保障用户和充电桩的安全。

例如，我们可以通过合理布局充电桩站点，确保充电桩的相互间隔和通风条件良好；另外，我们还可以采用智能化监控系统，实时监测充电桩的使用情况和异常状况，及时处理和报警。

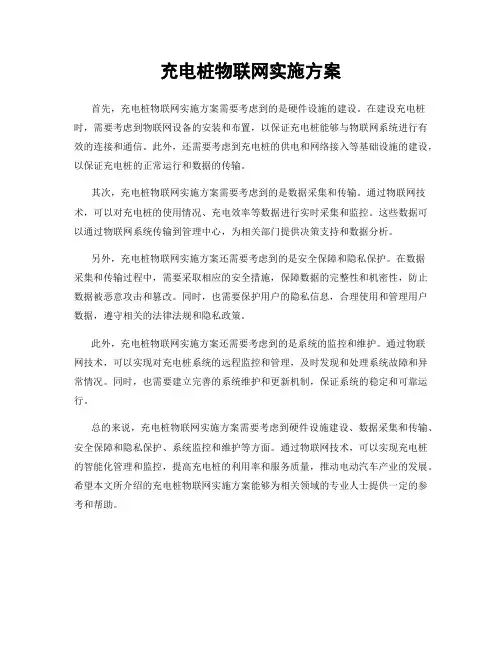

充电桩物联网实施方案
首先，充电桩物联网实施方案需要考虑到的是硬件设施的建设。

在建设充电桩时，需要考虑到物联网设备的安装和布置，以保证充电桩能够与物联网系统进行有效的连接和通信。

此外，还需要考虑到充电桩的供电和网络接入等基础设施的建设，以保证充电桩的正常运行和数据的传输。

其次，充电桩物联网实施方案需要考虑到的是数据采集和传输。

通过物联网技术，可以对充电桩的使用情况、充电效率等数据进行实时采集和监控。

这些数据可以通过物联网系统传输到管理中心，为相关部门提供决策支持和数据分析。

另外，充电桩物联网实施方案还需要考虑到的是安全保障和隐私保护。

在数据
采集和传输过程中，需要采取相应的安全措施，保障数据的完整性和机密性，防止数据被恶意攻击和篡改。

同时，也需要保护用户的隐私信息，合理使用和管理用户数据，遵守相关的法律法规和隐私政策。

此外，充电桩物联网实施方案还需要考虑到的是系统的监控和维护。

通过物联
网技术，可以实现对充电桩系统的远程监控和管理，及时发现和处理系统故障和异常情况。

同时，也需要建立完善的系统维护和更新机制，保证系统的稳定和可靠运行。

总的来说，充电桩物联网实施方案需要考虑到硬件设施建设、数据采集和传输、安全保障和隐私保护、系统监控和维护等方面。

通过物联网技术，可以实现充电桩的智能化管理和监控，提高充电桩的利用率和服务质量，推动电动汽车产业的发展。

希望本文所介绍的充电桩物联网实施方案能够为相关领域的专业人士提供一定的参考和帮助。

施工方案充电桩的安装与电力接入方案近年来，随着电动汽车的普及，充电桩的需求越来越大。

而对于充电桩的安装和电力接入方案，施工方案起着关键的作用。

一、充电桩的安装对于充电桩的安装，首先需要选定合适的位置。

一般来说，充电桩应该安装在停车场或者停车位附近，方便车主进行充电。

同时，也要考虑充电桩之间的间距，以确保每个充电桩都能够正常使用，而不会因为位置太拥挤而无法进行充电。

其次是充电桩的基础设置。

由于充电桩的重量较大，因此需要在安装之前进行地基的打地工作。

这一步需要施工方与地面起伏相结合，确保充电桩设置在平坦且稳固的地基上，以保证充电桩的安全使用。

最后，施工方还需要注意充电桩与电源之间的连接。

在进行连接时，要保证电源的稳定性和安全性，避免因为电流不稳定而导致充电桩无法正常充电。

此外，还需要进行安全检查，确保充电桩与电源之间的线路没有短路等问题。

二、电力接入方案对于充电桩的电力接入方案，首先要考虑的是电源的容量。

由于充电桩对电力的需求较大，因此需要评估电源容量是否足够满足充电桩的使用需求。

如果电源容量不足，就需要进行增容或者改造，以适应充电桩的使用。

其次是充电桩的电网规划。

随着充电桩的普及，很多地区都需要进行充电桩的互联互通，以便用户能够自由选择充电桩进行充电。

因此，施工方需要规划充电桩的电网，确保充电桩之间可以相互连接，并且能够满足日益增长的充电需求。

最后，施工方还需要进行电力安全评估。

充电桩的使用过程中，电力安全问题必须得到重视。

施工方应该认真评估充电桩使用时的安全性，如是否容易发生漏电、电压波动等问题，并采取相应的措施进行预防和处理。

综上所述，施工方案对于充电桩的安装和电力接入方案至关重要。

只有在施工方案的指导下，才能确保充电桩能够安全、稳定地使用，满足用户的需求。

因此，相关部门需要加强对施工方案的管理和监督，确保充电桩的安装和电力接入方案得到有效实施。

只有这样，才能促进电动汽车行业的健康发展，推动清洁能源的普及使用。

交流充电桩拓扑
充电桩拓扑是指充电桩之间的连接方式和布局。

根据不同的需求和场景，充电桩的拓扑可以采用不同的方式。

1. 独立式拓扑：每个充电桩都是独立的单元，与其他充电桩没有直接连接。

这种拓扑适用于充电需求较低的场景，每个充电桩都可以独立运作，互不干扰。

2. 并联式拓扑：多个充电桩通过并联连接到一个电源或者电网上。

这种拓扑可以提供更大的充电功率和容量，适用于充电需求较高的场景，比如公共充电站或者大型停车场。

3. 级联式拓扑：多个充电桩按照一定的层次结构连接起来。

通常情况下，一个主充电桩通过电缆连接到电源或者电网，然后通过电缆将电能传输到其他次级充电桩。

这种拓扑可以方便地扩展充电桩的数量，适用于大规模的充电网络。

4. 环状拓扑：多个充电桩按照环形布局连接起来。

这种拓扑可以提供更好的可靠性和冗余性，即使其中一个充电桩故障，其他充电桩仍然可以正常运作。

5. 混合式拓扑：以上几种拓扑方式可以根据具体需求进行组合和调整，形成更复杂的拓扑结构。

比如在一个停车场中，可以使用并联式拓扑连接多个充电桩，然后再使用级联式拓扑将不同的停车场连接起来。

充电桩拓扑的选择应该根据具体的需求和场景来确定，考虑到充电桩数量、充电功率、可靠性和扩展性等因素。

无线4G路由器和充电桩连接操作说明工具：工业无线路由器1个网络交换机若干个网线若干电脑1台一、路由器操作步骤：1.首先安装工业无线路由器（以下简称路由器）说明把电源和天线连接好，插入手机卡（移动或者联通），然后把路由器上电，如下图。

2.在路由器上的LAN接口接入网线和电脑连接，电脑上面IP地址设置为自动分配IP，不可为固定IP；然后使用360浏览器登陆路由器（路由器地址根据路由器说明书上面默认地址输入），登陆路由器（密码和用户名默认：admin）。

如下图。

3.设置路由器的移动网络，在左侧菜单中找到“网络配置-移动网络”；点击“启用”；按照下面图片内容输入（其他型号路由器设置看厂家说明书）；最后使用浏览器访问互联网，是否可以正常上网。

可以正常上网，进入下步设置。

4.然后配置路由器的LAN网络。

在左边菜单中找到“网络配置-LAN配置”，在IP地址中修改路由器IP地址。

地址根据现场网络情况而定，下图是设置为192.168.2.1；注意：此IP地址为充电桩的上面IP默认网关地址，即充电桩的IP要和路由器的IP 对应。

5.以上就是路由器设置，路由器的网络接口有限，如果连接充电桩比较多，需要使用网络交换机，宽展网络端口数量。

这里不在说明。

注意：一般路由器只能连接20至30台充电桩。

具体连接数量看路由器性能！二、充电桩后台网络设置：上述路由器网络地址为192.168.2.1，以此为例，来说明充电桩应该如何设置网络IP。

1、使用电脑，用一根网线单独和连接充电桩的网络接口连接。

然后设置电脑的IP地址为固定IP，IP地址为192.168.0.10。

（IP地址不固定，只要和充电桩在同一网段，不和充电桩IP地址冲突就可。

充电桩默认地址：192.168.0.100）然后点击“确定”。

如下图所示：2、待通电后大约30s左右，打开IE浏览器，输入出厂默认IP地址：192.168.0.100，在登录页面输入用户名和密码（默认都为admin），最后登录；当充电桩电路板正常连接时，通讯故障栏将显示绿色指示灯，如下图：3、设置服务器IP地址，地址为依据客户要求填写；下图红色方框内；4、然后设置充电桩的IP地址，充电桩的IP要和连接的路由器属于同一网段，例如下图设置为192.168.2.100，连接在同一网段的充电桩的IP不能重复，地址192.168.2.2~250直接任选；网关是192.168.2.1；最后点击确定！充电桩通讯板自动重启。

充电桩的电路拓扑和工作原理I. 引言随着电动车的普及和市场需求的增长，充电桩成为了一个重要的充电设施。

充电桩的电路拓扑和工作原理对于其稳定、高效地向电动车充电至关重要。

本文将探讨充电桩电路拓扑和工作原理的相关内容。

II. 充电桩的电路拓扑充电桩的电路拓扑一般可分为三种：线性电源充电桩、开关电源充电桩和变流器充电桩。

1. 线性电源充电桩线性电源充电桩采用线性稳压器作为其电源供应，其电路结构相对简单。

该类型充电桩使用稳压二极管和稳压三极管来控制输出电压，通过调节变阻器来实现对电流的控制。

然而，线性电源充电桩效率相对较低，且部分输入电能会被转化为热能的形式消耗。

2. 开关电源充电桩开关电源充电桩采用开关电源作为其电源供应，具有高转换效率和稳定的输出特性。

开关电源充电桩使用开关管和控制器来实现电流和电压的调节。

通过开关管的开关作用，能够将输入电压转换为高频脉冲信号，再经过滤波电路得到稳定的直流输出。

3. 变流器充电桩变流器充电桩采用变流器作为其电源供应，可以实现交流电至直流电的转换。

变流器充电桩一般采用全桥变流器或半桥变流器作为关键的变流器拓扑结构，通过控制变流器开关实现对输出电流和电压的调节。

这种拓扑结构具有高效率、高稳定性和较好的电流质量。

III. 充电桩的工作原理充电桩的工作原理主要包括充电连接管理、充电控制和充电保护三个方面。

1. 充电连接管理充电连接管理是指充电桩与电动车之间的连接和识别过程。

充电桩通常使用插头和插座来实现与电动车的物理连接。

充电桩中的识别设备能够与电动车进行通信，确认充电接口类型和充电参数，保证正确的充电连接。

2. 充电控制充电控制是指通过电子控制器对充电过程进行管理和控制。

充电控制器一般包括充电模块、保护模块和通信模块。

充电模块负责调节输出电流和电压，保护模块用于监测和保护充电桩和电动车的安全，通信模块用于与充电桩管理系统进行数据交互。

3. 充电保护充电保护是指在充电过程中保证充电桩和电动车的安全。

充电桩互联互通标准要求充电桩互联互通标准是为了促进充电设施之间的互相充电能力和互联互通能力而制定的一系列规范和标准。

这些标准要求确保不同厂商的充电设备能够在互联互通的基础上进行充电，满足用户需求，并且具备灵活、高效、安全、可靠的特点。

以下是一些相关参考内容，用于指导制定充电桩互联互通标准：一、充电接口标准：1. 功率标准：确定不同类型充电设备的功率范围，例如直流快充、交流慢充等，以便设备能够适应不同车型的充电需求。

2. 接口形式：规定充电接口的形式，例如插头的型号和尺寸、充电枪的形状和结构等，确保接口间的兼容性和互操作性。

3. 数据通信标准：确保设备之间的通信协议相容，例如采用CAN、LAN、Bluetooth等通信协议，以便实现设备之间的数据交换和控制。

二、充电操作标准：1. 充电过程控制标准：规定充电设备的操作流程和控制参数，包括启动、停止、暂停、恢复等操作，以便不同厂商的充电设备能够统一操作，并确保充电过程的安全和可靠性。

2. 充电数据标准：定义充电过程中产生的数据格式和数据内容，例如充电功率、电量、时间等，以便不同设备之间能够共享和交换数据，方便用户了解充电过程和充电效果。

3. 支付标准：确定充电服务的支付方式和支付标准，例如预付费、后付费、免费充电等，以便用户能够方便、安全地支付充电费用，同时也能够鼓励充电服务的发展和普及。

三、充电设备安全标准：1. 电气安全标准：确保充电设备满足国家和行业的电气安全规范，例如防触电、防漏电、过压保护、过温保护等，以便保障用户的安全和设备的可靠性。

2. 防火标准：规定充电设备的防火性能要求，包括材料的阻燃性、过载保护、短路保护等，以便防止充电设备的火灾事故和故障造成的危害。

3. 通信安全标准：确保充电设备之间的通信数据安全和隐私保护，避免数据泄露和恶意攻击，例如加密传输、身份认证等。

四、充电设施管理标准：1. 运维管理标准：规定充电设施的运维管理要求，包括设备的日常维护、故障处理、数据监测等，以便保障充电设备的正常运行和充电服务的可靠性。

充电桩通信协议引言充电桩通信协议是指充电桩与其他设备之间进行通信所使用的协议。

通过充电桩通信协议，可以实现充电桩与充电站、移动终端等设备之间的数据交互和控制操作。

本文将介绍充电桩通信协议的基本原理、通信方式以及常用的通信协议类型。

一、充电桩通信协议的基本原理充电桩通信协议的基本原理是通过一定的通信方式和格式，将信息从发送方传输到接收方，并进行解析和处理。

充电桩通信协议一般包含以下几个要素：1.1 数据传输方式充电桩通信协议可以通过有线或无线方式进行数据传输。

有线方式主要包括以太网、RS485等，而无线方式则包括蓝牙、Wi-Fi等。

不同的通信方式有其各自的特点和适用场景，需要根据具体需求选择合适的方式。

1.2 通信协议格式通信协议格式是充电桩通信中数据交互的规范，包括数据帧结构、数据字段定义、数据编码等。

常见的通信协议格式有二进制协议、文本协议、JSON、XML等。

不同的通信协议格式适用于不同的场景和应用需求，可以根据实际情况选择合适的格式。

1.3 通信协议规范通信协议规范是指充电桩通信协议的具体规定和约束，包括通信命令、通信状态、错误码等。

通信协议规范的制定可以确保充电桩与其他设备之间的通信能够顺利进行，并保证数据的准确性和安全性。

二、充电桩通信协议的通信方式充电桩通信协议可以通过不同的通信方式进行数据交互，常见的通信方式包括以下几种：2.1 请求-应答方式请求-应答方式是指充电桩发送请求，其他设备接收到请求后进行相应的处理，并返回应答给充电桩。

这种通信方式常用于充电桩与充电站之间的通信，以及充电桩与移动终端之间的通信。

2.2 发布-订阅方式发布-订阅方式是指充电桩发布某个事件或者状态的变化，其他设备可以订阅这个事件或状态的变化并进行相应的处理。

这种通信方式常用于充电桩与监控系统之间的通信，以及充电桩与车载终端之间的通信。

2.3 点对点方式点对点方式是指充电桩与其他设备之间建立直接的连接，进行数据的传输和交互。

安装充电桩方案随着电动汽车的普及，越来越多人开始关注充电桩的安装问题。

安装充电桩需要考虑的因素很多，例如场所选择、电源接入方式、运营模式等等，本文就来介绍一些安装充电桩的方案。

一、场所选择充电桩一般需要安装在停车场或者室外停车位。

在场所选择时，需要考虑以下几点：1.停车场面积及车位数量：充电桩需要占用一定面积，而且需要保证安装充电桩的车位数量足够；2.交通便利性：安装充电桩的场所需要方便车辆驶入和驶出，同时也要方便充电桩维护人员进出；3.安全性：要确保场所安全，避免车辆和充电设备发生事故；4.电网接入条件：场所接入电网条件也需要考虑，包括供电电压、电流大小等因素。

二、电源接入方式在场所选择确认后，接下来就需要考虑电源接入方式。

电源的接入方式分为三种：1.现有电力设施接入：如果您的场所已经有现成的电力设施，可以考虑选择现有电力设施接入，这样可以减少安装充电桩的成本和时间；2.新建电力设施接入：如果场所没有现成的电力设施，需要新建电力设施，可以选择接入市电或者太阳能、风力发电等可再生能源；3.中间计量接入：如果您的场所电力需求限制较大，可以选择中间计量接入，这样可以充分掌握电力使用情况。

三、充电桩选型充电桩的选型需要根据使用场景和需求来进行选择。

可以考虑以下因素：1.充电速度：快充、慢充等；2.充电方式：有线充电，无线充电等；3.电量大小：不同车型所需电量不同；4.费用等因素。

四、运营模式运营模式也是安装充电桩需要考虑的问题。

可以选择自营模式或者合作运营模式。

1.自营模式：自己运营充电桩，收费并获得收益；2.合作运营模式：与第三方公司合作运营充电桩，第三方公司负责设备维护和管理，双方根据合作协议共同分配收益。

总体而言，安装充电桩需要考虑的因素较多，需要根据实际情况进行选择。

希望本文介绍的内容能够为您提供一定的参考。
