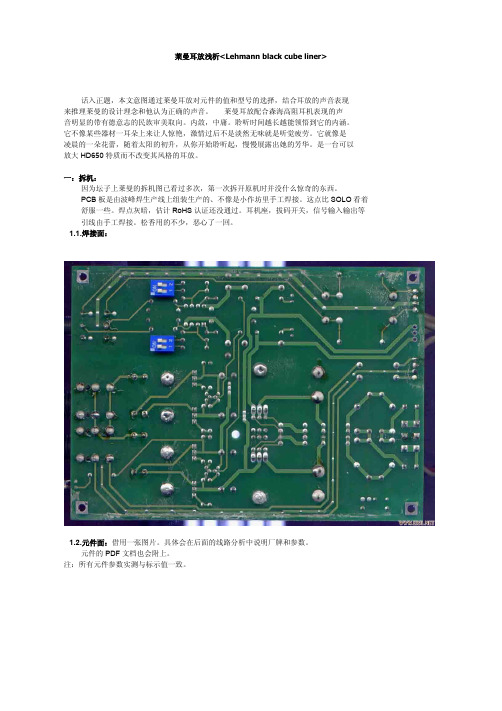

莱曼耳放浅析<Lehmann black cube liner>话入正题，本文意图通过莱曼耳放对元件的值和型号的选择，结合耳放的声音表现来推理莱曼的设计理念和他认为正确的声音。
莱曼耳放配合森海高阻耳机表现的声音明显的带有德意志的民族审美取向。
内敛，中庸。
聆听时间越长越能领悟到它的内涵。
它不像某些器材一耳朵上来让人惊艳，激情过后不是淡然无味就是听觉疲劳。
它就像是凌晨的一朵花蕾，随着太阳的初升，从你开始聆听起，慢慢展露出她的芳华。
是一台可以放大HD650特质而不改变其风格的耳放。
一：拆机：因为坛子上莱曼的拆机图已看过多次，第一次拆开原机时并没什么惊奇的东西。
PCB板是由波峰焊生产线上组装生产的、不像是小作坊里手工焊接。
这点比SOLO看着舒服一些。
焊点灰暗，估计RoHS认证还没通过。
耳机座，拔码开关，信号输入输出等引线由手工焊接。
松香用的不少，恶心了一回。
1.1.焊接面：1.2.元件面：借用一张图片。
具体会在后面的线路分析中说明厂牌和参数。
元件的PDF文档也会附上。
注：所有元件参数实测与标示值一致。
2.1.电源部分：2.1.1.环牛，电源牛铁芯接地。
而我使用的则是箭猪小牛牛。
2.1.2.与整流管并联的四个西门子MKP 0.1U电容，减少电源的开关噪音。
2.1.3.四只3.3oem在这里其实是当做保险丝在用的，有几位DIYER都是这几个电阻冒烟了。
2.1.4.主滤波电容：飞利浦BC4700U/40V。
附图是元件参数和FARNELL网站上的报价。
2.1.5.一级阻容稳压.对电源是有正面提升的.2.1.6.WIMA 0.15U 与LM317和337这里几个电容用得非常好。
LM317和337高频响应是较差的.在产品文档里面是建议使用10UF电容并联,而这里使用的两只0.15u电容刚刚好能弥补稳压管的高频响应.特别是15KHZ以上高频。
2.1.7.LED电源状态指示灯。
很长时间以来，我们都对电源部分通过4.7K电阻来点亮两只乳黄色LED灯感到困惑，我认为主要是为了标示电源状态。
说到头戴式耳机，我想很多人都是奔着它优良的的隔音、音效等效果来的，但是传统的有线头戴耳机在使用中总是会不小心扯到耳机线，有时甚至会直接把耳机从头上扯下来砸到地上，这一点让人觉得颇不爽。
（砸到地上的如果是几十元的国产货可能不会心疼，但是如果是刚买的Monster Beats Mixr的话，那就只能呵呵了……）在屡屡发生上述令人不爽的事情之后我终于决定要换个无线头戴耳机了！雄心壮志上在某网购逛了一圈，扫了一眼咱的账面余额，然后默默地抓起普通有线耳机继续用……喂喂，作为一个DIYer怎么能允许这种情况出现！买不起咱还做不起么？赶紧的采购零件开工！材料和工具制作材料•头戴式耳机•旧耳机一副（用于取音频线）•蓝牙音频接收模块•600mAh锂电池及保护电路•锂电池充电板•3pin排针及排插• 3.5mm耳机座•小拨动开关•飞线若干•热缩管若干•油性记号笔•绝缘胶带•蓝色5mm LED制作工具•烙铁及相关耗材•热熔胶枪•电磨（带钻头）•锉刀•游标卡尺•钢尺•小十字螺丝刀拆解原耳机首先将耳罩拿下来，注意别太暴力，力度要适中，别把上面的缝线扯开了……然后拧下三颗固定螺丝，把扬声器单元温柔地、轻轻地卸下来。
拆下来的螺丝可以放在耳罩里面，没那么容易弄丢，省的半小时后总装发现少个螺丝神马的。
将原来的音频线焊下来，去除，留下外壳和扬声器部分。
原来的耳机线，是时候say Goodbye了~p.s.别着急人道毁灭这货，留着说不定以后可以用上呢。
将相对独立的左右部分用旧耳机线连起来由于原来的耳机左右两边的部分是相对独立的，没有导线连接，而此次制作需要将电池和蓝牙模块分开左右两边放，放在右边的蓝牙模块的左声道输出也需要用音频线连接到左边，所以需要用一副旧耳机来拆取音频线。
这是一副被咱家汪星人蹂躏过的耳机线……好在线缆部分没有损坏，可以使用。
这里之所以不采用从这副耳机上拆下来的耳机线是因为拆下来的线太粗了，不方便走线，而普通耳机的线比较细。
拆解不见不散LV510音箱（附照片）不见不散LV510音箱外形
第一步：用电吹风加热面板
第二步：用起子撬开面板
露出四颗螺丝
第三步：把四颗螺丝卸掉
第四步：取下上盖，露出下面黑色的内盖。
第五步：卸掉黑色内盖上的四颗螺丝，带有散音孔的后面盖即取下。
白色的就是电池。
最后取下后内盖，露出液晶面板和喇叭。
如果继续的话就把电路板拆掉了。
拆后感，此音箱外观小巧，有一种讨人喜欢的感觉。
但是内里做工一般。
插卡的插槽设计不合理，卡插进去后在外面摸还是刮手。
尤其是电池，这种消耗品藏在里面也就算了，还整的容量这么小，想找个替代品都是个问题。
我本想用照片里的手机电池替换，但是尺寸不行，除非把它原来的电池槽往外阔，要么就另想办法。
或者使用外接电源，或者想法配电池，又或者扔进垃圾堆。
如果有网友看见我写的东西，并且找到了替代的电池请说一声。
谢谢。
常看Soomal的朋友应该对耳机结构已经有了比较清晰的了解，Soomal有着大量的耳机拆解以及部分耳机的暴力拆解，但此篇文章还是有必要总结一下，这对系统的了解耳机结构还是大有帮助的。
Philips飞利浦 SHP8500 头戴式耳机一个典型的头戴式耳机，由5大部分组成，分别为头带(又称头梁)、耳壳、驱动器、导线、耳垫。
Philips 飞利浦 SHP8500 头戴式耳机-耳壳耳壳是最重要的部分，它相当于音箱的箱体，你也可以把它理解为一个超小的音箱。
里面安装了一个[或多个]驱动器，用于发声。
根据耳壳的声学设计，又可以分为密闭式和开放式两大类，耳机在声学结构上与音箱有区别，耳机的声学设计基本不需要考虑声短路的问题，这些细节在后面的文章中再谈。
耳壳大部分采用塑料材质制造，主要的原因是易于造型以及塑料材质本身可以做到非常轻巧。
也有少量的耳机使用木壳、铝壳，这些材质的应用并不是为了音质，而是外观设计的需求，对于耳机来说，1毫米多厚的塑料壁厚已经十分坚固了。
Philips 飞利浦 SHP8500 头戴式耳机-从耳壳障板上摘下驱动器Philips 飞利浦 SHP8500 头戴式耳机-驱动器驱动器，或称为耳机扬声器。
这是耳机的发声部件，大部分为电动扬声器结构，也是俗称的动圈，它的结构与大部分音箱用扬声器没有大的不同，一样是利用音圈通电后形成电磁体，与永磁体产生吸斥作用，推动振膜发声。
创新 in-ear 入耳式动铁耳机拆解-动铁单元内部的结构在耳机扬声器的设计当中，还有一类比较盛行的，即动铁驱动器。
这类驱动器主要用于耳塞式的耳机设计当中，头戴式耳机中几乎不会采用。
Philips 飞利浦 SHP8500 头戴式耳机-导线创新 in-ear 入耳式动铁耳机拆解-看看导线结构为驱动器供电的被称为导线，发烧友说的“换线”就是换的这个。
导线的作用就是为驱动器提供电信号，导电材料主要为铜，偶尔也有银线，为了增加抗拉扯的性能，往往还会加入尼龙丝，增加线材的强度。

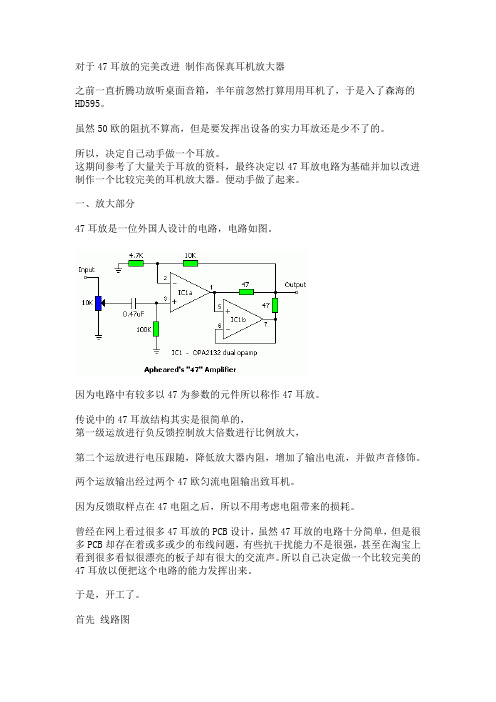

对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱，半年前忽然打算用用耳机了，于是入了森海的HD595。
虽然50欧的阻抗不算高，但是要发挥出设备的实力耳放还是少不了的。
所以，决定自己动手做一个耳放。
这期间参考了大量关于耳放的资料，最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。
便动手做了起来。
一、放大部分47耳放是一位外国人设计的电路，电路如图。
因为电路中有较多以47为参数的元件所以称作47耳放。
传说中的47耳放结构其实是很简单的，第一级运放进行负反馈控制放大倍数进行比例放大，第二个运放进行电压跟随，降低放大器内阻，增加了输出电流，并做声音修饰。
两个运放输出经过两个47欧匀流电阻输出致耳机。
因为反馈取样点在47电阻之后，所以不用考虑电阻带来的损耗。
曾经在网上看过很多47耳放的PCB设计，虽然47耳放的电路十分简单，但是很多PCB却存在着或多或少的布线问题，有些抗干扰能力不是很强，甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。
所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。
于是，开工了。
首先线路图电路没有添加音量电位器，只做了放大部分。
这样一来功能比较独立，方便以后的各种组合。
47原设计使用的运放是OPA2132，这个运放是FET输入型的，所以内阻极高。
而且在低电压下可以正常工作，失调电压与失调电流极小，算是比较高档的运放了。
当然OPA2132的价格也是很高档的。
我作为0收入人士必然不能把这种高档传承下去，于是我选用了这年头满大街都是的NE5532。
NE5532虽然指标相对于OPA2132较差，但是工作于+-15V时音色总体来说还是比较讨人喜欢的。
单片5532耗电相对较大，两片并联就更不用说了，双15V下耗电可想而知。
这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。
由于5532失调电压较高而且又是NPN管输入的，如果使用原设计必然会引来较大的输出中点漂移，经过测试最大有30多MV。
CSJ耳机维修教程耳机的发展很快，记得在上初中的时候已经有了盒带随身听，时间大约是90年左右，那时候基本上是小耳麦，国产的很少有耳机看到，随着改革开放的发展，很多进口电子产品涌入国内，像爱华，索尼等电子产品，逐步进入我们的视野，他们的随身听大多配备的是耳机，也有部分早期产品是耳麦。
几年后发现国内也有厂家生产耳机，但我只记得有“德声”这个品牌，产品在国内做的不错，质量也相当可以，因为那时的耳机无法实现高保真音效，所以在播放器的音频电路中增加了很多渲染来提升音效，如高频补偿，低频补偿，超重低音，均衡器等电路。
又过了几年，数字时代来临，cd开始普及，录音和放音技术进一步提升，开始有高保真，HiFi等词汇出现在电子产品上，再过几年vcd 和dvd出现，家庭影院和5.1声道，杜比降噪等新名词出现，标志着声像产品已逐步成熟。
耳机的发展过程，扬声器、耳麦、小耳麦、磁动耳机（线圈不动磁膜动，现在叫做嗡鸣器）、圈动耳机（现在叫动圈）、动铁（其实是第一代舌簧扬声器的变形版，由于低频功率小的缺点被淘汰，如果做成耳机功率更小，只能入耳才能听见），还有电容扬声器，也是振幅小低频效果不好，而不被采用。
以上的扬声器都可以做成拾音器，不过要增加阻抗提升灵敏度。
拾音器是气动产电，扬声器是电动推气，所以拾音器的震膜一定要轻，阻力小但阻抗大。
圈动式拾音器低频好，电容式拾音器低频差，但这不重要，一切交给补偿电路去完成。
图片欣赏：图片为磁动耳机，右边是振膜，中间是薄磁片，在线圈感应下带动振膜震动。
图片为早期的动圈单元此图为老式舌簧扬声器舌簧扬声器原理图，动铁通过连杆驱动振膜。
耳机是非常容易坏的东西，但它结构并不复杂，懂得一点电子基础的都会维修，但耳机维修也分三六九等，学问很大，低级维修：坏什么换什么，当然也可以换整条，不要任何诊断过程。
会焊接组装就行。
中级维修：有诊断过程，但不精确，维修粗糙，只能宏观，不能微观。
高级维修：注重的是方法和思路，要求诊断精准，修理入微，适合没有替换材料的情况下维修。
森海塞尔中高档耳机HD595评测
发烧鱼
【期刊名称】《视听技术》
【年(卷),期】2005(000)001
【摘要】独特的外观与结构 SENNHEISER HD595与同期上市的HD515、
HD555，都是外观比较新潮的中高端产品，爱尔兰生产，和别的SENNHEISER中高档耳机的产地一样，看来素质有一定的保障。
包装盒也一改传统的SENNHEISER风格，是从中间打开。
里面除了耳机主体，还多了一个东西，仔细一看，原来是附送的一个耳机挂架，可以方便的把耳机挂起来，这个设计倒是比较贴心。
【总页数】3页(P21-23)
【作者】发烧鱼
【作者单位】无
【正文语种】中文
【中图分类】TN64
【相关文献】
1.森海塞尔HD497／HD465耳机评测 [J], 小路
2.森海塞尔HD485耳机评测 [J], 小路
3.森海塞尔LX70，OHX70、JHX52耳机评测 [J], 晖少
4.HD595、K-501、DT880耳机评测 [J], Faber
5.HD595、K-501、DT880耳机评测 [J], Faber
因版权原因，仅展示原文概要，查看原文内容请购买。
S300拆机解剖图！
新增备用电池图！
先准备工具，内六角T5螺丝刀，小号平口螺丝刀。
净身：卸掉电池SIM卡TF卡：
1．拧掉后盖左右2个螺丝
2．沿缝隙轻撬开后盖，并取下
先开上面，再小平口螺丝刀撬开左边，插进张卡片，撬开右边，到下面有四个大的卡扣就要用力了。
速度要慢。
3．十字螺丝刀拧下主板左右固定螺丝
4．拔掉连接主板键盘的排线
5.。
轻撬商标铁壳，双面胶固定的，很容易揭开。
6，拔掉主板排线
取下主板
沿此孔斜向上轻捅
根据捅开的缝隙揭开键盘
键盘也是双面胶固定的
一字螺丝刀沿上盖侧键缝隙轻撬打开上盖
T5螺丝刀拧开左右2个固定螺丝
镊子拔掉排线
撬开外屏功能键外盖，拔掉喇叭线
取下外屏盖
十字螺丝刀取下左右2个外屏固定螺丝
取下外屏和摄像头连接排线
轻撬铁壳
21.JPG取下内外屏总成和摄像头模块
十字螺丝刀拧下转轴螺丝
取下手机挂绳孔，我的已经断了，用木螺丝拧进去再拔出来
右侧转轴销子有卡扣，
轻轻按下推出即可
立起手机手机挂绳那侧有转轴弹簧
用螺丝刀伸进去下压即可取下
沿缝隙取下连带
排线和主板
光感键盘
摄像头组件
画圈处为备用电池，更换时注意焊接方式及电池型号。
