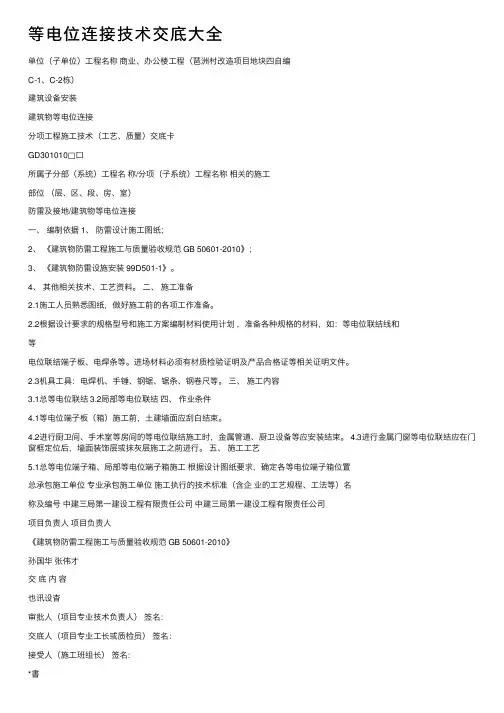

等电位连接技术交底⼤全单位（⼦单位）⼯程名称商业、办公楼⼯程（琶洲村改造项⽬地块四⾃编C-1、C-2栋）建筑设备安装建筑物等电位连接分项⼯程施⼯技术（⼯艺、质量）交底卡GD301010□⼝所属⼦分部（系统）⼯程名称/分项（⼦系统）⼯程名称相关的施⼯部位（层、区、段、房、室）防雷及接地/建筑物等电位连接⼀、编制依据 1、防雷设计施⼯图纸；2、《建筑物防雷⼯程施⼯与质量验收规范 GB 50601-2010》；3、《建筑物防雷设施安装 99D501-1》。
4、其他相关技术、⼯艺资料。
⼆、施⼯准备2.1施⼯⼈员熟悉图纸，做好施⼯前的各项⼯作准备。
2.2根据设计要求的规格型号和施⼯⽅案编制材料使⽤计划，准备各种规格的材料，如：等电位联结线和等电位联结端⼦板、电焊条等。
进场材料必须有材质检验证明及产品合格证等相关证明⽂件。
2.3机具⼯具：电焊机、⼿锤、钢锯、锯条、钢卷尺等。
三、施⼯内容3.1总等电位联结 3.2局部等电位联结四、作业条件4.1等电位端⼦板（箱）施⼯前，⼟建墙⾯应刮⽩结束。
4.2进⾏厨卫间、⼿术室等房间的等电位联结施⼯时，⾦属管道、厨卫设备等应安装结束。
4.3进⾏⾦属门窗等电位联结应在门窗框定位后，墙⾯装饰层或抹灰层施⼯之前进⾏。
五、施⼯⼯艺5.1总等电位端⼦箱、局部等电位端⼦箱施⼯根据设计图纸要求，确定各等电位端⼦箱位置总承包施⼯单位专业承包施⼯单位施⼯执⾏的技术标准（含企业的⼯艺规程、⼯法等）名称及编号中建三局第⼀建设⼯程有限责任公司中建三局第⼀建设⼯程有限责任公司项⽬负责⼈项⽬负责⼈《建筑物防雷⼯程施⼯与质量验收规范 GB 50601-2010》孙国华张伟才交底内容也讯设杳审批⼈（项⽬专业技术负责⼈）签名：交底⼈（项⽬专业⼯长或质检员）签名：接受⼈（施⼯班组长）签名:*書越持⽔ITME 13 建鱼＜4埔忡6￡1----- 姜他 K 5T 连脏的邮件5.2总等电位联结线施⼯，见图：单位（⼦单位）⼯程名称商业、办公楼⼯程（琶洲村改造项⽬地块四⾃编C-1、C-2栋）商业、办公楼⼯程（琶洲村改造项⽬地块四⾃编C-1、C-2栋）施⼯执⾏的技术标准（含企业的⼯艺规程、⼯法等）名称及编号5.3厨、卫间等电位施⼯在厨房、卫⽣间内便于检测位置设置局部等电位端⼦板，端⼦板与等电位联结⼲线连接。
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站
监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
图6.2-1 图6.2-2
交底人接受人技术负责人专业项目()
山东省建设工程质量监督总站监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站
监制
页眉内容．
共享知识分享快乐
技术(安全)交底记录
山东省建设工程质量监督总站
监制
页眉内容．。
缤纷南国•元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装1．电位联接预留端子板距地 0.5 米，从等电位联接端子箱引出 LEB 线，均采用BVR-1 X4 mm铜线在地面内或墙内穿塑料管暗敷，等电位联接线与浴盆、金属地漏、下水管等卫生设备连接，在电缆进线处设置总等电位端子箱MEB，与防雷接地引下线连接。
2．在底层以及九层处和以后每隔三层处将各种垂直延伸的金属体和电气装置与防雷装置连接。
3．总等电位联结端子板的安装。
建筑物电源进线都应做总等电位联结，各个总等电位联结端子板应相连通。
总等电位联结端子板安装在进线配电箱近旁。
总等电位联结端子板，应将下列导电部分汇流互相连通：1）户线配电箱的母排。
2）公用设施的金属管道，如上、下水、热力、燃气等管道。
3）建筑物金属结构。
4）接地极引线。
4．等电位联结，应符合以下要求：1）扁钢的搭接长度不应小于其宽度的三倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。
2）圆钢的搭接长度不应小于其直径的六倍，双面施焊（当直径不同时，搭接长度以大的为准）。
3）扁钢于圆钢连接时，其搭接长度应不小于圆钢直径的六倍。
4）等电位联结线与金属管道的连接。
应采用抱箍与管道接触处表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径 ,其大小依管径大小而金属部件或零件，应有专线按线螺栓与等电位联接支线连接，连接处螺帽紧固、防松件齐全。
5）等电位联接经测试导电的连续性，导电不良的连接处需做跨接线。
6）等电位联接端子板与插座保护线端子或任一装置外导电部分的连接线的电阻包括连接点的电阻不应大于 0.2 Q。
7）等电位联接系统工法，应符合以下要求：①总等电位联接系统工艺流程端子板应采用紫铜板，根据设计要求的规格尺寸加工。
端子箱尺寸及箱顶、十至十二层等电位联接防雷与接地装置安装缤纷南国•元一滨水城T5#楼底板孔规格和孔距应符合设计要求。
MEB线截面应符合设计要求。
相邻近管道及金属结构允许用一根MEB线连接。
本表由施工单位填写
技术交底记录
编号
表C2-1
工程名称交底日期
施工单位分项工程防雷接地分项交底提要等电位联结技术交底
三、施工工艺
3.1工艺流程
总等电位端子箱局部等电位端子等电位连接线连接工艺管道
3.2操作工艺
1．总等电位联结
①MEB端子板宜设置在电源进线或进线配电盘处，并应加罩，防止无关人员触动。
②相邻近金属管道及金属结构允许用一根MEB线连接。
审核人交底人接受交底人
表C2-1
工程名称交底日期
施工单位分项工程防雷接地分项
交底提要等电位联结技术交底
15端子箱需用钥匙或工具方可打开。
16凡塑料设备及管道无须作等电位联结。
2．局部等电位联结
①局部等电位联结应包括卫生间内金属给、排水管、金属浴盆以及建筑物钢筋网，插座PE线，可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立之物。
②地面内钢筋网宜与等电位联结线连通。
当墙为混凝土墙时，墙内钢筋网也宜与等电位位联结线连通。
审核人交底人接受交底人。
等电位安装技术交底1. 前言等电位安装技术是一种重要的电气安装工艺，在电气设备的安装、接地和屏蔽方面具有很高的安全性和可靠性。
本文将对等电位安装技术进行详细介绍。
2. 等电位安装技术的定义等电位安装技术，是一种基于等电位原理的电气设备安装技术，其基本思想是将不同电势的设备连接在同一电位上，以达到消除电流的传导，避免设备之间的电位差，确保人身和设备的安全。
3. 等电位安装技术的应用等电位安装技术可以用于电气设备的安装、接地、屏蔽等领域。
在不同的应用领域，等电位安装技术都有其独特的特点和适用条件。
3.1 电气设备的安装在电气设备的安装过程中，等电位安装技术通过使用同一种接地方式，将所有的设备接地到同一个电势上，避免出现电位差引发的安全风险。
在这个过程中，需要使用专业的等电位连接线，以确保电气设备能够达到最佳的等电位程度。
3.2 电气设备的接地等电位安装技术在电气设备的接地过程中，通过使用同一种接地方式，将电气设备和地线之间建立等电位联通，减小电流的传导，提高设备和人身的安全性。
在这个过程中需要注意的是，要对接地电缆进行正确的选择和施工，以确保接地电缆能够达到最佳的接地效果，并且能够满足相关的电气要求。
3.3 电气设备的屏蔽等电位安装技术在电气设备的屏蔽过程中，通过将设备的屏蔽连接在同一个电势上，消除屏蔽与屏蔽之间的电位差，从而达到较好的屏蔽效果。
在这个过程中需要注意的是，要选用适当的屏蔽材料，并注意其屏蔽效果的稳定性和可靠性。
4. 等电位安装技术的特点4.1 安全可靠等电位安装技术具有较高的安全性和可靠性，能够有效地减少设备之间的电位差，降低人身安全和设备安全方面的风险，提高设备的运行稳定性。
4.2 安装简便等电位安装技术在安装过程中不需要特殊的工具，只需要使用专用的接地线、屏蔽线等材料进行安装，使得安装过程较为简便，并且能够节约大量的人力和物力。
4.3 使用范围广泛等电位安装技术具有广泛的应用领域，不仅可以应用于电气设备的安装和接地，还可以应用于电气设备的屏蔽等领域，并且在不同的应用领域中都有其独特的特点和应用条件。
缤纷南国·元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装1．电位联接预留端子板距地0.5米，从等电位联接端子箱引出LEB线，均采用BVR-1×4㎜铜线在地面内或墙内穿塑料管暗敷，等电位联接线与浴盆、金属地漏、下水管等卫生设备连接，在电缆进线处设置总等电位端子箱MEB，与防雷接地引下线连接。
2．在底层以及九层处和以后每隔三层处将各种垂直延伸的金属体和电气装置与防雷装置连接。
3．总等电位联结端子板的安装。
建筑物电源进线都应做总等电位联结，各个总等电位联结端子板应相连通。
总等电位联结端子板安装在进线配电箱近旁。
总等电位联结端子板，应将下列导电部分汇流互相连通：1）户线配电箱的母排。
2）公用设施的金属管道，如上、下水、热力、燃气等管道。
3）建筑物金属结构。
4）接地极引线。
4．等电位联结，应符合以下要求：1)扁钢的搭接长度不应小于其宽度的三倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。
2)圆钢的搭接长度不应小于其直径的六倍，双面施焊（当直径不同时，搭接长度以大的为准）。
3）扁钢于圆钢连接时，其搭接长度应不小于圆钢直径的六倍。
4)等电位联结线与金属管道的连接。
应采用抱箍与管道接触处表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径,其大小依管径大小而。
金属部件或零件，应有专线按线螺栓与等电位联接支线连接，连接处螺帽紧固、防松件齐全。
5）等电位联接经测试导电的连续性，导电不良的连接处需做跨接线。
6）等电位联接端子板与插座保护线端子或任一装置外导电部分的连接线的电阻包括连接点的电阻不应大于0.2Ω。
7）等电位联接系统工法，应符合以下要求：①总等电位联接系统工艺流程端子板应采用紫铜板，根据设计要求的规格尺寸加工。
端子箱尺寸及箱顶、缤纷南国·元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装底板孔规格和孔距应符合设计要求。
MEB线截面应符合设计要求。
相邻近管道及金属结构允许用一根MEB线连接。

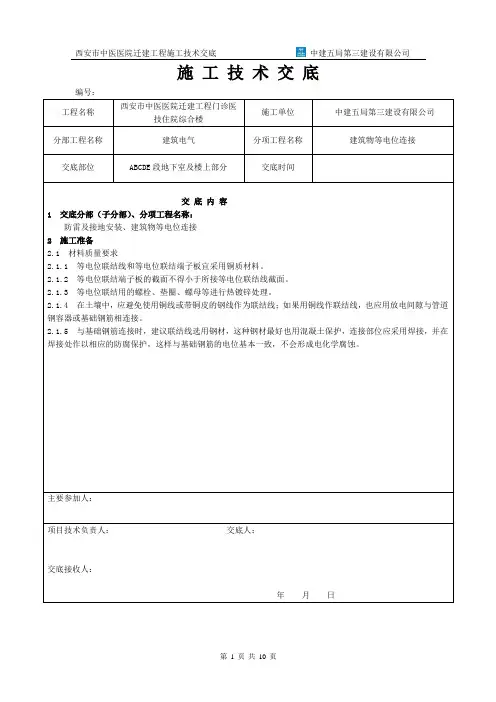

编号：工程名称西安市中医医院迁建工程门诊医技住院综合楼施工单位中建五局第三建设有限公司分部工程名称建筑电气分项工程名称建筑物等电位连接交底部位ABCDE段地下室及楼上部分交底时间交底内容1 交底分部（子分部）、分项工程名称：防雷及接地安装、建筑物等电位连接2 施工准备2.1 材料质量要求2.1.1 等电位联结线和等电位联结端子板宜采用铜质材料。
2.1.2 等电位联结端子板的截面不得小于所接等电位联结线截面。
2.1.3 等电位联结用的螺栓、垫圈、螺母等进行热镀锌处理。
2.1.4 在土壤中，应避免使用铜线或带铜皮的钢线作为联结线；如果用铜线作联结线，也应用放电间隙与管道钢容器或基础钢筋相连接。
2.1.5 与基础钢筋连接时，建议联结线选用钢材，这种钢材最好也用混凝土保护，连接部位应采用焊接，并在焊接处作以相应的防腐保护，这样与基础钢筋的电位基本一致，不会形成电化学腐蚀。
主要参加人：项目技术负责人：交底人：交底接收人：年月日编号：工程名称西安市中医医院迁建工程门诊医技住院综合楼施工单位中建五局第三建设有限公司分部工程名称建筑电气分项工程名称建筑物等电位连接交底部位ABCDE段地下室及楼上部分交底时间2.1.6 在与土壤中钢管等连接时，也应采取防腐措施，如选用塑料电线或铅包电线或电缆。
2.1.7 等电位联结线应有黄绿相间的色标，在等电位联结端子板上应刷黄色底漆并标黑色记号，其符号为“▽”。
2.2 主要施工机具主要施工工具有：电焊机、电焊工具、电工常用工具、钢卷尺、接地摇表等。
2.3 作业条件2.3.1 等电位端子板（箱）施工前，土建墙面应刷白结束。
2.3.2 进行厨卫间等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
2.3.3 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。
3 施工工艺3.1 等电位联结要求3.1.1 所有进出建筑物的金属装置、外来导电物、电力线路、通信线路及其他电缆均应与总汇流排做好等电位金属连接。
GD3010109□□
单位（子单位）工程名称商业、办公楼工程（琶洲村改造项目地块四自编C-1、C-2栋）
所属子分部（系统）工程名
称/分项（子系统）工程名称
防雷及接地/建筑物等电位连接
相关的施工部位
（层、区、段、房、室）
总承包施工单位中建三局第一建设工程有限责任公司项目负责人孙国华专业承包施工单位中建三局第一建设工程有限责任公司项目负责人张伟才施工执行的技术标准（含企
业的工艺规程、工法等）名
称及编号
《建筑物防雷工程施工与质量验收规范 GB 50601-2010》
交底内容一、编制依据
1、防雷设计施工图纸；
2、《建筑物防雷工程施工与质量验收规范 GB 50601-2010》；
3、《建筑物防雷设施安装99D501-1》。
4、其他相关技术、工艺资料。
二、施工准备
2.1施工人员熟悉图纸，做好施工前的各项工作准备。
2.2根据设计要求的规格型号和施工方案编制材料使用计划,准备各种规格的材料，如：等电位联结线和等电位联结端子板、电焊条等。
进场材料必须有材质检验证明及产品合格证等相关证明文件。
2.3机具工具：电焊机、手锤、钢锯、锯条、钢卷尺等。
三、施工内容
3.1总等电位联结
3.2局部等电位联结
四、作业条件
4.1等电位端子板(箱)施工前，土建墙面应刮白结束。
4.2进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。
4.3进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。
五、施工工艺
5.1总等电位端子箱、局部等电位端子箱施工
根据设计图纸要求，确定各等电位端子箱位置.
5.2总等电位联结线施工，见图：
审批人（项目专业技术负责人）签名：
年月日交底人（项目专业工长或质检员）
签名：
年月日
接受人（施工班组长）
签名：
年月日
GD3010109□□
单位（子单位）工程名称商业、办公楼工程（琶洲村改造项目地块四自编C-1、C-2栋）
所属子分部（系统）工程名
称/分项（子系统）工程名称
防雷及接地/建筑物等电位连接
相关的施工部位
（层、区、段、房、室）
总承包施工单位中建三局第一建设工程有限责任公司项目负责人孙国华专业承包施工单位中建三局第一建设工程有限责任公司项目负责人张伟才施工执行的技术标准（含企
业的工艺规程、工法等）名
称及编号
《建筑物防雷工程施工与质量验收规范 GB 50601-2010》
交底内容5.3厨、卫间等电位施工
在厨房、卫生间内便于检测位置设置局部等电位端子板，端
子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结
线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结
线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电
位联结线与局部等电位端子板连接。
连接时抱箍与管道接触
处的接触表面须刮拭干净，安装完毕后刷防护漆。
抱箍内径
等于管道外径，抱箍大小依管道大小而定。
等电位联结线采
用BV-1×4mm2 铜导线穿塑料管于地面或墙内暗敷设。
如
图：
5.4金属门窗等电位施工。
5.4.1根据设计图纸位置于柱内或圈梁内预留预埋件，预埋
件设计无要求时应采用面积大于100mm×l00mm 的钢板，预
埋件应预留于柱角或圈梁角，与柱内或圈梁内主钢筋焊接。
5.4.2使用Ø10 镀锌圆钢或25mm×4mm 镀锌扁钢做等电位联结线连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。
采用圆钢焊接时，搭接长度不小于100mm。
5.4.3如金屑门窗框不能直接焊接时，则制作100mm×30mm×30mm 的连接件，一端采用不少于2 套M6 螺栓与金属门窗框连接，一端采用螺栓连接或直接焊接与等电位联结线连通。
5.4.4所有连接导体宜暗敷，并应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。
5.4.5当柱体采用钢柱，则将连接导体的一端直接焊于钢柱上。
六、质量要求
6.1圆钢与圆钢、圆钢与扁钢的搭接焊长度不小于6d且双边焊，并有足够的机械长度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，裸露在混凝土外部分，刷沥青防腐油漆。
6.2露在外面的钢材，应采用热镀锌钢材并做好防腐处理。
6.3建筑物等电位连接干线应从与接地装置有不少于 2 处直接连结的接地干线或总等电位箱引出。
七、成品保护及安全文明施工
7.1 成品保护
(1)电气施工时不得砸碰及弄脏墙面。
(2)喷浆前必须预先等电位联结线及等电位端子箱纸包扎
(3)搬运物件时不得砸坏等电位联结线。
(4)焊接时注意采取保护墙面、金属门窗框等的措施。
(5)进行厨卫间等电位联结时，应注意保护厨卫器具。
审批人（项目专业技术负责人）签名：
年月日交底人（项目专业工长或质检员）
签名：
年月日
接受人（施工班组长）
签名：
年月日
