表面化学法改性醋酸纤维素微滤膜

醋酸纤维素塑料的化学改性及性能改善研究醋酸纤维素（Cellulose Acetate，简称CA）是一种常见的生物基塑料，具有良好的可再生性、生物降解性和可溶性等特点。

然而，由于醋酸纤维素本身存在的一些缺陷，限制了其在一些特殊应用领域的广泛应用。

因此，对醋酸纤维素进行化学改性已成为提高其性能的重要途径。

本文将围绕醋酸纤维素塑料的化学改性和性能改善展开讨论。

一、醋酸纤维素塑料的化学改性方法1. 乙酸酐化乙酸酐化是常用的醋酸纤维素化学改性方法之一，其过程是通过将醋酸与醋酸纤维素反应，使纤维素亲水性增强，降低分子量，从而改善纤维素的可加工性和生物降解性。

2. 硝化硝化是将醋酸纤维素暴露在硝酸等强酸条件下，使其发生硝化反应，引入硝基基团。

硝基纤维素具有优异的透明性、热稳定性和高拉伸强度。

此外，硝化醋酸纤维素还可以通过还原反应制备硝基纤维素炸药。

3. 丙酮法丙酮法是将醋酸纤维素置于丙酮等溶剂中，通过丙酮的脱去乙酸酐来改性化合物。

丙酮法改性后的纤维素具有更好的溶解性和可加工性，适用于制备纤维素膜和纤维素纸。

二、醋酸纤维素塑料性能改善研究1. 强度增强醋酸纤维素塑料在其改性过程中，可以引入一些增强材料，如纳米纤维素、纳米氧化硅等，通过增强材料的加入，提高纤维素塑料的力学强度和抗拉强度。

2. 耐热性改善醋酸纤维素本身的熔点较低，容易在高温下熔化和分解。

为了提高醋酸纤维素塑料的耐热性，可以采用添加剂的方法，如纳米氧化硅、纳米二氧化硅等，这些添加剂能够有效地提高醋酸纤维素塑料的热稳定性和耐热性。

3. 生物降解性改善醋酸纤维素塑料具有良好的生物降解性，然而，其降解速度较慢。

为了改善醋酸纤维素塑料的生物降解性，可以通过添加生物降解剂等方法来加速其降解过程，从而减少对环境的污染。

4. 可加工性改善醋酸纤维素塑料的可加工性较差，常常需要高温和高压条件下进行加工。

为了改善其可加工性，可以采用增塑剂的方法，如环氧化醋酸酯等，这些增塑剂能够在一定程度上提高醋酸纤维素塑料的可塑性和可加工性。

醋酸纤维素塑料的表面性能及表面改性研究摘要醋酸纤维素塑料是一种生物可降解塑料，在可持续发展的理念下，受到广泛关注。

然而，由于其特殊的化学结构和物理性质，醋酸纤维素塑料的表面性能对其应用效果具有重要影响。

因此，本文对醋酸纤维素塑料的表面性能进行了研究，并探讨了不同方法进行的表面改性对其性能的影响。

1. 引言随着人们对环境保护的日益关注，生物可降解塑料作为一种可替代传统塑料的新型材料，受到了广泛关注。

醋酸纤维素塑料作为一种常见的生物可降解塑料，由于其材料来源易得、可再生性好、可降解性能优良等优点，被广泛用于包装、农业、医疗等领域。

然而，由于醋酸纤维素塑料的高度结晶性和低耐湿性等特性，其表面性能对其应用效果具有重要影响。

2.醋酸纤维素塑料的表面性能2.1 表面能醋酸纤维素塑料的表面能是其表面性能的重要指标之一。

表面能通常分为极性成分和非极性成分，其中极性成分决定了材料的亲水性能和润湿性能。

文献研究表明，醋酸纤维素塑料的表面能主要由醋酸纤维素基团中的羟基和醛基等极性基团所决定。

较高的表面能使得醋酸纤维素塑料更容易吸附水分和其他极性液体，从而影响其水接触角和界面粘附能力。

2.2 表面形貌醋酸纤维素塑料的表面形貌对其表面性能也具有重要影响。

传统的醋酸纤维素塑料表面呈现出较大的颗粒性状，粗糙度较高。

这种不规则表面形貌导致了较高的表面能以及不利于光学、电学和机械性能的表现。

3. 表面改性方法针对醋酸纤维素塑料的表面性能，人们通过不同的表面改性方法进行研究，以提高其应用效果。

3.1 化学改性化学改性是通过在醋酸纤维素塑料表面引入新的官能团，改变其化学结构以改善其表面性能。

例如，一些研究表明，通过对醋酸纤维素塑料表面进行酯化、取代反应或添加辅助剂等方法，可以显著减少其表面能，提高其亲水性。

同时，还可以通过与其他功能性高分子材料进行共聚合或复合改性，以改善醋酸纤维素塑料的力学性能和耐候性能。

3.2 物理改性物理改性是通过改变醋酸纤维素塑料的表面形貌和结构来改善其表面性能。

[54]发明名称醋酸纤维素纳滤膜的制备方法[57]摘要本发明公开了一种醋酸纤维素纳滤膜的制备方法，包括以下步骤：1）将醋酸纤维素放入溶剂中搅拌，然后再加入非溶剂添加剂搅拌，最后静置，得铸膜液；2）将上述铸膜液刮制成250u m厚度的湿膜，然后静置在空气中；3）将上述步骤处理后的湿膜浸入蒸馏水中进行凝胶浴处理，得到不对称膜；4)将上述不对称膜依次经乙醇水溶液交换和纯环己烷交换处理后，得醋酸纤维素纳滤膜。

利用本发明方法所制得的纳滤膜通量大、分离效果明显。

权利要求书第1／1页1、一种醋酸纤维素纳滤膜的制备方法，其特征是包括以下步骤：1)、将醋酸纤维素放入溶剂中搅拌22～26小时，然后再加入非溶剂添加剂搅拌2～5小时，最后静置65～75小时，得铸膜液；2)、于10～30℃温度和50～75%相对湿度条件下，将上述铸膜液刮在洁净玻璃板或无纺布上制成250ltm厚度的湿膜，再使湿膜静置在空气中进行溶剂的挥发，静置时间为1～30分钟；3)、将上述挥发处理后的湿膜浸入5～25℃蒸馏水中进行凝胶浴处理，直至湿膜充分凝胶；得到不对称膜；4)、将上述不对称膜依次经体积浓度为30 --70%乙醇水溶液交换和纯环己烷交换处理后，得醋酸纤维素纳滤膜。

2、根据权利要求1所述的醋酸纤维素纳滤膜的制备方法，其特征是：所述步骤1）中溶剂与醋酸纤维素的用量比为100 ml：8～20g，溶剂与非溶剂添加剂的体积比为4～25:1。

3、根据权利要求2所述的醋酸纤维素纳滤膜的制备方法，其特征是：所述步骤1）中的溶剂为丙酮、1，4一二氧六环、四氢呋喃或氯仿。

4、根据权利要求3所述的醋酸纤维素纳滤膜的制备方法，其特征是：所述步骤1）中的非溶剂添加剂为水、甲醇或乙醇。

说明书醋酸纤维素纳滤膜的制备方法技术领域本发明涉及一种醋酸纤维素纳滤膜的制备方法。

背景技术膜分离技术是一项新兴的物质分离提纯和浓缩工艺，可在常温下连续操作，无相变；大规模生产中有节能、环保的优势；尤其适宜加热易变性的热敏性物质，因而在食品、医药、水处理等领域发展迅猛。

醋酸纤维素膜环境与资源学院环境工程三班作者：孙健穆嘉陶怡侯顺一．引言摘要：由醋酸纤维素制成的膜具有高效、抗污染、应用广泛等特性。

国外最早的研究工作始于60年代，随着膜科学技术的迅速发展，各种不同类型的醋酸纤维素反渗透膜、超滤膜和微滤膜获得了广泛的应用。

本文通过查找醋酸纤维素膜的资料，对醋酸纤维素膜从历史，制备，特性，应用等几个方面进行全面的介绍。

通过各个方面的研究，论述，全面介绍醋酸纤维素膜，并通过小组讨论学习，得到以下结论。

关键词：醋酸纤维素膜；历史；制备；特性；应用；二．正文2.1 醋酸纤维膜的历史1960年LoeB和Sourirajan研制成功醋酸纤维素不对称膜，一直以来膜科学工作者对其他膜材料做了大量的工作，至今醋酸纤维素在膜材料中仍占有重要的位置。

主要原因是：它与其它膜材料相比虽然有其局限性，但是资源丰富，并且具有无毒、耐氯、价格便宜、制作工艺简单、便于工业化生产等优点。

此外，制作的膜用途广，水渗透通量高，截留率好。

其缺点是抗氧化性能差，易水解，易压密，抗微生物侵蚀作用较弱等。

1960年洛布（LoeB）和索里拉金（Sourirajan）发明醋酸纤维膜的制膜方法，包括调制铸膜液、铸膜液的刮平、溶剂蒸发、水浸渍和热处理等工序。

铸膜液的组成包括醋酸纤维、丙酮、高氯酸镁和水,，在铸膜液中丙酮是为醋酸纤维素提供适当黏度的溶剂。

如果丙酮与醋酸纤维素比率太低，会导致铸膜液太黏，就很难浇铸出均匀的膜。

如果这种比率太高，铸膜液就会变得太稀，成为胶冻而浸入水中，调整添加剂高氯酸镁含量能改变膜的产水量。

后来发展了乙酰化制膜法。

把纤维素乙酰化后，可以得到各种黏度等级的用于制备分离膜的醋酸纤维素膜材料，醋酸纤维素分离膜具有较好的分离性能，合理的耐氯性，而且成本低，所以至今仍用来制备反渗透膜、超滤膜、微孔滤膜和电泳膜等。

但是由于醋酸纤维素反渗透膜脱盐率低于芳香聚酰胺类复合膜，使用压力也高，易被微生物水解，耐酸碱性差，不耐压，不耐温等缺点，因而单醋酸纤维素膜和二醋酸纤维素膜已较少使用。

醋酸纤维素滤膜工艺概述及解释说明1. 引言1.1 概述醋酸纤维素是一种由天然木质纤维经醋酸化反应制得的材料，具有良好的生物降解性和可再利用性。

它在许多领域中得到广泛应用，例如食品包装、药物传递、环境保护以及水处理等。

滤膜工艺作为一种常用的分离与过滤技术，已成为醋酸纤维素应用的重要方面。

通过优化膜材料选择与设计、膜制备参数优化以及膜性能评价与提升方法，可以实现高效的分离和过滤，从而提高产品纯度和产量。

本文将对醋酸纤维素滤膜工艺进行全面概述和解释说明，并探讨其在不同领域中的应用前景。

1.2 文章结构本文分为五个部分，具体内容如下：第一部分是引言部分，在此部分将介绍文章的背景以及研究目的。

第二部分将详细介绍醋酸纤维素的定义、特性以及生产方法。

此部分将对醋酸纤维素的物理特性进行阐述，并介绍常用的生产方法和工艺。

第三部分是滤膜工艺概述，着重介绍滤膜的制备方法以及规模化生产技术。

此部分还将探讨工艺改进与发展趋势，以指导醋酸纤维素滤膜工艺的发展方向。

第四部分将解释滤膜工艺中的关键要点，包括膜材料的选择与设计、膜制备参数的优化以及膜性能评价与提升方法。

这些要点对于实现高效的分离和过滤起着至关重要的作用。

最后一部分是结论部分，总结了本文所介绍的内容和要点重述，并对醋酸纤维素滤膜工艺的未来发展方向进行展望。

1.3 目的本文旨在全面概述和解释醋酸纤维素滤膜工艺，并深入探讨其中涉及到的关键要点。

通过本文可以了解到醋酸纤维素及其应用领域、滤膜制备方法以及滤膜工艺中需要注意和优化的关键环节。

希望通过本文的介绍，能够促进醋酸纤维素滤膜工艺的发展和应用，为相关领域的研究者提供参考和指导。

2. 醋酸纤维素2.1 定义和特性：醋酸纤维素是一种由纤维素经过化学处理得到的半合成纤维素材料。

其化学结构基本上保持了天然纤维素的特征，但在醋酸溶剂中部分或完全取代了羟基（OH）原子。

这种改性使得醋酸纤维素具有较好的可溶性、可塑性和生物降解性。

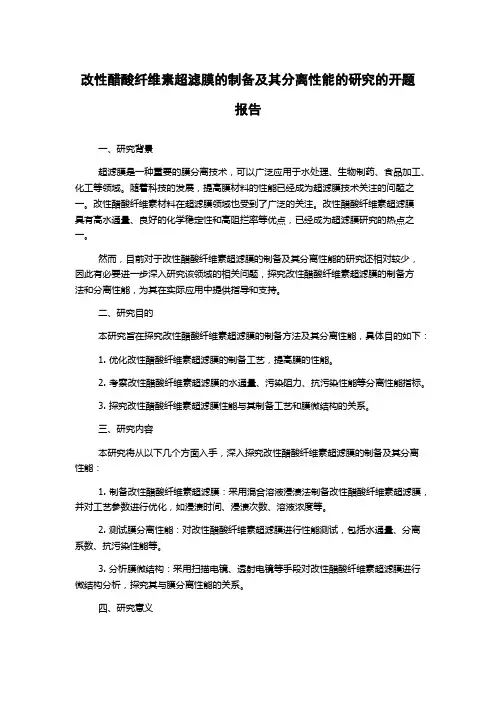

改性醋酸纤维素超滤膜的制备及其分离性能的研究的开题报告一、研究背景超滤膜是一种重要的膜分离技术，可以广泛应用于水处理、生物制药、食品加工、化工等领域。

随着科技的发展，提高膜材料的性能已经成为超滤膜技术关注的问题之一。

改性醋酸纤维素材料在超滤膜领域也受到了广泛的关注。

改性醋酸纤维素超滤膜具有高水通量、良好的化学稳定性和高阻拦率等优点，已经成为超滤膜研究的热点之一。

然而，目前对于改性醋酸纤维素超滤膜的制备及其分离性能的研究还相对较少，因此有必要进一步深入研究该领域的相关问题，探究改性醋酸纤维素超滤膜的制备方法和分离性能，为其在实际应用中提供指导和支持。

二、研究目的本研究旨在探究改性醋酸纤维素超滤膜的制备方法及其分离性能，具体目的如下：1. 优化改性醋酸纤维素超滤膜的制备工艺，提高膜的性能。

2. 考察改性醋酸纤维素超滤膜的水通量、污染阻力、抗污染性能等分离性能指标。

3. 探究改性醋酸纤维素超滤膜性能与其制备工艺和膜微结构的关系。

三、研究内容本研究将从以下几个方面入手，深入探究改性醋酸纤维素超滤膜的制备及其分离性能：1. 制备改性醋酸纤维素超滤膜：采用混合溶液浸渍法制备改性醋酸纤维素超滤膜，并对工艺参数进行优化，如浸渍时间、浸渍次数、溶液浓度等。

2. 测试膜分离性能：对改性醋酸纤维素超滤膜进行性能测试，包括水通量、分离系数、抗污染性能等。

3. 分析膜微结构：采用扫描电镜、透射电镜等手段对改性醋酸纤维素超滤膜进行微结构分析，探究其与膜分离性能的关系。

四、研究意义1. 对改性醋酸纤维素超滤膜的制备方法和分离性能做出深入的研究，为其在实际应用中提供指导和支持。

2. 实现对超滤膜制备方法和性能控制的优化，为水处理、生物制药、食品加工、化工等领域的膜分离技术提供新的解决方案。

3. 探究改性醋酸纤维素超滤膜与其微观结构的关系，对后续研究提供参考和借鉴。

[54]发明名称醋酸纤维素纳滤膜的制备方法[57]摘要本发明公开了一种醋酸纤维素纳滤膜的制备方法，包括以下步骤：1）将醋酸纤维素放入溶剂中搅拌，然后再加入非溶剂添加剂搅拌，最后静置，得铸膜液；2）将上述铸膜液刮制成250u m厚度的湿膜，然后静置在空气中；3）将上述步骤处理后的湿膜浸入蒸馏水中进行凝胶浴处理，得到不对称膜；4)将上述不对称膜依次经乙醇水溶液交换和纯环己烷交换处理后，得醋酸纤维素纳滤膜。

利用本发明方法所制得的纳滤膜通量大、分离效果明显。

权利要求书第1／1页1、一种醋酸纤维素纳滤膜的制备方法，其特征是包括以下步骤：1)、将醋酸纤维素放入溶剂中搅拌22～26小时，然后再加入非溶剂添加剂搅拌2～5小时，最后静置65～75小时，得铸膜液；2)、于10～30℃温度和50～75%相对湿度条件下，将上述铸膜液刮在洁净玻璃板或无纺布上制成250ltm厚度的湿膜，再使湿膜静置在空气中进行溶剂的挥发，静置时间为1～30分钟；3)、将上述挥发处理后的湿膜浸入5～25℃蒸馏水中进行凝胶浴处理，直至湿膜充分凝胶；得到不对称膜；4)、将上述不对称膜依次经体积浓度为30 --70%乙醇水溶液交换和纯环己烷交换处理后，得醋酸纤维素纳滤膜。

2、根据权利要求1所述的醋酸纤维素纳滤膜的制备方法，其特征是：所述步骤1）中溶剂与醋酸纤维素的用量比为100 ml：8～20g，溶剂与非溶剂添加剂的体积比为4～25:1。

3、根据权利要求2所述的醋酸纤维素纳滤膜的制备方法，其特征是：所述步骤1）中的溶剂为丙酮、1，4一二氧六环、四氢呋喃或氯仿。

4、根据权利要求3所述的醋酸纤维素纳滤膜的制备方法，其特征是：所述步骤1）中的非溶剂添加剂为水、甲醇或乙醇。

说明书醋酸纤维素纳滤膜的制备方法技术领域本发明涉及一种醋酸纤维素纳滤膜的制备方法。

背景技术膜分离技术是一项新兴的物质分离提纯和浓缩工艺，可在常温下连续操作，无相变；大规模生产中有节能、环保的优势；尤其适宜加热易变性的热敏性物质，因而在食品、医药、水处理等领域发展迅猛。
