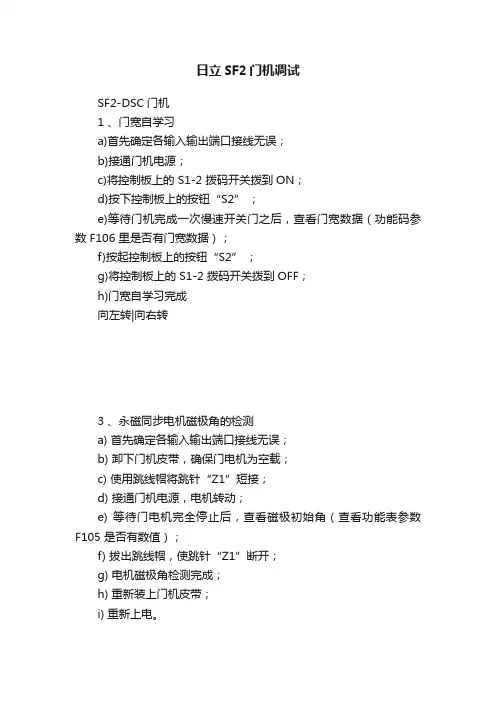

SF2-DSC门机
1 、门宽自学习
a)首先确定各输入输出端口接线无误;
b)接通门机电源;
c)将控制板上的S1-2 拨码开关拨到ON;
d)按下控制板上的按钮“S2” ;
e)等待门机完成一次慢速开关门之后,查看门宽数据(功能码参数F106 里是否有门宽数据);
f)按起控制板上的按钮“S2” ;
g)将控制板上的S1-2 拨码开关拨到OFF;
h)门宽自学习完成
向左转|向右转
3 、永磁同步电机磁极角的检测
a) 首先确定各输入输出端口接线无误;
b) 卸下门机皮带,确保门电机为空载;
c) 使用跳线帽将跳针“Z1”短接;
d) 接通门机电源,电机转动;
e) 等待门电机完全停止后,查看磁极初始角(查看功能表参数F105 是否有数值);
f) 拔出跳线帽,使跳针“Z1”断开;
g) 电机磁极角检测完成;
h) 重新装上门机皮带;
i) 重新上电。
注:出厂时已经设定磁极角为0 度,即F105 里的数值为000.0,不需要再进行磁极角的检测操作。
