第三十三章开采程序及开拓运输系统第一节开采程序露天矿开采程序系指完成露天矿采场内岩石剥离和矿石采出的程序，或称剥采程序，即采剥工程在时间和空间上发展变化方式及其相互关系。

诸如采剥工程台阶划分,采剥工程初始位置确定，采剥工程水平推进、垂直延深方式，工作帮构成等。

一、采剥工程台阶划分及台阶开采程序在露天开采过程中，为了适应工艺设备的作业要求,提高开采强度，将开采境界内的矿石、土岩划分成具有一定高度的台阶进行开采，各台阶的矿山工程包括掘沟、扩邦工程，通过台阶的掘沟实现矿山工程的延深，并建立运输联系和形成台阶工作线，然后以一定的采宽进行扩邦推进,完成台阶的全部矿山工程。

掘沟和扩邦是露天矿山工程发展的主要方式。

台阶式开采是露天开采的主要特征，台阶的划分应利于发挥设备效率，提高矿石质量和保证作业安全。

对勺斗斗容３～４m３的单斗挖掘机，台阶高度一般为1０～１５m；大规格的挖掘机，台阶高度可达20~25m;大型倒堆挖掘机,台阶高度可在３0m以上；轮斗挖掘机,组合台阶高度可达40~5０ｍ。

台阶可按水平面和倾斜面划分，分别称水平分层和倾斜分层。

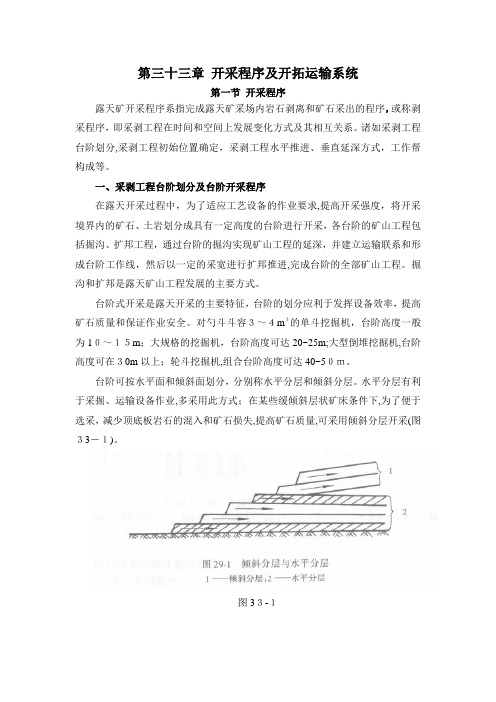

水平分层有利于采掘、运输设备作业,多采用此方式；在某些缓倾斜层状矿床条件下,为了便于选采，减少顶底板岩石的混入和矿石损失,提高矿石质量,可采用倾斜分层开采(图３3－１)。

图3３-１图33-１为了发挥设备效率，划归同一台阶的矿岩应力求一致。

例如,不应把表土、不需爆破的软岩与需要爆破的硬岩划归同一台阶,同时尽量使矿岩分家,便于选采。

台阶的开采程序一般为：开掘倾斜的出入沟,开掘开段沟，进行扩帮,如图33－2。

1．首先开掘自地表±0标高到第一台阶下部平盘的出入沟AB(图３３-2ａ);2．沿台阶全长开掘开段沟BC(图33-2b）；3．在开段沟旁建立采掘工作面，在工作面推进过程中,逐条开采采掘带，每采一个采掘带,使工作线推出一个采宽。

在上部台阶工作线推出一定宽度后，下部台阶才能开掘出入沟和开端沟（图33-2c、d)，然后下台阶工作线则相应地继续推进。
