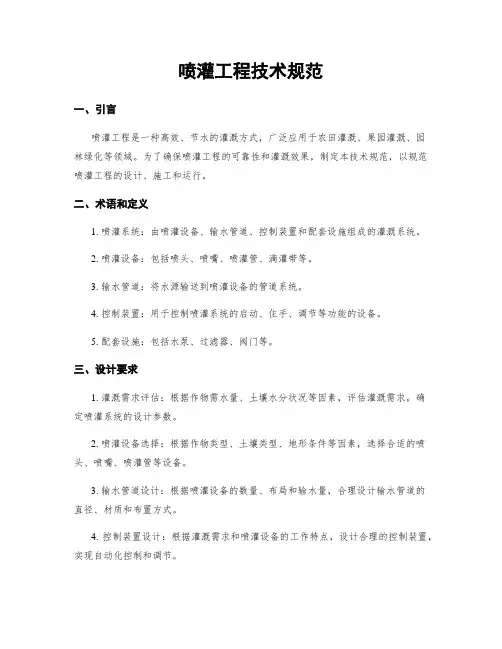

喷灌工程技术规范一、引言喷灌工程是一种高效、节水的灌溉方式，广泛应用于农田灌溉、果园灌溉、园林绿化等领域。
为了确保喷灌工程的可靠性和灌溉效果，制定本技术规范，以规范喷灌工程的设计、施工和运行。
二、术语和定义1. 喷灌系统：由喷灌设备、输水管道、控制装置和配套设施组成的灌溉系统。
2. 喷灌设备：包括喷头、喷嘴、喷灌管、滴灌带等。
3. 输水管道：将水源输送到喷灌设备的管道系统。
4. 控制装置：用于控制喷灌系统的启动、住手、调节等功能的设备。
5. 配套设施：包括水泵、过滤器、阀门等。
三、设计要求1. 灌溉需求评估：根据作物需水量、土壤水分状况等因素，评估灌溉需求，确定喷灌系统的设计参数。
2. 喷灌设备选择：根据作物类型、土壤类型、地形条件等因素，选择合适的喷头、喷嘴、喷灌管等设备。
3. 输水管道设计：根据喷灌设备的数量、布局和输水量，合理设计输水管道的直径、材质和布置方式。
4. 控制装置设计：根据灌溉需求和喷灌设备的工作特点，设计合理的控制装置，实现自动化控制和调节。
5. 配套设施设计：根据喷灌系统的规模和特点，选择合适的水泵、过滤器、阀门等设备，并合理布置。
四、施工要求1. 喷灌设备安装：按照设计要求，正确安装喷头、喷嘴、喷灌管等设备，保证其稳固、均匀、可调节。
2. 输水管道敷设：按照设计要求，选择合适的管道材质，正确敷设输水管道，保证其坡度、连接坚固、无渗漏。
3. 控制装置安装：按照设计要求，正确安装控制装置，连接各个喷灌设备和输水管道，保证其正常运行和可靠性。
4. 配套设施安装：按照设计要求，正确安装水泵、过滤器、阀门等设备，保证其正常运行和维护。
五、运行和维护1. 启动和住手：根据灌溉需求和作物生长状态，合理控制喷灌系统的启动和住手，避免过度灌溉或者不足灌溉。
2. 定期检查：定期检查喷头、喷嘴、喷灌管、输水管道等设备的工作状态，及时发现并修复漏水、阻塞等问题。
3. 清洗和维护：定期清洗喷头、喷嘴、过滤器等设备，保证其畅通和正常工作。

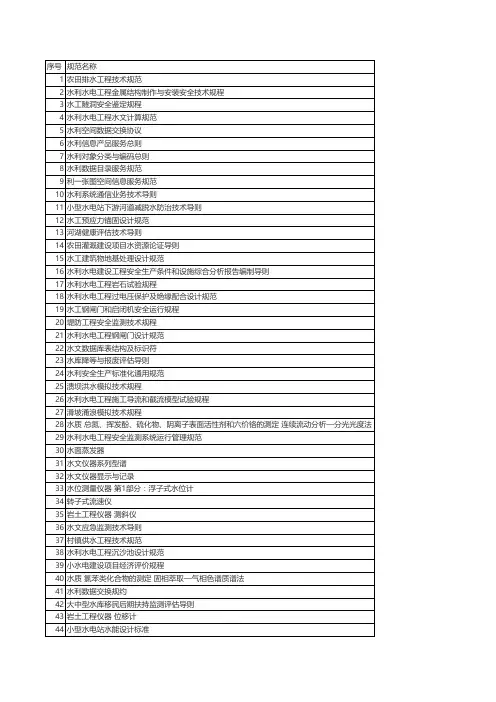

序号标准名称1建筑工程检测试验技术管理规范2建筑施工塔式起重机安装、使用、拆卸安全技术规程3城市桥梁桥面防水工程技术规程4建筑施工企业管理基础数据标准5钢筋机械连接技术规程6液压爬升模板工程技术规程7喷涂聚脲防水工程技术规程8卫星定位城市测量技术规范9建筑门窗工程检测技术规程10冷拔低碳钢丝应用技术规程11施工企业工程建设技术标准化管理规范12型钢水泥土搅拌墙技术规程13夏热冬冷地区居住建筑节能设计标准14民用建筑太阳能光伏系统应用技术规范15严寒和寒冷地区居住建筑节能设计标准16建设项目交通影响评价技术标准17建筑施工工具式脚手架安全技术规范18快速公共汽车交通系统设计规范19多联机空调系统工程技术规程20生活垃圾焚烧厂评价标准21石膏砌块砌体技术规程22建筑工程水泥-水玻璃双液注浆技术规程23刚-柔性桩复合地基技术规程24预应力筋用锚具、夹具和链接器应用技术规程25后锚固法检测混凝土抗压强度技术规程26装配箱混凝土空心楼盖结构技术规程27轻型钢结构住宅技术规程28城镇地热供热工程技术规程29二次供水工程技术规程30埋地塑料排水管道工程技术规程31海砂混凝土应用技术规范32城市地理空间信息共享与服务元数据标准33建筑施工升降机安装、使用、拆卸安全技术规程34铝合金结构工程施工规范35城市户外广告设施技术规范36生活垃圾渗透液处理技术规范37铝合金门窗工程技术规范38空间网络结构技术规程39现浇混凝土大直径管桩复合地基技术规程40城镇供热管网设计规范41城镇燃气管道非开控修复更新工程技术规程42纤维混凝土应用技术规程43抹灰砂浆技术规程44档案馆建筑设计规范45地下工程渗漏治理技术规程46展览建筑设计规范47预拌砂浆应用技术规程48龙门架及井架物料提升机安全技术规范49城市道路交叉口设计规程50燃气冷热电三联供工程技术规程51混凝土预制拼装塔基基础技术规程52高层建筑混凝土结构技术规程53城镇燃气加臭技术规程54纤维石膏空心大板复合墙体结构技术规程55城镇燃气标志标准56砌筑砂浆配合比设计规程（修订）57生活垃圾转运站评价标准58大直径扩底灌注桩技术规程59倒置式屋面工程技术规程60民用建筑绿色设计规范61植物纤维工业灰渣混凝土砌块箭镞技术规程62预制预应力混凝土装配整体式框架结构技术规程63建筑施工承插型盘扣式钢管支架安全技术规程64城市三维建模技术规范65城市遥感信息应用技术规范66建筑排水塑料管道工程技术规程67供热工程制图标准编号备案号批准日期实施日期JGJ190-2010J973-20102010.1.82010.7.1 JGJ196-2010J974-20102010.1.82010.7.1 CJJ139-2010J975-20102010.1.82010.7.1 JGJ/T204-2010J976-20102010.1.82010.7.1 JGJ107-2010J986-20102010.2.102010.10.1 JGJ195-2010J987-20102010.2.102010.10.1 JGJ/T200-2010J988-20102010.2.102010.10.1 CJJ/T73-2010J990-20102010.3.152010.10.1 JGJ/T205-2010J991-20102010.3.182010.8.1 JGJ19-2010J992-20102010.3.152010.10.1 JGJ/T198-2010J993-20102010.3.152010.10.1 JGJ/T199-2010J994-20102010.3.152010.10.1 JGJ134-2010J995-20102010.3.182010.8.1 JGJ203-2010J996-20102010.3.152010.8.1 JGJ26-2010J997-20102010.3.182010.8.1 CJJ/T141-2010J998-20102010.3.312010.9.1 JGJ202-2010J999-20102010.3.312010.9.1 CJJ136-2010J1000-20102010.3.312010.9.1 JGJ174-2010J1001-20102010.3.312010.9.1 CJJ/T137-2010J1002-20102010.4.142010.8.1 JGJ/T201-2010J1003-20102010.4.142010.8.1 JGJ/T211-2010J1004-20102010.4.142010.8.1 JGJ/T210-2010J1005-20102010.4.142010.9.1 JGJ85-2010J1006-20102010.4.172010.10.1 JGJ/T208-2010J1007-20102010.4.172010.10.1 JGJ/T207-2010J1008-20102010.4.172010.10.1 JGJ209-2010J1009-20102010.4.172010.10.1 CJJ38-2010J1010-20102010.4.172010.10.1 CJJ140-2010J1011-20102010.4.172010.10.1 CJJ143-2010J1037-20102010.5.182010.12.1 JGJ206-2010J1038-20102010.5.182010.12.1 CJJ/T144-2010J1039-20102010.5.182010.11.1 JGJ215-2010J1067-20102010.6.122010.12.1 JGJ/T216-2010J1068-20102010.7.202011.3.1 CJJ149-2010J1069-20102010.7.202011.2.1CJJ150-2010J1070-20102010.7.232011.1.1 JGJ214-2010J1071-20102010.7.202011.3.1 JGJ7-2010J1072-20102010.7.202011.3.1 JGJ/T213-2010J1073-20102010.7.232011.3.1 CJJ34-2010J1074-20102010.7.232011.1.1 CJJ/T147-2010J1075-20102010.7.232011.1.1 JGJ/T221-2010J1076-20102010.7.232011.3.1 JGJ/T220-2010J1077-20102010.7.232011.3.1 JGJ25-2010J1079-20102010.8.32011.2.1 JGJ/T212-2010J1080-20102010.8.32011.1.1 JGJ218-2010J1081-20102010.8.32011.2.1 JGJ/T223-2010J1082-20102010.8.32011.1.1 JGJ88-2010J1083-20102010.8.32011.2.1 CJJ152J1084-20102010.8.182011.3.1 CJJ145-2010J1085-20102010.8.182011.3.1 JGJ/T197-2010J1086-20102010.8.32011.1.1 JGJ3-2010J186-20102010.10.212011.10.1 CJJ/T148-2010J1091-20102010.10.212011.8.1 JGJ217-2010J1092-20102010.10.212011.8.1 CJJ/T153-2010J1093-20102010.10.212011.8.1 JGJ/T98-2010J65-20102010.11.42011.8.1 CJJ/T156-2010J1121-20102010.11.42011.8.1 JGJ/T225-2010J1122-20102010.11.42011.8.1 JGJ230-2010J1124-20102010.11.172011.10.1 JGJ/T229-2010J1125-20102010.11.172011.10.1 JGJ/T228-2010J1126-20102010.11.172011.10.1 JGJ224-2010J1127-20102010.11.172011.10.1 JGJ231-2010J1128-20102010.11.172011.10.1 CJJ/T157-2010J1129-20102010.11.172011.10.1 CJJ/T151-2010J1130-20102010.11.172011.8.1 CJ/T29J1136-20102010.12.102011.10.1 CJ/T78J1137-20102010.12.102011.8.1。
1 总则1．0．1 为了使节水灌溉工程建设和管理技术可行、经济合理，促进节水灌溉事业和经济社会可持续发展，制定本标准。
1．0．2 本标准适用于新建、扩建或改建的农、林、牧业等节水灌溉工程的规划、设计、施工、验收、管理和评价。
1．0．3 节水灌溉工程建设应做到因地制宜，保证质量，加强管理，并与农艺、生物和管理措施结合，实现水资源合理配置与高效利用，提高农业灌溉保障能力，保护生态环境。
1．0．4 节水灌溉工程应明晰产权，并建立健全管理组织，完善运行管理规章制度，注重工程的持久良性运行。
1．0．5 节水灌溉工程建设和管理除应符合本标准外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 节水灌溉water-saving irrigation根据作物需水规律和当地供水条件，高效利用降水和灌溉水，以取得农业最佳经济效益、社会效益和环境效益的综合措施。
2．0．2 渠道防渗canal seepage control减少渠道水量渗漏损失的技术措施。
2．0．3 管道输水灌溉Irrigation with pipe conveyance由水泵加压或自然落差形成的有压水流通过管道输送到田间给水装置，采用地面灌溉的方法。
2．0．4 喷灌sprinkler irrigation利用专门设备将有压水流通过喷头喷洒成细小水滴，落到土壤表面进行灌溉的方法。
2．0．5 微灌microirrigation通过管道系统与安装在末级管道上的灌水器，将水和作物生长所需的养分以较小的流量，均匀、准确地直接输送到作物根部附近土壤的一种灌水方法。
2．0．6 改进地面灌溉improved surface irrigation改善灌溉均匀度和提高灌溉水利用率的沟、畦、格田灌溉技术。
2．0．7 注水灌local irrigation with injection利用专门设备将一定量的水注入作物（种子）根区的土壤中，改善土壤墒情，满足种子发芽和保苗需水的一种局部灌水方法，也称坐水种。

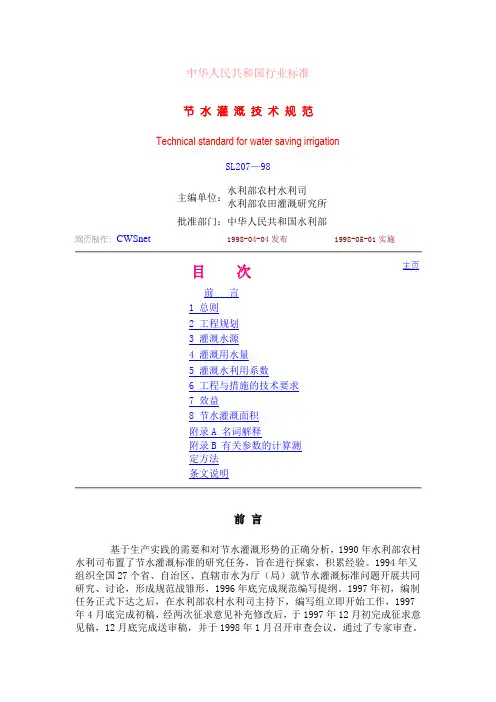

中华人民共和国行业标准节水灌溉技术规范Technical standard for water saving irrigationSL207—98主编单位：水利部农村水利司水利部农田灌溉研究所批准部门：中华人民共和国水利部网页制作：CWSnet1998-04-04发布1998-05-01实施目次主页前言1 总则2 工程规划3 灌溉水源4 灌溉用水量5 灌溉水利用系数6 工程与措施的技术要求7 效益8 节水灌溉面积附录A 名词解释附录B 有关参数的计算测定方法条文说明前言基于生产实践的需要和对节水灌溉形势的正确分析，1990年水利部农村水利司布置了节水灌溉标准的研究任务，旨在进行探索，积累经验。
1994年又组织全国27个省、自治区、直辖市水为厅（局）就节水灌溉标准问题开展共同研究、讨论，形成规范战雏形，1996年底完成规范编写提纲。
1997年初，编制任务正式下达之后，在水利部农村水利司主持下，编写组立即开始工作，1997年4月底完成初稿，经两次征求意见补充修改后，于1997年12月初完成征求意见稿，12月底完成送审稿，并于1998年1月召开审查会议，通过了专家审查。
SL207—98（节水灌溉技术规范》分总则、工程规划、灌溉水源、灌溉用水量、灌溉水的利用系数、工程与措施的技术要求、效益、节水灌溉面积，共8章40条和2个附录。
它既反映中国现阶段水平，又借鉴国外先进技术；既坚持高起点、高要求，又注重实用性与可操作性；既重视水利建设规范的共性，又突出节水灌溉的特点，充分吸收了我国节水灌溉发展中的先进技术和成功经验。
本规范解释单位：水利部农村水利司本规范主编单位：水利部农村水利司水利部农田灌溉研究所本规范参编单位：中国灌溉排水技术开发培训中心华北水利水电学院北京研究生部水利部科学技术司黑龙江省水利厅广西自治区水利厅甘肃省水利厅河北省水利厅本规范主要起草人：李英能黄修桥沈秀英窦以松赵乐诗王晓玲李赞堂马济元袁辅恩陈杰臣武福学宋伟1 总则1.0.1为了使节水灌溉工程建设有一个合理、可行、统一的衡量尺度，促进节水灌溉事业的健康发展，制定本规范。

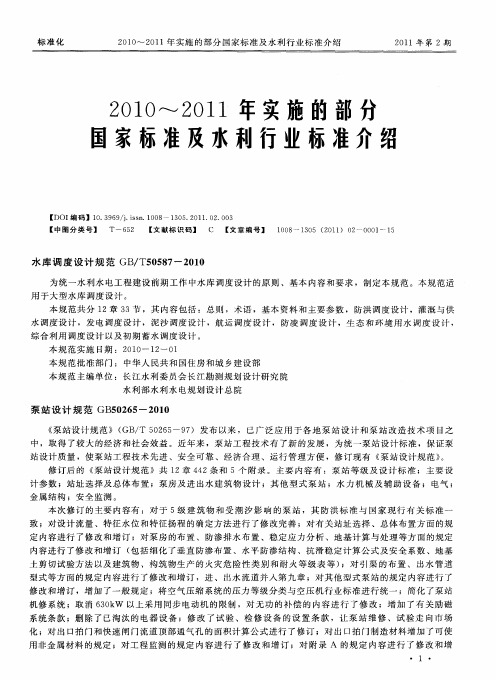

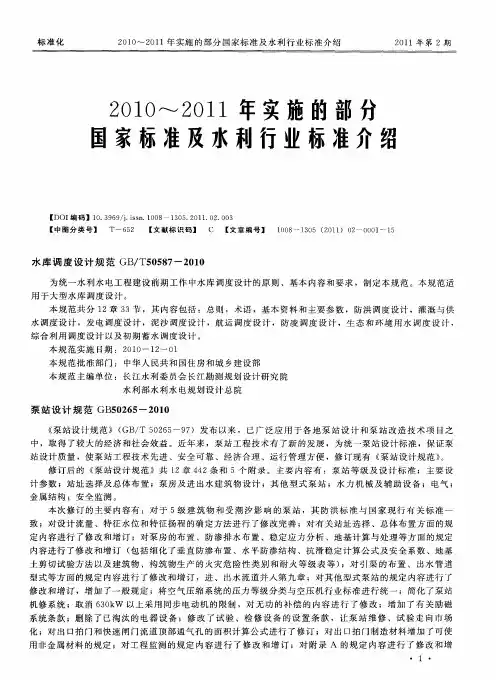

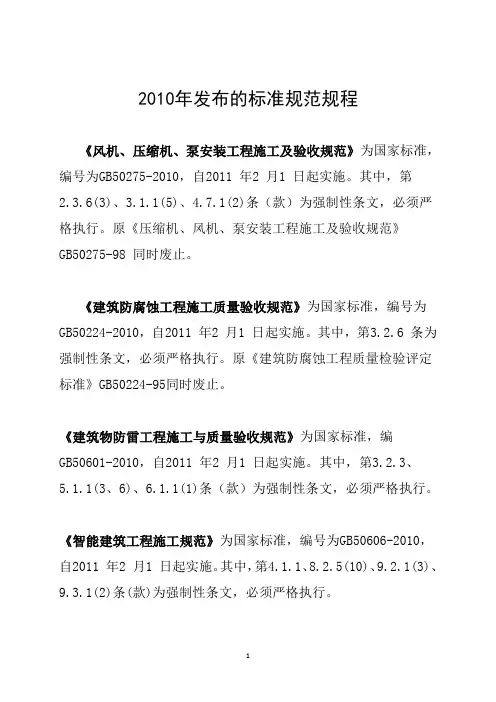

2010年发布的标准规范规程《风机、压缩机、泵安装工程施工及验收规范》为国家标准，编号为GB50275-2010，自2011 年2 月1 日起实施。
其中，第2.3.6(3)、3.1.1(5)、4.7.1(2)条（款）为强制性条文，必须严格执行。
原《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 同时废止。
《建筑防腐蚀工程施工质量验收规范》为国家标准，编号为GB50224-2010，自2011 年2 月1 日起实施。
其中，第3.2.6 条为强制性条文，必须严格执行。
原《建筑防腐蚀工程质量检验评定标准》GB50224-95同时废止。
《建筑物防雷工程施工与质量验收规范》为国家标准，编GB50601-2010，自2011 年2 月1 日起实施。
其中，第3.2.3、5.1.1(3、6)、6.1.1(1)条（款）为强制性条文，必须严格执行。
《智能建筑工程施工规范》为国家标准，编号为GB50606-2010，自2011 年2 月1 日起实施。
其中，第4.1.1、8.2.5(10)、9.2.1(3)、9.3.1(2)条(款)为强制性条文，必须严格执行。
《制冷设备、空气分离设备安装工程施工及验收规范》为国家标准，编号为GB50274-2010，自2011 年2 月1 日起实施。
其中，第2.1.10、3.1.4(1)、3.1.9、3.1.10、3.13.5(7)条(款)为强制性条文，必须严格执行。
原《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98 同时废止。
《铸造设备安装工程施工及验收规范》为国家标准，编号GB50277-2010，自2011 年2 月1 日起实施。
其中，第3.2.1、5.3.2 条为强制性条文，必须严格执行。
原《铸造设备安装工程施工及验收规范》GB50277-98 同时废止。
《洁净室施工及验收规范》为国家标准，编号为GB50591-2010，自2011 年2 月1 日起实施。
喷灌工程技术规范一、引言喷灌工程技术规范是为了指导和规范喷灌工程设计、施工、运行和维护，确保喷灌系统的高效、稳定和可靠运行，提高农田灌溉水利设施的水资源利用效率和农业生产的质量与效益。
本规范适合于农田喷灌工程的设计、施工和管理。
二、术语和定义2.1 喷灌系统：指由喷灌设备、喷灌管网、供水系统和控制系统组成的整体灌溉系统。
2.2 喷灌设备：指喷头、喷嘴、喷头支架等用于喷灌的设备。
2.3 喷灌管网：指连接喷头或者喷嘴的管道系统，用于输送灌溉水。
2.4 供水系统：指供应灌溉水的水源、泵站、水泵等设施。
2.5 控制系统：指用于控制喷灌系统运行的自动化设备和仪器。
2.6 喷灌工程：指喷灌系统的设计、施工和运行维护等工作的总称。
三、设计要求3.1 喷灌系统的设计应根据农田的土壤类型、作物类型、气候条件和水资源状况等因素进行合理的选择和配置。
3.2 喷头或者喷嘴的选择应根据作物的需水量、灌溉周期和土壤的渗透性等因素进行合理的确定。
3.3 喷头或者喷嘴的布置应考虑到作物的生长特点和地形条件，确保喷灌水能均匀覆盖作物的生长区域。
3.4 喷灌管网的设计应满足灌溉水的输送要求，管道的材质和尺寸应符合国家标准，并考虑到管道的防腐、防蚀和耐用性。
3.5 供水系统的设计应确保供水的稳定和可靠，水源的选择应充分考虑水质和水量的要求。
3.6 控制系统的设计应考虑到喷灌系统的自动化程度和控制精度，选择合适的控制设备和仪器。
四、施工要求4.1 喷头或者喷嘴的安装应按照设计要求进行，确保固定坚固和喷洒方向正确。
4.2 喷灌管网的铺设应符合设计要求，管道的连接应坚固可靠，管道的坡度应符合排水要求。
4.3 供水系统的安装应按照设计要求进行，水泵和管道的连接应密封严密，泵站的建设应符合相关安全规范。
4.4 控制系统的安装应按照设计要求进行，控制设备和仪器的连接应正确可靠，控制程序的编写应符合实际运行需要。
五、运行和维护要求5.1 喷灌系统的运行应按照设计要求进行，定期检查和维护喷头或者喷嘴，确保喷洒效果良好。

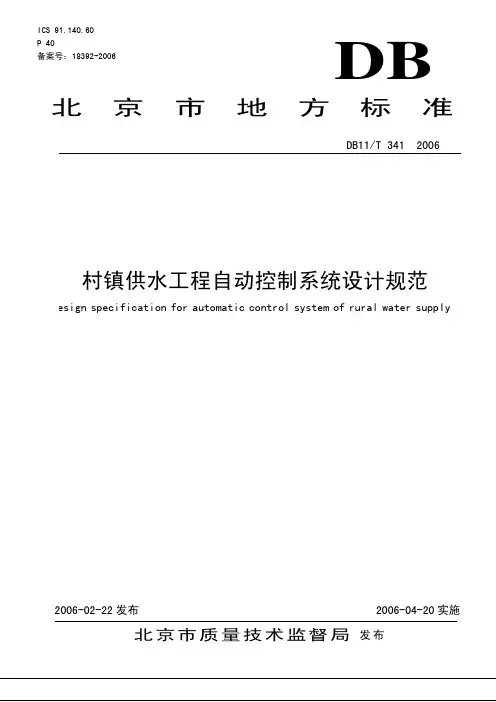

ICS 91.140.60DB P 40备案号：18392-2006村镇供水工程自动控制系统设计规范 esign specification for automatic control system of rural water supply2006-02-22发布2006-04-20实施北京市质量技术监督局发布DB11/T 341—2006目 录前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 自动控制系统分类及其应用条件 (3)4.1 自动控制系统分类 (3)4.2 各类自动控制系统设计的应用条件 (4)5 计算机监控系统 (4)5.1 一般规定 (4)5.2 硬件配置 (4)5.3 软件要求 (5)5.4 辅助设计 (6)5.5 监控项目设置 (6)6 过程检测仪表设置 (6)7 设计文件组成 (9)7.1 计算机监控系统设计文件 (9)7.2 初步设计阶段设计文件组成 (9)7.3 施工图设计阶段设计文件组成 (9)附录A (11)附录B (12)参考文献 (13)IDB11/T 341—2006II前 言为规范北京市辖区内村镇供水工程自动控制系统设计，明确不同类别水厂自动控制系统应达到的主要功能和技术指标，制定本标准。
本标准由北京市水务局提出并归口。
本标准主要起草单位：北京市水利水电技术中心。
本标准参加起草单位：中国水利水电科学研究院。
北京万澎科技有限公司。
北京新水京威水务工程有限公司。
本标准主要起草人：何浩、窦以松、赵福生、崔彩林、白健、胡孟、潘青、刘栋、莫余诚、刘文朝、赵洁群、丁建新、史海波、李晓亮。
DB11/T 341—2006 村镇供水工程自动控制系统设计规范1 范围本标准规定了村镇供水工程自动控制系统设计的术语和定义、计算机监控系统设计、过程检测仪表设置和设计文件组成等。
本标准适用于北京市辖区内村镇供水工程自动控制系统的设计。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
喷灌工程技术规范引言概述：喷灌工程技术规范是指在农业灌溉领域中，对喷灌系统设计、施工、运行和维护等方面的要求和规定。
喷灌技术规范的制定旨在保障喷灌系统的正常运行，提高灌溉效率，减少资源浪费，保护环境。
本文将详细介绍喷灌工程技术规范的内容和要求。
一、设计要求1.1 喷灌系统设计应符合当地气候条件和土壤特性，确保灌溉水能够充分渗透到根系区。
1.2 喷灌系统设计应考虑到农作物的生长周期和灌溉水需求，合理确定灌溉水量和灌溉频率。
1.3 喷灌系统设计应考虑到农田地形和土壤类型，合理布置管道和喷头，确保灌溉水均匀分布。
二、施工要求2.1 喷灌系统施工应按照设计要求进行，严格控制施工质量，确保管道连接牢固、喷头位置准确。
2.2 喷灌系统施工过程中应注意保护环境，避免对土壤和水源造成污染。
2.3 喷灌系统施工完成后应进行系统调试和检测，确保系统运行正常。
三、运行管理3.1 喷灌系统运行时应定期检查管道和喷头是否漏水或堵塞，及时进行维护和清洁。
3.2 喷灌系统运行中应控制灌溉水量和灌溉频率，根据作物需水量和土壤湿度进行调整。
3.3 喷灌系统运行过程中应注意灌溉水质，避免使用含有过多杂质和盐分的水源。
四、维护保养4.1 喷灌系统应定期进行维护保养，清洁喷头和过滤器，更换老化损坏的部件。
4.2 喷灌系统冬季停用时应注意排空管道和喷头，避免冻裂。
4.3 喷灌系统长期停用时应进行系统检查和维护，确保系统完好无损。
五、技术改进5.1 喷灌系统应定期进行技术改进，采用新型喷头和控制器，提高灌溉效率。
5.2 喷灌系统应引入智能化管理系统，实现远程监控和自动化操作，提高管理水平。
5.3 喷灌系统应加强研究和实践，不断提升技术水平，推动喷灌技术的发展。
结论：喷灌工程技术规范是确保喷灌系统正常运行和提高灌溉效率的重要保障。
设计、施工、运行、维护和技术改进等方面的规范要求，都是为了实现灌溉水资源的合理利用和农田生产的增产增效。
只有严格遵守技术规范，喷灌系统才能发挥最大的效益，为农业生产做出更大贡献。
ICS 65.060.35
B01
备案号：28407-2010 DB11 北京市地方标准
DB11/T 722—2010
节水灌溉工程自动控制系统设计规范
Design specification of automatic control system for water saving
irrigation
2010-06-28发布2010-10- 01实施
目次
前言 (II)
1 范围 (1)
2 规范性引用文件 (1)
3 术语和定义 (1)
4 总体要求 (1)
5 自动控制系统 (2)
6 辅助设计 (3)
7 设计文件组成 (4)
参考文献 (5)
前言
为规范节水灌溉工程自动控制系统的设计，明确节水灌溉工程自动控制系统应达到的功能要求和技术指标，制定本标准。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由北京市水务局提出并归口。
本标准由北京市水务局负责组织实施。
本标准负责起草单位：北京市水利水电技术中心
本标准参加起草单位：扬州大学，中国水利水电科学研究院
本标准主要起草人：何浩，李彬，李春喜，胡孟，胡明罡，金兆森，孙青松，窦以松，张晓辉，郭强，田金霞，单军，李黔湘，毛德发，税蓬勃，裴永刚，潘琼芝，贺启有，王红雷
II
DB11/T 722—2010 节水灌溉工程自动控制系统设计规范
1 范围
本标准规定了节水灌溉工程自动控制系统的总体要求、软硬件设计、辅助设计以及设计文件组成等。
本标准适用于设施农业等节水灌溉工程自动控制系统的设计。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.56 电工术语自动控制
GB/T 17212 工业过程测量和控制术语和定义
GB 50057 建筑物防雷设计规范
DB11/T 341 村镇供水工程自动控制系统设计规范
DB11/T 557 设施农业节水灌溉工程技术规程
3 术语和定义
GB/T 2900.56、GB/T 17212、GB 50057、DB11/T 341及DB11/T 557界定术语和定义适用于本文件。
4 总体要求
4.1 一般规定
4.1.1 对作物生长环境参数波动范围有一定要求、工程规模较大、分布范围较广、人工控制操作复杂，且经济条件较好，具有特殊要求的节水灌溉工程，宜采用自动控制系统。
4.1.2 节水灌溉工程自动控制系统，应符合下列规定：
a)实用可靠、技术设备先进、操作维护简单；
b)具有手动控制的功能；
c)根据土壤含水率变化能自动调节灌溉时间或停止灌溉；
d)系统响应时间不超过1s；
e)平均无故障时间不小于8712h/a，系统维修时间不大于48h/a；
f)出现管道破裂等故障时能及时停机。
4.2 系统类型
4.2.1 集中式控制系统
4.2.1.1 系统应设置单台灌溉控制器或计算机并配置相应的数据采集与控制接口设备。
DB11/T 722—2010
4.2.1.2 系统宜采集下列信号：
a)水泵运行状态（启动、停止）、故障信号；
b)系统运行的保护、故障与报警；
c)用水量、降水量、管网压力、水塔或水箱水位等；
d)土壤温度和含水率信号；
e)加肥量、加药量及其投加装置的运行状态。
4.2.1.3 系统宜控制下列设备：
a) 水泵；
b) 灌水控制阀；
c) 过滤装置；
d) 加药、加肥装置等。
4.2.2 分布式控制系统
4.2.2.1 系统应设置2台及以上灌溉控制器并配置相应的数据采集与控制接口设备。
4.2.2.2 设立控制计算机与区域灌溉控制器组成网络，并留有与上级管理系统的通信接口。
4.2.2.3 采集信号，按本标准4.2.1.2的规定执行。
4.2.2.4 控制设备，按本标准4.2.1.3的规定执行。
4.3 互锁与联动
4.3.1 易引起操作失误或与流程冲突的环节，宜考虑完整的互锁与联动设计，设立操作警告或提醒信号，并进行二次确认。
4.3.2 下列环节宜设计互锁、约束或联动功能：
a)灌水控制阀的启闭与水泵启闭联动；
b)电气设备控制流程互锁；
c)灌水控制阀开启数量与灌溉系统流量调节联动；
d)轮灌组灌水时间应受约束于灌水周期；
e)加肥加药装置控制与加肥加药比例联动。
5 自动控制系统
5.1 一般规定
5.1.1 系统应具有抗干扰能力。
5.1.2 系统现场控制设备应设置紧急停止按钮。
5.2 系统硬件
5.2.1 系统硬件宜由下列部分组成：
a)计算机硬件系统；
b)通信网络与设备；
c)由灌溉控制器组成的测量与控制单元；
2
DB11/T 722—2010
d)传感器；
e)UPS电源以及其他设备等。
5.2.2系统硬件设计宜满足下列要求：
a)计算机硬件及外部设备的配置在满足系统的要求下，留有升级、扩展的空间；
b)输入输出接口采用通用接口，特殊接口设置通信网关；
c)通信网络采用星型拓扑结构及开放式通信协议；
d)通信组网优先采用有线方式；
e)输入输出(I/O)点数满足系统要求，并留有不低于15％的余量。
5.2.3传感器与控制仪表，应符合下列要求：
a)传感器的精度和量程满足系统控制及参数测量精度的要求；
b)传感器与控制仪表设立在空气流通、有代表性位置，远离强磁场、电场与热源，并方便人工观
测与记录。
有防水要求时，应做好防水保护设计；
c)传感器与控制仪表的输入输出信号引接线采用屏蔽电缆并正确接地；
d)传感器与控制仪表的防盗安全措施符合设计要求。
5.3 系统软件
5.3.1 软件设计应根据系统实现功能、控制方式、工程规模、经济条件等因素综合确定。
5.3.2 软件宜采用便于功能扩展的模块化结构。
5.3.3 分布式控制系统应按功能要求，分别配置中央控制站和现场分站软件；且保证各个分站不依赖中央控制站，可独立对所属区域或设备实施测量与控制。
5.3.4 集中式与分布式控制系统软件宜具有下列功能：
a)身份识别与访问级别权限管理；
b)规模的可扩展和数据的可修改；
c)警告与报警；
d)关键操作程序的二次确认；
e)系统诊断；
f)监测与控制画面、系统还原及数据备份、实时趋势曲线、数据存储、应用报表、查询与打印、
日志管理等。
6 辅助设计
6.1 电源
6.1.1 UPS电源，应按运行方式和负荷大小、允许中断供电时间、电压及频率波动范围等各项性能指标进行选择，且其额定输出功率应大于计算机各设备额定功率总和的1.5倍。
6.1.2 供电电源断电时，UPS电源持续供电时间不应小于30min。
6.1.3 供电电源或UPS电源应由配电柜引出专用回路。
6.2 防雷与接地
6.2.1 自动控制系统应具有一定的防雷能力。
DB11/T 722—2010
6.2.2 系统接地采用专用接地装置时，接地电阻值不应大于4Ω；采用共用接地装置时，接地电阻值不应大于1Ω。
接地干线宜采用截面积不小于16mm2的多股铜芯绝缘导线。
6.2.3 控制中心应设置等电位连接网络。
7 设计文件组成
7.1 设计说明书应包括下列内容：
a)节水灌溉工程概况；
b)总体设计；
c)系统类型与控制方式；
d)功能设计；
e)通信网络设计；
f)系统主要配置；
g)系统安装与维护管理；
h)投资概算。
7.2 I/O清单应在控制原理图上按表1格式列出：
表1 I/O清单表示格式
AI AO DI DO
M N L P 注：M、N、L、P为各类输入、输出点的数量。
7.3 设备材料清单应包括下列各项：
a)硬件配置清单；
b)软件配置清单；
c)辅助设备清单；
d)配套材料清单。
7.4 设计图件应包括下列图样：
a)控制系统原理图；
b)控制系统网络结构分布图；
c)中央控制站与现场分站布置接线图；
d)室内外电缆接线布置图；
e)防雷接地系统图。
4
DB11/T 722—2010
参考文献
[1] GB/T 50265 泵站设计规范
[2] HG /T 20513 仪表系统接地设计规定
[3] HG /T 20700 可编程控制器系统设计规定
