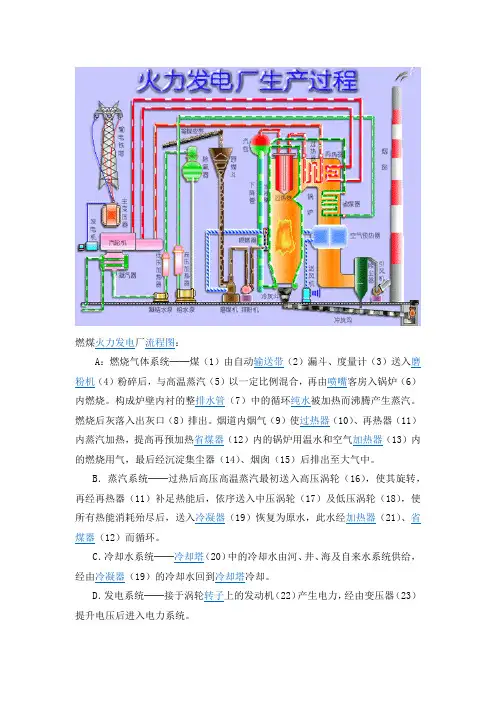

燃煤火力发电厂流程图：A：燃烧气体系统──煤（1）由自动输送带（2）漏斗、度量计（3）送入磨粉机（4）粉碎后，与高温蒸汽（5）以一定比例混合，再由喷嘴客房入锅炉（6）内燃烧。
构成炉壁内衬的整排水管（7）中的循环纯水被加热而沸腾产生蒸汽。
燃烧后灰落入出灰口（8）排出。
烟道内烟气（9）使过热器（10）、再热器（11）内蒸汽加热，提高再预加热省煤器（12）内的锅炉用温水和空气加热器（13）内的燃烧用气，最后经沉淀集尘器（14）、烟囱（15）后排出至大气中。
B．蒸汽系统──过热后高压高温蒸汽最初送入高压涡轮（16），使其旋转，再经再热器（11）补足热能后，依序送入中压涡轮（17）及低压涡轮（18），使所有热能消耗殆尽后，送入冷凝器（19）恢复为原水，此水经加热器（21）、省煤器（12）而循环。
C．冷却水系统──冷却塔（20）中的冷却水由河、井、海及自来水系统供给，经由冷凝器（19）的冷却水回到冷却塔冷却。
D．发电系统──接于涡轮转子上的发动机（22）产生电力，经由变压器（23）提升电压后进入电力系统。
锅炉给水泵、凝结水泵、真空泵、低加疏水泵在运行中起到的作用是什么？低加的作用是经汽轮机做完功的乏汽经凝汽器冷却后成水，由凝结泵抽至低压加热器加热后送往除氧器里。
高加的作用是从除氧器里的水经给水泵抽至高压加热器加热后送往锅炉对流管。
1.锅炉给水泵不知道你说的是给水泵呢，还是炉水泵。
给水泵的话，是把除氧器除氧后的水（大型机组一般还要通过高加加热）送到锅炉（汽包炉的话就进汽包；如果是直流炉就直接进入换热器）。
炉水泵的话就是指在强迫循环炉中，为建立炉水循环提供动力的泵（自然循环炉就没有这个，是靠密度差形成循环），所谓炉水循环具体就是指炉水从汽包经过下降管进入下水包，经炉水泵升压进入水冷壁，最后回到汽包的这个循环过程。
2.凝结水泵是指凝气式机组，在凝汽器回收了工质后，经过化学单位或者凝结水精滤装置（作用是一样的，都是对凝结后的水进行水质处理）后，通过凝结水泵再次打回系统，进行重复利用。
火电厂用水流程图火力发电厂用水流程图部分蒸汽供应给工业和住宅供热机组，以补充水和淡化水箱以去除化学水。
凝汽器除氧器锅炉产生蒸汽，将汽轮机动力城的化学废水推至脱硫工艺水箱补充水。
市政脱硫工艺水箱补充水并蒸发脱硫吸收塔。
进行湿法脱硫以蒸发浓缩的循环水。
浓缩循环水供应至脱硫工艺水箱，以补充水并对废水进行脱硫。
循环水在贮灰器中搅拌(排放)以冷却冷凝器循环水。
回水+火力发电厂用水工艺描述火力发电厂用水主要分为三部分:第一部分是机组热力系统用水:原水→化水生产，脱盐水由水处理设备生产(产生约10%的浓水)。
排放至脱硫系统再利用)→通过除盐泵输送至汽轮机凝汽器作为热力系统的补水→与凝结水混合后通过凝结泵输送至除氧器→通过加热输送至锅炉除氧→加热至锅炉蒸汽驱动汽轮机做功发电→部分蒸汽被凝汽器循环水冷却并冷凝成凝结水形成连续循环，另一部分蒸汽用于工业或民用供热，蒸汽不回收的第二部分是循环水系统水:原水→直接供给冷却塔水池→水通过循环泵送至冷凝器冷却蒸汽→冷却水返回冷却塔水池形成连续循环随着原水循环次数的增加，冷却水会自然蒸发浓缩，水质会逐渐恶化。
为了保证水质，部分浓水(约占原水总量的5%)需要排入脱硫系统进行回用。
的第三部分为湿法脱硫系统用水:10%的浓水来自化学水生产和循环水，浓水来自脱硫工艺水箱至脱硫制浆系统，与石灰石粉混合制成脱硫浆液，输送至脱硫吸收塔与烟气反应，吸收烟气中的二氧化硫，热烟气携带大部分水从烟囱排出，石膏携带一小部分水至石膏脱水系统。
脱水后会产生少量废水(约占全厂原水消耗量的5%),部分机组会利用这部分废水作为干灰搅拌加湿水，实现废水零排放有些机组不能充分利用废水，少量废水经处理后排放。
目前，公司正在进行废水零排放改造，目标是在XXXX之前通过实施脱硫废水闪蒸等处理方法实现废水零排放。
火电厂SPC、GTS及MSA系统解决方案1．火力发电概述火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压的水蒸汽，然后再由水蒸汽推动汽轮机并带动发电机组来发电的方式的总称。
火力发电根据使用的燃料不同，可分为石油火力发电、煤炭火力发电和LNG（液化天然气）火力发电等种类。
火力发电是传统的电力能源获取手段之一，尤其是在缺少水资源的地区。
与水力发电相比，火力发电具有投资少、见效快的特点，不过火力发电存在着对环境造成严重污染的缺点。
我国的煤炭资源储备丰富，现已探明的煤炭保有储量达10,000亿吨，每年可供应20亿吨的煤炭，因此煤炭成为国内众多火电厂的首选燃料，发挥着举足轻重的作用。
凝汽式燃煤火力发电厂生产示意图：2．燃煤火力发电流程：燃煤发电厂的主要设备系统包括：煤炭供给系统、给水系统、蒸汽供给系统、冷却系统、电气系统及辅助处理设备，其中锅炉、汽轮机和发电机组是整个发电系统中的关键设备。
燃煤火力发电流程图：说明：1)原煤被输煤设备从储煤场送到锅炉的原煤斗中；2)给煤器将原煤斗的原料送至磨煤机中磨成煤粉；3)煤粉被送至分离器中进行分离，合格的煤粉送到煤粉仓储存中；4)煤粉由给粉机送到锅炉本体的喷燃器，再由喷燃器喷到炉膛内燃烧（直吹式锅炉将煤粉分离后直接送入炉膛）；5)煤粉燃烧后放出大量的热量将炉膛四周水冷壁管内的水加热成汽水混合物；6)汽水混合物被锅炉汽包内的汽水分离进行分离，分离出的水经下降管送到水冷壁管继续加热；7)分离出的蒸汽送到过热器中加热成符合规定温度和压力的过热蒸汽；8)过热蒸汽送到汽轮机，推动汽轮机旋转，汽轮机带动发电机组从而产生三相电能；9)三相电能通过引线经变压器变压后引出送往电网。
10)在汽轮机内做功推动汽轮机的过热蒸汽被凝汽器冷却成凝结水；11)凝结水由水泵送到低压加热器加热成热水并送到除氧器内除氧；12)除氧后的热水由水泵送到高压加热器加热，最后送到锅炉继续进行热力循环。
