(完整word版)《电路分析基础》复习题

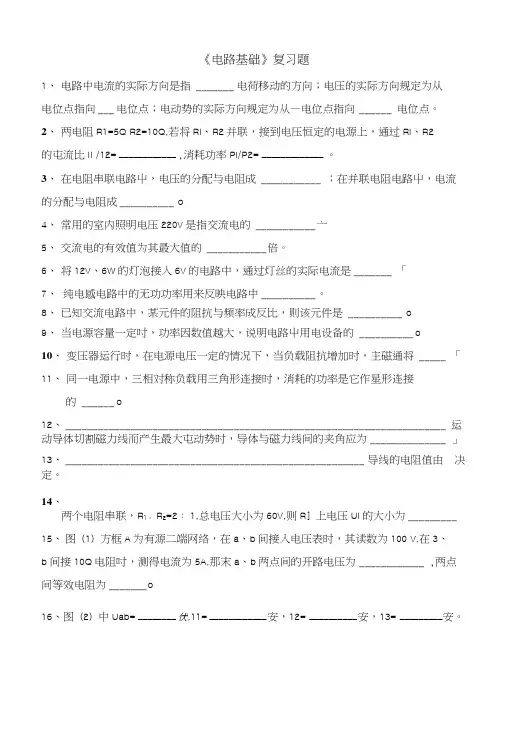

《电路基础》复习题1、电路中电流的实际方向是指 _______ 电荷移动的方向；电压的实际方向规定为从电位点指向___ 电位点；电动势的实际方向规定为从—电位点指向______ 电位点。

2、两电阻R1=5Q R2=10Q,若将Rl、R2并联，接到电压恒定的电源上，通过Rl、R2的屯流比II /12= ____________ ,消耗功率Pl/P2= _____________ 。

3、在电阻串联电路屮，电压的分配与电阻成 ___________ ；在并联电阻电路屮，电流的分配与电阻成__________ o4、常用的室内照明电压220V是指交流电的 ___________ 亠5、交流电的有效值为其最大值的 ___________ 倍。

6、将12V、6W的灯泡接入6V的电路中，通过灯丝的实际电流是_______ 「7、纯电感电路中的无功功率用来反映电路中__________ 。

8、已知交流电路中，某元件的阻抗与频率成反比，则该元件是 __________ o9、当电源容量一定吋，功率因数值越大，说明电路屮用电设备的 __________ o10、变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通将 _____ 「11、同一电源中，三相对称负载用三角形连接时，消耗的功率是它作星形连接的 ______ o12、______________________________________________________________________ 运动导体切割磁力线而产生最大屯动势时，导体与磁力线间的夹角应为______________ 」13、_______________________________________________________ 导线的电阻值由决定。

14、两个电阻串联，R1： R2=2： 1,总电压大小为60V,则R］上电压Ui的大小为_________ 15、图（1）方框A为有源二端网络，在a、b间接入电压表时，其读数为100 V,在3、b间接10Q电阻吋，测得电流为5A,那末a、b两点间的开路电压为____________ ,两点间等效电阻为_______ o16、图（2）中Uab= ________ 伏,11= ____________ 安，12= __________ 安，13= _________ 安。

电路分析基础复习题及答案1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。

（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：√2、理想电流源的输出电流和电压是恒定的，不随负载变化。

（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。

( ) 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。

（ ） 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×5、导体的长度和截面都增大一倍，其电阻值也增大一倍。

（ ）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题； 难易程度：易 答案：×6、电压的实际方向规定为（ ）指向（ ），电动势的实际方向规定为由（ ）指向（ ）。

知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：高电压，低电压，低电压，高电压7、测量直流电流的直流电流表应串联在电路当中，表的 端接电流的流入端，表的 端接电流的流出端。

知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易 答案：正，负8、工厂中一般动力电源电压为 ，照明电源电压为 。

以下的电压称为安全电压。

如果考虑相位差，设︒∠=•10220A U ，则•B U = ，•C U = 。

知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题； 难易程度：易答案：380伏，220伏，36伏，︒-∠=•110220B U ︒∠=•130220C U9、用交流电表测得交流电的数值是其 值。

受控源是大小方向受电路中其他地方的电压或电流控制的电源。

《电路分析基础》复习题1及答案一、简答题。

（2×5分=10分）1．常用的提高功率因数的方法是什么？功率因数低有哪些危害？ 2．在三相电路中，中线有哪些作用？中线应用需要注意哪些问题？二、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。

（10×2分=20分）1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。

A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同，但电路组成的三要素均可归结为( )。

A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中，R ab 、R cd 分别为( )。

A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4，则A 点电位为( ) 。

A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。

A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。

8.变压器是根据( )原理制成的一种静止电器。

A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中，以下关系式正确的是( )。

A. iu X C C = B.••=IU X CC C.iU X CC = D. C C X I j U ••=10. 图示电路中，电流I 的值为( )。

A. -8AB. 8AC. 4AD. -4A三、已知一个正弦电压的初相角为300，当t =0时，其瞬时值为u o =155.5V ，试求该电压的最大值及有效值。

电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。

可编辑修改精选全文完整版电路分析基础练习题及答案第1章 习题一、填空题1-1.通常，把单位时间内通过导体横截面的电荷量定义为 。

1-2.习惯上把 运动方向规定为电流的方向。

1-3.单位正电荷从a 点移动到b 点能量的得失量定义为这两点间的 。

1-4.电压和电流的参考方向一致，称为 方向。

1-5.电压和电流的参考方向相反，称为 方向。

1-6.电压和电流的负值，表明参考方向与实际方向 。

1-7.若P>0（正值），说明该元件 功率，该元件为 。

1-8.若P<0（负值），说明该元件 功率，该元件为 。

1-9. 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；定律则是反映了电路的整体规律，其中 定律体现了电路中任意结点上汇集的所有 的约束关系， 定律体现了电路中任意回路上所有 的约束关系，具有普遍性。

1-10.基尔霍夫电流定律（KCL ）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 。

1-11.基尔霍夫电压定律（KVL ）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 代数和为零。

二、选择题1-1．当电路中电流的参考方向与电流的真实方向相反时，该电流A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值1-2．已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为A 、6VB 、－6VC 、14V1-3．当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为A 、Ri u =B 、Ri u -=C 、 i R u =1-4．一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为A 、200ΩB 、－200ΩC 、±200Ω1-5．两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为A 、10VB 、20VC 、30V1-6．已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω1-7．电阻是 元件，电感是 的元件，电容是 的元件。

“电路分析基础”试题 (120 分钟 )一、单项选择题（在每个小题的四个备选答案中 . 选出一个正确答案 . 并将正确答案的填入提干的括号。

每小题2分.共 40分）1、图示电路中电流i等于（）1）1A2）2A 3）3A 4）4A 7Ai42 12、图示单口网络的短路电流isc等于（）2 21）1A2）1.5A3）3A4）-1A3、图示电路中电压u 等于（）1）4V2）-4V3）6V4）-6V4、图示单口网络的开路电压u oc等于（1）3V2）4V3）5V4）9V+6V_4）1+isc 4- 10V+-22u+-2V +2++ 6V_5、图示电路中电阻R 吸收的功率 P 等于（）+3Vuoc3V -_23A R 1_1）3W2）4W3）9W4）12W6、图示电路中负载电阻R L吸收的最大功率等于（）1）0W35:12）6W+3）3WR L 4）12W6V_7、图示单口网络的等效电阻等于（） 41）2Ω a2）4Ω-3）6Ω2 i4）-2 Ω+b8、图示电路中开关断开时的电容电压u c (0 ) 等于（t 0 2 ）1）2V+ + + 2）3V4V 1F u c 2V 3）4V _ _-4）0V29、图示电路开关闭合后的电压uc( )等于（）2 21）2V ++ 2）4V 6V1Ft 0 u c 3）6V4）8V _4 2u1 -- + +-u 110、图示电路在开关断开后电路的时间常数等于（1）2S2）3S3）4S4）7S11、图示电路的开关闭合后. 电感电流i (t)等于（）1）5e2t A2）5e0.5t A3） 5(1 e 2t ) A4） 5(1 e 0.5t ) A12、图示正弦电流电路中电压u(t)的振幅等于（）1）1V2）4V3）10V4）20V13、图示正弦电流电路中电压u(t ) 的初相等于（）1）36.92）36.93）53.14）53.1）2++2 F2t 0 1F-_t 0 i5A2 1H10s 1H++u s u0.25F_ _u s (t )cos(2t)V3+u s+2H u_ _u s (t ) 5 cos(2t )V14、图示单口网络相量模型的等效阻抗等于（）1）(3+j4)2）(0.33-j0.25)3）(1.92+j1.44) a+j 43_ b4）(0.12+j0.16)15、图示单口网络相量模型的等效导纳等于（）1）(0.5+j0.5) S2）(1+j1) S3）(1-j1) S4）(0.5-j0.5) S16、图示单口网络的功率因素为（）1）0.82）0.7073）-0.64）0.617、图示电路中电阻R 吸收的平均功率P 等于（）1）12.5W2）16W3）32W4）25W18、图示电路中负载获得的最大平均功率等于（）1）2.5W2）5W3）10W4）20W19、图示单口网络的等效电感为（）1）1H2）2H a3）3.5H4）4H1aj 1j 2b3a0.25Fbw1rad / s4+3Hu s_u s (t) 10 2 cos(2t)V51F+us Z L_u s (t )10 cos(3t)V1H4H1H1Hb20、图示谐振电路的品质因数为（）1）0.012）1 3）10i s1001H1F4）100二、选择填空题（在每小题的三个备选答案. 并将正确答案的填入题干的空格。

“电路分析基础”试题(120分钟)一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 1、图示电路中电流i 等于（ ）1）1A2）3）3A 4）4A2、图示单口网络的短路电流sc i 等于（ ）1）1A2）3）3A4）-1A3、图示电路中电压 u 等于（ ）1）4V 2）-4V3）6V 4）-6V4、图示单口网络的开路电压oc u 等于（ ）1）3V2）4V 3）5V 4）9V5、图示电路中电阻R 吸收的功率P 等于（1）3W2）3）9W 4）12W6、图示电路中负载电阻 L R 1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω7A Ω16VΩu-+Ω6V 3VLR3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（1）2V 2）4V 3）6V4）8V 101）2S 2）3S 3）4S4）7S 11、图示电路的开关闭合后，电感电流)(t i 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te-- A12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（） 1）︒9.362）︒-9.362V6VF1u1Hsu Vt t u s )2cos()(=Ω3usu3）︒-1.53 4）︒1.5314、图示单口网络相量模型的等效阻抗等于（）1）(3+j4) Ω2）(0.33-j0.25) Ω3）(1.92+j1.44) Ω4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（）1）(0.5+j0.5) S2）(1+j1) S3）(1-j1) S4）(0.5-j0.5) S16、图示单口网络的功率因素为（）1）0.82）0.7073）-0.64）0.617、图示电路中电阻R吸收的平均功率P等于（）1）12.5W2）16W3）32W4）25W18、图示电路中负载获得的最大平均功率等于（）1）2.5W2）5W3）10W4）20W19、图示单口网络的等效电感为（）1）1H2）2H3）3.5H4）4H20、图示谐振电路的品质因数为（）1）0.012）13）104）100_Ω4jΩ2jabΩ-1jΩ3bF25.0u3HsuVttu s))(ab1H二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

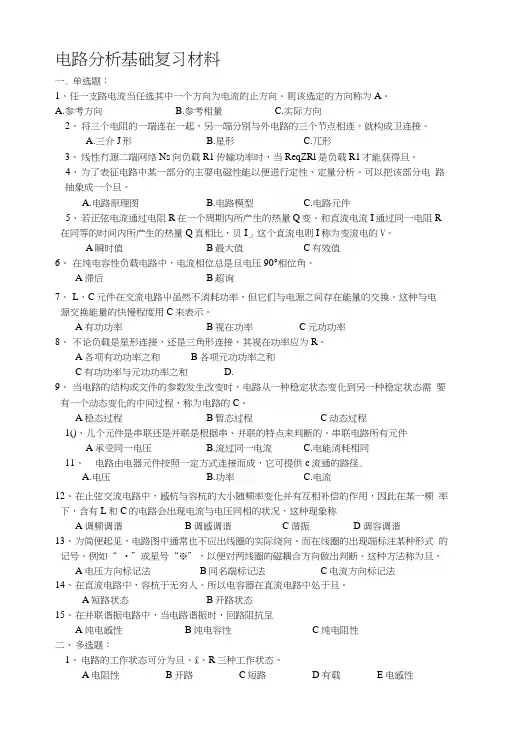

电路分析基础复习材料一.单选题：1、任一支路电流当任选其中一个方向为电流的止方向。

则该选定的方向称为A。

A.参考方向B.参考相量C.实际方向2、将三个电阻的一端连在一起，另一端分别与外电路的三个节点相连。

就构成卫连接。

A.三介J形B.星形C.兀形3、线性冇源二端网络Ns向负载R1传输功率时，当ReqZRl是负载R1才能获得旦。

4、为了表征电路中某一部分的主耍电磁性能以便进行定性、定量分析。

可以把该部分电路抽象成一个旦。

A.电路原理图B.电路模型C.电路元件5、若正弦电流通过电阻R在一个周期内所产生的热量Q变。

和直流电流I通过同一电阻R 在同等的时间内所产生的热量Q直相比，贝I」这个直流电则I称为变流电的V。

A瞬时值B最大值C有效值6、在纯电容性负载电路中，电流相位总是旦电压90°相位角。

A滞后B超询7、L、C元件在交流电路屮虽然不消耗功率，但它们与电源之间存在能量的交换。

这种与电源交换能量的快慢程度用C来表示。

A有功功率B视在功率C元功功率8、不论负载是星形连接，还是三角形连接，其视在功率应为R。

A各项有功功率之和B各项元功功率之和C有功功率与元功功率之和 D.9、当电路的结构或文件的参数发生改变时，电路从一种稳定状态变化到另一种稳定状态需要有一个动态变化的中间过程，称为电路的C。

A稳态过程B暂态过程C动态过程1()、儿个元件是串联还是并联是根据串、并联的特点来判断的。

串联电路所有元件A承受同一电压 B.流过同一电流 C.电能消耗相同11、电路由电器元件按照一定方式连接而成，它可提供c流通的路径.A.电压B.功率C.电流12、在止弦交流电路中，感杭与容杭的大小随频率变化并有互相补偿的作用，因此在某一频率下，含有L和C的电路会出现电流与电压同相的状况，这种现象称A调频调谐B调感调谐C谐振D调容调谐13、为简便起见，电路图中通常也不应出线圈的实际绕向。

而在线圈的出现端标注某种形式的记号。

例如“ •”或星号“※”，以便对两线圈的磁耦合方向做出判断。

直流电路复习一、填空题：1．电路有开路、短路和有载三种工作状态，其中短路状态要避免。

2．已知电流I AB=-2A，则电流实际方向为从B到A。

3．在一个电路中，电位参考点（即零电位点）是可以任意选定的，但各点的电位将随参考点的变化而变化。

而任意两点间的电压是不变的。

4．基尔霍夫电流定律（KCL）的数学形式为。

基尔霍夫电压定律（KVL）的数学形式为。

5．当计算出电路中某元件功率为正值，则可知该元件功率，起负载作用。

当计算出某元件功率为负值，则可知该元件______功率，起电源作用。

6、已知某元件上电流I＝－2.5A，电压U＝4.0V，且U、I取非关联参考方向，则该元件上的功率P＝10W ，是产生还是吸收功率吸收功率.二、选择题：1．熔断器在电路中的作用是( )。

A：短路保护B：过载保护C：失压保护D：欠电压保护2．已知图示电路中的E=2V，I k=2A。

电阻R1和R2消耗的总功率为（）。

A：4W B：0WC：16W D：8W3．图所示电路中的I、U分别为（）。

A：1A，10VB：2A，5VC：1A，5V三、计算题：1．如下图所示，求a点的电位Va。

2．如图所示，求开路电压Uab。

4V3、试用支路电流法求图1-27所示电路中各支路电流I1、I2与I3。

I1=2A，I2=3A，I3=-5A。

正弦交流电路复习题一、填空题1．正弦交流电的三要素为 幅值 、 角频率 、 初相位 。

6．对称三相电源是指三个电源的频率 相同 ，幅值 相等 ，相位相差 120ﾟ 。

5、在直流电路中,电感相当于一个电阻值R= 0 的元件.6、在不对称负载中三相四线制电路中的中性线________（可以，不可以）断开。

3．已知流过某个电阻元件的电流i =102sin(628t+30º)A ，I m = 、Ｉ＝ 、ψ＝ 、w ＝ 、f = 、T= 。

4．三相四线制电路中，电源为_____接法，负载为____接法。

一对称三相负载接入三相交流电源后，若U L =Up ，则此三个负载是______接法；若U L =3Up ，则此三个负载是______接法。

第1章 试题库“电路分析基础”试题(120分钟）—III一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分,共40分)1、 图示电路中电流i 等于( 2 ）1)1A2）2A 3)3A 4）4A2、图示单口网络的短路电流sc i 等于（ 1 ）1）1A2）1。

3）3A 4）—1A 3、图示电路中电压 u 等于( 2 ） 1）4V 2）-4V3)6V 4）-6V4、图示单口网络的开路电压oc u 等于（1 ）1）3V 2）4V 3）5V 4）9V5、图示电路中电阻R 吸收的功率P 等于（ 3 ） 1）3W2)4W3）9W4）12W6、图示电路中负载电阻 L R 吸收的最大功率等于（1)0W 2)6W3)3W 4）12W7、图示单口网络的等效电阻等于（ 4 ）1）2Ω2)4Ω 3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 1）2VΩ16VΩΩ2Ω1L2V2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（ )1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于(1)2S 2)3S 3）4S4）7S11、图示电路的开关闭合后,电感电流)(t i 等于（） 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te --A 12、图示正弦电流电路中电压)(t u的振幅等于（） 1)1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（） 1）︒9.362）︒-9.36 3)︒-1.53 4）︒1.5314、图示单口网络相量模型的等效阻抗等于（）1）（3+j4） Ω2)（0.33-j0。

25) Ω 3）(1。

92+j1。

44） Ω 4）(0。

12+j0.16） Ω15、图示单口网络相量模型的等效导纳等于(） 1）(0.5+j0.5） S 2）(1+j1） S 3）(1-j1) S6VF1u1Hsu Ω3usu Vt t u s )2cos(5)(=+_Ω4j aΩ1j4）(0.5-j0.5） S16、图示单口网络的功率因素为（） 1）0。

综合复习题（一）一、单选题1、u＝－100sin（6πt＋10°）V超前i＝5cos（6πt－15°）A的相位差是（）。

A、25°B、95°C、115°D、以上均不对正确答案：C2、电感、电容相串联的正弦交流电路，消耗的有功功率为（）。

A、UIB、I2XC、0D、以上均不对正确答案：C3、下列说法中，（）是正确的。

A、串谐时阻抗最小B、电路谐振时阻抗最小C、并谐时阻抗最小D、以上均不对正确答案：A4、一个具有b个支路，n个节点的电路能列出的独立回路电流方程数为( )A、bB、nC、n-1D、b-(n-1)正确答案：D5、非正弦周期量的有效值等于它各次谐波（）平方和的开方。

A、平均值B、有效值C、最大值D、以上均不对正确答案：B6、周期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值越（）。

A、大B、小C、无法判断D、以上均不对正确答案：B7、一个含有直流分量的非正弦波作用于线性电路，其电路响应电流中（）。

A、含有直流分量B、无法确定是否含有直流分量C、不含有直流分量D、以上均不对正确答案：A8、标有额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是（）。

A、100W的灯泡较亮B、两只灯泡一样亮C、25W的灯泡较亮D、以上均不对正确答案：C9、三相四线制供电系统中，电源线电压与相电压的相位关系为（）A、线电压超前对应相电压120度B、线电压滞后对应相电压30度C、线电压超前对应相电压30度D、线电压滞后对应相电压60度正确答案：C10、非正弦周期信号作用下的线性电路分析，电路响应等于它的各次谐波单独作用时产生的响应的（）的叠加。

A、有效值B、瞬时值C、相量D、以上均不对正确答案：B二、填空题1、的电压和电流构成的是有功功率，用P表示，单位为。

正确答案：第1空:同相第2空:W2、测量直流电流的直流电流表应串联在电路当中，表的端接电流的流入端，表的端接电流的流出端。

精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

最新《电路分析基础》考试题库及参考答案一、选择题（每题2分，共20分）1. 下列哪个元件是理想的被动元件？A. 电阻B. 电容C. 电感D. 理想电压源答案：D2. 下列哪个元件的伏安特性是线性关系？A. 电阻B. 电容C. 电感D. 理想电流源答案：A3. 在关联参考方向下，下列说法正确的是：A. 电流方向从电压的正极指向负极B. 电流方向从电压的负极指向正极C. 电流方向与电压方向无关D. 电流方向与电压方向相反答案：A4. 下列哪个电路元件的电压与电流成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A5. 在串联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：D6. 在并联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：C7. 下列哪个定律描述了电路中电压和电流的关系？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 热效应定律答案：A8. 在电路分析中，下列哪个方法可以求解电路中的未知量？A. 节点电压法B. 网孔电流法C. 电压源等效法D. 电流源等效法答案：ABCD9. 下列哪个元件的电流与电压成反比？A. 电阻B. 电容C. 电感D. 理想电流源答案：B10. 下列哪个元件的电流与电压成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A二、填空题（每题2分，共20分）1. 电路分析中，电压和电流的参考方向是______。

答案：任意2. 理想电压源的电压与电流的关系是______。

答案：无关3. 理想电流源的电流与电压的关系是______。

答案：无关4. 在关联参考方向下，电压和电流的方向是______。

答案：相同5. 欧姆定律描述了电路中电压和电流的关系为______。

答案：U=IR6. 基尔霍夫定律包括______和______。

电路分析基础复习题一、选择题1．直流电路中，（A）。

A 感抗为0，容抗为无穷大B 感抗为无穷大，容抗为0C 感抗和容抗均为0D 感抗和容抗均为无穷大2.在正弦交流电路中提高感性负载功率因数的方法是（D）。

A 负载串联电感B 负载串联电容C 负载并联电感D 负载并联电容3．线性电阻器的额定值为220V，880W。

现将它接到110V电源上，消耗的功率为（B）。

A 440WB 220WC 880WD 1760W4．对称三相电路中,电源与负载均为三角形联接,当电源不变时,而负载为星形联接, 对称三相负载吸收的功率(B)。

A增大B减小C不变5．在对称三相负载中，功率因素角是（B）。

A线电压与线电流的相位差角B相电压与相电流的相位差角C线电压与相电流的相位差角D相电压与线电流的相位差角6．若把电路中原来电位为10V的一点改选为参考点，则电路中各点电位比原来（B）。

A升高B降低C不变7. 某元件功率为正（P>0），则说明该元件是（A）。

A负载B电源C电感D电容8. 两个电容C1=3uF,C2=6uF串联时，其等效电容量为（D）A 9uFB 6uFC 3uFD 2uF9. 电压和电流的关联方向是指电压、电流的（B）一致。

A实际方向B参考方向C电压降方向10. 在三相交流电路中，当负载Y形连接时，线电压是相电压的（C）倍。

A 1B 1.414C 1.732D 211. 某三相四线制供电线路中，相电压为220V，则火线与火线之间的电压为（D）。

A 220VB 311VC 360VD 380V12. 理想电压源的内阻为（A）。

A 0 B∞C 10 D 113. 理想电流源的内阻为（B）。

A 0 B∞C 10 D 114. RLC串联电路，当电路发生串联谐振时，电路的阻抗（B）。

A最大B最小C不确定15. RLC并联电路，当电路发生并联谐振时，电路的阻抗（A）。

A最大B最小C不确定16. 电感的平均储能与它的（A）平方成正比。

电路分析基础试题库汇编及答案一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。

1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。

1-3.信号是消息或信息的表现形式，通常是时间的函数。

2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。

2-2.习惯上把正电荷运动方向规定为电流的方向。

2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。

2-4.电压和电流的参考方向一致，称为关联参考方向。

2-5.电压和电流的参考方向相反，称为非关联参考方向。

2-6.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。

2-7.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。

2-8.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。

2-9.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。

2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。

2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。

2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。

2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。

u(t)，与流过它的电流i无关的二端元件称为电压源。

2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。

2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。

2-18.几个同极性的电压源并联，其等效电压等于其中之一。

2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。

2-20.几个同极性电流源串联，其等效电流等于其中之一。

2-21.某元件与理想电压源并联，其等效关系为该理想电压源。

2-22.某元件与理想电流源串联，其等效关系为该理想电流源。

《电路分析基础》课程综合复习资料一、单选题1.一电阻R上u，i参考方向不一致，令u=-10V，消耗功率为0.5W，则电阻R为（）。

A．200ΩB．-200ΩC．100ΩD．-100Ω答案:A2.两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）。

A．10VB．20VC．30VD．40V答案：B3.已知接成Y形的三个电阻都是30Ω，则等效三角形的三个电阻阻值为（）。

A．全是10ΩB．两个30Ω一个90ΩC．全是90ΩD．全是30Ω答案：C4.电流i的值是（）。

A．1AB．1.5AC．0.5AD．2A答案：C5.有功功率的单位是（）。

A．WB．VARC．AD．V·A答案：A6.当电阻R上的u，i参考方向为非关联时，欧姆定律的表达式应为（）。

A．U=RiB．U=-RiC．U=R丨i丨D．以上都不正确答案：B7.一阶RC电路的时间常数是（），一阶RL电路的时间常数是（）。

A．R/C，RLB．RC，L/RC．C/R，RLD．RC，R/L答案：B8.某一电路中，为含源一端口网络的等效电阻，为开路电压，为短路电流，在（）条件下不存在诺顿等效电路。

A．为无限大而为有限制B．和都为有限值C．为有限值，为有限值D．为0，为有限值答案：D9.要求某一含源网络的等效电阻时，需要将所有的独立电源（）处理。

A．都化为电流源B．都化为电压源C．不做改变D．置零答案：D10.某一电路的独立电压源为Us，串联电阻为，可以转换为电流源=（）和电阻（）联电路。

，并联，串联C．，并联D．，串联答案：A11.RC一阶电路的零状态响应，u C按指数规律（），i C按指数规律（）。

A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：A12.RL一阶电路的零状态响应，u L按指数规律（），i L按指数规律（）。

A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：D13.在将复数F=α+jβ转化为极坐标形式F=|F|∠θ时，其中θ取决于（）。
