BusFinder系列. LA3000系列二合一分析仪(协议+逻辑)使用手册Publish: 2018/06目录第一章安装与设置 (4)硬件安装 (4)主机外观与功能说明 (4)LA探头 (5)eMMC5.1探头(选配) (6)NAND Flash探头(选配) (7)SD 3.0探头(选配) (8)SD 4.0(uSD 4.0)探头(选配) (9)软件安装 (10)第二章功能列表与操作 (12)协议分析仪 (12)档案 (12)采集 (13)显示波形 (20)搜寻 (20)到末尾 (21)窗口 (21)保存成文本文件 (21)细节窗口 (22)统计窗口 (23)隐藏数据窗口 (23)叠加示波器 (24)光标 (25)逻辑分析仪 (26)档案 (27)采集 (32)采集模式设置 (45)光标 (49)波形区 (52)报告区 (53)总线解碼设置 (54)自定义报告设置 (54)第三章技术支持 (55)附录一探头尺寸规格及脚位定义 (56)LA探头 (56)eMMC5.1探头 (58)NAND Flash探头 (60)SD3.0探头 (61)SD4.0(uSD4.0)探头 (63)附录二Tuning settings (64)第一章安装与设置硬件安装主机外观与功能说明❶插槽(Socket A)❷插槽(Socket B)❸SD 4.0数据传输插孔，此为USB 3.0 Type A 插孔，使用USB 3.0传输线(75cm)，仅作为连接SD 4.0转板用，LA3000系列不适用❹指示灯，有2种用途a.绿灯：只有电源与USB传输线都正确接好上电之后，指示灯才会亮起b.红灯：设备正于忙碌中时显示红灯长亮或闪烁❶DC 12V电源插孔❷USB 3.0 Type B传输线插孔，连接计算机用.❸触发输入(Trigger In)插孔❹触发输出(Trigger Out)插孔❺同步参考频率输入(Reference clock)插孔❻同步参考频率输出(Reference clock)插孔探头安装方式推入：将探头持平正对主机插槽，用力平均的将探头推入，听到喀嚓声即安装完成。

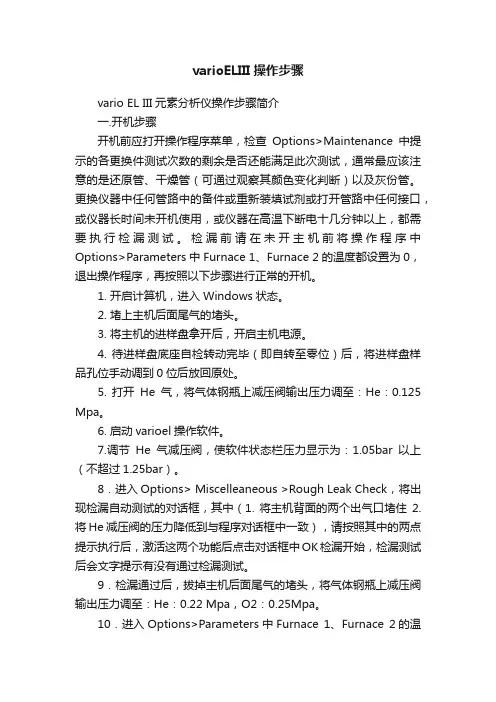

varioELIII操作步骤vario EL III元素分析仪操作步骤简介一.开机步骤开机前应打开操作程序菜单，检查Options>Maintenance中提示的各更换件测试次数的剩余是否还能满足此次测试，通常最应该注意的是还原管、干燥管（可通过观察其颜色变化判断）以及灰份管。
更换仪器中任何管路中的备件或重新装填试剂或打开管路中任何接口，或仪器长时间未开机使用，或仪器在高温下断电十几分钟以上，都需要执行检漏测试。
检漏前请在未开主机前将操作程序中Options>Parameters中Furnace 1、Furnace 2的温度都设置为0，退出操作程序，再按照以下步骤进行正常的开机。
1. 开启计算机，进入Windows状态。
2. 堵上主机后面尾气的堵头。
3. 将主机的进样盘拿开后，开启主机电源。
4. 待进样盘底座自检转动完毕（即自转至零位）后，将进样盘样品孔位手动调到0位后放回原处。
5. 打开He气，将气体钢瓶上减压阀输出压力调至：He：0.125 Mpa。
6. 启动varioel操作软件。
7.调节He气减压阀，使软件状态栏压力显示为：1.05bar以上（不超过1.25bar）。
8．进入Options> Miscelleaneous >Rough Leak Check，将出现检漏自动测试的对话框，其中（1. 将主机背面的两个出气口堵住2. 将He减压阀的压力降低到与程序对话框中一致），请按照其中的两点提示执行后，激活这两个功能后点击对话框中OK检漏开始，检漏测试后会文字提示有没有通过检漏测试。
9．检漏通过后，拔掉主机后面尾气的堵头，将气体钢瓶上减压阀输出压力调至：He：0.22 Mpa，O2：0.25Mpa。
10．进入Options>Parameters中Furnace 1、Furnace 2的温度分别设置为：Furnace 1：1150℃；Furnace 2：850℃，开始升温。
/环保工程部压力传感器1压力传感器2O2传感器1或2个分析模块电源IO板AMC控制器流量传感器1必须与一个分析模块共同选用其它部件可选EL3000的分析模块可以灵活的组合：Uras26 + Mangos206Uras26 + Caldos27Mangos206 + Caldos27Uras26 + O2传感器所有的分析模块都与AMC控制器通讯AMC=Analyzer Module ControllerEL3000的分析模块以及压力传感器、流量传感器都有一个具有单独序列号的SSI板SSI=Sensor Specific Interface信号处理电路显示驱动电路及控制软件机箱电源模块线性偏差: ≤1%FS重复性: ≤0.5%FS零点漂移: ≤1%FS/7d灵敏度漂移: ≤1%测量值/7d输出波动: ≤0.2%FS检测极限: ≤0.4%FS启动时间：≤30min(无恒温）或≤2h(有恒温）响应时间：T90 ≤2.5S(气室长度为175mm,样气流量为60L/h)流量范围: 20-100L/h入口压力: 2-500hPa(即: 0.2kPa-50kPa)出口压力: 大气压力样气组份: 不含高腐蚀性气体(如Cl2,HCl)和机械杂质即水等线性偏差: ≤1%O2重复性: ≤0.5%FS零点漂移: 能长期稳定于零点灵敏度漂移: ≤1%O2FS/7d输出波动: ≤0.2%FS检测极限: ≤0.4%FS流量范围: 20-100L/h入口压力: 2-500hPa(即: 0.2kPa-50kPa)出口压力: 大气压力样气组份: 不含H2S、氯化物、氟化物、重金属、气雾剂（烟雾剂）等OK操作设置返回维护CalibrationCalibration菜单Manual CalibrationAutomatic Calibration按手动ESC 返回ESC返回返回按键选择需要校准的组份CO,键移动光标, 修改参数返回ESC返回按Manual Calibration手动ESC 返回ESC返回ESC返回按键移动光标, 修改参数ESC返回ESC返回按Automatic CalibrationManual Calibration返回Calibration返回自动校准启动功能不要随意启动，一旦选择键后，即刻执行自动校准，在没有外菜单模式（ESC 返回ESC返回按Measurement RangesCalibration Data校准参数按Device SettingsESCESC 返回Measurement RangesCalibration Data校准参数Device SettingsESC返回Autocal.SettingsESC返回Purge Times吹洗时间Autocal. ControlESC按按返回ESC返回键选择每一个测量组份COMeasurement RangesCalibration Data校准参数Device Settings ESC返回ESC返回Autocal.Settings Test Gas Set Points ESC返回按键选择每一个测量组份EnglishMeasurement RangesCalibration Data校准参数按Device Settings 返回返回网络设置LanguageEthernetESC Date/Time 按ESC返回按返回按ESC返回返回校准复位Atmospheric PressureCalibration ResetESC按菜单Maintenance SwitchBasic SettingsDiagnosisESC 返回按返回上下移动光标选择复位组份ESC返回按ESC返回仪器信息Device TestDevice infoESC返回按菜单Maintenance SwitchBasic SettingsDiagnosis Device info 返回按上下移动光标份按Device Status ESC返回显示屏测试I/O TestDisplay TestKeypad TestESC返回Drift indicationStatus messages Status messages按返回ESCStatus messages 返回ESC。

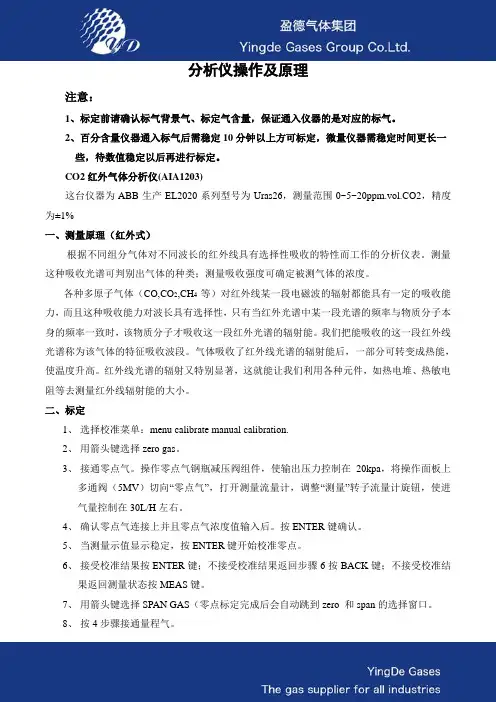

分析仪操作及原理注意：1、标定前请确认标气背景气、标定气含量，保证通入仪器的是对应的标气。
2、百分含量仪器通入标气后需稳定10分钟以上方可标定，微量仪器需稳定时间更长一些，待数值稳定以后再进行标定。
CO2红外气体分析仪(AIA1203)这台仪器为ABB生产EL2020系列型号为Uras26，测量范围0~5~20ppm.vol.CO2，精度为±1%一、测量原理（红外式）根据不同组分气体对不同波长的红外线具有选择性吸收的特性而工作的分析仪表。
测量这种吸收光谱可判别出气体的种类；测量吸收强度可确定被测气体的浓度。
各种多原子气体（CO,CO2,CH4等）对红外线某一段电磁波的辐射都能具有一定的吸收能力，而且这种吸收能力对波长具有选择性，只有当红外光谱中某一段光谱的频率与物质分子本身的频率一致时，该物质分子才吸收这一段红外光谱的辐射能。
我们把能吸收的这一段红外线光谱称为该气体的特征吸收波段。
气体吸收了红外线光谱的辐射能后，一部分可转变成热能，使温度升高。
红外线光谱的辐射又特别显著，这就能让我们利用各种元件，如热电堆、热敏电阻等去测量红外线辐射能的大小。
二、标定1、选择校准菜单：menu calibrate manual calibration.2、用箭头键选择zero gas。
3、接通零点气。
操作零点气钢瓶减压阀组件，使输出压力控制在20kpa，将操作面板上多通阀（5MV）切向“零点气”，打开测量流量计，调整“测量”转子流量计旋钮，使进气量控制在30L/H左右。
4、确认零点气连接上并且零点气浓度值输入后。
按ENTER键确认。
5、当测量示值显示稳定，按ENTER键开始校准零点。
6、接受校准结果按ENTER键；不接受校准结果返回步骤6按BACK键；不接受校准结果返回测量状态按MEAS键。
7、用箭头键选择SPAN GAS（零点标定完成后会自动跳到zero 和span的选择窗口。
8、按4步骤接通量程气。

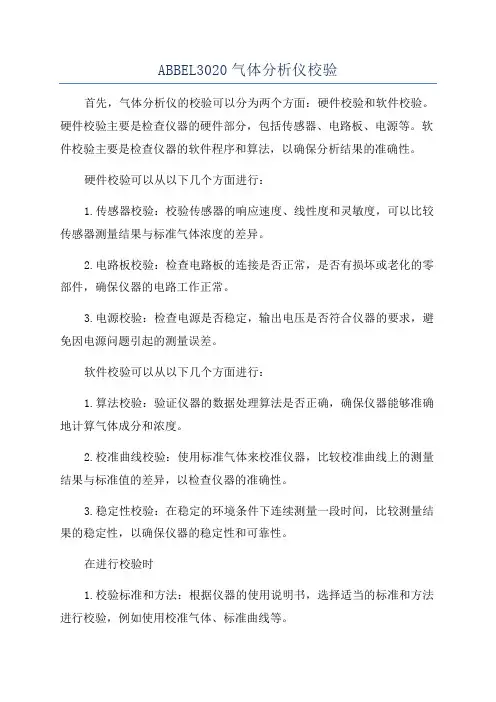

ABBEL3020气体分析仪校验首先，气体分析仪的校验可以分为两个方面：硬件校验和软件校验。
硬件校验主要是检查仪器的硬件部分，包括传感器、电路板、电源等。
软件校验主要是检查仪器的软件程序和算法，以确保分析结果的准确性。
硬件校验可以从以下几个方面进行：1.传感器校验：校验传感器的响应速度、线性度和灵敏度，可以比较传感器测量结果与标准气体浓度的差异。
2.电路板校验：检查电路板的连接是否正常，是否有损坏或老化的零部件，确保仪器的电路工作正常。
3.电源校验：检查电源是否稳定，输出电压是否符合仪器的要求，避免因电源问题引起的测量误差。
软件校验可以从以下几个方面进行：1.算法校验：验证仪器的数据处理算法是否正确，确保仪器能够准确地计算气体成分和浓度。
2.校准曲线校验：使用标准气体来校准仪器，比较校准曲线上的测量结果与标准值的差异，以检查仪器的准确性。
3.稳定性校验：在稳定的环境条件下连续测量一段时间，比较测量结果的稳定性，以确保仪器的稳定性和可靠性。
在进行校验时1.校验标准和方法：根据仪器的使用说明书，选择适当的标准和方法进行校验，例如使用校准气体、标准曲线等。
2.校验频率：校验频率应根据仪器的使用情况和要求来确定，一般建议每年进行一次校验。
3.校验记录：进行校验时，应保留详细的校验记录，包括校验日期、校验人员、校验结果等，便于后期的追溯和分析。
4.故障排除：如果在校验过程中发现异常情况，应及时进行故障排除，并在校验完成后进行必要的维修和调整。
总之，ABBEL3020气体分析仪的校验是确保仪器准确性和可靠性的关键步骤。
在校验过程中，需要对仪器的硬件和软件进行综合检查，确保仪器的各项参数和功能符合要求。
只有经过正规的校验程序，才能保证仪器的测量结果准确可靠，确保工业生产和环境监测的安全性和可持续性。

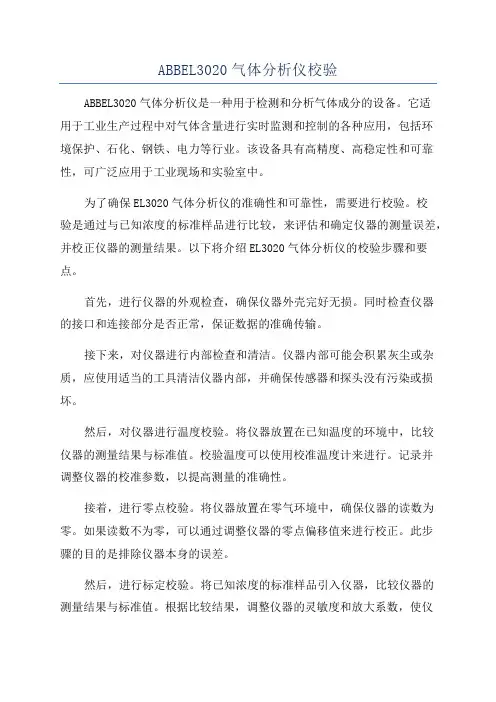

ABBEL3020气体分析仪校验ABBEL3020气体分析仪是一种用于检测和分析气体成分的设备。
它适用于工业生产过程中对气体含量进行实时监测和控制的各种应用，包括环境保护、石化、钢铁、电力等行业。
该设备具有高精度、高稳定性和可靠性，可广泛应用于工业现场和实验室中。
为了确保EL3020气体分析仪的准确性和可靠性，需要进行校验。
校验是通过与已知浓度的标准样品进行比较，来评估和确定仪器的测量误差，并校正仪器的测量结果。
以下将介绍EL3020气体分析仪的校验步骤和要点。
首先，进行仪器的外观检查，确保仪器外壳完好无损。
同时检查仪器的接口和连接部分是否正常，保证数据的准确传输。
接下来，对仪器进行内部检查和清洁。
仪器内部可能会积累灰尘或杂质，应使用适当的工具清洁仪器内部，并确保传感器和探头没有污染或损坏。
然后，对仪器进行温度校验。
将仪器放置在已知温度的环境中，比较仪器的测量结果与标准值。
校验温度可以使用校准温度计来进行。
记录并调整仪器的校准参数，以提高测量的准确性。
接着，进行零点校验。
将仪器放置在零气环境中，确保仪器的读数为零。
如果读数不为零，可以通过调整仪器的零点偏移值来进行校正。
此步骤的目的是排除仪器本身的误差。
然后，进行标定校验。
将已知浓度的标准样品引入仪器，比较仪器的测量结果与标准值。
根据比较结果，调整仪器的灵敏度和放大系数，使仪器的测量结果与标准值尽可能接近。
标定样品的选择应符合需要测量的气体种类和浓度范围。
最后，进行重复性测试。
通过多次测量相同浓度的样品，评估仪器的重复性。
计算测量结果的平均值和标准偏差，以确定仪器的重复性性能。
如果重复性不合格，需要检查仪器的部件、参数和环境条件等因素，找出问题并加以解决。
以上是对ABBEL3020气体分析仪进行校验的一般步骤和要点。
校验的目的是确保仪器的测量结果准确可靠，以提高工业生产的安全性和效率。
在校验过程中，应严格按照仪器的操作手册和相关标准进行操作，以保证校验结果的准确性和可重复性。

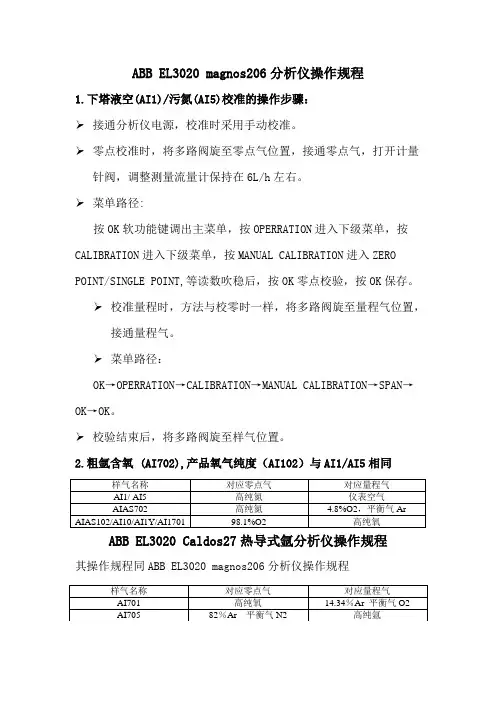

ABB EL3020 magnos206分析仪操作规程
1.下塔液空(AI1)/污氮(AI5)校准的操作步骤：
接通分析仪电源，校准时采用手动校准。
零点校准时，将多路阀旋至零点气位置，接通零点气，打开计量针阀，调整测量流量计保持在6L/h左右。
菜单路径:
按OK软功能键调出主菜单，按OPERRATION进入下级菜单，按CALIBRATION进入下级菜单，按MANUAL CALIBRATION进入ZERO POINT/SINGLE POINT,等读数吹稳后，按OK零点校验，按OK保存。
校准量程时，方法与校零时一样，将多路阀旋至量程气位置，接通量程气。
菜单路径：
OK→OPERRATION→CALIBRATION→MANUAL CALIBRATION→SPAN→OK→OK。
校验结束后，将多路阀旋至样气位置。
2.粗氩含氧 (AI702),产品氧气纯度（AI102）与AI1/AI5相同
ABB EL3020 Caldos27热导式氩分析仪操作规程
其操作规程同ABB EL3020 magnos206分析仪操作规程。

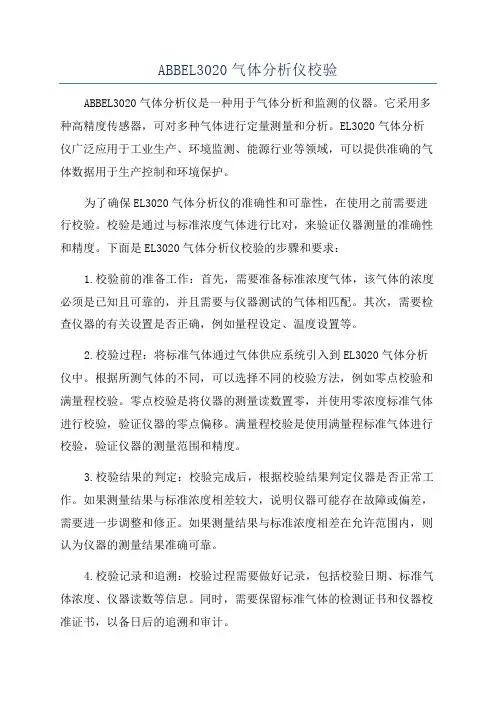

ABBEL3020气体分析仪校验ABBEL3020气体分析仪是一种用于气体分析和监测的仪器。
它采用多种高精度传感器，可对多种气体进行定量测量和分析。
EL3020气体分析仪广泛应用于工业生产、环境监测、能源行业等领域，可以提供准确的气体数据用于生产控制和环境保护。
为了确保EL3020气体分析仪的准确性和可靠性，在使用之前需要进行校验。
校验是通过与标准浓度气体进行比对，来验证仪器测量的准确性和精度。
下面是EL3020气体分析仪校验的步骤和要求：1.校验前的准备工作：首先，需要准备标准浓度气体，该气体的浓度必须是已知且可靠的，并且需要与仪器测试的气体相匹配。
其次，需要检查仪器的有关设置是否正确，例如量程设定、温度设置等。
2.校验过程：将标准气体通过气体供应系统引入到EL3020气体分析仪中。
根据所测气体的不同，可以选择不同的校验方法，例如零点校验和满量程校验。
零点校验是将仪器的测量读数置零，并使用零浓度标准气体进行校验，验证仪器的零点偏移。
满量程校验是使用满量程标准气体进行校验，验证仪器的测量范围和精度。
3.校验结果的判定：校验完成后，根据校验结果判定仪器是否正常工作。
如果测量结果与标准浓度相差较大，说明仪器可能存在故障或偏差，需要进一步调整和修正。
如果测量结果与标准浓度相差在允许范围内，则认为仪器的测量结果准确可靠。
4.校验记录和追溯：校验过程需要做好记录，包括校验日期、标准气体浓度、仪器读数等信息。
同时，需要保留标准气体的检测证书和仪器校准证书，以备日后的追溯和审计。
总之，ABBEL3020气体分析仪的校验是确保仪器测量准确性和可靠性的重要环节。
正确的校验操作可以保证仪器的工作正常，并提供准确的气体数据，以满足生产控制和环境保护的需要。
同时，定期的校验和维护也是保持仪器长期性能稳定的关键。
3、Totalflow BTU 分析气路部件分析气路部分由下面三部分组成：GC分析模块、流路选择模块SSC、压力调节模块PRC GC模块：含有成分分析所必须的组件，完成样品的分离及检出组成：恒温炉、阀(6通、4通阀，无可动部件)、色谱柱、检测器(玻璃封装的热敏电珠) 两个独立的色谱分析气路，3分钟即可完成分析每一分析气路含有一个6通采样阀和1 个4 通柱切阀色谱分析气路1：分析 N2 (air), C1 ,CO2 ,C2色谱分析气路2：分析 C3, iC4, nC4, neoC5, iC5, nC5，C6+分析时间： 3 Minutes分析气路如图所示：RTD 温度探头GC 模块 4根色谱柱 检测器20W 加热元件D 型连接器GC 模块安装轴200F 的过热保险气相色谱 气动膜片阀：2个采样，2个切换∙流路选择模块SSC：由控制板组件控制、完成流路选择及诊断。
组成：4个流路电磁阀(3个样品流路，1个标定流路)、1个大气平衡阀SSO、1 个压力传感器。
功能：流路选择诊断：泄漏检查、检查样品的压力及流量∙电子压力调节模块PRC：由控制板组件控制提供给GC模块的载气压力。
要求：入口载气压力：H e 99.995% 75psig4、Totalflow BTU 电器部件电器部件：控制BTU的所有模块的协调工作，处理检测信号，并将分析结果送出。
主要由以下部分组成控制板组件：模拟控制板、数字控制板、本安隔离板本安端子板RS232/电源接线板4.1模拟控制板：提供BTU内部与外部之间的电缆连接(GCM、恒温炉加热控制、电磁阀控制、SSM、PRC)4.2 数字控制板：是BTU的指挥中心，控制BTU的运行。
由CPU、RAM、ROM、电源供给等组成。
给模拟控制板、本字隔离板等提供信号，并提供串口通讯。
4.3 本安隔离板：本安隔离板给本安通讯口提供齐纳击穿二极管保护，之后将通讯信号连接至本安端子板。
4.4 本安端子板：提供BTU的串口通讯与外部的连接端子。
Encal3000型气相色谱分析仪操作维护规程文件编号：版本号：编制单位：批准人：发布日期：Encal3000型气相色谱分析仪操作维护规程1 范围本规程适用于Encal3000型气相色谱分析仪。
2 规范性引用文件2.1GB/T3610-92天然气的组成分析气相色谱法2.2JJG1055-2009在线气相色谱仪检定规程2.3Elster Encal 3000色谱分析仪操作手册3 术语和定义色谱分析仪：应用色谱法对物质进行定性、定量分析及研究物质的物理、化学特性的仪器。
色谱柱:装填有固定相用以分离混合组分的柱管。
由柱管、压帽、卡套（密封环）、筛板（滤片）、接头、螺丝等组成。
4 一般要求4.1操作人员管理要求4.1操作人员必须经过培训，了解设备基本操作；4.2操作人员必须持有计量交接员资格证4.3设备管理要求4.3.1计量设备外观良好，壳体无裂纹、无变形、无锈蚀，基础无开裂或破损；铭牌显示的数字、文字及符号应清晰、齐全、各项标示正确；插接件牢固可靠，紧固件无松动，密封面无损伤。
4.3.2色谱分析仪使用条件、运行参数在技术要求允许范围内。
4.3.3色谱分析仪检定合格，在有效期内运行使用。
4.3.4色谱分析仪与工艺管道连接处无泄漏，检测系统的运行数据正常，设备无报警信息。
5 运行操作5.1 操作前的准备及检查5.1.1操作前的准备5.1.1.1对讲机一对, 电量充足，调至相同频率;5.1.1.2便携式可燃气体检测仪，电量充足，工作正常;5.1.1.3验漏喷壶，密封良好可加压，内部泡沫水水量充足；5.1.1.4笔记本电脑一台，电量充足，软件运行正常。
5.1.2操作前的检查5.1.2.1载气、标气、样气供给正常，压力在要求范围内；5.1.2.2各引压管连接处无渗漏。
5.2 气相色谱分析仪投用5.2.1载气、标气、样气供给正常，压力在要求范围内。
通过气相色谱分析仪调压回路入口一级、二级减压阀，将天然气样气压力调节为（0.2MPa±10%）Mpa。
