平流式沉淀池的设计与计算

3.4.1 平流式沉淀池尺寸平流式沉淀池分设2座，每组设计流量：s m h m Q 33429.0=8.1545=74200= ； 沉淀时间T=2.0h ，沉淀池容积：W=QT=1545.8×2=3091.6m 3；考虑絮凝池尺寸，沉淀池池宽B=3.4×3+0.2×2=10.6m ；取沉淀池的有效水深：H=3.5m ，超高0.5m ，则池子总高度为4.0m ；沉淀池长：L=W/Bh=3091.6/(10.6×3.5)=83.3m ,取L=85m ；此时，沉淀池水平流速：v=L/3600T=85/（3600×2）=0.0118m/s=11.8mm/s在10～25mm/s 范围内。

沉淀池长宽比：L/B=85/10.6=8.02＞4，长深比：L/h=85/3.5=24.28＞10满足设计要求。

沉淀池放空时间以2小时计算，则放空管直径为：m T B L Hd 40.0=3600×25.3×85×6.10×7.0=7.0=5.05.0； 采用钢制DN500mm ，排泥管也采用同样的管径。

3.4.2 沉淀池水力条件复核每池中间设两道200mm 的隔墙将沉淀池分成三格，每格宽3.4m 。

水力半径：R=ω/χ=3.5×3.4/(3.5×2+3.4)=1.14m弗劳德数：F r =v 2/2g=0.01182/(2×9.81)=1.24×10-5 (在1×10-5～1×10-4之间)雷诺数：Re=vR/γ=0.0118×1.14/(1.007×10-6)=1.33×104 (在4000～15000之间) 沉淀池示意见下图：图3-3 平流沉淀池示意图3.4.3 沉淀池的进水设计进水采用穿孔墙布置，尽量做到在进水断面上水流的均匀分布，避免已形成的絮体破碎。

2.平流式沉淀池的设计:qvmax=200L/s, qvmin=100L/s,设计人口10万人，设排泥间隔天数为2天，人均干泥量25g/cap.d(污泥含水率设为95％), 取表面负荷 q=2m3/m2 h, 取停留时间t=2h, 试设计平流式沉淀池。

1.沉淀区表面积A ：2233m ax 360/2/6.3200m hm m h m q q A v =•⨯== 2.沉淀区的有效水深：时间取2hm h h m m qt h 42/2232=⨯•==沉淀区有效体积：32214404360m m m h A V =⨯=⨯=3. 沉淀池长度：v 取值≤5mm/s ，t 取值为2hm h h m t v L 302*/)16.4*6.3(6.3==••=4. 沉淀区总宽度：B ＝A/L=360/30=12m5. 单池宽度: 取池个数 n=2只，单池宽度b=12/2=10/2=6m6. 校核尺寸比例a. 长宽比：L/b=30/6=5 介于 (4~5) 满足要求b. 长深比：L/ h 2=30/4=7.5 介于 (8~12) 满足要求7.污泥部分所需总容积V设排泥间隔天数为2天，人均干泥量25g/cap.d ，污泥含水率95％，换算为湿污泥体积3351001000kg/m0.95)-(110002d cap 1025g/cap.d m V =⨯⨯⨯⨯= 8.每池污泥量 V/2=50m 39.污泥斗尺寸及其容积V 1泥斗倾角 60度， 泥斗斗底尺寸0.5×0.5m, 上口为6.0×6.0m 泥斗高度：h4’=(6.0-0.5) /2×tg60= 4.75 取5m ()2121,41h 31S S S S V •++••=V 1=1/3×h4’(A1+A2+(A1×A2)0.5)=0.33×5×(6.0×6.0+0.5×0.5+2265.0⨯)=64.76m 310. 污泥斗以上及其池底部分体积V’’V 2=(L1+L2)/2×h4’’×b=(30+6.0)/2×0.24×6.0=17.28 m 3 L1=30mL2=6.0mh4’’=(L1-L2)×0.02=(30-6.0) ×0.01=0.24m11.实际存泥体积V = V 1+V 2=64.76m 3+17.28 =82 m 3>50m 3 满足要求沉淀池总高度：超高h1:沉淀池高度一般为0.3m ；h3:缓冲层高度，无机械刮泥设备时为0.5m 。

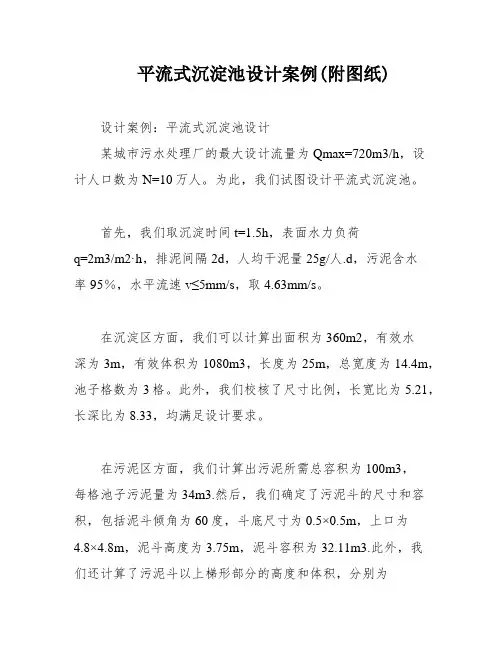

平流式沉淀池设计案例(附图纸)
设计案例：平流式沉淀池设计
某城市污水处理厂的最大设计流量为Qmax=720m3/h，设
计人口数为N=10万人。

为此，我们试图设计平流式沉淀池。

首先，我们取沉淀时间t=1.5h，表面水力负荷
q=2m3/m2·h，排泥间隔2d，人均干泥量25g/人.d，污泥含水
率95％，水平流速v≤5mm/s，取4.63mm/s。

在沉淀区方面，我们可以计算出面积为360m2，有效水
深为3m，有效体积为1080m3，长度为25m，总宽度为14.4m，池子格数为3格。

此外，我们校核了尺寸比例，长宽比为5.21，长深比为8.33，均满足设计要求。

在污泥区方面，我们计算出污泥所需总容积为100m3，
每格池子污泥量为34m3.然后，我们确定了污泥斗的尺寸和容积，包括泥斗倾角为60度，斗底尺寸为0.5×0.5m，上口为
4.8×4.8m，泥斗高度为3.75m，泥斗容积为32.11m3.此外，我
们还计算了污泥斗以上梯形部分的高度和体积，分别为
0.202m和14.45m3.最后，我们计算出实际存泥体积为
46.56m3，满足要求。

最后，我们确定了沉淀池的总高度，包括超高h1为0.3m，有效水深h2为3m，缓冲层高度h3为0.5m，污泥区高度h4
为3.952m，总高度H为7.752m。

平流式沉淀池的设计与计算平流式沉淀池是一种常用的处理废水的设备，它通过重力沉淀原理将废水中的固体颗粒物、悬浮物和泥沙分离出来，净化废水。

平流式沉淀池的设计与计算是确保其正常运行的关键。

设计与计算中，首先需要确定沉淀池的尺寸和深度。

沉淀池的尺寸应根据废水处理量和固体物质含量来决定，一般来说，沉淀池的宽度不应超过3米，长度取决于排放量和使用场所。

深度一般为1.2~2.5米，这与处理的固体物质的密度和直径有关。

接着，需要确定池内搅拌器或水流产生器的设计及数量，搅拌器的数量要根据池体积和深度来确定，一般按照5~10%的比例安装。

还需要确定出口的管道尺寸、进水口的位置和放水口的位置。

在计算沉淀池的设计中，需要考虑到池内的流速。

一般来说，池内的液对水流的阻力要小于对固体物质的阻力。

因此，流速的控制是很重要的，一般控制在1m/s以内。

还需要考虑出水口和底部的距离，以及固体物质在底部的物质积累量。

通常，如果距离太近，就会导致物质无法彻底沉淀，而如果距离太远，则会增加废水处理成本。

一般建议出口和底面的距离为1/5~1/6的池深度，以确保足够的物质沉淀。

在平流式沉淀池的设计和计算中，还需要考虑到废水中固体物质的性质，如密度、大小、形状等。

这些因素将影响沉淀池的设计，可以通过调整出口口径、流速和底面形状来优化废水的处理效果。

此外，还应定期检查和清理沉淀池，确保其正常运行。

总体来说，平流式沉淀池的设计和计算需要综合考虑废水的物理化学特性和处理量，选择合适的尺寸、流速和出口口径等参数，以确保其正常运行和高效净化废水。

平流式沉淀池设计说明1构筑物设计说明1.1工程概况废水排放量为0.2m3/s，人数为80000人，悬浮物为350mg/l1.2设计依据及原则《污水综合排放标准》（GB8978-1996）《城镇污水处理厂污染物排放标准》（GB18918-2002）1.3平流式沉淀池简述平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。

污水在池内按水平方向流动，从池一端流入，从另一端流出。

污水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。

平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对污水流量的适应性强。

缺点是：占地面积大，排泥较困难[1]。

2平流式初沉池的设计计算[2]2.1设计参数（1）沉淀池的个数或分格数应至少设置2个，按同时运行计算。

（2）初沉池沉淀时间取1-2h，表面负荷取 1.5-2.5m3/（m2·h），沉淀效率为40%-60% 。

（3）设计有效水深不大于3.0m，多介于2.5-3.0之间。

（4）池（或分格）的长宽比不小于4，长深比采用8-12。

（5）池的超高不宜小于0.3m。

（6）池底坡度一般为0.01-0.02。

（7）泥斗坡度约为45°-60°。

（8）进口需设挡板，一般高出水面0.1-0.15m，浸没深度≥0.25m，一般取0.5-1.0m，距离进水口0.5-1.0m；出口也需设挡板，距离出水口0.25-0.5m，浸没深度0.3-0.4m，高出水面0.1-0.15m。

2.2设计计算设计采用2座沉淀池，计算尺寸如下：（1）悬浮物的去除率 η=94%%10035020350=⨯- （2）沉淀区总面积设计处理污水量 Q max =0.2 (m 3/s)=0.2⨯3600=720 (m 3/h)设表面负荷q=1.5m 3/（m 2·h ），沉淀时间t=2h A=5.1720q 3600Qmax==480(m 2)（3）沉淀池有效水深h 2=qt=2⨯1.5=3(m)（4）沉淀区有效容积v 。

平流沉淀池计算公式1.平流沉淀池的设计原则：（1）流速的选择：在平流沉淀池中，流速是一个重要参数。

合理的流速可以保证颗粒物在污水中的充分沉降，并且避免泥沙的混浊现象。

通常来说，流速选择在0.3-0.6m/s之间。

（2）池长的确定：池长是通过污水流量来计算的。

池长的选择应该使水流能够充分停留在沉淀池中，以便颗粒物沉淀。

池长可根据公式计算：池长（L）=污水流量（Q）/流速（V）（3）水深的确定：水深是一个影响沉淀效果的重要参数。

水深的选择要根据入水水质、污水流量、池长等因素综合考虑。

过大的水深会导致水力停留时间过长，影响污泥颗粒的沉降效果。

过小的水深会导致水流速度过快，沉淀效果不理想。

一般来说，水深可选取0.8-1.2米之间。

（4）沉淀时间的计算：沉淀时间是指污水在沉淀池中停留的时间。

沉淀时间的长短会影响沉降效果。

通常来说，沉淀时间可根据公式计算：沉淀时间（t）=池长（L）/流速（V）2.平流沉淀池的沉降速度公式：v=(g×(ρp-ρf)×d^2)/(18×μ)其中，v为颗粒物的沉降速度，g为重力加速度，ρp为颗粒物的密度，ρf为介质（水）的密度，d为颗粒物的平均粒径，μ为介质（水）的动力粘度。

3.平流沉淀池的污泥回流比计算公式：污泥回流比（R）=回流泥浆量（Qr）/进水污泥浓度（C0）其中，回流泥浆量为回流污泥的流量，进水污泥浓度为进水中污泥的质量浓度。

污泥回流比的选择应综合考虑沉淀效果和经济性。

综上所述，平流沉淀池的计算公式涉及到池长、水深、流速以及沉降速度等参数的计算。

根据设计原则和需要，可以通过这些公式来确定各个参数的合理值，从而实现平流沉淀池的有效设计。

平流沉淀池计算公式平流沉淀池是一种常用的水处理设施，主要用于去除水中的悬浮物、颗粒物和部分有机物。

其计算公式可以根据不同的设计参数和应用场景有所差异。

以下将介绍平流沉淀池的一些基本计算公式：1.水力停留时间（HRT）水力停留时间是指污水在沉淀池中的平均停留时间，其大小会影响沉淀效果。

一般可根据经验公式计算：HRT =容积/流量即V/Q其中，V表示沉淀池的容积（m³），Q表示流量（m³/d）。

一般HRT在1-5小时范围内。

2.悬浮物去除效率（E）悬浮物去除效率是评价沉淀池效果的重要指标之一。

一般可根据实际运行数据或经验公式计算：E = (初始浓度 - 最终浓度) / 初始浓度× 100%其中，初始浓度和最终浓度分别表示进入沉淀池的悬浮物浓度和出水的悬浮物浓度。

3.表面负荷率（q）表面负荷率是指单位时间内沉淀池表面的污水流量，其大小会影响沉淀效果。

一般可根据经验公式计算：q = Q/A其中，Q表示流量（m³/d），A表示沉淀池的表面积（m²）。

一般表面负荷率在1-10m³/(m²·h)范围内。

4.水深（h）水深是影响沉淀池效果的重要参数之一。

一般可根据实际工程需要和经验公式计算：h = V/(A × t)其中，V表示沉淀池的容积（m³），A表示沉淀池的表面积（m²），t表示沉淀时间（h）。

一般水深在1-3m范围内。

5.斜板间距（L）斜板间距是指平流沉淀池中斜板的间距。

其大小会影响过水负荷和排泥效果。

一般可根据经验公式计算：L=√2Hh／(tanθ-tanβ) ［L］。

其中，H表示斜板区高度（m），h表示水平板以下的高度（m），θ表示斜板的倾角，β表示斜板波纹的倾角。

一般情况下，斜板的倾角θ采用45°或60°，波纹的倾角β一般采用8～12°。

当已知平流沉淀池的进口流速、沉淀时间、池的平面尺寸及形状系数后，可按计算公式求得池内水流的最大深度、水位波动深度及悬浮物的去除效率等各项指标。

平流式沉淀池的根本要求有哪些平流式沉淀池外表形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。

平流式沉淀池根本要求如下：(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。

为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。

(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。

刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m／min。

(3)平流式沉淀池作为初沉池时，外表负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。

(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。

使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。

(5)在进出口处均应设置挡板，高出水面0．1～0．15m。

进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。

进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。

(6)平流式沉淀池容积较小时，可使用穿孔管排泥。

穿孔管大多布置在集泥斗内，也可布置在水平池底上。

沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。

大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。

(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。

平流沉淀池计算公式
首先，需要确定平流沉淀池的设计参数，包括：
1.水流量：即进水流量，单位为m3/h。

2.水质状况：水中悬浮物或污染物的种类和浓度。

3.药剂投加量：使用的药剂种类和投加量。

4.水流速度：决定水中悬浮物在沉淀池中停留时间的重要参数。

计算公式如下：
1. 确定污水中悬浮物或污染物的浓度，单位为 mg/L。

2.根据污水流量和浓度计算出污水中悬浮物或污染物的负荷，单位为g/h：负荷=流量×浓度。

3.确定药剂的计算公式：不同的药剂种类有不同的计算公式，需要根据具体情况进行选择。

4.根据水流速度和污水负荷计算出药剂投加量，单位为g/h：投加量=负荷×比例系数。

5.根据污水流量计算出污水在沉淀池中的停留时间，单位为小时：停留时间=沉淀池容积/流量。

6.根据停留时间和药剂投加量计算出药剂总投加量，单位为g：总投加量=投加量×停留时间。

需要注意的是，在实际设计中，根据具体情况和要求可能需要对上述公式进行调整和改变，例如添加一些修正系数或根据既定标准进行修正。

总结起来，平流沉淀池设计需要根据水质状况、流量、药剂投加量和停留时间等参数进行计算。

注意，设计公式只是提供了一个方法，具体的设计需要根据实践和工程要求进行。

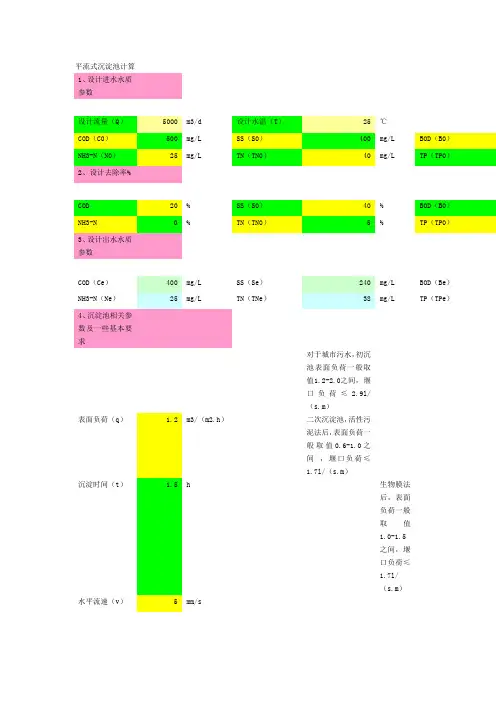

平流式沉淀池计算1、设计进水水质参数设计流量（Q）5000 m3/d 设计水温（T）25 ℃COD（C0）500 mg/L SS（S0）400 mg/L BOD（B0）NH3-N（N0）25 mg/L TN（TN0）40 mg/L TP（TP0）2、设计去除率%COD 20 % SS（S0）40 % BOD（B0）NH3-N 0 % TN（TN0） 5 % TP（TP0）3、设计出水水质参数COD（Ce）400 mg/L SS（Se）240 mg/L BOD（Be）NH3-N（Ne）25 mg/L TN（TNe）38 mg/L TP（TPe）4、沉淀池相关参数及一些基本要求对于城市污水，初沉池表面负荷一般取值1.2-2.0之间，堰口负荷≤ 2.9l/（s.m）表面负荷（q） 1.2 m3/（m2.h）二次沉淀池，活性污泥法后，表面负荷一般取值0.6-1.0之间，堰口负荷≤1.7l/（s.m）沉淀时间（t） 1.5 h 生物膜法后，表面负荷一般取值1.0-1.5之间，堰口负荷≤1.7l/（s.m）水平流速（v） 5 mm/s4.1、静压排泥管的直径不应小于200mm4.2、初次沉淀池的静压排泥水头不应小于1.5m；二次沉淀池的静压水头：生物膜法不应小于1.2m，活性污泥法不应小于0.9m。

4.3、平流沉淀池的长宽比不小于4，一般取值4-54.4、平流沉淀池的长深比不小于8，一般取值8-124.5、池底纵坡：采用机械刮泥时，不小于0.005，一般取值0.01-0.024.6、最大水平流速：初次沉淀池7mm/s，二次沉淀池5mm/s4.7、进出口处应设置挡板，高出池内水面0.1-0.15m。

挡板淹没深度：进口处不应小于0.25m，一般为0.5-1.0m；出口处一般为0.3-0.4m。

挡板位置：距进水口0.5-1.0m，距出水口0.25-0.5m。

5、沉淀池设计计算5.1、池子的表面积（A)173.6111111 m25.2、沉淀部分有效水深（h2）1.8 m5.3、沉淀部分有效容积（V´）312.5 m35.4、沉淀池的池长（L´）27 m 计算堰长L5.5、沉淀池的总宽度（B）6.430041152 m 复核长宽比：四舍五入得 6 m 复核长深比：5.6、设池子个（格）数（n）2 个（格）则每个（格）的宽度（b）3 m5.7、污泥部分所需的总容积（V）两次清除污泥间隔时间（T）0.5 d污泥密度（γ）1 t/m3污泥含水率（ρ0）98 %V=Q*（S0-Se）*10^(-6)*100*T/(γ(100-ρ0) ) =20 m35.8、池体总高度（H）2.72 m沉淀池超高（h1）0.3 m缓冲层高度（h3）0.5 m 一般取值0.3-0.5污泥区高0.12 m度（h4）5.9、污泥斗容积（V1）设污泥斗0.75 m高度（h4"）7.875 四舍五入得8 m3。

平流式沉淀池设计说明1构筑物设计说明1.1工程概况废水排放量为0.2m3/s，人数为80000人，悬浮物为350mg/l1.2设计依据及原则《污水综合排放标准》（GB8978-1996）《城镇污水处理厂污染物排放标准》（GB18918-2002）1.3平流式沉淀池简述平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。

污水在池内按水平方向流动，从池一端流入，从另一端流出。

污水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。

平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对污水流量的适应性强。

缺点是：占地面积大，排泥较困难[1]。

2平流式初沉池的设计计算[2]2.1设计参数（1）沉淀池的个数或分格数应至少设置2个，按同时运行计算。

（2）初沉池沉淀时间取1-2h，表面负荷取 1.5-2.5m3/（m2·h），沉淀效率为40%-60% 。

（3）设计有效水深不大于3.0m，多介于2.5-3.0之间。

（4）池（或分格）的长宽比不小于4，长深比采用8-12。

（5）池的超高不宜小于0.3m。

（6）池底坡度一般为0.01-0.02。

（7）泥斗坡度约为45°-60°。

（8）进口需设挡板，一般高出水面0.1-0.15m，浸没深度≥0.25m，一般取0.5-1.0m，距离进水口0.5-1.0m；出口也需设挡板，距离出水口0.25-0.5m，浸没深度0.3-0.4m，高出水面0.1-0.15m。

2.2设计计算设计采用2座沉淀池，计算尺寸如下：（1）悬浮物的去除率 η=94%%10035020350=⨯- （2）沉淀区总面积设计处理污水量 Q max =0.2 (m 3/s)=0.2⨯3600=720 (m 3/h)设表面负荷q=1.5m 3/（m 2·h ），沉淀时间t=2h A=5.1720q 3600Qmax==480(m 2)（3）沉淀池有效水深h 2=qt=2⨯1.5=3(m)（4）沉淀区有效容积v 。

平流式沉淀池设计说明1构筑物设计说明1.1 工程概况废水排放量为 0.2m3/s ，人数为 80000 人，悬浮物为 350mg/l1.2 设计依据及原则《污水综合排放标准》（GB8978-1996）《城镇污水处理厂污染物排放标准》（ GB18918-2002）1.3 平流式沉淀池简述平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。

污水在池内按水平方向流动，从池一端流入，从另一端流出。

污水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。

平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对污水流量的适应性强。

缺点是：占地面积大，排泥较困难[1]。

2 平流式初沉池的设计计算[2]2.1 设计参数（1）沉淀池的个数或分格数应至少设置 2 个，按同时运行计算。

（2）初沉池沉淀时间取 1-2h ，表面负荷取 1.5-2.5 m3/（ m2·h），沉淀效率为40%-60% 。

（3）设计有效水深不大于 3.0m，多介于 2.5-3.0 之间。

（4）池（或分格）的长宽比不小于 4，长深比采用 8-12 。

（5）池的超高不宜小于 0.3m。

（6）池底坡度一般为 0.01-0.02 。

（7）泥斗坡度约为 45°-60 °。

（8）进口需设挡板，一般高出水面0.1-0.15m ，浸没深度≥ 0.25m，一般取0.5-1.0m ，距离进水口 0.5-1.0m ；出口也需设挡板，距离出水口 0.25-0.5m ，浸没深度 0.3-0.4m ，高出水面 0.1-0.15m 。

2.2 设计计算设计采用 2 座沉淀池，计算尺寸如下：（ 1）悬浮物的去除率350 20η=100% 94%350（ 2）沉淀区总面积设计处理污水量Q max=0.2 (m3/s)=0.2 3600=720 (m3/h)设表面负荷 q=1.5m3/（m2·h），沉淀时间 t=2hA= 3600Qmax 720 =480(m2)q 1.5（ 3）沉淀池有效水深h2=qt=2 1.5=3(m)（4）沉淀区有效容积v。

平流沉淀池的设计：已知设计水量Q=300000m 3/d 。

设计平流式沉淀池。

2.设计计算（1）池容积W（2）单池容积W（3）单池池面积F（4）池深H（5）池长L（6）池宽B 1.Q=300000m 3/d=12500m 3/h=3.472 m 3/s ，沉淀时间t=2h ，面积负荷u 0‘=40m 3/（m 2.d ），沉淀池个数 n=6个。

2.设计计算（1）池容积WW=Qt=12500⨯2=25000m 3（2）单池容积WW 1=7.4166625000==n W m 3 （3）单池池面积FF=12504050000'0==u Q m 2 （4）池深H33.312507.41661===F W H m （5）池长L水平流速取v=10mm/s ，则池长L=3.6vt=3.6⨯10⨯2=72m（6）池宽BB 1=4.17721250==L F m （7）校核长宽比 （8）校核长深比 （9）进水穿孔花墙设计 （10）出水渠 （11）排泥设施 （12）水力条件复核采用17.8m 。

沉淀池的池壁厚采用300mm ，则沉淀池宽度为18.4m 。

（7）校核长宽比4045.48.1772>==B L （8）校核长深比106.2133.372>==H L （9）进水穿孔花墙设计①沉淀池进口处用砖砌穿孔墙布水，墙长17.8m ，超高取0.3m ，积泥高度取0.1m ，则墙高3.73m.②穿孔花墙孔洞总面积A孔洞处流速采用v 0=0.24m/s ，则 A=41.224.036003.208336000=⨯=v Q m 2 ③孔洞个数N孔洞采用矩形，尺寸为15cm ⨯18cm ，则 N=903.8918.015.041.218.015.0≈=⨯=⨯A 个。

则孔洞实际流速为： 238.018.015.09036003.208318.015.0'0=⨯⨯⨯=⨯⨯=N Q v m/s ④孔洞布置1.孔孔布置成6排，每排孔洞数为90÷6=15个2.水平方向孔洞间净距取1m,即4块砖的长度，则所占的宽度为：0.18⨯15+1⨯15=17.7m ，剩余宽度17.8-17.6=0.2m ，均分在各灰缝中。

沉淀池设计计算(平流式设计一个平流式沉淀池可以用于处理废水中的悬浮物。

以下是一个可能的设计方案：1.确定池的尺寸和形状：根据处理的废水流量和悬浮物的浓度，确定池的尺寸和形状。

一般来说，池的长度应尽可能长，以增加停留时间，而宽度和深度则根据可用空间和处理效果进行确定。

2.内部结构设计：池内应设置适当的分隔板或屏障，以增加悬浮物的沉降时间和距离。

分隔板的高度应根据废水的流速和悬浮物的密度来确定，以确保废水通过时具有足够的停留时间。

此外，池底部应设置斜坡，以便悬浮物可沉积到池的底部。

3.入水和排水口位置：入水口应设在池的上部，以便废水进入沉淀池后尽快遇到停止流动的环境，并开始沉降。

排水口应设在池底部，以便从沉淀池底部收集和排出沉淀的悬浮物。

4.污泥处理：沉淀池底部应设置污泥收集装置，以便定期清理和处理沉淀的悬浮物。

污泥可以通过进一步处理，如浓缩、干化或消化，以减少体积并处理有害物质。

5.流量控制和调节：根据废水的流量和浓度，可能需要在入水口和排水口处设置流量控制和调节装置，以确保池内的水流速度适当，以便达到最佳的悬浮物沉降效果。

6.定期维护和清理：沉淀池应定期进行维护和清理，以确保其正常运行和处理效果。

这包括定期清理池底的沉淀物和污泥，检查和更换设备和管道，以及监测水质和悬浮物的浓度。

7.其他附加设备和控制系统：根据具体情况，可能需要安装其他附加设备和控制系统，如流量计、浊度计、溶解氧计等，以监测和控制废水的流量和品质。

设计一个平流式沉淀池需要考虑多个因素，包括废水的性质、流量和浓度，以及可用的空间和经济条件。

综合考虑这些因素，并进行合理的计算和模拟，可以设计出一个高效的平流式沉淀池，用于处理废水中的悬浮物。
