蒸发器原理与操作资料

mvr蒸发器工作原理MVR蒸发器工作原理。

MVR蒸发器是一种利用机械压缩蒸汽来提供蒸发热量的设备，它在许多工业领域中被广泛应用，如化工、食品、制药等。

MVR蒸发器的工作原理是基于蒸汽压缩循环，通过能量转换实现液体蒸发的过程。

MVR蒸发器的工作原理可以简单地分为以下几个步骤：1. 蒸汽压缩。

MVR蒸发器通过压缩机将低温低压的蒸汽压缩成高温高压的蒸汽。

在这个过程中，蒸汽的温度和压力都会随着压缩的增加而提高。

这样的高温高压蒸汽可以提供充分的蒸发热量，用来蒸发被处理物料中的水分或溶剂。

2. 蒸汽传热。

经过压缩的蒸汽进入蒸发器内部，与待蒸发的物料接触并传递热量。

在这个过程中，蒸汽释放出大量的潜热，使得物料表面的水分或溶剂蒸发成为蒸汽。

同时，蒸汽本身也会降温凝结成为凝结水。

3. 能量回收。

凝结水和未蒸发的物料一起流出蒸发器，而蒸汽则通过冷凝器进行冷凝，释放出的热量可以用来预热进入蒸发器的物料或者其他用途。

这样就实现了对蒸汽热量的回收利用，提高了能源利用效率。

4. 蒸汽排放。

经过冷凝的蒸汽在释放热量后，变成了低温低压的凝结水，可以直接排放或者用作生产过程中的再循环利用。

MVR蒸发器的工作原理可以总结为，通过蒸汽压缩提高蒸汽的温度和压力，然后将高温高压蒸汽传递给待蒸发的物料，实现水分或溶剂的蒸发，最后通过能量回收和蒸汽排放完成整个蒸发过程。

总的来说，MVR蒸发器利用机械压缩蒸汽来提供蒸发热量，实现了能源的高效利用，对于一些需要大量蒸发操作的工业生产过程具有重要的意义。

通过合理的设计和运行，MVR蒸发器可以实现低能耗、高效率的蒸发过程，为工业生产带来了巨大的经济和环保效益。

汽车空调蒸发器原理
汽车空调蒸发器原理是利用蒸发的原理，将高温高压的制冷剂转化为低温低压的制冷剂，从而冷却车内空气。

具体原理如下：
1. 汽车空调系统中的制冷剂以高温高压的状态通过蒸发器进入蒸发器内部。

2. 蒸发器内部存在许多小管，这些小管的壁面与空气流通的外部环境之间有一个很薄的热传导层。

当制冷剂通过这些小管时，由于制冷剂内部压力的降低，制冷剂会发生蒸发，从而从高温高压的气态转化为低温低压的气体，吸收周围环境的热量。

3. 吸收热量后，制冷剂在蒸发器内部变成了低温低压的气体，此时周围空气通过蒸发器时，与低温低压的制冷剂发生热交换，使得空气被冷却下来。

4. 冷却后的空气被送入车内，为车内提供舒适的温度。

总的来说，汽车空调蒸发器通过利用制冷剂的蒸发过程，吸收热量并与周围空气进行热交换，从而实现冷却车内空气的目的。

蒸发器原理与操作资料蒸发器是一种用来加热和蒸发液体的设备，广泛应用于化工、制药、食品加工和环境保护等领域。

蒸发器的工作原理和操作方法对于保证设备的正常运行和提高生产效率至关重要。

下面将详细介绍蒸发器的原理和操作资料。

一、蒸发器的工作原理蒸发器的工作原理是利用加热将液体转化为气体，并通过气体的排出和冷凝将有用物质分离出来。

其工作流程如下：1.首先，将需要蒸发的液体装入蒸发器中，通过加热使液体温度升高。

2.当液体温度达到一定程度时，液体开始沸腾，液体内部的分子开始蒸发形成气体。

3.蒸发的气体会从蒸发器的顶部排出，进入冷凝器中，通过冷却将气体转化为液体。

4.转化为液体的有用物质可以被收集和利用，而无用物质则被排除。

二、蒸发器的操作方法蒸发器的操作方法与设备类型和规模有关，但总体上可以分为以下几个步骤：1.准备工作：清洁蒸发器设备以确保其表面光洁平整，检查仪表和管路连接是否完好。

2.加料：根据工艺要求将液体物料加入蒸发器中，注意控制液位，避免超过最大容量。

3.加热：根据液体物料的性质和蒸发器的规格，选择合适的加热方式。

可以是直接加热或间接加热。

4.控制温度：使用温度控制装置控制加热过程中的温度，以避免过热和过冷，保证蒸发过程的稳定。

5.卸料：当液体物料的浓度达到要求时，停止加热并打开底部的排污阀门，将浓缩物料排出。

6.清洗和维护：在蒸发器使用完毕后，对设备进行清洗和维护，保证设备的良好状态。

三、蒸发器的注意事项1.安全操作：在蒸发器操作过程中，要严格遵守操作规程，确保设备和人员的安全。

特别是在加热和排放废气时，需注意防火和防爆措施。

2.清洗保养：蒸发器设备需要定期清洗和保养，以保证设备的正常运行和延长使用寿命。

清洗时要注意使用适当的清洗剂和工具，避免对设备造成损害。

3.温度控制：在蒸发过程中，要根据液体物料的性质和工艺要求选择合适的加热温度和控制方式，以保证蒸发过程的稳定和高效。

4.废气处理：蒸发过程中产生的废气含有挥发性有机物和其他污染物，需要进行妥善的处理，以减少对环境的影响。

蒸发器原理与操作蒸发器是一种常见的热传导设备，其原理是通过加热液体，使其迅速蒸发，将液体内部的热能转化为蒸汽释放出来。

蒸发器被广泛应用于许多工业领域，如食品加工、化学工程、能源产业等。

蒸发器的操作过程可以分为以下三个主要步骤：1.加热液体：蒸发器通常采用外部加热的方式，将液体加热至沸点以上，以促使液体迅速转化为蒸汽。

加热方式可以是直接加热，通过直接接触热源，或间接加热，通过在蒸发器外壳中的热传导来完成。

加热液体的温度可以根据所需的蒸发速率来控制。

2.蒸发蒸汽：当液体加热至沸点以上时，液体内部的分子开始迅速移动，形成气泡，并推动液体分子逐渐蒸发。

蒸发通常发生在蒸发器底部的加热表面上，这是因为热量传导到液体顶部需要一定的时间。

3.蒸汽分离：蒸发后的液体和蒸汽混合物通过蒸发器内部的分离器进行分离。

分离器通常是一种特殊的器件，通过重力、离心力或过滤等方式将蒸汽与液体分离。

液体被收集，以供后续的处理和回收使用，而蒸汽则被排出或进一步处理。

蒸发器的设计和操作可以根据具体的需求和应用进行调整。

以下是一些常见的蒸发器类型：1.流动薄膜蒸发器：通过在加热表面形成薄的液膜，利用热传导使液体迅速蒸发。

这种类型的蒸发器通常用于处理高黏度或易结垢的液体。

2.溶剂回收蒸发器：用于回收化学工业过程中使用的溶剂。

通过控制温度和蒸发速率，可以将溶剂从废水中高效地蒸发出来，以便再次使用。

3.多效蒸发器：通过将多个蒸发器串联在一起，利用热能的级联效应，连续蒸发液体。

这种蒸发器通常用于处理高浓度的物料，如造纸工业中的浆料。

在操作蒸发器时1.控制加热温度：根据液体的性质和所需蒸发速率，合理控制加热温度。

太低的温度会导致蒸发速率过慢，而太高的温度则可能引起过度沸腾和产品质量损失。

2.液位控制：保持适当的液位对蒸发效果至关重要。

过高的液位会导致波动和不稳定的蒸发速率，而过低的液位则会降低蒸发效率。

3.温度和压力监控：定期检查和记录蒸发器内部的温度和压力，以确保操作安全和效率。

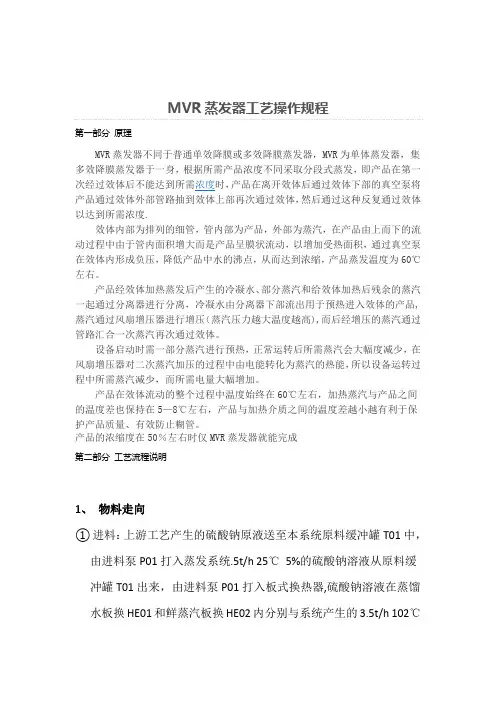

MVR蒸发器工艺操作规程第一部分原理MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度.效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积增大而是产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60℃左右。

产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品,蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高),而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。

设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。

产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。

产品的浓缩度在50％左右时仅MVR蒸发器就能完成第二部分工艺流程说明1、物料走向①进料：上游工艺产生的硫酸钠原液送至本系统原料缓冲罐T01中，由进料泵P01打入蒸发系统.5t/h 25℃5%的硫酸钠溶液从原料缓冲罐T01出来，由进料泵P01打入板式换热器,硫酸钠溶液在蒸馏水板换HE01和鲜蒸汽板换HE02内分别与系统产生的3.5t/h 102℃的蒸馏水和200kg/h 120℃的鲜蒸汽进行换热，温度达到92℃后，进入降膜换热器HE03进行蒸发浓缩。

②蒸发时，5t/h的进料液在一体式二效降膜蒸发器HE03内与经压缩机升温升压后的二次蒸汽换热，进行蒸发浓缩，物料通过降膜循环泵P03、P04打循环,蒸发的蒸汽在分离器SE01内气液分离后进入压缩机C01升温升压;分离后的浓缩液进入分离器底部，一部分进入降膜蒸发器底部储液段打循环，一部分通过二效转料阀转去强制循环蒸发器继续蒸发浓缩。

「蒸发器的原理以及分类」蒸发器是一种将液体转变为蒸汽的设备，广泛应用于化工、食品、制药、环保、冶金等行业。

它的主要原理是通过供热使液体转化为蒸汽，然后将蒸汽与液体分离。

蒸发器的原理可以从物理学和化学学两个角度进行理解。

从物理学的角度来看，蒸发是一种固液界面上液体分子从固体表面逸出的过程。

液体内部的分子具有从低能量到高能量的分布，而在表面附近的分子能量较高，易于形成气体。

通过增加温度以及减小液体分子之间的相互作用力，可以促使液体分子从液态转变为气态。

从化学学的角度来看，蒸发也可以理解为分子通过热运动克服表面张力脱离液体形成气体。

在液体表面上，由于分子间的相互作用力较强，各个方向的分子难以通过表面逸出。

然而，一部分能量较高的分子仍然具有一定的概率逸出至气相，这种逸出的分子使得液体分子从液态转变为气态。

蒸发器根据不同的工艺要求和原理分类较多，下面将介绍几种常见的蒸发器分类：1.汽化式蒸发器：汽化式蒸发器是蒸发器的一种常见类型，其原理是通过加热使液体汽化。

液体进入蒸发器后，在受热表面形成薄膜，薄膜与加热表面接触面积大，从而加快蒸发速度。

同时，蒸发器内搭载有传热管，使热量传递更加高效。

2.冷凝式蒸发器：冷凝式蒸发器是通过将液体蒸发后的蒸汽进行冷凝，使其转变为液态的蒸发器。

冷凝器内部通常装有冷却介质，将蒸汽冷却到足够低的温度，使其重新转变为液态。

这种蒸发器适用于需要回收和重复利用液体的工艺。

3.扩散蒸发器：扩散蒸发器是利用扩散原理进行蒸发的一种蒸发器。

其原理是通过在液体表面形成多孔板或毛细管，使液体分子能够快速扩散到空气中。

这种蒸发器通常用于较小规模的蒸发，具有体积小、运行稳定等优点。

4.闪蒸器：闪蒸器是一种利用压力差促使液体迅速蒸发的蒸发器。

液体在进入闪蒸器后，迅速减少压力，液体分子由液态迅速转变成蒸汽。

这种蒸发器适用于需要在短时间内完成大量蒸发的工艺，例如提纯酒精、脱水等。

以上是常见的蒸发器分类，不同类型的蒸发器适用于不同的工艺要求，能够满足各种蒸发操作的需要。

蒸发器结构及原理蒸发器是一种用于将液体转化为蒸汽的设备，其结构和工作原理主要包括加热表面、液体进料和蒸汽出口三个方面。

蒸发器的基本结构包括蒸发室和加热表面。

蒸发室是一个封闭的容器，用于容纳液体和蒸汽。

加热表面则位于蒸发室底部，用于将液体加热并转化为蒸汽。

加热表面通常由一系列管道或板组成，其形状和材料可以根据具体的应用需求进行设计。

液体进料是将待蒸发的液体输入到蒸发室的过程。

在蒸发器中，液体通常通过进料管道进入蒸发室，并通过一个或多个喷嘴将液体均匀地分布在加热表面上。

这有助于提高蒸发效率，并避免局部过热或结垢的问题。

蒸汽出口是指蒸发室中蒸汽排出的通道。

通常，蒸汽会通过蒸汽出口进入蒸汽收集系统，然后被输送到其他设备进行进一步的处理或利用。

蒸汽出口通常位于蒸发室的顶部，以利于蒸汽的顺利排出。

蒸发器的工作原理是利用加热表面与液体接触时的热传导和质量传递来完成液体向蒸汽的转化。

当液体进入蒸发室后，接触到加热表面的部分液体会被加热并转化为蒸汽。

这是由于加热表面的高温使得液体分子获得足够的能量以克服液体表面张力，从而从液体相转变为气体相。

在蒸发的过程中，液体从进料喷嘴均匀喷洒到加热表面上，形成一层薄膜。

薄膜与加热表面接触后，液体会迅速吸收加热表面的热量，从而增加液体内部的温度。

当液体温度达到饱和温度时，薄膜上的部分液体会转化为蒸汽。

转化为蒸汽的液体会沿着加热表面向上升腾，并逐渐聚集在蒸汽腔室中。

然后，蒸汽通过蒸汽出口排出蒸发室。

同时，剩余的液体会继续下降至加热表面上，循环进行蒸发过程。

蒸发器的性能主要与结构及工作参数有关。

蒸发器的结构设计需要考虑加热表面的大小和形状，以及进料和出口的位置和尺寸。

蒸发器的工作参数包括进料速率、蒸发温度和压力，以及蒸汽出口流量等。

蒸发器在各行各业中广泛应用，如化工、食品、制药和能源等领域。

通过有效地利用加热表面的热传导和质量传递，蒸发器能够将液体快速转化为蒸汽，实现液体的浓缩和分离，从而满足不同工艺过程的需求。

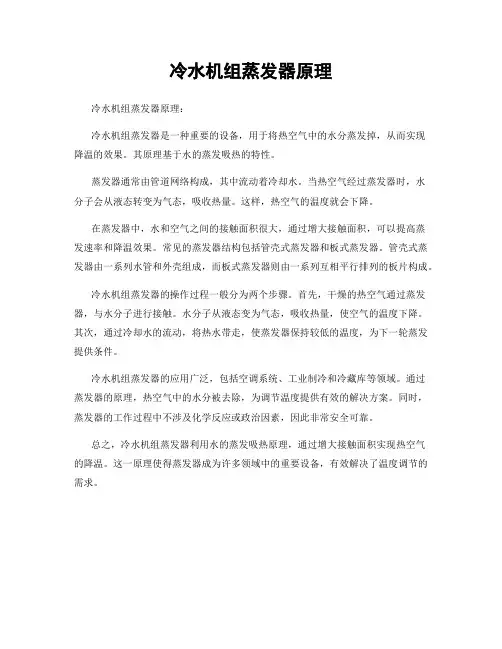

冷水机组蒸发器原理
冷水机组蒸发器原理：
冷水机组蒸发器是一种重要的设备，用于将热空气中的水分蒸发掉，从而实现
降温的效果。

其原理基于水的蒸发吸热的特性。

蒸发器通常由管道网络构成，其中流动着冷却水。

当热空气经过蒸发器时，水
分子会从液态转变为气态，吸收热量。

这样，热空气的温度就会下降。

在蒸发器中，水和空气之间的接触面积很大，通过增大接触面积，可以提高蒸
发速率和降温效果。

常见的蒸发器结构包括管壳式蒸发器和板式蒸发器。

管壳式蒸发器由一系列水管和外壳组成，而板式蒸发器则由一系列互相平行排列的板片构成。

冷水机组蒸发器的操作过程一般分为两个步骤。

首先，干燥的热空气通过蒸发器，与水分子进行接触。

水分子从液态变为气态，吸收热量，使空气的温度下降。

其次，通过冷却水的流动，将热水带走，使蒸发器保持较低的温度，为下一轮蒸发提供条件。

冷水机组蒸发器的应用广泛，包括空调系统、工业制冷和冷藏库等领域。

通过
蒸发器的原理，热空气中的水分被去除，为调节温度提供有效的解决方案。

同时，蒸发器的工作过程中不涉及化学反应或政治因素，因此非常安全可靠。

总之，冷水机组蒸发器利用水的蒸发吸热原理，通过增大接触面积实现热空气
的降温。

这一原理使得蒸发器成为许多领域中的重要设备，有效解决了温度调节的需求。

热媒蒸发器的工作原理热媒蒸发器是一种常见的传热设备，广泛应用于化工、制药、食品加工等行业。

它通过传递热量，将液态物质转化为气态物质，实现物质的蒸发和浓缩。

本文将从热媒蒸发器的工作原理、结构和工作过程等方面进行详细介绍。

一、工作原理热媒蒸发器的工作原理主要基于物质的蒸发和传热原理。

当热媒蒸发器内部的液态物质受热，温度升高时，部分液态物质会转化为气态物质，形成蒸汽。

在这个过程中，液态物质与蒸汽之间发生质量传递和热量传递，最终实现了物质的蒸发和浓缩。

热媒蒸发器主要利用物质的沸点差来实现液态物质向气态物质的转化。

通过提供热量，使液态物质温度升高，达到其沸点，从而发生蒸发。

而蒸汽则会带走相应的潜热，使得液态物质温度降低，形成浓缩液。

这种通过热媒传热的方式，将液态物质转化为气态物质，并实现物质浓缩的过程就是热媒蒸发器的工作原理。

二、热媒蒸发器的结构热媒蒸发器通常由换热管束、外围壳体、热媒介质供给系统、液态物质进出口、蒸汽出口等部分组成。

1. 换热管束：是热媒蒸发器最主要的部件，通过换热管束来实现液态物质和热媒介质之间的传热和传质。

换热管束多采用管壳式结构，内部装有众多的换热管，在液态物质和热媒介质之间形成了多重的热传递和质传递路径。

2. 外围壳体：用于包裹换热管束，保护换热管束的完整性，并将液态物质和热媒介质隔离开来，防止混合。

3. 热媒介质供给系统：用于提供热源，使得液态物质得以升温并蒸发。

通常是通过燃烧燃气、液体燃料或蒸汽的方式来提供热媒介质。

4. 液态物质进出口：用于输入待蒸发的液态物质，并将蒸发后的浓缩液排出，保持蒸发过程的连续性。

5. 蒸汽出口：将蒸汽排出热媒蒸发器，通过该出口将蒸发后的气态物质引出，完成液态物质的蒸发过程。

热媒蒸发器的结构简单明了，通过各部件间协同作用，实现了液态物质向气态物质的转化和浓缩过程。

三、热媒蒸发器的工作过程1. 热媒介质供给：热媒介质通过供给系统输入到换热管束中，以提供热源。

蒸发器结构及原理
蒸发器是一种常用的传热设备，用于将液体变成气态。

蒸发器的结构和工作原理对于设备的使用和维护都有很大的影响。

蒸发器通常由一个蒸发管（或多个蒸发管）和一个蒸发器壳体组成。

蒸发管内放置着低沸点的工作流体，通常为制冷剂或溶液。

蒸发器壳体内则是所要冷却或蒸发的物体或介质。

蒸发管和蒸发器壳体之间的空间通常填充着传热介质，如空气或水。

蒸发器的工作原理是利用蒸发管内的工作流体从液态变为气态时，吸收了大量的热量，从而将蒸发器壳体内的物体或介质冷却或蒸发。

在蒸发器操作期间，蒸发管内的工作流体经过压缩和膨胀过程，维持着流体在管内循环的状态，以达到蒸发器的稳定工作状态。

蒸发器的结构和工作原理影响着其传热效率、能耗和维护。

各种蒸发器有不同的结构和工作原理，可以根据不同的应用场合选择不同形式的蒸发器，以达到最佳的性能和经济效益。

- 1 -。

蒸发器工作原理及操作说明**一、蒸发器工作原理**
蒸发器是一种将液体变成气体以提取其中所需成分的设备。

根据蒸发的方式，蒸发器可以分为不同类型，如以下所示：
1. 强制循环蒸发器：通过机械设备强制液体循环蒸发，使液体中的成分被分离出来，如传统的蒸馏塔和降膜蒸发器等。

2. 自然蒸发器：让液体自然地蒸发，通过将液体暴露在空气中以达到蒸发效果，如池式蒸发器和闪蒸器等。

**二、蒸发器操作说明**
以下是蒸发器的基本操作说明：
1. 操作前须了解蒸发器的工作原理和操作流程。

2. 蒸发器会产生大量的热量，因此在操作时需要戴好防护服，
以免被烫伤。

3. 操作时应根据液体的性质和特点，选择合适的蒸发器类型和
蒸发条件。

例如，需要经过高温处理的液体一般选用传统的蒸馏塔。

4. 操作过程中要加强监控，避免发生操作失误或设备故障。

5. 操作结束后，应将蒸发器内残留物清洗干净，清除残留的溶
液和沉淀物。

以上是蒸发器工作原理及操作说明的详细介绍。

在使用时请务
必按照操作说明操作，以免对人身和设备造成损害。

三效蒸发器工作原理三效蒸发器是一种常用的热工设备，主要用于将液体转化为气体。

它的工作原理是通过蒸发的方式将液体中的溶质分离出来，从而实现液体的浓缩和纯化。

三效蒸发器通常由三个蒸发器组成，每个蒸发器都具有不同的工作温度和压力。

让我们来了解一下三效蒸发器的基本结构。

三效蒸发器通常由一个加热器、一个蒸发器和一个冷凝器组成。

液体首先通过加热器加热，然后进入蒸发器。

在蒸发器中，液体被加热并蒸发，产生蒸汽和浓缩液。

蒸汽进入冷凝器冷凝成液体，而浓缩液则从蒸发器底部排出。

三效蒸发器的工作原理可以分为三个步骤：蒸发、分离和冷凝。

首先，液体从加热器进入蒸发器，由于蒸发器的工作温度较高，液体被加热并蒸发成蒸汽。

蒸汽中含有溶质，而浓缩液中含有较少的溶质。

蒸汽和浓缩液分别从蒸发器的顶部和底部排出。

接下来，蒸汽进入冷凝器，被冷却并冷凝成液体。

在冷凝过程中，蒸汽中的溶质被分离出来，并与冷凝器中的冷却介质交换热量。

冷凝后的液体从冷凝器底部排出，而余下的不易冷凝的气体则从冷凝器顶部排出。

经过一次蒸发、一次分离和一次冷凝后，液体的浓度得到了显著提高。

为了进一步提高浓缩液的浓度，三效蒸发器通常会设立两个或更多的蒸发器。

在多个蒸发器的作用下，液体的浓缩效果可以得到进一步提升。

三效蒸发器的工作原理可以通过以下步骤总结：1. 液体通过加热器加热，进入蒸发器。

2. 在蒸发器中，液体被加热并蒸发成蒸汽，产生浓缩液。

3. 蒸汽进入冷凝器，被冷却并冷凝成液体。

4. 冷凝后的液体从冷凝器底部排出，蒸发器中的浓缩液从底部排出。

5. 多个蒸发器的作用下，液体的浓度得到进一步提高。

三效蒸发器作为一种重要的热工设备，在化工、制药、食品等行业中有着广泛的应用。

它能够高效地实现液体的浓缩和纯化，减少能源消耗和废物排放。

通过合理的设计和操作，三效蒸发器可以实现节能减排，提高生产效率，降低生产成本。

因此，三效蒸发器在工业生产中具有重要的意义和应用价值。
