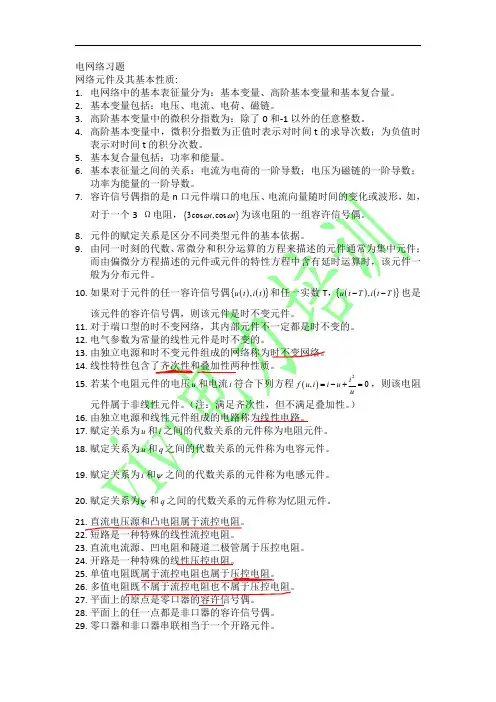

电网络习题网络元件及其基本性质:1.电网络中的基本表征量分为:基本变量、高阶基本变量和基本复合量。
2.基本变量包括:电压、电流、电荷、磁链。
3.高阶基本变量中的微积分指数为:除了0和-1以外的任意整数。
4.高阶基本变量中,微积分指数为正值时表示对时间t 的求导次数;为负值时表示对时间t 的积分次数。
5.基本复合量包括:功率和能量。
6.基本表征量之间的关系:电流为电荷的一阶导数;电压为磁链的一阶导数;功率为能量的一阶导数。
7.容许信号偶指的是n 口元件端口的电压、电流向量随时间的变化或波形,如,对于一个3Ω电阻,{}3cos ,cos t t ωω为该电阻的一组容许信号偶。
8.元件的赋定关系是区分不同类型元件的基本依据。
9.由同一时刻的代数、常微分和积分运算的方程来描述的元件通常为集中元件;而由偏微分方程描述的元件或元件的特性方程中含有延时运算时,该元件一般为分布元件。
10.如果对于元件的任一容许信号偶()(){},u t i t 和任一实数T ,()(){},u t T i t T --也是该元件的容许信号偶,则该元件是时不变元件。
11.对于端口型的时不变网络,其内部元件不一定都是时不变的。
12.电气参数为常量的线性元件是时不变的。
13.由独立电源和时不变元件组成的网络称为时不变网络。
14.线性特性包含了齐次性和叠加性两种性质。
15.若某个电阻元件的电压u 和电流i 符合下列方程()2,0i f u i i u u=-+=,则该电阻元件属于非线性元件。
(注:满足齐次性,但不满足叠加性。
)16.由独立电源和线性元件组成的电路称为线性电路。
17.赋定关系为u 和i 之间的代数关系的元件称为电阻元件。
18.赋定关系为u 和q 之间的代数关系的元件称为电容元件。
19.赋定关系为i 和ψ之间的代数关系的元件称为电感元件。
20.赋定关系为ψ和q 之间的代数关系的元件称为忆阻元件。
21.直流电压源和凸电阻属于流控电阻。
Made by 遇见 第一套一.选择题(18分)1.以下式子中不正确的是( ) a .1•A =A b .A +A=A c .B A B A +=+ d .1+A =12.已知B A B B A Y ++=下列结果中正确的是( )a .Y =Ab .Y =Bc .Y =A +Bd .B A Y +=3.TTL 反相器输入为低电平时其静态输入电流为( ) a .-3mA b .+5mA c .-1mA d .-7mA4.下列说法不正确的是( ) a .集电极开路的门称为OC 门b .三态门输出端有可能出现三种状态(高阻态、高电平、低电平)c .OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输 5.以下错误的是( )a .数字比较器可以比较数字大小b .实现两个一位二进制数相加的电路叫全加器c .实现两个一位二进制数和来自低位的进位相加的电路叫全加器d .编码器可分为普通全加器和优先编码器 6.下列描述不正确的是( )a .触发器具有两种状态,当Q=1时触发器处于1态b .时序电路必然存在状态循环c .异步时序电路的响应速度要比同步时序电路的响应速度慢d .边沿触发器具有前沿触发和后沿触发两种方式,能有效克服同步触发器的空翻现象 7.电路如下图(图中为下降沿Jk 触发器),触发器当前状态Q 3 Q 2 Q 1为“011”,请问时钟作用下,触发器下一状态为( )a .“110”b .“100”c .“010”d .“000”8、下列描述不正确的是( )a .时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b .寄存器只能存储小量数据,存储器可存储大量数据。
c .主从JK 触发器主触发器具有一次翻转性d .上面描述至少有一个不正确 9.下列描述不正确的是( )a .EEPROM 具有数据长期保存的功能且比EPROM 使用方便b .集成二—十进制计数器和集成二进制计数器均可方便扩展。
电路理论习题库+参考答案一、判断题(共100题,每题1分,共100分)1.欧姆定律可表示成U=RI,也可表示成U=-RI,这与采用的参考方向有关。
()A、正确B、错误正确答案:A2.非正弦周期信号分解后的傅里叶级数不一定是一个收敛的无穷三角级数()A、正确B、错误正确答案:B3.由于假定各节点电压的参考极性总是由独立节点指向参考节点,所以,各节点电压在相连电阻中引起的电流总是流出该节点的。
因此,节点电压方程的等式左边是各节点电压引起的流出相应节点的电流,而右边则是电流源和等效电流源注入节点的电流。
()A、正确B、错误正确答案:A4.电阻混联是指电阻连接中,既有串联又有并联()A、正确B、错误正确答案:A5.理想变压器反映阻抗的性质与负载阻抗的性质相反。
()A、正确B、错误正确答案:B6.三相电路是一种特殊类型的复杂电路,因而仍可采用一般复杂电路的分析方法对其进行分析和计算。
()A、正确B、错误正确答案:A7.支路分析法适用于分析支路数较少的电路()A、正确B、错误正确答案:A8.正弦电路中,若串联电路的总电压超前电流(电压、电流取关联参考方向),则此电路一定呈感性。
()A、正确B、错误正确答案:A9.造成系统误差的原因主要是操作者粗心大意。
()A、正确B、错误正确答案:B10.一个线性含源二端网络和其外部负载所构成的电路无唯一解时,此二端网络就可能无等效电源电路()A、正确B、错误正确答案:A11.电工指示仪表准确度的数字越小,表示仪表的准确度越低。
(A、正确B、错误正确答案:B12.对称三相电路Y-Y系统中不管是否含有高次谐波分量,U1=√3U()A、正确B、错误正确答案:B13.工程上将同向耦合状态下的一对施感电流的入端或出端定义为耦合电感的同名端()A、正确B、错误正确答案:A14.三相电路中,对称负载Y接无中线时,发生一相断路故障后,非断开相的相电压降低到电源线电压的一半。
()A、正确B、错误正确答案:A15.RLC串联电路的谐振,电源提供的无功功率为0,电路中无能量交换。

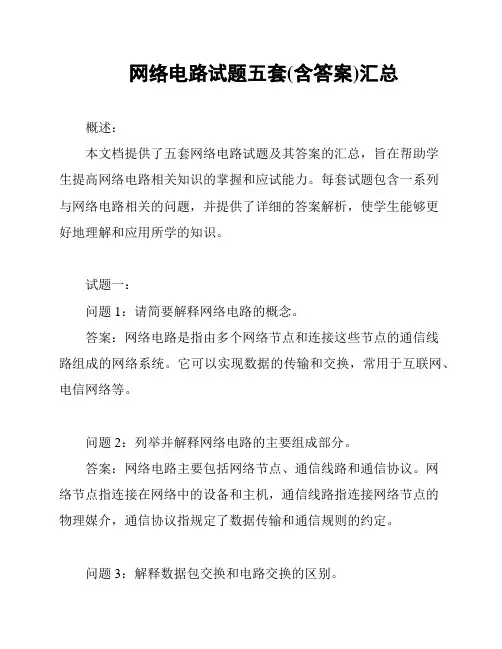

网络电路试题五套(含答案)汇总
概述:
本文档提供了五套网络电路试题及其答案的汇总,旨在帮助学
生提高网络电路相关知识的掌握和应试能力。
每套试题包含一系列
与网络电路相关的问题,并提供了详细的答案解析,使学生能够更
好地理解和应用所学的知识。
试题一:
问题1:请简要解释网络电路的概念。
答案:网络电路是指由多个网络节点和连接这些节点的通信线
路组成的网络系统。
它可以实现数据的传输和交换,常用于互联网、电信网络等。
问题2:列举并解释网络电路的主要组成部分。
答案:网络电路主要包括网络节点、通信线路和通信协议。
网
络节点指连接在网络中的设备和主机,通信线路指连接网络节点的
物理媒介,通信协议指规定了数据传输和通信规则的约定。
问题3:解释数据包交换和电路交换的区别。
答案:数据包交换是将数据分割成小的数据包进行传输,并根据目的地址选择合适的路径进行传输;电路交换是在通信建立前,在传输路径上保留一条专用的通信通路。
其他试题内容可类似地进行描述。
试题二:
...
试题三:
...
试题四:
...
试题五:
...
答案参考:
...
总结:
本文档将五套网络电路试题及其答案汇总在一起,为学生们提供了一个系统学习和复习网络电路知识的资源。
希望本文档能对学生们的学习和应试有所帮助。
电路练习题及答案电路是电子技术的基础,理解和掌握电路的原理和运行方式对于电子工程师和电子爱好者来说非常重要。
本文将提供一系列电路练习题,并附上详细的答案解析,帮助大家深入理解电路的工作原理。
请按照下面的题目和答案进行学习和练习。
1. 题目:并联电阻计算在一个电路中,有三个并联的电阻,分别为R1=10Ω,R2=20Ω和R3=30Ω,求并联电阻的总阻值。
解答:并联电阻的总阻值可以通过以下公式计算:1/Rt = 1/R1 + 1/R2 + 1/R3代入数值,得到:1/Rt = 1/10 + 1/20 + 1/301/Rt = 6/601/Rt = 1/10两边取倒数,得到:Rt = 10Ω所以,并联电阻的总阻值为10Ω。
2. 题目:串联电阻计算在一个电路中,有三个串联的电阻,分别为R1=10Ω,R2=20Ω和R3=30Ω,求串联电阻的总阻值。
解答:串联电阻的总阻值可以通过以下公式计算:Rt = R1 + R2 + R3代入数值,得到:Rt = 10Ω + 20Ω + 30ΩRt = 60Ω所以,串联电阻的总阻值为60Ω。
3. 题目:欧姆定律计算在一个电路中,有一个电压源为12V,串联着一个电阻为6Ω的电阻器,请计算通过电阻器的电流大小。
解答:根据欧姆定律,电流I可以通过以下公式计算:I = U/R代入数值,得到:I = 12V / 6ΩI = 2A所以,通过电阻器的电流大小为2A。
4. 题目:电路功率计算在一个电路中,有一个电压源为12V,串联着一个电阻为6Ω的电阻器,请计算电路的总功率。
解答:电路的总功率可以通过以下公式计算:P = U^2 / R代入数值,得到:P = 12V^2 / 6ΩP = 24W所以,电路的总功率为24瓦特。
5. 题目:电路中的电压分压在一个电路中,有一个电压源为10V,串联着两个电阻,分别为R1=20Ω和R2=30Ω,请计算R2的电压分压。
解答:根据电压分压定律,R2的电压分压可以通过以下公式计算:U2 = (R2 / (R1 + R2)) * U代入数值,得到:U2 = (30Ω / (20Ω + 30Ω)) * 10VU2 = (30Ω / 50Ω) * 10VU2 = 6V所以,R2的电压分压为6V。
电路原理习题习题作业1一、单项选择题:在下列各题中,有四个备选答案,请将其中唯一正确的答案填入题干的括号中。
(本大题共3小题,总计29分)1、(本小题6分)电路如图所示, 若、、均大于零,, 则电路的功率情况为A. 电阻吸收功率, 电压源与电流源供出功率B. 电阻与电压源吸收功率, 电流源供出功率C. 电阻与电流源吸收功率, 电压源供出功率D. 电阻吸收功率, 电流源供出功率,电压源无法确定答( )2、(本小题9分)若电流表A读数为零, 则与的值分别为A. 6 , 2.5 AB. 8 , -2.5 AC. 6 , 1 AD. 0.66 , 15 A答( )3、(本小题14分)用叠加定理可求得图示电路中ab端的开路电压为A. 8.5 VB. 7.5 VC. 6 VD. 6.5 V答( )二、填充题:在下列各题中,请将题止所要求的解答填入题干中的各横线上方内。
(本大题共2小题,总计31分)1、(本小题12分)图示电路中的电流,电压.2、(本小题19分)图示正弦交流电路,已知V,电源向电路提供功率P=200W,的有效值为50V,求R和L。
三、非客观题( 本大题40分)电路及外施电压波形如图所示,求电感贮能的最大值,并表明时电阻所消耗的能量等于该值。
习题作业2一、单项选择题:在下列各题中,有四个备选答案,请将其中唯一正确的答案填入题干的括号中。
(本大题共3小题,总计34分)1、(本小题9分)电路如图所示, 若、、均大于零,, 则电路的功率情况为A. 电阻吸收功率, 电压源与电流源供出功率B. 电阻与电流源吸收功率, 电压源供出功率C. 电阻与电压源吸收功率, 电流源供出功率D. 电阻吸收功率,供出功率无法确定答( )2、(本小题8分)用叠加定理可求得图示电路中电压为A. VB. VC. VD. V答( )3、(本小题17分)图示电路中a、b端的等效电阻为A.B.C.D.答( )二、填充题:在下列各题中,请将题止所要求的解答填入题干中的各横线上方内。
习 题1-8 图示二端口由两个线性电阻器(无源元件)和一个理想流控电流源 (有源元件)组成。
试证明:在某些参数值下,它可以是无源二端口。
证明:⎩⎨⎧-=-==21222122111)(r i r i r i i u r i u ββ⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡-=⎥⎦⎤⎢⎣⎡∴21221210i i r r r u u β 吸收功率:[]⎥⎦⎤⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=-+=+=21222121221222121221122)(i i r r r r i i r i i r i r i i u i u t p βββ R 阵对称正定,即4)(,0,0222121r r r r r β>>>时,该二端口是无源的。
1-9 设互易n 端口有混合参数矩阵H ,求H 应满足的条件。
解:法一:n 端口划分成两部分,a ,b[][]Tk Tk I I I U U U 2121,,==a a I U [][]Tn k k Tn k k I I I U U U 2121,,++++==b b I U⎩⎨⎧+=+=⇒⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡bbb a ba b bab a aa a b a bb baab aa b a U H I H I U H I H U U I H H H H I U图 1-8设[][])()((1)(1)I U I U22,是n 端口的两个任意容许偶,若互易[][](1)T(2)(2)T(1)I U I U =[][][]⎥⎦⎤⎢⎣⎡++=⎥⎦⎤⎢⎣⎡=(2)b bb (2)a ba (2)a(1)bT T (1)b ab (1)a aa (2)b (2)a (1)bT (1)aT (2)T(1)U H I H I U)U H I (H I I UUIU []⎥⎦⎤⎢⎣⎡++=(2)b bb (2)a ba (2)a(1)bT T ab(1)bT T aa(1)aT U H I H I UHUH I)1()(21 (2)b bb (1)b T (2)a ba T ab (1)b T )(a T aa )(a U H U I H H U I H I +++=[][][][]⎥⎦⎤⎢⎣⎡++=⎥⎦⎤⎢⎣⎡==(2)b (2)bab (2)a aa T(1)bbb (1)aba (1)a T (2)b (2)a(1)bT (1)aT (2)T(1)(1)T(2)U U H I H )U H I(H I U U IIUIIU )2( (2)b bb T (1)b T (2)b ba T ab (1)a T (2)a aa (1)a U H U )U H (H I I H I +++=对比(1)(2)式得:⎩⎨⎧==bbbb T aaaa H H H H T⎩⎨⎧-=⇒=+-=⇒=+baTab ba T ab Tabba ba T ab H H 0H H H H 0H H 法二:⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡b a bb ba ab aab a U I H H H H I U 转成Z 阵:⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡----b a 1bb ba 1bb 1bbab ba 1bbab aa b a I I H H H H H H H H H U U T Z Z =)1( ba 1bb ab aa T ba 1bb ab T aa H H H H )H H (H H ---=-∴ )2()( 1bb ab ba 1bb H H H H --=-T )3()( ba 1bb 1bb ab H H H H ---=T )4()( 1bb 1bb H H --=T 由(4)得:)5( Tbb bb H H =将(5)代入(2)或(3),得:)6( Tab ba H H -=把(6)代入(1)得:ba 1bb ab aa T ab T ba 1bb T aa H H H H H )H (H H ---=-ba 1bb ab aa ba 1bb ab T aa H H H H H H H H ---=-∴ aa T aa H H =∴ 得证1-10 设x 是输入,y 是输出,它们可以是n 端口的电流或电压。

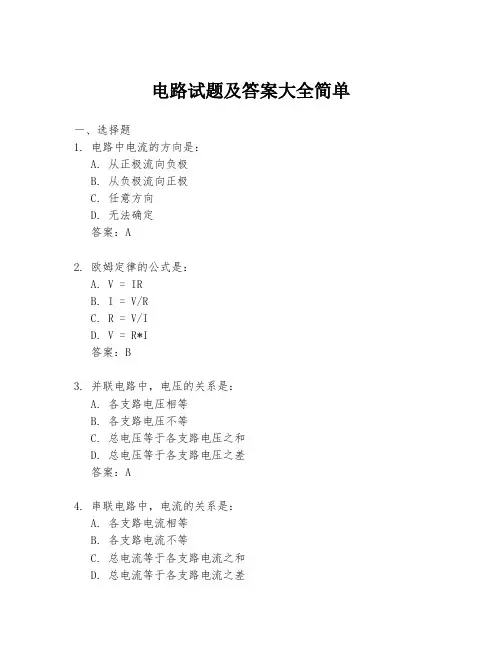

电路试题及答案大全简单一、选择题1. 电路中电流的方向是:A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 无法确定答案:A2. 欧姆定律的公式是:A. V = IRB. I = V/RC. R = V/ID. V = R*I答案:B3. 并联电路中,电压的关系是:A. 各支路电压相等B. 各支路电压不等C. 总电压等于各支路电压之和D. 总电压等于各支路电压之差答案:A4. 串联电路中,电流的关系是:A. 各支路电流相等B. 各支路电流不等C. 总电流等于各支路电流之和D. 总电流等于各支路电流之差答案:A二、填空题1. 在电路中,电阻的单位是______。
答案:欧姆2. 电容器的单位是______。
答案:法拉3. 电感器的单位是______。
答案:亨利4. 交流电的频率单位是______。
答案:赫兹三、简答题1. 请简述什么是基尔霍夫电压定律。
答案:基尔霍夫电压定律指出,在任何闭合电路中,沿着闭合路径的电压总和等于零。
2. 请简述什么是基尔霍夫电流定律。
答案:基尔霍夫电流定律指出,在任何电路节点处,进入节点的电流之和等于离开节点的电流之和。
四、计算题1. 已知一个串联电路中包含两个电阻,R1 = 100Ω,R2 = 200Ω,电源电压为12V,求电路中的总电流。
答案:I = V / (R1 + R2) = 12V / (100Ω + 200Ω) = 0.04A2. 已知一个并联电路中包含两个电阻,R1 = 100Ω,R2 = 200Ω,电源电压为12V,求每个电阻两端的电压。
答案:V1 = V2 = 12V以上是电路试题及答案大全简单的部分内容,涵盖了选择题、填空题、简答题和计算题。

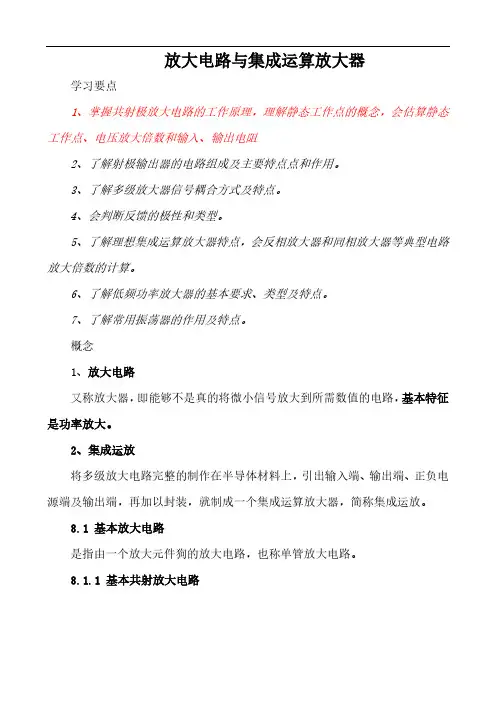

放大电路与集成运算放大器学习要点1、掌握共射极放大电路的工作原理,理解静态工作点的概念,会估算静态工作点、电压放大倍数和输入、输出电阻2、了解射极输出器的电路组成及主要特点点和作用。
3、了解多级放大器信号耦合方式及特点。
4、会判断反馈的极性和类型。
5、了解理想集成运算放大器特点,会反相放大器和同相放大器等典型电路放大倍数的计算。
6、了解低频功率放大器的基本要求、类型及特点。
7、了解常用振荡器的作用及特点。
概念1、放大电路又称放大器,即能够不是真的将微小信号放大到所需数值的电路,基本特征是功率放大。
2、集成运放将多级放大电路完整的制作在半导体材料上,引出输入端、输出端、正负电源端及输出端,再加以封装,就制成一个集成运算放大器,简称集成运放。
8.1 基本放大电路是指由一个放大元件狗的放大电路,也称单管放大电路。
8.1.1 基本共射放大电路1、电路组成VT——三极管,工作在放大状态,起电流或电压放大作用。
+V CC——放大电路直流电源,给三极管提供偏置电压(发射结正向偏压,集电结反向偏压),同时为输出号提供能量。
R b——基极偏置电阻,电源V CC通过R b向基极提供合适的偏置电流I B。
R C——集电极偏置电阻,将三极管集电极电流的变化量转化集电极电压的变化量。
C1、C2——分别是输入、输出耦合电容,起“通交隔直”作用。
2、静态(1)直流通路指将交流信号视为零,直流信号所流经的通路。
即利用电容的“通交隔直”作用,将电路中所有的电容器视为开路,绘制出的电路。
(2)静态工作点静态时三极管的直流电压U BE、U CE和对应的直流电流I B、I C,统称为静态工作点Q,,通常写为U BEQ、U CEQ、I BQ、I CQ。
估算公式如下:II BQ=VV CC−UU BEQ bb≈VV CC bbII CQ=ββII BQUU CEQ=VV CC−II CQ RR cc当电源电压确定后,R b对基本共射放大电路的工作点设置起重要作用,选择合适的R b,可以得到合适的I BQ,从而确定I CQ和U CEQ。

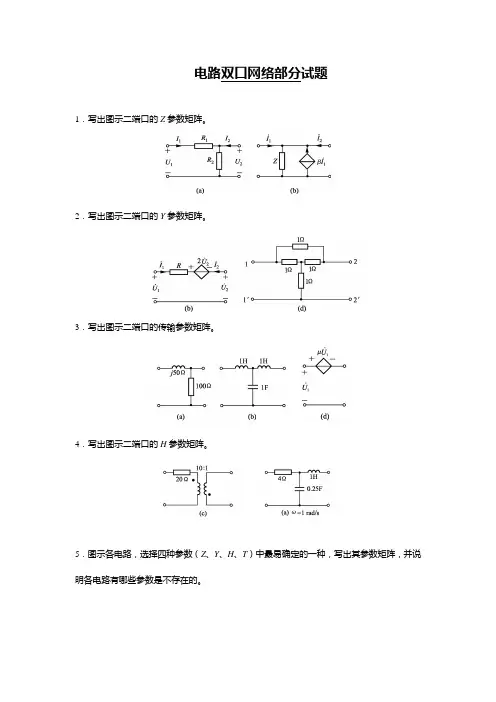

电路双口网络部分试题
1.写出图示二端口的Z参数矩阵。
2.写出图示二端口的Y参数矩阵。
3.写出图示二端口的传输参数矩阵。
4.写出图示二端口的H参数矩阵。
5.图示各电路,选择四种参数(Z、Y、H、T)中最易确定的一种,写出其参数矩阵,并说明各电路有哪些参数是不存在的。
6.图示二端口电阻网络,在1-1′端口加100 V 电压,2-2′ 端
口开路时,I 1=2.5 A ,U 2=60 V ;若在2-2′端口加100 V 电压,1-1′ 端口开路,I 2=2 A,U 1=48 V 。
求此网络的T 参数。
7. 图示二端口网络。
(1)求T 参数;(2)求T 形等效电路;(3)当2-2′ 端口加10 V 电压
时,1-1′ 端口接2 Ω负载。
求负载所吸收的功率。
8.将图示电路分成若干个简单二端口的级联,计算出每个简单的二端口的T 参数,然后算出整个网络的T 参数。
9.图示为具有终端负载的复合二端口网络。
已知⎥⎦
⎤
⎢⎣⎡=⎥⎦⎤⎢⎣⎡=105
.001
][,10
101][21T T ,求负载电压U 2和电流I 2。
10.求图示电路的输入阻抗。

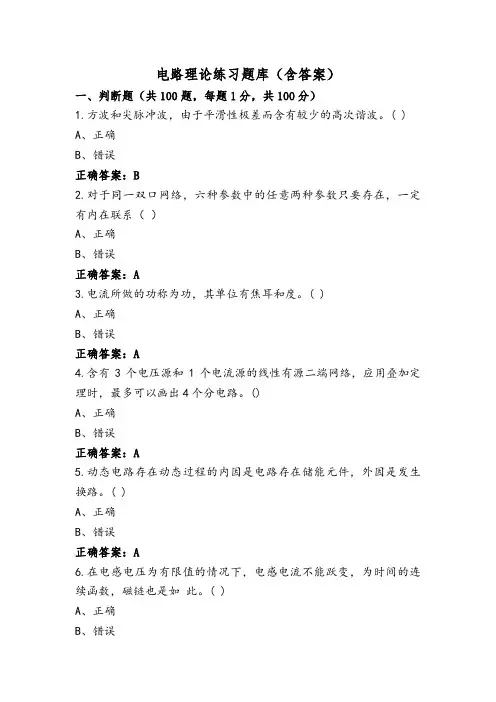

电路理论练习题库(含答案)一、判断题(共100题,每题1分,共100分)1.方波和尖脉冲波,由于平滑性极差而含有较少的高次谐波。
( )A、正确B、错误正确答案:B2.对于同一双口网络,六种参数中的任意两种参数只要存在,一定有内在联系()A、正确B、错误正确答案:A3.电流所做的功称为功,其单位有焦耳和度。
( )A、正确B、错误正确答案:A4.含有3个电压源和1个电流源的线性有源二端网络,应用叠加定理时,最多可以画出4个分电路。
()A、正确B、错误正确答案:A5.动态电路存在动态过程的内因是电路存在储能元件,外因是发生换路。
( )A、正确B、错误正确答案:A6.在电感电压为有限值的情况下,电感电流不能跃变,为时间的连续函数,磁链也是如此。
( )A、正确B、错误正确答案:A7.空心变压器的反映阻抗Z1r与原边阻抗Zn1为并联关系。
( )A、正确B、错误正确答案:B8.电阻性二端网络压控型端口伏安关系一般形式为:u=Ri+us( )A、正确B、错误正确答案:B9.画在同一平面上,除连接点外不出现支路交叉的电路称为平面电路。
( )A、正确B、错误正确答案:A10.列写回路电流方程时,独立回路的选取是固定的( )A、正确B、错误正确答案:B11.在理想变压器的端口伏安关系式中,当两边电压的参考极性与同名端的位置一致时,电压关系式中n取正号( )A、正确B、错误正确答案:A12.几个复阻抗相加时,它们的和增大;几个复阻抗相减时,其差减小。
( )A、正确B、错误正确答案:B13.有源二端网络诺顿等效电源参数为lsc=2A,Req=1Ω,若在端口处接一个12的负载电阻,则电阻电流为1A。
()A、正确B、错误正确答案:A14.三相电路中,当负载的功率因数小于0.5时,其中一只功率表的读数为0()A、正确B、错误正确答案:B15.三相电路的视在功率具有可加性( )A、正确B、错误正确答案:B16.同向耦合时,耦合电感的韦安方程中M前应该为“- ” ( )A、正确B、错误正确答案:B17.节点电压法计算出的节点电压不是电路的最终解( )A、正确B、错误正确答案:A18.[T₁]X[T₂]=[T₂]X[T₁]( )A、正确B、错误正确答案:B19.非正弦信号可以分为周期性非正弦信号和非周期性非正弦信号。
阅前提示:以后解答过程存在部分错误,请小心使用。
习题11. 一个非线性电阻元件的电压、电流分别为:u(t) = cos ωt ,i(t) = cos4ωt(u 、i 参考方向一致)。
求该电阻元件的构成关系。
i(t) = cos4ωt = 8cos 4ωt -8cos 2ωt+1 = 8u 4(t)-8u 2(t)+12.二端元件的电压、电流分别为u(t) = 2cost ,i(t) = 0.5-cost ,试确定元件类型(即属于电阻、电感、电容等中的哪一类),并论证其无源性。
i(t) = 0.5-cost = 0.5-0.5u(t)0T d )cos 5.0(cos 2d )(i )(u )t ,t (W TT0<-=ττ-τ=τττ=⎰⎰电阻,有源。
3.有两个二端元件,其电压、电流关系方程分别为dt)t (di )t (2i u(t) (2) dt du(t)2u(t)i(t) )1(2== 试确定各元件类型,并论证各元件的无源性。
(1)因为dt du dt dq i 2==,所以q = u 2+A ,A 为常数,电容元件。
)t (u 32d d du u 2u d )(i )(u )t (W 3t t =ττ⨯=τττ=⎰⎰∞-∞-,当u<0时,W(t)<0,有源。
(2)因为dtdi 32dt d u 3=ψ=,所以ψ = 32i 3+A ,电感元件。
0)t (i 21id d di i 2d )(i )(u )t (W 4t 2t ≥=τ⨯τ=τττ=⎰⎰∞-∞-,无源。
4.如题图1所示二端口电路,其中非线性电阻r 的构成关系为u r = i r 3。
此二端口是有源的还是无源的。
p = u 1i 1+u 2i 2 = i = (i 1R 1+u R )i 1+(i 2R 2+u R )i 2 = i 12R 1+i 22R 2+i R 4≥00pd d )()()t (W tt=≥τ=τττ=⎰⎰∞-∞-i u ,无源。
《电工原理》自考复习题一. 填空题1.任何一个元件的电压u与电流i取关联参考方向时,该元件吸收的功率为p= 。
当流经元件的电流电压实际方向时,元件吸收功率,电流电压实际方向时,元件发出功率。
2.一个恒定电压15V与内阻3Ω串联的电压源可以等效变换成内阻为Ω与一个恒定电流为A并联的电流源。
3.已知正弦电压u=100sin(314t+60°)V,电压的有效值为 V,初相位为 ,频率为。
4.对于RLC串联电路发生谐振时的条件为,电路的谐振频率f o= ,电路的阻抗值达到最,谐振电流达到最 ,此时电路呈性。
5.电路中负载大是指负载大,而负载电阻。
当负载电阻等于时负载可获得最大功率.6。
三相对称电动势瞬时值的代数和等于。
相量和等于。
7.任何一个元件的电压u与电流i取非关联参考方向时,该元件吸收的功率p= 。
当流经元件的电流电压实际方向一致时,元件功率,电流电压实际方向相反时,元件功率。
8.一个恒定电流5A与内阻4Ω并联的电流源可以等效变换成内阻为Ω与一个恒定电压为 v串联的电压源。
9。
已知正弦电流的有效值相量为=10∠—45°A,则其幅值为 A,有效值为 A,初相位为 .10.对于RLC串联电路发生谐振时,又称为谐振,此时电路的总电压与总电流相位。
11。
在电力系统中常采用在感性负载两端并联的方法来提高功率因数,但电路的有功功率。
12.一阶RL电路的时间常数为τ= .13。
电容元件电流的大小与方向取决于的变化率,其表达式为。
14.叠加原理只适用于电路,任一瞬间各支路中的电流或电压恒等于各独立电源单独作用时在该支路产生响应的和。
15。
已知正弦量=220sin(ωt+30°)V,=100sin(ωt-45°)V,则其相位差为,其相位关系为角。
16。
对于RLC并联电路发生谐振时,电路的阻抗值达到最,电路的谐振电流达到最,此时电路呈现性。
17.电路中电容的一般不能跃变,其换路定则为 .18。
大学电路知识点例题总结1. 电阻和电阻网络1.1 电阻的串、并联关系例题1:有两个电阻分别为R1 = 20Ω和R2 = 30Ω,求其串联后的总电阻。
解:串联电阻的计算公式为R = R1 + R2 = 20Ω + 30Ω = 50Ω。
例题2:有两个电阻分别为R1 = 15Ω和R2 = 25Ω,求其并联后的总电阻。
解:并联电阻的计算公式为1/R = 1/R1 + 1/R2 = 1/15Ω + 1/25Ω = 40/375Ω,故总电阻为375/40Ω = 9.375Ω。
1.2 电阻的星形和三角形转换例题3:将一个星形电阻网络转换成三角形电阻网络,其中电阻值分别为R1 = 10Ω,R2 = 20Ω,R3 = 30Ω。
解:将星形电阻网络转换为三角形电阻网络的公式为Rab = (Ra * Rb) / (Ra + Rb + Rc),其中Rab为三角形电阻网络的两点电阻,Ra、Rb和Rc分别为星形电阻网络的三个分支电阻。
代入电阻值即可计算出Rab = (10Ω * 20Ω) / (10Ω + 20Ω + 30Ω) = 200Ω / 60Ω = 3.33Ω。
1.3 电阻的温度系数例题4:一个电阻的初始电阻值为100Ω,当温度升高20度后,它的电阻值变为110Ω,求这个电阻的温度系数。
解:电阻的温度系数α的计算公式为α = (R2 - R1) / (R1 * ΔT),其中R1为初始电阻值,R2为温度升高后的电阻值,ΔT为温度变化量。
代入电阻值即可计算出α = (110Ω - 100Ω) / (100Ω * 20℃) = 0.005。
2. 电压和电流2.1 电压的计算例题5:给定一个电阻为30Ω的电阻器,在5V电压下的电流是多少?解:电流的计算公式为I = V / R = 5V / 30Ω = 0.167A。
2.2 电压的串、并联关系例题6:有两个电压源分别为V1 = 10V和V2 = 20V,求其串联后的总电压。
解:串联电压的计算公式为V = V1 + V2 = 10V + 20V = 30V。
电路原理自习习题电自学院电路电机教研室上海电力学院2003.11-1 根据图示参考方向,判断各元件是吸收还是发出功率,其功率各为多少?图题1-11-2 各元件的条件如图所示。
图题1-2(1)若元件A吸收功率为10 W,求I a;(2)若元件B产生功率为(-10 W),求U b;(3)若元件C吸收功率为(-10 W),求I c;(4)求元件D吸收的功率。
1-3 电路如图所示,求各电路中所标出的未知量u、i、R或p的值。
图题1-31-7 (1)已知电容元件电压u的波形如图题1-7(b)所示。
试求i(t)并绘出波形图。
(2)若已知的是其电流i的波形,如图题1-7(c)所示。
设u(0)=0,试求u(t)(t≥0)并绘出波形图。
如果u(0)改为-20 V,则结果如何?·1··2·图题1-71-13 图示各电路中的电源对外部是提供功率还是吸收功率?其功率为多少?图题1-131-15 求图示各电路中电压源流过的电流和它发出的功率。
图题1-151-18 (1)求图题1-18(a)电路中受控电压源的端电压和它的功率;(2)求图题1-18(b)电路中受控电流源的电流和它的功率;(3)试问(1)、(2)中的受控源是否可以用电阻或独立电源来替代?若能,所替代元件的参数值为多少?并说明如何联接。
图题1-181-19 试用虚断路和虚短路的概念求图示两电路中的i1、i2及u o的表达式。
图题1-191-22 求图示各电路中的U ab,设端口a、b均为开路。
图题1-221-24 电路如图示,求m、n两点间的电压U mn。
图题1-24 图题1-261-26 求图题1-26所示电路中的电压u和电流i,并求受控源吸收的功率。
·3··4·2-1 求各电路的等效电阻R ab 。
图题2-12-4 有一滑线电阻器作分压器使用[见图(a)],其电阻R 为500 Ω,额定电流为1.8 A 。
华南理工网络教育《电路原理》第-章作业————————————————————————————————作者:————————————————————————————————日期:第一章“电路模型和电路定律”练习题1-1说明题1-1图(a )、(b )中:(1)u 、i 的参考方向是否关联?(2)ui 乘积表示什么功率?(3)如果在图(a )中u >0、i <0;图(b )中u >0、i >0,元件实际发出还是吸收功率?i u-+元件 iu-+元件(a ) (b )题1-1图解:(1)题1-1图(a ),u 、i 在元件上为关联参考方向:题1-1图(b )中,u 、i 在元件上为非关联参考方向。
(2)题1-1图(a )中,P=ui 表示元件吸收的功率;题1-1图(b )中,P=ui 表示元件发出的功率。
(3)题1-1图(a )中,P=ui <0表示元件吸收负功率,实际发出功率:题1-1图(b )中,P=ui >0,元件实际发出功率。
1-4 在指定的电压u 和电流i 的参考方向下,写出题1-4图所示各元件的u 和i 的约束方程(即VCR )。
i u-+10k Ω iu-+10Ω i u-+10V -+(a ) (b ) (c )i u-+5V +-iu-+10mAiu-+10mA(d ) (e ) (f )题1-4图解:(1)题1-4图(a )中,u 、i 为非关联参考方向,u=10×103i 。
(2)题1-4图(b )中u 、i 为非关联参考方向,u=-10i 。
(3)题1-4图(c )中u 与电压源的激励电压方向相同u= 10V. (4)题1-4图(d )中u 与电压源的激励电压方向相反u= -5V . (5)题1-4图(e )中i 与电流源的激励电流方向相同i=10×10-3A (6)题1-4图(f )中i 与电流源的激励电流方向相反i=-10×10-3A1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率(须说明是吸收还是发出)。
电路原理自习习题电自学院电路电机教研室上海电力学院2003.11-1 根据图示参考方向,判断各元件是吸收还是发出功率,其功率各为多少?图题1-11-2 各元件的条件如图所示。
图题1-2(1)若元件A吸收功率为10 W,求I a;(2)若元件B产生功率为(-10 W),求U b;(3)若元件C吸收功率为(-10 W),求I c;(4)求元件D吸收的功率。
1-3 电路如图所示,求各电路中所标出的未知量u、i、R或p的值。
图题1-31-7 (1)已知电容元件电压u的波形如图题1-7(b)所示。
试求i(t)并绘出波形图。
(2)若已知的是其电流i的波形,如图题1-7(c)所示。
设u(0)=0,试求u(t)(t≥0)并绘出波形图。
如果u(0)改为-20 V,则结果如何?·1··2·图题1-71-13 图示各电路中的电源对外部是提供功率还是吸收功率?其功率为多少?图题1-131-15 求图示各电路中电压源流过的电流和它发出的功率。
图题1-151-18 (1)求图题1-18(a)电路中受控电压源的端电压和它的功率;(2)求图题1-18(b)电路中受控电流源的电流和它的功率;(3)试问(1)、(2)中的受控源是否可以用电阻或独立电源来替代?若能,所替代元件的参数值为多少?并说明如何联接。
图题1-181-19 试用虚断路和虚短路的概念求图示两电路中的i1、i2及u o的表达式。
图题1-191-22 求图示各电路中的U ab,设端口a、b均为开路。
图题1-221-24 电路如图示,求m、n两点间的电压U mn。
图题1-24 图题1-261-26 求图题1-26所示电路中的电压u和电流i,并求受控源吸收的功率。
·3··4·2-1 求各电路的等效电阻R ab 。
图题2-12-4 有一滑线电阻器作分压器使用[见图(a)],其电阻R 为500 Ω,额定电流为1.8 A 。
若已知外加电压u =500 V ,R 1=100 Ω。
求:(1)输出电压u 2;(2)用内阻为800 Ω的电压表去测量输出电压,如图(b)所示,问电压表的读数为多大? (3)若误将内阻为0.5 Ω,量程为2 A 的电流表看成是电压表去测量输出电压,如图(c)所示,将发生什么后果?图题2-42-8 利用电源等效变换化简各二端网络。
图题2-8·5·2-10 应用电源等效变换的方法求电路中的电流i 。
图题2-102-11 求各电路的入端电阻R i 。
图题2-112-12 求各电路的入端电阻R i (提示:设控制量等于1)。
图题2-122-14 用支路电流法求各电路的电流i 1,并求出图(b)电路中电流源的功率。
图题2-142-16 用网孔分析法求电路中的i x。
图题2-16 图题2-172-17 电路如图示,用回路分析法求电流源的端电压u。
2-21 用网孔分析法求图示电路的网孔电流。
图题2-21 图题2-222-22 仅列一个方程,求图示电路中的电流i。
2-23 用节点分析法求图示电路中的u和i。
2-24 用节点分析法求电路中的u a、u b、u c(图中S代表西门子)。
图题2-23 图题2-242-28 试求电路中的u1。
2-32 图示电路为一电压——电流变换器,试证明:如果R1R4=R2R3,则无论R L取何值,i L与u S均成正比。
·6·图题2-28 图题2-322-19 作用于某25 μF电容的电流波形如图题1-9所示,若u(0)=0,试确定(1) t=17 ms及(2) t=40 ms时的电压、吸收的功率和储存的能量各为多少?2-20 电路如图示,用回路分析法求4 Ω电阻的功率。
图题1-9 图题2-202-26 求图示电路中电流源两端的电压u。
(1)用节点分析法;(2)对电流源之外的电路作等效变换后再求这2-33 求各电路的电压比值u o/u i。
图题2-333-1 用叠加定理求各电路中的电压u2。
3-3 电路如图示,当开关S在位置“1”时,毫安表读数为40 mA;当开关S在位置“2”时,毫安表读数为-60 mA。
问:开关S在位置“3”时,毫安表的读数为多少?图题2-26·7·图题1-9 图题2-203-5 电路如图示,当2 A电流源未接入时,3 A电流源向网络提供的功率为54 W,u2=12 V;当3 A电流源未接入时,2 A电流源向网络提供的功率为28 W,u3=8 V。
求两电源同时接入时,各电流源的功率。
3-7 试用戴维南定理求图示各电路的电流i。
图题3-73-9 用诺顿定理求图示各电路中的电流i。
图题3-93-14 在图(a)电路中,测得U2=12.5 V,若将A、B两点短路,如图(b)所示,短路线电流为I=10 mA,试求网络N的戴维南等效电路。
图题3-14图题3-5·8··9·3-16 电路如图示,问:R x 为何值时,R x 可获得最大功率?此最大功率为何值?3-19 在图示电阻网络中,电压源电压u S 及电阻R 2、R 3之值可调,改变u S ,R 2,R 3之值,进行两次测量的数据如下:(1)当u S =3 V ,R 2=20 Ω,R 3=5 Ω时,i 1=1.2 A ,u 2=2 V ,i 3=0.2 A ;(2)当S ˆu =5 V ,2ˆR =10 Ω,3ˆR =10 Ω时,1ˆi =2 A ,3ˆu =2 V 。
求第二种情况下的电流2ˆi。
图题3-193-20 线性无源电阻网络N R 如图(a),若U S =100 V 时,U 2=20 V ,求当电路改为图(b)时,I =?图题3-203-22 试用互易定理的第三种形式及对称性求各电路中的i 。
图题3-16 图题3-22·10· 4-3 试计算图示周期电压及电流的有效值。
图题4-34-4 已知电流相量A 86,A 86,A 86,A 864321j I j I j I j I -=--=+-=+= 。
试写出其极坐标形式和对应的瞬时值表达式。
设角频率为ω。
4-5 已知图(a)、(b)中电压表V 1的读数为30 V ,V 2的读数为60 V ;图(c)中电压表V 1、V 2和V 3的读数分别为15 V 、80 V 和100 V 。
(1)求三个电路端电压的有效值U 各为多少(各表读数表示有效值);(2)若外施电压为直流电压(相当于ω=0),且等于12 V ,再求各表读数。
图题4-54-7 图示电路中,已知激励电压u 1为正弦电压,频率为1000 Hz ,电容C =0.1 μF 。
要求输出电压u 2的相位滞后u 160°,问电阻R 的值应为多少?图题4-74-8 图示电路中已知V 2cos 250,A )9.362cos(210S t u t i =-= 。
试确定R 和L 之值。
4-10 电路如图所示,已知电流表A 1的读数为3 A 、A 2为4 A ,求A 表的读数。
若此时电压表读数为100 V ,求电路的复阻抗及复导纳。
·11·图题4-8 图题4-10 图题4-114-11 图示电路,已知Y 1=(0.16+j 0.12)S, Z 2=15 Ω, Z 3=3+j 4 Ω, 电磁式电流表读数为2 A ,求电压U =?4-12 图示电路,已知X C =-10 Ω, R =5Ω, X L =5 Ω, 电表指示为有效值。
试求A 0及V 0的读数。
图题4-124-13 图示电路,试确定方框内最简单的等效串联组合的元件值。
图题4-134-21 图示电路中,并联负载Z 1、Z 2的电流分别为I 1=10 A ,I 2=20 A ,其功率因数分别为)0(6.0cos ),0(8.0cos 222111>==<==ϕϕλϕϕλ,端电压U =100 V ,ω=1000 rad/s 。
(1)求电流表、功率表的读数和电路的功率因数λ;(2)若电源的额定电流为30 A ,那么还能并联多大的电阻?并联该电阻后功率表的读数和电路的功率因数变为多少?(3)如果使原电路的功率因数提高到λ=0.9,需并联多大的电容?4-23 图示网络中,已知u 1(t )=10cos(1000t +30°) V , u 2(t )=5cos(1000t -60°) V ,电容器的阻抗Z C =-j 10Ω。
试求网络N 的入端阻抗和所吸收的平均功率及功率因数。
4-25 电路如图所示。
试求节点A 的电位和电流源供给电路的有功功率、无功功率。
图题4-21·12·图题4-23 图题4-254-31 图示电路中,已知︒=010UV ,求电流I 。
图题4-31 图题4-334-33 图示电路,已知电流表读数为1.5 A 。
求:(1) I 、1U ;(2)电源供给电路的视在功率,有功功率和无功功率。
4-34 图示电路,设负载是两个元件的串联组合,求负载获得最大平均功率时其元件的参数值,并求此最大功率。
4-35 为使图4-35电路中的Z L 获得最大功率,问Z L =?此时P max =?图题4-34 图题4-354-38 串联谐振电路实验中,电源电压U S =1 V 保持不变。
当调节电源频率达到谐振时,f 0=100 kHz ,回路电流I 0=100 mA ;当电源频率变到f 1=99 kHz 时,回路电流I 1=70.7 mA 。
试求:(1)R 、L 和C 之值;(2)回路的品质因数Q 。
4-40 R 、L 、C 串联电路的端电压V )152500cos(210︒+=t u ,当电容C =8 μF 时,电路中吸收的功率为最大,且为100 W 。
(1)求电感L 和电路的Q 值;(2)作电路的相量图。
·13·4-43 在图示电路中,试问C 1和C 2为何值才能使电源频率为100 kHz 时电流不能流过负载R L ,而在频率为50 kHz 时,流过R L 的电流最大。
4-44 图示电路中,正弦电压u 的有效值U =200 V ,电流表A 3的读数为零。
求电流表A 1的读数。
图题4-43 图题4-444-45 已知对称三相电路的星形负载Z =165+j 84Ω,端线阻抗Z t =2+j 1Ω,中线阻抗Z N =1+j 1Ω,电源线电压U t =380 V 。
求负载的电流和线电压,并作电路的相量图。
4-46 已知对称三相电路的线电压U t =380 V(电源端),三角形负载Z =4.5+j 14Ω,端线阻抗Z t =1.5+j 2Ω。
求线电流和负载的相电流,并作相量图。
4-47 图示三相对称电路,电源频率为50 Hz ,Z =6+j 8Ω。
