9.6沥青混合料的配合比设计

沥青混合料配合比计算
1.确定设计要求。

在进行沥青混合料配合比计算时，需明确设计要求，包括沥青的黏度、骨料的颗粒形状、最大粒径等技术指标，还需考虑路面的使用强度、防水性、耐磨性等要求。

2.计算沥青含量。

沥青是沥青混合料中的主要组成部分，其含量的选定是混合料性能的
重要保证。

常用的计算公式为：沥青质量=总质量/(1+骨料空隙率+沥青空
隙率)，其中骨料空隙率和沥青空隙率需要根据具体情况进行计算和确定。

3.计算骨料含量和配合比。

在确定沥青含量后，即可计算骨料含量，骨料含量=总质量-沥青含量。

骨料含量的选定需与沥青含量相匹配，同时需要配合具体的骨料种类、颗
粒形状和最大粒径进行选择。

最后，即可计算出沥青混合料的配合比，配
合比=沥青含量/骨料含量。

4.不同情况下的配合比计算。

在实际生产中，由于工程要求、原材料种类、技术水平等因素的不同，需根据具体情况进行配合比的调整。

例如，在高速公路路面上应用的沥青
混合料中，对沥青含量有较高的要求，通常为5%~7%左右；在高寒地区的
路面上应用的沥青混合料，根据路面的使用环境和气候条件，沥青含量需
要适当增加，以保证路面的使用寿命和安全性。

总之，沥青混合料配合比的计算是确保路面质量稳定和工程项目取得成功的前提条件之一，需要充分考虑原材料的性质和特点，以及工程设计要求和环境条件等因素，以求取一个最优的配合比。

沥青混合料生产配合比组成设计在道路建设中，沥青混合料的质量直接关系到道路的使用性能和寿命。

而沥青混合料生产配合比组成设计则是确保沥青混合料质量的关键环节。

沥青混合料是由沥青、集料、矿粉等多种材料按照一定比例混合而成。

生产配合比组成设计的目的就是要确定这些材料的最佳比例，使得沥青混合料在满足各项性能要求的前提下，达到经济、合理、适用的目标。

在进行沥青混合料生产配合比组成设计之前，需要对原材料进行详细的检测和分析。

沥青的品质直接影响到混合料的高温稳定性、低温抗裂性等性能。

常见的沥青检测指标包括针入度、软化点、延度等。

通过这些指标，可以判断沥青的标号和适用范围。

集料是沥青混合料中的主要组成部分，其质量和级配对于混合料的性能有着重要影响。

集料应具有足够的强度、耐磨耗性和良好的颗粒形状。

在检测集料时，需要测定其密度、吸水率、压碎值等指标。

同时，还要对集料的级配进行分析，确保其符合设计要求。

矿粉在沥青混合料中起到填充和增强的作用。

矿粉的质量应符合相关标准，其细度和密度等指标也需要进行检测。

有了合格的原材料，接下来就是确定沥青混合料的类型。

常见的沥青混合料类型有 AC（密级配沥青混凝土）、SMA（沥青玛蹄脂碎石混合料）、OGFC（开级配排水式磨耗层）等。

不同类型的沥青混合料具有不同的特点和适用范围，应根据道路的交通量、使用条件等因素进行选择。

在确定了沥青混合料的类型后，就可以开始进行配合比设计了。

配合比设计通常采用马歇尔试验方法。

首先，根据经验和规范要求，拟定几个不同的配合比方案。

然后，按照这些方案制备马歇尔试件，并进行马歇尔试验。

马歇尔试验主要测定试件的稳定度、流值、空隙率、沥青饱和度等指标。

通过对试验结果的分析，判断哪个配合比方案能够满足设计要求。

如果没有满足要求的方案，则需要对配合比进行调整，重新制备试件和试验，直到找到最佳的配合比。

在配合比设计过程中，还需要考虑沥青混合料的高温稳定性、低温抗裂性、水稳定性等性能。

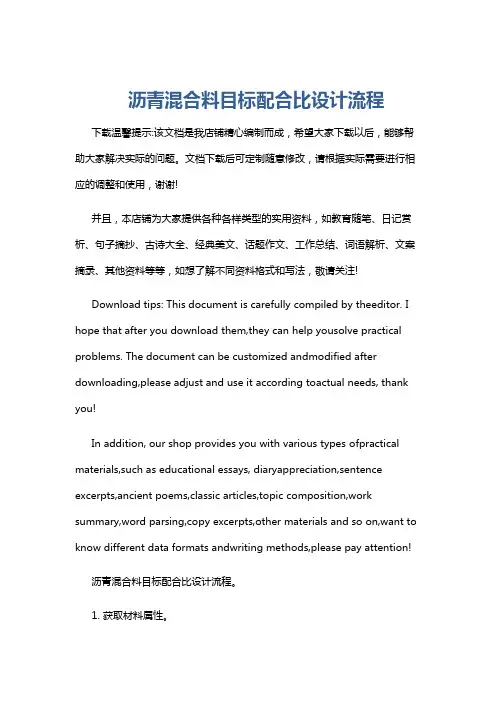

沥青混合料目标配合比设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!沥青混合料目标配合比设计流程。

1. 获取材料属性。

获取沥青、骨料和矿粉的试验结果（包括粒径分布、沥青含量、体积比重、空隙率等）。

沥青混合料配合比设计摘要：随着我国经济的快速发展，交通线路每年也以难以想象的速度在不断建设中，沥青作为公路施工的一种重要的材料，因此占据着非常重要的地位。

影响沥青性能的主要因素是混合料配合比，因此探讨沥青混合料配合比对于公路的施工质量来说有着比较实际的意义。

关键词：类型选择；原材料选择；配合比设计及意义一、级配类型的选择要使沥青的质量更加优越，首先要挑选相对比较合适的沥青混合料级配类型。

对于沥青混凝土面层的设计，要根据相关的技术规范如《公路沥青路面设计规范》及《公路沥青路面施工技术规范》等进行控制。

根据这些规范，沥青路面结构层混合料的集料最大公称尺寸最好在该层厚度的1/3以内，中面层的沥青混合料的集料最大粒径最好控制在该层厚度2/3以内，上面层沥青混合料的最大料径则最好控制在该层厚度的1/2以内。

除此之外，对于相对来说比较精的混合料，其和层的比例应该更小。

因此，如果根据《公路沥青路面施工技术规范》去选择级配类型，有可能会使沥青混合料集料的粒径过大，从而不符合施工的要求，最终会给施工带来很多麻烦，如大粒径的骨料很容易被拉动等，对于超过最大粒径5%左右的骨料来来更是如此。

而且，如果用细料去进行修补，那么很可能会使沥青混凝土混合料的级配发生改变，在局部地区的施工也会变得更加困难，最终导致路面的缝隙过大，承压性能较小等缺点。

从以往的经验来看，我国某城市的沥青路面就出现这种情况，其采用的主要是4cm+5em的组合厚度设计模式，这种模式对于沥青混合料的选择来说具有一定的局限性。

因此在实际施工中，要经过实际考察之后再进行施工，如材料的试验、分析等，由此可以确定的是，上面层的选择要更有挑战性，而可供下面层选择的机会则多得多。

一般来说，上面层可以选择AC101。

要使沥青混合料配比更加规范，首先要对实际工程的集料资源进行考察，然后将拌和机的振动筛，也可以根据不同级别类型的筛孔进行选择。

二、原材料的选择1．在通常情况下，沥青混凝土由以下原材料组成：细集料、规格不同的粗集料、填充分料以及沥青等。

沥青混合料配合比设计（AC-13C）一、基本情况320国道公路，拟采用改性沥青AC-13C作为面层。

原材料产地如下：二、设计依据1．《公路沥青路面施工技术规范》（JTG F40-2004）2．《公路工程集料试验规程》（JTG E42-2005）3．《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）4．《高速公路沥青路面规范化施工与质量管理指导意见》5．《320国道杭州绕城高速至富阳新桥改建工程设计说明书》三、设计过程1.原材料本次室内目标配合比设计所用集料为玄武岩（4.75-9.5mm、9.5-16mm）和石灰岩（2.36-4.75mm、0-2.36mm），沥青采用SBS改性沥青。

试验所用原材料均由委托方提供。

各种矿料、矿粉及沥青的密度试验结果见表1。

表1 集料及沥青密度试验结果吸水率（%）各种矿料及矿粉的筛分结果见表2。

表2 各档矿料和矿粉的筛分结果2. 混合料级配根据委托单位提供的设计说明书，AC-13C型沥青混合料工程设计级配范围见表3。

表3 AC-13C沥青混合料工程设计级配范围3. 配合比设计计算根据各档矿料的筛分结果，结合混合料级配要求，首先调试。

选出粗、中、细三个级配，根据以往工程经验初步确定三种级配的初始油石比为5.0％，用初始油石比成型试件。

表4为三种级配的设计组成结果，表5为初试级配的体积分析结果。

表4 三种级配的设计组成结果0.3 0.15 0.07511.0 7.5 6.010.0 6.9 5.510.4 7.2 5.7表5 初试级配的沥青混合料性能指标分析结果由各组体积分析结果，根据经验选取级配2为设计级配，级配曲线见图1所示。

图1 AC-13C型沥青混合料设计级配曲线图4. 马歇尔稳定度试验按设计的矿料比例配料，采用五种油石比，进行马歇尔稳定度试验，试验结果见表6，设计级配合成毛体积相对密度2.767，级配合成表观相对密度2.830。

表6 AC-13C型设计配合比马歇尔稳定度试验结果2.482 2.5972.474 2.5792.471 2.560/ /5. 最佳油石比的确定据马歇尔稳定度试验结果，分别绘制密度、稳定度、流值、空隙率、饱和度、VMA与油石比的关系曲线，从曲线上找出相应于最大密度、最大稳定度及空隙率范围中值、沥青饱和度范围中值对应的四个油石比，求出四者的平均值作为最佳油石比初始值OAC1，作图求出满足沥青混凝土各项指标要求的油石比范围（OAC min，OAC max），该范围的中值为OAC2，如果最佳油石比的初始值OAC1在OAC max与OAC min之间，则认为设计结果是可行的，可取OAC1与OAC2的中值作为目标配合比的最佳油石比OAC，并结合交通与气候特点论证地取用，最终得最佳油石比。

沥青混合料配合比设计方法1．材料准备按相关试验规程规定的取样方法，取足够数量的具有代表性沥青及矿料试样。

按《公路沥青路面施工技术规范》（JTJ032-94）材料质量的技术要求试验各项性质，当检验不合格时，不得用于试验。

2．矿质混合料的配合比组成设计矿质混合料配合比组成设计的目的是选配一个具有足够密实度并且有较高内摩阻力的矿质混合料，可以根据级配理论，计算出需要的矿质混合料的级配范围。

但是为了应用已有的研究成果和实践经验，通常是采用规范推荐的矿质混合料级配范围来确定。

按现行规范规定。

按下列步骤进行：（1）确定沥青混合料类型沥青混合料类型根据道路等级、路面类型、所处的结构层位选定。

（2）确定矿料的最大粒径各国对沥青混合料的最大粒径（D）同路面结构层最小厚度的关系均有规定，除前苏联规定矿料最大粒径分别为面层厚度的0.6倍与底基层厚度的0.7倍外，一般均规定为0.5借以下。

我国研究表明：随h／D增大，耐疲劳性提高，但车辙量增大。

相反h／D减小／车辙量也减小，但耐久性降低，特别是在h/D≤2时，疲劳耐久性急剧下降。

为此建议结构层厚度人与最大粒径口之比应控制在h／D＞2。

尤其是在使用国产沥青时， h／D就更接近于2。

例如最大粒径的30-35mm的粗粒式沥青混凝土，其结构层厚度应大于4-7cm，D为20-25mm；中粒式沥青混凝土，其结构层厚度应大于4-5cm，D为15cm；细粒式沥青混凝土，其最小结构厚度应为3cm。

只有控制了结构层厚度与最大粒径之比，才能拌和均匀，易于达到要求的密实度和平整度,保证施工质量。

（3）确定矿质混合料的级配范围根据已确定的沥青混合料类型，查阅规范推荐的矿质混合料级配范围。

（4）矿质混合料配合比例计算①组成材料的原始数据测定。

根据现场取样，对粗集料）细集料和矿粉进行筛析试验。

按筛析结果分别绘出各组成材料的筛分曲线，同时测出各组成材料的相对窃度”供计算物理常数备用。

②计算组成材料的配合比，根据各组成材料的筛析试验资料，采用图解法或电算法，计算符合要求级配范围的各组成材料用量比例。

沥青混合料生产配合比组成设计沥青混合料生产配合比组成设计是指根据工程需要和材料特性，合理确定沥青混合料中各组成的比例以达到所需的性能要求。

沥青混合料是道路施工中常用的材料，其性能直接影响道路的使用寿命和行车安全性。

沥青混合料主要由沥青、矿料和添加剂组成。

沥青是混合料中的粘结剂，能够将矿料胶结在一起，并为混合料提供一定的柔性和水密性。

矿料是混合料中的骨料，其选择应满足耐久性、稳定性和施工性的要求。

添加剂是为了改进沥青混合料的性能，如改善抗龟裂性能、提高稳定度等。

设计沥青混合料的配合比要综合考虑以下几个方面：1. 功能要求：根据道路使用要求和环境条件，确定沥青混合料的功能要求，如抗滑性、抗变形性、耐久性等。

2. 材料特性：研究各材料的物理性质和化学性质，如沥青的黏性、粘度和软化点，骨料的粒径和密度等，以确定最佳的组合比例。

3. 施工性能：考虑混合料的可塑性、压实性、施工工艺等因素，合理选择矿料骨料的比例和沥青的粘度。

4. 经济性：根据材料的成本和工程预算，综合考虑混合料的性能和经济效益，确定最合适的组成比例。

在设计配合比时，可以采用试验室试验、工程试验和经验总结等方法，根据不同的道路类型和使用条件，优化配合比，使沥青混合料具有良好的性能和使用寿命。

总之，沥青混合料生产配合比组成设计是一个综合性的工作，需要考虑多个因素和要求，根据实际情况合理确定各组成的比例，以获得优质的沥青混合料，确保道路的质量和安全性。

沥青混合料生产配合比组成设计是为了满足道路施工和使用的要求而进行的一项关键工作。

在设计配合比时，需要综合考虑多个因素，包括功能要求、材料特性、施工性能和经济性。

首先，功能要求是指沥青混合料在使用过程中需要满足的性能要求。

不同的道路类型和环境条件对混合料的要求不同，如高速公路需要具有良好的抗滑性和抗剥离能力，城市道路需要具有较好的噪声减排能力。

在设计配合比时，需要根据实际情况确定所需性能指标，并通过试验和实际使用反馈进行调整和优化。
