轴承和轴承座的区别
轴承和轴承座的区别。
他们分别的作用是什么？在什么情况下用他们！
轴承是用来让轴沿圆周运转并且支撑轴的，常规的用法是两个轴承或者两个以上，其作用是让轴正常运转，而轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致（比如电机运转方向），并且保持平衡。
轴承座的科学定义为装在汽轮机汽缸本体或基础上用来支撑轴承的构件。
在输送带机械行业中也不能缺少轴承座。
既然轴承座这么重要，那么您知道轴承座的作用吗？今天鑫达为您讲一讲轴承座的作用。
轴承座是用来支撑轴承的，固定轴承的外圈，仅仅让内圈转动，外圈保持不动，始终与传动的方向保持一致（比如电机运转方向），并且保持平衡。
承座的概念就是轴承和箱体的集合体，便于应用，样的好处是可以有更好的配合，方便的使用，少了使用厂家的成本。
致于形状，多种多样，通常是一个箱体轴承，可以安装在其中。
轴承座的工作原理和作用
轴承座的工作原理和作用轴承座是一种常用的机械零部件，用于支撑和定位旋转轴，使其能够自由旋转并减小摩擦力。
它的工作原理和作用实际上是相互关联且相互影响的，下面详细介绍轴承座的工作原理和作用。
轴承座的工作原理主要涉及到两个方面：支撑力和减摩力。
首先，轴承座通过支撑力来支撑和定位旋转轴。
当旋转轴处在工作状态下，由于受到外部载荷和旋转力的作用，轴承座必须能够承受并传递这些力。
轴承座的支撑力是通过轴承来承受的，轴承通过外圈和内圈来支撑旋转轴，旋转轴在轴承座内自由旋转且保持位置稳定。
支撑力的作用使得旋转轴能够承受外部载荷并保持平衡，从而避免轴的偏移或倾斜，确保旋转轴的稳定工作。
其次，轴承座通过减摩力来减小摩擦力。
在旋转轴的工作过程中，由于受到摩擦力的作用，会产生能量损失和热量。
轴承座内的轴承能够减小旋转轴与座孔之间的摩擦力，从而减小能量损失和热量产生。
轴承通过润滑剂的润滑和滚动接触，减小了旋转轴和座孔之间的直接接触和摩擦，从而减小了摩擦力的产生。
减摩力的作用使得轴承座能够降低能量损失和热量产生，提高机械传动效率和使用寿命。
轴承座的作用主要包括以下几个方面：首先，轴承座可以支撑和定位旋转轴。
在机械设备中，旋转轴通常是需要承受外部载荷和旋转力的部件。
轴承座通过轴承的支撑力，能够支撑住旋转轴并定位在适当的位置，确保旋转轴的正常工作。
其次，轴承座可以减小摩擦力。
摩擦力在机械运动中是常见的现象，会导致能量损失和热量产生。
轴承座内的轴承通过减小旋转轴与座孔之间的直接接触和摩擦，减少了摩擦力的产生。
这样可以降低能量损失和热量产生，提高机械传动效率和使用寿命。
第三，轴承座可以传递外部载荷。
在机械设备中，旋转轴通常需要承受来自外部的载荷和旋转力。
轴承座通过承受和传递这些载荷，将外部载荷分散到轴承上，并通过轴承在线性运动中转化为轴承的支撑力，从而保证旋转轴的正常工作。
第四，轴承座可以提供润滑和密封。
在轴承座内，轴承与座孔之间需要进行适当的润滑和密封。
轴承座标准代号
轴承座标准代号
轴承座标准代号通常由一串字母组成，代表了轴承座的特定规格和尺寸。
以下是一些常见的轴承座标准代号：
1. UCP：表示底座上有螺纹孔的球面外球面轴承座单元。
2. UCF：表示底座上有螺纹孔和四个固定螺栓的方形外球面轴承座单元。
3. UCFL：表示底座呈方形，既有螺纹孔又有固定螺栓，并带有两个对称的机械支撑的方形外球面轴承座单元。
4. UCT：表示底座上有垂直螺纹孔和一对固定螺栓的三角外球面轴承座单元。
5. UCFC：表示底座上有垂直螺纹孔和一对固定螺栓的方形外球面轴承座单元，带有圆形光束以增强刚度。
这只是一小部分常见的轴承座标准代号，实际上还有很多其他的标准代号。
不同的标准代号代表了不同的座尺寸、结构和安装方式。
根据具体的应用需求，选择正确的轴承座标准代号非常重要。

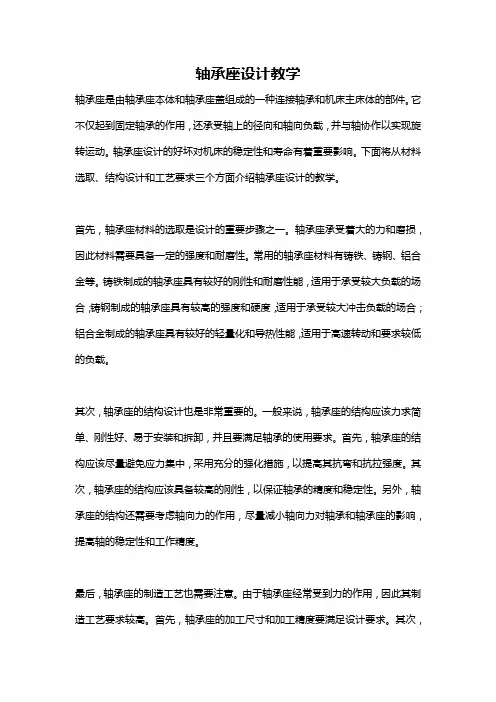

轴承座设计教学
轴承座设计教学轴承座是由轴承座本体和轴承座盖组成的一种连接轴承和机床主床体的部件。
它不仅起到固定轴承的作用，还承受轴上的径向和轴向负载，并与轴协作以实现旋转运动。
轴承座设计的好坏对机床的稳定性和寿命有着重要影响。
下面将从材料选取、结构设计和工艺要求三个方面介绍轴承座设计的教学。
首先，轴承座材料的选取是设计的重要步骤之一。
轴承座承受着大的力和磨损，因此材料需要具备一定的强度和耐磨性。
常用的轴承座材料有铸铁、铸钢、铝合金等。
铸铁制成的轴承座具有较好的刚性和耐磨性能，适用于承受较大负载的场合；铸钢制成的轴承座具有较高的强度和硬度，适用于承受较大冲击负载的场合；铝合金制成的轴承座具有较好的轻量化和导热性能，适用于高速转动和要求较低的负载。
其次，轴承座的结构设计也是非常重要的。
一般来说，轴承座的结构应该力求简单、刚性好、易于安装和拆卸，并且要满足轴承的使用要求。
首先，轴承座的结构应该尽量避免应力集中，采用充分的强化措施，以提高其抗弯和抗拉强度。
其次，轴承座的结构应该具备较高的刚性，以保证轴承的精度和稳定性。
另外，轴承座的结构还需要考虑轴向力的作用，尽量减小轴向力对轴承和轴承座的影响，提高轴的稳定性和工作精度。
最后，轴承座的制造工艺也需要注意。
由于轴承座经常受到力的作用，因此其制造工艺要求较高。
首先，轴承座的加工尺寸和加工精度要满足设计要求。
其次，轴承座的孔和轴的配合要满足要求，以保证整个轴承座的装配质量。
另外，轴承座的表面质量也需要注意，防止表面粗糙度过大造成接触不良和磨损加剧。
综上所述，轴承座设计教学需要考虑材料选取、结构设计和制造工艺三个方面。
在选取材料时，需要根据不同的工况和要求选择合适的材料；在设计结构时，要考虑到轴承座的刚性和稳定性，并尽量减小轴向力的影响；在制造工艺上，注意加工尺寸和加工精度的要求，以及轴和孔的配合质量。
只有综合考虑这些因素，才能设计出质量可靠、性能稳定的轴承座。
轴承座设计说明范文
轴承座设计说明范文
一、概述
轴承座是机械设备中的一种重要组件，用于支撑和固定轴承，以保证其以预定的速度运转和准确地定位轴承，以满足机械设备的需要。
轴承座的设计除了要考虑载荷能力外，还要考虑它的重量、体积、加工成本、抗震性能等因素，确保最佳的性价比以及符合机械设备的使用要求。
二、轴承座设计的要素
1、材料：轴承座的材料主要是铸铁、不锈钢和铝合金等金属材料，根据轴承座的用途、工况条件和使用要求，选用合适的材料，以确保其具备较高的抗压强度、抗腐蚀能力、防潮能力等特性。
2、结构形式：根据轴承座的使用环境、工况条件和设计要求，选择合适的结构形式，如面板式、螺栓连接式、旋转式等，并考虑到轴承安装的块体结构形式，使其具有良好的负载能力和抗拉强度，从而确保座体的稳定性。
3、抗振能力：由于轴承座要支撑轴承，在受到外力作用时，容易发生振动，因此，在设计轴承座时，应考虑到设备的振动特性，结构能否有效减少振动，如采用减振垫片或金属振动补偿器等装置，使其具有良好的抗振能力。
4、加工工艺：轴承座的加工工艺主要包括热处理、机加工、抛光和表面处理等。

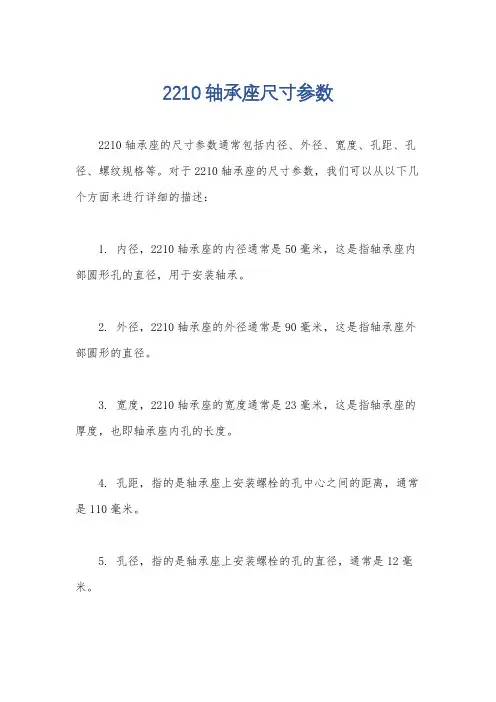

2210轴承座尺寸参数
2210轴承座尺寸参数
2210轴承座的尺寸参数通常包括内径、外径、宽度、孔距、孔径、螺纹规格等。
对于2210轴承座的尺寸参数，我们可以从以下几个方面来进行详细的描述：
1. 内径，2210轴承座的内径通常是50毫米，这是指轴承座内部圆形孔的直径，用于安装轴承。
2. 外径，2210轴承座的外径通常是90毫米，这是指轴承座外部圆形的直径。
3. 宽度，2210轴承座的宽度通常是23毫米，这是指轴承座的厚度，也即轴承座内孔的长度。
4. 孔距，指的是轴承座上安装螺栓的孔中心之间的距离，通常是110毫米。
5. 孔径，指的是轴承座上安装螺栓的孔的直径，通常是12毫米。
6. 螺纹规格，轴承座上的螺纹规格通常是根据国际标准来设计的，例如常见的是M12。
除了上述基本的尺寸参数外，还有一些其他的参数可能会影响到轴承座的使用，比如安装孔的圆角半径、安装孔的斜度、安装孔与底面的距离等。
这些参数也需要在实际使用中进行考虑和测量。
总的来说，了解轴承座的尺寸参数对于正确安装和使用轴承具有重要意义，因此在实际选型和使用过程中，需要仔细参考相关的技术资料和标准规范，以确保轴承座的尺寸参数符合实际需求。
轴承座检修标准
轴承座检修标准
轴承座检修标准主要包括以下步骤：
1. 外观检查：轴承座表面应平整光滑，无裂纹、疤痕和气孔，不得有任何变形或凹凸不平的情况。
同时，要检查轴承座的孔洞是否正圆，孔壁是否平整，表面是否存在划痕。
螺纹孔应完整、清晰，螺纹不应损坏或磨损，螺纹孔的深浅应一致。
2. 尺寸检查：应测量轴承座两端中心距离，判断轴承座是否变形以及变形的程度和位置。
同时，要测量轴承座外径，检查外径是否符合规格，是否过大或过小。
此外，还要测量轴承座内径及孔径，判断其精度是否符合标准要求。
3. 表面性质检查：包括硬度检测、金相组织检测、磁粉探伤、染色探伤等方面。
硬度计可用于测量轴承座的硬度，检查硬度是否符合标准。
金相显微镜可用于观察轴承座的金相组织，判断表面的组织结构是否均匀，是否存在裂纹、气孔等缺陷。
4. 清洁：清洁轴承座应分为干清和湿清两个步骤。
首先，使用无灰纸或棉花清理轴承座表面，然后使用清洁剂将轴承座彻底清洗干净。
5. 安装轴承：在安装轴承时，应注意轴承与座的配合度，以及轴承是否顺畅。
6. 润滑：应使用标准的润滑油来润滑轴承座，并注意油的清洁度和更换周期。
通过按照这些标准进行轴承座检修，可以提高机械设备的稳定性和运行效率。

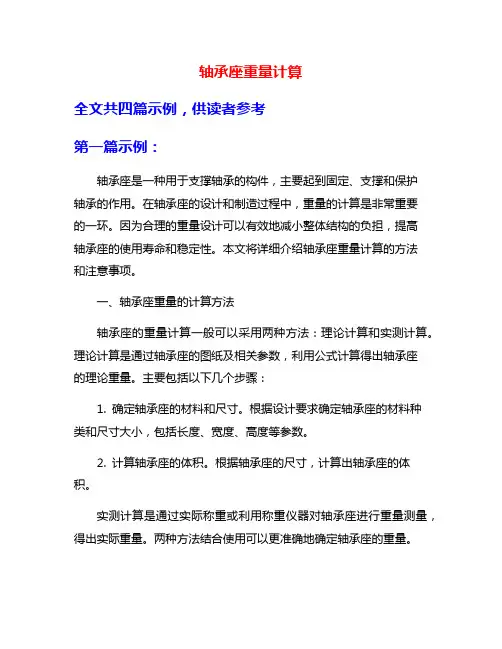

轴承座重量计算
轴承座重量计算全文共四篇示例，供读者参考第一篇示例：轴承座是一种用于支撑轴承的构件，主要起到固定、支撑和保护轴承的作用。
在轴承座的设计和制造过程中，重量的计算是非常重要的一环。
因为合理的重量设计可以有效地减小整体结构的负担，提高轴承座的使用寿命和稳定性。
本文将详细介绍轴承座重量计算的方法和注意事项。
一、轴承座重量的计算方法轴承座的重量计算一般可以采用两种方法：理论计算和实测计算。
理论计算是通过轴承座的图纸及相关参数，利用公式计算得出轴承座的理论重量。
主要包括以下几个步骤：1. 确定轴承座的材料和尺寸。
根据设计要求确定轴承座的材料种类和尺寸大小，包括长度、宽度、高度等参数。
2. 计算轴承座的体积。
根据轴承座的尺寸，计算出轴承座的体积。
实测计算是通过实际称重或利用称重仪器对轴承座进行重量测量，得出实际重量。
两种方法结合使用可以更准确地确定轴承座的重量。
1. 考虑轴承座的承载能力。
轴承座的设计要考虑到其承载能力，重量设计过大或过小都会对轴承的使用造成不利影响。
2. 考虑轴承座的稳定性。
合理的重量设计可以提高轴承座的稳定性和使用寿命，减小整体结构的负担。
3. 注意轴承座的材料选择。
不同材料的密度不同，对轴承座的重量计算有很大影响，要根据实际需求选择合适的材料。
4. 考虑轴承座的制造工艺。
不同的制造工艺对轴承座的重量也有所影响，要考虑到实际制造条件进行重量计算。
第二篇示例：轴承座重量计算是机械设计中一个非常重要的环节。
在设计机械设备时，轴承座的选取和计算是至关重要的，因为轴承座的尺寸和重量直接关系到机器设备的稳定性和寿命。
本文将介绍轴承座重量计算的步骤和方法，希望对大家有所帮助。
一、轴承座的重要性轴承座是支撑轴承的重要部件，负责承载轴承和转子的重量，同时还要具有足够的刚度和稳定性，以保证机器设备的正常运行。
轴承座的设计和选取对机器设备的性能、寿命和可靠性都有着重要的影响，因此必须进行严谨的计算和选择。
二、轴承座重量计算的步骤1. 确定轴承的型号和规格。
轴承座分类
轴承座分类1. 轴承座的定义和作用轴承座是机械设备中用于支撑和定位轴承的一种特殊部件。
它通常由铸造、锻造或加工而成，其外形和尺寸要与所支撑轴承相适应。
轴承座具有很重要的作用，它能够使轴承得以正确安装和定位，确保轴承在运行过程中能够正常工作，并能承受轴上的径向力、轴向力和倾覆力。
2. 轴承座的分类根据其结构和用途的不同，轴承座可以分为如下几类：2.1 固定座固定座是最常见的一种轴承座，它通过螺栓或焊接的方式紧固在机床床身或设备底座上。
固定座一般是一体化设计，具备良好的刚性和稳定性，能够承受较大的载荷和冲击。
固定座的结构形式多样，可以根据实际需要选择合适的型号和尺寸。
2.2 调心座调心座是一种特殊的轴承座，它可以使轴承在装配过程中能够自由调整位置，以便实现轴承的调心功能。
调心座通常由内外两个半圆形零件组成，通过螺栓固定在机床上。
调心座的调整范围相对较小，一般适用于需要进行微小调整的场合。
2.3 移动座移动座是一种可以在轴向上移动的轴承座，它能够实现轴向的调整和定位。
移动座通常由滑块、导轨和调整机构组成，通过调整机构能够使滑块在导轨上进行轴向移动。
移动座广泛应用于需要进行轴向位置调整的场合，如机床的进给系统和自动化生产线上的定位装置等。
2.4 分体座分体座是由多个零件组成的一种轴承座，它的结构较为复杂，通常由底座、底座盖、滑块和调整机构等零件组成。
分体座具有良好的调整性能和刚性，能够满足复杂条件下的轴承安装和定位要求。
2.5 浮动座浮动座是一种通过浮套实现轴向调节的轴承座。
浮动座通常由外套、滑道和调整螺母等零件组成，它具有较大的调整范围和较好的调整精度，常用于需要进行大范围轴向调整的场合。
3. 轴承座的选型和安装在选择和安装轴承座时，需要考虑以下几个方面：3.1 轴承类型和规格根据所使用的轴承类型和规格，选择适配的轴承座。
轴承座的尺寸和形状必须与轴承相匹配，以确保装配的质量和工作的可靠性。
3.2 轴向和径向负荷根据轴上的轴向和径向负荷大小，选择合适的轴承座。
轴承座规格表大全
轴承座规格表大全1. 材质：铸铁、灰铸铁、黄铜、钢、不锈钢等。
2. 型号：UC、UCT、UCF、UCFL、UE、UK、UP、UCP等。
3. 内径范围：6mm-150mm。
4. 外径范围：17mm-320mm。
5. 宽度范围：17mm-130mm。
6. 重量范围：0.05kg-17kg。
7. 额定静载荷：1.6KN-130KN。
8. 额定动载荷：12.3KN-140KN。
二、高温轴承座规格表高温轴承座主要用于高温环境下的机械设备中，其规格表如下：1. 材质：高温合金、钢等。
2. 型号：UC、UCT、UCF、UCFL、UE、UK、UP、UCP等。
3. 温度范围：100℃-800℃。
4. 内径范围：8mm-150mm。
5. 外径范围：22mm-320mm。
6. 宽度范围：17mm-130mm。
7. 额定静载荷：3.6KN-94KN。
8. 额定动载荷：17.6KN-158KN。
三、耐腐蚀轴承座规格表耐腐蚀轴承座主要用于化工、石化等有腐蚀性气体和液体的环境中，其规格表如下：1. 材质：304不锈钢、316不锈钢等。
2. 型号：UC、UCT、UCF、UCFL、UE、UK、UP、UCP等。
3. 内径范围：8mm-150mm。
4. 外径范围：22mm-320mm。
5. 宽度范围：17mm-130mm。
6. 额定静载荷：1.6KN-130KN。
7. 额定动载荷：12.3KN-140KN。
四、重载轴承座规格表重载轴承座主要用于工程机械和冶金设备等重载行业中，其规格表如下：1. 材质：铸铁、钢、不锈钢等。
2. 型号：UC、UCT、UCF、UCFL、UE、UK、UP、UCP等。
3. 内径范围：12mm-200mm。
4. 外径范围：30mm-420mm。
5. 宽度范围：23mm-145mm。
6. 重量范围：0.15kg-25kg。
7. 额定静载荷：16KN-200KN。
8. 额定动载荷：58KN-250KN。
以上是几种常见轴承座的规格表，不同的轴承座有不同的特点和适用行业，选择适合自己的轴承座有助于提高机械设备的使用寿命和效率。
轴承座型号尺寸标准
轴承座型号尺寸标准
不同型号的轴承座尺寸标准各不相同。
以下是部分轴承座型号及其尺寸标准：
UCP型轴承座：采用底座式结构，底座上带有两个固定螺栓孔，与机架安装紧固。
内部安装UC系列外球面球轴承，并配有适当的密封件。
其尺寸标准为（mm）：轴孔直径d=12-100，底座长L=127，隔板厚度H=56.5。
UCF型轴承座：采用法兰式结构，连接方式与机架紧固。
内部安装UC 系列外球面球轴承，并配有适当的密封件。
其尺寸标准为（mm）：轴孔直径d=12-100，底座长L=144，隔板厚度H=72。
UCFL型轴承座：采用垫板式结构，底座上带有两个固定螺栓孔，与机架安装紧固。
内部安装UC系列外球面球轴承，并配有适当的密封件。
其尺寸标准为（mm）：轴孔直径d=12-100，底座长L=148，隔板厚度H=84。
UCT型轴承座：采用耳式结构，与机架通过固定耳进行连接。
内部安装UC系列外球面球轴承，并配有适当的密封件。
其尺寸标准为（mm）：轴孔直径d=12-100，底座长L=89，隔板厚度H=37。
以上内容仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关文献。
发动机主轴承盖与轴承座的作用
一、发动机主轴承盖的作用1.1 保护主轴承：发动机主轴承盖是发动机主轴承的保护罩，能够有效防止灰尘、油渍等杂质进入主轴承内部，提高主轴承的使用寿命。
1.2 固定主轴承：发动机主轴承盖可以将主轴承稳固地固定在发动机内部，避免主轴承在运转过程中出现松动或脱落的情况。
1.3 导向油润：发动机主轴承盖可以有效地引导润滑油进入主轴承内部，保障主轴承的正常运转。
二、轴承座的作用2.1 固定轴承：轴承座是轴承的安装基座，能够确保轴承在发动机内部的正确位置并固定在相应的部位，减少轴承在运转过程中的晃动和松动现象，保证发动机的正常运转。
2.2 分散轴承载荷：轴承座可以有效地分散轴承产生的载荷，在发动机工作过程中起到缓冲和保护作用，减少轴承的磨损和损坏。
2.3 降低噪音震动：合理设计的轴承座可以降低轴承工作时产生的噪音和震动，提高发动机的运行平稳性和舒适性。
2.4 传递动力：轴承座还能够通过固定和连接轴承的方式，传递发动机的动力输出，保证动力传递的稳定和可靠。
三、发动机主轴承盖与轴承座的协同作用3.1 互为配合：发动机主轴承盖和轴承座通过合理的结构设计和安装方式，能够对主轴承起到共同保护和固定的作用，提高主轴承的使用寿命和可靠性。
3.2 共同作用：发动机主轴承盖和轴承座在发动机工作过程中，共同承担着保护主轴承、稳固轴承以及传递动力等重要职责，保证发动机的正常运转。
3.3 协同改进：发动机主轴承盖和轴承座的结构和材质的不断改进，能够使其更好地协同作用，提高发动机的整体性能和可靠性。
总结：发动机主轴承盖与轴承座作为发动机重要零部件，起着保护和固定轴承的关键作用，它们的协同作用能够保证发动机的正常运转和长期稳定性，为发动机性能的提升提供了有效的保障。
发动机主轴承盖与轴承座作为发动机内部重要的零部件，其作用不仅仅局限于保护和固定轴承，还涉及到发动机整体性能、稳定性和可靠性。
对于发动机主轴承盖与轴承座的作用和协同作用，人们需要在设计、安装和维护中更加重视，以确保发动机的长期稳定运行。
轴承座检查内容
轴承座检查内容
轴承座是机械设备中常见的零部件之一，承载着轴承并使其能够旋转和运转。
作为整个机械系统中的重要组成部分，轴承座的质量和性能直接影响着整个设备的正常运行和寿命。
因此，对轴承座进行检查和维护是至关重要的。
我们需要检查轴承座的外观状况。
检查是否有明显的损坏、变形或锈蚀。
如果发现有任何问题，应及时更换或修复。
同时，还要确保轴承座的表面光滑平整，没有凸起或凹陷。
接下来，我们需要检查轴承座的安装情况。
确保轴承座与机械设备的其余部分完全对齐，并且紧固螺栓已经正确拧紧。
如果发现螺栓松动或缺失，应立即进行调整或更换。
我们还需要检查轴承座的润滑情况。
轴承座需要定期添加适量的润滑油或脂来减少摩擦和磨损。
检查润滑油或脂的油位和质量，确保其符合要求，并及时补充或更换。
在进行轴承座的检查时，还要注意检查轴承座的密封性能。
确保密封件完好无损，没有渗漏或松动现象。
如果发现有任何问题，应及时更换密封件，以防止灰尘、水分等外界物质进入轴承座内部，影响轴承的正常运行。
对轴承座进行振动和噪音检查。
通过观察和听觉感知，判断轴承座是否存在异常振动或噪音。
如果发现异常情况，需要进一步检查和
排除故障原因，以确保轴承座的正常运行。
轴承座的检查内容主要包括外观、安装、润滑、密封和振动噪音等方面。
只有对轴承座进行全面、细致的检查和维护，才能保证机械设备的正常运行和延长使用寿命。
因此，在日常维护中，我们应该重视轴承座的检查工作，并定期进行维护和保养，以确保设备的稳定运行。
f206轴承座尺寸参数
f206轴承座尺寸参数F206轴承座是一种常见的机械配件，主要用于支撑旋转轴承并与机械结构连接。
它由座体、固定螺栓和外部涂层组成。
以下是关于F206轴承座的尺寸参数的详细介绍。
1.座体尺寸：F206轴承座的座体通常由铸铁材料制成，具有较高的强度和耐腐蚀性。
座体的尺寸参数包括外形尺寸、净重和安装孔尺寸等。
1.1 外形尺寸：F206轴承座的外形尺寸通常由长度、宽度和高度组成。
长度和宽度参数决定了座体的整体尺寸，其值通常在100mm到200mm之间。
座体的高度参数通常在50mm到100mm之间。
1.2 净重：F206轴承座的净重是指座体本身的重量，不包括其他组件和附件的重量。
净重参数通常在2kg到5kg之间，根据座体材料和设计的不同而有所差异。
1.3 安装孔尺寸：F206轴承座的座体上通常有多个安装孔，用于固定轴承和与机械结构连接。
安装孔的尺寸包括孔径和孔距。
孔径参数通常在10mm到30mm之间，孔距参数通常在70mm到100mm之间，具体数值可以根据实际需求进行调整。
2.固定螺栓尺寸：F206轴承座的固定螺栓用于固定座体和机械结构。
固定螺栓的尺寸参数包括螺栓直径、螺栓长度和螺纹规格等。
2.1螺栓直径：F206轴承座的固定螺栓通常采用螺栓直径为M12或M16的规格，具体选择根据座体的设计和实际要求进行。
2.2螺栓长度：F206轴承座的固定螺栓的长度通常根据座体的厚度和安装孔的深度来确定。
一般来说，螺栓长度应大于座体的厚度和安装孔的深度，以确保螺栓固定牢固。
2.3螺纹规格：F206轴承座的固定螺栓通常采用普通精密螺纹规格，例如M12x1.75或M16x2.0等。
3.外部涂层：F206轴承座的外部涂层通常用于提供额外的保护和防腐功能。
常用的外部涂层材料包括涂漆、镀锌和电镀等。
涂层材料和处理工艺可根据使用环境和要求进行选择。
轴承座的作用
轴承座的作用轴承座是一种具有固定和支撑轴承的功能的机械零件，常用于各种机械设备中。
它的作用主要有以下几点。
首先，轴承座能够提供轴承的位置和方向。
在机械设备中，轴承起着引导轴的作用，使得轴能够按照指定的方向旋转或移动。
轴承座则被用来安装和固定轴承，确保轴承的位置和方向的准确性，从而使得轴能够顺畅地旋转或移动。
其次，轴承座能够承受轴的载荷。
在机械运行中，轴往往承受着各种载荷，如径向力、轴向力、弯矩等。
轴承座的设计和制造要能够承受这些载荷，并将其传递给支撑轴承的其他部件。
同时，轴承座还要确保载荷的均匀分布，以减少轴和轴承的受力，从而提高轴承的寿命和可靠性。
第三，轴承座能够吸收振动和冲击。
在机械运行中，轴往往会产生振动和冲击力，这会对轴承和其他零件造成不利影响，从而影响机械设备的正常运行。
轴承座通过其强度和刚性来吸收和分散振动和冲击，减少对轴承的影响，保护其不受损坏，从而提高机械设备的稳定性和可靠性。
此外，轴承座还能够调整和控制轴的位置。
在机械设备中，轴的位置往往需要进行一定的调整和控制，以确保机械设备的正常运行。
轴承座通过其设计和制造的特点，如滑动调整装置、调心结构等，能够实现对轴的位置进行微调和控制，以满足机械设备的需求。
最后，轴承座还起到密封和保护轴承的作用。
在机械设备中，轴承常常面临着尘土、水分、化学物质等外界环境的侵入，这会对轴承的正常运行产生不利影响。
轴承座通过其密封和保护结构，如盖板、密封圈等，能够防止外界环境的侵入，保障轴承的正常工作。
综上所述，轴承座在机械设备中具有至关重要的作用。
它能够提供轴承的位置和方向、承受轴的载荷、吸收振动和冲击、调整和控制轴的位置，同时还能够密封和保护轴承。
通过这些功能，轴承座为机械设备的正常运行和寿命提供了良好的保障。
轴承座结构形式
轴承座结构形式轴承座是机械设备中常用的一种零部件，用于支撑旋转轴的运动。
它不仅能够减少摩擦和磨损，还可以提高机械设备的稳定性和工作效率。
轴承座的结构形式有很多种，下面将逐一介绍。
1. 普通轴承座普通轴承座是最简单、最常见的一种结构形式。
它由上、下两个部分组成，上部为端盖，下部为底盘。
底盘上有一个孔，用于安装轴承。
当旋转轴在运动时，它会在轴承内滚动，从而实现对旋转轴的支撑和导向作用。
2. 卡套式轴承座卡套式轴承座与普通轴承座相似，但其卡套可以固定在外壳上。
这种结构形式可以使得卡套与外壳紧密贴合，从而提高了密封性和稳定性。
3. 泊松式轴承座泊松式轴承座是一种内径与外径相等的圆筒形结构。
它由两个圆筒体组成，一个为内圆筒体，一个为外圆筒体。
内圆筒体与轴承相连，外圆筒体与外壳相连。
当旋转轴在运动时，它会在内圆筒体和轴承之间滚动，从而实现对旋转轴的支撑和导向作用。
4. 滚子式轴承座滚子式轴承座是一种采用滚子作为支撑元件的结构形式。
它由上、下两个部分组成，上部为端盖，下部为底盘。
底盘上有一个孔，用于安装滚子轴承。
当旋转轴在运动时，它会在滚子和轴承之间滚动，从而实现对旋转轴的支撑和导向作用。
5. 球面轴承座球面轴承座是一种采用球形支撑元件的结构形式。
它由上、下两个部分组成，上部为端盖，下部为底盘。
底盘上有一个凹坑状的孔洞，并且其内壁呈球形曲面。
球面轴承安装在凹坑中，并且可以自由转动。
当旋转轴在运动时，在球面轴承内滚动，从而实现对旋转轴的支撑和导向作用。
6. 转子式轴承座转子式轴承座是一种采用转子作为支撑元件的结构形式。
它由上、下两个部分组成，上部为端盖，下部为底盘。
底盘上有一个孔，用于安装转子。
当旋转轴在运动时，它会在转子和轴承之间滚动，从而实现对旋转轴的支撑和导向作用。
总之，不同的机械设备需要采用不同类型的轴承座来支撑其旋转轴的运动。
在选择和使用时，需要根据具体情况进行合理搭配，并且注意保养和维护，以延长其使用寿命并提高机械设备的稳定性和工作效率。
轴承座(完整)讲解
耐高温性能
对于高温环境下工作的轴 承座，应选择具有良好耐 高温性能的润滑剂。
润滑方式与润滑系统
润滑方式
轴承座的润滑方式包括油浴润滑、滴 油润滑、喷射润滑和油气润滑等。根 据轴承座的工作条件和要求，选择合 适的润滑方式。
润滑系统
对于需要连续润滑的轴承座，应设计 或选用合适的润滑系统，包括油泵、 油路、油杯和过滤器等部件。
轴承座的分类
根据轴承座的结构
可分为整体式和剖分式轴承座。
根据轴承座的材质
可分为铸铁轴承座、铸钢轴承座、不锈钢轴承座等。
根据轴承座的滑动方式
可分为滑动轴承座和滚动轴承座。
轴承座的材料与性能
01
02
03
铸铁轴承座
具有较好的耐磨性和抗压 性能，适用于低速、轻载 的场合。
铸钢轴承座
具有较高的硬度和耐磨性， 适用于高速、重载的场合。
对轴承座进行全面检查，确保无隐患 存在。
轴承座常见故障与排除方法
轴承座异响或振动
可能是轴承损坏或润滑不良， 需更换轴承或加强润滑。
轴承座温度过高
可能是轴承损坏或润滑不良， 需更换轴承或加强润滑。
轴承座螺栓松动
可能是螺栓紧固不牢，需重新 紧固螺栓。
轴承座润滑系统故障
可能是滑油不足或污染，需 补充润滑油或清洗润滑系统。
轴承座(完整)讲解
目录
• 轴承座概述 • 轴承座的结构与设计 • 轴承座的润滑与密封 • 轴承座的维护与保养 • 轴承座的应用与发展趋势
01
轴承座概述
定义与作用
定义
轴承座是一种支撑和固定轴承的 装置，用于连接轴和轴承，使轴 能够旋转。
作用
轴承座的主要作用是支撑旋转轴 ，传递扭矩，并确保旋转轴的稳 定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外球面轴承及轴承座外球面轴承及轴承座（（UC200系列系列、、UC300系列系列、、SB200系列系列、、SA200系列系列、、UK200系列、各式轴承座各式轴承座））三泰外球面轴承性能特点、分类、用途及轴承型号对照表外球面球轴承实际上是深沟球轴承的一种变型，特点是它的外圈外径表面为球面，可以配入轴承座相应的凹球面内起到调心的作用。
虽然它的基本性能与深沟球轴承应是相似的，但是由于这种轴承大都应用在比较粗糙的机械中，安装定位不够精确，轴与座孔的轴线对中性差，或是轴长而挠度大等的情况下，而且轴承本身精度也不够高，有的结构也较粗糙，因此共性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。
例如带顶丝的外球面球轴承应用于刚度差挠度大的通轴，这种轴承两面带密封圈，能严密防止污物侵入，出厂时巳装填适量的润滑剂，安装前不需清洗，不需补加润滑剂，轴承内圈凸出端上的顶丝螺钉在轴上紧固时．允许的轴向负荷不得超过额定动负荷的20%。
带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同，只是顶丝不在内圈上，而是在偏心套上。
圆锥孔外球面球轴承的内孔为带1：12锥度的圆锥孔，可直接安装在锥形轴上，或借助紧定衬套安装在无轴肩光轴上，并可微调轴承游隙。
外球面球轴承包括种类外球面球轴承包括种类：： 带顶丝外球面轴承UC200系列 菱形座UCFL200系列 带顶丝外球面轴承UC300系列 凸台圆形座UCFC200系列 带顶丝球 外球面轴承SB200系列 滑块座UCT200系列 带偏心套 外球面轴承SA200系列 高中心立式座UCPH200系列 圆锥孔外球面球轴承UK200系列 环形座UCC200系列 立式座UCP200系列 窄立式座UCPA200系列 方形座UCF200系列带顶丝外球面轴承UC200系列系列 轴承规格轴承规格、、性能性能、、型号对照参数表承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg)d mmDBiBenmGds mmUC202154027.41411.515.9 4.5M5×0.80.14 UC203174027.41411.515.9 4.5M5×0.80.13 UC204204731.01712.318.7 5.0M6×1.00.18 UC205255234.11714.319.8 5.0M6×1.00.22 UC206306238.11915.922.2 5.0M6×1.00.34 UC207357242.92017.525.47.0M8×1.00.52 UC208408049.22119.030.28.0M8×1.00.68 UC209458549.22219.030.28.0M8×1.00.78 UC210509051.62219.032.610.0M10×1.250.85 UC2115510055.62522.233.410.0M10×1.25 1.22 UC2126011065.12725.439.710.0M10×1.25 1.65 UC2136512065.12925.439.710.0M10×1.25 1.96 UC2147012574.63030.244.412.0M12×1.5 2.06 UC2157513077.83033.344.512.0M12×1.5 2.30 UC2168014082.63333.349.312.0M12×1.5 2.79 UC2178515085.73534.151.612.0M12×1.5 3.59 UC2189016096.03739.756.312.0M12×1.5 4.56带顶丝外球面轴承UC300系列轴承规格系列轴承规格、、性能性能、、型号对照参数表承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmUC3052562382015236M6×1.00.35 UC3063072432317266M8×1.00.56 UC3073580482519298M8×1.00.71 UC30840905227193310M10×1.25 1.00 UC309451005729223510M10×1.25 1.36 UC310501106132223912M12×1.50 1.65 UC311551206634254112M12×1.50 2.08 UC312601307136264512M12×1.50 2.60 UC313651407538304512M12×1.50 3.24 UC314701507840334512M12×1.50 3.91 UC315751608242325014M14×1.50 4.70 UC316801708644345216M16×1.50 5.06 UC317851809646405616M16×1.50 6.9 UC318901909648405616M16×1.508.03 UC3199520010350416216M16×1.508.91 UC32010021510854426618M18×1.5011.2带顶丝球轴承SB200系列 轴承规格轴承规格、、性能性能、、型号对照参数表型号对照参数表轴承型号 Bearing No.轴径Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg)d mmD Bi Be n m G ds mm SB203 17 40 22 12 6.0 16.0 4.5 M5×0.8 0.07 SB204 20 47 25 14 7.0 18.0 5.0 M6×1.0 0.13 SB205 25 52 27 15 7.5 19.5 5.0 M6×1.0 0.18 SB206 30 62 30 16 8.0 22.0 6.0 M6×1.0 0.26 SB207 35 72 32 17 8.5 23.5 7.0 M6×1.0 0.43 SB208408034189.025.08.0M6×1.00.60带偏心套球轴承SA200系列轴承规格系列轴承规格、、性能性能、、型号对照参数表型号对照参数表轴承型号 Bearing No. 轴径 ShaftDia外型尺寸Dimensions(mm)重量Weight (kg)d mmDBe lBin d1HG ds mm SA203 17 40 13 28.6 19.1 6.5 28.6 13.5 5.0 M6×1.0 0.12 SA204 20 47 15 31.0 21.5 7.5 33.3 13.5 5.0 M6×1.0 0.13 SA205 25 52 15 31.0 21.5 7.5 38.1 13.5 5.0 M6×1.0 0.21 SA206 30 62 18 35.7 23.8 9.0 44.5 15.9 6.0 M6×1.0 0.33 SA207 35 72 19 38.9 25.4 9.5 55.0 17.5 6.5 M8×1.0 0.56 SA20840802243.7 30.2 1160.3 18.3 6.5M8×1.00.69带圆锥孔外球面球轴承UK200系列 轴承规格轴承规格、、性能性能、、型号对照参数表轴承型号 BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg) d mm D Bi Be n m UK205 20 25 52 17 23 35 0.24 UK206 25 30 62 19 26 38 0.40 UK207 30 35 72 20 28 43 0.55 UK208 35 40 80 21 29 46 0.72 UK209 40 45 85 22 30 50 0.80 UK210 45 50 90 22 32 55 0.93 UK211 50 55 100 25 36 59 1.91 UK212 55 60 110 27 38 62 1.52 UK213 60 65 120 29 40 65 1.91 UK215 65 75 130 30 43 73 2.56 UK216 70 80 140 33 46 78 3.23 UK217 75 85 150 35 48 82 3.93 UK21880901603750864.75立式座UCP200系列轴承规格系列轴承规格、、性能性能、、型号对照参数表带座轴承型号Bearing UnitNo. 轴径 Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg) d mm haeb S1 S2 g w nBiUCP202 15 30.2 127 95 38 13 19 14 62 11.5 27.4 0.63 UCP203 17 30.2 127 95 38 13 19 14 62 11.5 27.4 0.60 UCP204 20 33.3 127 953813 19 14 65 12.3 31.0 0.66 UCP205 25 36.5 140 105 38 13 19 15 71 14.3 34.1 0.80 UCP206 30 42.9 165 121 48 17 21 17 83 15.9 38.1 1.30 UCP207 35 47.6 167 127 48 17 21 18 93 17.5 42.9 1.60 UCP208 40 49.2 184 137 54 17 21 18 9819.0 49.21.83 UCP209 45 54.0 190 146 54 17 21 20 106 19.0 49.22.18 UCP210 50 57.2 206 159 60 20 25 21 114 19.0 51.6 2.68 UCP211 55 63.5 219 171 60 20 25 23 126 22.2 55.6 3.27 UCP212 60 69.8 241 184 70 20 25 25 138 25.4 65.14.52 UCP213 65 76.2 265 203 70 25 29 27 151 25.4 65.1 5.70 UCP214 70 79.4 266 210 72 25 31 27 157 30.2 74.66.66 UCP215 75 82.6 275 217 74 25 31 28 163 33.3 77.8 7.40 UCP216 80 88.9 292 232 78 25 31 30 175 33.3 82.69.00 UCP217 85 95.2 310 247 83 25 31 32 1870 34.1 85.711.00 UCP21890101.6 327 262 88273333200 39.7 96.013.00不锈钢立式座轴承规格不锈钢立式座轴承规格、、性能性能、、型号对照参数表型号对照参数表、、尺寸表带座轴承代号外形尺寸(mm)带座轴承重量(kg)配用轴承代号配用轴承座代号D BSLJHH1 H2 A N N1 ds SUCP201 47 31.0 12.7 127 95 30.2 62 14 38 13 19 M10 0.7 SUC201 SP201 SUCP202 47 31.0 12.7 127 95 30.2 62 14 38 13 19 M10 0.7 SUC202 SP202 SUCP203 47 31.0 12.7 127 95 30.2 62 14 38 13 19 M10 0.7 SUC203 SP203 SUCP204 47 31.0 12.7 127 95 33.3 65 14 38 13 19 M10 0.7 SUC204 SP204 SUCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 M10 0.8 SUC205 SP205 SUCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 M14 1.3 SUC206 SP206 SUCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 M14 1.6 SUC207 SP207 SUCP208 80 49.2 19.0 184 137 49.2 100 18 54 17 23 M14 1.9 SUC208 SP208 SUCP209 85 49.2 19.0 190 146 54.0 106 20 54 17 23 M14 2.2 SUC209 SP209 SUCP210 90 51.6 19.0 206 159 57.2 114 21 60 20 26 M16 2.6 SUC210 SP210 SUCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 M16 3.3 SUC211 SP211 SUCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 31 M16 4.6 SUC212 SP212 SUCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 M20 5.9 SUC213 SP213 SUCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 M20 6.6 SUC214 SP214 SUCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 M20 7.4 SUC215 SP215 SUCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 M20 9.0 SUC216 SP216 SUCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 33 M20 11.0 SUC217 SP217 SUCP218 160 96.0 39.7 327 262 101.6 200 33 88 27 38 M22 13.0 SUC218 SP218 SUCP220 180 108.0 42.0 380 308 115 225 40 95 30 38 M24 16.0 SUC220 SP220方形座UCF200系列轴承规格系列轴承规格、、性能性能、、型号对照参数表型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm a e i g l z s n BiUCF202158664151125.530.91211.527.40.56 UCF203178664151125.530.91211.527.40.54 UCF 204208664151125.533.71212.331.00.61 UCF205259570161327.035.81214.334.10.80 UCF2063010883181331.040.21215.938.1 1.11 UCF2073511792191534.044.41417.542.9 1.66 UCF20840130102211536.051.21619.049.2 1.93 UC20945137105221638.052.21619.049.2 2.28 UCF21050 143111221640.054.61619.051.6 2.57 UCF21155162130251843.058.41922.255.6 3.98 UCF21260175143291848.068.71925.465.1 4.30 UCF21365187149302250.069.71925.465.1 5.49 UCF21470193152312254.075.419330.274.6 6.47 UCF21575200159342256.078.51933.377.8 6.54 UCF21680208165342258.083.32333.382.67.86 UCF21785220175362463.087.62334.185.79.77 UCF21890235187402468.096.32339.796.011.72UCF系列产品说明：Unit No.Dimensions mm Bolt SizemmBearingNo.HousingNo.Weight(kg)d ae i g I s z B1 nF20420 86 64 15 12 25.5 12 41.6 43.7 17.1 M10 F2040.63 F20525 95 70 16 14 27 12 42.9 44.4 17.5 M10 205F2050.87 F20630 108 83 18 14 31 12 48.1 48.4 18.3 M10 206F206 1.25 F20735 117 92 19 16 34 14 51.3 51.1 18.8 M12 207F207 1.58 F20840 130 102 21 16 36 16 55.9 56.3 21.4 M14 208F208 1.99 F20945 137 105 22 18 38 16 56.9 56.3 21.4 M14 209F209 2.32 F21050 143 111 22 18 40 16 60.1 62.7 24.6 M14 210F210 2.61 F21155 162 130 25 20 43 19 68.6 71.4 27.8 M16 211F211 3.52菱形座UCFL200系列轴承规格轴承规格、、性能性能、、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm a e b i g l z s n BiUCFL202151139060151225.530.91211.527.40.42 UCFL203171139060151225.530.31211.527.40.41 UCFL204201139060151225.533.71212.331.00.48 UCFL205251309968161427.035.81614.334.10.60 UCFL2063014811780181431.040.21615.938.10.98 UCFL2073516113090191634.044.41617.542.9 1.31 UCFL20840175144100211636.051.21619.049.2 1.53 UCFL20945188148108221838.052.21919.049.2 1.68 UCFL21050 197157115221840.054.61919.051.6 1.88 UCFL21155224184130252043.058.41922.255.6 3.10 UCFL21260250202140292048.068.72325.465.1 4.00 UCFL21365258210155302450.069.72325.465.1 5.00 UCFL21470265216160312454.075.42330.274.6 5.60 UCFL21575275225165342456.078.52333.377.8 6.20 UCFL21680290233180342458.083.32533.382.68.20 UCFL21785305248190362663.087.62534.185.79.26 UCFL21890320265205402668.096.32539.796.011.73凸台圆形座UCFC200系列轴承规格系列轴承规格、、性能性能、、型号对照参数表带座轴承型号 Bearing UnitNo. 轴径 Shaft Dia外型尺寸 Dimensions(mm)重量 Weight (kg)d mm a p igjk sefznBiUCFC202 15 100 78 10 20.5 5 7 12 55.1 62 25.9 11.5 27.4 0.77 UCFC203 17 100 78 10 20.5 5 7 12 55.1 62 25.9 11.5 27.4 0.76 UCFC204 20 100 7810 20.5 5 7 12 55.1 62 28.7 12.3 31.0 0.81 UCFC205 25 1159010 21.0 67 12 63.6 70 29.8 14.3 34.1 1.09 UCFC206 30 125 100 10 23.0 8 8 12 70.7 80 32.2 15.9 38.1 1.51 UCFC207 35 135 110 11 26.0 8 9 14 77.8 90 36.4 17.5 42.9 1.98 UCFC208 40 145 120 11 26.0 10914 84.8 100 41.2 19.0 49.2 2.32UCFC209 45 160 132 10 26.0 12 14 16 93.3 105 4.02 19.0 49.2 3.07 UCFC210 50 165 138 10 28.0 12 14 16 97.6 110 42.6 19.0 51.6 3.28 UCFC211 55 185 150 13 31.0 12 15 19 106.1125 46.4 22.2 55.6 4.20 UCFC212 60 195 160 17 36.0 12 15 19 113.1135 56.7 25.4 65.1 5.45 UCFC213 65 205 170 16 36.0 14 15 19 120.2145 55.7 11.5 65.1 5.91 UCFC214 70 215 177 17 40.0 14 18 19 125.1150 61.4 11.5 74.6 7.26 UCFC215 75 220 184 18 40.0 16 18 19 130.1160 62.5 11.5 77.8 8.02 UCFC216 80 240 200 18 42.0 16 18 23 141.4170 67.3 12.3 82.6 9.92 UCFC217 85 250 208 18 45.0 18 20 23 147.1180 69.6 33.3 87.5 11.58 UCFC21890265 220 22 50.0 18 20 23 155.5190 78.3 39.7 96.0 13.74滑块座UCT200系列轴承规格系列轴承规格、、性能性能、、型号对照参数表型号对照参数表带座轴承型号Bearing UnitNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm o g s p q b k e a w j i h n BiUCT202151610513219511276899432216111.527.40.78 UCT203171610513219511276899432216111.527.40.77 UCT 204201610513219511276899432216112.331.00.81 UCT205251610513219511276899732246214.334.10.92 UCT20630161056372257128910211337287015.938.1 1.01 UCT20735161364372264128910212937307817.542.9 1.70 UCT208401916834929831610211414449338819.049.2 2.43 UCT209451916834929831610211714449358719.049.2 2.58 UCT21050 1916834929861610211714949379019.051.6 2.78 UCT21155251910264359522130146171613810622.255.6 4.17 UCT212603219102643510222130146194614211925.465.1 4.90 UCT213653221111704112126151167224704413711.527.47.30 UCT214703221111704112126151167224704613711.527.47.36 UCT215753221111704112126151167232704814011.527.47.99 UCT216803221111704112126165184235705114012.331.08.92 UCT217853829124734815730173198260735416214.334.111.46 UCT218904030130804814030190215275805517014.334.114.76产品说明：UnitNo. Dimensions mm in.Bearing No.Housing No.Weight (kg)d o g p g S b ke a w j l ht B nUCT20112 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC201 T204 0.80 UCT20215 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC202 T204 0.79 UCT20317 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC203 T204 0.78 UCT20420 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC204 T204 0.76 UCT20525 16 10 51 32 19 51 12 76 89 97 32 24 62 48 34.1 14.3 UC205 T205 0.81 UCT20630 16 10 56 37 22 57 12 89 102 113 37 28 70 53 38.1 15.9 UC206 T206 1.22 UCT20735 16 13 64 37 22 64 12 89 102 129 37 30 78 59.5 42.9 17.5 UC207 T207 1.44 UCT208 40 19 16 83 49 29 83 16 102 114 144 49 33 89 69 49.2 19 UC208 T208 2.40 UCT20945 19 16 83 49 29 83 16 102 117 144 49 35 87 69 49.2 19 UC209 T209 2.36 UCT21050 19 16 83 49 29 86 16 102 117 149 49 37 90高中心立式座UCPH200系列 轴承规格轴承规格、、性能性能、、型号对照参数表带座轴承型号 Bearing UnitNo. 轴径 Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg) d mm h aeb S1 S2 g wnBiUCPH202 15 70 127 95 40 13 19 15 101 11.5 27.4 0.92 UCPH203 17 70 127 95 40 13 19 15 101 11.5 27.4 0.91 UCPH204 20 70 127 95 40 13 19 15 101 12.3 31.0 0.96 UCPH205 25 80 140 105 50 13 19 16 114 14.3 34.1 1.20 UCPH206 30 90 165 121 50 17 21 18 130 15.9 38.1 1.60 UCPH207 35 95167 12760 17 21 19 140 17.5 42.9 2.10 UCPH208 40 100 184 137 70 17 25 19 149 19.0 49.2 2.70 UCPH20945105 190 14670172520157 19.0 49.23.10UCPH210 50 110 206 159 70 2025 22 165 19.0 51.6 3.50环形座UCC200系列轴承规格系列轴承规格、、性能性能、、型号对照参数表带座轴承型号 Bearing UnitNo. 轴径 Shaft Dia外型尺寸 Dimensions(mm)重量 Weight (kg) d mm h a e b UCC202 15 72 20 11.5 27.4 0.45 UCC203 17 72 20 11.5 27.4 0.44 UCC204 20 72 20 12.3 31.0 0.49 UCC205 25 80 22 14.3 34.1 0.65 UCC206 30 85 27 15.9 38.1 0.82 UCC207 35 90 28 17.5 42.9 1.03 UCC208 40 100 30 19.0 49.2 1.20 UCC209 45 110 31 19.0 49.2 1.50 UCC210 50 120 33 19.0 51.6 1.90 UCC211 55 125 35 22.2 55.6 2.10 UCC212 60 130 38 25.4 65.1 2.50 UCC213651404025.465.13.00窄立式座UCPA200系列轴承规格系列轴承规格、、性能性能、、型号对照参数表带座轴承型号带座轴承型号BearingUnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg) dmm h ae b g w trnBiUCPA203 17 30.2 76 52 38 11 62 12 M10×1.511.5 27.4 0.63 UCPA204 20 33.3 76 52 38 11 62 12 M10×1.512.3 31.0 0.66 UCPA205 25 36.5 84 56 38 12 72 15 M10×1.514.3 34.1 0.89 UCPA20630 42.9 946648128418 M14×2.015.9 38.11.31UCPA207 3547.6 110 80 48 13 95 20 M14×2.017.5 42.9 1.71 UCPA208 40 49.2 116 84 54 13 100 20 M14×2.019.0 49.2 2.18 UCPA209 45 54.0 120 90 54 13 108 25 M14×2.019.0 49.2 2.28 UCPA2105057.2 130 946014 116 25 M16×2.019.0 51.62.98ZY2600系列剖分式轴承座轴承规格、性能、型号对照参数表型号dd1d1Dg1gAA1HH1 H0LJN1NS重量(kg)适用轴承向心球轴承 调心球轴承 调心滚子轴承Z2605Y 25 20 32 62 32 60 82 52 50 22 95 190 150 14 16 M12 2 305 1305 1605Z2606Y 30 25 38 72 35 58 82 52 50 22 100 190 150 14 16 M12 2.2 306 1306 1606Z2607Y 35 30 44 80 41 66 90 60 60 25 120 210 170 14 16 M12 3.1 307 1307 1607Z2608Y 40 35 49904371956060 25 125 210 170 14 16 M12 3.4 308 1308 1608 3608 53608 Z2609Y 45 40 55 100 46 79 105 70 70 28 140 270 210 18 20 M16 4.7 309 1309 1609 3609 53609 Z2610Y 50 45 61 110 50 89 115 70 70 30 145 270 210 18 20 M16 5.2 310 1310 1610 3610 53610 Z2611Y 55 50 67 120 53 94 120 80 80 30 160 290 230 18 20 M16 6.6 311 1311 1611 3611 53611 Z2612Y 60 55 73 130 5695 125 8080 30 165 290 230 18 20 M16 74 312 1312 1612 3612 53612 Z2613Y 65 60 78 140 58 100 130 90 95 32 185 330 260 22 25 M20 9.8 313 1313 1613 3613 53613 Z2614Y 70 65 84 150 61 100 130 909532 195 330 260 2225 M20 11.2 314 1314 1614 3614 53614 Z2615Y 75 70 90 160 65 104 140 100 100 35 205 360 290 22 25 M20 14.2 315 1315 1615 3615 53615 Z2616Y 80 7595 170 68 109 145 100 112 35 222 360 290 2225 M20 14.2 316 1316 1616 3616 53616 Z2617Y 8578 101 180 70 115 155 110 112 40 227 400 320 2631 M24 1631713173617 536171617Z2618Y90 80 107 190 74 120 160 110 112 40 232 400 320 26 31 M24 20 318 1318 1618 3618 53618 Z2619Y 9585 113 200 77 130 170 120 125 45 250 420 350 2631 M24 23.1 319 1319 1619 3619 53619 Z2620Y 100 90 120 215 83 127 175 120 140 45 280 420 350 26 31 M24 30.8 320 1320 1620 3620 53620 Z2622Y 110 100 133 240 90 142 190 130 150 50 305 460 390 26 31 M24 39.2 322 1322 1622 3622 53622 Z2624Y 120 110 142 260 96 157 205 160 160 60 330 540 450 33 38 M30 45.8 324 1324 3624 53624 Z2626Y 130 115 155 280 103 167 215 160 170 60 350 560 470 3338 M30 483263626 53626ZY2500 系列剖分式轴承座轴承规格、性能、型号对照参数表号dd1d1Dg1gAA1HH1H0LJN1NS重量(kg)适用轴承向心球轴承 调心球轴承调心滚子轴承Z2505Y 25 20 30 52 26 45 67 46 40 22 80 170 130 14 16 M12 1.4 205 1205 1505 53505 Z2506Y 30 25 36 62 28 53 77 52 50 22 95190 15014 16 M12 1.9 206 1206 1506 53506 Z2507Y 35 30 42 72 31 58 82 52 50 22 100 190 150 14 16 M12 2.2 207 1207 150753507Z2508Y 40 35 48 80 31 61 85 60 60 25 120 210 170 14 16 M12 2.7 208 1208 1508 3508 53508 Z2509Y 45 40 52 85 31 59 85 60 60 25 122 210 170 14 16 M12 2.9 209 1209 1509 3509 53509 Z2510Y 50 45 58 90 31 64 90 60 60 25 125 210 170 14 16 M12 3.2 210 1210 1510 3510 53510 Z2511Y 55 50 64 100 33 69 95 70 60 28 140 270 210 18 20 M16 4.4 2111211 1511 3511 53511Z2512Y 6055701103675105707030145 270 2101820M16 5.1212 1212 35121512 53512Z2513Y 65 60 76 120 41 80 110 80 70 30 160 290 230 18 20 M16 6.4 213 12131513351353513Z2514Y 70 65 81 125 41 85 115 80 80 30 165 290 230 18 20 M16 6.4 214 12141514351453514Z2515Y 75 70 91 130 41 85 115 80 80 30 165 290 230 18 20 M16 7.1 215 12151515351553515Z2516Y 80 75 97 140 43 85 120 90 80 32 185 330 260 22 25 M20 9.4 216 12161516351653516Z2517Y 85 78 103 150 46 90 125 90 95 32 195 330 260 22 25 M20 10 217 12171517351753517Z2518Y 90 80 109 160 50 105 145 100 95 35 205 360 290 22 25 M20 12.5 218 12181518351853518Z2519Y 95 85 114 170 53 105 145 100 100 35 222 360 290 22 25 M20 14.1 219 12191519351953519Z2520Y 100 90 125 180 56 120 160 110 112 40 227 400 320 26 31 M24 16.7 220 122015203520535203053220Z2522Y 110 100 136 200 63 127 175 120 112 45 250 420 350 26 31 M24 19.5 222 122215223522535223053222Z2524Y 120 110 148 215 68 137 185 120 125 45 280 420 350 26 31 M24 24.6 2243524 53524 3053224Z2526Y 130 115 160 230 74 140 190 130 140 50 300 450 380 26 31 M24 30.5 2263526 53526 3053226Z2528Y 140 125 171 250 78 155 205 150 150 50 310 510 420 33 38 M30 37.5 2283528 53528 3053228Z2530Y 150 135 182 270 83 170 220 160 150 60 330 540 450 33 38 M30 45.5 2303530 53530 3053230Z2532Y 160 140 290 290 90 185 235 160 160 60 350 560 470 33 38 M30 53.5 2323532 53532 3053232SN600 系列剖分式轴承座轴承规格、性能、型号对照参数表轴承座型号基本尺寸重量适用轴承型号适用紧定套定位环尺寸及数量DH8a b cgh12hh12L W m w vd2H12d3H 12f1H12f2 Number QTYSN605 62 185 52 22 24 50 80 90 150 15 20 21.5 31 3 4.2 2.1 13052305H305 HE305H2305 HE2305SR62×8.5SR62×1021SN606 72 185 52 22 37 50 82 95 150 15 20 26.5 38 4 5.4 2.8 13062306H306 HE306H2306 HE2306SR72×9SR72×1021SN607 80 205 60 25 41 60 90 110 170 15 20 31.5 43 4 5.4 3.5 13072307H307 HE307H2307 HE2307SR80×10SR80×1021SN608 90 205 60 25 43 60 95 115 170 15 20 36.5 48 4 5.4 4.2 130823082130822308H308 HE308H2308 HE2308SR90×10SR90×1021SN609 100 255 70 28 46 70 105 130 210 18 23 41.5 53 4 5.4 5.0 130923092130922309H309 HE309H2309 HE2309SR100×10.5SR100×1021SN610 110 255 70 30 50 70 115 135 210 18 23 46.5 58 4 5.4 6.1 131023102131022310H310 HE310H2310 HE2310SR110×11.5SR110×1021SN611 120 275 80 30 53 80 120 150 230 18 23 51.5 67 5 6.9 6.5 131123112131122311H311 HE311H2311 HE2311SR120×12SR120×1021SN612 130 280 80 30 56 80 125 155 230 18 23 56.5 72 5 6.9 7.9 131223122131222312H312 HE312H2312 HE2312SR130×12.5SR130×1021SN613 140 315 90 32 58 95 130 175 260 22 27 62 77 5 6.8 10.8 131323132131322313H313 HE313H2313 HE2313SR140×12.5SR140×1021SN614 160 345 100 35 65 100 140 195 290 22 27 67 82 5 8.1 14.6 131523152131522315H315 HE315H2315 HE2315SR160×14SR160×1021SN615 170 345 100 35 68 112 145 212 290 22 32 72 89 6 8.1 17.1 131623162131622316H316 HE316H2316 HE2316SR170×14.5SR170×1021SN616 180 380 110 40 70 112 155 218 420 26 35 77 94 6 8.1 18.7 131723172131722317H317 HE317H2317 HE2317SR180×14.5SR180×1021SN617 190 400 110 33 74 112 160 230 350 26 35 82 99 6 8.1 24.1 1318231822318H318 HE318H2318 HE2318SR190×15.5SR190×1021SN618 200 420 120 36 77 125 170 245 390 26 35 87 104 6 9.3 25.5 1319231922319H319 HE319H2319 HE2319SR200×16SR200×1021SN619 215 420 120 38 83 140 175 280 450 26 38 92 111 7 10.8 31 1320232022320H320 HE320H232 HE2320SR215×18SR215×1021SN620 240 460130 40 90 150 190 300 470 28 42 102 125 8 10.7 41.4 1322 232222322H322 HE322 H2322 HE2322SR240×20 SR240×10 2 1 SN624 260 540 160 50 96 160 205 325 520 33 42 113 135 8 10.7 54.6 22324 H2324 HE2324 SR260×10 1 SN626 280 560 160 50 103 170 215 350 560 33 45 118 140 8 12.2 67.2 22326 H2326 HE2326 SR280×10 1 SN628 300 630 170 55 112 180 235 375 580 35 45 128 154 9 12.2 92.6 22328 H2328 HE2328 SR300×10 1 SN630 320 680 180 55 118 190 245 395 560 35 52 138 164 9 12.2 101.5 22330 H2330 HE2330 SR320×10 1 SN632 340 710 190 60 124 200 255 415 580 42 52 143 173 10 13.7 122.322332 H2332 HE2332SR340×101SN500 系列剖分式轴承座轴承座型号基本尺寸 重量Wt kg适用轴承型号 适用紧定套定位尺寸及数量 D H8ABCGH12 H H12LWMUVd2 H12 d3 H12 f1 H13f2 NumberQTYSN505 52 165 46 22 25 40 67 75 130 15 20 21.5 31 3 4.2 1.4 1250K 2250K 22205K H205 HE205 H305 HE305 SR52×5 SR52×7 2 1 SN506 62 185 52 22 30 50 77 90 150 15 20 26.5 38 4 5.4 1.9 1206K 2206K 22206K H206 HE206 H306 HE306 SR62×7 SR62×10 2 1 SN507 72 185 52 22 33 50 82 95 150 15 20 31.5 43 4 5.4 2.0 1207K 2207K 22207K H207 HE207 H307 HE307 SR72×8 SR72×10 2 1 SN508 80 205 60 25 33 60 85 110 170 15 20 36.5 48 4 5.4 3.2 1208K 2208K 22208K H208 HE208 H308 HE308 SR80×7.5 SR80×10 2 1 SN509 85 205 60 25 31 60 85 112 170 15 20 41.5 53 4 5.4 3.0 1209K 2209K 22209K H209 HE209 H309 HE309 SR85×6 SR85×8 2 1 SN510 90 205 60 25 33 60 90 115 170 15 20 46.5 58 4 5.4 3.4 1210K 2210K 22210K H210 HE210 H310 HE310 SR90×6.5 SR90×10 2 1 SN511 100 255 70 28 33 70 95 130 210 18 23 51.5 67 5 6.9 4.6 1211K 2211K 22211K H211 HE211 H311 HE311 SR100×6 SR100×8 2 1 SN512 110 255 70 30 38 70 105 135 210 18 23 56.5 72 5 6.9 5.0 1212K 2212K 22212K H212 HE212 H312 HE312 SR110×8SR110×10 2 1 SN513 120 275 80 30 43 80 110 150 230 18 23 62 775 6.8 6.81213K 2213K22213KH213 HE213 H313 HE313 SR120×10 SR120×122 1SN515 130 280 80 30 41 80 115 155 230 18 23 67 82 5 6.8 7.4 1215K2215K22215KH215 HE215H315 HE315SR130×8SR130×1021SN516 140 315 90 32 43 95 120 175 260 22 27 72 89 6 8.1 9.5 1216K2216K22216KH216 HE216H316 HE316SR140×8.5SR140×1021SN517 150 320 90 32 46 95 125 185 260 22 27 77 94 6 8.1 10.0 1217K2217K22217KH217 HE217H317 HE317SR150×9SR150×1021SN518 160 345 100 35 62.4 100 145 195 290 22 27 82 99 6 8.1 12.8 1218K2218K22218K23218KH218 HE218H318 HE318H2318 HE2318SR160×16.2SR160×11.2SR160×10211SN519 170 345 100 35 53 112 140 210 290 22 27 87 104 6 8.1 15.4 1219K2219K22219KH219 HE219H319 HE319SR170×10.5SR170×1021SN520 180 380 110 40 70.3 112 160 218 320 26 32 92 111 7 9.3 17.8 2220k 22220K23220KH320 HE320H2320 HE2320SR180×12.1SR180×1021SN522 200 410 120 45 80 125 175 240 350 26 32 102 125 8 10.8 19 2222k 22222K23222KH322 HE322H2322 HE2322SR200×13.5SR200×1021SN524 215 410 120 45 86 140 185 270 350 26 32 113 135 8 10.7 26 22224K23224KH324 HE324H2324 HE2324SR215×14SR215×1021SN526 230 445 130 50 90 150 190 290 380 28 36 118 140 8 10.7 32 22226K23226KH326 HE326H2326HE2326SR230×13SR230×1021SN528 250 500 150 50 98 150 205 305 420 33 42 128 154 9 12.2 40 22228K23228KH328 HE328H2328 HE2328SR250×15SR250×1021SN530 270 530 160 60 106 160 220 325 450 33 42 138 164 9 12.2 47.2 22230K23230KH330 HE330H2330 HE2330SR270×16.5SR270×1021SN532 290 550 160 60 114 170 235 345 470 33 42 143 173 10 13.7 56.5 22232K23232KH332 HE332H2332 HE2332SR290×17SR290×1021SN300 系列剖分式轴承座承座型号基本尺寸重量适用轴承型号定位环尺寸及数量 DH8a b cgh12hh12L W m w vd2H12d3H 12f1H12f2Number QTYSN30562185522234508090150152031.5434 5.4 1.613052305SR62×8.5SR62×1021SN30672185522237508295150152036.5484 5.4 1.913062306SR72×9SR72×1021SN307802056025416090110170152046.5584 5.4 2.613072307SR80×10SR80×1021SN308902506025436095115170152051.5674 5.4 3.2130823082130822308SR90×10SR90×1021SN30910025570284670105130210182356.5725 6.9 4.5130923092130922309SR100×10.5SR100×1021SN31011025570305070115135210182362775 6.9 5.0131023102131022310SR110×11.5SR110×1021SN31112027580305380120150230182367825 6.8 6.6131123112131122311SR120×12SR120×1021SN31213028080305680125155230182372895 6.87.0131223122131222312SR130×12.5SR130×1021SN313140315903258951301752602227779468.18.8131323132131322313SR140×12.5SR140×1021SN315160345100356510014019529022278710468.111.4131523152131522315SR160×14SR160×1021SN316170345100356811214521229022279211168.113.0131623162131622316SR170×14.5SR170×1021SN317180380110407011215521832026329711679.316.0131723172131722317SR180×14.5SR180×1021SN31819040011033741121602303202635102125810.822.81318231822318SR190×15.3SR190×9.521SN31920042012036771251702453502635113135810.727.81319231922319SR200×15.8SR200×9.521SN32021542012038831401752803502635118140810.734.01320232022320SR215×17.5SR215×9.521SN32224046013040901501903003902838128154912.245.01322232222322SR240×19.8SR240×9.521SN32426054016050961602053254503342138164912.262.022324SR260×101 SN3262805601605010317021535047033421531831013.768.822326SR280×101 SN3283006301705511218023537552035451632931013.798.022328SR300×101 SN3303206801805511819024539556035451732031013.711622330SR320×101SN332340 710 190 60 124 200 255 415 580 42 52 183 213 10 13.7 135 22332 SR340×10 1SN200 系列剖分式轴承座轴承座型号基本尺寸 重量 适用轴承型号 适用紧定套 定位环尺寸及数量D H8abcgh12 h h12LWmwvd2 H12 d3 H 12 f1 H12f2Number QTY SN205 52 165 46 22 25 4067 75 130 15 20 31.5 43 45.4 1.4 1205 2205 22205H205 HE205 H305 HE305 SR52×5 SR52×7 2 1 SN206 62 185 52 22 30 50 77 90 150 15 20 36.5 48 4 5.4 1.9 1206 2206 22206H206 HE206 H306 HE306 SR62×7 SR62×10 2 1 SN207 72 185 52 22 33 50 82 95 150 15 20 46.5 58 4 5.4 2.0 1207 2207 22207H207 HE207 H307 HE307SR72×8 SR72×102 1 SN208 80 205 60 22 33 60 86 110 170 15 20 51.5 67 5 6.9 3.0 1208 2208 22208H208 HE208 H308 HE308 SR80×7.5 SR80×10 2 1 SN209 85 205 60 25 31 60 86 112 170 15 20 56.5 72 5 6.9 3.2 1209 2209 22209H209 HE209 H309 HE309SR85×6 SR85×82 1 SN210 90 205 60 25 33 60 90 115 170 15 20 62 77 5 6.8 3.4 1210 2210 22210H210 HE210 H310 HE310SR90×6.5 SR90×102 1 SN211 100 255 70 25 33 70 95 130 210 18 23 67 82 5 6.8 4.5 1211 2211 22211H211 HE211 H311 HE311SR100×6 SR100×82 1 SN212 110 255 70 28 38 70 105 135 210 18 23 72 89 6 8.1 5.0 1212 2212 22212H212 HE212 H312 HE312 SR110×8 SR110×10 2 1 SN213 120 275 80 30 43 80 110 150 230 18 23 77 94 6 8.1 5.4 1213 2213 22213H213 HE213 H313 HE313 SR120×10 SR120×12 2 1 SN214 125 275 80 30 44 80 115 155 230 18 23 82 99 6 8.1 6.1 1214 2214 22214H214 HE214 H314 HE314 SR125×10 SR125×13 2 1 SN215 130 280 80 30 41 80 115 155 230 18 23 87 104 6 8.1 7.4 1215 221522215H215 HE215 H315 HE315 SR130×8 SR130×102 1 SN216 140 315 90 32 4395 120 175 260 22 27 92 11179.39.5 1216 22216 H216 HE216 SR140×8.52。
