传感器的专业术语大全
- 格式:docx
- 大小:9.75 KB
- 文档页数:3
传感器术语
1)检测距离: 动作距离是指检测体按一定方式移动时,从基准位置(光电开关的感应表面)到开关动作时测得的基准位置到检测面的空间距离。
额定动作距离指接近开关动作距离的标称值。
传感器检测距离示意图
2)回差距离:动作距离与复位距离之间的绝对值。
3)响应频率:按规定的1秒的时间间隔内,允许光电开关动作循环的次数。
4)输出状态:分常开和常闭。
当无检测物体时,常开型的光电开关所接通的负载,由于光电开关内部的输出晶体管的截止而不工作,当检测到物体时,晶体管导通,负载得电工作。
5)检测方式:根据光电开关在检测物体时,发射器所发出的光线被折回到接收器的途径的不同,可分为漫反射式,镜反射式,对射式等。
(详见工作原理说明)
6)输出形式:分npn二线,npn三线,npn四线,pnp二线,pnp三线,pnp四线,AC 二线,AC五线(自带继电器),及直流NPN/PNP/常开/常闭多功能等几种常用的形式输出。
7)指向角:常见GDKG光电传感器的指向角示意图
8)表面反射率:对于漫反射式光电开关发出的光线需要被检测物表面将足够的光线反射回漫反射开关的接受器,所以检测距离和被检测物体的表面反射率将是决定接受器接收到光线的强度大小,粗糙的表面反射回的光线必将小于光滑表面反射回的强度,而且,被检测物体的表面必须垂直于光电开关的发射光线。
传感器通用术语传感器是一种用于测量和监测物理量的设备,广泛应用于各个领域。
为了方便交流和理解,人们使用了许多通用术语来描述传感器的各种特性和功能。
本文将介绍一些常见的传感器通用术语,帮助读者更好地理解和使用传感器。
1. 精度(Accuracy):指传感器测量结果与实际值之间的接近程度。
精度越高,测量结果越接近实际值。
2. 灵敏度(Sensitivity):指传感器输出的变化量与输入的变化量之间的关系。
灵敏度越高,传感器对输入变化的响应越快速和明显。
3. 分辨率(Resolution):指传感器能够区分的最小变化量。
分辨率越高,传感器能够检测到更小的变化。
4. 响应时间(Response Time):指传感器从接收到输入信号到输出结果稳定的时间。
响应时间越短,传感器的反应速度越快。
5. 频率响应(Frequency Response):指传感器对输入信号频率的响应能力。
频率响应越宽,传感器能够检测到更高频率的信号。
6. 非线性误差(Nonlinearity Error):指传感器输出结果与输入值之间的偏差。
非线性误差越小,传感器的测量结果越准确。
7. 温度系数(Temperature Coefficient):指传感器输出结果随温度变化的程度。
温度系数越小,传感器的输出稳定性越好。
8. 饱和度(Saturation):指传感器在输入信号达到一定值后,输出结果不再随之增加或减少。
饱和度高的传感器能够检测到更大范围的输入信号。
9. 阻抗(Impedance):指传感器对外部电路的负载能力。
阻抗越低,传感器对外部电路的影响越小。
10. 稳定性(Stability):指传感器输出结果随时间变化的程度。
稳定性好的传感器输出结果不会因时间的推移而发生明显的变化。
11. 噪声(Noise):指传感器输出结果中的随机波动。
噪声越小,传感器的测量结果越可靠。
12. 可重复性(Repeatability):指传感器在相同条件下多次测量的结果之间的一致性。

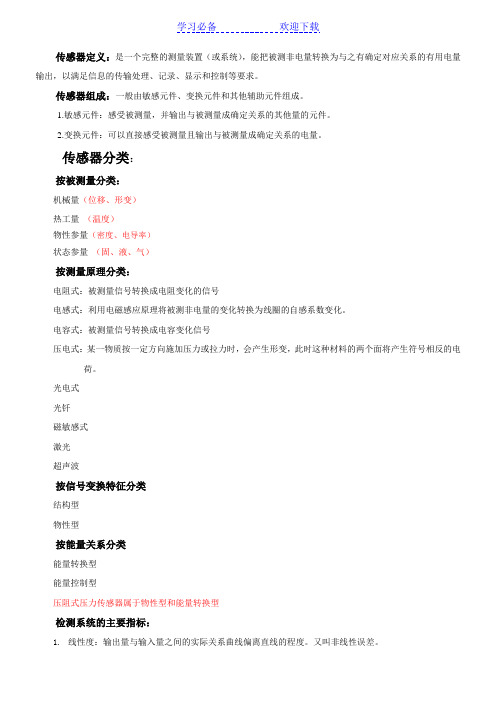

传感器定义:是一个完整的测量装置(或系统),能把被测非电量转换为与之有确定对应关系的有用电量输出,以满足信息的传输处理、记录、显示和控制等要求。
传感器组成:一般由敏感元件、变换元件和其他辅助元件组成。
1.敏感元件:感受被测量,并输出与被测量成确定关系的其他量的元件。
2.变换元件:可以直接感受被测量且输出与被测量成确定关系的电量。
传感器分类:按被测量分类:机械量(位移、形变)热工量(温度)物性参量(密度、电导率)状态参量(固、液、气)按测量原理分类:电阻式:被测量信号转换成电阻变化的信号电感式:利用电磁感应原理将被测非电量的变化转换为线圈的自感系数变化。
电容式:被测量信号转换成电容变化信号压电式:某一物质按一定方向施加压力或拉力时,会产生形变,此时这种材料的两个面将产生符号相反的电荷。
光电式光钎磁敏感式激光超声波按信号变换特征分类结构型物性型按能量关系分类能量转换型能量控制型压阻式压力传感器属于物性型和能量转换型检测系统的主要指标:1.线性度:输出量与输入量之间的实际关系曲线偏离直线的程度。
又叫非线性误差。
2.灵敏度:输出增量与输入增量的比值。
3.重复性:表示监测系统在输入量按同一方向作全量程多次测试时,所得特性曲线不一致性的程度。
多次按相同输入条件的输出特性曲线重合性。
4.迟滞性:检测系统在正向(输出量增大)行程和反向(输出量减小)行程期间输出输入曲线不重合的程度。
5.精确度:它有三个指标:精密度、正确度、精确度精密度:测量结果的分散性。
即对某一稳定的对象(被测量)由同一测量者用同一检测系统和测量仪表在相当短的时间内连续重复测量多次(等精度测量),其测量结果的分散程度。
分散程度越小说明精度越高。
正确度:测量结果偏离真值大小的程度。
精确度:它含有精密度和正确度,即测量的综合优良程度。
6.分辨力:分辨力是用来检测系统或仪表装置能够检测被测量最小变化的能力。
通常是以最小量程的单位值表示。
7.漂移:在外界无干扰的情况下,在一定时间间隔内,输出量发生与输入量无关的、不需要的变化。

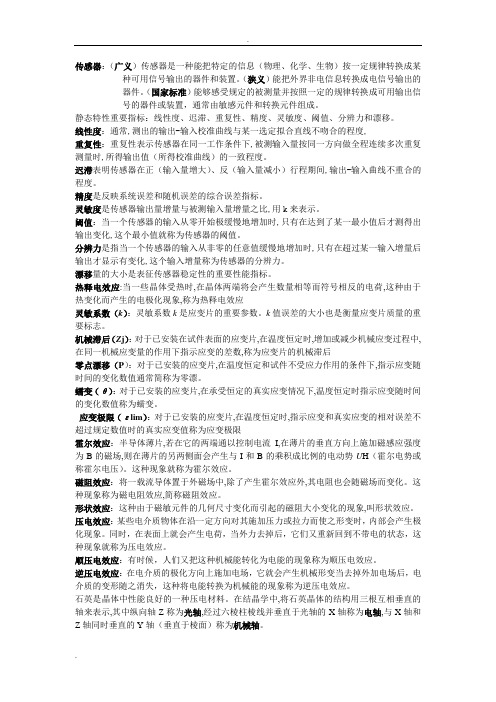

传感器:(广义)传感器是一种能把特定的信息(物理、化学、生物)按一定规律转换成某种可用信号输出的器件和装置。
(狭义)能把外界非电信息转换成电信号输出的器件。
(国家标准)能够感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。
静态特性重要指标:线性度、迟滞、重复性、精度、灵敏度、阈值、分辨力和漂移。
线性度:通常,测出的输出-输入校准曲线与某一选定拟合直线不吻合的程度,重复性:重复性表示传感器在同一工作条件下,被测输入量按同一方向做全程连续多次重复测量时,所得输出值(所得校准曲线)的一致程度。
迟滞表明传感器在正(输入量增大)、反(输入量减小)行程期间,输出-输入曲线不重合的程度。
精度是反映系统误差和随机误差的综合误差指标。
灵敏度是传感器输出量增量与被测输入量增量之比,用k来表示。
阈值:当一个传感器的输入从零开始极缓慢地增加时,只有在达到了某一最小值后才测得出输出变化,这个最小值就称为传感器的阈值。
分辨力是指当一个传感器的输入从非零的任意值缓慢地增加时,只有在超过某一输入增量后输出才显示有变化,这个输入增量称为传感器的分辨力。
漂移量的大小是表征传感器稳定性的重要性能指标。
热释电效应:当一些晶体受热时,在晶体两端将会产生数量相等而符号相反的电荷,这种由于热变化而产生的电极化现象,称为热释电效应灵敏系数(k):灵敏系数k是应变片的重要参数。
k值误差的大小也是衡量应变片质量的重要标志。
机械滞后(Z j):对于已安装在试件表面的应变片,在温度恒定时,增加或减少机械应变过程中,在同一机械应变量的作用下指示应变的差数,称为应变片的机械滞后零点漂移(P):对于已安装的应变片,在温度恒定和试件不受应力作用的条件下,指示应变随时间的变化数值通常简称为零漂。
蠕变(θ):对于已安装的应变片,在承受恒定的真实应变情况下,温度恒定时指示应变随时间的变化数值称为蠕变。
应变极限(εlim):对于已安装的应变片,在温度恒定时,指示应变和真实应变的相对误差不超过规定数值时的真实应变值称为应变极限霍尔效应:半导体薄片,若在它的两端通以控制电流I,在薄片的垂直方向上施加磁感应强度为B的磁场,则在薄片的另两侧面会产生与I和B的乘积成比例的电动势U H(霍尔电势或称霍尔电压)。
接近开关传感器常用的术语及含义一、连接器(英文名Connector):连接器在现代工业中应用极其广泛,比如工业防水接头。
连接器尤其在LED朝阳行业——LED显示屏上的应用必不可少。
连接器通常是安装(部分可固定)在电缆或工业设备上,是一种可供信号传输或者电源传输的可分离元件。
二、防水连接器(英文名Waterproof connector):防水连接器是连接器的一种,防水连接器与普通连接器相比具备了防水防尘的性能,可以应用到带水的环境中,以IP等级来划分,IP68防水等级最高。
特别需要强调的是,在户外环境中使用的防水连接器防水防尘级别至少要达到IP67,而在水下环境中使用的防水连接器出于各方面考虑应在IP68防水等级以上。
至于具体使用该选择哪种类别的防水连接器应从水下使用时间或者水深等多方面考虑电缆连接器的组合形式多种,可以分为螺纹式、网尾式,也可分为对接式、面板式等。
三、密封连接器:密封连接器是指具有能满足规定的气体、潮气或液体密封性要求的连接器,防水连接器是其中一种。
下面提供电缆连接器的基本结构组成:连接器最基本的结构组成部分有四个:1、接触件;2、绝缘体;3、外壳;4、附件。
1、接触件(contacts):接触件是连接器的核心部件,相当于人的心脏,连接器依靠接触件来完成电源与信号的连接。
2、绝缘体(insulator):绝缘体还可以称为基座或安装板,绝缘体的作用是使旁边的接触件按照所需要的位置和间距合理排列,起来桥梁与控制的作用。
精迅伟业连接器使用的绝缘体是热塑材料PPS。
3.外壳(shell):很容易理解,外壳就是包裹着连接器的“皮衣”,起到保护作用。
除了保护作用以外,连接器外壳的最重要用途是固定作用:它为互相连接的两个公头与母头提供校准的原则,能够口对口无偏差,全是外壳的功劳。
特别要提到的是,防水连接器的防水性能好坏,与外壳的误差程度有很大的关系,当然与它之间的硅胶圈也有关系。
精迅伟业连接器使用的外壳材料有尼龙PA66/PVC等等。

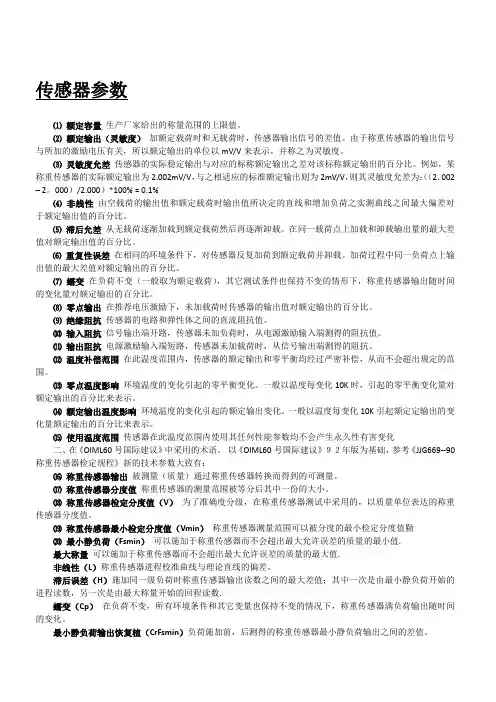

传感器参数⑴额定容量生产厂家给出的称量范围的上限值。
⑵额定输出(灵敏度)加额定载荷时和无载荷时,传感器输出信号的差值。
由于称重传感器的输出信号与所加的激励电压有关,所以额定输出的单位以mV/V来表示。
并称之为灵敏度。
⑶灵敏度允差传感器的实际稳定输出与对应的标称额定输出之差对该标称额定输出的百分比。
例如,某称重传感器的实际额定输出为2.002mV/V,与之相适应的标准额定输出则为2mV/V,则其灵敏度允差为:((2.002 – 2。
000)/2.000)*100% = 0.1%⑷非线性由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实测曲线之间最大偏差对于额定输出值的百分比。
⑸滞后允差从无载荷逐渐加载到额定载荷然后再逐渐卸载。
在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。
⑹重复性误差在相同的环境条件下,对传感器反复加荷到额定载荷并卸载。
加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。
⑺蠕变在负荷不变(一般取为额定载荷),其它测试条件也保持不变的情形下,称重传感器输出随时间的变化量对额定输出的百分比。
⑻零点输出在推荐电压激励下,未加载荷时传感器的输出值对额定输出的百分比。
⑼绝缘阻抗传感器的电路和弹性体之间的直流阻抗值。
⑽输入阻抗信号输出端开路,传感器未加负荷时,从电源激励输入端测得的阻抗值。
⑾输出阻抗电源激励输入端短路,传感器未加载荷时,从信号输出端测得的阻抗。
⑿温度补偿范围在此温度范围内,传感器的额定输出和零平衡均经过严密补偿,从而不会超出规定的范围。
⒀零点温度影响环境温度的变化引起的零平衡变化。
一般以温度每变化10K时,引起的零平衡变化量对额定输出的百分比来表示。
⒁额定输出温度影响环境温度的变化引起的额定输出变化。
一般以温度每变化10K引起额定定输出的变化量额定输出的百分比来表示。
⒂使用温度范围传感器在此温度范围内使用其任何性能参数均不会产生永久性有害变化二、在《OIML60号国际建议》中采用的术语。

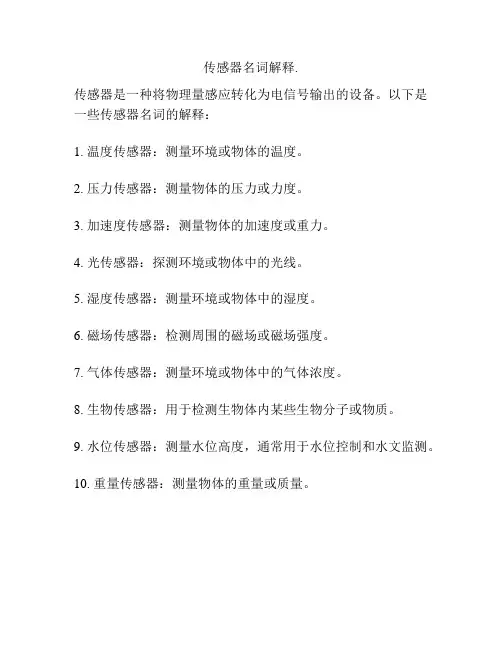

传感器名词解释.
传感器是一种将物理量感应转化为电信号输出的设备。
以下是一些传感器名词的解释:
1. 温度传感器:测量环境或物体的温度。
2. 压力传感器:测量物体的压力或力度。
3. 加速度传感器:测量物体的加速度或重力。
4. 光传感器:探测环境或物体中的光线。
5. 湿度传感器:测量环境或物体中的湿度。
6. 磁场传感器:检测周围的磁场或磁场强度。
7. 气体传感器:测量环境或物体中的气体浓度。
8. 生物传感器:用于检测生物体内某些生物分子或物质。
9. 水位传感器:测量水位高度,通常用于水位控制和水文监测。
10. 重量传感器:测量物体的重量或质量。
传感器复习资料名词解释名词解释:1.应变效应一根金属导线在其拉长时电阻增大,在受压缩短时电阻减小。
这个规律被称为金属材料的电阻应变效应。
2.边缘效应对于电容式传感器,当极板厚度与极板距离可比时,两极板边缘处电力线出现分布不均匀的现象,即边缘效应。
3.霍尔效应金属或半导体薄片置于磁场中,当有电流流过时,在垂直于电流和磁场的方向上将产生电动势,这种物理现象称为霍尔效应。
4.直流电桥由联接成环形的四个电阻所组成,供桥电压为恒压源,这种线路称直流电桥。
5.传感器能感受规定的被测量并按一定规律转换成可用信号输出的器件或装置,通常由敏感元件和转换元件组成。
6.动态模型在准动态信号或动态信号(输入信号随时间而变化)作用下,描述传感器输出量和输入量间关系的一种函数,通常称为晌应特性。
7.灵敏系数在稳态下传感器输出的变化量Δy与引起此变化量的输入变化量Δx的比值。
8.横向效应应变片既受轴向应变影响又受横向应变影响而引起电阻变化的现象称为横向效应。
9.电涡流金属导体放置在磁场中,当通过金属导体的磁通发生变化时,导体内就会产生感应电流,这种电流在导体中是自行闭合的,就像水中旋涡那样在导体内转圈,故称之为电涡流。
10.不等位电势在额定控制电流I 下,不加磁场时霍尔输出电极间的空载霍尔电势称为不等位电势,用Uo 表示。
11.光电流连接于电路中的光敏元件,其电子由于受光照射而使电路中增加的电流。
12.光电导效应在光线作用下,电子吸收光子的能量从键合状态过渡到自由状态,从而引起材料电导率的变化,这种现象被称为光电导效应。
13.静态灵敏度在稳态下传感器输出的变化量Δy与引起此变化量的输入变化量Δx的比值即为其静态灵敏度。
14.静态模型静态模型是指在输入静态信号(输入信号不随时间变化)的情况下,描述传感器输出与输入量间关系的一种函数。
15.霍尔效应金属或半导体薄片置于磁场中,当有电流流过时,在垂直于电流和磁场的方向上将产生电动势,这种物理现象称为霍尔效应。

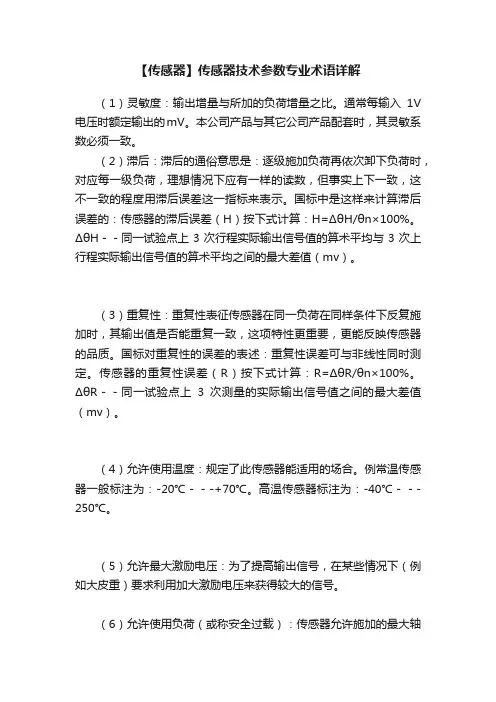

【传感器】传感器技术参数专业术语详解(1)灵敏度:输出增量与所加的负荷增量之比。
通常每输入1V 电压时额定输出的mV。
本公司产品与其它公司产品配套时,其灵敏系数必须一致。
(2)滞后:滞后的通俗意思是:逐级施加负荷再依次卸下负荷时,对应每一级负荷,理想情况下应有一样的读数,但事实上下一致,这不一致的程度用滞后误差这一指标来表示。
国标中是这样来计算滞后误差的:传感器的滞后误差(H)按下式计算:H=ΔθH/θn×100%。
ΔθH--同一试验点上3次行程实际输出信号值的算术平均与3次上行程实际输出信号值的算术平均之间的最大差值(mv)。
(3)重复性:重复性表征传感器在同一负荷在同样条件下反复施加时,其输出值是否能重复一致,这项特性更重要,更能反映传感器的品质。
国标对重复性的误差的表述:重复性误差可与非线性同时测定。
传感器的重复性误差(R)按下式计算:R=ΔθR/θn×100%。
ΔθR--同一试验点上3次测量的实际输出信号值之间的最大差值(mv)。
(4)允许使用温度:规定了此传感器能适用的场合。
例常温传感器一般标注为:-20℃---+70℃。
高温传感器标注为:-40℃---250℃。
(5)允许最大激励电压:为了提高输出信号,在某些情况下(例如大皮重)要求利用加大激励电压来获得较大的信号。
(6)允许使用负荷(或称安全过载):传感器允许施加的最大轴向负荷。
允许在一定范围内超负荷工作。
一般为120%~150%。
(7)非线性:这是表征此传感器输出的电压信号与负荷之间对应关系的精确程度的参数。
(8)额定载荷:传感器的额定载荷是指在设计此传感器时,在规定技术指标范围内能够测量的最大轴向负荷。
但实际使用时,一般只用额定量程的2/3~1/3。
(9)温度补偿范围:说明此传感器在生产时已在这样的温度范围内进行了补偿。
例常温传感器一般标注为-10℃-+55℃。
(10)零点温度影响(俗称零点温漂):表征此传感器在环境温度变化时它的零点的稳定性。
传感器的专业术语大全
传感器的专业术语大全
包括位移传感器,称重传感器,压力传感器,光电传感器,超声波传感器每一种都有专用术语:
1.测量范围
在允许误差限内被测量值的范围。
2.量程
测量范围上限值和下限值的代数差。
3.精确度
被测量的测量结果与真值间的一致程度。
4.重复性
在所有下述条件下,对同一被测的量进行多次连续测量所得结果之间的符合程度:相同测量方法、相同观测者、相同测量仪器、相同地点、相同使用条件、在短时期内的重复。
5.分辨力
传感器在规定测量范围圆可能检测出的被测量的最小变化量。
6.阈值
能使传感器输出端产生可测变化量的被测量的最小变化量。
7.零位
使输出的绝对值为最小的状态,例如平衡状态。
8.激励
为使传感器正常工作而施加的外部能量(电压或电流)。
9.最大激励。
