松下Panasonic HG-C1100 传感器使用说明书一、前言松下Panasonic HG-C1100 传感器是一款高精度、高稳定性、高响应速度、高灵敏度的全新型光电传感器，广泛应用于自动化生产线、注塑机、制造业等领域。

本使用说明书主要向用户介绍HG-C1100 传感器的详细特点、操作方法、使用注意事项等索要，以帮助用户更好的使用该传感器。

二、HG-C1100 传感器特点1. 高精度HG-C1100 传感器采用高精度光电传感器技术，可以实现毫米级的测量精度，且随时间的变化非常稳定。

2. 高稳定性HG-C1100 传感器具有良好的性能稳定性，能够适应复杂的工作环境，如大温度变化、振动、干扰等。

3. 高响应速度HG-C1100 传感器独特的光电探测技术，使其具有极高的响应速度，可以实现每秒数十次甚至数百次读取速度，适用于高速生产线等场合。

4. 高灵敏度HG-C1100 传感器的灵敏度非常高，可以精确地感知到物体的细小变化和位置，提高生产线运行效率和质量。

5. 自动化控制HG-C1100 传感器可以实现自动化控制，不需要人为干预，可以大大提高生产效率和精度。

三、HG-C1100 传感器操作方法1. 接线及调整直接将电缆的黑色线、白色线分别与控制器的输入端子NPN、输出端子NO相连，然后对高度、灵敏度等调节进行设定。

2. 模式选择HG-C1100 传感器可以实现三种工作模式：单次测量模式、自动测量模式、定时测量模式。

在使用前需要做出相应的设置。

3. 测量尺寸范围设定可以通过增加或减小物体与传感器的距离来设置传感器工作的测量范围。

4. 信号输出及判断HG-C1100 传感器根据设定的距离，通过光电传感器的技术可以判断物体是否存在，并产生相应的信号输出，用于实现自动化控制等功能。

四、使用注意事项1. 安装位置为确保测量精度和稳定性，HG-C1100 传感器放置的位置不能有明显的干扰源，如高强度电场、强光等。

常见光电传感器介绍光电传感器是一种能将光信号转换成电信号的器件，广泛应用于自动化控制系统中。

光电传感器可以实现对物体的检测、计数、测距等功能，在工业生产、机器人领域具有重要的应用价值。

下面将介绍几种常见的光电传感器。

1.光电开关传感器：光电开关传感器是最常见的光电传感器之一、它采用发射器和接收器配对的方式工作，通过发射的红外光束被物体遮挡后，接收器能够感应到光的变化，从而输出信号，实现对物体的检测。

光电开关传感器具有高灵敏度、反应速度快等特点，广泛应用于自动门、包装线等场景中。

2.光电对射传感器：光电对射传感器是由发射器和接收器两个部件组成的。

这两个部件分别安装在被检测物体的两侧，发射器向接收器发射光束。

当被检测物体穿过光束时，光束被遮挡，接收器无法接收到光信号，从而输出一个指示信号。

光电对射传感器的优点是可以实现较大距离的检测，适用于测距、计数等应用。

3.光电反射传感器：光电反射传感器由发射器和接收器组成，发射器发射光束，反射后被接收器接收。

这种传感器可以实现对物体的检测和距离测量。

由于反射后的光束会受到环境的影响，因此光电反射传感器在应用时需要注意光线的干扰问题。

4.红外线接近开关：红外线接近开关是一种使用红外线光束进行距离检测的传感器。

它可以通过感应物体的反射光来检测物体的存在。

红外线接近开关具有灵敏度高、反应速度快等优点，广泛应用于电梯、自动门等场景中。

5.光电编码器：光电编码器是一种用于测量转速和位置的传感器。

它由发射器和接收器组成，发射器发射光束，被测物体上的编码盘会反射一部分光束到接收器上，接收器将接收到的光信号转换为电信号输出。

光电编码器在机床、汽车等行业中应用广泛。

总之，光电传感器是一类重要的自动化控制器件，广泛应用于工业生产、机器人等领域。

不同类型的光电传感器具有不同的工作原理和应用场景，用户可以根据具体的需求选择合适的光电传感器来实现各种功能。

光电传感器的工作原理及灵敏度改进方法光电传感器是一种利用光电效应进行光电转换的装置，广泛应用于光电测量、图像采集、光学通信等领域。

本文将详细介绍光电传感器的工作原理，并提出几种改善光电传感器灵敏度的方法。

一、光电传感器的工作原理光电传感器主要由光源、光电二极管（或光敏电阻）、信号处理电路以及输出装置等组成。

其工作原理是通过光源发出的光线照射到被测物体上，经过物体的反射、散射等过程后，被光电二极管接收，并产生电信号。

该电信号进入信号处理电路进行放大和过滤等处理，最终输出给外部设备。

1.1 光源光电传感器的光源通常选择发光二极管（LED）或激光二极管（LD）。

LED具有体积小、功耗低以及响应速度快等优点，适用于绝大多数测量场景。

LD的激光特性使其在远距离测量方面具有较大优势。

1.2 光电二极管光电二极管是光电转换的关键组件，具有对光的敏感度，其材料常用硅、锗等。

由于硅光电二极管的响应速度较快，敏感光谱范围较广，因此在大多数光电传感器中被广泛采用。

1.3 信号处理电路信号处理电路主要由放大器、滤波器、模数转换器等组成，用于放大、滤波和数字化光电二极管输出的电信号。

该电路可以根据具体需求进行设计，以提高信号的精确度和稳定性。

二、光电传感器灵敏度的改进方法光电传感器的灵敏度直接影响其测量精度和可靠性。

在实际应用中，有一些方法可以改善光电传感器的灵敏度，下面将介绍其中几种常见的方法。

2.1 光源优化优化光源的选择和驱动电路设计是提高光电传感器灵敏度的重要手段。

可以选择具有较高光强度和较小波长的光源来增加光电二极管的接收光量。

此外，合理设计驱动电路，确保光源的稳定性和可调性，也能有效提高光电传感器的灵敏度。

2.2 信号放大增益调整信号放大增益是影响光电传感器灵敏度的关键参数之一。

通过调整信号放大器的增益，可以提高光电二极管输出信号的幅度，从而增强光电传感器的灵敏度。

但是需要注意的是，过高的放大增益可能会引入噪声，因此在调整增益时需要综合考虑信噪比的问题。

光电传感器的基本原理及分类一、引言光电传感器是一种能够将光信号转化为电信号的设备，广泛应用于工业自动化、机器人技术、医疗仪器等领域。

本文将从基本原理和分类两个方面介绍光电传感器的知识。

二、光电传感器的基本原理1. 光电效应原理光电效应是指当金属或半导体表面受到光照射时，会产生电子的现象。

这种现象可以用经典物理学或量子力学来解释，但无论采用哪种解释方式，都不能完全符合实验结果。

根据实验结果，可以得出以下结论：当光子能量大于物质表面材料的束缚能时，就会发生外逸电子现象。

利用这个原理，可以制作出具有灵敏度高、响应速度快等优点的光电传感器。

2. 光敏元件原理在光电传感器中，最重要的部分就是光敏元件。

常见的光敏元件有四种：硅太阳能电池、硒太阳能电池、气体放大管和半导体二极管。

其中最常见的是半导体二极管，其工作原理是基于PN结的光电效应。

当光照射到PN结上时，会产生电子和空穴对，从而导致PN结区域的电流变化。

这种变化可以被检测到，并通过信号处理器转化为数字信号输出。

3. 光电传感器的工作原理光电传感器的工作原理是将光信号转化为电信号。

当物体进入传感器检测范围内时，会反射出一定程度的光线，这些光线被接收器接收后经过放大和滤波处理后转化为数字信号输出。

根据不同的应用需求，可以选择不同类型的光电传感器来实现不同功能。

三、光电传感器的分类1. 按照检测目标分类根据检测目标的不同，可以将光电传感器分为接近式、距离式和透明式三种类型。

（1）接近式：主要用于检测物体是否在一定距离范围内，并且可以识别物体是否有金属或非金属等特殊属性。

（2）距离式：主要用于测量物体与传感器之间的距离，并且可以精确地计算出物体与传感器之间的距离。

（3）透明式：主要用于检测透明或半透明物体的存在与否，例如检测玻璃板是否存在。

2. 按照工作原理分类根据工作原理的不同，可以将光电传感器分为反射式、散射式、直接式和光栅式四种类型。

（1）反射式：传感器和物体之间有一定距离，通过物体反射的光信号来检测物体的存在与否。

光电传感器说明书光电传感器说明书概述•光电传感器是一种基于光学原理的装置，用于检测光线的存在和强度。

•光电传感器广泛应用于自动化控制、电子产品以及工业生产等领域。

工作原理•光电传感器通过感知光线的变化来实现其功能。

•光电传感器包括光源和光电元件两部分。

•光源发射光线，光电元件接收并转换为电信号，通过处理电信号可以实现各种功能。

主要特点•高灵敏度：光电传感器能够快速、精确地感知光线变化。

•高稳定性：光电传感器具有稳定的工作性能，在各种环境条件下都能正常工作。

•多功能性：光电传感器可实现多种功能，如检测物体位置、计数等。

应用领域•自动化控制：光电传感器可用于自动化生产线上的物体检测、计数以及定位等功能。

•电子产品：光电传感器广泛应用于电子产品中的自动调节亮度、接近传感等功能。

•印刷与包装：光电传感器可用于印刷与包装行业中的标签检测、纸张定位以及切割控制等。

使用注意事项•安装位置：光电传感器的安装位置应选取光线充足、不易受到干扰的位置。

•清洁维护：光电传感器需要定期清洁和维护，避免灰尘和污物的影响。

•调试参数：根据具体应用场景，合理调整光电传感器的灵敏度和触发阈值等参数。

总结光电传感器作为一种基于光学原理的检测装置，具有高灵敏度、高稳定性以及多功能性的特点。

它在自动化控制、电子产品以及印刷与包装等领域有着广泛的应用。

在使用光电传感器时，我们需要注意安装位置、定期清洁和维护以及合理调试参数等事项，以确保其正常工作并发挥最佳性能。

光电传感器技术发展趋势•近年来，随着科技的进步和需求的增加，光电传感器技术也得到了快速发展。

•近红外光电传感器：近红外光电传感器具有更高的感测精度和灵敏度，在医疗、生物科学等领域的应用正在逐渐增多。

•光纤光电传感器：光纤光电传感器利用光纤的柔性和可靠性，可以实现对更复杂环境中的光信号进行感测和传输。

•光学阵列传感器：光学阵列传感器通过将多个光电元件集成在一起，可以实现更高的分辨率和更广的感测范围。

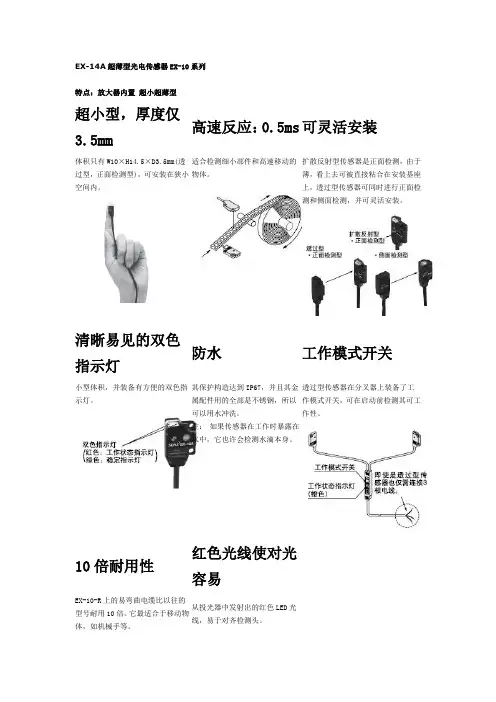

EX-14A超薄型光电传感器EX-10系列特点：放大器内置超小超薄型超小型，厚度仅3.5mm高速反应：0.5ms 可灵活安装体积只有W10×H14.5×D3.5mm(透过型，正面检测型)，可安装在狭小空间内。

适合检测细小部件和高速移动的物体。

扩散反射型传感器是正面检测，由于薄，看上去可被直接粘合在安装基座上，透过型传感器可同时进行正面检测和侧面检测，并可灵活安装。

清晰易见的双色指示灯防水工作模式开关小型体积，并装备有方便的双色指示灯。

其保护构造达到IP67，并且其金属配件用的全部是不锈钢，所以可以用水冲洗。

注：如果传感器在工作时暴露在水中，它也许会检测水滴本身。

透过型传感器在分叉器上装备了工作模式开关，可在启动前检测其可工作性。

10倍耐用性红色光线使对光容易EX-10-R上的易弯曲电缆比以往的型号耐用10倍。

它最适合于移动物体，如机械手等。

从投光器中发射出的红色LED光线，易于对齐检测头。

用途区分PCB位置区分PCB位置检测IC 检测PCB架检测晶片盒检测薄环检测托盘上电容器的缺少可用M3螺丝安装备有防腐蚀不锈钢安装支架。

· MS-EX10-1[冷轧碳钢(SPCC)]和MS-EX10-11[不锈钢(SUS304)](正面检测型传感器的安装支架) · MS-EX10-2[冷轧碳钢(SPCC)]和MS-EX10-12[不锈钢(SUS304)](侧面检测型传感器的安装支架)· MS-EX10-3[冷轧碳钢(SPCC)]和MS-EX10-13[不锈钢(SUS304)](L型安装支架)最小检测物体：φ1mm长检测距离：1m(EX-19□)EX-11□ ，EX-11E□ ，EX-15和EX-15E都装有φ 1mm 狭缝透光罩，可检测φ 1mm以上的物体。

因此，适合于精确定位或小部件检测。

仅3.5mm的厚度可达到1m的检测距离，可用来检测更宽的IC盘。

背景限制(EX-14□)· 不受背景影响当一个有光泽的背景被隔离在100mm以外时，传感器就检测不到。

新型传感器的原理和应用传感器是一种能够将物理量或化学反应等转换为数字信号的电子设备，而新型传感器则指的是在传统传感器的基础上，加入了新的元器件或采用了更先进的原理进行设计的传感器。

新型传感器具有更高的精度、更广的适用范围及更好的可靠性，因此在当前的信息时代中被广泛应用于各种领域中。

一、新型传感器的原理1、光电传感器光电传感器是利用光电器件将光信号转换为电信号的传感器。

例如，常见的反光式传感器是利用发射器发出的光束被反射回来后被接收器接收的原理，作为触发电平来控制设备的运行。

2、声波传感器声波传感器是采用超声波、声纳等原理来测量物体的位置、形状等参数的传感器。

例如，超声波定位装置利用了超声波发射器和接收器之间的反射原理，通过计算返回的时间和距离来确定物体的位置。

3、生物传感器生物传感器是基于生物学原理、技术和材料，在微观尺度下建立的一种新型传感器。

例如，基于DNA的生物传感器就是通过在电极表面固定DNA分子，利用DNA分子与目标分子的特异性识别性，达到检测目标分子的目的。

二、新型传感器的应用1、智能家居智能家居可以通过无线网络连接智能传感器，从而实现温度、湿度、烟雾、气体、光照等参数的实时监测和远程控制。

例如，利用温湿度传感器可以实现室内温度的调节，通过烟雾传感器可以及时检测火灾情况。

2、工业制造传感器技术在工业制造领域的应用十分广泛，实现了整个生产链的自动化和数字化。

例如，采用压力传感器，可以实时检测液压系统的压力变化，从而确保工程机械的运行安全。

3、医疗健康新型传感器的应用在医疗健康领域也具有巨大潜力。

例如，通过生物传感器可以检测人体内的生理指标，如血液中的葡萄糖、脂肪等，从而帮助人们实现远程监测和健康管理。

4、无人驾驶随着人工智能的发展和传感器技术的不断更新，无人驾驶技术已取得了长足进步。

例如，利用激光雷达和摄像头等传感器，可以在车辆运行时检测周围环境，进而实现自主驾驶的功能。

总之，新型传感器具有越来越广泛的应用领域，未来将会有更多类别、更先进的传感器技术不断涌现，为人类的生活带来更多的便利和安全。

光电传感器的原理及应用一、光电传感器的原理光电传感器是一种能将光信号转化为电信号的装置，其原理基于光电效应的作用。

通过光电效应，当光照射到光电传感器的光敏区域时，光子的能量被吸收，产生电子-空穴对。

这些电子-空穴对在光电传感器的材料中移动，产生电信号。

光电传感器的原理可以分为以下几种常见类型：1.光电二极管光电二极管是一种基于半导体材料的光电传感器。

它利用PN结的特性，当光照射到PN结时，会产生光电流。

光电二极管的工作原理简单，响应速度快，并且具有较高的灵敏度。

它被广泛应用于光电开关、光电编码器等领域。

2.光敏电阻光敏电阻是一种基于光敏材料的光电传感器。

它的电阻值会随光照强度的变化而变化。

当光照射到光敏电阻上时，光子能量激发了材料中的载流子，使其导电性发生变化，导致电阻值的变化。

光敏电阻具有价格低廉、结构简单的优势，被广泛应用于光控开关、照度检测等场景。

3.光电二极管阵列光电二极管阵列是一种由多个光电二极管组成的矩阵结构。

它可以分析和处理光信号，用于实现图像捕捉和识别。

光电二极管阵列在摄像头、扫描仪等设备中得到了广泛应用。

二、光电传感器的应用光电传感器作为一种将光信号转化为电信号的装置，其应用领域十分广泛。

下面列举了几个常见的光电传感器应用：1.工业自动化光电传感器在工业自动化中有广泛的应用。

例如，光电开关可以用于物体检测、位置检测等任务；光电编码器可用于测量转速、位置等信息。

通过光电传感器的应用，可以实现生产线上的自动化控制。

2.机器人导航光电传感器可以被用于机器人导航系统中。

通过光电传感器感知环境中的光线强度和方向，机器人可以根据这些信息确定自己的位置和朝向，实现准确的导航。

3.智能家居光电传感器在智能家居中扮演着重要的角色。

光敏电阻可以用于自动调节室内照明，实现智能化的照明控制。

同时，光电传感器还可用于检测窗户、门等是否关闭，提高家居安全性。

4.环境监测光电传感器可以用于环境监测领域。

例如，光电二极管阵列可以用于太阳能光伏系统中，实时监测太阳光线的强度和方向，优化能量收集效率。

光电传感器的工作原理和应用场景光电传感器是一种光电探测器，可以将光信号转换成电信号。

它常常用于自动化设备、机器人、红外线夜视系统、光电存储器、医疗设备等领域。

本文主要介绍光电传感器的工作原理和应用场景。

1. 工作原理光电传感器的工作原理基于光电效应。

在金属或半导体中，当光子入射时，会引起电子跃迁。

有些光电传感器是直接将光电效应的电子流放大，有些则需要将光电效应电荷转换成电流信号。

常见的光电传感器有光电开关、光电门、光电传感器等。

这些光电传感器根据工作原理不同，可以分为反射型、穿过型、侧面型、接近型等。

其中，反射型光电传感器可以通过发射器向反射器发射光线，然后测量反射器反射回来的奔跑光的时间来判断有无障碍物存在于发射器和反射器之间。

穿过型光电传感器则是通过发射器将光线对向接收器，依据光线是否被遮挡，从而判断是否需要启动执行机构。

2. 应用场景光电传感器的应用场景非常广泛，在自动化生产设备、医疗设备、家电等领域都有非常重要的作用。

2.1 自动化生产设备自动化生产设备是光电传感器的主要应用场景之一。

利用反射型、穿过型光电传感器可以快速地检测物体位置、颜色、尺寸等信息，从而保证工业生产设备的稳定性和可靠性。

举例来说，在汽车制造领域，光电传感器可以用于汽车组装线上的工件检测，从而提高生产效率和质量。

另外，在生产食品、医疗设备等行业中也能够实现对物体的检测，保证生产的安全性和质量。

2.2 机器人在机器人的应用领域中，光电传感器也扮演着非常重要的角色。

机器人随着科技的不断进步，已经不仅仅是单纯的人形机器人，而是涉及到各个不同领域的机器人。

光电传感器可以为机器人提供强大的环境感知能力，帮助机器人识别障碍物和人类，从而可以更准确地定位和操作。

这对于精密的操作、安全保障等方面都非常关键。

2.3 医疗设备在医疗设备的应用领域中，光电传感器也起到十分重要的作用。

例如，可以将穿过型光电传感器安装在手术中实现术中自动切断吸入口，从而避免了医疗人员的误操作，帮助了手术的安全和精准度。
