人体工程学图解

22
坐椅设计
一、坐姿的生理形态 在坐姿状态下，支持人体的主要
结构是：脊柱、骨盆、腿和脚等。
23
24
各种不同姿 势下所产生 的腰椎曲度
25
坐姿分析：
舒适的坐姿，应保证腰曲弧度处于 正常状态，腰背肌肉处于松弛状态，从 上体通向大腿的血管不受压迫，保持血 液正常循环。
最舒适的坐姿是臀部稍离靠背向前 移，使上体略向上后倾斜，保持上体与 大腿间角在90°～115 ° ，同时，小腿向 前伸，大腿与脚掌之间也应达到一定角 度。
38
人坐时坐垫及靠 背的弯曲情况
（㎜）
软、硬不同椅面坐 骨结节受力比较
9
10
坐 姿 抓 握 尺 度 范 围
11
站 姿 单 臂 作 业 近 身 空 间
12
脚作业区域
13
平面活动区域
14
二、常用人体尺寸数据
GB1000－88《中国成年人人体尺寸》适用于建 筑设计、产品设计及劳动安全保护等
15
16
17
三、人体测量数据的应用
1、百分位 2、影响人体测量数据差异的因素 3、人体尺寸数据的应用
31
三、座椅设计分类
• 设计重点在于使人体得到最大的舒 适感，消除身体的紧张与疲劳。
• 1、休息用椅（躺椅、沙发、围椅等）
• 2、工作椅
• 3、多功能椅
• 四、座椅设计的几何参数：
•
座高、座深、座靠背、座宽、扶手高、
座面弹性等
32
• 1、座高：座面高度应使大腿保持水平， 小腿垂直，双脚平放在地面上。休息椅 小腿可向前伸展，以放松肌肉，也有助 于身体的稳定。
35
4、座面倾角：座面与水平面所夹角度。宽度： 靠由肩靠和腰靠两部分构成 工作椅腰靠为主要，一般设在由座面往 上的第二节腰椎处。

.
第1节 人体工程学的含义和发展
以”人为主体”，运用人体计测、生理、 心理计测等手段和方法，研究人体结构功能、 心理、力学等方面与室内环境之间的合理协 调关系，以适合人的身心活动要求，取得最 佳的使用效能，其目标应是安全、健康、高 效能和舒适。
.
第1节 人体工程学的含义和发展
发展
一战期间 英国 生产紧张 研究 减轻疲劳 提高功效
舒适一点，劳动的轻巧方便一点，休息、消遣时得 到美好的精神享受
行为特点和技能限度：人的行为特点受到人体
自然形态的影响
.
第1节 人体工程学的含义和发展
人体工程学(Human Engineering)，也称人类 工程学、人间工学或工效学(Ergonomics)。
工效学Ergonomics原出希腊文“Ergo”，即“工 作、劳动”和“nomos”即“规律、效果”，也即 探讨人们劳动、工作效果、效能的规律性。
.
第1节 人体工程学的含义和发展
.
人体工程学பைடு நூலகம்
教学目的
通过学习《人体工学》，使学生了解人体工 学的基本体系，初步学会人体工学的基本原 则和方法出发，发现设计中存在的人体工程 问题，并且能在课程学习的基础上，通过设 计实践，创造性的提出人体工程学的解决方 案。
.
人体工程学
第1节 人体工程学的含义和发展 第2节 人体工程学研究的主要内容 第3节 人体工程学研究的方法 第4节 人体基础数据 第5节 人的行为心理与空间环境
.
第2节 人体工程学研究的主要内容
人体工程学研究的主要内容大致分为三方面：
1.工作系统中的“人 ”
2.工作系统中直接由 人使用的机械部分如 何适应人的使用
3.环境控制，如何适 应人的使用

第18页/共34页
第三章
4. 挺直坐高
定义：挺直坐高是指人挺直坐着时，座椅表面到头顶的垂直距离。 应用：用于确定座椅上方障碍物的允许高度。例如在布置双层床 时，以及利用阁楼下面的空间吃饭或工作都要由这个关键的尺寸来确 定其高度。确定办公室或其他场所的低隔断要用到这个尺寸，确定餐 厅和酒吧里的火车座隔断也要用到这个尺寸。坐姿状态下眼睛的高度 可以确定视线和最佳视区，如客厅视听设施的放置。
三、人体尺寸在设计中的应用
（一）立姿人体尺寸的应用
立姿身高确定建筑物高度，设备高度，车厢、机舱、船舱 高度；床的长度，服装的长度等，是计算人体各部分相关尺 寸与设备高度的基础。
立姿眼高确定立姿时操作机械仪表的高度，设备显示屏幕 的高度。
立姿肩高、肘高、手功能高、双臂上举高、肩宽、臂长等 尺寸，主要用来确定作业空间的最大范围、正常范围，以及 操纵控制器、显示器、机床工作面的高度，操作杆的高度， 以及床宽、桌高、桌子长度等尺寸。
第三章
第三章 人体测量及数据应用
一、人体测量学基础
（一） 概述
人体测量学是一门新兴的学科，它是通过测量各个部分 的尺寸来确定个人之间和群体之间在尺寸上的差别的学科， 最早对这个学科命名的是比利时的数学家，他于1870年发表 了《人体测量学》一书，为世界公认创建了这一学科。
第1页/共34页
第三章
公元前一世纪，罗马建筑师维 特鲁威就从建筑学的角度对人体尺 寸进行了较完整的论述，并且发现 人体基本上以肚脐为中心。一个男 人挺直身体、两手侧向平伸的长度 恰好就是其身高，双足和双手的指 尖正好在以肚脐为中心的圆周上。
3岁～10岁这一年龄阶段男女的差别极小，同一数 值对两性均适用，两性身体尺寸的明显差别从10岁开始。 调查表明，一般女性身高比男子低10厘米左右。相同身 高的男女，身体比例是不同的，女性臀部较宽、肩窄， 躯干与男性比较长，四肢较短。

人体尺度 人体行为区域 常用家具设备尺寸 建筑尺度规范 视觉心理和空间
室内设计常用尺寸——客厅

客厅——双人沙发
室内设计常用尺寸——客厅

客厅——三人沙发
室内设计常用尺寸——客厅

客厅——沙发
室内设计常用尺寸——客厅

客厅——沙发
室内设计常用尺寸——客厅

餐厅——柜
室内设计常用尺寸——客厅


室内设计常用尺寸——其它常用尺寸

门窗套：采用60门套线，长度为2200、2400、2600 窗台板：宽度比窗套略宽，一般超出窗套30，向下返边40。 窗帘盒：高度：120~180，深度单层为120，双层为160~180 包暖气：高度根据窗台高度而定，厚度依据暖气的厚度而定，一般为180~220
?人体尺度?人体行为区域人体工程学在室内设计中的应用人体行为区域?常用家具设备尺寸?建筑尺度规范?视觉心理和空间室内设计常用尺寸客厅?客厅双人沙发室内设计常用尺寸客厅?客厅三人沙发室内设计常用尺寸客厅?客厅沙发室内设计常用尺寸客厅?客厅沙发室内设计常用尺寸客厅?餐厅柜室内设计常用尺寸客厅?餐厅酒柜室内设计常用尺寸餐厅?餐厅

公共空间常用尺寸

商场营业厅： 单靠背立货架：厚300—500，高1800—2300。 双靠背立货架：厚600—800，高1800—2300 敞开式货架： 400—600。 放射式售货架：直径2000。 收款台：宽：600，长：1600(一般按现场空间来设计)
公共空间常用尺寸

饭店客房 标准面积：大：25平方米 中：16—18平方米 小：16平方米 床：高：400-450；床靠高：850—950 床头柜：高：500—700；宽：500—800 写字台：长：1100—1500；宽450—600；高700—750 行李台：长：9l0—1070；宽：500；高：400 衣 柜：宽：800—1200；高：1600—2000；深：500 沙 发：宽：600一800mm；高：350—400；靠背高：1000 衣架高：1700—1900

0.6m。 衣柜：厚度0.6~0.65m、柜门宽度0.4~0.65m、高度
2.0~2.2m。
5
精选ppt 6
精选ppt 7
精选ppt 8
精选ppt 9
精选ppt 10
精选ppt 11
精选ppt
客厅： 沙发：厚度0.8~0.9m、坐位高0.35~0.42m、背高
0.7~0.9m。 单人式：长0.8~0.9m 双人式：长1.26~1.50m 三人式：长1.75~1.96m 四人式：长2.32~2.52m
30
精选ppt
５) 餐桌转盘直径；700—800mm。 ６)餐桌间距：(其中座椅占500mm)应大于500mm。 ７) 主通道宽：1200—1300mm。 ８)内部工作道宽：600—900mm。 ９) 酒吧台高：900—l050mm，宽500mm。 １０) 酒吧凳高；600一750mm。
31
精选ppt 32
LSOWAGLLOOW
精选ppt
1
Ergonomics and interior design
SWALLO精W选ppt
1常用室内尺寸(家居)
2
精选ppt
支撑墙体：厚度0.24m 室内隔墙断墙体：厚度0.12m 大门：门高2.0~2.4m，门宽0.90~0.95m 室内门：高1.9~2.0m左右、宽0.8~0.9m门套厚度
23
精选ppt 24
精选ppt 25
精选ppt 26
精选ppt 27
Ergonomics and interior design
SWALLO精W选ppt
2常用室内尺寸(公共)
28
精选ppt
1、墙面尺寸 (1)踢脚板高；80—200mm。 (2)墙裙高：800—1500mm。 (3)挂镜线高：1600—1800(画中心距地面高度)mm。

汽车座椅设计的一般原则
❖ 1）安全 ❖ 设计时首先要绝对保证驾乘者的安全，这就要求座椅要有足
够的强度，在发生碰撞时，座椅不会或可以减轻对乘坐者造 成的伤害，并能起到一定的保护作用。 ❖ 2)操纵方便 ❖ 设计的座椅还需要操纵方便，调整手柄和按钮的布置必须在 驾乘者伸手可及的位置，并符合常人的习惯且操纵力量适中。 ❖ 3）乘坐舒适 ❖ 设计的座椅必须能使乘客保持良好的坐姿，使其脊柱自然弯 曲，保证合理的体压分布并使其肌肉松弛，上体通向大腿的 血管不受压迫，血液循环正常；并具有腰椎依托感、腰背部 贴和感和侧向稳定感。能有效隔离或衰减路面不平产生的震 动，满足大多数乘坐者坐姿舒适性的要求。
❖ 根据人体工程学的原
理，在公共场合不仅要 符合50百分位的人群也 必须考虑90百分位、5 百位的人群，而现在也 有设计师考虑到这一方 面，在吊环上设计开关 按钮使吊环可伸长变短， 更加符合各个人群的使 用。
楼梯
❖ 楼梯照标准，楼梯的每一级踏步应该高15厘 米，宽28厘米 ，楼梯踏步的高度(还有踏面 宽度和高度之比)主要是根据建筑物的主要使 用功能(或特点)来确定的,比如幼儿园比大学 生宿舍楼梯踏步的高度就要低很多,火车站的 楼梯就比较平缓,商场和医院的比较类似等等,
名称 住宅 学校办公楼
影
剧院会堂 医院（病人用） 幼
儿园
踏步高 150~175 140~160 120~150 150
120~150
踏步宽 300~280 340~280 350~300 300
280~250
为了适应人在上楼梯时脚的活动情况，踏面应适当 放宽，在不增加楼梯间进深的情况下可加踏口（也
候，身体和鼠标的距离比较合适。如太远了，前臂
将带着上臂和肩一同前倾，会造成关节、肌肉的持

整理版课件
11
（三）室内设计中的视觉、心理与空间环境
在阐述环境心理学之前，我们先对“环境”和 “心理学”的概念简要地了解一下。
环境即为“周围的境况”，相对于人而言，环境 可以说是围绕着人们，并对人们的行为产生一定影响 的外界事物。
心理学则是“研究认识、情感、意志等心理过程 和能力、性格等心理特征”的学科。
整理版课件
34
采用静态尺寸，会使设计的关注点集中在人体尺寸与 周围边界的净空，而采用动态尺寸则会使设计的关注 点更多地集中到所包括的操作功能上去。
按照人体静态尺寸设计汽车驾驶室
按照人体动态尺寸设计汽车驾驶室
整理版课件
35
在室内设计中最有用的是10项人体构造上的尺寸
1、身高 2、体重 3、坐高 4、臀部 5、膝盖长度
整理版课件
37
图3-5 立姿人体尺寸
站姿人体尺寸
38
整理版课件
1.1身高／mm 1.2体重／kg 1.3后臂长／mm 1.4前臂长／mm 1.5大腿长／mm 1.6小腿长／mm
2.1 眼高／mm 2.2 肩高／ mm 2.3 肘高／mm 2.4 手功能高／mm 2.5 会阴高／mm 2.6胫骨点高／mm
人体测量及人体尺寸是人体工程学中的 基本内容。
整理版课件
32
(一)静态尺寸和动态尺寸
人体尺寸分为：静态尺寸和动态尺寸。
静态尺寸：是被试者在固定的标准位 置所测得的躯体尺寸，也称之为结构尺寸。 如手臂长度、腿长度、坐高等。

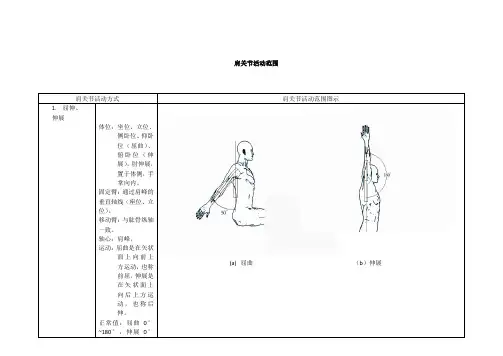

动态尺寸：是在活动的人体条件下测 得的，是由关节的活动、转动所产生的角 度与肢体的长度协调产生的范围尺寸，也 称之为功能尺寸。它对于解决许多带有空 间范围、位置的问题很有用。
