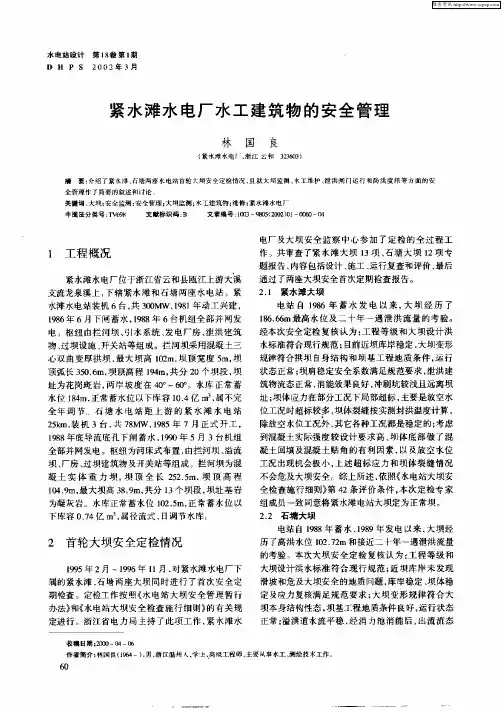

1工程概况紧水滩水电厂位于浙江云和瓯江上游大溪支流龙泉溪上，下辖紧水滩和石塘两座水电站。
紧水滩水电站装机6台共300 MW，1981年动工兴建，1986年6月下闸蓄水，1988年6台机组全部并网发电。
枢纽由拦河坝、引水系统、发电厂房、泄洪建筑物、过坝设施、开关站等组成；拦河坝采用混凝土三心双曲变厚拱坝，最大坝高102m，坝顶宽度5 m，坝顶弧长350.6m，坝顶高程194m，共分20个坝段。
坝址岩性为花岗斑岩，两岸坡度为40°～60°；水库正常蓄水位184 m，▽184 m以下库容10.4×10.8 m3，属不完全年调节。
石塘水电站距上游的紧水滩水电站25 km，装机3台共78 MW，1985年7月正式开工，1988年底导流底孔下闸蓄水，1990年5月3台机组全部并网发电，为河床式布置，枢纽由拦河坝、溢流坝、厂房、过坝建筑物及开关站等组成；拦河坝为混凝土实体重力坝，坝顶全长252.5 m，坝顶高程▽104.9 m，最大坝高38.9 m，共分13个坝段，坝址岩性为凝灰岩；水库正常蓄水位102.5 m，▽102.5 m以下库容0.74×10.8 m3，属径流式、日调节水库。
2首轮大坝安全定检情况1995年2月～1996年11月，紧水滩水电厂下属的紧水滩、石塘两座大坝同时进行了首次安全定期检查，定检工作按照《水电站大坝安全管理暂行办法》和《水电站大坝安全检查施行细则》的有关规定进行浙江省电力局主持了此项工作，聘请的专家组对本次定检结果负责，紧水滩水电厂及大坝安全监察中心参加了定检的全过程工作，共召开了3次专家组会议，分别确定和审查了紧水滩大坝13项、石塘大坝12项专题报告，内容包括设计、施工、运行复查和评价，最后通过了两座水电站大坝安全首次定期检查报告。
2.1紧水滩大坝电站自1986年蓄水发电以来，大坝经历了186.66 m 最高水位及20年一遇泄洪流量的考验。
经本次安全定检复核认为：工程等级和大坝设计洪水标准符合现行规范，目前近坝库岸稳定，大坝变形规律符合拱坝自身结构和坝基工程地质条件，运行性态正常，坝肩稳定安全系数满足规范要求，泄洪建筑物流态正常，消能效果良好，冲刷坑较浅且远离坝址，坝体应力在部分工况下局部超标，主要是放空水位工况时超标较多，坝体裂缝按实测封拱温度计算，除放空水位工况外，其它各种工况都是稳定的；考虑到混凝土实际强度较设计要求高，在坝体底部做了混凝土回填及混凝土贴角的有利因素，以及放空水位工况出现机会极少，上述超标应力和坝体裂缝情况不会危及大坝安全。
综上所述，依照《水电站大坝安全检查施行细则》第42条评价条件，本次定检专家组成员一致同意将紧水滩电站大坝定为正常坝。
2.2石塘大坝电站自1988年蓄水、1989年发电以来，大坝经历了高洪水位102.72 m和接近20年一遇泄洪流量的考验。
本次大坝安全定检复核认为：工程等级和大坝设计洪水标准符合现行规范，近坝库岸未发现滑坡和危及大坝安全的地质问题，库岸稳定、坝体稳定及应力复核满足规范要求，大坝变形规律符合大坝本身结构性态，坝基工程地质条件良好，运行性态正常，溢洪道水流平稳，经消力池消能后，出流流态良好，下游河床未见有明显冲刷。
鉴于大坝目前状况，依照《水电站大坝安全检查施行细则》第42条评价条件，本次定检专家组成员一致同意将石塘电站大坝定为正常坝。
3大坝安全监测工作3.1大坝监测项目紧水滩水电站大坝安全监测项目包括：变形监测有坝区高程控制网和平面控制网，坝顶194m高程、坝体153 m高程廊道和坝基廊道的沉陷观测，位于5、7、11、13、17号坝段的5组正倒垂观测，与正倒垂分布坝段相对应的坝顶5个前方交会点观测，两坝肩和坝基的基岩变位观测(杆式多点变位计和测斜仪)，坝基基岩变位观测(测缝计改装)，坝体横缝、接缝观测；应力应变及温度监测有混凝土应力、应变及温度观测，钢筋应力和钢管应变观测，坝基温度观测，库水温度观测；渗流监测有坝基扬压力、混凝土渗压、排水量、两岸绕坝渗漏和排水及库、坝区的水质观测等。
石塘水电站大坝安全监测项目包括：变形监测有坝区高程控制网，坝顶沉陷观测，坝顶视准线和激光准直观测，9号坝段正倒垂线和两岸坝肩倒垂线观测；应力应变及温度监测有7号坝段和10号坝段两个断面上的混凝土应力、应变及温度观测和压力钢管应变观测；渗流监测有两岸绕坝渗漏观测，灌浆廊道、消力池部位排水廊道、装配场排水廊道内的排水量、扬压力观测及库、坝区水质观测等。
3.2大坝监测全过程安全管理为掌握大坝的全面情况，电厂在施工期就配合设计、施工部门检查工程质量，参与大坝监测设备的埋设、安装调试及观测工作，取得了大量宝贵观测资料，培养和提高了水工观测人员的外业操作能力和技术水平。
特别是对观测资料的分析和一些缺陷的分析处理能力的提高，使电厂水工人员能独立全面地承担大坝安全监测管理工作。
施工期电厂先后开展的主要工作有：(1)蓄水前。
了解施工过程工程特性，参与基础工程、混凝土工程的质量检查，参加坝内仪器的率定、埋设、观测和资料的分析计算，蓄水前的坝区平面和高程控制网的施工和观测，地下水、多点变位计和测斜仪的现场安装、调试、观测等工作；(2)蓄水施工期。
派专业技术人员和水工观测工全面参与变形观测、坝内仪器观测和地下水观测3个专业的工作，对蓄水期的观测资料，采用做“副本”或借阅的方式进行初步分析和简单的整理，每年按上述3个专业面编写年度观测报告，且在汛前召开一次水工会议，讨论、评价水工监测成果；(3)蓄水运行期。
建立和制订必要的规章制度试行本，全面深入地参加施工单位的现场观测，参与观测工作的全过程，成为电站观测工作的主力军，全面系统地掌握检查施工单位的观测资料，通过对观测资料的分析，评价工程质量，提交施工期大坝观测资料分析初步成果报告。
工程正式移交后，电厂为了开展正常的监测工作，保证观测成果的连续性、可靠性，主要开展了以下几方面的管理工作：(1)进行水工观测资料的整理和整编工作。
开发简易数据管理软件，将施工期的观测资料和原始参数全部输入微机，组织人工点绘过程线，于1993年底完成了自施工期起的所有观测资料的整理和整编，此后，逐月将观测资料输入微机进行统计计算与整理工作，且在每年的1月份完成上一年度的水工观测资料整编工作；(2)管理工作规范化、制度化、标准化。
根据《混凝土大坝安全监测技术规范》编制和完善了电厂《水工建筑物观测标准》、《水工建筑物观测工作手册》等5种有关大坝安全监测管理的规章制度；以水工技术监督为核心，确保大坝安全监测管理工作的有效进行；成立了以总工程师为首的水工技术监督小组，在生技科和水工室设立水工专职工程师，负责日常工作，建立了月度报表和年度报告制度，使大坝观测工作有序地进行；每年汛前召开一次水工监督专门会议，对上一年度的观测成果和水工建筑物运行情况进行较全面的分析，对大坝的工作性态进行评价，再对照部颁《水工建筑物评级标准》，对水工建筑物进行评级；(3)观测设施的更新改造。
工程移交时，很多监测设施由于管理不善，不能满足安全监测要求。
为此，电厂先后对紧水滩电站的垂线测站、内观仪器测站、扬压力观测孔、平面监测控制网点测墩底板和石塘电站的绕渗孔、排水孔、扬压力观测孔进行改造和完善；在拱坝两岸坝肩增设了一组水准工作基点，提高了沉陷观测的可靠性，采取一系列技术措施进行了垂线和内观仪器测站的防潮工作，并获得成功；将所有坝内仪器电缆线装入集线箱，用数字比例电桥取代水工比例电桥进行集中观测，实现坝内仪器监测“半自动化”；用NA3003电子水准仪代替存在缺陷、已老化的Ni004水准仪，从而提高了观测速度与精度。
另外，大坝监测自动化的规划开始起步，根据有关政策规定和省电力局指示，已进行方案征集工作。
4水工维护工作电厂水工建筑物的维护工作包括日常水工维护和水工缺陷处理两方面的内容。
日常水工维护结合日常巡查进行，对于常规维护不能解决的较大水工缺陷，由水工室和厂属有关部门组织技术人员到现场查清缺陷产生的原因，提出处理方案和施工计划，报厂部批准后组织施工。
施工期间派专人负责施工安全监护和施工质量检查，施工结束后严格按国家有关技术标准验收，建厂至今已完成以下几方面的水工建筑物维护工作。
4.1紧水滩水电站水工维护工作(1)尾水门槽二期混凝土缺陷处理。
尾水门槽因施工原因，致使其二期混凝土局部疏松，蜂窝孔洞较多，每次机组检修时均要进行潜水堵漏，有时因漏水量较大，尾水管内的水抽不掉，还影响机组检修计划。
电厂在综合考虑确保安全施工、减少投资、缩短工期、保证质量等因素后，最终确定在尾水下游修筑围堰的全停处理方案。
修复工程于1994年11月4日至23日进行，比计划工期缩短了10 d，实际处理的混凝土总长度为68 m，占二期混凝土总长度的28.4%，处理效果良好；(2)左岸桥头滑坡体处理。
该滑坡体位于紧水滩水电站坝后600 m、进厂公路内侧，为一突出的风化基岩山嘴，坡顶多处开裂、下坐，排水沟拉断错开，坡底进厂公路挡墙倒塌，严重影响进厂公路的交通安全。
电厂于1995年6月至1996年7月对滑坡体进行削坡处理，共开挖方量55350 m3，处理后滑坡体再未发现有滑动迹象，工程处理取得较好的效果；(3)14号坝段基础廊道上游侧排水沟集中漏水处理。
1988年7月，随着基础廊道的逐步清理，发现在14号坝段基础廊道上游侧排水沟内有两个集中漏水点，漏水流量达1 000 ml/s，为同期整个坝基排水量的2倍。
经分析，集中漏水是从上游坝面经坝体混凝土，再在基础廊道上游排水沟出水，其通道为一较大的混凝土“空隙”。
1989年10月用纯水泥进行封灌，耗用水泥3 600 kg，运行至今，情况良好。
4.2石塘水电站水工维护工作石塘水电站从事的水工维护工作主要是大坝横缝止水处理。
大坝3～8号横缝存在不同程度的漏水，尤其以主厂房坝段4～6号横缝漏水影响为甚，直接威胁着机电设备的安全运行和文明生产，电厂对此先后进行了如下处理：①基础廊道横缝的化学灌浆封堵处理、主厂房上游墙出露横缝的引排水处理；②扩大排水空腔、通畅排水通道；③挖槽回填柔性止水材料、白铁皮内藏式盖缝；④沥青井通电融化止水；⑤在止水铜片和沥青井之间骑横缝处打直径为110mm的钻孔，自104.9～67.0 m高程范围内分3段进行化学灌浆，各段灌浆压力不小于相应位置的库水压力。
