电缆发生故障查找步骤

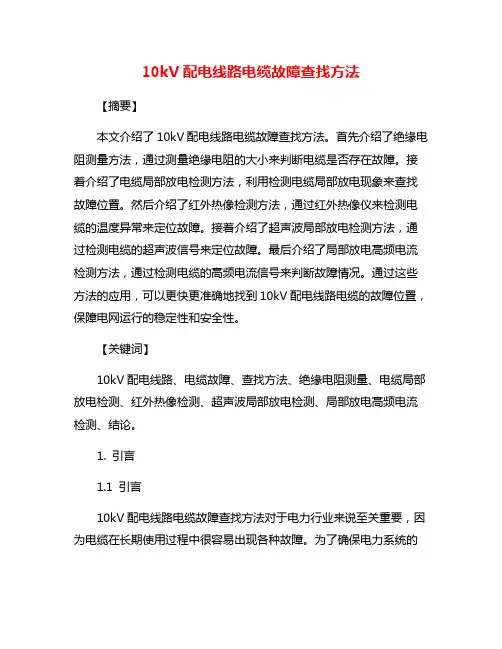

10kV配电线路电缆故障查找方法【摘要】本文介绍了10kV配电线路电缆故障查找方法。

首先介绍了绝缘电阻测量方法，通过测量绝缘电阻的大小来判断电缆是否存在故障。

接着介绍了电缆局部放电检测方法，利用检测电缆局部放电现象来查找故障位置。

然后介绍了红外热像检测方法，通过红外热像仪来检测电缆的温度异常来定位故障。

接着介绍了超声波局部放电检测方法，通过检测电缆的超声波信号来定位故障。

最后介绍了局部放电高频电流检测方法，通过检测电缆的高频电流信号来判断故障情况。

通过这些方法的应用，可以更快更准确地找到10kV配电线路电缆的故障位置，保障电网运行的稳定性和安全性。

【关键词】10kV配电线路、电缆故障、查找方法、绝缘电阻测量、电缆局部放电检测、红外热像检测、超声波局部放电检测、局部放电高频电流检测、结论。

1. 引言1.1 引言10kV配电线路电缆故障查找方法对于电力行业来说至关重要，因为电缆在长期使用过程中很容易出现各种故障。

为了确保电力系统的正常运行和安全稳定，及时准确地查找并处理电缆故障显得尤为重要。

在实际工作中，通过合理的电缆故障查找方法可以快速定位故障位置，提高故障查找效率，缩短故障恢复时间，降低维修成本，保障电网供电可靠性。

本文将介绍一些常用的10kV配电线路电缆故障查找方法，包括绝缘电阻测量方法、电缆局部放电检测方法、红外热像检测方法、超声波局部放电检测方法以及局部放电高频电流检测方法。

通过深入了解这些方法的原理和应用，工程师们可以在实际工作中灵活运用，提高电缆故障查找的准确性和效率，为电力系统的安全稳定运行提供有力保障。

2. 正文2.1 绝缘电阻测量方法绝缘电阻测量方法是一种常用的检测配电线路电缆故障的方法，通过测量电缆的绝缘电阻来判断电缆是否存在故障。

在进行绝缘电阻测量时，通常采用万用表或绝缘电阻测试仪来进行测量。

在进行绝缘电阻测量之前，需要确保电缆已经断开与电源的连接，并且已经放电。

接下来，将测试仪的测试电压和电流接地端与电缆绝缘层分别连接，然后开始进行测量。

电力电缆故障定位的步骤和原理造成电缆故障的原因是复杂的。

要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。

常见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。

因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速寻找故障点。

故障点查找的步骤是先故障分析再测距，最后精确定位。

1、故障分析故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。

发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。

如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。

2、测距在定位的过程中，测距是最关键的一步，准确的定位是减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。

在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。

（1）行波法测距原理该方法进行测距中，电缆会从理论上看做均匀长线，以此来对微观传播过程进行分析。

电缆传输线路中的分布参数包括电感元件、电容、电导、电阻等，在任意点的等效电路图中，每个无限小段的电缆传输线路如下图所示：▲均匀长线的等效电路图在长线理论中，影响故障波形分析和性质分析的重要因素包括波的透射和反射、特性阻抗以及波的速度。

其中波速v和特性阻抗分别为：其中C为光速，μ和分别为电缆芯线周围介质的相对导磁系数和相对介电系数。

可看出电波在电缆中的传输速度与芯线材料和界面剂无关，与介电性能相关，不同的绝缘材料中，电波的传输速度有所不同。

特性阻抗为实数，与频率无关。

两种电缆连接时因不同的波阻抗会在连接处存在阻抗不匹配的情形。

文档归纳不易，仅供学习参考电缆故障点的查找方法一旦电缆绝缘被破坏产生故障、造成供电中断后，测试人员一般需要选择适宜的测试方法和适宜的仪器，按照肯定的方法来寻找故障点，今天要讲的是故障定点方法。

1.声测法该方法是在对故障电缆施加高压脉冲使故障点放电时，通过听故障点放电的声音来找出故障点的方法。

该方法比较简单理解，但由于外界环境一般比较嘈杂，干扰很大，有时很难分辩出真正的故障点的声音。

2.声磁同步法这种方法也需对故障电缆施加高压脉冲使故障点放电。

当向故障电缆中施加高压脉冲信号时，在电缆的周围就会产生一个脉冲磁场信号，同时因为故障点的放电又会产生一个放电的声音信号，由于脉冲磁场信号传播的速度比较快，声音信号传播的速度比较慢，它们传到地面时就会有一个时间差，用仪器的探头在地面上同时接收故障点放电产生的声音和磁场信号，测量出这个时间差，并通过在地面上移动探头的位置，找到这个时间差最小的地方，其探头所在位置的正下方就是故障点的位置。

用这种方法定点的最大优点就是：在故障点放电时，仪器有一个明确直观的指示，从而易于排出环境干扰；同时这种方法定点的精度较高〔<0.1m〕，信号易于理解、区分。

3.音频信号法此方法主要是用来探测电缆的路径走向。

在电缆两相间或者和金属护层之间〔在对端短路的情况下〕参加一个音频电流信号，用音频信号接收器接收这个音频电流产生的音频磁场信号，就能找出电缆的敷设路径；在电缆中间有金属性短路故障时，对端就不需短路，在发生金属性短路的两者之间参加音频电流信号后，音频信号接收器在故障点正上方接收到的信号会突然增强，过了故障点之后音频信号会明显减弱或者消逝，用这种方法可以找到故障点。

这种方法主要用于查找金属性短路故障或距离比较近的开路故障的故障点〔线路中的分布电容和故障点处电容的存在可以使这种较高频率的音频信号得到传输〕。

对于故障电阻大于几十欧姆以上的短路故障或距离比较远的开路故障，这种方法不再适用。

如何快速准确的查找低压电缆故障点在我国电力电缆较普遍使用是上世纪60年代以后，等级有限，使用范围较窄，当时为解决电缆故障，科研人员研制生产出了以"冲闪法"为原理的电缆故障测试仪。

该仪器测试电缆故障的方法有三个步骤：第一步先用测距仪测距离。

其实，先要判断电缆故障是高阻还是低阻或者是接地，根据这个条件采用不同的测试方法。

如果是接地故障，就直接用测距仪的低压脉冲法来测量距离；如果是高阻故障就要采用高压冲击放电的方法来测距离，用高压冲击放电的方法测距离时又要许多的辅助设备：如高压脉冲电容、放电球、限流电阻、电感线圈以及信号取样器等等，操作起来既麻烦又不安全，具有一定的危险性，更为烦琐的是还要分析采样波形，对测试者的知识要求比较高。

第二步是查找路径（如果路径清楚这一步可以省掉）。

在查找路径时，要给电缆加一信号（路径信号发生器），再用接收机接收这个信号，沿着有信号的路径走一遍，就确定了电缆的路径。

但是，这个路径的范围大致要在1-2米之间，不是特别准确。

第三步是根据测出的距离来精确定位。

其依据是打火放电产生的声音，当从定点仪的耳机听到声音最大的地方时，也就是找到了故障点的位置。

但是，由于是听声音，所以，受环境噪音的影响，找起来相当费时间，有时要等到晚上才可以。

当遇到交联电缆时，就更费时间了，因为，交联电缆一般都是内部放电，声音非常小，几乎听不到，最后只有丈量了。

因此上说，用这种方法可以解决大部分的以油侵纸作绝缘材料的电力电缆故障，对于近几年出现的以交联材料和聚乙烯材料作绝缘材料的电缆故障，测试效果不是太理想，原因是打火放电所产生的声音往往很小（电缆外皮没有损伤，只是电缆内部放电），遇到这种情况时，就只有用其它方法来解决了。

虽然有这样的不足之处，但以"冲闪法"原理设计成的电缆故障测试仪在很长一段时间内为企业解决了不少电缆故障，大家基本上是认可的，其贡献有口皆碑。

目前已广泛运用到各个行业，随着各行各业的快速发展，电缆的用途越来越广泛，电缆的种类也不断增多，这样电缆故障不断发生就是一种必然。

10kV电力电缆常见故障快速查找及防范措施摘要：电力电缆的稳定运行，对于人们的生产生活有着至关重要的作用，关系着广大地区的电力供应，直接影响着千家万户和一些商业用户的用电情况，严重时也会造成较大的经济损失，间接的影响到社会经济的发展。

因此，确保10kV 电力系统运行中电力电缆的可靠运行，是供电单位着重关心的事情，当然，解决这一难题对工作人员也有着较高的技术要求。

鉴于此，本文结合了电力系统在实际运行中可能出现的问题，对存在的故障类型做了详细的讨论与分析，并结合故障诊断技术提出了一些具体维护措施，最大限度地降低电缆故障发生机率，以确保电网安全稳定的运行。

关键词：10kV电缆；故障分析；防范措施引言前，为满足逐步增大的用电需要，越来越多地采用多根大长度大截面中高压单芯电缆并联的供电方式。

但在实际运行中，由于部分设计、安装及运维人员对电缆使用环境条件、敷设安装及摆放等因素对电缆运行影响缺乏足够认识与相关经验，导致电缆在运行期间故障频繁发生。

1故障原因分析1.1线路升温造成故障电缆一般都是管井、隧道或直埋敷设，一旦发生故障，查找比较困难，须用专门的设备进行检查。

最常见的故障是线路发热引起的断线故障，断线部位的温度可达80～150℃，接头部位会有明显的烧焦现象，这些故障与线路接头连接工艺、线路负荷有一定关系。

若10kV电缆的中端头和终端头的制作工艺不达标，会引起导线发热。

如果10kV电缆超出了额定电压，温度会升高，连接处的电阻会增大。

1.2过流保护不够灵敏通常情况下，10kV电缆的设计要求都比较高，但由于线路负载较大，供电距离较远，会造成线路两端的最小两相短路，并且数值会比相应的标准低，这是一种常见故障，主要原因是线路过流保护的敏感性不够。

要解决这个问题，首先要从电缆线路过流开始，通过测试设定有效的过电流保护，使其灵敏度符合实际操作要求，从而有效地减少事故的发生。

此外，还可以在10kV电缆线路上加装保护措施，提高电网的运行质量。

电缆接地故障查找方法
电缆接地故障查找方法
一、电缆接地故障概述
电缆接地故障是指当电缆接地线的接地电阻超过规定标准时，电缆接地线会出现电磁干扰、高压突变等故障。

电缆接地故障会对供电设备产生负面影响，使电缆系统发生热故障、火灾或短路等安全事故。

二、电缆接地故障查找方法
1、检查电缆接地网络是否完整
在检查电缆接地故障之前，首先要检查接地网络是否完整，接地网络必须连接到电气设备的接地系统，如果接地网络没有连接到电气设备，那么就会出现问题。

2、检查电缆接地线的电阻值
检查电缆接地线的电阻值，用专用仪器测量电缆接地线的电阻值，电阻值不能超过规定标准。

3、检查接地系统的绝缘性
检查接地系统的绝缘性，接地系统的绝缘性是否达到规定标准，如果绝缘性不足，会导致电缆接地故障。

4、检查电缆接地线是否腐蚀
检查电缆接地线是否腐蚀，如果发现电缆接地线腐蚀，需要立即更换新的。

5、检查电气设备的电气绝缘
检查电气设备的电气绝缘，确保电气设备的电气绝缘达到规定标
准，以此防止电缆接地故障发生。

三、结论
电缆接地故障的查找方法很重要，必须正确检查接地网络、电缆接地线的电阻值、接地系统的绝缘性、电缆接地线是否腐蚀以及电气设备的电气绝缘，才能有效预防电缆接地故障的发生。

高压电缆故障查找方法一、引起高压电缆故障的5种原因1、现场条件比较差，电缆和接头在工厂制造时环境和工艺要求都很高，而施工现场温度、湿度、灰尘都不好控制。

2、安装时没有严格按照工艺施工或工艺规定没有考虑到可能出现的问题。

竣工验收采用直流耐压试验造成接头内形成反电场导致绝缘破坏。

3、因密封处理不善导致。

中间接头必须采用金属铜外壳外加PE或PVC绝缘防腐层的密封结构，在现场施工中保证铅封的密实，这样有效的保证了接头的密封防水性能。

4、电缆施工过程中在绝缘表面难免会留下细小的滑痕，半导电颗粒和砂布上的沙粒也有可能嵌入绝缘中，另外接头施工过程中由于绝缘暴露在空气中，绝缘中也会吸入水分，这些都给长期安全运行留下隐患。

5、电缆材料本身和电缆制造，敷设，终端制作等过程中不可避免存在的缺陷，受运行中的电热、化学、环境等因素影响，电缆的绝缘会发生不同程度的老化，而这种老化最终会导致电缆故障的发生。

二、普通高压电缆故障查找方法由于高压电缆网络结构日益复杂，运行时间加长使电缆加速老化，导致其故障不断增多，影响供电的可靠性。

电缆长期在电作用下工作，要受到伴随电作用而来的化学、热及机械作用，从而使绝缘层受潮、老化变质、过热和受机械损伤、腐蚀等破坏作用，此外还会受到由于原材料缺陷、设计和制造工艺的问题以及遭受大气压过电压的作用而引起的故障。

三、电缆故障查找通常分为以下几个步骤1、电桥法。

即将电缆导体固有电阻加上故障点电阻，利用电阻与长度的关系，双向测量，判断故障点距离。

这种方法存在试验仪器接触不良等造成的误差，所以测距不准确。

脉冲发射示波法。

该方法抗压能力较差。

2、故障测试仪低压脉冲法。

这种方法抗干扰能力也较差，且显示波形复杂，不易判断。

实践证明，以上方法在低阻、短路、开路故障和无任何干扰的场合可以用来查找故障点，但由于示波器显示不明显、定点不准易造成误判，而且这3种也仅能查找20％左右的电缆故障，对高阻性故障无能为力。

以往查找高阻性故障，先用高压电加大容量电容器把高电阻故障点放电击成低电阻或彻底击穿电阻为零，再用以上方法查找，但是大多数故障电缆绝缘下降缓慢，有的却越烧绝缘电阻越高，极少数能查出，而且耗用时间长。

10kV电力电缆常见故障快速查找及防范措施摘要：随着我国社会经济的快速发展和城市化进程的加快，电力需求也在不断增长，电力电缆已广泛应用于各个行业。

10kv电力电缆的安全与电的传输、用电、生产、生活、电力公司的经济效益密切相关。

电力电缆发生故障时，有关部门应及时诊断并采取措施，确保其使用安全。

关键词：10kV电力电缆；故障；快速查找；防范措施引言随着电力电缆在我国各行业的应用越来越广泛，电力电缆的问题逐渐引起社会各行业的关注。

目前，我国电网10kV电缆的数量正在急剧增加，10kV电缆在实际运行过程中极有可能出现故障，因此对其进行研究分析具有一定的现实意义。

1故障的形成原因和查找步骤1.1形成原因一是机械损伤：机械损伤类型的故障频率较高，占10kV电缆故障范围的很大一部分，且容易检测到。

电缆线机械损伤的原因通常直接受外力、结构或自然因素的影响。

二是绝缘受潮：绝缘受潮问题通常在绝缘电阻或直流耐压试验中发现。

具体表现为绝缘电阻逐渐降低后，泄漏电流逐渐增加。

电缆中出现绝缘湿度问题的原因主要受以下几个因素的影响：电缆中间或端子密封不严；电缆制造工艺不正确；电缆护套被异物刺穿或被腐蚀性物质腐蚀；新电缆没有妥善保管。

在上述这些因素的影响下，电缆容易受到湿气和水的影响。

三是绝缘老化：电缆绝缘层长期暴露在电、热环境中，其物理性能会发生一定程度的变化，导致绝缘层老化。

电缆绝缘老化问题主要是由于没有选择合适的电缆型号，导致电缆长期过载时电缆外壳发热；如果电缆在实际运行中靠近热源，容易造成绝缘老化；电缆绝缘层处于的环境会与其产生不良化学反应。

四是设计和制作不良。

电缆接头和电场分布不合理，选材不当，生产不符合工艺标准是电缆故障的主要原因。

1.2故障查找步骤第一步是在电缆故障时断开变电站断路器。

运行单位应立即组织抢修人员对电缆线路上的断路器进行检查，排除断路器设备柜故障，收集断路器故障显示信息。

第二步是根据开关柜的故障指示以及智能计量终端和配电自动化系统的研究和评估结果，对电缆的故障位置或位置进行深入分析和评估。

电缆故障查找流程好的呀，那咱就开始聊聊电缆故障查找的那些事儿吧。

一、故障类型得先知道。

电缆故障呢，那可是有好几种类型的哦。

有短路故障，就像是电路里突然有两条不该碰在一起的线亲密接触了，电流就乱套了。

还有接地故障，这就好比电想偷偷溜到地上去玩，不按正常路线走了。

还有断线故障呢，就像绳子断了一样，电缆里的线断了，电就没法顺利传输啦。

知道这些故障类型呀，就像是医生知道病人大概得了啥病一样，是查找故障的第一步呢。

二、准备工作不能少。

在查找电缆故障之前，咱得把工具啥的都准备好呀。

就像出门旅行要带好行李一样。

咱得有合适的电缆故障测试仪，这可是查找故障的大功臣呢。

还有一些小工具，像螺丝刀、钳子之类的，说不定啥时候就派上用场了。

而且呀，要对电缆的走向和布局有个大概的了解。

要是连电缆在哪都不知道，那可就像在黑暗里摸瞎一样啦。

这时候如果能找到电缆的布线图就再好不过了，就像有了寻宝图一样，心里就有底了。

三、开始初步检测。

那开始检测的时候呢，咱可以先从外观上看看电缆有没有啥明显的问题。

比如说有没有被老鼠咬过的痕迹呀，有没有被什么东西压坏的地方呢。

有时候这些小细节就能暴露故障的原因哦。

然后呢，就可以用我们的电缆故障测试仪来检测一下大概的故障位置啦。

这个测试仪就像一个小侦探，能告诉我们故障大概在哪个区域。

不过呢，这个结果可能不是特别精确，就像是给我们指了个大概的方向，告诉我们宝藏可能在这片区域，但具体在哪还得再仔细找找。

四、精准定位故障。

知道了大概的故障区域之后，就该进行更精准的定位啦。

这时候就需要更仔细地操作测试仪，可能还得调整一些参数啥的。

就像调整望远镜的焦距一样，要让它看得更清楚准确。

有时候可能还得把电缆挖出来一部分，看看里面的线芯到底是怎么个情况。

这个过程可得小心点哦，别把好的地方也给弄坏了。

这就像给病人做手术一样，得小心翼翼的，不然本来没啥事的地方也被咱弄出问题来就不好啦。

五、故障修复。

找到故障之后呢，当然就是要修复它啦。
