并联分流串联分压
并联分流和串联分压是电路分析中常常涉及的两个概念，它们的作用
分别是将电路的电流和电压进行分配。

并联分流是指在电路中，电流
会按照电阻大小分成不同的路径流动，而串联分压是指在电路中，电
压会按照电阻的大小分配到不同的元件上。

并联分流的作用是为了降低电路的总电阻，使电流流动更加顺畅。

一
般来说，当电路中存在多个并联的电阻时，电路中的电流会分成不同
的路径，通过不同的电阻，从而使电路中总电流得到分配和传输。

在
这种情况下，每个并联电阻所承担的电流大小和它的电阻值成反比例
关系。

也就是说，电阻越大，所承载的电流就越小；电阻越小，所承
载的电流就越大。

串联分压的作用是为了实现对电路中电压的分配，使电路中每个电阻
所承载的电压大小和它的电阻值成正比例关系。

也就是说，电阻越大，所承担的电压就越大；电阻越小，所承担的电压就越小。

在实际应用中，串联分压的例子比较多，比如在家用电器中，我们经常需要对电
源电压进行适当的控制才能让电器正常工作。

通过串联不同的电阻，
就可以实现对电器输入电压的控制和调节。

综上所述，虽然并联分流和串联分压都是电路中常见的电学概念，但
它们的作用和应用却是有很大区别的。

通过了解并联分流和串联分压的原理和特点，我们能够更加深入地了解电路中电流和电压的分配规律，有助于我们对不同电路的设计和分析。

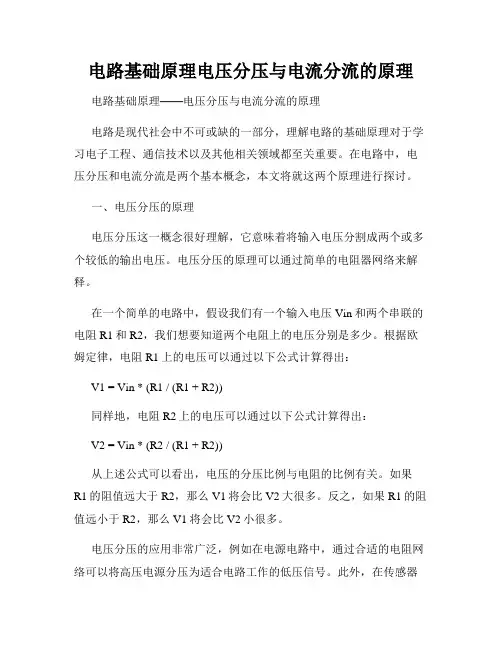

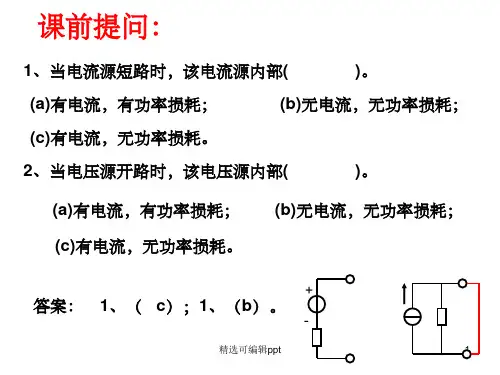

电路基础原理电压分压与电流分流的原理电路基础原理——电压分压与电流分流的原理电路是现代社会中不可或缺的一部分，理解电路的基础原理对于学习电子工程、通信技术以及其他相关领域都至关重要。

在电路中，电压分压和电流分流是两个基本概念，本文将就这两个原理进行探讨。

一、电压分压的原理电压分压这一概念很好理解，它意味着将输入电压分割成两个或多个较低的输出电压。

电压分压的原理可以通过简单的电阻器网络来解释。

在一个简单的电路中，假设我们有一个输入电压Vin和两个串联的电阻R1和R2，我们想要知道两个电阻上的电压分别是多少。

根据欧姆定律，电阻R1上的电压可以通过以下公式计算得出：V1 = Vin * (R1 / (R1 + R2))同样地，电阻R2上的电压可以通过以下公式计算得出：V2 = Vin * (R2 / (R1 + R2))从上述公式可以看出，电压的分压比例与电阻的比例有关。

如果R1的阻值远大于R2，那么V1将会比V2大很多。

反之，如果R1的阻值远小于R2，那么V1将会比V2小很多。

电压分压的应用非常广泛，例如在电源电路中，通过合适的电阻网络可以将高压电源分压为适合电路工作的低压信号。

此外，在传感器电路中，电压分压也能够将传感器测量到的高电压转化为与微控制器兼容的低电压。

二、电流分流的原理电流分流是另一个基本的电路原理，它意味着将电流分割成多个较小的电流。

电流分流的原理可以通过并联电阻器网络来解释。

假设我们有一个总电流Iin和两个并联的电阻R1和R2，我们想要知道通过每个电阻的电流是多少。

根据基尔霍夫定律，总电流将等于通过每个电阻的电流之和：Iin = I1 + I2根据欧姆定律，通过R1的电流可以通过以下公式计算得出：I1 = Iin * (R2 / (R1 + R2))同样地，通过R2的电流可以通过以下公式计算得出：I2 = Iin * (R1 / (R1 + R2))从上述公式可以看出，电流的分流比例与电阻的比例有关。

2121R R U U 过关题1加在某导体两端的电压为4V 时，通过它的电流为1A ，这个导体的电阻为____Ω．假设将这个导体两端电压增加8V ，导体的电阻为_____Ω．这个导体两端不加电压时，导体的电阻为 _____Ω．2.如图中的表A1示数为0.6A ，A2的示数为A ，表V 的示数为6V ，则R1=______Ω，R2=_____Ω．3.如下图，电阻R1，R2，R3的连接方式是 ，假设R1=5Ω，R2=10Ω，R3=20Ω，电压表V1的示数为6V ，则电路中电流为_____，电压表V2的示数为______，电源电压为______．第2题图 第3题图 第4题图4.如下图，电阻R1和R2的阻值分别为20Ω和10Ω，电源电压保持6V 不变．当开关s 断开时，电流表示数为_____A ；当开关S 闭合时，R2两端的电压为_____ v ． 知识点1：分压原理适用电路：串联 〔如下图〕内容：在串联电路中，电压之比等于电阻之比公式：应用：例1.R1=2Ω，R2=3Ω，通过R1、R2的电流之比为______．R1、R2的两端的电压之比为_____． 例2.电阻R1=5Ω，R2=10Ω，将R1、R2串联后接在U=15 V 的电源两端，则R1两端的电压U1= _____V ，R2两端的电压U2= ______V ．由此可知，串联电路具有分压作用，电阻越大，分到的电压越 ______．例3.电阻为12Ω的电灯正常工作时的电压为6V ，假设把它接在8V 的电路中，需要给它_____联一个______的电阻例4.如下图，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表示数将变_____，电压表示数将变_______例4题图 例5题图 练习第1题图 练习第3题图 例5.如下图，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表示数将变_____，电压表示数将变_______ 练习1.如图V1的示数为8 V ，闭合开关后，V2示数为5V ，假设电阻R1=12Ω，那么R2= ____Ω2.两个电阻R1=5Ω，与R2串联后接到6V 的电源上，总电阻为15Ω，则R2=_______Ω，I1：I2=_______，U1：U2=_______，U1= _______V ，U2= ________V ．1221R R I I 3.小强设计了一个电子身高测量仪，如下图，其中定值电阻R1=5Ω，电源电压恒为4.5V ，R2的规格为“15Ω”，电压表量程为0～3V ，电流表量程为0～0.6A ． 〔1〕R1在电路中的作用是__________；〔2〕当被测身高增加时，电压表的示数 _______；〔3〕当变阻器R2接入电路的阻值是5Ω时，电流表的示数为 ______A ；〔4〕*为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_______．4.电阻R1=5欧，R2=10欧，串联后，接在电压为9伏的电路中，通过R1中的电流是____安，R2两端的电压是_____伏5.两个定值电阻，甲标有“18Ω”，乙标有“22Ω，1 A ”．现把它们串联起来，则该串联电路允许通过的最大电流是______A ，两端允许加的最高电压是______V ．6.*在图所示的电路中，电源电压保持不变，当S 闭合，滑动变阻器的滑片P 向左滑动时，电压表V1的示数将_______，电压表V2的示数将______，电压表V1示数与电流表示数的比值_______〔选填“变大”、“变小”或“不变”〕 7.*如下图电路，电源电压保持不变，当开关S 由闭合到断开时，电流表的示数将______，电压表与电流表示数的比值将______〔 填“变大”、“不变”或“变小”〕8.如图是一种自动测定油箱内油面高度的装置，R2是________，油量表①实质是一只____表，油位上升时，油量表①示数_____〔选填“变小”、“不变”、“变大”〕，油量表②也能指示油位高度，油量表②实质上是_____表，假设其示数减小，则油位______〔选填“上升”、“不变”或“下降”〕．9.家用的白炽灯，常温下它的电阻值要比正常发光时要_____，所以闭合开关的瞬时，通过灯丝的电流比正常发光时______，灯泡的灯丝容易烧断．灯泡的灯丝断后重新搭起来使用，则灯丝的长度变______，电阻变______，所以，通过灯丝的电流变_____，灯变_____了． 知识点2：分流原理适用电路：并联 〔如下图〕内容：在并联电路中，电流之比等于电阻之比的倒数 公式：例1电阻R1=10欧，R2=20欧，并联后再接到电压为9伏的电源上，这时通过R2的电流强度是 _____安，通过电源的电流强度是_____安．例2在如下图的电路中，A1的示数为0.2A ，A2的示数为0.6A ，电源电压为12V ，则R1= Ω，R2=____Ω，R1和R2并联的总电阻为_____Ω．例3.两只定值电阻，甲标有“10Ω，1A ”，乙标有“15Ω”，把它们并联起来，为使两电阻都不被烧坏，则干路中允许通过的最大电流为_____，两端允许加上的最高电压是____ 例4.R1、R2的比值为3：2，则串联时通过的电流之比为______，它们两端电压之比为_____，当并联时通过的电流之比为_______，它们两端电压之比为________． 练习1.在如下图的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将______，电流表A1示数将______，电流表A2的示数将_______．〔均选填“变小”、“不变”或“变大”〕第1题图第2题图第3题图第4题图2.如下图的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是______．3.如图，假设甲、乙均为电流表时，断开开关S，两电流表的读数I甲：I乙=2：3，假设甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲：U乙= ______，R1：R2=______．4.如下图的电路中，电阻R1=5Ω，R2=4Ω．当开关闭合时，电流表A2示数为0.9A，电流表A1示数为______，电源电压为______．5.小宇做“测定小灯泡的电阻”实验〔小灯泡标有“”字样〕．在实验过程中得到了如下表所示的一组电压和电流的数据：实验次序 1 2 3 4 5 6灯泡两端的电压U/V通过灯泡的电流I/A灯泡发光情况微亮→逐渐变亮〔1〕根据如图1所示的实物电路，在虚框内〔图2〕画出对应的电路图．〔2〕在连接电路时，开关应处于______状态，这是为了______；闭合开关前，滑动变阻器的滑片应调至____，这是为了______________〔3〕正确连好电路后．闭合开关S，发现灯L不发光，故障的原因不可能是_______ A．电流表处有开路B．电压表与灯泡相连接的导线接触不良C．导线接触不良D．小灯泡L的灯丝断了（4）灯泡正常发光时．电流表的示数如图3所示，请将读数填入表格中的空格处，此时小灯泡的电阻为______〔小数点后保留一位数字〕．〔5〕分析比较表格中的数据可以看出，在灯丝的电流逐渐增大的过程中．灯丝的电阻_______，进一步分折说明：________________________________ ．6.甲是标有“12Ω”的小灯泡，乙是标有“20Ω1A”的滑动变阻器．现把它们串联起来，则该串联电路两端允许加的最大电压是___V，并联电路干路中允许加的最大电流是______A．7.如下图，答复以下问题：〔1〕V1、V2分别是测量的是哪个灯泡的电压？〔2〕假设V1的读数是2V，V2的读数是6V，则电源电压是多少V？8.两盏灯并联，已知电阻R1=5Ω，干路电流I=0.5A，R2两端电压U2=2V，求：〔1〕通过R1的电流；〔2〕通过R2的电流；〔3〕R2的阻值．9.在如下图的电路中，电源电压为9V且保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，灯泡正常发光时的电压为6V，正常发光时的电流为1A，灯泡电流随电压变化关系如下图，求：〔1〕灯泡正常发光时的电阻．〔2〕当电流表示数为0.4A时，电压表的示数．〔3〕为了保证电路安全，滑动变阻器接入电路中的最小阻值．12.如下图电路，电源电压保持不变，电流表的量程为0～0.6A，电表使用的是0～3V量程，定值电阻的阻值为R1=8Ω，灯泡的电阻R2=5Ω，滑动变阻器的最大阻值R3=20Ω．〔1〕开关S1闭合，S2断开，电流表示数为0.25A，电压表的示数为2.5V，求电源电压和滑动变阻器接入电路中的电阻值．〔2〕开关S1断开，S2闭合，移动变阻器的滑片P，为了保证电流表和电压表不损坏，滑动变阻器接入电路中的阻值变化范围是多少？9.如下图的电路，电源电压为12V，R1=R3=4Ω，R2=6Ω，求：〔1〕当S1、S2都断开时，电流表和电压表的示数各是多少？〔2〕当S1、S2都闭合时，电流表和电压表的示数各是多少？10.如下图，电源电压为6V，电压表示数为2V，电流表示数为0.2A．〔1〕求电阻R1的阻值及此时滑动变阻器连入电路中的阻值．〔2〕假设电压表的量程为0～3V，电流表的量程为0～0.6A，为使两表不被烧坏，滑动变阻器连入电路中的阻值最小为多少？。

电流的分流与电压的分压规律电流的分流与电压的分压是电路中重要的基本规律，它们在电子学和电路设计中起着至关重要的作用。

根据这两个规律，我们可以更好地理解电路中的电流和电压分布情况，并应用于实际电路设计与分析中。

一、电流的分流规律电流的分流指的是在串联电路中，电流根据电阻大小分流的规律。

根据欧姆定律，我们知道电流I与电阻R成反比关系，即I=U/R，其中I为电流，U为电压，R为电阻。

假设在串联电路中有两个电阻，分别为R1和R2，总电压为U，则根据欧姆定律可以得出下列公式：I1 = U / R1 (1)I2 = U / R2 (2)I = I1 + I2 (3)公式（1）和（2）表示每个电阻上的电流大小，公式（3）表示总电流等于两个电阻上的电流之和。

由此可见，在串联电路中，电流根据电阻的大小进行分流，电流较大的部分通过电阻较小的部分，电流较小的部分通过电阻较大的部分。

这个规律的应用广泛，比如在家庭用电中，我们通过电线和不同负载的电器连接，电流会根据电器的功率和电阻大小进行分流。

二、电压的分压规律电压的分压指的是在并联电路中，电压根据电阻大小分压的规律。

根据欧姆定律，我们知道电压U与电阻R成正比关系，即U=IR，其中U为电压，I为电流，R为电阻。

假设在并联电路中有两个电阻，分别为R1和R2，总电流为I，则根据欧姆定律可以得出下列公式：U1 = I × R1 (4)U2 = I × R2 (5)U = U1 + U2 (6)公式（4）和（5）表示每个电阻上的电压大小，公式（6）表示总电压等于两个电阻上的电压之和。

由此可见，在并联电路中，电压在各个分支上按照电阻的比例进行分压，电压较大的部分分到电阻较小的部分，电压较小的部分分到电阻较大的部分。

这个规律的应用也非常广泛，比如在电子设备中，我们通过并联连接不同的电路模块，根据不同电路模块的工作电压和电阻来实现电压分配。

三、电流的分流和电压的分压的应用电流的分流和电压的分压规律在电子学和电路设计中有着广泛的应用。
