第九章 转速传感器

发动机转速传感器原理发动机转速传感器是一种用于测量发动机转速的重要传感器。

它通过检测发动机曲轴的转速，将转速信号转换成电信号，再传输给发动机控制单元，以实现对发动机工作状态的监测和控制。

本文将介绍发动机转速传感器的工作原理及其在发动机控制系统中的应用。

发动机转速传感器的工作原理主要基于霍尔效应。

当发动机曲轴转动时，传感器内部的霍尔元件会受到磁场的影响而产生电压信号。

这个电压信号随着曲轴转速的变化而变化，通过信号调理电路进行处理后，最终输出一个与曲轴转速成比例的脉冲信号。

这个脉冲信号会被发动机控制单元接收并进行处理，用于计算发动机的转速。

通过对转速的监测，发动机控制单元可以实时调整点火时机和燃油喷射量，以确保发动机在各种工况下都能保持良好的工作状态，提高燃油经济性和降低排放。

发动机转速传感器在发动机控制系统中起着至关重要的作用。

它不仅可以提供发动机转速的准确数据，还可以为发动机控制单元提供其他相关信息，如曲轴位置、加速踏板位置等，以帮助发动机控制单元更精准地控制发动机工作状态。

除了在汽车发动机上的应用，发动机转速传感器也被广泛应用于船舶、飞机、工程机械等领域。

在这些领域，发动机的工作环境更加苛刻，对发动机转速传感器的稳定性和可靠性要求更高。

因此，发动机转速传感器的设计和制造需要考虑到各种工作环境的影响，以确保其能够稳定可靠地工作。

总的来说，发动机转速传感器是发动机控制系统中不可或缺的重要组成部分。

它通过测量发动机转速，为发动机控制单元提供必要的数据，以实现对发动机工作状态的监测和控制。

在未来，随着汽车和其他交通工具的智能化发展，发动机转速传感器的性能和稳定性将会得到进一步提升，以满足更加严苛的工作环境和更高的工作要求。

转速传感器的工作原理转速传感器的工作原理是什么？1、盘式传感器工作原理：一般在盘上刻上见光不见光部分，也可用齿轮的（精度不高），然后用光电开关进行采集，当旋转的盘或齿轮盘上挡光部分变成不挡光部分，光电开关会响应输出高低电平，输出的电平的频率正比与转速，测出频率就测出了转速，也可将频率转化成电压或电流信号。

2、霍耳传感器工作原理：在旋转体上等分加上磁铁，传感器正对磁铁固定，当旋转中，传感器和磁体重合，感应一次，输出脉冲跳变，转速越快，也是频率输出越高，输出的电平的频率正比与转速，测出频率就测出了转速，也可将频率转化成电压或电流信号。

转速传感器是将旋转物体的转速转换为电量输出的传感器。

转速传感器属于间接式测量装置，可用机械、电气、磁、光和混合式等方法制造。

其核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低,功能更完善。

通过与其它类型齿转速传感器的输出波形对比，所测到转速的误差极小以及线性特性具有很好的一致性，感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。

当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

一般常用有码盘的(光电效应),和霍耳(磁效应)的两种,原理基本是:1码盘一般在盘上刻上见光不见光部分,也可用齿轮的(精度不高),然后用光电开关进行采集,当旋转的码盘或齿轮盘上挡光部分变成不挡光部分,光电开关会响应输出高低电平,输出的电平的频率正比与转速,测出频率就测出了转速,也可将频率转化成电压或电流信号...2 霍耳的,也是在旋转体上等分加上磁铁,传感器正对磁铁固定,当旋转中,传感器和磁体重合,感应一次,输出脉冲跳变,转速越快,也是频率输出越高,输出的电平的频率正比与转速,测出频率就测出了转速,也可将频率转化成电压或电流信号...脉冲信号式转速传感器的工作原理脉冲周期法测量位置信号一个周期的时间，以获得固定角度的时间来计算速度。

转速传感器种类、原理及发展趋势将旋转物体的转速转换为电量输出的传感器。

转速传感器属于间接式测量装置，可用机械、电气、磁、光和混合式等方法制造。

按信号形式的不同，转速传感器可分为模拟式和数字式两种。

前者的输出信号值是转速的线性函数,后者的输出信号频率与转速成正比,或其信号峰值间隔与转速成反比。

转速传感器的种类繁多、应用极广，其原因是在自动控制系统和自动化仪表中大量使用各种电机，在不少场合下对低速（如每小时一转以下）、高速（如每分钟数十万转）、稳速（如误差仅为万分之几）和瞬时速度的精确测量有严格的要求。

常用的转速传感器有光电式、电容式、变磁阻式以及测速发电机。

下面浅析这几种传感器。

一．光电式转速传感器光电式转速传感器对转速的测量，主要是通过将光线的发射与被测物体的转动相关联，再以光敏元件对光线的进行感应来完成的。

光电式转速传感器从工作方式角度划分，分为透射式光电转速传感器和反射式光电转速传感器两种。

1、投射式光电转速传感器投射式光电转速传感器设有读数盘和测量盘，两者之间存在间隔相同的缝隙。

投射式光电转速传感器在测量物体转速时，测量盘会随着被测物体转动，光线则随测量盘转动不断经过各条缝隙，并透过缝隙投射到光敏元件上。

投射式光电转速传感器的光敏元件在接收光线并感知其明暗变化后，即输出电流脉冲信号。

投射式光电转速传感器的脉冲信号，通过在一段时间内的计数和计算，就可以获得被测量对象的转速状态。

2、反射式光电转速传感器反射式光电转速传感器是通过在被测量转轴上设定反射记号，而后获得光线反射信号来完成物体转速测量的。

反射式光电转速传感器的光源会对被测转轴发出光线，光线透过透镜和半透膜入射到被测转轴上，而当被测转轴转动时，反射记号对光线的反射率就会发生变化。

反射式光电转速传感器内装有光敏元件，当转轴转动反射率增大时，反射光线会通过透镜投射到光敏元件上，反射式光电转速传感器即可发出一个脉冲信号，而当反射光线随转轴转动到另一位置时，反射率变小光线变弱，光敏元件无法感应，即不会发出脉冲信号。

发动机转速传感器原理
发动机转速传感器是一种用于测量发动机转速的设备。

其工作原理主要基于磁敏性材料的电阻变化。

具体而言，该传感器通常由一个绕组和一个磁敏核心组成。

绕组中通有一定的电流，当传感器靠近旋转的发动机部件时，磁敏材料在磁场的作用下发生变化。

磁敏材料的电阻随着其形状的变化而变化。

当发动机转速增加时，旋转部件的转动会导致传感器靠近和远离磁敏材料，从而使磁敏材料的电阻发生变化。

通过测量电阻的变化，可以计算出发动机的转速。

这种传感器通常使用模拟信号输出，输出的电信号幅值与发动机转速成正比。

通常情况下，传感器的输出信号会通过电气或电子设备进行进一步处理和转换，以便于被仪表板上的转速表或其他相关系统读取和显示。

总之，发动机转速传感器通过测量磁敏性材料电阻的变化来检测发动机转速，从而提供有关发动机运行状况的重要信息。

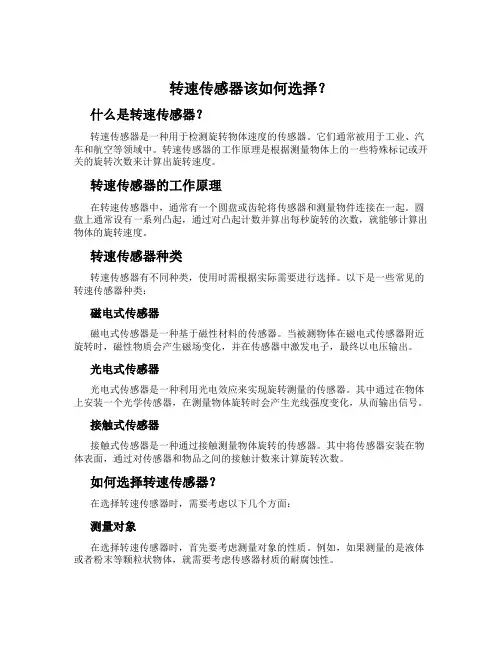

转速传感器该如何选择？什么是转速传感器？转速传感器是一种用于检测旋转物体速度的传感器。

它们通常被用于工业、汽车和航空等领域中。

转速传感器的工作原理是根据测量物体上的一些特殊标记或开关的旋转次数来计算出旋转速度。

转速传感器的工作原理在转速传感器中，通常有一个圆盘或齿轮将传感器和测量物件连接在一起。

圆盘上通常设有一系列凸起，通过对凸起计数并算出每秒旋转的次数，就能够计算出物体的旋转速度。

转速传感器种类转速传感器有不同种类，使用时需根据实际需要进行选择。

以下是一些常见的转速传感器种类：磁电式传感器磁电式传感器是一种基于磁性材料的传感器。

当被测物体在磁电式传感器附近旋转时，磁性物质会产生磁场变化，并在传感器中激发电子，最终以电压输出。

光电式传感器光电式传感器是一种利用光电效应来实现旋转测量的传感器。

其中通过在物体上安装一个光学传感器，在测量物体旋转时会产生光线强度变化，从而输出信号。

接触式传感器接触式传感器是一种通过接触测量物体旋转的传感器。

其中将传感器安装在物体表面，通过对传感器和物品之间的接触计数来计算旋转次数。

如何选择转速传感器？在选择转速传感器时，需要考虑以下几个方面：测量对象在选择转速传感器时，首先要考虑测量对象的性质。

例如，如果测量的是液体或者粉末等颗粒状物体，就需要考虑传感器材质的耐腐蚀性。

测量范围转速传感器的测量范围是指传感器能够测量的最高旋转速度。

当需要测量更高的速度时，我们需要选择相应的高精度传感器。

精度和稳定性改善精度和稳定性是增强测量过程稳定性的重要方法。

在选择转速传感器时，要考虑传感器的精度和稳定性等。

输出类型在选择转速传感器时，要考虑传感器的输出类型。

常见的输出类型有模拟输出和数字输出两种，可以根据实际情况来选择。

环境适应性在选择转速传感器时，需要考虑传感器的环境适应性。

通常需要考虑传感器的工作温度范围，以及是否能适应恶劣的环境。

总结转速传感器是一种常见的工业自动化设备。

在选择转速传感器时，首先要根据测量对象的具体情况以及测量范围等因素来进行选择。

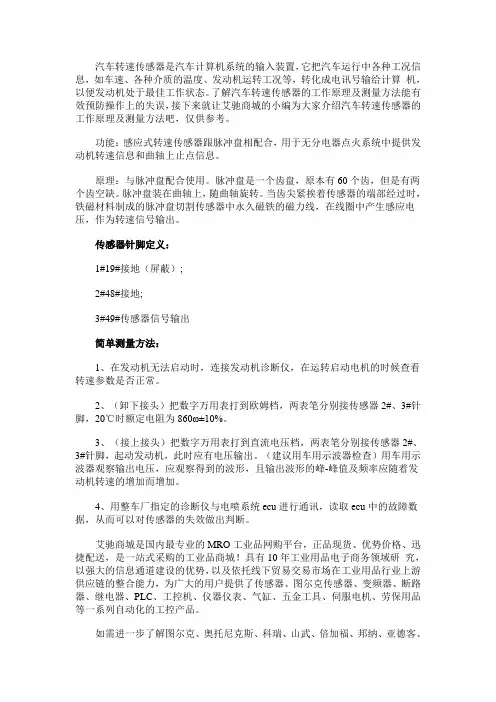

汽车转速传感器是汽车计算机系统的输入装置，它把汽车运行中各种工况信息，如车速、各种介质的温度、发动机运转工况等，转化成电讯号输给计算机，以便发动机处于最佳工作状态。

了解汽车转速传感器的工作原理及测量方法能有效预防操作上的失误，接下来就让艾驰商城的小编为大家介绍汽车转速传感器的工作原理及测量方法吧，仅供参考。

功能：感应式转速传感器跟脉冲盘相配合，用于无分电器点火系统中提供发动机转速信息和曲轴上止点信息。

原理：与脉冲盘配合使用。

脉冲盘是一个齿盘，原本有60个齿，但是有两个齿空缺。

脉冲盘装在曲轴上，随曲轴旋转。

当齿尖紧挨着传感器的端部经过时，铁磁材料制成的脉冲盘切割传感器中永久磁铁的磁力线，在线圈中产生感应电压，作为转速信号输出。

传感器针脚定义：1#19#接地（屏蔽）;2#48#接地;3#49#传感器信号输出简单测量方法：1、在发动机无法启动时，连接发动机诊断仪，在运转启动电机的时候查看转速参数是否正常。

2、（卸下接头）把数字万用表打到欧姆档，两表笔分别接传感器2#、3#针脚，20℃时额定电阻为860ω±10%。

3、（接上接头）把数字万用表打到直流电压档，两表笔分别接传感器2#、3#针脚，起动发动机，此时应有电压输出。

（建议用车用示波器检查）用车用示波器观察输出电压，应观察得到的波形，且输出波形的峰-峰值及频率应随着发动机转速的增加而增加。

4、用整车厂指定的诊断仪与电喷系统ecu进行通讯，读取ecu中的故障数据，从而可以对传感器的失效做出判断。
