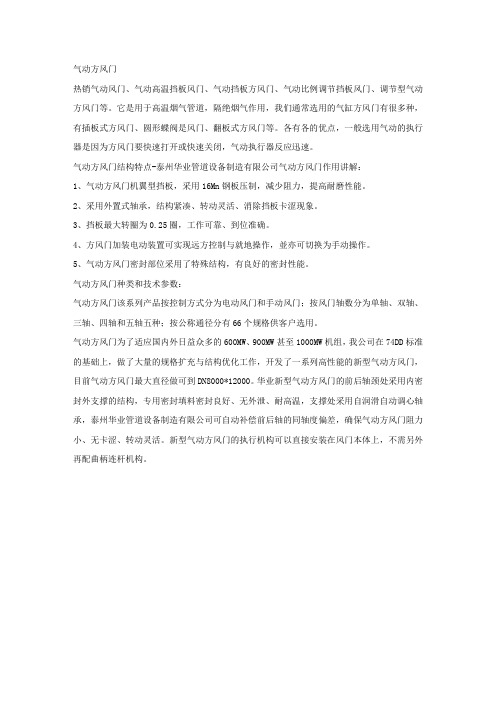

气动方风门
热销气动风门、气动高温挡板风门、气动挡板方风门、气动比例调节挡板风门、调节型气动方风门等。

它是用于高温烟气管道，隔绝烟气作用，我们通常选用的气缸方风门有很多种，有插板式方风门、圆形蝶阀是风门、翻板式方风门等。

各有各的优点，一般选用气动的执行器是因为方风门要快速打开或快速关闭，气动执行器反应迅速。

气动方风门结构特点-泰州华业管道设备制造有限公司气动方风门作用讲解：
1、气动方风门机翼型挡板，采用16Mn钢板压制，减少阻力，提高耐磨性能。

2、采用外置式轴承，结构紧凑、转动灵活、消除挡板卡涩现象。

3、挡板最大转圈为0.25圈，工作可靠、到位准确。

4、方风门加装电动装置可实现远方控制与就地操作，並亦可切换为手动操作。

5、气动方风门密封部位采用了特殊结构，有良好的密封性能。

气动方风门种类和技术参数：
气动方风门该系列产品按控制方式分为电动风门和手动风门；按风门轴数分为单轴、双轴、三轴、四轴和五轴五种；按公称通径分有66个规格供客户选用。

气动方风门为了适应国内外日益众多的600MW、900MW甚至1000MW机组，我公司在74DD标准的基础上，做了大量的规格扩充与结构优化工作，开发了一系列高性能的新型气动方风门，目前气动方风门最大直径做可到DN8000*12000。

华业新型气动方风门的前后轴颈处采用内密封外支撑的结构，专用密封填料密封良好、无外泄、耐高温，支撑处采用自润滑自动调心轴承，泰州华业管道设备制造有限公司可自动补偿前后轴的同轴度偏差，确保气动方风门阻力小、无卡涩、转动灵活。

新型气动方风门的执行机构可以直接安装在风门本体上，不需另外再配曲柄连杆机构。

气动闸门使用说明书及维修手册1. 简介气动闸门是一种常用的工业门控设备，广泛应用于水利、电力、化工、环保等行业。

本使用说明书及维修手册旨在为用户提供详细的使用指南和维修方法，以确保气动闸门的正常运行和延长使用寿命。

2. 安装与调试2.1 安装要求在安装气动闸门前，请确保以下条件满足：- 安装地基坚实、平整；- 安装位置离其他设备、建筑物和障碍物有足够的空间；- 安装基础牢固，能够承受气动闸门的重量和运行力；- 确保供气系统按照设计要求安装和接线。

2.2 安装步骤1. 将气动闸门运输到安装位置，并将其放置在地基上。

2. 检查气动闸门的各个连接部件，确保紧固可靠。

3. 按照供气系统的设计要求，进行连接和接线。

4. 进行气动闸门的调试，确保其运行正常。

3. 使用说明3.1 操作方式气动闸门可以通过手动操作和自动控制两种方式进行开关。

手动操作：通过手动装置（手轮、手把等）实现闸门的开启和关闭。

自动控制：通过与控制系统连接，使用指定的控制信号实现闸门的自动开启和关闭。

3.2 注意事项- 确保闸门操作人员熟悉闸门的操作步骤，以免误操作导致安全事故。

- 气动闸门在操作过程中，应注意其运行状态，如有异常及时停机检查并进行维修。

- 定期对闸门进行润滑和维护，保持其故障运行。

- 禁止将气动闸门用于超出其设计范围的工况，以免损坏设备或影响正常运行。

4. 维修手册4.1 维修前准备在进行维修之前，请准备以下工具和材料：- 扳手、扳子、榔头等常用工具；- 润滑油、橡胶密封圈等常用维修材料。

4.2 常见故障处理4.2.1 闸门卡死原因：闸门轨道堵塞、润滑不足等。

处理方法：清理轨道、给闸门添加润滑剂，确保其正常运作。

4.2.2 气动系统故障原因：气缸漏气、气源压力不足等。

处理方法：检查气缸，更换密封件；检查气源，确保其压力稳定。

4.2.3 传动结构故障原因：齿轮磨损、链条松动等。

处理方法：更换磨损的部件，调整链条的张紧度。

4.3 维修注意事项- 在进行任何维修操作之前，必须切断气源，并确保系统处于安全状态。

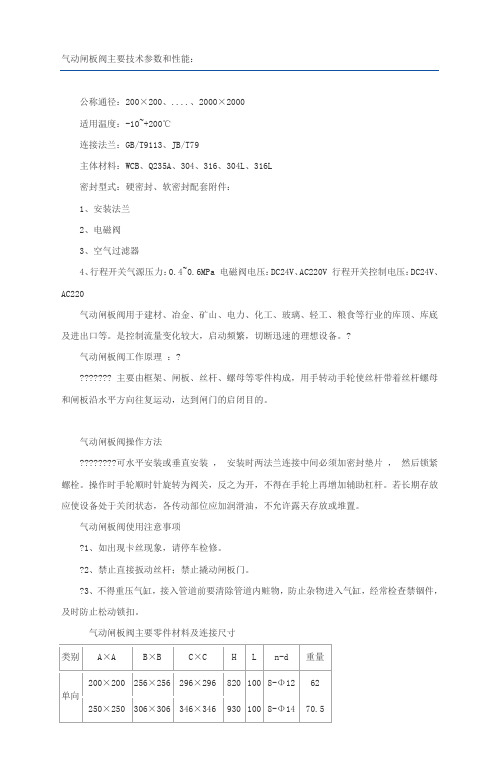

气动闸板阀主要技术参数和性能：公称通径：200×200、....、2000×2000适用温度：-10~+200℃连接法兰：GB/T9113、JB/T79主体材料：WCB、Q235A、304、316、304L、316L密封型式：硬密封、软密封配套附件：1、安装法兰2、电磁阀3、空气过滤器4、行程开关气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V 行程开关控制电压：DC24V、AC220气动闸板阀用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。

是控制流量变化较大，启动频繁，切断迅速的理想设备。

?气动闸板阀工作原理：???????? 主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

气动闸板阀操作方法????????可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。

操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。

若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。

气动闸板阀使用注意事项?1、如出现卡丝现象，请停车检修。

?2、禁止直接扳动丝杆；禁止撬动闸板门。

?3、不得重压气缸，接入管道前要清除管道内赃物，防止杂物进入气缸，经常检查禁锢件，及时防止松动锁扣。

气动闸板阀主要零件材料及连接尺寸类别A×A B×B C×C H L n-d重量200×200256×256296×2968201008-Φ1262单向250×250306×306346×3469301008-Φ1470.5300×300356×356396×39610501008-Φ1481 400×400456×456496×49614010012-Φ14114 450×450510×510556×556145012012-Φ18130 500×500560×560606×606161012016-Φ18147双向600×600660×660706×706183012016-Φ18169 700×700770×770820×820213014020-Φ18236 800×800870×870920×920244014020-Φ18303 900×900974×9741030×1030266016027-Φ23424 1000×1000107410741130×1130287016024-Φ23636说明LMD-单向I-手轮距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113(X是丝杆中心离地面度度)。

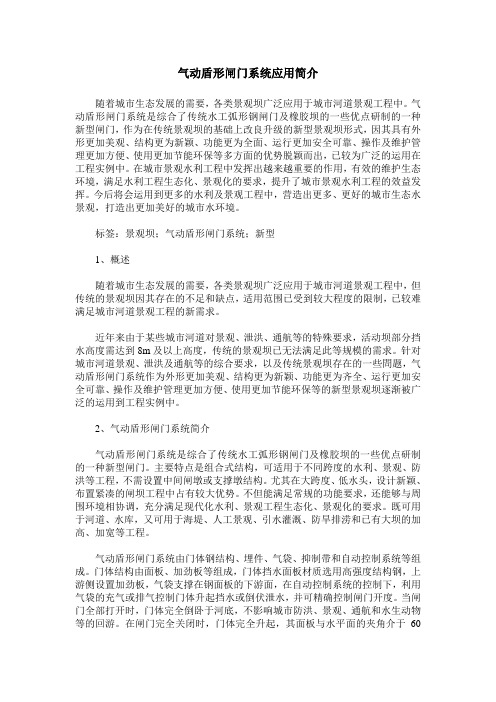

气动盾形闸门系统应用简介随着城市生态发展的需要，各类景观坝广泛应用于城市河道景观工程中。

气动盾形闸门系统是综合了传统水工弧形钢闸门及橡胶坝的一些优点研制的一种新型闸门，作为在传统景观坝的基础上改良升级的新型景观坝形式，因其具有外形更加美观、结构更为新颖、功能更为全面、运行更加安全可靠、操作及维护管理更加方便、使用更加节能环保等多方面的优势脱颖而出，已较为广泛的运用在工程实例中。

在城市景观水利工程中发挥出越来越重要的作用，有效的维护生态环境，满足水利工程生态化、景观化的要求，提升了城市景观水利工程的效益发挥。

今后将会运用到更多的水利及景观工程中，营造出更多、更好的城市生态水景观，打造出更加美好的城市水环境。

标签：景观坝；气动盾形闸门系统；新型1、概述随着城市生态发展的需要，各类景观坝广泛应用于城市河道景观工程中，但传统的景观坝因其存在的不足和缺点，适用范围已受到较大程度的限制，已较难满足城市河道景观工程的新需求。

近年来由于某些城市河道对景观、泄洪、通航等的特殊要求，活动坝部分挡水高度需达到8m及以上高度，传统的景观坝已无法满足此等规模的需求。

针对城市河道景观、泄洪及通航等的综合要求，以及传统景观坝存在的一些問题，气动盾形闸门系统作为外形更加美观、结构更为新颖、功能更为齐全、运行更加安全可靠、操作及维护管理更加方便、使用更加节能环保等的新型景观坝逐渐被广泛的运用到工程实例中。

2、气动盾形闸门系统简介气动盾形闸门系统是综合了传统水工弧形钢闸门及橡胶坝的一些优点研制的一种新型闸门。

主要特点是组合式结构，可适用于不同跨度的水利、景观、防洪等工程，不需设置中间闸墩或支撑墩结构。

尤其在大跨度、低水头，设计新颖、布置紧凑的闸坝工程中占有较大优势。

不但能满足常规的功能要求，还能够与周围环境相协调，充分满足现代化水利、景观工程生态化、景观化的要求。

既可用于河道、水库，又可用于海堤、人工景观、引水灌溉、防旱排涝和已有大坝的加高、加宽等工程。

气动风门控制系统气动风门控制系统（一）产品概述KM-80 型井下风门控制装置，为矿用隔爆兼本质安全型产品，适用于煤矿井下风门控制，行人和矿车通过时由该控制装置实现风门的启闭。

同时，可配合我公司生产的无压风门使用，效果更好。

KM-80 （安全标志编号：20031731，防爆合格证编号：1032103）（二）技术特征输入电压：AC127V±15%输出电压：AC127V±15%最大输入电流：0.5A输入气压：0.3~0.8Mpa气缸直径：￠100mm气缸启闭时间：1~3 秒可调最小牵引力：80公斤（三）机械结构气缸、调速阀、二位五通阀、滑轮固定在机架上，牵引钢丝绳一端固定在风门的中部，另一端通过滑轮固定在机架上，机架固定在巷壁上。

（四）电气系统可编程控制器（PLC）安装在控制箱的主腔内，通过接线箱和接线喇叭口与外围设备联接。

控制箱位于A门（或B门）处，装置在机架上，指示灯1D、2D分别安装在A门和B门外侧。

B门A门（五）功能及工作原理（1）功能a)行人通过红外感应或单钮操作，风门自动启闭。

b)行车通过风门时，司机遥控（0~40米）风门自动打开或关闭，行车通畅无阻。

c)两风门间有电气闭锁，其中一侧开启，另一侧不能动作，并有对面风门开启指示信号。

d)风门启闭时间可调，速度可调。

e)风门可设定延时自动关闭。

（2）风门动力、机构工作原理风门动力来源于井下管网的压缩气体，气缸的活塞干上装有滑轮2 ，钢丝绳一端固定在支架上，另一端通过滑轮2和导向滑轮3 连接到风门中部。

当活塞杆缩回时钢丝绳抽动，将风门开启；当活塞杆伸出时，风门在弹簧力和巷道气压的作用下返回关闭，并将钢丝绳拉紧。

（3）气缸的气动工作原理动力气缸活塞杆的伸缩是通过连接与气缸上的防爆二位五通电磁阀，改变压缩气体的进气方向来控制的，其原理是来自井下气源的压缩气体，经空气滤清器、油雾器后通过二位五通阀和单向节流阀进入气缸，将气缸活塞杆推出（或缩回），二位五通阀经过电控可改变其阀芯的位置，安装在气缸上的节流阀通过控制气体的流量控制风门的开闭速度。

TZMQ气动闸门使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动闸门简图二、气动闸门的基本结构三、结构性能四、气动闸门的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养闸门简图二、气动闸门的基本结构气动闸门主要有框体、闸板、托轮、气缸、行程开关等组成。

三、结构性能闸门的框体是闸门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联接和承受自重和物料重，因此由14—18#槽钢和6—10mm的钢板相对而成，同时要保证闸板在其内不受刮、碰影响的开关和翻转，供物料通过。

闸板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--12mm厚的钢板制成。

闸门托轮是为了减少在开关闸板时的摩擦力，达到易开关的目的，因此托轮安装时保证轮面都在同一水平面上，使每个托轮都均衡受力，托轮选用耐摸磨的尼龙材料车制。

气缸是闸板开关的动力源，其闸板的开关收气缸的伸缩来完成。

四、气动闸门的使用与保养气动闸门在使用前，首先检查其内部有无异物，卡刮闸板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆应灵活自如。

连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。

五、故障的检查与维修见下表：六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏，连接部件是否松动，调整好后再行安装。

2、安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷方向与活塞杆轴线一致。

3、无论采用何种安装型式，都必须保证缸体不变形，气缸的安装底座要有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。

4、气缸水平安置时，特别是长行程气缸，用水平仪进行三点位置（活塞杆全部伸出、中间及全部退回）检验。

5、速度调整，首先将速度控制阀（单向节流阀）的开度放在调整范围的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，最终速度不至撞击气缸盖为宜。
