6典型表面与典型零件加工工艺

机械制造工艺学车床所能加工的典型零件表面
1、圆锥面：车床可以加工出有多条斜面的圆锥面，以满足器件的密封需求。

2、圆柱面：车床可以加工出精密的圆柱面，以满足器件的连接需求。

3、无孔体零件：车床可以加工出各种各样的无孔体零件，用于装配机构以及加工零件的外形及尺寸要求。

4、内圆面：车床可以加工出内部各种圆形面，包括内部槽、内圆柱面、内轴承面等，以满足不同器件的安装需求。

5、放样圆弧面：车床可以加工出放样的直径圆弧面，以满足器件的精度要求。

6、圆柱锥面：车床可以加工出圆柱锥面的零件，用于装配各种复杂的构件。

7、圆锥孔：车床可以加工出有多条斜面的圆锥孔，以满足器件的安装需求。

8、齿轮的形面：车床可以加工出具有各种机器元件的齿轮，以满足机械传动的要求。

- 1 -。

典型零件加工工艺总结一、零件概述本次工艺总结以某机械加工企业的典型零件为例，该零件为传动轴，主要用于传递动力和运动。

零件材料为45号钢，具有一定的强度和耐磨性。

二、加工工艺流程1. 毛坯准备：根据零件图纸，制备毛坯。

本例中，采用直径为Φ50mm的45号钢棒料，长度略大于图纸要求。

2. 粗加工：对毛坯进行粗车和粗铣，初步去除余量，加工出大致的几何形状。

3. 半精加工：进一步精加工，使零件达到半成品状态，为精加工做准备。

4. 精加工：对零件进行精车、精铣和磨削等加工，确保尺寸精度和表面粗糙度达到要求。

5. 热处理：对精加工后的零件进行淬火和回火处理，提高其力学性能。

6. 质量检测：对处理后的零件进行全面的质量检测，确保满足图纸要求。

7. 表面处理：根据需要，对零件进行喷漆、镀铬等表面处理，以提高其耐腐蚀性和美观度。

8. 包装入库：将处理后的零件进行包装，并存入成品库。

三、工艺总结1. 优点：a. 采用了合理的加工顺序，保证了加工质量和效率。

b. 使用了先进的数控机床和加工中心，提高了加工精度和自动化程度。

c. 对关键尺寸进行了有效的质量检测和控制，确保了产品的一致性和可靠性。

2. 不足之处：a. 在热处理环节中，部分零件出现了裂纹，需要进一步优化热处理工艺参数。

b. 在表面处理环节中，部分零件表面处理效果不佳，需加强表面处理质量控制。

3. 改进措施：a. 对热处理工艺进行优化，调整淬火和回火温度、时间等参数，减少裂纹的产生。

b. 加强表面处理设备维护和质量控制，提高表面处理效果。

c. 在质量检测环节中增加抽检频次，及时发现并处理不合格品，提高产品质量稳定性。

四、结论通过对典型零件的加工工艺总结，我们可以得出以下结论：在机械加工过程中，要注重加工顺序的合理安排、先进设备的选用、关键尺寸的质量检测和控制等方面；同时也要关注热处理和表面处理等环节中存在的问题，并采取相应的改进措施，以提高零件的加工质量和效率。

典型零件制造工艺一、前言典型零件制造工艺是机械制造领域中的重要内容，其涉及到材料的选择、加工方式的确定、设备的选择和加工精度等方面。

本文将详细介绍典型零件制造工艺，包括铸造、锻造、冲压、机加工等方面。

二、铸造铸造是指将金属或非金属熔化后倒入模具中，经过凝固后得到所需形状和尺寸的零件。

铸造分为砂型铸造、压力铸造和精密铸造等多种类型。

1. 砂型铸造砂型铸造是指用砂做模具，将熔化的金属倒入模具中，待冷却凝固后取出成型的一种方法。

其步骤包括：（1）设计模具：根据零件图纸设计好模具，并确定好每个部位所使用的材料。

（2）制作芯子：根据零件图纸制作好芯子，并在芯子表面涂上防粘剂。

（3）制作模板：根据设计好的模具尺寸和形状，在木板上切割出相应大小和形状的板块。

（4）制作模具：将制作好的模板放入砂箱中，把芯子放入模板内，再倒入一定数量的砂子，在表面压实。

（5）浇注铸件：在砂型上开孔，将熔化的金属倒入孔口中，待冷却后取出铸件。

2. 压力铸造压力铸造是指将金属液体通过高压喷射到模具中形成零件的一种方法。

其步骤包括：（1）设计模具：根据零件图纸设计好模具，并确定好每个部位所使用的材料。

（2）加热金属：将所需金属加热至液态状态。

（3）注射成型：将液态金属通过高压喷射到模具中，待冷却后取出铸件。

3. 精密铸造精密铸造是指采用特殊工艺，在高温下将金属液体注入陶瓷或合金型芯中进行凝固成型的一种方法。

其步骤包括：（1）设计模具：根据零件图纸设计好模具，并确定好每个部位所使用的材料。

（2）制作芯子：根据零件图纸制作好芯子，并在芯子表面涂上防粘剂。

（3）注射成型：将液态金属通过高压喷射到模具中，待冷却后取出铸件。

三、锻造锻造是指将金属材料加热至一定温度后，通过压力使其发生塑性变形的一种方法。

锻造分为自由锻造、模锻和冷锻等多种类型。

1. 自由锻造自由锻造是指在无模具的情况下，将金属材料加热至一定温度后，通过人工或机械压力进行塑性变形的一种方法。

典型零件机械加工工艺过程1轴类零件加工分析(1)轴类零件加工的工艺路线1)基本加工路线外圆加工的方法很多，基本加工路线可归纳为四条。

①粗车—半精车—精车对于一般常用材料，这是外圆表面加工采用的最主要的工艺路线。

②粗车—半精车—粗磨—精磨对于黑色金属材料，精度要求高和表面粗糙度值要求较小、零件需要淬硬时，其后续工序只能用磨削而采用的加工路线。

③粗车—半精车—精车—金刚石车对于有色金属，用磨削加工通常不易得到所要求的表面粗糙度，因为有色金属一般比较软，容易堵塞沙粒间的空隙，因此其最终工序多用精车和金刚石车。

④粗车—半精—粗磨—精磨—光整加工对于黑色金属材料的淬硬零件，精度要求高和表面粗糙度值要求很小，常用此加工路线。

2)典型加工工艺路线轴类零件的主要加工表面是外圆表面，也还有常见的特特形表面，因此针对各种精度等级和表面粗糙度要求，按经济精度选择加工方法。

对普通精度的轴类零件加工，其典型的工艺路线如下：毛坯及其热处理—预加工—车削外圆—铣键槽—（花键槽、沟槽）—热处理—磨削—终检。

(1)轴类零件的预加工轴类零件的预加工是指加工的准备工序，即车削外圆之前的工艺。

校直毛坯在制造、运输和保管过程中，常会发生弯曲变形，为保证加工余量的均匀及装夹可靠，一般冷态下在各种压力机或校值机上进行校值，(2)轴类零件加工的定位基准和装夹1）以工件的中心孔定位在轴的加工中，零件各外圆表面，锥孔、螺纹表面的同轴度，端面对旋转轴线的垂直度是其相互位置精度的主要项目，这些表面的设计基准一般都是轴的中心线，若用两中心孔定位，符合基准重合的原则。

中心孔不仅是车削时的定为基准，也是其它加工工序的定位基准和检验基准，又符合基准统一原则。

当采用两中心孔定位时，还能够最大限度地在一次装夹中加工出多个外圆和端面。

2）以外圆和中心孔作为定位基准（一夹一顶）用两中心孔定位虽然定心精度高，但刚性差，尤其是加工较重的工件时不够稳固，切削用量也不能太大。

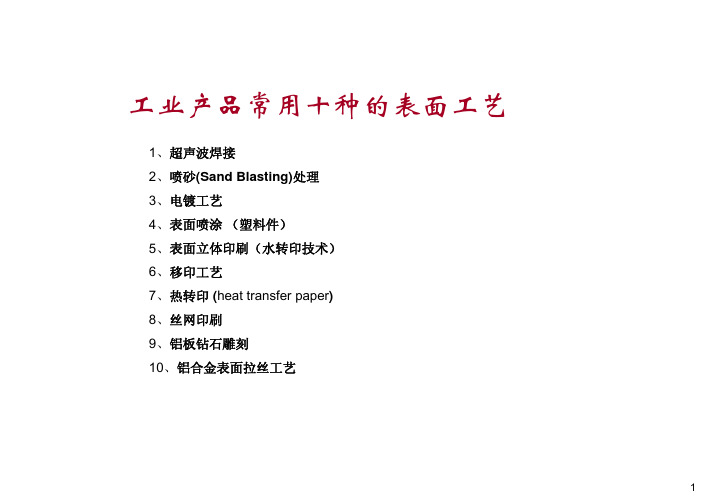

工业产品常用十种的表面工艺1、超声波焊接2、喷砂(Sand Blasting)处理3、电镀工艺4、表面喷涂（塑料件）5、表面立体印刷（水转印技术）6、移印工艺7、热转印(heat transfer paper)8、丝网印刷9、铝板钻石雕刻10、铝合金表面拉丝工艺超声波焊接超声波焊接超声波焊接是熔接熟塑性塑料制品的高科技技术，各种熟塑性胶件均可使用超声波熔接处理，而不需加溶剂、粘接剂或其他辅助品。

其优点是增加多倍生产率、降低成本，提高产品质量。

超声波塑胶焊接原理是由发生器产生20KHZ （或15KHZ ）的高压、高频信号、通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及内在分子间的磨擦而使传处到接口的温度升高，当温度达到此工件本身的熔点时，使工作接口迅速溶化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形成完美的焊接。

喷砂(Sand Blasting)处理喷砂(Sand Blasting)处理在金属表面的应用是非常普遍的，原理是将加速的磨料颗粒向金属表面撞击，而达到除锈、去毛刺、去氧化层或作表面预处理等，它能改变金属表面的光洁度和应力状态。

而一些影响喷砂技术的参数是需要留意的，如磨料种类、磨料粒度、喷射距离、喷射角度和速度等。

除了喷砂处理外，拋丸处理亦是其中喷砂(Sand Blasting)处理的一个很好选择。

喷砂工艺可分为气压喷枪及叶轮拋丸两种。

喷砂工艺的优点在于它能够除披峰、去除在压铸、冲压、火焰切割和锻压后的毛刺，对较薄工件及有毛孔的毛刺效果更好，它可清理砂铸过程残余的砂粒、清理铸铁件或钢材的锈渍、清理热处理、烧悍、热锻、辗压等热工序后的除氧化皮。

另外，在涂层应用上，它可把现有的涂料或保护层除去，在覆盖铸件上的缺陷如龟裂或冷纹，提供光泽表面。

喷砂工艺加在零件表面应力上，它能提供一致性的粗化表面，上油及喷涂效果，在高应力的金属件如弹簧和连接杆经局部被不断敲打，会产生变形并呈现强化现象。

典型加工工艺总结
一、简介
加工工艺是将原材料转化为成品的过程，涉及到一系列的机械和物理操作。

不同的材料、产品类型和制造要求需要不同的加工工艺。

在制造业中，加工工艺的选择、优化和创新对于提高产品质量、降低成本、增强市场竞争力至关重要。

二、典型加工工艺
1. 铸造工艺：铸造是一种将液态金属倒入模具中，待其冷却凝固后形成所需形状的工艺。

铸造工艺广泛应用于生产各类金属零件，如铸铁、铸铝等。

2. 锻造工艺：锻造是将热塑性状态的金属坯料通过压力加工制成所需形状和大小的工艺。

锻造可以提高金属的机械性能，广泛用于制造飞机、汽车和船舶等重型设备的零部件。

3. 焊接工艺：焊接是一种通过熔融金属或焊料，将分离的金属连接成一个整体的工艺。

焊接具有工艺简单、成本低等优点，广泛应用于建筑、造船、汽车制造等领域。

4. 切削加工工艺：切削加工是通过切削工具去除材料，形成所需形状和尺寸的工艺。

切削加工包括铣削、车削、钻孔等多种操作，广泛应用于机械制造、电子设备等领域。

5. 表面处理工艺：表面处理是对产品表面进行涂装、电镀、喷涂等处理的工艺。

表面处理可以提高产品的美观度、耐腐蚀性和耐磨性，广泛应用于建筑、家具、汽车等行业。

三、总结
加工工艺是制造业的核心，对于产品的质量和性能至关重要。

在实际生产中，需要根据原材料的性质、产品的要求以及生产条件等因素，选择合适的加工工艺。

同时，随着科技的不断发展，加工工艺也在不断创新和改进，以提高生产效率、降低成本并满足市场的多样化需求。

典型的零件加工工艺过程零件加工工艺过程是一个复杂的过程，包括多个步骤和子步骤。

下面是一个典型的零件加工工艺过程的详细描述：1.原材料准备：首先，需要准备用于制造零件的原材料，如金属、塑料等。

这些原材料需要经过检验，以确保其符合制造要求。

2.毛坯制造：对于一些需要大型初始坯料的零件，毛坯需要在加工前进行制造。

这可以通过铸造、锻造、焊接等方式进行。

3.零件设计：根据产品需求，对零件进行详细设计。

这包括确定零件的形状、尺寸、材料和表面粗糙度等。

4.工艺方案制定：根据零件的设计要求和制造条件，制定合理的工艺方案。

这包括确定所需的加工设备、刀具、夹具、工艺参数等。

5.粗加工：根据工艺方案，对毛坯或半成品进行粗加工，以初步去除多余的材料。

这包括切削、磨削、研磨等方法。

6.半精加工：在粗加工之后，进行半精加工以进一步完善零件的形状和尺寸。

这通常涉及到使用刀具和夹具对零件进行精细切削。

7.精加工：在半精加工之后，进行精加工以完成零件的最终形状和尺寸。

这包括使用刀具和夹具对零件进行精细切削和抛光。

8.检验：在精加工之后，对零件进行检验以确认其符合设计要求和质量标准。

这可以通过测量、试验、检测等方式进行。

9.装配：在检验合格后，将零件装配到其最终使用的设备或产品中。

这通常涉及到与其他零件的配合和连接。

10.调试和试验：在装配完成后，对整个产品或设备进行调试和试验，以确保其符合性能要求和质量标准。

11.成品检验：最后，对完成的产品进行最终检验，确认其符合预定的质量标准后才可出厂。

除了以上提到的加工工艺过程，还有热处理、表面处理等附加处理步骤。

这些步骤是为了改变零件内部的微观结构和性能，以满足特定的工作要求和使用环境。

例如，热处理可以提高材料的强度、硬度和耐磨性；表面处理可以增强材料的耐腐蚀性和美观性，同时提高其工作性能和使用寿命。

需要注意的是，零件加工工艺过程是一个复杂的过程，需要专业的技术人员和先进的设备来保证其质量和效率。

典型零件机械加工工艺与实例一、引言在制造业中，机械加工是一项至关重要的工艺，它用于将原材料加工成各种形状和尺寸的零件。

典型零件机械加工工艺是指那些在机械加工过程中常见且广泛应用的工艺方法。

本文将探讨几种典型的零件机械加工工艺，并提供实例进行说明。

二、铣削加工铣削加工是一种常见的机械加工工艺，通过旋转刀具将工件上的材料切削掉，从而得到所需形状和尺寸的零件。

铣削加工可以分为平面铣削、立铣、端铣等多种形式。

2.1 平面铣削平面铣削是将刀具与工件平行或近似平行于工件表面进行切削的加工方式。

它适用于平面、凸轮槽、直齿轮等零件的加工。

平面铣削的实例包括制作平面底座、平面销轴等。

2.2 立铣立铣是将刀具与工件垂直或近似垂直于工件表面进行切削的加工方式。

它适用于开槽、钻孔、倒角等零件的加工。

立铣的实例包括制作键槽、孔加工等。

2.3 端铣端铣是将刀具与工件端面进行切削的加工方式。

它适用于平面、凹槽、凸齿轮等零件的加工。

端铣的实例包括制作平面销轴端面、齿轮端面等。

三、车削加工车削加工是通过旋转工件，并将刀具沿工件轴向移动，将工件上的材料切削掉的加工方式。

车削加工可分为外圆车削和内圆车削两种形式。

3.1 外圆车削外圆车削是将刀具与工件外表面接触，并进行切削的加工方式。

它适用于制作轴、销轴、螺纹等零件。

外圆车削的实例包括制作轴、销轴等。

3.2 内圆车削内圆车削是将刀具放置在工件内部，并进行切削的加工方式。

它适用于制作孔、内螺纹等零件。

内圆车削的实例包括制作孔、内螺纹等。

四、钻削加工钻削加工是通过旋转刀具，使刀具的尖端与工件接触，并将工件上的材料切削掉的加工方式。

钻削加工适用于制作孔、沉孔等零件。

4.1 钻孔钻孔是将刀具的尖端放置在工件上，并进行切削的加工方式。

它适用于制作各种规格和深度的孔。

钻孔的实例包括制作螺纹孔、沉孔等。

五、铣床加工铣床加工是一种常用的机械加工工艺，它通过铣刀在工件上进行切削，得到所需形状和尺寸的零件。
