悬挑式钢平台方案

在办公楼楼上部结构施工过程中，为保证楼层内大量钢管、扣件、模板等周转设备材料顺利及时向上传递，办公楼每层各设置两个悬挑钢平台，钢平台每层翻转使用。

一、悬挑钢平台的设计、制作、加工①悬挑钢平台的设计经过精确计算，以保证斜拉钢丝绳的受力要求，以及钢平台自身构件的刚度要求，连接节点的安全。

②悬挑钢平台在加工过程中按设计图纸要求进行，其加工尺寸和焊缝厚度、质量应执行严格的复核、验收制度。

加工后的钢平台应除锈后以防锈漆二度处理。

二、悬挑平台安装①悬挑钢平台由塔机进行吊装转移。

②将平台吊运到位以后，将钢索与吊耳连接。

③悬挑钢平台的安装由专业起重工进行操作。

④悬挑钢平台由专人在施工过程中进行保养，特别是对卸扣、钢丝绳等主要部位。

⑤悬挑钢平台上严禁乱堆材料，长度不得大于4米，不得超重（不大于1.5t）⑥吊运零星扣件、材料时使用专用吊斗。

三、悬挑平台构造1）设计极限荷载为2T，为安全考虑，钢平台实际使用荷载控制在1.5T。

2）悬挑钢平台以4根φ20钢绞线悬挑与上层剪力墙上，钢丝绳与梁通过不小于φ20（圆钢）做成的吊环连接，连接部位应使用卡环。

3）3根梁采用10#槽钢，梁上焊φ4.8钢管，间距为500mm，上铺18mm 厚胶合板，栏杆为钢管与槽钢焊接，间距为1000mm，立杆上附两道水平杆，栏杆刷红白相间油漆，栏杆外围采用九夹板围护。

5）所有焊缝应饱满、牢固，符合规范要求，连接处另加保险钢丝绳两道，每根钢丝绳用4只YT-22钢丝夹具卡牢。

与剪力墙固定端应栓牢。

夹板与水平钢管用8号铁丝捆扎牢。

四、悬挑平台主要杆件计算1、梁计算恒荷载采用5根10#槽钢，自重780N/m×5=3900 N/m钢管与夹板以600N/m2计，600N/m2×3.4m=2040 N/m=2000×9.8/4=4900 N/m施工活荷载（可变载）以2000kg计，q4荷载设计值3900 N/m×1.2+2040 N/m×1.2+4900 N/m×1.4=4680 N/m＋2448 N/m＋6860 N/m=13988N/m按单跨简支梁，承受均布荷载计算弯距。

悬挑式钢平台搭设方案
1、根据工程需要，采用悬悬挑式钢平台搭转运材料；
2、悬挑式钢平台的支点放在剪力墙上，拉结点放在上两层
的梁上，预留洞内拉结，构造临边各设前后两道Φ21.5，6×37+1钢丝绳设3个Φ21.5绳卡固定，采用Φ32的
花兰螺丝调节在建筑物锐角利口系钢丝绳处加PVC管
衬垫；
3、钢平台左右两侧装设两道固定的防护栏杆，加设小眼安
全网封闭；
4、钢平台吊装：需待横梁支撑点固定，接好钢丝绳，调整
完毕，经检查验收，方可松卸起重吊钩,上下操作；5、钢平台使用：在钢平台使用前，应在工地主管、安全员、
操作人员，检查验收后方可使用；
6、操作平台上的限载值为500公斤，操作平台上人员和物
料的总重量严格超过设计的允许荷载；
7、在操作平台上堆料配备专人监督，工长、安全员随时检
查。

附悬挑式钢平台计算书：
检查验收表
检查验收表。

悬挑钢平台⽅案悬挑钢平台⽅案斜拉式物料翻转钢平台是⼀种在⾼层建筑施⼯中使⽤的物料翻转临时设施，通过悬挑出结构⽴⾯使楼层内拆下的钢管、⽊料、各类零配件有⼀个临时搁置平台，并依靠塔式起重机吊运翻转⾄上部楼层。

1.特点1.1 斜拉式物料翻转钢平台采⽤型钢焊接⽽成，适⽤于⼟建结构施⼯阶段材料（钢管、⽊料、钢（⽊）模板、⼩型施⼯器械、配件等）翻转使⽤。

3. 原理和构造3.1 受⼒体系(1) 本钢平台采⽤槽钢焊接的平⾯⾻架作为受⼒平台，采⽤⼀端搁置，另⼀端斜拉索斜向拉结于结构的⽅法，使钢平台悬挑于建筑⽴⾯外。

(2) 斜拉式物料翻转钢平台受⼒体系如下：施⼯材料堆载及平台⾃重—→横向槽钢次梁—→纵向槽钢主梁①—→吊⽿—→承重钢索—→附着结构的拉结件—→建筑结构②—→搁置于楼⾯的受⼒点钢材之间⼒传递通过焊缝。

3.2 布置和尺⼨(1) 斜拉钢平台平⾯布置根据建筑结构体型，布置于框架结构建筑的外⽴⾯楼板边沿，如此便于搬运物料。

(2) 钢平台应悬挑出结构⽴⾯4.5~5m，如此，垂直物料翻转吊运可以避开外脚⼿架的1.2~1.5⽶宽度，翻转⾄上部楼层。

(3)钢平台平⾯尺⼨应能满⾜⼀定数量建筑施⼯材料的临时堆放和吊运⽅便；但平台尺⼨不宜过⼤，这样会增加钢平台⾃重、浪费钢材；尺⼨也不宜过⼩，⾃重过轻遇⼤风天⽓，⾼层建筑向上的拔风会使外挑平台空载时振动较⼤，对安全使⽤造成⼀定影响。

综合考虑上述因素，钢平台尺⼨外挑长度为4.5~5⽶，宽度为2.2~3⽶（根据住宅建筑阳台通常设计宽度确定）。

平⾯布置及⽴⾯详见图gpt-01、gpt-02。

4. 基本构造(1)钢平台主钢梁采⽤热轧18#槽钢，横向次梁采⽤热轧12#槽钢，次梁连接杆采⽤热轧8#槽钢，焊缝采⽤4mm，E43焊条，平台⾯为4厚花纹钢板，与型钢主次梁结构点焊固定。

构造详见图gpt-03、gpt-05。

(2)钢平台主梁两端采⽤20厚钢板制作吊⽿，⽤以起吊和承重，钢平台主梁和搁置钢梁采⽤250×250×10连接钢板焊接。

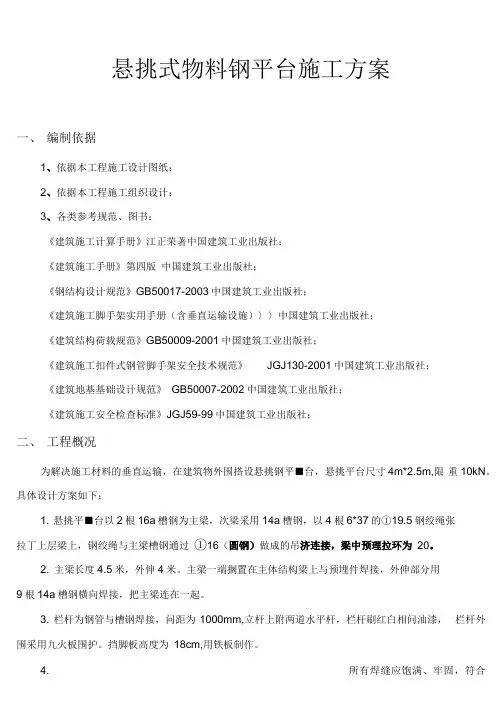

悬挑式物料钢平台施工方案一、编制依据1、依据本工程施工设计图纸；2、依据本工程施工组织设计；3、各类参考规范、图书：《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）〉〉中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；二、工程概况为解决施工材料的垂直运输，在建筑物外围搭设悬挑钢平■台，悬挑平台尺寸4m*2.5m,限重10kN。

具体设计方案如下：1. 悬挑平■台以2根16a槽钢为主梁，次梁采用14a槽钢，以4根6*37的①19.5钢绞绳张拉丁上层梁上，钢绞绳与主梁槽钢通过①16（圆钢）做成的吊济连接，梁中预理拉环为20。

2. 主梁长度4.5米，外伸4米。

主梁一端搁置在主体结构梁上与预埋件焊接，外伸部分用9根14a槽钢横向焊接，把主梁连在一起。

3. 栏杆为钢管与槽钢焊接，问距为1000mm,立杆上附两道水平杆，栏杆刷红白相问油漆，栏杆外围采用九火板围护。

挡脚板高度为18cm,用铁板制作。

4. 所有焊缝应饱满、牢固，符合规范要求，钢绞绳用花篮螺栓M20,火板与水平■钢管用8号铁丝捆扎牢固5. 如果本卸料平台搁置于阳台上，必须在框架梁垫以垫块，保证卸料平台在钢丝绳拉力作用下，阳台不受力。

三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。

2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

目录1编制说明-------------------------------------------------------NO1 2工程概况-------------------------------------------------------NO1 3编制依据-------------------------------------------------------NO3 4施工部署-------------------------------------------------------NO3 5施工进度计划---------------------------------------------------NO7 6施工准备与资源配置计划-----------------------------------------NO7 7施工方法及工艺要求---------------------------------------------NO8 8主要施工管理计划----------------------------------------------NO13 8.1进度管理计划------------------------------------------------NO13 8.2质量管理计划------------------------------------------------NO14 8.3安全管理计划------------------------------------------------NO16 8.4环境管理计划------------------------------------------------NO19 8.5成本管理计划------------------------------------------------NO21 9计算书--------------------------------------------------------NO22 10附表------------------------------------------------------NO29-29 危险源辨识、风险评价及风险控制措施清单吉林龙城帝景03-3地块悬挑式物料钢平台专项施工方案1 编制说明1.1本方案为龙城帝景03-3地块悬挑式物料钢平台施工作业指导书。

悬挑钢平台施工方案及计算书(一)、悬挑式钢平台：悬挑式钢平台是指可以吊运和搁置于楼层边的用于接送物料和转运模板等的悬挑式操作平台，通常采用钢构件制作，如图所示。

悬挑式钢平台，必须符合下列规定：1, 悬挑式钢平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动，计算书及图纸应编入施工组织设计。

2, 悬挑式钢平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。

3, 斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的第一道均应作单道受力计算。

4, 应设置4个经过验算的吊环。

吊运平台时应使用卡环，不得使吊钩直接钩挂吊环。

吊环应用甲类3号沸腾钢制作。

5, 钢平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于3个。

建筑锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。

6, 钢平台左右两侧必须装置固定的防护栏杆。

7, 钢平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。

8, 钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。

(二)、基本要求、概念受料平台为该层的构筑物支撑材料及模板材料传递给上一层结构施工的材料所需的临时性工序，但该悬挑平台，悬挑较大、较宽，仅依赖根部砥柱、外挑部纯属钢丝绳受力的概念。

因此必须达到自身刚度和稳定性，和达到足够的承载力；在施工过程中，荷载不超过1.0吨，在各种荷载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇晃式扭曲等现象，以确保安全。

(三)、材料选用(1) 主梁采用14工字钢，次梁采用14工字钢[其材质应符合JGJ80-01的技术条件；（2）钢材采用Q265镇静钢，焊条采用E50型；（3）焊缝抗拉为2级，抗压为3级，焊缝高度不小于6mm；（4）吊环钢筋为A3一级钢；（5）铺板为木质脚手板,围护栏杆为钢管及竹笆片。

(四)、架设与拆除：1、该悬挑架层高3.6m，现为二层作拉结点。

九峰农民还建社区B、C地块（8#、9#、10#楼）屋面悬挑钢平台施工方案编制人：审核人：审批人：编制单位：民族建设集团有限公司编制时间：2019年8月目录第一章工程概况 1 第二章编制依据 1 第三章屋面悬挑钢平台脚手架方案选型 2 第四章施工准备 5 第五章施工工艺过程 6 第六章悬挑钢平台的验算 11第一章工程概况九峰农民还建社区B、C地块（8#、9#、10#楼）施工工程位于东湖技术开发区光谷三路以东、百合路以北、森林大道以南。

本公司承建8#、9#、10#楼地上部分，地上33层，建筑总高度99.30m，建筑层高3m为一类高层住宅，耐火等级一级，设计使用年限50年。

合同金额为8379.862744万元，总建筑面积44261.76㎡，其中8#楼地上建筑面积15844.45㎡，9#楼地上建筑面积15844.45㎡ ,10#楼地上建筑面积12572.86㎡。

计划开工日期为2019年3月28，计划竣工日期为2020年9月20日，总工期760天。

建设单位：武汉光谷建设投资有限公司勘察单位：武汉丰达地质工程有限公司设计单位：武汉智业建筑设计有限公司监理单位：宜昌宏业工程项目管理有限公司施工单位：民族建设集团有限公司本工程结构形式为剪力墙结构，结构的安全等级为二级，结构设计使用年限均为50年。

抗震设防类别均为丙类，抗震设防烈度6度，剪力墙及框架的抗震等级为三级。

本工程基础采用板式筏板基础，地基基础的设计等级为甲级。

砼等级：圈梁、构造柱、过梁砼为C25，剪力墙框架柱有C35、C40、C45，梁板为C30、C35。

第二章编制依据1、《武汉光谷建设投资有限公司安全管理办法》2、建设工程安全生产管理规范国务院令第393号3、建筑结构荷载规范 GB50009-20154、建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-20115、建筑施工安全检查标准 JGJ 59-20116、建筑施工高处作业安全技术规范 JGJ 80-20167、《建筑施工手册》（第5 版）8、本工程施工图纸第三章屋面悬挑钢平台脚手架方案选型3.1.屋面悬挑钢平台基本情况本工程8#、9#、10#楼地上部分33层，建筑总高度99.30m，建筑层高3m 为一类高层住宅，因8楼、9楼、10#楼屋面有部分外挑梁板，需在33层搭设悬挑钢平台，便于屋面悬挑梁板模板支撑专业。

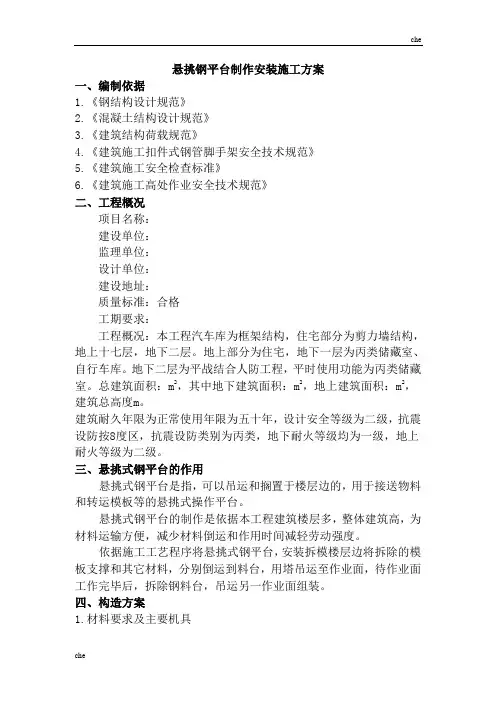

悬挑钢平台制作安装施工方案一、编制依据1.《钢结构设计规范》2.《混凝土结构设计规范》3.《建筑结构荷载规范》4.《建筑施工扣件式钢管脚手架安全技术规范》5.《建筑施工安全检查标准》6.《建筑施工高处作业安全技术规范》二、工程概况项目名称：建设单位：监理单位：设计单位：建设地址：质量标准：合格工期要求：工程概况：本工程汽车库为框架结构，住宅部分为剪力墙结构，地上十七层，地下二层。

地上部分为住宅，地下一层为丙类储藏室、自行车库。

地下二层为平战结合人防工程，平时使用功能为丙类储藏室。

总建筑面积：m2，其中地下建筑面积：m2，地上建筑面积：m2，建筑总高度m。

建筑耐久年限为正常使用年限为五十年，设计安全等级为二级，抗震设防按8度区，抗震设防类别为丙类，地下耐火等级均为一级，地上耐火等级为二级。

三、悬挑式钢平台的作用悬挑式钢平台是指，可以吊运和搁置于楼层边的，用于接送物料和转运模板等的悬挑式操作平台。

悬挑式钢平台的制作是依据本工程建筑楼层多，整体建筑高，为材料运输方便，减少材料倒运和作用时间减轻劳动强度。

依据施工工艺程序将悬挑式钢平台，安装拆模楼层边将拆除的模板支撑和其它材料，分别倒运到料台，用塔吊运至作业面，待作业面工作完毕后，拆除钢料台，吊运另一作业面组装。

四、构造方案1.材料要求及主要机具所有的槽钢、钢丝绳、钢管、焊条、胶合板质量及其型号必须符合材料的要求。

钢丝绳、槽钢、钢丝绳、焊条有合格证。

安全带等均符合有关规定要求。

主要机具：塔吊、电焊机，经检验满足使用。

2.设计构造钢平台搭设在楼层的外侧，位置在保证安全的前提下，尽量方便楼层内的材料运输，卸料平台设计为悬挑式钢平台，规格为 3.8m×1.8m×1.2m（长×宽×高）平台水平钢梁(主梁)悬挑长度3.80m，悬挑水平钢梁间距(平台宽度)1.8m。

次梁采用[14号槽钢，主梁采用[16槽钢，次梁间距1.20m。

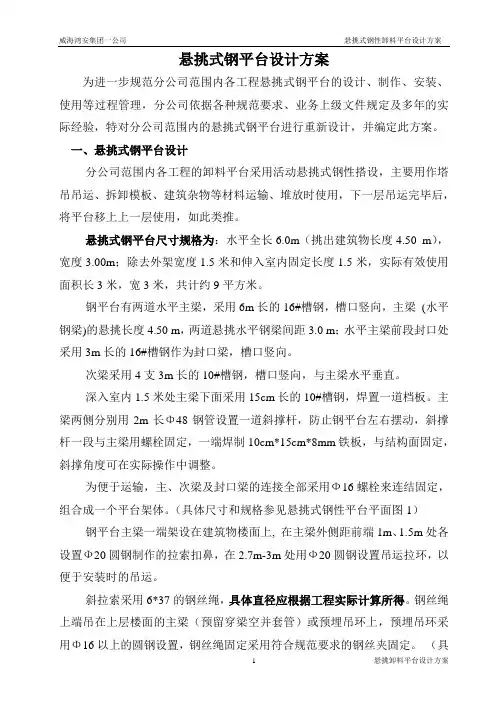

悬挑式钢平台设计方案为进一步规范分公司范围内各工程悬挑式钢平台的设计、制作、安装、使用等过程管理，分公司依据各种规范要求、业务上级文件规定及多年的实际经验，特对分公司范围内的悬挑式钢平台进行重新设计，并编定此方案。

一、悬挑式钢平台设计分公司范围内各工程的卸料平台采用活动悬挑式钢性搭设，主要用作塔吊吊运、拆卸模板、建筑杂物等材料运输、堆放时使用，下一层吊运完毕后，将平台移上上一层使用，如此类推。

悬挑式钢平台尺寸规格为：水平全长6.0m（挑出建筑物长度4.50 m），宽度3.00m；除去外架宽度1.5米和伸入室内固定长度1.5米，实际有效使用面积长3米，宽3米，共计约9平方米。

钢平台有两道水平主梁，采用6m长的16#槽钢，槽口竖向，主梁(水平钢梁)的悬挑长度4.50 m，两道悬挑水平钢梁间距3.0 m；水平主梁前段封口处采用3m长的16#槽钢作为封口梁，槽口竖向。

次梁采用4支3m长的10#槽钢，槽口竖向，与主梁水平垂直。

深入室内1.5米处主梁下面采用15cm长的10#槽钢，焊置一道档板。

主梁两侧分别用2m长Φ48钢管设置一道斜撑杆，防止钢平台左右摆动，斜撑杆一段与主梁用螺栓固定，一端焊制10cm*15cm*8mm铁板，与结构面固定，斜撑角度可在实际操作中调整。

为便于运输，主、次梁及封口梁的连接全部采用Ф16螺栓来连结固定，组合成一个平台架体。

（具体尺寸和规格参见悬挑式钢性平台平面图1）钢平台主梁一端架设在建筑物楼面上, 在主梁外侧距前端1m、1.5m处各设置Ф20圆钢制作的拉索扣鼻，在2.7m-3m处用Ф20圆钢设置吊运拉环，以便于安装时的吊运。

斜拉索采用6*37的钢丝绳，具体直径应根据工程实际计算所得。

钢丝绳上端吊在上层楼面的主梁（预留穿梁空并套管）或预埋吊环上，预埋吊环采体尺寸参见附图）主梁伸入室内的一端，采用两道Ф18圆钢筋卡将槽钢与梁板固定，两道钢筋卡间距不得小于800mm，梁板预留穿丝孔，底面用8mm-10mm厚角钢垫板及双螺母固定。

悬挑式钢平台方案编制依据：采用国家现行规范JGJ59-99悬挑式钢平台采用[16和[10槽钢作主梁和次梁，上铺3㎜厚的花纹钢板，通过焊接与槽钢固定。

6×37φ18钢丝绳将钢平台与楼层拉结固定。

卸料钢平台外形尺寸2600㎜×4200㎜，在楼层搁置点处与预埋铁件或反梁钢筋焊接保证平台的稳定，防止晃动摇摆。

同时平台两侧次梁向楼层内延长1米搁置，并且平台本身放置在结构悬挑阳台板上，在阳台板上的搁置长度达到1800㎜，更增大了平台的稳定系数，计算是取在阳台上的搁置长度（不包括两侧次梁延长1米的搁置长度）为800㎜。

A、杆件计算：（1）次梁计算：永久荷载中的自重，采用[10槽钢时以100N/m计，铺板以400N/㎡计；施工活荷载（可变荷载）以1500 N/㎡计，按次梁承受均布荷载考虑，由于次梁带0.5m长悬臂故按下式计算弯矩：M=1/8ql2(1-λ2)2=1/8×(100+400×2.6+1500×2.6)×3.72×[1-(0.5/3.7)2]2=1/8×5040×13.69×0.96=8279.71N·m取M=8279.71N·m计算次梁弯曲强度M≤Wnf 查表得：[10槽钢Wx=39.7㎝3,钢材抗弯强度设计值为215N/㎜2M≤Wnf≤39.7×103㎜3×215 N/㎜2≤8535.5N·m因为M=8279.71N·m，所以次梁抗弯强度满足要求。

（2）主梁计算：按外侧主梁以钢丝绳吊点作支撑点计算。

为安全计，按里侧第二道钢丝绳不起作用，里侧槽钢亦不起作用计算。

将次梁传递的恒荷载和施工活荷载，加上主梁自重的恒荷载计算外侧主梁弯矩值。

主梁采用[16槽钢时，自重以200N/m计。

由于次梁悬臂，先计算次梁所传递的荷载，再将此荷载换算为等效均布荷载设计值，加上主梁自重的荷载设计值计算外侧主梁弯矩值。
