能源管理系统(EMS)(一)引言概述:能源管理系统(EMS)是一种全面管理和控制能源消耗的系统,可以实时监测能源使用情况,提高能源利用效率,降低环境污染。
本文将详细介绍EMS的重要性和功能,并探讨其在能源管理中的应用。
正文内容:1. 能源管理系统简介- 定义:能源管理系统是指通过综合利用计算机、通信和自动化技术,对能源使用进行全面的监测、管理和控制的系统。
- 目的:提高能源利用效率、降低能源成本、减少环境污染。
- 组成:传感器、数据采集系统、数据处理系统、监控与控制系统等。
2. 能源管理系统的重要性- 资源紧缺:能源是人类社会发展的重要基础,健全的能源管理系统可以帮助合理利用有限的能源资源。
- 环境保护:高效能源管理可以减少能源消耗和碳排放,有效降低环境污染。
- 经济效益:优化能源利用可以降低能源成本,在企业和个人层面创造经济效益。
3. 能源管理系统的功能- 监测与测量:通过传感器实时监测各种能源的使用情况,如电力、燃气、水等。
- 数据分析与报告:对所收集到的数据进行分析,生成能源使用报告,帮助用户了解能源消耗情况。
- 能源计划与优化:根据能源需求和供应情况,制定合理的能源计划,优化能源利用。
- 异常报警与故障处理:通过监测与分析,能及时发现能源使用异常和故障,并进行快速处理。
- 节能措施管理:根据数据分析结果,制定有效的节能措施,并监测其执行效果。
4. 能源管理系统的应用领域- 工业领域:对生产线能源消耗进行监控和管理,优化能源配置,提高生产效率。
- 商业建筑:监测和控制建筑能耗,实现智能化调控,降低能源成本。
- 公共设施:对公共交通、医疗设施、学校等的能源使用进行管理,实现能源节约。
- 居民生活:帮助居民了解能源使用情况,提供节能建议,促进低碳生活。
5. EMS未来发展方向- 基于云计算和大数据分析的能源管理系统:利用云计算将分布在不同地点的能源数据集中管理和分析,提高系统的智能化水平。
- 可再生能源整合:将可再生能源整合到能源管理系统中,提高系统的可持续性。
能源管理系统能源是支撑社会经济发展的重要基础,而能源管理系统作为一种利用技术手段提高能源利用效率和管理能源的方式,对于可持续发展和资源节约具有重要意义。
本文将就能源管理系统的概念、功能、应用等方面进行探讨。
一、能源管理系统的概念能源管理系统(Energy Management System,简称EMS)指通过应用信息技术手段对能源使用情况进行监测、分析、评价和优化,从而提高能源利用效率,实现能源节约,降低能源消耗和环境污染的一种系统。
该系统主要包括数据采集、数据处理、能源监测与分析、能源评价与优化等功能。
通过对能源消耗进行有效管理,能够帮助企事业单位提高能源利用效率,降低能源成本。
二、能源管理系统的功能1. 能源数据采集和监测:通过传感器和数据采集装置,能够实时监测、采集设备和系统的能源消耗数据,形成能源消耗历史记录。
2. 能源数据分析与评价:通过对采集的能源消耗数据进行分析,评价能源使用情况,找出能源消耗的异常情况和潜在节能改善机会。
3. 能源计量与核算:对采集的能源数据进行计量和核算,实现能源的全面管理和有效分配。
4. 能源诊断和优化:通过对能源数据的分析和评价,发现设备和系统存在的能源浪费问题,并提出改善方案,实现能源利用的最优化。
三、能源管理系统的应用1. 工业领域:能源管理系统在工业生产中的应用广泛,可以监测和优化生产设备的能源消耗,实现节能减排的目标。
2. 商业建筑:能源管理系统可以对商业建筑的照明、空调、暖通等系统进行监控和优化,降低能源的消耗。
3. 公共机构:能源管理系统可以应用于学校、医院、政府机关等公共机构,全面监测和管理能源消耗,实施节能政策。
4. 居民社区:能源管理系统可以在居民社区应用,对居民用水、用电、采暖等进行监测和管理,鼓励居民节约能源。
四、能源管理系统的价值1. 提高能源利用效率:能源管理系统可以监测能源消耗情况,帮助企事业单位实现能源的合理利用,降低能源浪费。

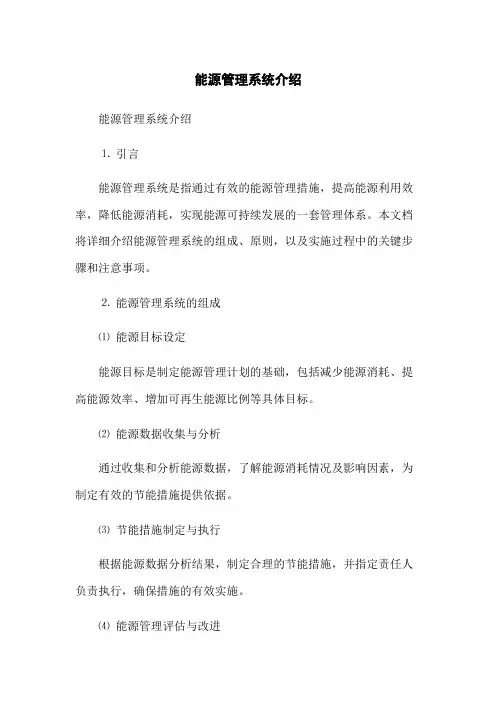

能源管理系统介绍能源管理系统介绍⒈引言能源管理系统是指通过有效的能源管理措施,提高能源利用效率,降低能源消耗,实现能源可持续发展的一套管理体系。
本文档将详细介绍能源管理系统的组成、原则,以及实施过程中的关键步骤和注意事项。
⒉能源管理系统的组成⑴能源目标设定能源目标是制定能源管理计划的基础,包括减少能源消耗、提高能源效率、增加可再生能源比例等具体目标。
⑵能源数据收集与分析通过收集和分析能源数据,了解能源消耗情况及影响因素,为制定有效的节能措施提供依据。
⑶节能措施制定与执行根据能源数据分析结果,制定合理的节能措施,并指定责任人负责执行,确保措施的有效实施。
⑷能源管理评估与改进定期对能源管理系统进行评估,包括能源性能评估、节能成果评估等,并根据评估结果进行改进。
⒊能源管理系统实施的关键步骤⑴能源审查对能源系统进行全面审查,确定能源的消耗情况、使用效率和潜在的改进空间,为能源管理系统的制定提供基础。
⑵能源政策制定制定能源管理政策,明确能源目标和实施策略,确保能源管理工作的规范性和可持续性。
⑶能源数据管理建立能源数据收集和管理的系统,确保能源数据的准确性和及时性,为能源管理决策提供支持。
⑷节能技术应用采用先进的节能技术设备,优化能源系统结构和运行方式,降低能源消耗,并提高能源利用效率。
⑸能源培训与沟通加强能源管理培训,提高员工的能源意识和管理能力,并加强与各部门的沟通合作,共同推动能源管理工作的开展。
⒋注意事项⑴合法合规能源管理系统的实施应符合相关法律法规,确保能源管理工作符合法律法规的要求。
⑵连续改进能源管理系统是一个不断改进的过程,应定期进行能源管理评估与改进,提高能源管理工作的效果和可持续性。
⑶制定明确的责任制明确能源管理工作的责任制,明确各环节的责任人和职责,确保能源管理措施的有效实施。
⑷定期报告定期编制能源管理报告,向上级主管部门汇报能源管理工作的进展情况,为决策提供参考依据。
附件:本文档涉及的附件可根据实际情况附上相应的能源数据报表、节能措施计划等相关文件。
能源管理系统能源管理系统:提高能源效率与降低运营成本的关键在面临全球能源紧张和环境污染问题的背景下,企业开始关注如何提高能源效率并降低运营成本。
能源管理系统作为一种先进的管理工具,能够帮助企业实现这一目标。
本文将介绍能源管理系统的概念、作用、应用案例以及未来发展趋势。
一、能源管理系统的概念能源管理系统是一种集信息技术、自动化技术、调度管理技术于一体的综合管理平台,旨在对企业能源进行全面、实时、动态的管理与控制。
该系统通过对水、电、气等各类能源的有效管理,提高能源利用效率,降低运营成本,实现企业可持续发展。
二、能源管理系统的作用1、优化能源配置:能源管理系统能够实时监测各生产设备的能源消耗情况,并根据实际生产需求进行合理调度,优化能源配置,减少能源浪费。
2、提高能源利用效率:通过对能源数据的采集、分析,能源管理系统能够发现能源利用的瓶颈,提出改进措施,提高能源利用效率。
3、降低运营成本:通过能源管理系统的智能化调度和控制,可以有效降低能源消耗,减少能源浪费,从而降低运营成本。
4、提升企业竞争力:实施能源管理系统可以帮助企业实现节能减排,提高企业经济效益和社会形象,增强企业竞争力。
三、能源管理系统的应用案例某制造企业引入能源管理系统后,通过对生产过程中水、电、气的全面监控和管理,实现了能源利用的精细化控制。
在系统实施一年内,该企业节约能源成本达20%,提高了生产效率和产品质量,同时也降低了环境污染。
四、未来发展趋势1、智能化:随着人工智能、大数据等技术的发展,能源管理系统将更加智能化,能够实现自适应、自学习的能源管理。
2、集成化:未来能源管理系统将实现更多功能集成,如生产管理、设备管理、环境监测等,为企业提供更加全面、高效的管理手段。
3、云端化:云技术的发展为能源管理系统的云端化提供了可能,实现数据共享、远程监控等功能,提高管理效率。
4、绿色化:随着环保意识的增强,绿色低碳将成为能源管理系统的重要发展方向,帮助企业实现可持续发展。
引言概述:
能源管理系统(EnergyManagementSystem,EMS)是一种集成化的系统,旨在通过监控、控制和优化能源使用,以提高能源效率、减少能源消耗和降低环境影响。
本文将进一步介绍能源管理系统的工作原理、应用范围、关键组成部分以及其在能源管理中的重要作用。
正文内容:
一、能源管理系统的工作原理
1.1能源数据收集与传输
1.2数据分析与计算
1.3能源消耗预测与模型建立
1.4能源效率优化方案制定
1.5监测与报告
二、能源管理系统的应用范围
2.1工业生产领域
2.2商业和服务业
2.3公共机构和建筑
2.4居民社区
2.5农业和农村地区
三、能源管理系统的关键组成部分
3.1传感器和数据采集设备
3.2数据存储和管理系统
3.3数据分析和决策支持工具
3.4控制与执行设备
3.5可视化与报告界面
四、能源管理系统在能源管理中的重要作用
4.1能源监测与诊断
4.2能源消耗分析与优化
4.3能源计划与调度
4.4能源政策制定
4.5能源效果评估与改进
五、总结
能源管理系统是一种强大的工具,能够帮助组织实现能源消耗的监测、优化和控制,从而降低能源成本、提高能源效率,并减少对环境的不良影响。
通过数据的采集、分析和决策支持,能源管理系统能够提供全面的能源管理解决方案。
随着能源问题的日益突出,能源管理系统的应用将在各个行业得到进一步推广和应用。
能源管理系统的使用教程能源管理系统是一种用于监控、控制和优化能源使用的工具,它可以帮助企业或组织更有效地管理能源消耗,降低能源成本,减少对环境的影响。
本文将介绍能源管理系统的基本概念、功能和使用方法,以帮助读者更好地理解和应用它。
一、能源管理系统的概念和作用能源管理系统是指一套软件系统,用于实时监控能源消耗、分析能源消耗模式、制定能源管理计划和优化能源使用。
它通常由计量采集系统、能源数据处理系统、能源分析系统和能源管理决策支持系统等模块组成。
能源管理系统的主要作用有:1. 监控能源消耗:能源管理系统可以采集不同的能源数据,如电、水、气等,实现对能源消耗的实时监控和记录,帮助用户了解能源使用情况。
2. 分析能源消耗模式:通过对能源数据的处理和分析,能源管理系统可以帮助用户发现能源消耗的规律性和异常情况,为制定节能方案提供科学依据。
3. 制定节能计划:根据能源消耗的数据和分析结果,能源管理系统可以制定合理的节能计划,包括设置能源消费目标、制定能源管理策略等。
4. 优化能源使用:能源管理系统可以提供实时的能源消耗数据,使用户能够及时发现和处理能源浪费和能源异常情况,进而优化能源的使用效率。
二、能源管理系统的功能能源管理系统通常具有以下功能模块:1. 数据采集:能源管理系统可以连接各种能源计量设备,实时采集能源消耗数据,如电量、水量、气量等。
2. 数据分析:能源管理系统可以对采集到的能源数据进行处理和分析,如计算能源消耗趋势、能源消耗占比等。
3. 报表生成:能源管理系统可以根据用户的需求,自动生成各种能源消耗报表,如能源消耗分析报告、能源消耗对比报表。
4. 能源计划:能源管理系统可以制定能源消耗目标,根据能源数据和分析结果,制定能源管理策略和节能计划。
5. 警报和报警:能源管理系统可以设置能源消耗的警戒线,当能源消耗超过设定值时,系统会自动发出警报,提醒用户进行处理。
6. 远程监控:能源管理系统可以通过互联网实现对远程设备的监控,用户可以随时随地查看能源消耗情况。
能源管理系统一、引言能源管理系统是一种集成化的系统,旨在监控、优化和控制能源使用。
随着全球对能源效率和可持续性的关注,越来越多的组织开始采用能源管理系统来提高能源效率、降低成本和减少环境影响。
二、能源管理系统的组成一个典型的能源管理系统由以下四个组成部分组成:1. 测量与监测:能源管理系统必须能够准确地衡量每种类型的能源使用情况,例如电力、燃气、水等。
2. 数据管理:数据管理包括对耗能设备的使用情况、运行参数以及每个设备的能源消耗量等数据进行管理和分析。
3. 分析与评估:分析与评估能源使用情况和相关成本,以支持能源效率的改善计划和有效的资源利用。
4. 控制与优化:通过能源管理系统控制设备的使用和监测能源的使用情况,实现能源使用的最优化和节省。
三、能源管理系统的优点1. 降低成本:能源管理系统可以帮助组织降低能源成本,并可帮助企业实现更环保的生产方式,以增加企业的竞争力和利润。
2. 增加效率:能源管理系统的实施可提高组织的能源效率和生产效率,并协助减少能源浪费和减少环境污染。
3. 增加安全性:能源管理系统可以提高设备的安全性和稳定性,提高设备的可靠性和寿命。
4. 环保:能源管理系统可提高组织的环保意识和承诺,减少环境污染和破坏,并减少社会对组织的负面影响。
四、能源管理系统的实施流程能源管理系统的实施流程原则上包括以下几个步骤:1. 确定目标:在实施能源管理系统之前,必须明确目标和预期结果。
目标可以是提高能源效率,减少能源成本或提高组织的环保责任和形象。
一旦确定了目标,就可以开始制定能源管理系统的实施计划。
2. 确定行动计划:根据能源管理系统的目标,制定一个详细的行动计划。
行动计划必须详细说明实施步骤和时间表,并列出需要的资源、财务、人力和技术。
3. 实施能源管理系统:根据行动计划,开始实施能源管理系统。
这个过程可能需要组织内外部的协作,包括寻找合适的供应商和服务提供商。
4. 测量和监测:实施能源管理系统后,开始测量和监测每种类型的能源使用情况。
能源管理系统简介:能源管理系统(Energy Management System,简称EMS)是一种用于监控、控制和优化能源使用的系统。
它结合了信息技术、通信技术和能源领域的专业知识,旨在提高能源利用效率、降低能源消耗和排放,为企业和个人实现可持续发展提供支持。
本文将介绍能源管理系统的工作原理、主要功能和应用前景。
一、工作原理能源管理系统通过采集、处理和分析能源使用数据,实现对能源系统的全面监控和管理。
其工作原理如下:1. 数据采集:EMS通过传感器和智能仪表采集能源系统中的数据,包括电力、水气、热能等各种能源的用量、流量、压力等信息。
这些数据将实时传输到中央控制系统中进行处理。
2. 数据处理:中央控制系统对采集到的能源数据进行处理和分析,得出能源使用情况的指标和趋势。
该系统通常配备了复杂的算法和模型,能够准确计算能源消耗、效率和成本等数据。
3. 数据分析:基于数据处理的结果,EMS可以进行深入的数据分析,找出能源系统中的问题和潜在优化点。
例如,它可以识别出能源浪费的区域、设备效率低下的原因,从而为改进和优化提供参考。
4. 智能控制:根据数据分析的结果,EMS可以实现对能源系统的智能控制。
它可以调整设备的运行参数、优化能源的供给与需求平衡,从而降低能源消耗和成本。
二、主要功能能源管理系统具备多种功能,以实现对能源的有效管理和控制。
以下是一些主要功能的介绍:1. 能源监测:EMS可以实时监测能源的使用情况,包括各个设备的能耗、电流负荷、用水量等。
通过监测,用户可以及时发现能源的异常情况,并采取相应的措施进行调整。
2. 能源统计:EMS可以对能源数据进行统计分析,包括每日、每周、每月、每年的能源消耗情况等。
通过比较和分析统计数据,用户可以了解能源的使用趋势和变化规律,以便制定相应的节能方案。
3. 能源优化:基于数据分析和模拟计算,EMS可以提出能源优化策略,并针对不同的场景和条件进行优化调整。
它可以通过优化设备的运行参数、调整能源的供需关系等方式,实现能源的高效利用。
能源管理系统能源管理系统概述能源管理系统简单的说就是把生产企业的能源消耗如:水、气(汽)、风、电的使用过程数据,监测、记录、分析、指导。
实时监控企业各种能源的详细使用情况,为节能降耗提供直观科学的依据,为企业查找能耗弱点,促进企业管理水平的进一步提高及运营成本的进一步降低。
使能源使用合理,控制浪费,达到节能减排,节能降耗,再创造效益的目的。
通过数据分析,可以帮助企业对每条生产线、每个工作班组以及主要耗能设备进行实时考核,杜绝浪费,并可以帮助企业进一步优化工艺,以降低单位能耗成本,提高企业综合竞争力。
为企业生产管理、计量管理、节能管理提高到一个新的概念。
能源管理系统的开发应用是我们对节能减排、节能降耗实现的一种行之有效的解决方案。
唐山天辰电器有限公司愿为我们共同的发展,共同的环境,实现节能环保,恢复保持绿色生态作出贡献。
第一卷能源管理系统的组成第二卷建立能源管理系统的意义第三卷能源管理系统方案第四卷能源管控系统界面案例行业应用案例>>>能源管理系统实现功能、方案第一卷能源管理系统的组成系统组成:服务器主机,以太网或者局域网连通的通讯网络,无线传输部分,有线传输部分和能源管理软件,各计量点(流量计、液位计、温度、压力等),电表等部分。
硬件组成:1、各个采集点的终端表(带485 通讯的流量计、电表等)。
2、采集和传输数据的集成箱。
3、可以通讯的有线网络。
4、上位机主机。
软件组成:1、终端表的通讯协议。
2、采集有线网络数据的接口程序。
3、采集无线网络的抄表软件。
4、适用的数据库。
5、分析和显示数据的能源管理软件。
界面显示:1、各个点的数据累计值和即时问询。
2、通过运算得到的能耗值。
3、具备导入导出功能,筛选和存储。
4、具备柔性的操作后台,支持后期维护和扩展。
5、最终按客户所需求的采控点,生成能源报表。
6、操作界面通过客户端访问,支持网络共享,具有管理员访问和维护功能。
能源管理系统结构示意图第二卷建立能源管理系统的意义在自动化技术和信息技术基础上建立的能源管理系统,以客观数据为依据,是冶金、化工、热力、电厂等能源消耗企业,实施节能降耗最根本的办法。
推广先进的能源管理系统应用理念。
改变传统的能源无科学依据的生产管理方式,是现代化大、中、小型企业先进的行之有效的重大管理措施,正成为各大公司各级管理者的共识。
建立能源管理中心系统的基本目的就是要在提高能源系统的运行、管理效率的同时,找到生产工艺能源消耗最佳工艺数据,为企业提供一个成熟的、有效的、使用方便的能源系统整体管控解决方案;一套先进的、可靠的、安全的能源系统运行、操作和管理平台。
并实现安全稳定、经济平衡、优质环保、监督考核的基本目标。
一.通过建设能源管理系统,我们将达到的目的:1、完善能源信息的采集、存储、管理和利用完善的能源信息采集系统,便于获得第一手运行工艺数据,实时掌握系统运行情况、及时采取调度措施,使系统尽可能运行在最佳状态,并将事故的影响降到最低。
在企业能源管理部门的指导下,对能源系统采用分散控制和集中管理。
针对能源工艺系统的分散和能源管理要求集中的特点, 建立能源管理系统可以满足能源工艺系统特点的分散控制和集中管理, 使企业的能源管理水平适应企业的战略发展需要。
2、减少能源管理环节,优化能源管理流程,建立客观能源消耗评价体系能源管理系统的建设,可实现在信息分析基础上的能源监控和能源管理的流程优化再造,实现能源设备管理、运行管理,有效实施客观的以数据为依据的能源消耗评价体系,计效考核,减少能源管理的成本,提高能源管理的效率,及时了解真实的能耗情况和提出节能降耗的技术和管理措施,向能源管理要效益。
3、减少能源系统运行管理成本,提高劳动生产率。
大型企业的能源系统规模较大,结构复杂。
传统的现场管理、运行值班和检修及其管理的工作量大,成本高。
能源中心的建设,将为企业的管理体制改革中发挥重要示范作用。
中小企业虽然测量点稍少一些,能源管理将更加直观有效。
系统的最终目标可以实现远程抄表统一监控,简化能源运行管理,减少日常管理的人力投入,节约人力资源成本,提高劳动生产率4、加快能源系统的故障和异常处理,提高对企业性能源事故的反应能力。
能源调度可以通过系统迅速从全局的角度了解系统的运行状况,发现故障点,以便及时采取措施,降低损失。
这在能源管理系统非常情况下特别有效。
通过优化能源调度和平衡指挥系统,节约能源和改善环境。
能源管系统的建成,将通过优化能源管理的方式和方法,改进能源平衡的技术手段,实时了解企业的能源需求和消耗的状况,使能源的合理利用达到一个新的水平。
为进一步对能源数据进行挖掘、分析、加工和处理提供条件数据是财富,数据可以成为信息,它将为企业的高端能源管理提供现实的可能性。
从上面可以看到,建设能源管理系统对提高能源系统运行和管理的水平,减少能源消耗,提高供能质量,强化和完善能源考核和评价体系,提高劳动生产率,改善环境质量,从而提高企业产品的市场竞争力,都具有良好的作用和效果。
二.能源管理系统功能概述能源管理系统根据生产工艺要求,一般设置流量(气体、蒸汽、液体流量计)、压力、温度、电力、动力等专业调度台,完成主要数据监视、技术分析、日报、月报、年报统计报表输出等功能以实现为完成生产指导制定运行方案等功能。
三.能源管理系统实现的功能1、数据采集系统功能将全厂的能源数据通过有线或无线方式采集进入中心系统,供数据监视、报警、数据分析、数据计算、数据统计等用。
2、监控系统功能通过能源管理中心显示界面,监控流量、压力、温度、电能等数据。
实现能源生产潮流监视、系统故障报警和分析。
作为能源的生产指挥控制中心,将负责日常的能源生产调度,保证主作业线正常有序的生产,并在突发事件期间实施能源应急调度策略,确保能源供应的安全稳定,达到节能增效。
3、能源管理功能将采集的数据进行归纳、分析和整理,结合生产计划的数据,进行能源管理工作,包括能源实绩分析管理、能源质量管理、能源成本费用管理、能源平衡管理、能源预测分析等。
形成能源管理报表。
第三卷能源管理系统方案唐山唐钢某公司项目:能源调度管理管理系统数据采集集成设备概况:设备用于公司能源调度管理系统的数据采集、集成。
以下为能源网络建设示意图:一、能源管理系统组成1、系统组成系统由能源调度中心、通信网络、现场传输设备、现场能源计量仪表四部分组成。
能源调度中心:由中心服务器(原PI 服务器)、数据库软件、GPRS 接收器等组成。
通信网络:移动GPRS网络。
现场传输设备:GPRS 传输模块,协议采集模块。
现场能源计量仪表:现场流量计,液位计,电表等终端表。
2、能源调度中心配置能源调度中心设备主要由数据服务器、存储数据库软件、无线通讯接口软件、上位机软件组成。
3、通信平台及设备现场设备使用GPRS 传输。
能源调度中心服务器(原PI 服务器)下设一个GPRS 接收模块进行数据通信。
1 个GPRS 接收模块可以与多个终端GPRS 发射器进行数据通信。
4、现场能源计量设备现场能源计量设备为流量计、温度、压力变送器、电度表及GPRS 数据传输模块等5、设备清单检测中心单套的GPRS 监测装置配置二、系统功能系统可以显示瞬时流量,累积流量,介质温度压力值,液位、电能等数据,具有年报表,月报表,日报表功能1、系统功能(1)、主动问询功能:能源调度中心主动问询获取各监测站被监测的数据(包括流量、温度、压力、累积流量、设备电量、DCS 监视数据等)。
(2)、报警功能:通信中断等故障出现时,监测中心有报警显示。
(3)、显示功能:显示器的数据表格上显示当时各监测点的数据。
(4)、数据存储功能:服务器上的数据库中存储历史记录。
(5)、远程维护功能:前端设备的采集和通信模块具备远程参数设置和维护功能。
(6)、拓展功能:系统可自由增减监测站的数量。
通过增添设备,系统可增加其它功能。
2、系统特点(1)、可靠性高:系统及产品须为工业级设计,具有高可靠性。
(2)、性能稳定:采集和通信设备具有良好的自恢复功能,能保证系统稳定运行。
(3)、性价比高:系统功能多,前端设备可以远程维护,系统维护费用低。
每台设备每月需办理工业用移动卡。
(4)、技术先进:数据采集采用国际标准协议,实现分时段的数据采集。
3、所有采集过的数据,能再在能源调度中心服务器长期保存下来,可随时调用调看。
三、有线数据传输部分系统组成:能源调度中心:由中心服务器(原PI 服务器)、数据库软件通信网络:工业以太网,局域网现场能源计量仪表:DCS 上位机系统以及终端数据采集仪表1、电气综保装置、DCS 控制系统数据监控及PI 服务器上部分数据具有数据接口程序的DCS 上的数据通过PI 接口程序、组态软件传输到PI 服务器(能源调度中心服务器)上,再通过表格形式显示出来。
原没有接口程序的DCS 控制器,需要新装PI 接口软件及传输网卡。
电气综保装置通过组态软件及PI 接口程序,利用网络方式传输数据到PI 服务器上。
系统可以显示瞬时流量,累积流量,介质温度压力值,具有年报表,月报表,日报表功能(1)、主动问询功能:能源调度中心主动问询获取各DCS 系统及电气综保装置上各监测的数据。
(2)、报警功能:通信中断等故障出现时,监测中心有报警显示。
(3)、显示功能:显示器的数据表格上显示当时各监测点的数据。
(4)、数据存储功能:服务器上的数据库中存储历史记录。
(5)、远程维护功能:前端设备的采集和通信模块具备远程参数设置和维护功能。
2、需厂家提供所需参数及数据Ⅰ、PI 服务器通迅协议Ⅱ、电气综保装置通迅协议Ⅲ、DCS 系统所用软件及通迅协议Ⅳ、现场电表输出485 通迅协议四、无线数据传输部分(一)、公司的远程监控方案本次监控涉及到三个生产子公司和销售分公司外围气站3 个,其中涉及到各分公司单台压缩机组的流量和电量,产品去用户结算流量,外围气站液体罐液位,保供压力等数据。
为能源管控提供可靠的依据,方便日后能源管控系统的建立。
系统拓扑图(二)、远程监控系统组成:GPRS 网络监控现场每台流量计(电度表)或者集中的几台流量计(电度表)设定为分站,每个分站所采集到的数据都集中传输到能源调度中心GPRS 接收器上,能源调度中心GPRS 接收器与服务器连接,将数据写入PI 服务器数据库,同时在对应表格显示采集数据,可实现实时或分时段(设定频率分钟数为15 分钟)采集数据功能,无需到现场抄录数据。
1、系统组成:现场一共有300 多个测点,每个测点通过GPRS 无线网络,VPN 专网组网的形式,将数据采集并远程传输到调度中心的接收平台上。
系统由四部分组成:监测中心、通信网络、监测终端、测量设备。
(1)、监测中心硬件:服务器、UPS 不间断电源(可选)、GPRS 数据传输模块一套(接收机)。
