（4）用线绳暂时将出水管和导线绑扎在连接管上，将 墙洞封头套管套进去。
（5）将包扎好的管线从墙洞送出，同时注意弯曲靠近 室内机处的连接管，以便把室内机挂在挂板上，将室内 连接管部分整形好，并把墙洞封头套管送入墙洞，封好 室内洞口。
（6）把室外部分暂时捆扎的线绳去掉，将出水管放下 来，连接导线分开，按室外实际情况弯曲整形好连接管。 排水软管应放在最下面，不要使之呈波纹状，否则会导 致排水难，或者使排出软管外壁产生凝结水而向下滴落。
图5–2 窗式空调器安装 a）木制安装框 b）钢制三
角形支架 c）木制三角形支架 d）安装
示意图
图5–3 空调器在墙上安装示意图 A–大于400mm B–大于600mm C–小于300mm
（5）窗式空调器固定安装好后，接上电源。将操作开关调到送风位置，风扇电 动机即可转动，然后再调到制冷挡位，几分钟后应有冷风吹出。
（3）安装前应对空调器做外观 检查。
（4）将空调器放进安装框里， 注意要使窗式空调器两侧的进风百 叶窗露在墙外，否则会因吸风侧受 到堵塞而使冷凝器得不到足够的风 量冷却，造成空调器制冷能力下降， 严重时会使空调器不能工作。
用穿墙法安装空调器时，若墙厚 大于300mm时。必须将遮住吸风百 页窗的墙削去，以保证吸收冷却空 气的畅通，如图5–3所示。
室内外机组制冷剂管道越短越好，因为管道越长，制冷量损失越大。 延长管制冷剂的补充量因机组型号而异，也随管道长度、管径大小而变化。

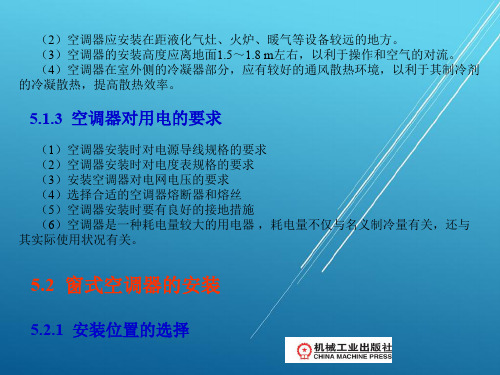

图5–1 窗式空调器安装示意图
窗式空调器的具体安装步骤如 下：
（1）按图5–2a所示做个木制安 装框，要求其内侧尺寸比空调器外 形尺寸稍大（5～15mm）。
（2）用50mm×50mm等边角钢 或80mm×80mm的方木料做成如图 5–2b或c所示的三角形支架两个。按 图5–2d所示要求，将木框、支架安 装到墙上。
空调维修基础教程PPT课件
添加的油并不一定适用原压缩机
50
影响制冷效果，并有可能损坏压缩机
热交换器及配管
铜管类型：光管、内螺纹管、梯形内螺纹管 翅片类型：亲水、普通（灰白、蓝色、金色） 铝箔的厚度一般为0.115和0.110、0.105mm、 0.100mm ，也分为亲水铝箔和非亲水铝箔（普 通铝箔），片型分为平片、冲缝片、波纹片等。
制热工作状态参数
（1）制冷系统正常低压应在0.29～0.39MPa之间， 制冷系统正常高压应在1.47～2.16MPa之间。
（2）冬季加氟时，制冷系统低压以不超过 0.39MPa为好。
（3）热泵型空调器出风口温度应在32℃～40℃之 间，进出风口温度差应大于15℃。
注：以上参数与室内或室外环境温度有很大关系， 18
4、绕组开路、绕组漏电、绕组匝间短路
原因：电机烧损，绕组开路、短路或与外壳击穿；氧化皮 等异物附着在压缩机内部的接线端子上，使得绝缘不 良；接线端子位置有杂质或水分，使得端子对地绝缘 不良。主、副绕组接错，导致副绕组烧坏，阻值下降；45
5、绕组电流大
原因：系统其他部件（主要是电机、电控）工作是否正常； 定子烧损（线圈短路、过负荷、缺相运行、冷媒泄漏、 泵磨损引起的烧损）；冷媒充注量过多会造成功率高； 系统是否有可能堵塞情况，导致高压过高，低压过低的 情况发生；电容是否正常；环境温度过高；
51
蒸发器
分体机蒸发器一般为2排，分为2折、3折和4折 柜机和窗机的蒸发器相似，没有折，一般有2排
或3排，结构比较简单，但流路比较复杂； 蒸发器多为亲水冲缝铝箔，有利于排水和换热，
防止氧化铝（白粉）吹出。
52
冷凝器
冷凝器分为风冷和水冷两种，家用空调器采用的 是风冷冷凝器；
图中的冷凝器是由长U管和铝箔串成的风冷串片式 冷凝器；
50
影响制冷效果，并有可能损坏压缩机
热交换器及配管
铜管类型：光管、内螺纹管、梯形内螺纹管 翅片类型：亲水、普通（灰白、蓝色、金色） 铝箔的厚度一般为0.115和0.110、0.105mm、 0.100mm ，也分为亲水铝箔和非亲水铝箔（普 通铝箔），片型分为平片、冲缝片、波纹片等。
制热工作状态参数
（1）制冷系统正常低压应在0.29～0.39MPa之间， 制冷系统正常高压应在1.47～2.16MPa之间。
（2）冬季加氟时，制冷系统低压以不超过 0.39MPa为好。
（3）热泵型空调器出风口温度应在32℃～40℃之 间，进出风口温度差应大于15℃。
注：以上参数与室内或室外环境温度有很大关系， 18
4、绕组开路、绕组漏电、绕组匝间短路
原因：电机烧损，绕组开路、短路或与外壳击穿；氧化皮 等异物附着在压缩机内部的接线端子上，使得绝缘不 良；接线端子位置有杂质或水分，使得端子对地绝缘 不良。主、副绕组接错，导致副绕组烧坏，阻值下降；45
5、绕组电流大
原因：系统其他部件（主要是电机、电控）工作是否正常； 定子烧损（线圈短路、过负荷、缺相运行、冷媒泄漏、 泵磨损引起的烧损）；冷媒充注量过多会造成功率高； 系统是否有可能堵塞情况，导致高压过高，低压过低的 情况发生；电容是否正常；环境温度过高；
51
蒸发器
分体机蒸发器一般为2排，分为2折、3折和4折 柜机和窗机的蒸发器相似，没有折，一般有2排
或3排，结构比较简单，但流路比较复杂； 蒸发器多为亲水冲缝铝箔，有利于排水和换热，
防止氧化铝（白粉）吹出。
52
冷凝器
冷凝器分为风冷和水冷两种，家用空调器采用的 是风冷冷凝器；
图中的冷凝器是由长U管和铝箔串成的风冷串片式 冷凝器；
电冰箱、空调器安装与维护课件 项目一家用空调器 任务1 认识空调器
性能系数（能效比）＝ 实测制冷量／实测消耗总功率 W／W(kcal／h·w) 性能系数的物理意义就是每小时消耗1瓦的电能所能产生的冷量数，所以性能系数高的空调 器，产生同等冷量，消耗的电能少。
4）按制冷方法分为
(1)全封闭蒸汽压缩式制冷，目前应用最广。 (2)热管制冷，利用这种原理制成的热管空调器是一种小型家用空调器。目前美国、日本已 有产品，其特点是没有活动部件，可以在设计温度范围内较长期可靠工作，结构紧凑尺寸小。
5） 按制冷量大小分
(1)小型空调器 1000～3000大卡/小时（1.16～3.48kw） (2)中型空调器 4000～6000大卡/小时（4.64～6.96kw） (3)大型空调器 10000大卡/小时左右（11.6kw左右）
3）根据质量选择空调器
好空调可以用十年之久，价格也不低。因此，买空调决不能贪便宜，买空调要看产品的质量： （1）是否使用名牌压缩机，压缩机是空调器的心脏，好的压缩机当然重要。 （2）是否使用优质高效热交换器，如亲水膜梯形铝片、内螺纹铜管等。 （3）是否采用不等距贯流风叶大风轮和步进电机驱动风摆，实现超静音设计。 （4）是否是超强制冷（热），快速达到设定温度。 （5）产品的外形是否美观，是否同家居环境和谐统一。 （6）产品的制冷（热）量，根据房间的面积选择合适的制冷（热）量。 （7）产品是否省电，一般来说，制冷（热）量越高，输入功率越低的产品越省电。 （8）是否采用微电脑模糊控制，实现不停机运转，是否能自动除霜。 （9）是否有低电压自动补偿功能、有宽电压工作范围。
每按一次上升1℃，按钮【温度－】每按一次下降1℃。
（3）运行模式设定
连续按下【方式】选择按钮，可以选择空调运行于自动、制热、除湿、制冷等运行模式。按 一次【方式】按钮，运行模式变换一次，四动风扇速度设置 按下【风速】按钮见图1.11，将风速设定成自动控制状态，此时 空调器的微电脑根据所检测的室内温度和所设定的温度，自动选择 最佳风扇转速 ②、手动风扇速度设置 根据您个人的需要，你可以通过按【风速】按钮设定你所需要的风速，不同风速有不同的 图标
4）按制冷方法分为
(1)全封闭蒸汽压缩式制冷，目前应用最广。 (2)热管制冷，利用这种原理制成的热管空调器是一种小型家用空调器。目前美国、日本已 有产品，其特点是没有活动部件，可以在设计温度范围内较长期可靠工作，结构紧凑尺寸小。
5） 按制冷量大小分
(1)小型空调器 1000～3000大卡/小时（1.16～3.48kw） (2)中型空调器 4000～6000大卡/小时（4.64～6.96kw） (3)大型空调器 10000大卡/小时左右（11.6kw左右）
3）根据质量选择空调器
好空调可以用十年之久，价格也不低。因此，买空调决不能贪便宜，买空调要看产品的质量： （1）是否使用名牌压缩机，压缩机是空调器的心脏，好的压缩机当然重要。 （2）是否使用优质高效热交换器，如亲水膜梯形铝片、内螺纹铜管等。 （3）是否采用不等距贯流风叶大风轮和步进电机驱动风摆，实现超静音设计。 （4）是否是超强制冷（热），快速达到设定温度。 （5）产品的外形是否美观，是否同家居环境和谐统一。 （6）产品的制冷（热）量，根据房间的面积选择合适的制冷（热）量。 （7）产品是否省电，一般来说，制冷（热）量越高，输入功率越低的产品越省电。 （8）是否采用微电脑模糊控制，实现不停机运转，是否能自动除霜。 （9）是否有低电压自动补偿功能、有宽电压工作范围。
每按一次上升1℃，按钮【温度－】每按一次下降1℃。
（3）运行模式设定
连续按下【方式】选择按钮，可以选择空调运行于自动、制热、除湿、制冷等运行模式。按 一次【方式】按钮，运行模式变换一次，四动风扇速度设置 按下【风速】按钮见图1.11，将风速设定成自动控制状态，此时 空调器的微电脑根据所检测的室内温度和所设定的温度，自动选择 最佳风扇转速 ②、手动风扇速度设置 根据您个人的需要，你可以通过按【风速】按钮设定你所需要的风速，不同风速有不同的 图标
空调的原理和维修ppt课件
空调器上的认证标志
市场上销售的空调器，大多附有质量认证标志，由于认证机构不同，这些标 志也多种多样各不相同，下面是常见的空调质量认证标志： IB标志：中国进出口商品检验局检验标志，说明产品是正规进出口 商品质量安全可靠。凡进口的家电产品须有此标志才能在中国市场上销售。 2.“长城”标志：中国电工产品认证（CCEE）质量认证标志。已实施强 制认证的产品有：电视机、收录机、空调器、电冰箱、电风扇、电动工具、 低压电器. 3.AS标志：澳大利亚标准协会（SAA）使用于电器和非电器产品的标志， 英联邦商务条例对其保障，国际通用。 4.BEB标志：英国保险商实验室的检验合格标志。这个标志在世界许多 国家通行，具有权威性。 5.UL标志：美国保险商实验所认证标志。 6.JIB标志：日本标准化组织（JIB）对其检验合格的电器产品、纺织品 颁发的标志。 7.CECC标志：欧洲电工认证标志。 消费者在选购空调产品时，除了根据品牌、性能、规格等方面进行选购以外， 各种质量认证标志也是可以作为参考的，知晓一些认证标志的知识，对消费 者选购产品有很大的益处。
压缩机
室外 换热器
室内 换热器
干燥过滤器1 主毛细管 辅助毛细管
热 泵 型 挂 壁 式 分 体 空 调 制 热 原 理 图
高压阀
干燥过滤器2
单向阀
气液 分离器
电磁 四通阀
电磁 压缩机 成高温高压蒸气 四通阀
液态制冷剂蒸发吸热室外换热器 成低温低压蒸气
制冷剂被压缩
低 压 阀
管 室内换热器制冷剂冷却放热 管 接 接 （冷凝器） 成常温高压液体 头 头
热泵型冷暖空调正常制冷
单向阀 四通阀
毛细管蒸发器Fra bibliotek冷凝器压缩机
压缩机 、室外换热器 （冷凝器） 、干燥过滤器 、毛细管 、室内换热器 （蒸发器） 、气液分离器 、管接头 、高压阀、低压阀 、电热管
空调的原理和维修ppt课件
空调器上的认证标志
市场上销售的空调器，大多附有质量认证标志，由于认证机构不同，这些标 志也多种多样各不相同，下面是常见的空调质量认证标志： IB标志：中国进出口商品检验局检验标志，说明产品是正规进出口 商品质量安全可靠。凡进口的家电产品须有此标志才能在中国市场上销售。 2.“长城”标志：中国电工产品认证（CCEE）质量认证标志。已实施强 制认证的产品有：电视机、收录机、空调器、电冰箱、电风扇、电动工具、 低压电器. 3.AS标志：澳大利亚标准协会（SAA）使用于电器和非电器产品的标志， 英联邦商务条例对其保障，国际通用。 4.BEB标志：英国保险商实验室的检验合格标志。这个标志在世界许多 国家通行，具有权威性。 5.UL标志：美国保险商实验所认证标志。 6.JIB标志：日本标准化组织（JIB）对其检验合格的电器产品、纺织品 颁发的标志。 7.CECC标志：欧洲电工认证标志。 消费者在选购空调产品时，除了根据品牌、性能、规格等方面进行选购以外， 各种质量认证标志也是可以作为参考的，知晓一些认证标志的知识，对消费 者选购产品有很大的益处。
空调器上的认证标志
市场上销售的空调器，大多附有质量认证标志， 由于认证机构不同，这些标志也多种多样各不相 同，下面是常见的空调质量认证标志： IB标志：中国进出口商品检验局检验标志， 说明产品是正规进出口商品质量安全可靠。凡进 口的家电产品须有此标志才能在中国市场上销售。 2.“长城”标志：中国电工产品认证（CCEE）质 量认证标志。已实施强制认证的产品有：电视机、 收录机、空调器、电冰箱、电风扇、电动工具、 低压电器. 3.AS标志：澳大利亚标准协会（SAA）使用 于电器和非电器产品的标志，英联邦商务条 例对其保障，国际通用。 4.BEB标志：英国保险商实验室的检验合 格标志。这个标志在世界许多国家通行， 具有权威性。 5.UL标志：美国保险商实验所认证标志。
窗式空调器控制电路工作原理
第8章空调器 (第一讲)
《家用电器维修技术》
第8章 空调器
8.1 家用空调器旳功能和种类 8.2 单冷型窗式空调器 8.3 热泵冷风型空调器 8.4 分体式空调器 8.5 变频式空调器 8.6 空调器旳常见故障分析与检修 8.7 空调器旳安装
第8章空调器 (第一讲)
《家用电器维修技术》
第8章 空调器
1.制冷循环系统
窗式空调器旳制冷循环系 统与冰箱旳相同，主要由压 缩机、蒸发器、冷凝器、干 燥过滤器、毛细管连接成闭 路系统。
2.空气循环系统
空气循环系统主要由风扇 电动机、离心风扇、轴流风 扇、空气过滤网、排气挡板、 出风栅等构成。
空气循环系统
第8章空调器 (第一讲)
《家用电器维修技术》
空气循环系统又由室内空气循环系统、室外空气循环系统、 新风系统构成。
图8.2.4 冷风型窗式空调器基本控制电路
电动机保护装置 电源。
第8章空调器 (第一讲)
8.2.2 窗式空调器旳工作原理
1.调整室内温度
冷风型窗式空调器旳工作原理如图 8.2.3所示。
空调器制冷时，压缩机吸入低压气 态制冷剂，把其压缩成高温高压气态 制冷剂，送进冷凝器冷却。轴流风扇 从空调器左右两侧旳百叶窗吸入室外 空气并送入冷凝器，使制冷剂蒸气受 到冷却，变成高压液态制冷剂，再经 毛细管节流降压后送入蒸发器。 室内 空气由离心风扇吸入到蒸发器，进入 蒸发器中旳低压液态制冷剂因吸收室 内空气旳热量而变成气态制冷剂，使 室内空气得到降温，降温后旳室内空 气在离心风扇旳作用下，经过风道回 到室内。经过蒸发器旳低压 气态制 冷剂又被吸入压缩机，再次压缩成高 压气态制冷剂。如此循环，使室内温 度降低。
空调器是一种将经过处理旳空气向密闭房间、
《家用电器维修技术》
第8章 空调器
8.1 家用空调器旳功能和种类 8.2 单冷型窗式空调器 8.3 热泵冷风型空调器 8.4 分体式空调器 8.5 变频式空调器 8.6 空调器旳常见故障分析与检修 8.7 空调器旳安装
第8章空调器 (第一讲)
《家用电器维修技术》
第8章 空调器
1.制冷循环系统
窗式空调器旳制冷循环系 统与冰箱旳相同，主要由压 缩机、蒸发器、冷凝器、干 燥过滤器、毛细管连接成闭 路系统。
2.空气循环系统
空气循环系统主要由风扇 电动机、离心风扇、轴流风 扇、空气过滤网、排气挡板、 出风栅等构成。
空气循环系统
第8章空调器 (第一讲)
《家用电器维修技术》
空气循环系统又由室内空气循环系统、室外空气循环系统、 新风系统构成。
图8.2.4 冷风型窗式空调器基本控制电路
电动机保护装置 电源。
第8章空调器 (第一讲)
8.2.2 窗式空调器旳工作原理
1.调整室内温度
冷风型窗式空调器旳工作原理如图 8.2.3所示。
空调器制冷时，压缩机吸入低压气 态制冷剂，把其压缩成高温高压气态 制冷剂，送进冷凝器冷却。轴流风扇 从空调器左右两侧旳百叶窗吸入室外 空气并送入冷凝器，使制冷剂蒸气受 到冷却，变成高压液态制冷剂，再经 毛细管节流降压后送入蒸发器。 室内 空气由离心风扇吸入到蒸发器，进入 蒸发器中旳低压液态制冷剂因吸收室 内空气旳热量而变成气态制冷剂，使 室内空气得到降温，降温后旳室内空 气在离心风扇旳作用下，经过风道回 到室内。经过蒸发器旳低压 气态制 冷剂又被吸入压缩机，再次压缩成高 压气态制冷剂。如此循环，使室内温 度降低。
空调器是一种将经过处理旳空气向密闭房间、
空调基础知识课件ppt
减少对环境的破坏。
经济性
节能环保的空调通常具有更长的 使用寿命和更低的运行成本，可 以为消费者节省大量的能源费用。
节能环保的空调技术
变频技术
变频技术可以实现对空调压缩机的无级调速，根据室内外温度变 化自动调节制冷或制热功率，有效降低能耗。
热回收技术
热回收技术可以将空调排放的热量进行回收利用，例如用于供暖、 热水等，提高能源利用效率。
冷凝器
冷凝器是一种热交换器，制冷 剂在其中将热量释放给室外空 气，然后回到蒸发器继续循环
。
空气循环原理
空气循环
空调通过循环系统将室内空气吸入， 经过蒸发器降温除湿后送回室内，同 时将室外新鲜空气引入室内。
风扇
空调内部配有风扇，用于吸入室内空 气和排出室外空气。
过滤器
过滤器用于过滤吸入的空气中的灰尘 和异味，保证室内空气质量。
除湿模式
除湿模式可以去除室内多余的湿气， 使室内环境更加舒适。
03
空调的使用与维护
正确使用空调的方法
温度设定
根据室内温度合理设定 空调温度，避免过高或 过低的温度对身体健康
造成影响。
风向与风速
根据需要调整空调的风 向和风速，使冷气均匀
分布，提高舒适度。
定时开关机
合理设置空调的开关机 时间，以节省能源和延
THANKS FOR WATCHING
感谢您的观看
智能控制技术
智能控制技术可以通过互联网、手机APP等方式远程控制空调的运 行，实现智能化管理，降低能耗。
节能环保的空调产品推荐
1 2 3
美的变频空调
美的变频空调采用先进的变频技术，具有高效节 能、稳定可靠、噪音低、寿命长等特点。
海尔热回收空调
经济性
节能环保的空调通常具有更长的 使用寿命和更低的运行成本，可 以为消费者节省大量的能源费用。
节能环保的空调技术
变频技术
变频技术可以实现对空调压缩机的无级调速，根据室内外温度变 化自动调节制冷或制热功率，有效降低能耗。
热回收技术
热回收技术可以将空调排放的热量进行回收利用，例如用于供暖、 热水等，提高能源利用效率。
冷凝器
冷凝器是一种热交换器，制冷 剂在其中将热量释放给室外空 气，然后回到蒸发器继续循环
。
空气循环原理
空气循环
空调通过循环系统将室内空气吸入， 经过蒸发器降温除湿后送回室内，同 时将室外新鲜空气引入室内。
风扇
空调内部配有风扇，用于吸入室内空 气和排出室外空气。
过滤器
过滤器用于过滤吸入的空气中的灰尘 和异味，保证室内空气质量。
除湿模式
除湿模式可以去除室内多余的湿气， 使室内环境更加舒适。
03
空调的使用与维护
正确使用空调的方法
温度设定
根据室内温度合理设定 空调温度，避免过高或 过低的温度对身体健康
造成影响。
风向与风速
根据需要调整空调的风 向和风速，使冷气均匀
分布，提高舒适度。
定时开关机
合理设置空调的开关机 时间，以节省能源和延
THANKS FOR WATCHING
感谢您的观看
智能控制技术
智能控制技术可以通过互联网、手机APP等方式远程控制空调的运 行，实现智能化管理，降低能耗。
节能环保的空调产品推荐
1 2 3
美的变频空调
美的变频空调采用先进的变频技术，具有高效节 能、稳定可靠、噪音低、寿命长等特点。
海尔热回收空调
汽车空调原理与维修课件
供暖系统部件
01 02
水箱
也称为热交换器，是发动机冷却系统和空调供暖系统的热交换部件。当 发动机冷却液温度升高时，水箱将热量传递给空调系统的冷却液，从而 为车内提供暖风。
冷却液泵
将冷却液循环起来，以便在发动机和水箱之间进行热交换。
03
冷却液阀
控制冷却液的流动方向，实现空调供暖和制冷功能的切换。
通风系统部件
• 集成化设计：新能源汽车的空调系统通常与电池管理系统和 热管理系统集成在一起，以实现更高效的能源利用和热管理 。
新能源汽车空调系统的特点与发展趋势
更高能效
随着新能源汽车技术的不断发展，空调系统的能效将进一步提高 ，以降低能耗和延长续航里程。
智能化控制
通过先进的传感器和控制算法，实现对新能源汽车空调系统的智能 化控制，以提高舒适性和降低能耗。
可能是压缩机故障、轴承损坏、 管路共振等原因，需检查并更换 相关部件。
PART 05
汽车空调系统维护保养建 议
REPORTING
汽车空调系统清洁与保养建议
定期清洗空调滤清器 汽车空调滤清器是空气进入空调 系统的第一道防线，定期清洗或 更换可以保证空气质量，防止灰 尘和异味进入车内。
检查制冷剂压力 制冷剂压力是空调系统正常工作 的关键参数。要定期检查制冷剂 压力是否正常，如有异常应及时 处理。
位置，避免盲目维修。
使用专用工具
在维修过程中，应使用专用的 维修工具和设备，避免使用不 合适的工具导致损坏。
遵循维修流程
应遵循标准的维修流程，按照 规定的步骤进行维修，确保维 修质量和安全。
注意事项
在维修过程中，应注意安全， 避免因操作不当导致人员受伤
或设备损坏。
汽车空调系统节能减排建议
汽车空调结构原理和维修76页PPT
感温元件----热敏电阻，安装在蒸发器的外侧正 面，检测蒸发器出口的空气温度。热敏电阻具有负 温度系数，即当温度升高时，热敏电阻阻值下降； 反之当温度降低时，其阻值增加。
温度控制器是电子电路控制的开关，对温 度信号（对应热敏电阻的阻值）进行处理，来 控制压缩机电磁离合器电路的接通与切断。
当温度调整电阻设定后，控制器中A点的电位高低 取决于热敏器由两种不同材料的金属片组 成，两金属片的热膨胀系数相差较大。在双金属片 的端部有一动触点，而在壳体上有一定触点。
这种恒温器没有毛 细管和感温包，直接靠 空气流过其表面感受温 度而工作。它的温度设 定方法与波纹管式恒温 器相同。
三、电子式恒温器
电子式恒温控制器利用热敏电阻随温度变化阻值 变化的特性，通过电子电路对热敏电阻的阻值变化 情况进行处理，由功率模块对继电器以及压缩机电 磁离合器(电磁线圈)进行通断电控制。
波纹管式感温器
2）调温机构 构成：由凸轮、转轴、调节螺钉组成。 作用：使温控器能在最低至最高温度范围内
对任意设定温度产生控制动作。 3）触头开闭机构 构成：主要由触头、弹簧、杠杆等组成 作用：执行由控制机构传来的动作信号。
（2）波纹管式温控器的工作过程
温度的设定主要是通 过调节凸轮改变主弹簧对 波纹管内作用力的大小来 决定，它的外部调节有刻 度盘、控制杆和旋具调节 等形式。恒温器内的另一 个弹簧用于调节触点断开 时的温度范围，此范围通 常是4～6℃，这样为蒸 发器除霜提供了足够的时 间。
1一压缩机 2一冷凝器 3一储液 干燥器 4一内平衡膨胀阀 5一蓄 电池 6一温控器 7一电磁线圈
8一蒸发器 9一毛细管温控器
离合器循环控制的制冷系统
（1）波纹管式温控器的结构 波纹管式温控器主要由感温系统、调温机构和触头 开闭机构组成。
温度控制器是电子电路控制的开关，对温 度信号（对应热敏电阻的阻值）进行处理，来 控制压缩机电磁离合器电路的接通与切断。
当温度调整电阻设定后，控制器中A点的电位高低 取决于热敏器由两种不同材料的金属片组 成，两金属片的热膨胀系数相差较大。在双金属片 的端部有一动触点，而在壳体上有一定触点。
这种恒温器没有毛 细管和感温包，直接靠 空气流过其表面感受温 度而工作。它的温度设 定方法与波纹管式恒温 器相同。
三、电子式恒温器
电子式恒温控制器利用热敏电阻随温度变化阻值 变化的特性，通过电子电路对热敏电阻的阻值变化 情况进行处理，由功率模块对继电器以及压缩机电 磁离合器(电磁线圈)进行通断电控制。
波纹管式感温器
2）调温机构 构成：由凸轮、转轴、调节螺钉组成。 作用：使温控器能在最低至最高温度范围内
对任意设定温度产生控制动作。 3）触头开闭机构 构成：主要由触头、弹簧、杠杆等组成 作用：执行由控制机构传来的动作信号。
（2）波纹管式温控器的工作过程
温度的设定主要是通 过调节凸轮改变主弹簧对 波纹管内作用力的大小来 决定，它的外部调节有刻 度盘、控制杆和旋具调节 等形式。恒温器内的另一 个弹簧用于调节触点断开 时的温度范围，此范围通 常是4～6℃，这样为蒸 发器除霜提供了足够的时 间。
1一压缩机 2一冷凝器 3一储液 干燥器 4一内平衡膨胀阀 5一蓄 电池 6一温控器 7一电磁线圈
8一蒸发器 9一毛细管温控器
离合器循环控制的制冷系统
（1）波纹管式温控器的结构 波纹管式温控器主要由感温系统、调温机构和触头 开闭机构组成。
