周期信号的频域分析

信号与系统连续周期信号的频域分析频域分析是信号与系统中一种重要的分析方法，用于研究信号的频谱特性。

连续周期信号是一种在时间域上具有周期性的信号，其频域分析包括傅里叶级数展开和频谱图表示。

傅里叶级数展开是一种将连续周期信号分解为若干个频率成分的方法。

对于周期为T的连续周期信号x(t)，其傅里叶级数展开可以表示为：x(t) = ∑[Cn * exp( j *2πn/T * t )]其中，Cn为信号中频率为n/T的分量的振幅，j为虚数单位。

通过计算信号的傅里叶系数Cn，可以得到信号的频率成分和其对应的振幅。

在频域分析中，经常使用的一个重要工具是频谱图。

频谱图是一种将信号在频域上进行可视化展示的方法，通过绘制信号的频谱，可以直观地观察到信号的频率信息。

频谱图中的横轴表示频率，纵轴表示振幅。

对于连续周期信号，其频谱图是离散的，只有在频率为基频及其倍数的位置上有分量值。

基频是连续周期信号的最低频率成分，其他频率成分都是基频的整数倍。

频谱图中的峰值代表了信号在不同频率上的能量分布情况，而峰值的高度代表了对应频率上的振幅大小。

通过分析频谱图，可以获得信号中各个频率成分的相对强度，从而对信号进行进一步的特征提取和处理。

在实际应用中，频域分析经常用于信号处理、系统建模和通信等领域。

例如，在音频处理中，通过频域分析可以实现音频信号的降噪、音乐特征提取和音频编码等任务。

在通信系统中，频域分析可用于频率选择性衰落信道的估计和均衡、多载波调制技术等。

总结起来，频域分析是信号与系统中对连续周期信号进行分析的重要方法。

通过傅里叶级数展开和频谱图表示，可以揭示信号的频率成分及其振幅特性，为信号处理和系统设计提供依据。

周期信号的频域分析周期信号是指在一定时间间隔内，信号的波形和幅度重复的一种信号。

频域分析是指将一个信号从时域（时间域）转换到频域（频率域），以便更好地理解信号的频率特性和频谱分布。

f(t) = a0 + ∑(an*cos(nω0t) + bn*sin(nω0t))其中，a0为直流分量，an和bn分别为傅里叶级数的系数，ω0 =2π/T为基础角频率。

要进行频域分析，首先需要计算出信号的傅里叶系数an和bn。

计算步骤如下：1.计算直流分量a0，即信号f(t)在一个周期内的平均值。

2. 计算余弦项的系数an，使用公式：an = (2/T) * ∫(f(t)*cos(nω0t)dt)其中，∫表示对t从0到T的积分。

3. 计算正弦项的系数bn，使用公式：bn = (2/T) * ∫(f(t)*sin(nω0t)dt)同样，∫表示对t从0到T的积分。

计算出所有的an和bn之后，可以得到信号f(t)的频谱分布。

频谱是指信号在频率域上的幅度分布，可以用幅度谱和相位谱来表示。

1. 幅度谱表示信号各个频率分量的幅度大小。

幅度谱可以通过计算an和bn的幅度来得到，即幅度谱A(f) = sqrt(an^2 + bn^2)。

2. 相位谱表示信号各个频率分量的相位差。

相位谱可以通过计算an 和bn的相位差来得到，即相位谱ϕ(f) = atan(bn/an)。

通过这些计算，我们可以获得信号在频域上的频谱分布，进一步分析信号的频率特性。

频域分析的应用十分广泛。

在通信系统中，频域分析可以用于分析信号的频率偏移、频率响应等问题，为系统的调试和优化提供依据。

在音频和视频信号处理中，频域分析可以用于音频信号的均衡和滤波，视频信号的去噪和增强等。

此外，频域分析还在图像处理、生物医学信号处理等领域得到广泛应用。

总之，周期信号的频域分析是一种将信号从时域转换到频域的方法，可以帮助我们更好地理解信号的频率特性和频谱分布。

通过计算傅里叶系数，可以得到信号的幅度谱和相位谱，从而分析信号在频域上的特性。

第四章周期信号频域分析信号分析是现代通信、电子、控制等领域中非常重要的一个方向。

在信号分析中，频域分析是一种非常常用和有效的手段。

本章将介绍周期信号的频域分析方法。

周期信号是指在时间轴上按照一定规律重复出现的信号。

周期信号可以表示为周期函数的形式，即y(t+T)=y(t)，其中T为信号的周期。

在频域分析中，我们希望能够将周期信号分解为一系列的频率组成的谐波分量，从而得到信号在不同频率上的能量分布情况。

常用的周期信号频域分析方法有傅里叶级数分析和离散傅里叶变换分析两种。

傅里叶级数分析是将一个周期信号表示为一系列谐波分量的和的形式。

假设一个周期信号f(t)的周期为T，可以将其分解为如下的傅里叶级数形式：f(t) = a0 + Σ(an * cos(n * ω0 * t) + bn * sin(n * ω0 * t))其中，a0表示信号的直流分量，an和bn分别表示信号在频率为n * ω0的正弦函数和余弦函数上的系数，n为谐波次数。

离散傅里叶变换分析是将一个有限长的离散时间信号表示为一系列复数形式的谐波分量的和，常用的离散傅里叶变换分析方法是快速傅里叶变换（FFT）。

假设一个有N个采样点的离散时间信号为x(n)，其离散傅里叶变换为X(k)，则有：X(k)=Σ(x(n)*e^(-j*2π*k*n/N))其中，k表示谐波次数，n为采样点的序号，N为采样点的总数。

傅里叶级数分析和离散傅里叶变换分析都可以用于分析周期信号的频域特性。

通过这些方法，我们可以得到周期信号在不同频率上的谐波分量的能量大小，从而了解信号的频谱特性。

在实际应用中，频域分析常用于信号处理、滤波、频率识别、通信系统设计等各个领域。

比如，在通信系统中，我们可以通过频域分析方法来实现信号的调制解调、滤波、信道均衡等操作。

在音频处理中，我们可以通过频域分析来进行音频变调、音频合成等操作。

总结起来，周期信号的频域分析可以帮助我们了解信号在不同频率上的分布情况，从而实现信号处理、频率识别等功能。

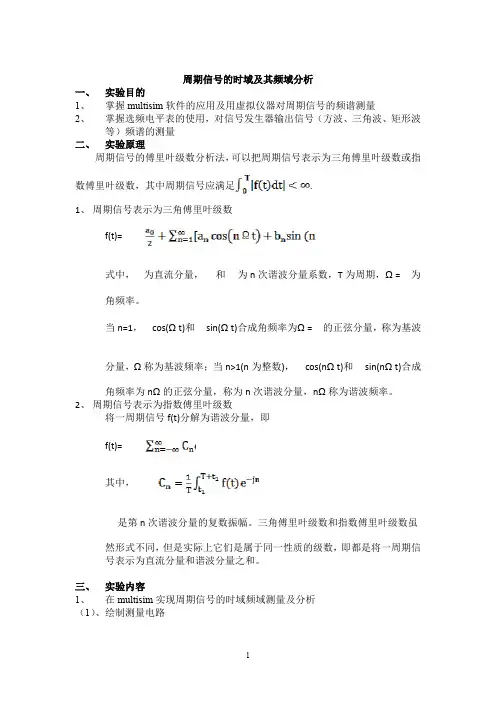

周期信号的时域及其频域分析一、实验目的1、掌握multisim软件的应用及用虚拟仪器对周期信号的频谱测量2、掌握选频电平表的使用，对信号发生器输出信号（方波、三角波、矩形波等）频谱的测量二、实验原理周期信号的傅里叶级数分析法，可以把周期信号表示为三角傅里叶级数或指数傅里叶级数，其中周期信号应满足.1、周期信号表示为三角傅里叶级数f(t)=式中，为直流分量，和为n次谐波分量系数，T为周期，Ω=为角频率。

当n=1，cos(Ωt)和sin(Ωt)合成角频率为Ω=的正弦分量，称为基波分量，Ω称为基波频率；当n>1(n为整数)，cos(nΩt)和sin(nΩt)合成角频率为nΩ的正弦分量，称为n次谐波分量，nΩ称为谐波频率。

2、周期信号表示为指数傅里叶级数将一周期信号f(t)分解为谐波分量，即f(t)=其中，是第n次谐波分量的复数振幅。

三角傅里叶级数和指数傅里叶级数虽然形式不同，但是实际上它们是属于同一性质的级数，即都是将一周期信号表示为直流分量和谐波分量之和。

三、实验内容1、在multisim实现周期信号的时域频域测量及分析（1）、绘制测量电路（2）、周期信号时域、频域（幅度频谱）的仿真测量虚拟信号发生器分别设置如下参数：周期方波信号：周期T=100μs，脉冲宽度τ=50μs，脉冲幅度Vp=5V；.周期矩形信号：周期T=100μs，脉冲宽度τ=20μs，脉冲幅度Vp=5V；周期三角形信号：周期T=200μs，脉冲幅度Vp=5V。

采用虚拟示波器及虚拟频谱仪分别测量上述信号的时域、频域波形并保存测试波形及数据。

2、周期信号的时域、频域（幅度）频谱的测量信号发生器、示波器、选频电平表的连线如图所示。

信号发生器的输出信号分别为周期方波信号，周期矩形信号，周期三角波信号，参数设置同仿真设置。

采用示波器及选频电平表对信号发生器的输出信号分别测量，并将测量数据记录于表格中（依照V=10db/20，将所测量的幅度值由分贝换算为伏特）表格记录：（1）通过实验学会了用示波器测量信号的FFT变换，从而测出信号的频谱。

周期信号的时域及其频域分析周期信号是指具有固定周期的信号，即在其中一时间区间内重复出现的信号。

对于周期信号的时域分析，主要包括以下几个方面：1.周期：周期信号的主要特征是具有固定的周期。

周期可以通过观察信号的周期性重复来确定，也可以通过计算信号的基波频率的倒数得到。

2.幅值：周期信号的幅值是指信号在各个周期中的最大值或最小值。

幅值可以表示信号的强度或振幅大小。

3.相位：周期信号的相位是指信号相对于一些参考点的位置。

相位可以用角度或时间来表示，通常用角度表示。

4. 周期谐波分解：周期信号可以用一组基本波形的线性组合来表示，这组基本波形称为谐波。

周期信号的谐波分解可以用Fourier级数展开来实现。

Fourier级数展开将周期信号分解为基频和各个谐波的叠加，其中基频是周期信号的最低频率分量，谐波是基频的整数倍。

对于周期信号的频域分析，主要包括以下几个方面：1.频谱：频谱是指信号的频率成分及其强度。

周期信号的频谱通常是离散的，只包含基波和谐波成分。

2.频率分量：频率分量是指信号中的各个频率成分。

周期信号中的频率分量由基频和谐波组成。

3.谱线：谱线是频谱图中的一条直线，代表一些频率成分的强度。

周期信号的谱线通常为离散的峰值。

4.谱分辨率：谱分辨率是指频谱分析能够区分不同频率分量的能力。

谱分辨率取决于采样频率和频率分辨率。

频域分析可以通过傅里叶变换来实现。

傅里叶变换能够将信号从时域转换到频域，得到信号的频谱。

对于周期信号，可以使用傅里叶级数展开来进行频域分析，得到信号的频率成分及其强度。

综上所述，周期信号的时域分析主要关注周期、幅值和相位等特征，而频域分析则关注频率成分及其强度。

通过时域及频域分析，可以深入理解周期信号的性质和特点，从而更好地理解和处理周期信号。

一，实验目的四，心得体会了解信号频谱和信号频域，掌握其特性。

一，实验原理实验主要分为四个部分，分别分析了连续和离散信号的周期、非周期情况下特性。

1.连续周期信号的频谱分析首先手算出信号的傅里叶级数，得出信号波形，然后通过代码画出信号波形图。

2.连续非周期信号的频谱分析先由非周期信号的时域信号得到它的频谱X（w），再通过MATLAB求出其傅里叶变换并绘出图形。

X=fourier(x)x=ifourier(x)①符号运算法syms t②数值积分法quad（fun，a，b）③数值近似法3.离散周期信号的频谱分析X=fft（x）4.离散非周期信号的频谱分析可以化为两个相乘的矩阵，从而由MATLAB实现。

三，实验内容（1）已知x（t）是如图周期矩形脉冲信号。

1）.计算该信号的傅里叶级数。

2）.利用MATLAB绘出由前N次谐波合成的信号波形，观察随着N的变化合成信号波形的变化规律。

3）.利用MATLAB绘出周期矩形脉冲信号的频谱，观察参数T和τ变化时对频谱波形的影响。

思考下列问题：①什么是吉伯斯现象？产生吉伯斯现象的原因是什么？②以周期矩形脉冲信号为例，说明周期信号的频谱有什么特点。

③周期矩形脉冲信号参数τ/T的变化，其频谱结构（如频谱包络形状、过零点、频谱间隔等）如何变化？（2）已知x（t）是如图所示矩形脉冲信号。

1）.求该信号的傅里叶变幻。

2）. 利用MATLAB绘出周期矩形脉冲信号的频谱，观察参数T和τ变化时对频谱波形的影响。

3）. 让矩形脉冲宽度始终等于一，改变矩形脉冲宽度，观察矩形脉冲信号时域波形和频谱随矩形脉冲宽度的变化趋势。

①比较矩形脉冲信号和周期矩形脉冲信号的频谱，两者之间有何异同。

②让矩形脉冲的面积始终等于一，改变矩形脉冲的宽度，观察矩形脉冲信号时域波形和频谱波形随矩形脉冲宽度的变化趋势。

（1）已知x（t）是如图所示的周期矩形脉冲信号①，计算该信号的傅里叶级数答：由图中x（t）波形可知信号为通过计算，可以知道所以x（t）的傅里叶级数为。

1、周期信号的频谱周期信号在满足一定条件时,可以分解为无数三角信号或指数之与。

这就就是周期信号的傅里叶级数展开。

在三角形式傅里叶级数中,各谐波分量的形式为()1cos n n A n t ωϕ+;在指数形式傅里叶级数中,分量的形式必定为1j n tn F eω 与1-j -n tn F eω 成对出现。

为了把周期信号所具有的各次谐波分量以及各谐波分量的特征(如模、相角等)形象地表示出来,通常直接画出各次谐波的组成情况,因而它属于信号的频域描述。

以周期矩形脉冲信号为lifenxi 周期信号频谱的特点。

周期矩形信号在一个周期(-T/2,T/2)内的时域表达式为,20,>2()A t T t f t ττ≤⎧=⎨⎩(2-6)其傅里叶复数系数为12n n A F Sa T ωττ⎛⎫=⎪⎝⎭(2-7) 由于傅里叶复系数为实数,因而各谐波分量的相位为零(n F 为正)或为π±(n F 为负),因此不需要分别画出幅度频谱n F 与相位频谱n φ。

可以直接画出傅里叶系数n F 的分布图。

如图2、4、1所示。

该图显示了周期性矩形脉冲信号()T f t 频谱的一些性质,实际上那个也就是周期性信号频谱的普遍特性: ① 离散状频谱。
