结构施工图基础

结构施工图识图！你不可不知道的基础知识！结构施工图的基本内容结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求，作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。

结构施工图的基本内容包括：结构设计说明、结构布置图、构件详图。

1.结构设计说明（1）工程概况；（2）选用材料的情况；（3）上部结构的构造要求；（4）地基基础的情况；（5）施工要求；（6）选用的标准图集；（7）其他必要的说明。

2.结构平面布置图（1）基础平面图，桩基础还包括桩位平面图，工业建筑还有设备基础布置图；（2）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）屋顶结构平面布置图，工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。

3.结构详图结构详图包括：梁、板、柱及基础详图；楼梯详图；屋架详图；模板、支撑、预埋件详图以及构件标准图等。

附.1.2 结构施工图的图示方法1.常用图例结构施工图中常用图例见表附.1.1～附.1.3。

表附.1.2 钢筋的画法2.常用构件代号3.基础图的图示方法基础图包括基础平面图和基础详图。

基础平面图是将建筑从正负零以下剖切，向下看形成的图样。

基础布置图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。

独立基础详图包括基础平面图和剖面图，条形基础详图为剖面图。

4.结构平面布置图的图示方法结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。

结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。

除了能选用标准图以外，都要增加必要的剖面来表示节点和配筋以及具体的尺寸。

结构平面图中的剖面、断面详图的编号顺序，宜按下列规定编排：外墙按顺时针方向从左下角开始编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号。

5.结构详图的图示方法在构件详图中，应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。

结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。

图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。

每种编号的基础选择了其中一个进行集中标注和原位标注。

（2）以DJP01为例进行识读。

从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。

柱子截面尺寸为400mm×400mm。

基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。

各轴线编号以及定位轴线间距，图中都已标出。

第二篇条形基础识读1、条形基础。

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。

图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。

钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设和施工详图设计两个阶段。

设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。

内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

内容包括：构件安装布置图、构件详图等。

1．制图标准有关规定（1）线型在结构施工图中图线的宽度b 通常为2．Omm 、1．4mm 、O．7mm 、O．5mm 、O. 35mm，当选定基本线宽度为b时，则粗实线为b、中实线为0. 5b、细实线为O ．25b 。

在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。

各种线型及线宽所表示的内容如表ft 1-1(2 )构件名称的代号序号i 比号 序号 ］名称代号 序号 名称 代号1B15几・29连茶集LL7 *WBHi— --------------TL 30 &ns«2C ,A懂梯板TB17mutt—KL 31瞬直対i CC4!■扳GB UKZL 交少a 石ii —— -:*平支挥i ・・1SC 5口板YBts ■面WKL8(埋杵M 6 用车安全走加板DB20 ”LT34 |iM W T4 7QB21■K wj :35R9& YP8 天沟板TOB »2 *»«知 KATJ I 36maYT9■ 1L23a37■ JLD 10WL對KJ 38 ■纯旳DG 11.用车能 DL25GJ甜承台 CT 12 策th 吊车策 DDL26ZJ40设»s«SJ 13轨道连按 DGL柱Z 41A ZH 14 车挡CD128KZ42«KttJ二、剖面符号和断面符号名称—p-="—£ 实—中线——ft農系的内容蠅程、结构平面團中的单坟结构构件线.支撑及摹 杆线’图名筝橫线*时切线结构平血團及详图中商到或可见的构件鸵样线、基0, 2S* 尺寸线、輛注引出线*标禹苻号，累弓I 苻号 不可见的蜒拴线、结构平面图中不可见的单躱站枸 构件线及钢结WS»线0-5* 结构平面图中的不可见掏件轮霹线0*256 K«CT 面图中.b 拄间支撑•垂豪支撑.设暑蓦鑫轴該燧中的中心线0.2站定位辂线、对隸线*中亡线1.断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西;表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。

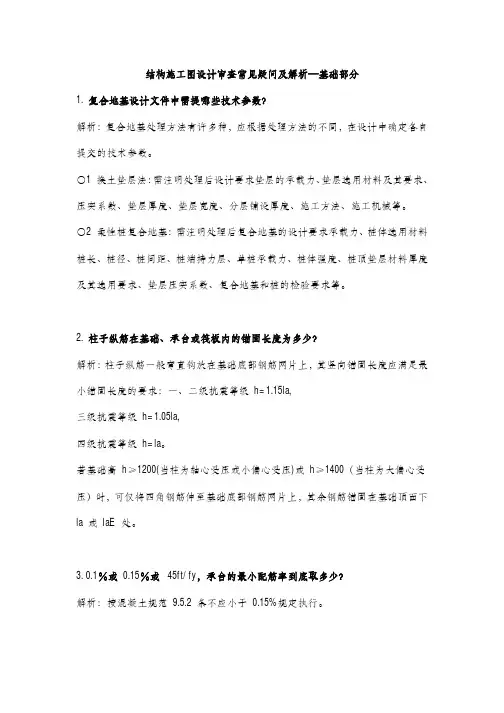

结构施工图设计审查常见疑问及解析—基础部分1.复合地基设计文件中需提哪些技术参数？解析：复合地基处理方法有许多种，应根据处理方法的不同，在设计中确定各自提交的技术参数。

○1换土垫层法：需注明处理后设计要求垫层的承载力、垫层选用材料及其要求、压实系数、垫层厚度、垫层宽度、分层铺设厚度、施工方法、施工机械等。

○2柔性桩复合地基：需注明处理后复合地基的设计要求承载力、桩体选用材料桩长、桩径、桩间距、桩端持力层、单桩承载力、桩体强度、桩顶垫层材料厚度及其选用要求、垫层压实系数、复合地基和桩的检验要求等。

2.柱子纵筋在基础、承台或筏板内的锚固长度为多少？解析：柱子纵筋一般弯直钩放在基础底部钢筋网片上，其竖向锚固长度应满足最小锚固长度的要求：一、二级抗震等级h=1.15la,三级抗震等级h=1.05la,四级抗震等级h=la。

若基础高h≥1200(当柱为轴心受压或小偏心受压)或h≥1400（当柱为大偏心受压）时，可仅将四角钢筋伸至基础底部钢筋网片上，其余钢筋锚固在基础顶面下la或laE处。

3.0.1％或0.15％或45ft/fy，承台的最小配筋率到底取多少？解析：按混凝土规范9.5.2条不应小于0.15%规定执行。

4.桩承台腰筋，是否需满足《混凝土规范》第10.2.16条的要求？解析：二桩承台腰筋不需要满足普通梁的要求，可适当放松。

5.地下室抗浮锚杆如何设计，其计算、构造要求如何？解析：参照DBJ15-31-2003《建筑地基基础设计规范》第10.2.10条及GB50330-2002《建筑边坡工程技术规范》第7节锚杆（索）进行设计。

6.工程需要进行抗浮设计时，结构的强度设计按抗浮水位，抗裂设计可否按稳定水位？上浮力可否打折？解析：结构的强度设计和裂缝宽度控制均按常年稳定水位设计。

当地下水埋藏较浅，建筑地下室或地下构筑物存在上浮问题需要进行抗浮验算时，才用抗浮水位。

上浮力不可以折减。

7.进行地基基础设计时，设计人员对GB5007-2002第3.0.4条（强条）的内容未理解和掌握，以致在设计中出现错误。

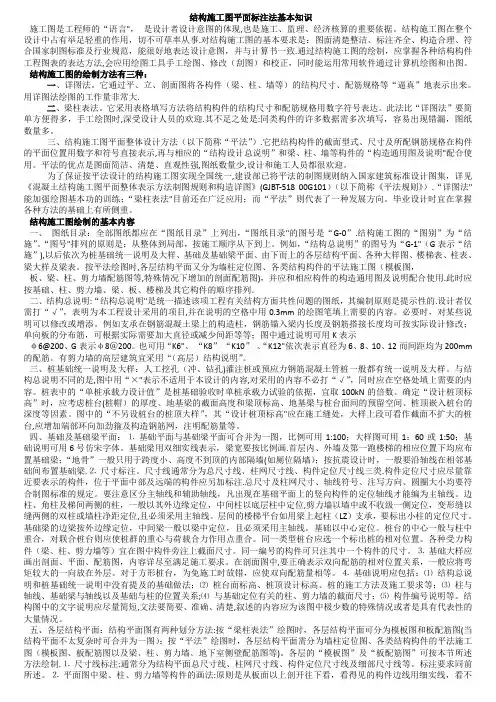

结构施工图平面标注法基本知识施工图是工程师的“语言"，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。

结构施工图在整个设计中占有举足轻重的作用，切不可草率从事.对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。

结构施工图的绘制方法有三种：一、详图法。

它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。

用详图法绘图的工作量非常大.二、梁柱表法。

它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时,深受设计人员的欢迎.其不足之处是:同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”）.它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明"配合使用。

平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101）（以下简称《平法规则》）.“详图法"能加强绘图基本功的训练；“梁柱表法"目前还在广泛应用；而“平法”则代表了一种发展方向。

毕业设计时宜在掌握各种方法的基础上有所侧重。

结构施工图绘制的基本内容一、图纸目录：全部图纸都应在“图纸目录”上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”。

施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。

(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
