电梯故障代码

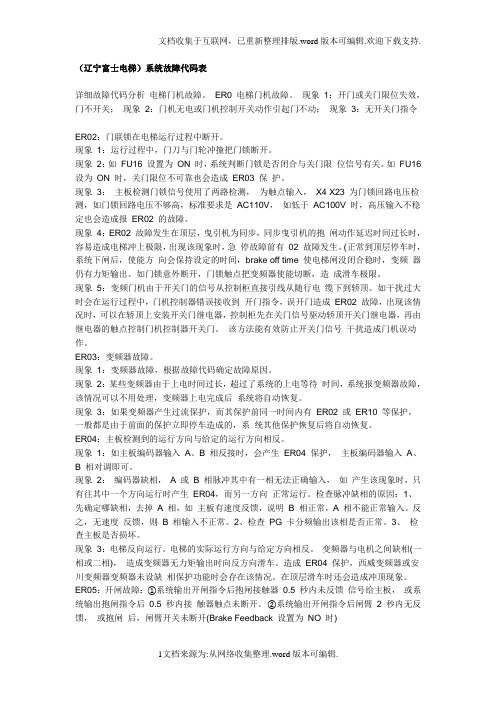

（辽宁富士电梯）系统故障代码表详细故障代码分析电梯门机故障。

ER0 电梯门机故障。

现象1：开门或关门限位失效，门不开关；现象2：门机无电或门机控制开关动作引起门不动；现象3：无开关门指令ER02：门联锁在电梯运行过程中断开。

现象1：运行过程中，门刀与门轮冲撞把门锁断开。

现象2：如FU16 设置为ON 时，系统判断门锁是否闭合与关门限位信号有关。

如FU16 设为ON 时，关门限位不可靠也会造成ER03 保护。

现象3：主板检测门锁信号使用了两路检测，为触点输入，X4 X23 为门锁回路电压检测，如门锁回路电压不够高，标准要求是AC110V，如低于AC100V 时，高压输入不稳定也会造成报ER02 的故障。

现象4：ER02 故障发生在顶层，曳引机为同步，同步曳引机的抱闸动作延迟时间过长时，容易造成电梯冲上极限，出现该现象时，急停故障前有02 故障发生。

(正常到顶层停车时，系统下闸后，使能方向会保持设定的时间，brake off time 使电梯闸没闭合稳时，变频器仍有力矩输出。

如门锁意外断开，门锁触点把变频器使能切断，造成滑车极限。

现象5：变频门机由于开关门的信号从控制柜直接引线从随行电缆下到轿顶。

如干扰过大时会在运行过程中，门机控制器错误接收到开门指令，误开门造成ER02 故障，出现该情况时，可以在轿顶上安装开关门继电器，控制柜先在关门信号驱动轿顶开关门继电器，再由继电器的触点控制门机控制器开关门。

该方法能有效防止开关门信号干扰造成门机误动作。

ER03：变频器故障。

现象1：变频器故障，根据故障代码确定故障原因。

现象2：某些变频器由于上电时间过长，超过了系统的上电等待时间，系统报变频器故障，该情况可以不用处理，变频器上电完成后系统将自动恢复。

现象3：如果变频器产生过流保护，而其保护前同一时间内有ER02 或ER10 等保护，一般都是由于前面的保护立即停车造成的，系统其他保护恢复后将自动恢复。

ER04：主板检测到的运行方向与给定的运行方向相反。

电梯外呼显示代码含义：
闪烁：“1”：变频器故障，原因：多在编码器
“2”：运行中门锁断开
“3”：门锁继电器触点粘连
“4”：变频器运行反馈保护，原因：PLC给出运行信号后而没有收到变频器运行反馈信号，措施：断电复位。

“5”：开关保护，在平层关门时，门锁合不上。

“6”制动接触器故障，当PLC给出运行信号后没有收到接触器吸合信号，检查制动器回路，断电后复位。

“7”：运行故障，在非检修运行状态下，当PLC给出运行信号后，在规定时间内没有收到停车信号，则出现此故障，
断电后复位。

“8”：运行或制动接触器触点粘连故障，电梯运行时一旦运行接触器或制动接触器粘连，则停车后出现此故障。

故障代码描述可能的原因缺陷元件电梯状态恢复试验Fault code Description Possible reason Detection Operation Recovery Testing0001 DTS监测时间超时. 软件定义的确定时间过后轿厢的位置信息没有改变,门区磁开关30没有变化. 在确定的时间过后30和B30的开关没动作.时间过后电梯回马上停止.关电恢复这个故障.慢车往下开过了77U以后停车,在LCECCB板上拔下61U/N,30,B30,然后转正常,直到故障出现.0001 DTS监测时间超时.(Resolve 20电梯)0003 超速For:V2 LCEDRV0004 连续三次同步运行失败连续3次同步运行均无法正确接收77:U/N,61U/N,30信号. 3次失败后停在端站.关电0007 门区开关30或B30卡死. 门区信号持续有效. 启动一段时间后,没有检测到30/B30信号的下降缘运行至目的楼层,不开门,不走车关电或打检修短接LCECCB上的30(B30)信号--XB21(XB24)的最低插脚0012 液压梯0013 液压梯0014 连续运行二次,监察门区电路继电器553没有吸合.后面会跟着出现0076故障代码. 553继电器回路没接通. 553继电器没有接通ADO/ACL回路.运行至目的楼层,退出服务关电或转检修.0015 连续运行二次,门区监测回路有不正确的动作, 后面会跟着出现0082故障代码. 电梯在楼层位置时443:1 或443:2 或486没有动作以接通AADO/ACL回路.连续运行二次中, 443:1,443:2 ,486中至少有一个动作不准确.运行至目的楼层,退出服务关电或转检修.0019 液压梯0021 安全回路断开(另外有子故障代码可供参考) 安全回路输入1无电压电梯在检修状态在ADO板的XC1/5没有电压电梯急停接通安全回路断开安全回路安全回路断开,故障0021的子代码描述.当出现0021时再按ACCEPT键将会出现子代码.它以滚动形式显示.子代码描述可能的原因缺陷元件电梯状态恢复试验2100 安全回路断开.如果是ADON, Rev.1在使用的话, 没有更多的诊断信息, 如果使用ADON2, 安全回路断开小于100ms, 软件将没有足够的时间读到安全回路输入信号. ADON, Rev.11) 安全回路1输入点没有电压, 其中的一个或多个开关断开.2) 在检修状态.ADON2电源故障ADON, Rev.1在ADO板的XC1/5没有电压ADON2安全回路上任一测试点的电源丢失.电梯急停接通安全回路ADON, Rev.1接通安全回路ADON2需要特殊的装置试验这个功能.2101 ADON2在使用, ADON2板上端子XM5 / 1和XM1/1之间的回路断开1) ETS线路没有电压2) ADON板的保险丝烧断3) 机房停止开关动作.在XM1/1没有电压. 电梯急停接通安全回路在ADON2板上拿走保险丝.2102 ADON2在使用, ADON2板上端子XM 1/3和XH1/1之间的回路断开地坑急停开关;限速器钢丝绳张紧开关;缓冲器开关;补偿绳(链)开关;终端开关动作.在XH1/1没有电压. 电梯急停接通安全回路使地坑急停开关动作.2103 ADON2在使用, ADON2板上端子XH1 / 3和XC1/3之间的回路断开. 机房检修开关动作. 在XC1/3没有电压. 电梯急停接通安全回路使机房检修开关动作.2104 ADON2在使用, ADON2板上端子XC 1/ 3和XC1/5之间的回路断开. 轿顶检修开关或急停开关动作.在XC1/5没有电压. 电梯急停接通安全回路使轿顶急停开关动作.0022 运行时井道门锁断开安全回路输入3无电压,输入1和2必需有230V电压. XH2/3没有电压. 电梯急停接通厅门回路打开厅门或拔出XH20023 运行中轿门开关打开。

苏州默纳克N I C E-3000故障代码1.E01—逆变单元保护。

原因：主回路输出接地或短路；曳引机连线过长；工作环境过热；控制器内部连线松动。

处理：排除接线等外部问题；加电抗器或滤波器；检查风道与风扇是否正常；联系厂家。

2.E02—加速过电流。

原因：主回路输出接地或短路；电机参数调谐与否；负载太大。

处理：排除接线等外部问题；进行电机参数调谐；减轻突加负载。

3.E03—减速过电流。

原因：主回路输出接地或短路；电机参数调谐与否；负载太大；减速曲线太陡。

处理：排除外部接线等问题；进行电机参数调谐；减轻突加负载；调节曲线参数。

4.E04—恒速过电流。

原因：主回路输出接地或短路；电机参数调谐与否；负载太大；码盘干扰大。

处理：排除接线等外部问题；进行电机参数调谐；减轻突加负载；选择合适码盘，采用屏蔽线连接。

5.E05—加速过电压。

原因：输入电压过高；电梯倒拉严重；制动电阻选择偏大，或制动单元异常；加速曲线太陡。

处理：调整输入电压；调整电梯运行启动时序；选择合适制动电阻；调整曲线参数。

6.E06—减速过电压。

原因：输入电压过高；制动电阻选择偏大；或制动单元异常；减速曲线太陡。

处理：调整输入电压；选择合适制动电阻；调整曲线参数。

7.E07—恒速过电压。

原因：输入电压过高；制动电阻选择偏大，或制动单元异常。

处理：调整输入电压；选择合适制动电阻。

8.E08—控制电源故障。

原因：输入电压过高；驱动控制板异常。

处理：调整输入电压；与厂家联系。

9.E09—欠电压故障。

原因：输入电源瞬间停电；输入电压过低；驱动控制板异常。

处理：排除外部电源问题；联系厂家。

10.E10—系统过载。

原因：抱闸回路异常；负载过大。

处理：检查抱闸回路及电源；减小负载。

11.E11—电机过载。

原因：F C-02设定不当；抱闸回路异常；负载过大。

处理：调整参数；检查抱闸回路及电源。

12.E12—输入缺相。

原因：输入电源不平衡；驱动控制板异常。

处理：调整输入电源；联系厂家。

全部电梯故障代码
1、单个电梯停机故障：
1.1、控制电源故障：
①控制电源线路断路/短路/接触不良故障；
②控制电源调节器/整流器/稳压器故障；
③制动器断电器/开关故障；
④控制电路的热元件/电感/电容/晶体管/开关等零部件故障；
⑤变频器故障；
⑥编码器/接收器故障；
⑦首站电路故障；
⑧急停按钮功能故障；
⑩电梯自诊断功能故障；
②电机及其绕组接触不良故障；
④电机及电路调节器故障；
⑤梯架及极导故障；
2.1、多台电梯首站通信故障：
①收发机/协调器逻辑控制故障；
②遥控器/接收器/控制信号系统故障；
③GSM/CDMA/网络通信故障；
①多台电梯调度系统故障；
②加速度/位移传感器故障；
③多台电梯互连/互控/自控功能失效；
①枪缆/网线/数据传输线/通信线损坏；
②多台电梯轿厢和机房之间线路断路/短路/接触不良。

错误代码描述可能原因恢复0001 运行监控时间超过在软件定义的时间内,轿厢位置没有改变需要重启0003 超速电梯速度高出额定速度110%。

在RDF或检修状态下速度大于0.66m/s 自动【在电梯停止后】0004 在连续三次同步运行中有错误在同步运行后，系统没有发现77:U/N,61:U/N,和30的正确信号。

在连续3次运行中都有该错误需要重启0007 门区开关30或B30粘联门区信号连续有效？？需要重启或检修驱动0014 门区监控电路内的533继电器在两个连续的运行中无作用。

该错误跟在在76错误后553继电器电路未被充电需要重启或检修驱动0015 连续两次运行有不正确的门区监控操作ADO/ACL线路未被充电。

443：1或443：2或486为在轿箱在层站时充电或轿箱速度大于SL1速度（5－20－9设置）时放电需要重启或检修驱动0021 安全回路不通1）安全回路输入口1失电。

安全回路中一个或多个器件打开2）电梯在检修模式闭合安全回路并且检修驱动或新内召或在层站开门0022 在运行时厅门打开运行时安全回路输入口3失电。

安全回路输入口1和2必须为230V 厅门关闭0023 在运行时轿门打开运行时安全回路输入口3失电。

安全回路输入口1必须为230V 轿门关闭0025 启动允许错误启动允许回路内的接触器未闭合，电梯不运行输入口XD1/3有230V AC电压0026 驱动不OK 驱动系统错误。

LCEDRV报错误给LCECPU。

参见LCEDRV错误代码当26错误清除0027 K7（主继电器）粘联由继电器自己的物理损坏，或由故障三级管保持K7充电需要换LCEADO0036 在运行时主接触器释放在运行时LCEDRV输出驱动器无效。

LCEDRV有错误在电梯停止和错误重置后自动复位0037 抱闸打开错误 1.在启动时抱闸不打开2.在电梯运行时报站关闭3.抱闸接触器输入连接器释放注：报站状态有LCEDRV输入口XBC来定义。

通力电梯故障代码大全电梯作为现代城市生活中不可或缺的交通工具，为我们的生活带来了极大的便利。

然而，随着使用时间的增加，电梯也会出现各种故障。

为了更好地了解电梯故障代码及其对应的解决方法，下面将为大家介绍通力电梯故障代码大全。

1. E001故障代码，门回路故障。

当电梯显示E001故障代码时，意味着电梯门回路存在故障。

这可能是由于门回路传感器故障、门回路控制器故障等原因导致的。

解决方法是检查门回路传感器及控制器是否正常，如有故障需及时更换。

2. E002故障代码，速度传感器故障。

E002故障代码表示电梯速度传感器存在故障。

速度传感器是用来检测电梯运行速度的重要部件，一旦出现故障，可能会导致电梯无法正常运行。

解决方法是检查速度传感器是否损坏或连接是否松动，必要时更换传感器。

3. E003故障代码，轿厢超速故障。

当电梯显示E003故障代码时，说明轿厢存在超速故障。

这可能是由于电梯控制系统故障、制动系统故障等原因导致的。

解决方法是检查电梯控制系统及制动系统是否正常，必要时进行维修或更换部件。

4. E004故障代码，门锁故障。

E004故障代码表示电梯门锁存在故障。

门锁是保证乘客安全的重要部件，一旦出现故障，可能会导致意外事故发生。

解决方法是检查门锁是否损坏或连接是否松动，必要时及时更换。

5. E005故障代码，故障复位故障。

当电梯显示E005故障代码时，意味着电梯故障复位存在故障。

这可能是由于电梯控制系统故障、复位按钮故障等原因导致的。

解决方法是检查电梯控制系统及复位按钮是否正常，必要时进行维修或更换。

6. E006故障代码，电梯停电故障。

E006故障代码表示电梯停电故障。

停电是电梯常见的故障之一，一旦停电可能会导致电梯无法正常运行。

解决方法是检查电梯供电系统是否正常，必要时安装备用电源或应急救援设备。

通过以上介绍，我们可以清楚地了解到通力电梯常见的故障代码及其解决方法。

在日常使用中，如果遇到电梯出现故障代码，应该及时联系专业维修人员进行处理，切不可擅自操作或维修，以免造成更大的安全隐患。

故障代码
故障代码含义
01安全回路故障22运行中检修信号不正常43速度过快
02强减限位故障23运行中开门，开门状态下停
44速度过慢
靠在非门区
03变频器故障24运行中强迫减速开关1有误45闪存（Flash ROM）故障04停车时主接触器粘连25运行中强迫减速开关2有误46层站设定不合理
05停车时抱闸接触器粘连26运行中强迫减速开关3有误47高温报警
06开门时门锁继电器粘连27门受阻48低温报警
07输入端口设置有误28后门受阻49过电压
08快车全程运行超时29变频器运行、零速、准备好
50欠电压
信号不正常
09EEPROM故障30后门开、关门限位同时动作51总高度超过655米
10运行时无编码器信号31前门开、关门限位同时动作52滑移偏差过大
11溜车32地震53严重故障，请断一次电
54抱闸检测开关故障5次
12单层运行超时33强迫减速开关1长度超过半层
楼
13逆向运行34强迫减速开关1安装有误55编码器A，B相频率不一致14运行时门区信号有误35强迫减速开关2安装有误56三相电不平衡
15轿顶板通讯故障36强迫减速开关3安装有误60超载
16起动失败37通讯口1通讯故障61未安装电池
17运行中断开主接触器38通讯口3通讯故障62实时时钟故障
18运行中断开抱闸接触器39需要自学习63电池电压过低
19停车或运行时抱闸检测开关故障40通讯口2通讯故障64未设定日期时间
20停车时轿门锁故障41主电源接触器故障65轿顶板故障
21撞上、下限位42超过极限速度66未连接调试器。
