高温结构陶瓷

陶瓷基复合材料陶瓷基复合材料是以陶瓷为基体与各种纤维复合的一类复合材料。

陶瓷基体可为氮化硅、碳化硅等高温结构陶瓷。

这些先进陶瓷具有耐高温、高强度和刚度、相对重量较轻、抗腐蚀等优异性能，而其致命的弱点是具有脆性，处于应力状态时，会产生裂纹，甚至断裂导致材料失效。

而采用高强度、高弹性的纤维与基体复合，则是提高陶瓷韧性和可靠性的一个有效的方法。

纤维能阻止裂纹的扩展，从而得到有优良韧性的纤维增强陶瓷基复合材料。

陶瓷基复合材料具有优异的耐高温性能，主要用作高温及耐磨制品。

其最高使用温度主要取决于基体特征。

陶瓷基复合材料已实用化或即将实用化的领域有刀具、滑动构件、发动机制件、能源构件等。

法国已将长纤维增强碳化硅复合材料应用于制造高速列车的制动件，显示出优异的摩擦磨损特性，取得满意的使用效果。

工制备艺浆体浸渍-热压法适用于长纤维。

首先把纤维编织成所需形状，然后用陶瓷泥浆浸渍，干燥后进行烧结。

优点是加热温度较晶体陶瓷低，层板的堆垛次序可任意排列，纤维分布均匀，气孔率低，获得的强度较高。

缺点则是不能制造大尺寸的制品，所得制品的致密度较低，此外零件的形状不宜太复杂，基体材料必须是低熔点或低软化点陶瓷。

晶须与颗粒增韧陶瓷基复合材料的加工与制备晶须与颗粒的尺寸均很小，只是几何形状上有些区别，用它们进行增韧的陶瓷基复合材料的制造工艺是基本相同的。

基本上是采用粉末冶金方法。

制备工艺比长纤维复合材料简便很多。

所用设备也不复杂设备。

过程简单。

混合均匀，热压烧结即可制得高性能的复合材料制造工艺也可大致分为配料-成型-烧结-精加工等步骤。

直接氧化沉积法方法：将纤维预制体置于熔融金属上面，添加有镁、硅添加剂的熔融金属铝，在氧化气氛中，不断地浸渍预制体，在浸渍过程中，熔融金属或其蒸汽与气相氧化剂反应生成氧化物。

随着时间的延长，边浸渍边氧化，最终可制得纤维增强CMC。

优点：纤维几乎无损伤、纤维分布均匀、CMC性能优异，工艺简单、效率高成本低先驱体热解法方法：将单独合成的先驱体，通过加温调节其粘度，在高压-真空联合作用下使其浸入并充满多向纤维编织坯件的空隙，在高温下使先驱体热解。

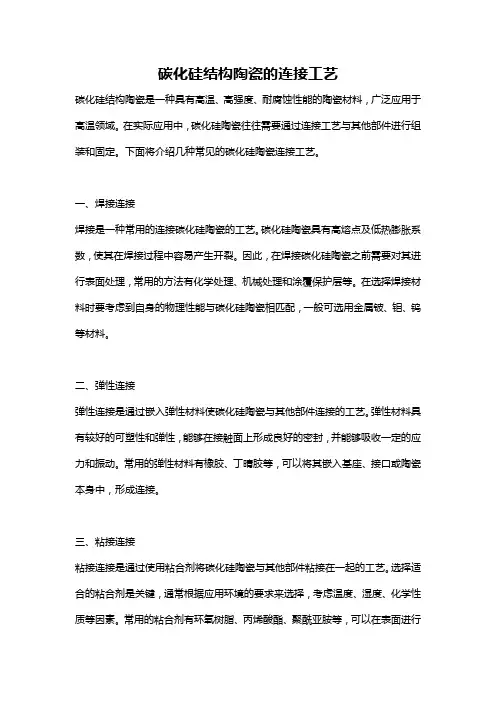

碳化硅结构陶瓷的连接工艺碳化硅结构陶瓷是一种具有高温、高强度、耐腐蚀性能的陶瓷材料，广泛应用于高温领域。

在实际应用中，碳化硅陶瓷往往需要通过连接工艺与其他部件进行组装和固定。

下面将介绍几种常见的碳化硅陶瓷连接工艺。

一、焊接连接焊接是一种常用的连接碳化硅陶瓷的工艺。

碳化硅陶瓷具有高熔点及低热膨胀系数，使其在焊接过程中容易产生开裂。

因此，在焊接碳化硅陶瓷之前需要对其进行表面处理，常用的方法有化学处理、机械处理和涂覆保护层等。

在选择焊接材料时要考虑到自身的物理性能与碳化硅陶瓷相匹配，一般可选用金属铍、钼、钨等材料。

二、弹性连接弹性连接是通过嵌入弹性材料使碳化硅陶瓷与其他部件连接的工艺。

弹性材料具有较好的可塑性和弹性，能够在接触面上形成良好的密封，并能够吸收一定的应力和振动。

常用的弹性材料有橡胶、丁晴胶等，可以将其嵌入基座、接口或陶瓷本身中，形成连接。

三、粘接连接粘接连接是通过使用粘合剂将碳化硅陶瓷与其他部件粘接在一起的工艺。

选择适合的粘合剂是关键，通常根据应用环境的要求来选择，考虑温度、湿度、化学性质等因素。

常用的粘合剂有环氧树脂、丙烯酸酯、聚酰亚胺等，可以在表面进行涂覆或注入。

四、机械连接机械连接是通过螺纹、螺钉、插销等方式将碳化硅陶瓷与其他部件连接在一起的工艺。

机械连接具有结构简单、易于实施以及拆卸方便等特点。

在选择机械连接方式时要考虑到力的传递和承载能力，以及材料本身的脆性，避免过分施加力导致断裂。

总的来说，碳化硅结构陶瓷的连接工艺有焊接连接、弹性连接、粘接连接和机械连接。

在具体应用中需根据工作环境的要求选择合适的连接方式，并保证连接的牢固度和稳定性。

简述结构陶瓷的性能特点及制备工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!结构陶瓷是指那些以陶瓷材料为载体，既具有高机械强度又具有优异耐磨、耐高温、耐腐蚀等物理化学性能的陶瓷材料。

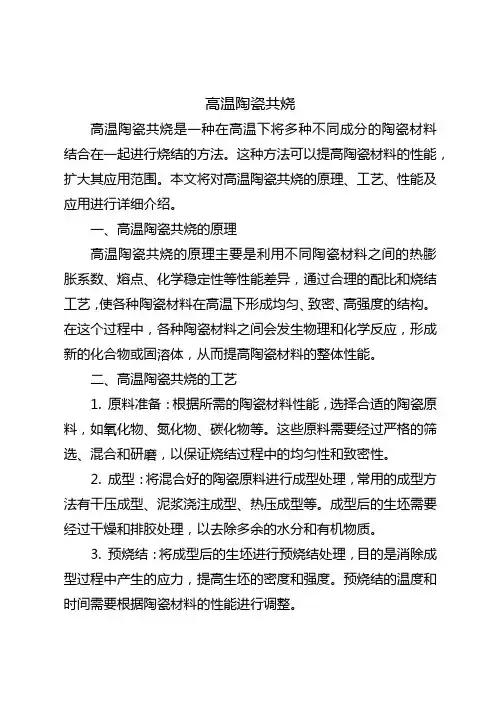

高温陶瓷共烧高温陶瓷共烧是一种在高温下将多种不同成分的陶瓷材料结合在一起进行烧结的方法。

这种方法可以提高陶瓷材料的性能，扩大其应用范围。

本文将对高温陶瓷共烧的原理、工艺、性能及应用进行详细介绍。

一、高温陶瓷共烧的原理高温陶瓷共烧的原理主要是利用不同陶瓷材料之间的热膨胀系数、熔点、化学稳定性等性能差异，通过合理的配比和烧结工艺，使各种陶瓷材料在高温下形成均匀、致密、高强度的结构。

在这个过程中，各种陶瓷材料之间会发生物理和化学反应，形成新的化合物或固溶体，从而提高陶瓷材料的整体性能。

二、高温陶瓷共烧的工艺1. 原料准备：根据所需的陶瓷材料性能，选择合适的陶瓷原料，如氧化物、氮化物、碳化物等。

这些原料需要经过严格的筛选、混合和研磨，以保证烧结过程中的均匀性和致密性。

2. 成型：将混合好的陶瓷原料进行成型处理，常用的成型方法有干压成型、泥浆浇注成型、热压成型等。

成型后的生坯需要经过干燥和排胶处理，以去除多余的水分和有机物质。

3. 预烧结：将成型后的生坯进行预烧结处理，目的是消除成型过程中产生的应力，提高生坯的密度和强度。

预烧结的温度和时间需要根据陶瓷材料的性能进行调整。

4. 共烧：将预烧结后的陶瓷生坯进行共烧处理。

共烧的温度和气氛需要根据陶瓷材料的熔点、化学稳定性等因素进行选择。

共烧过程中，各种陶瓷材料之间会发生物理和化学反应，形成新的化合物或固溶体。

5. 后处理：共烧后的陶瓷材料需要进行冷却、切割、磨削等后处理工序，以满足实际应用的需求。

三、高温陶瓷共烧的性能1. 力学性能：通过高温陶瓷共烧，陶瓷材料的硬度、抗弯强度、抗压强度等力学性能得到了显著提高。

这是因为共烧过程中，各种陶瓷材料之间形成了均匀、致密的结构，有效地提高了陶瓷材料的力学性能。

2. 热学性能：高温陶瓷共烧可以使陶瓷材料的熔点降低，热导率提高，从而扩大了陶瓷材料的应用范围。

例如，通过将氧化铝和氧化锆共烧，可以制备出具有高熔点、高强度、高热导率的复相陶瓷材料，广泛应用于电子器件、航空航天等领域。

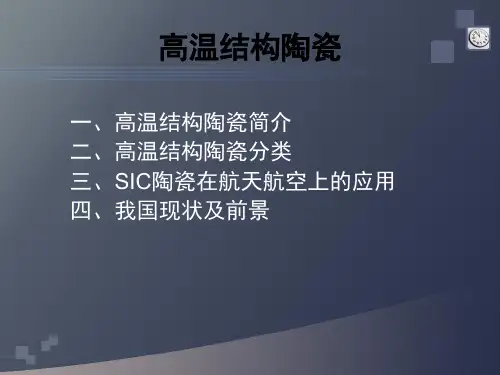

高温结构陶瓷摘要：高温结构陶瓷（high temperature structural ceramics），用于某种装置、或设备、或结构物中，能在高温条件下承受静态或动态的机械负荷的陶瓷。

具有高熔点，较高的高温强度和较小的高温蠕变性能，以及较好的耐热震性、抗腐蚀、抗氧化和结构稳定性等。

高温结构陶瓷包括高温氧化物和高温非氧化物（或称难熔化合物）两大类。

在材料中，有一类叫结构材料主要制利用其强度、硬度韧性等机械性能制成的各种材料。

金属作为结构材料，一直被广泛使用。

但是，由于金属易受腐蚀，在高温时不耐氧化，不适合在高温时使用。

高温结构材料的出现，弥补了金属材料的弱点。

这类材料具有能经受高温、不怕氧化、耐酸碱腐蚀、硬度大、耐磨损、密度小等优点，作为高温结构材料，非常适合。

关键词：高温结构陶瓷膨胀系数生产与应用高温结构陶瓷的分类主要有以下几种：氮化硅陶瓷、氮化硼陶瓷、氧化锆陶瓷、刚玉、等。

§1.1氮化硅陶瓷1．1．1 定义与性能氮化硅陶瓷是一种烧结时不收缩的无机材料。

他是氮和硅的唯一化合物，他有两种变体：α—Si3N4和β—Si3N4,均属六方晶系，在20～1000℃线性膨胀系数为2.75×10-6℃-1。

是很好的介电体。

具有较高的机械强度，特别是在高温下仍保持一定强度。

对酸、水蒸气和许多金属熔体（Al、Pb、Zn、等）的作用都是稳定的。

抗氧化能力较强，摩擦系数低，硬度高。

1．1．2 工艺方法它是用硅粉作原料，先用通常成型的方法做成所需的形状，在氮气中及１２００℃的高温下进行初步氮化，使其中一部分硅粉与氮反应生成氮化硅，这时整个坯体已经具有一定的强度。

然后在１３５０℃～１４５０℃的高温炉中进行第二次氮化，反应成氮化硅。

用热压烧结法可制得达到理论密度９９％的氮化硅。

反应方程式：3Si+2N2→Si3N41．反应烧结生产Si3N4采用一级结晶硅块，在球磨中湿磨，酒精作研磨介质，磨至小于０.０７ｍｍ。

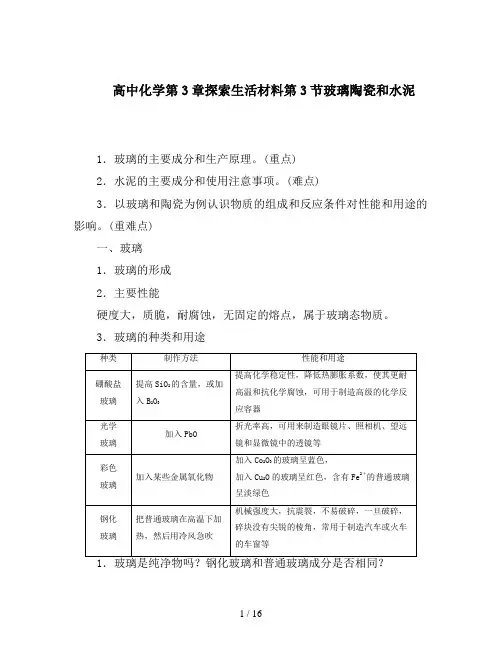

高中化学第3章探索生活材料第3节玻璃陶瓷和水泥1．玻璃的主要成分和生产原理。

(重点)2．水泥的主要成分和使用注意事项。

(难点)3．以玻璃和陶瓷为例认识物质的组成和反应条件对性能和用途的影响。

(重难点)一、玻璃1．玻璃的形成2．主要性能硬度大，质脆，耐腐蚀，无固定的熔点，属于玻璃态物质。

3．玻璃的种类和用途【提示】玻璃不是纯净物，钢化玻璃和普通玻璃成分完全相同。

二、陶瓷1．生产原料黏土，其主要成分可表示为Al2O3·2SiO2·2H2O。

2．手工制造陶瓷器的一般过程混合→成型→干燥→烧结→冷却→陶瓷器3．主要性能抗氧化、抗酸碱腐蚀、耐高温、绝缘、易成型。

4．为了使陶瓷表面光滑，不渗水，具有丰富的色彩，可以在烧制前在坯体上涂上釉料。

三、水泥1．生产原料：石灰石和黏土、适量石膏。

2．生产过程3．主要成分硅酸三钙(3CaO·SiO2)、硅酸二钙(2CaO·SiO2)、铝酸三钙(3CaO·Al2O3)。

4．性质：(1)水泥具有水硬性。

(2)吸水能力强。

5．用途(1)水泥砂浆：水泥、沙子和水的混合物。

(2)混凝土：水泥、沙子和碎石的混合物。

2．水泥在储存和运输过程中应注意什么？【提示】由于水泥具有很强的吸水能力，能吸收空气中的水分并与之发生化学反应，故储存和运输过程中要注意防水、防潮。

四、玻璃和陶瓷的新发展 1．光导纤 维(简称光纤)⎩⎪⎨⎪⎧主要成分：石英玻璃主要性能：传导光的能力特别强，抗干扰性 能好，通信质量高，防窃听，质量小而细，耐腐蚀，铺设方便用途：制作光缆，还用于医疗、信息处理、传能 传像、遥测遥控和照明等方面2．高温结构陶瓷(2)高温结构陶瓷的优点：耐高温、耐氧化、耐酸碱腐蚀、硬度大、耐磨损、密度小等。

(3)高温结构陶瓷在汽车制造业中的应用用高温结构陶瓷制造发动机，发动机的工作温度能稳定在 1 300 ℃左右，由于燃料充分燃烧而又不需要水冷却，使热效率大幅度提高。

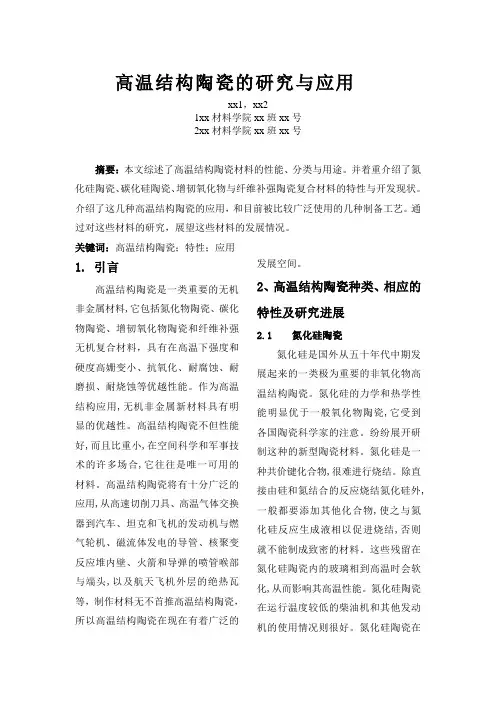

高温结构陶瓷的研究与应用xx1，xx21xx材料学院xx班xx号2xx材料学院xx班xx号摘要：本文综述了高温结构陶瓷材料的性能、分类与用途。

并着重介绍了氮化硅陶瓷、碳化硅陶瓷、增韧氧化物与纤维补强陶瓷复合材料的特性与开发现状。

介绍了这几种高温结构陶瓷的应用，和目前被比较广泛使用的几种制备工艺。

通过对这些材料的研究，展望这些材料的发展情况。

关键词：高温结构陶瓷；特性；应用1. 引言高温结构陶瓷是一类重要的无机非金属材料,它包括氮化物陶瓷、碳化物陶瓷、增韧氧化物陶瓷和纤维补强无机复合材料，具有在高温下强度和硬度高姗变小、抗氧化、耐腐蚀、耐磨损、耐烧蚀等优越性能。

作为高温结构应用,无机非金属新材料具有明显的优越性。

高温结构陶瓷不但性能好,而且比重小,在空间科学和军事技术的许多场合,它往往是唯一可用的材料。

高温结构陶瓷将有十分广泛的应用,从高速切削刀具、高温气体交换器到汽车、坦克和飞机的发动机与燃气轮机、磁流体发电的导管、核聚变反应堆内壁、火箭和导弹的喷管喉部与端头,以及航天飞机外层的绝热瓦等，制作材料无不首推高温结构陶瓷，所以高温结构陶瓷在现在有着广泛的发展空间。

2、高温结构陶瓷种类、相应的特性及研究进展2.1 氮化硅陶瓷氮化硅是国外从五十年代中期发展起来的一类极为重要的非氧化物高温结构陶瓷。

氮化硅的力学和热学性能明显优于一般氧化物陶瓷,它受到各国陶瓷科学家的注意。

纷纷展开研制这种的新型陶瓷材料。

氮化硅是一种共价键化合物,很难进行烧结。

除直接由硅和氮结合的反应烧结氮化硅外,一般都要添加其他化合物,使之与氮化硅反应生成液相以促进烧结,否则就不能制成致密的材料。

这些残留在氮化硅陶瓷内的玻璃相到高温时会软化,从而影响其高温性能。

氮化硅陶瓷在运行温度较低的柴油机和其他发动机的使用情况则很好。

氮化硅陶瓷在热机及汽车工业上巳有许多重要应用,前景美好。

利用氮化硅的高强度、耐磨损、耐腐蚀性能,还可在热机以外的领域得到许多应用。
