G101系列图集编号

国家建筑标准图集03G101全套是12本：
11G101全套总共是三本即11G101-1、11G101-2和11G101-3替代全套03G101
03G101全套是12本是：
一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）
七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。

马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集马鞍山钢铁建设集团有限公司法律法规、规范、标准及标准图集有效清单 五、标准图集。

自2008年5月开始到2009年6月为止，编制组在中国建筑标准设计研究院标准设计事业部的统一安排下，历时14个月，完成了08G101-11《G101系列图集施工常见问题答疑图解》（以下简称《答疑》）国家建筑标准图集的编制任务。

回顾《答疑》图集的编制过程，有以下三个问题值得我们思考。

为什么要编制《答疑》图集：国家建筑标准设计《混凝土结构施工图平面整体表示方法制图规则和构造详图》G101-1图集自1996年11月出版发行以来，陆续推出了G101-2（板式楼梯）、G101-3（筏形基础）、G101-4（楼板、屋面板）、G101-6（独立基础、条形基础、桩基承台）、G101-5（箱形基础、地下室结构）系列图集（以下简称《G101系列》）。

《G101系列》图集是政府主管部门批准的国建建筑标准设计图集，在全国范围流通使用。

为了使工程技术人员理解并掌握《G101系列》图集的构造原理及施工方法，中国建筑标准设计研究院开设了热线咨询电话及网络论坛进行答疑。

热线及网络开通后，每天都收到施工单位、建设单位、设计单位、监理单位等用户大量的问题，尤其是现场钢筋操作工人及预算编制人员的提问，既涉及平面表示方法，也涉及到相应的构造要求。

为了帮助大家准确理解《G101系列》图集，保证工程质量，将《G101系列》图集使用中经常遇到的问题进行归纳、总结、提炼，有关技术人员提出了编制《答疑》图集的想法，很快得到各方面的肯定和帮助，顺利通过了立项审查，并获建设部批准。

如何编制《答疑》图集：编制过程中曾对《G101系列》图集广泛使用中反馈的问题进行汇总、整理、分析，归纳了100个左右常见问题。

编制组根据现行国家标准、规范、规程的规定和成熟的习惯做法，就这些提出的问题按问题分析、正确做法两方面采用答疑对照编排方式予以解答，完成了《答疑》图集的送审稿，2008年9月召开了图集的送审图审查会，得到了来自各方面专家和领导的肯定和支持，同时也提出了不少有价值的意见，有利于《答疑》图集的更加完善。

13G101-11G101系列图集施⼯常见问题答疑图解13G101-11G101系列图集施⼯常见问题答疑解替代08GI01⼀11⽬录总说明l01系列图集施⼯常见问题索引表1⼀般构造钢筋锚固与锚固长度锚固长度修正，光圆钢筋弯钩纵向受拉钢筋弯钩锚固与机械锚固锚固形式，搭接长度纵向受拉钢筋绑扎搭接长度钢筋连接的基本要求、绑扎搭接机械连接、焊接搭接长度范围内箍筋，混凝⼟保护层厚度混凝⼟保护层厚度混凝⼟结构的环境类别结构混凝⼟耐久性的基本要求抗震设计受⼒钢筋要求，受⼒钢筋代换要求焊接封闭钢筋，箍筋、拉筋弯钩并筋2柱和节点构造框架梁柱节点混凝⼟浇筑及核算框架柱节点核⼼区⽔平箍筋嵌固部位和基础顶⾯框架柱纵向受⼒钢筋⾮连接区刚性地⾯柱箍筋加密要求框架结构顶层端节点配筋做法短柱，芯柱框⽀梁、框⽀柱3剪⼒墙构造底部加强部位约束边缘构件⽔平分布钢筋计⼊约束边缘构件体积配箍率的构造做法扶壁柱、⼗字和⾮正交暗柱构造剪⼒墙⽔平钢筋在边缘构件内的构造做法剪⼒墙边缘构件竖向胡筋顶端构造剪⼒墙连梁、暗梁及边框梁与墙体钢筋位置关系连梁地下室外墙转⾓处钢筋连接4梁构造梁纵向钢筋的最⼩净距，梁下部悬挑板配置吊筋梁上部⾮通长钢筋伸出长度楼层框架梁纵向受⼒钢筋在端⽀座的锚固构造框架梁上部通长钢筋、架⽴钢筋框架梁下部纵向受⼒钢筋梁与剪⼒墙垂直相交节点构造框架梁有⼀端⽀座为⾮框架柱时的配筋构造宽扁梁⾮框架梁端⽀座上部钢筋构造⾮框架梁端⽀座下部钢筋构造受扭⾮框架梁构造要求梁腰筋配置要求附加箍筋和吊筋构造梁悬挑端的配筋构造折梁的配筋构造5板构造单向板、双向板的概念楼⾯板、层⾯板中的各种钢筋双向板配筋构造单向板配筋构造板端⽀座钢筋构造框⽀转换层楼板悬臂板配筋构造悬臂板在阳⾓和阴⾓的附加加强钢筋构造斜板钢筋间距和板式楼样斜向分布钢筋间距6基础构造柱、墙插筋在基础中的锚固柱、墙插筋锚固区横向钢筋独⽴深基础短柱条形基础分布钢筋基础梁JL、基础次梁JCL、梁板式筏形基础平板LPB纵向钢筋连接区域基础梁JL、基础次梁JCL端部配筋构造筏形基础底板墙体洞⼝过梁配筋构造梁板式筏形基础钢筋排布⽅案筏形基础边缘封边钢筋筏形基础电梯基坑配筋构造独⽴基础及桩基承台钢筋构造三桩承台受⼒钢筋构造墙下承台梁桩顶纵筋在承台内的锚固构造基础联系梁附录G101系列图集的使⽤范围，平法结构施⼯图设计的表达⽅法平法结构施⼯图设计的构件编号总说明1编制依据1.1本图集根据住房和城乡建设部建质函［2013]86号“住房城乡建设部关于印发2013年国家建筑标准设计编制⼯作计划的通知”进⾏编制。

国际图集结构G部分图集编号应(320本)序号图集编号图集名称图集标准号备注1 03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪国墙、框支剪力墙结构）代替00G1012 03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）3 03G101-2附：03G101-2s混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）4 04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）5 04G101-4混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼梯与屋面板）6 06G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）7 03G102钢结构设计制图深度和表示方法8 04G103民用建筑工程结构施工图设计深度图样9 05G104民用建筑工程结构初步设计深度图样10 05SG105民用建筑工程设计互提资料深度图样-结构专业11 05SG109-1结构设计原则、荷载及荷载效应组合和地震作用、地基基础12 05SG109-2砌体结构13 05SG109-3混凝土结构14 05SG109-4钢结构、空间网格结构15 05SG110建筑结构审实践教学及见习工程师图册16 07SG111-1建筑结构加固施工图设计表示方法17 07SG111-2建筑结构加固施工图设计深度图样18 06G112建筑结构设计常用数据19 06G113 民用建筑结构计算书编制要求及示例20 09G901-5混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）21 09G901-2混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构）22 95G42812m予应力混凝土鱼腹式吊车梁23 07G120工程做法（自重计算）24 04G211砖烟囱代替00G211-1～425 05G212钢筋混凝土烟囱代替99G212-1～426 08G221 08J332砌体地沟（建筑、结构合订本）27 04SG307现浇钢筋混凝土板式楼梯28 05SG308 混凝土后锚固连接结构29 04SG309钢筋焊接网混凝土楼板与剪力墙构造30 06SG311-1 a b c 混凝土结构加固与修复（总则及构件加固）a b c31 04G314钢筋混凝土折线形屋架代替95G314-1～432 04G320钢筋混凝土基础梁代替93G320和93（03）G32033 04G321钢筋混凝土连系梁代替93G321和93（03）G32134 03G322-1钢筋混凝土过梁（烧结普通砖）代替93G322（一）～（二）35 03G322-2钢筋混凝土过梁（烧结多孔砖砌体）36 03G322-3钢筋混凝土过梁（混凝土小型空心砌块砌体）37 03G322-4钢筋混凝土过梁（混凝土小型空心砌块夹心墙体）38 04G323-1钢筋混凝吊车梁（工作级别A6）代替95G323-1～2和95（03）G323-1～239 04G323-2钢筋混凝吊车梁（工作级别A4、A5）40 04G325吊车轨道联结及车挡（适用于混凝土结构）代替95G32569 03G363 多层砖房钢筋混凝土构造柱抗震节点详图 代替98G363 70 99SG212-3 钢筋混凝土烟囱（100m ）71 05SG408SP 预应力空心板代替99ZG408 72 99ZG408（附册一） SP 预应力空心板技术手册 73 99ZG408（附册二） SP 板/砌块居住建筑设计指南 74 03SG409 预应力混凝土管桩75 04G410-1 1.5m×6.0m 预应力混凝土屋面板（预应力混凝土部分） 代替92G410-1、3、4和92（03）G410-1、3、476 04G410-2 1.5m×6.0m 预应力混凝土屋面板（钢筋混凝土部分） 77 05G414-1 预应力混凝土工字型屋面梁（9m 单坡） 代替99G414（一）～（五）78 05G414-2 预应力混凝土工字型屋面梁（12m 单坡） 79 05G414-3 预应力混凝土工字型屋面梁（12m 双坡） 80 05G414-4 预应力混凝土工字型屋面梁（15m 双坡） 81 05G414-5 预应力混凝土工字型屋面梁（18m 双坡）8204G415-1预应力混凝土折线形屋架（预应力筋钢绞线 跨度18m ～30m ）A B代替95G415-6～10和95（03）G415-6～1083 04G4266m后张法预应力混凝土吊车梁代替95G426和95（03）G42684 06SG429后张预应力混凝土结构施工图表示方法与构造详图85 06SG432-1预应力混凝土双T板（坡板宽度2.4m）86 08SG432-2 预应力混凝土双T板（平板宽度2.0m、2.4m、3.0m）87 08SG432-3预应力混凝土双T板（坡板宽度3.0m）88 03SG435-1预应力混凝土圆孔板(预应力筋为螺旋肋钢丝跨度为2.1m-2.4m)89 03SG435-2预应力混凝土圆孔板(预应力筋为螺旋肋钢丝跨度为4.8m-7.2m)90 06SG435-3 预应力混凝土圆孔板（板高100mm）91 06SG435-4 预应力混凝土圆孔板（板高150mm）92 06G439-1 预应力混凝土叠合板(实心板) 6G439-1替代95G439-3及95（03）G439-3预应力混凝土叠合板（预应力筋为刻痕钢丝）06G5439-2新编93 06G439-2 预应力混凝土叠合板(实心板)94 06SG501民用建筑钢结构防火构造95 05G511梯形钢屋架代替97G511和97（04）G51196 05G512钢天窗架代替97G512和97（04）G51297 05G513钢托架代替99G513和99（04）G51398 05G514-112m实腹式钢吊车梁轻级工作制（A1～A3）Q235钢代替00G514-1～5与00（04）G514-1～599 05G514-212m实腹式钢吊车梁中级工作制（A4～A5）Q235钢100 05G514-312m实腹式钢吊车梁中级工作制（A4～A5）Q345钢101 05G514-412m实腹式钢吊车梁重级工作制（A6～A7）Q345钢102 05G515轻型屋面梯形钢屋架代替01SG515和01（04）SG515103 06SG515-1 a b c轻型屋面梯形钢屋架（圆钢管、方钢管） a b c 104 06SG515-2轻型屋面梯形钢屋架（部分T型钢弦杆）105 05G516轻型屋面钢天窗架代替01SG516和01（04）SG516106 05G517轻型屋面三角形钢屋架代替98G517-1～5和98（04）G517-1～5107 06SG517-1轻型屋面三角形钢屋架（圆钢管、方钢管）108 06SG517-2轻型屋面三角形钢屋架（部分T型钢弦杆）109 02SG518-1门式刚架经型房屋钢结构（无吊车）A B 与02（04）SG518-1配合使用110 02（04）SG518-1门式刚架经型房屋钢结构（无吊车）111 04SG518-2 门式刚架经型房屋钢结构（有悬挂吊车）未附构件详图112 04SG518-2附：构件详图门式刚架经型房屋钢结构（有悬挂吊车）附：构件详图附构件详图113 04SG518-3门式刚架经型房屋钢结构（有吊车）未附构件详图114 04SG518-3 附：构件详图门式刚架经型房屋钢结构（有吊车）附：构件详图附构件详图115 07SG518-4多跨门式刚架轻型房屋钢结构（无吊车）可提供与本图集配套使用的门式钢架加工详图116 01SG519多、高层民用建筑钢结构节点构造详图与01（04）SG519配合使用117 01（04）SG519多、高层民用建筑钢结构节点构造详图118 03SG519-1多、高层民用建筑钢结构节点连接（次梁与主梁的简支螺栓连接：主梁的栓焊拼接）A B119 04SG519-2 a b 多、高层民用建筑钢结构节点连接（主梁的全栓拼接） a b120 03SG520-1钢吊车梁（中级工作制Q235钢）121 03SG520-2钢吊车梁（中级工作制Q345钢）122 05SG521-1C型钢檀条123 05SG521-2Z型钢檀条124 05SG521-3H型钢檀条125 05SG521-4C型钢和H型钢墙梁126 05SG522钢与混凝土组合楼（屋）盖结构构造127 04SG523型钢混凝土组合结构构造128 06SG524钢管混凝土结构构造129 05G525吊车轨道联结及车挡（适用于钢吊车梁）代替00G514-6与00（04）G514-6130 07SG526户外钢结构独立柱广告牌131 07SG528-1 钢雨蓬（一）132 06SG529-1单层房层钢结构节点构造详图（工字截面钢柱柱脚连接）133 07SG531网架结构设计134 03SG610-1建筑结构隔震构造详图135 03SG611砖混结构加固与修复136 04G612砖墙结构构造（烧结多孔砖与普通砖、蒸压类砖）代替96SG612与96（03）SG612137 05SG613 混凝土小型空心砌块结构构造代替96SG613-1～2与96（03）SG613-1～2138 02SG614框架结构填充小型空心砌块结构构造139 06SG614-1砌体填充墙连接构造140 03SG615配筋混凝土砌块砌体建筑结构构造141 05SG616混凝土小型砌块块型尺寸142 07SG617夹心保温墙结构构造143 02ZG710发泡水泥复合板144 03SG715-1蒸压轻质加气混凝土板（NALC）145 05SG811条形基础146 06SG812桩基承台147 06G901-1混凝土结构施工钢筋排布规则与详图（现浇混凝土框架、剪力墙、框架剪力墙）148 06CG01蒸压轻质砂加气混凝土块材及板才连霎构造（AALC）149 05CG02钢结构设计图实例---多、高层钢结构房屋150 07CG03 钢结构设计图实例---单层钢结构房屋151 06CG04钢结构设计图实例---单层工业厂房152 06CG08悬挂运输设备轨道设计计算153 08G101-5混凝土结构施工图平面整体表示方法制图规则和构造详图154 08G101-11G101系列图集施工常见问题答疑图解155 95G437-6预应力V形折板（托梁和三脚架）156 95G437-5预应力V形折板（悬挑折板）157 95G437-4预应力V形折板（悬挂集中荷载折板）158 95G437-3预应力V形折板（碳素钢丝折板构件）159 95G437-2预应力V形折板（冷拔低碳钢丝折板构件）160 95G437-1预应力V形折板（总说明和结构构造）161 96G433-2预应力混凝土三角形托架162163 06SG812(pdf)桩基承台164 常用建筑结构节点设计(a)施工详细图集（P1-96）165 常用建筑结构节点设计(b)施工详细图集（P97-175）166 CG429(九)带式输送机栈桥167 CG429(八)带式输送机栈桥168 CG429(七)带式输送机栈桥169 CG429(六)带式输送机栈桥170 CG429(五)带式输送机栈桥171 CG429(四)带式输送机栈桥172 CG429(三)带式输送机栈桥173 CG429(二)带式输送机栈桥174 CG429(一)带式输送机栈桥175 JTGQB003-2003钢筋砼盖板暗涵标准图176 HGT21553-1993钢铺板通用图177 HG-T21612-96压焊钢格板通用图178 HGT21640.1-2000 四(a)H型钢钢结构管架通用图集（桁架式管架四固定支架）179 HGT21640.1-2000 四(b)H型钢钢结构管架通用图集（桁架式管架四固定支架）180 HGT21640.1-2000 一H型钢钢结构管架通用图集（桁架式管架一总说明）181 08CG03轻型钢结构设计实例182 07G120工程做法（自重计算）183 04SG308混凝土后锚固连接构造184 08SG213-1(b)钢烟囱(自立式30-60M)(P90-175)185 08SG510-1(c)轻型屋面平行弦钢屋架(圆钢管、方钢管)(P134以后) 186 08SG510-1(b)轻型屋面平行弦钢屋架（圆钢管、方钢管）(P67-133) 187 08SG510-1(a)轻型屋面平行弦钢屋架（圆钢管、方钢管）(P1-66)188 08SG213-1(a)钢烟囱(自立式30-60M）（P1-89）189 08CG10配筋混凝土砌块砌体建筑结构设计计算实例190 08CG09建筑震害分析及实例图解191 08G118(1g)单层工业厂房设计选用（下册）192 08G118(1f)单层工业厂房设计选用（下册）193 08G118(1e)单层工业厂房设计选用（下册)194 08G118(1d)单层工业厂房设计选用（下册）195 08G118(1c)单层工业厂房设计选用（下册）196 08G118(1b)单层工业厂房设计选用（下册）197 08G118(1a)单层工业厂房设计选用（下册）198 08G118(d)单层工业厂房设计选用（上册）199 08G118(c)单层工业厂房设计选用（上册）200 08G118(b)单层工业厂房设计选用（上册）201 08G118(a)单层工业厂房设计选用（上册）202 06SG439-1预应力混凝土叠合板（50MM、60MM实心底板）203 00G101混凝土结构施工图平面整体表示方法制图规则和构造详图204 08SG520-3(b)钢吊车梁（H型钢工作级别A1～A5）205 08SG520-3(a)钢吊车梁（H型钢工作级别A1～A5）206 03G101-1补充坡屋面补充图集207 03SG715-1蒸压轻质加气混凝土板（NACL）构造详图208 08SG618-4农村民宅抗震构造详图（石结构房屋）209 08SG618-3农村民宅抗震构造详图（生土结构房屋）210 08SG618-1农村民宅抗震构造详图（砖结构房屋）211 08SG618-2农村民宅抗震构造详图（木结构房屋）212 YG-T01预埋件图集选用表213 96(03)G353-(1-6)钢筋混凝土屋面梁214 07SG111-2建筑结构加固施工图设计深度图样215 07SG111-1建筑结构加固施工图设计表示方法216 00G514吊车轨道联结及车挡217 SDCV0003—2002地脚螺栓图集218 HG T21545-2006地脚螺栓通用图219 SDCV0041_2002钢结构焊接节点220 98G359-3悬挂运输轨道221 04SG308(b)混凝土后锚固连接构造(49-96) 222 04SG308(a)混凝土后锚固连接构造(1-48) 223 95(03)G439预应力混凝土叠合板224 03G372(b)钢筋混凝土雨棚225 03G372(c)钢筋混凝土雨棚226 03G372(a)钢筋混凝土雨棚227 08SG115-1钢结构施工图参数表示法228 99SG212(一)烟囱图集229 96G370(一)混凝土空腹屋架（12m跨）230 96G370(三)混凝土空腹屋架（18m跨）231 96G370(二)混凝土空腹屋架（15m跨）232 HG21544-92埋件233 HG21543-92圆形塔平台通用图234 91SG362(EXCL版)预埋件图集235 03G101-1修正版03G101-1(修正版）超清晰236 04G101-4(word版)混凝土结构施工图平面整体表示方法制图规则和构造详图237 02(04)SG518-1门式刚架轻型房屋钢结构（2004年修改版)238 06SG515-1(c)轻型屋面梯形钢屋架（圆钢管、方钢管）(201-294)239 06SG515-1(b)轻型屋面梯形钢屋架（圆钢管、方钢管）(101-200)240 06SG515-1(a)轻型屋面梯形钢屋架（圆钢管、方钢管）241 HGT21611.1-1996钢筋混凝土带式输送机栈桥通用图242 06SG311-1(b)混凝土结构加固改造构造图(上册)(95-188p)243 06SG311-1(a)混凝土结构加固改造构造图(上册)(1-94p)244 06SG311-1(c)混凝土结构加固改造构造图(上册)(189-281p)245 01SG515(a)轻型屋面梯形钢屋架246 01SG515(b)轻型屋面梯形钢屋架247 常用建筑结构节点设计施工详细图集248 04SG519-2(b)多、高层民用建筑钢结构节点连接（主梁的全栓拼接）(61-125页)249 04SG519-2(a)多、高层民用建筑钢结构节点连接（主梁的全栓拼接）(1-60页) 250 04G325吊车轨道联结及车挡（适用于混凝土结构）251 03G322-4钢筋混凝土过梁252 06G901-1混凝土结构施工钢筋排布规则与构造详图253 93(03)G321钢筋砼连系梁254 02TD-102钢结构标准图集檩条墙梁分册255 04G104-4混凝土结构施工图平面整体表示方法制图规则和构造详图256 JGJ144-2004《外墙外保温工程技术规程》257 02BGP03阳光板图集258 07SG518-4(b)多跨门式刚架轻型房屋钢结构(92-183p)259 07SG518-4(a)多跨门式刚架轻型房屋钢结构(1-91p)260 05G359-1～4(b)悬挂运输设备轨道(146-291p)261 05G359-1～4(a)悬挂运输设备轨道(1-145p)262 96G433-1预应力混凝土折线形托架263 HGT21640.1-2000(三)H型钢钢结构管架通用图集桁架式管架264 HG21590-1995反射式玻璃板液面(施工图)265 HGT21640.1-2000(二)H型钢钢结构管架通用图集桁架式管架266 HGT21640.2-2000H型钢钢结构管架通用图集纵梁式管架267 HGT21640.3-2000H型钢钢结构管架通用图集独立式管架268 G514(五)吊车轨道联结及车挡269 CDI02J钢结构建筑构造图集270 G337(b)吊车梁走道板(25－48页)271 G337(a)吊车梁走道板(1-24页)272 G331(c)钢筋混凝土露天吊车柱(47－70页) 273 G331(b)钢筋混凝土露天吊车柱(25－46页) 274 G331(a)钢筋混凝土露天吊车柱(1-24页)275 G324(b)钢筋混凝土4米吊车梁(28－54页) 276 G324(a)钢筋混凝土4米吊车梁(1－27页)277 G323(二)(b)钢筋混凝土吊车梁(29－56页)278 G323(二)(a)钢筋混凝土吊车梁(1－28页)279 G320钢筋混凝土基础梁280 94G329(一)建筑物抗震构造详图281 CG33212米钢筋混凝土天窗架282 98G517(一)~(五)轻型房屋钢屋架283 97G329-2建筑物抗震构造详图284 01SG516轻型屋面钢天窗架285 GC02民用建筑抗震加固286 96(03)SG612多孔砖墙体结构构造287 97G361预制钢筋混凝土方桩288 97G329-3(b)建筑构造详图(37-75页)289 97G329-3(a)建筑构造详图(1-36页)290 96G101砼结构施工图平面整体表示方法制图规则和构造详图291 95G325吊车轨道联结292 93G322(二)b钢筋砼过梁(40-86页)293 93G322(二)a钢筋砼过梁(1-39页)294 G611(六)砖烟囱295 G415(一)抗补预应力钢筋混凝土折线形屋架抗震补充图296 G353(五)钢筋混凝土屋面梁297 G353(六)钢筋混凝土屋面梁298 87SG517(一)轻型屋面钢屋架299 95G415(七)21M预应力混凝土折线形屋架300 00G514-6吊车轨道联结及车档301 87SG517(四)轻型屋面钢屋架302 98G363多层砖房钢筋砼构造柱抗震节点详图303 97G329(一)建筑抗震结构详图304 97G329(三)建筑抗震结构详图305 97G329(七)建筑抗震结构详图306 97G329(二)建筑抗震结构详图307 97G329(八)b建筑构造详图(21-40页)308 97G329(八)a建筑构造详图(1-20页)309 95G439(一)预应力混凝土叠合板310 95G439(三)预应力混凝土叠合板311 95G439(二)预应力混凝土叠合板312 93G322钢筋混凝土过梁（矩形及L形截面、组合式）313 95G4266m先张法预应力混凝土吊车梁314 92G410(一) 1.5m×6.0m预应力混凝土屋面板315 91SG362钢筋混凝土结构预埋件316 95G4256m后张法预应力混凝土吊车梁317 95G415(十)预应力混凝土折线形屋架318 95G415(七)预应力混凝土折线形屋架319 95G415(八)预应力混凝土折线形屋架320 97G336柱间支撑321 95G337吊车梁走道板322 95G323(一)钢筋混凝土吊车梁323 95G323(二)钢筋混凝土吊车梁324 94G316∏形钢筋砼天窗架325 93G320钢筋砼基础梁326 92G410(四) 1.5m×6.0m预应力混凝土屋面板327 92G410(三) 1.5m×6.0m预应力混凝土屋面板328 92G410(二) 1.5m×6.0m预应力混凝土屋面板329 98SG372钢筋砼雨篷330 97G329(四)建筑抗震结构详图331 97G329(九)建筑抗震结构详图332 97G329(八)c建筑构造详图(41-65页)333 96G353钢筋混凝土。

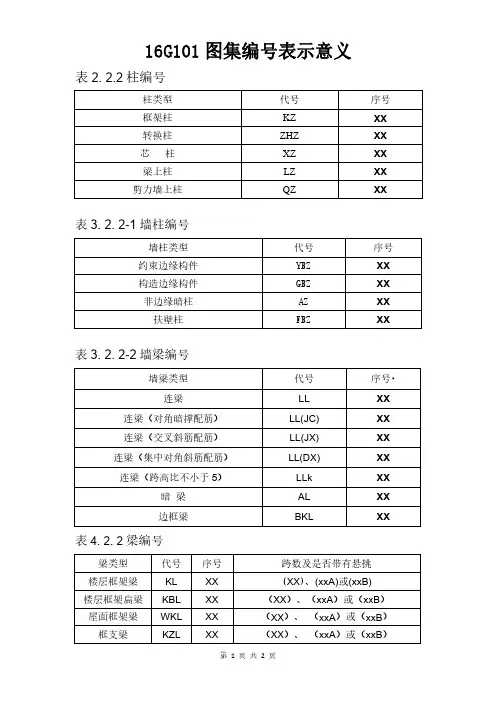

16G101图集编号表示意义表2.2.2柱编号柱类型代号序号框架柱KZ XX转换柱ZHZ XX芯柱XZ XX梁上柱LZ XX 剪力墙上柱QZ XX表3.2.2-1墙柱编号墙柱类型代号序号约束边缘构件YBZ XX构造边缘构件GBZ XX非边缘暗柱AZ XX扶壁柱FBZ XX表3.2.2-2墙梁编号墙梁类型代号序号・连梁LL XX 连梁（对角暗撑配筋）LL(JC)XX连梁（交叉斜筋配筋）LL(JX)XX 连梁（集中对角斜筋配筋）LL(DX)XX连梁（跨高比不小于5）LLk XX暗梁AL XX边框梁BKL XX 表4.2.2梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX(XX)、(xxA)或(xxB)楼层框架扁梁KBL XX（XX）、（xxA）或（xxB）屋面框架梁WKL XX（XX）、（xxA）或（xxB）框支梁KZL XX（XX）、（xxA）或（xxB）托柱转换梁TZL XX（XX）、（xxA）或（xxB）非框架梁L XX（XX）、（xxA）或（xxB）悬挑梁XL XX(xx)、(xxA)或(xxB)井字梁JZL XX（XX）、（xxA）或（xxB）表5.2.1板块编号板类型代号序号楼面板LB XX屋面板WB XX悬挑板XB XX6.2.1板带编号板带类型代号序号跨数及有无悬挑柱上板带ZSB XX(xx)、(XXA)或(xxB)跨中板带KZB XX（XX）、（XXA）或（xxB）6.4.2暗梁AL XX（XX）、（XXA）或（xxB）表7.1.2楼板相关构造类型与编号构造类型代号序号说明纵筋加强带JQD XX以单向加强纵筋取代原位置配筋后浇带HJD XX有不同的留筋方式柱帽ZMx XX适用于无梁楼盖局部升降板SJB XX 板厚及配筋与所在板相同：构造升降高度W300板加腋JY XX腋高与腋宽可选注板开洞BD XX 最大边长或直径＜1000:加强筋长度有全跨贯通和自洞边锚固两种板翻边FB XX翻边高度W300角部加强筋Crs XX 以上部双向非贯通加强钢筋取代原位置的非贯通配筋悬挑板阴角附加筋Cis XX板悬挑阴角上部斜向附加钢筋悬挑板阳放射筋Ces XX板怂挑阳角上部放射筋抗冲切箍筋RH XX通常用于无柱帽无梁楼盖的柱顶抗冲切弯起筋RB XX通常用于无柱帽无梁楼盖的柱顶。

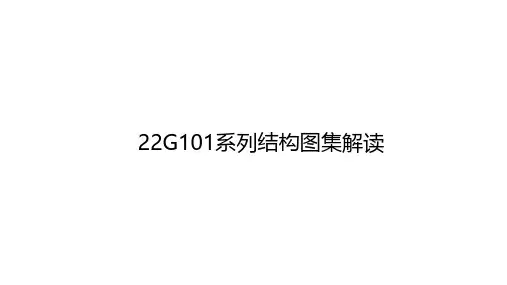

22G101系列结构图集解读G101系列图集更新历程03G1000G101-1116G1011G101122G101 96G101-1目 录一．22G101-1解读二．22G101-2解读三．22G101-3解读四．22G101图集对结构设计的影响Ø22G101-1新增：图集第1页，依据的规范中，增加了三本新通用规范，图集与最新的规范体系接轨Ø22G101-1新增：图集第1页，新增钢筋锚固弯折段长度和弯后直段长度，钢筋锚固长度计算依据更明确Ø22G101-1新增：图集第2页，新增钢筋图例，图集表达和理解更准确Ø22G101-1新增：图集第1-2页，图集不仅要求设计明确各构件的环境类别，也要求设计明确各构件的混凝土保护层厚度，避免误会Ø22G101-1修改：•图集第1-3页，取消了梁上柱LZ和剪力墙上柱QZ编号，设计时应编为KZ，并文字备注；•图集第2-12页，梁上柱、墙上柱进一步强调柱根箍筋加密区的构造要求；结构设计遇墙上柱应注明柱根做法详2-12页哪个节点；应注意托柱梁梁高满足直锚长度，箍筋全段加密；Ø22G101-1修改：图集第1-5页，柱箍筋截面形式较16G101-1减少了许多，若施工图中需要增设不同的箍筋截面形。

式，应在施工图中表达。

箍筋截面通常均在柱平法中已画出，对常规项目柱设计基本没有影响Ø22G101-1新增：•图集第1-6页，采用柱并筋设计时应画出柱截面或列柱表，与以往设计习惯一致。

•注意：遇轴心受拉或小偏心受拉柱时，如设计斜撑、吊柱、偏拉柱等各类受拉柱时应原位注明位置和层数范围，纵筋不能绑扎搭接Ø22G101-1修改：图集第1-11页，删除了16G101-1约束边缘构件尺寸标注中，当“约束边缘翼墙中沿墙肢长度尺寸为2b f时可不注”的注写规定。

约束边缘构件翼墙柱中的2b f应在平面、大样中表达。

图集第1-12页，新增了连梁设对角暗撑、交叉斜筋和对角斜筋时，列表表达的方式。

常用图集编号
1、03G101旧版全套图集（7本）；
A、03G101-1 现浇混凝土框架、剪力墙、框架—剪力墙、框肢剪力墙结构
B、03G101-2 现浇混凝土板式楼梯
C、04G101-3 筏形基础
D、04G101-4 现浇混凝土楼面与屋面板
E、06G101-6 独立基础、条形基础、桩基承台
F、08g101-5 箱形基础和地下室结构
G、08G101-11 G101系列图集施工常见问题答疑图解
2、09G901混凝土结构施工钢筋排布规则与构造详图全套图集（5本）；
A、06G901-1 混凝土结构施工钢筋排布规则与构造详图
B、09G901-2 现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构
C、09G901-3 筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台
D、09G901-4 现浇砼楼面与屋面板
E、09G901-5 现浇混凝土板式楼梯
3、11G101新版全套图集（4本，含新旧版区别）；
A、11G101-1 现浇混凝土框架、剪力墙、梁、板
B、11G101-2 现浇混凝土板式楼梯
C、11G101-3 独立基础、条形基础、筏形基础及桩基承台

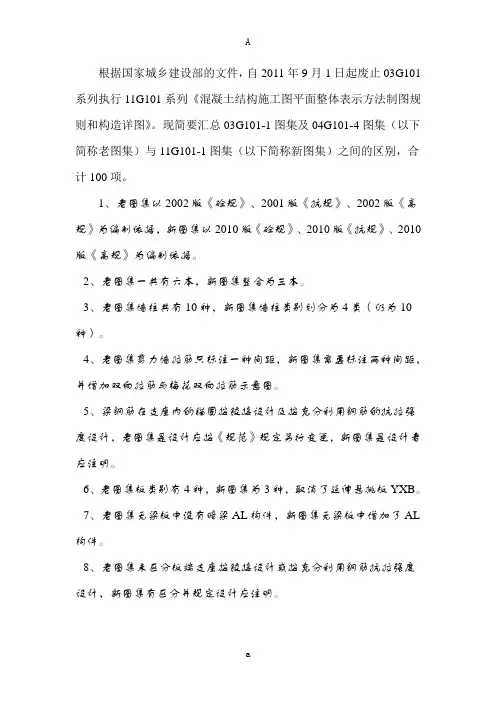

D、新旧版区别
说明：12本指的是03G101系列7本和09G901系列5本二项。

11G101系列是新版本。

其中：11G101-1代替03G101-1、04G101-4
11G101-2代替03101-2
11G101-3代替04G101-3、08G101-5、06G101-6
所以现在适用的应该是11G101系列3本、08G101-11、09G901系列5本，共9本。
