洒水车操作说明书1.对水源的要求当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。

为避免吸入石块或较多的泥沙、漂杂物，吸水管端部一般设有过滤装置，吸水时严禁将过滤装置拆下。

如果水源较浅，需要事先将吸水处挖深一些，以保证不含有杂物及不进空气。

不同洒水车的水泵对水源的要求是有区别的，清水泵要求水中不能有杂质，浊水泵则要求水中不能有石块和过多的泥沙。

2.加引水离心式水泵每次吸水前，必须向水泵内加入一定量的引水，加完后必须关闭加水口。

自吸式水泵第一次使用时，需要加引水，以后则不必再加引水。

3.进水管必需要真空吸水时进水管系统必须保持一定的真空度,才能将水吸入箱内。

进水管系统务必要密封可靠，软管不能破损，硬管不能有裂纹，否则将产生漏气现象，也就造成吸不上水的情况。

4.停车挂档洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行。

5.冬季放水冬季来临前，应将水泵和水管内的水放空，以防冻裂。

我国北方一般严冬不再施工，故在施工结束后，就立即将水泵及水管内的水排空，以防后患。

6.洒水注意事项洒水车前喷头位置较低，靠近地面，喷洒压力较大，可用于冲洗路面；后喷头位置较高(洒水车后喷头一般左右各安装一个)，洒水面较宽，可用于公路施工洒水，使用后喷头时，应将前喷管关闭；使用可调喷头洒水时，洒水宽度可根据需要调整。

洒水宽度越宽，中间重叠量越少，洒水密度越均匀。

7.润滑与紧固在使用过程中要定期润滑传动总成各润滑点，经常紧固联结点，以保证正常使用。

8.定期排污洒水车贮水箱设有排污管，该管的进口为水箱的最低点。

经过一段时间的使用，应定期打开排污管开关，将罐内积存的杂物排除，直到水变清为止。

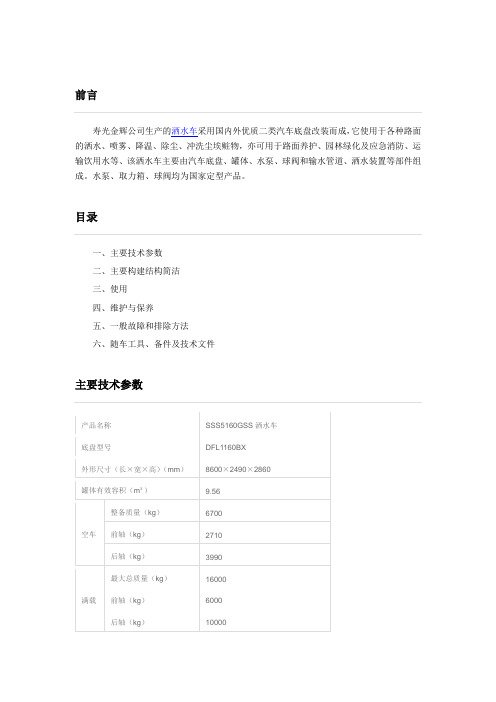

前言寿光金辉公司生产的洒水车采用国内外优质二类汽车底盘改装而成，它使用于各种路面的洒水、喷雾、降温、除尘、冲洗尘埃赃物，亦可用于路面养护、园林绿化及应急消防、运输饮用水等、该洒水车主要由汽车底盘、罐体、水泵、球阀和输水管道、洒水装置等部件组成。

水泵、取力箱、球阀均为国家定型产品。

目录一、主要技术参数二、主要构建结构简洁三、使用四、维护与保养五、一般故障和排除方法六、随车工具、备件及技术文件主要技术参数产品名称SSS5160GSS洒水车底盘型号DFL1160BX外形尺寸（长×宽×高）（mm）8600×2490×2860罐体有效容积（m³）9.56空车整备质量（kg）6700 前轴（kg）2710 后轴（kg）3990满载最大总质量（kg）16000 前轴（kg）6000 后轴（kg）10000额定载质量（kg）9105水泵流量（m³/h）60洒水量（L/㎡）0.37洒水压力（Kpa） 2.5洒水宽度（m）11.1洒水行驶车速（km/h）90主要构建结构简介1、罐体洒水车罐体结构，罐体为椭圆柱体形，用钢板制成，整车罐体水仓为2—3室，中间个班下端有通孔，仓内隔板具有防波作用。

以减低汽车行驶时罐内液体的冲击。

外表涂防锈漆及装饰漆。

2、罐口罐门组件：大盖由螺栓紧固在罐门颈板上，有一个支销和一个护板小盖连接在一起，顺时针转小盖之上可使小盖压紧。

反转，脱开耳板后，小盖则可打开，大盖上开有一个Φ30的孔，以便在加水过程中，使罐内的压力与大气压力基本一致。

3、取力箱洒水车采用东风、解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮合位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。

4、水泵自吸式或圆弧齿轮式洒水车泵。

该泵的结构原理、使用维护保养，详见《洒水车泵使用说明书》、《圆弧齿轮泵使用说明书》。

5、球阀该洒水车采用了两个二通球型阀门一个四位三通球型阀门。

洒水车使用说明书我公司生产的洒水车采用二汽汽车公司原装底盘改装而成，整车罐体采用武钢优质板材，整车洒水系统采用国家质量评比第一名的杭州威龙泵，泵可自吸自排。

该车适用于各种路面的洒水、喷雾、降温、除尘、冲洗尘埃脏物，亦可用于路面养护、园林绿化及应急消防、运输饮用水等。

该洒水车主要由汽车底盘、罐体、水泵、球阀均为国家定型产品，性能良好，工作可靠，洒水时压力高、流量大、油耗低，洒水时打开音乐喇叭开关，美好的音乐伴随您愉快地工作。

一、主要构件结构简介1、罐体洒水车罐体结构，罐体为椭圆柱形或方型，用钢板制成，整车罐体水仓为2-3室，中间隔板下端有通孔，仓内隔板具有防波作用。

以减低汽车行驶时罐内液体的冲击。

水出口处装有防旋板，以防洒水时产生旋涡影响水压。

外表涂防锈漆及装饰漆。

2、罐口罐口组件：大盖由螺栓紧固在罐六颈板上，由一个支销和一个护板小盖连接在一起，顺时针转小盖之上手柄可使小盖压紧。

反转，脱开耳板后，小盖则可打开，大盖上开有一个Φ30的孔，以便在加水过程中，使罐内的压力与大气压力基本一致。

3、取力器与各车型变速箱相匹配的专用取力器，气动操作或手动操作，操作开头向后拉，取力齿进入啮合位置，通过传动轴带动水泵工作，开头向前回位，水泵即停止工作。

4、水泵自吸式叶轮泵系洒水车专用泵。

该水泵的结构原理、使用维护保养，详见《洒水泵使用说明书》、《圆弧齿轮泵使用说明书》。

5、球阀该洒水车装有直径50mm不锈钢球阀7只，图中7、8、9、10供调节洒水之用。

直径50mm铝罐球阀一只，图中4以控制抽水或洒水，其抽水时打开，洒水时关闭。

直径65消防球阀一只，可连续消防带供应急灭火之用。

6、喷水器本车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水砣，侧喷花洒莲花头。

车后部装有高射喷枪。

（选装）喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射喷枪可以用于城乡园林绿化及应急消防车的作用。

洒水车使用说明书一、产品简介洒水车是一种用于道路清洁、绿化浇灌、建筑工地灭尘等工作的机械设备。

它具有容量大、操作简便、效率高等特点，被广泛应用于道路管理、环境保护等领域。

本使用说明书将告诉您如何正确使用洒水车，确保其安全稳定地运行。

二、使用环境1. 洒水车应在平整的道路或场地上使用，避免在倾斜或不稳定的地面操作，以免发生意外。

2. 确保洒水车周围无高压电线、管道或其他危险物，以确保使用时的安全。

三、操作步骤1. 准备工作a. 检查洒水车的液位，确保水箱中有足够的水。

b. 检查洒水管路是否通畅，无堵塞或泄漏现象。

c. 检查车辆的刹车系统、制动灯等，确保其正常工作。

2. 启动洒水车a. 打开车门，将车辆启动并挂入合适的档位。

b. 启动洒水装置，打开喷水口，确保水流正常。

c. 将洒水车缓慢驶入作业区域，注意保持良好的行驶姿态。

3. 进行清洁或浇灌工作a. 根据需要调整洒水喷头的方向和角度，确保覆盖到目标区域。

b. 控制洒水车的速度和喷水量，根据具体情况适当调整，以达到最佳清洁或浇灌效果。

c. 在进行作业时，应避免与行人或其他车辆发生碰撞，保持安全的作业距离。

4. 完成工作a. 当完成清洁或浇灌工作后，应关闭喷水口，停止水流。

b. 将洒水车从作业区域缓慢驶离，回到停放的位置。

c. 关闭洒水装置并熄火，将车门关闭。

四、安全注意事项1. 在操作过程中，驾驶员应全程保持注意力集中，确保道路安全。

2. 洒水车作业时要遵守交通规则，确保人车安全。

3. 在作业过程中，禁止将身体或其他物品伸向喷水口附近，以防受伤。

4. 严禁在洒水车运行时从车门或车厢上下车。

5. 在洒水车运行过程中，如需停车，请寻找合适的停车地点，切勿在道路中间或交叉口停车。

五、保养与维护1. 定期检查液位，确保水箱中有足够的水。

2. 每次使用洒水车后，应及时清洗喷水口和管路，以免堵塞。

3. 按照洒水车制造商的要求进行定期保养和维修，确保设备的正常运行。

绿化洒水车的使用说明一、定义绿化洒水车是在普通道路洒水车的基础上装上高压炮，增加了绿化专用的15米-20米的绿化药盘，配高位花洒和幼苗喷洒装置。

还可选装独立动力的打药机组，使其成为农药喷洒车。

二、使用范围绿化洒水车主要用于园林绿化、绿化工程建设、园艺公司、苗圃、大型牧场和大型种植基地、高尔夫球场、农田果园、蔬菜基地的绿化养护。

同时也不失去原有洒水车的功能，可道路的冲洗，洒水及建筑工地的抑尘和清洗。

绿化洒水车配有前冲、后洒、侧喷、洒水平台及洒水高炮，安装自吸式专用水泵。

三、基本配件通常一辆绿化洒水车由以下几部分组成：专用车底盘、罐体、管道系统、操作系统。

以下是这四个部分的简要说明。

1、专用车底盘：一般采用东风、解放、江淮等二类底盘。

目前使用的比较广泛的有“东风小霸王洒水车、东风多利卡洒水车、东风三平柴洒水车、东风140型洒水车（长头）、东风145型洒水车（平头）、东风153 型洒水车（平头）、东风1208型洒水车（后双桥）。

2、罐体制作：绿化洒水车采用自动流水线罐体生产工艺分为:下料、拼板自动焊，封头旋压成型，罐体一次滚压成型等国内先进生产工艺．罐体材料多采用优质碳钢板生产。

特殊用途的情况下也可以根据客户的需要采用进口韩国304不锈钢。

罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”。

3、管道系统由“管道、阀门、过滤装置、出水口（前冲后洒、侧喷；高位侧花洒；后工作平台，带绿化洒水高炮。

4、操作系统：主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。

工作范围：自吸高度:≤7m，洒水宽度:≥14m，最大射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥15m。

选装配置：绿化洒水车也可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施，以满足不同用户需求。

四、绿化洒水车分类（1）、绿化洒水车按照品牌分类：东风洒水车、解放洒水车，欧曼洒水车。

洒水车操作规程引言概述：洒水车是一种用于道路清洁、绿化浇灌和灭火等工作的特种车辆。

为了确保洒水车的安全操作和高效工作，制定一套严格的洒水车操作规程是非常必要的。

本文将详细介绍洒水车操作规程的内容和要点。

一、洒水车的准备工作1.1 车辆检查- 检查发动机、润滑系统、制动系统、转向系统、照明和信号系统等车辆主要部件的工作状况，确保其正常运转。

- 检查洒水系统，包括水泵、喷头、水管等，确保无堵塞或漏水情况。

- 检查洒水车的轮胎气压和轮胎磨损情况，确保安全行驶。

1.2 洒水液准备- 根据工作需要，选择适当的洒水液，如清水、消毒液或除尘剂等。

- 检查洒水液的储存容器和管道，确保无泄漏或损坏。

1.3 个人防护装备- 操作人员应佩戴安全帽、工作服、防滑鞋等个人防护装备，以确保自身安全。

二、洒水车的操作步骤2.1 上车准备- 操作人员应先关闭车门和车窗，确保安全。

- 调整座椅和镜子，使其符合自己的身体尺寸和视野要求。

- 系好安全带，并确保所有乘员都系好安全带。

2.2 启动发动机- 操作人员应按照车辆的启动顺序，依次启动发动机。

- 在启动过程中，观察仪表盘上的指示灯是否正常亮起，确保发动机正常运转。

2.3 洒水操作- 根据工作需要，调整洒水系统的喷头角度和水量。

- 控制洒水车的行驶速度，确保喷水均匀、覆盖面积广，并避免水花溅及行人或其他车辆。

- 在洒水过程中，操作人员应时刻保持警惕，注意观察周围环境，避免发生意外事故。

三、洒水车的安全注意事项3.1 遵守交通规则- 洒水车在道路上行驶时，应遵守交通规则，按照交通信号和标志行驶，保持适当的车距和车速。

3.2 避免超载- 洒水车的水箱容量有限，操作人员应根据实际情况合理控制洒水液的用量，避免超载导致车辆不稳定。

3.3 维护保养- 定期对洒水车进行维护保养，包括更换机油、检查液位、清洁过滤器等，确保车辆的正常运转和使用寿命。

四、洒水车的紧急情况处理4.1 灭火应急- 如果洒水车在工作中发生火灾，操作人员应立即停车，关闭发动机，并使用灭火器进行灭火，同时报警求助。

洒水车使用说明书洒水车使用说明书正文：第一章：引言1.1 介绍洒水车的背景和用途在城市或农村环境中，洒水车被广泛使用来喷洒水源。

它可以用于道路清洁，植物浇水，灭火等多种应用场景。

本使用说明书将详细介绍洒水车的组成部分、操作方法和注意事项。

第二章：洒水车组成部分和功能2.1 洒水车的组成部分洒水车由以下主要组成部分组成：- 水箱：用于储存水源- 泵：用于将水从水箱抽出并喷洒出去- 喷洒系统：包括喷嘴、喷头等，用于控制水流的喷洒范围和强度- 控制面板：用于控制洒水车的操作2.2 洒水车的功能洒水车的主要功能包括：- 道路清洁：可以使用高压水流清洗道路污垢和垃圾- 植物浇水：可以用于农田、公园等地的植物浇水- 灭火：在紧急情况下，洒水车可以用来灭火- 环境除尘：可以通过喷洒水雾来减少环境中的尘埃第三章：操作指南3.1 准备工作在操作洒水车之前，需要进行以下准备工作：- 确保水箱中有足够的水源- 检查洒水车的各个部件是否完好- 打开水泵和控制面板的电源3.2 操作步骤1、打开水泵，使水从水箱进入喷洒系统2、使用控制面板上的按钮或旋钮调节喷洒系统的喷洒范围和强度3、将喷洒系统对准目标区域，开始喷洒4、持续监控水箱水位，及时加水5、喷洒结束后，关闭水泵和控制面板的电源6、清洗喷洒系统和水箱，以保证下次使用时的卫生和效果第四章：安全操作提示4.1 使用个人防护装备在操作洒水车时，应佩戴以下个人防护装备：- 防护眼镜：保护眼睛免受水流溅射的伤害- 防护手套：防止手部受到喷洒系统的伤害- 防护服：保护身体免受污染和喷洒水的伤害4.2 注意事项- 阅读并遵守洒水车的操作手册和安全提示- 在操作洒水车时，保持警惕，避免与喷洒系统接触- 在喷洒过程中，确保身体与喷洒系统保持一定的距离，以免受伤- 在操作洒水车时，避免长时间连续工作，适当休息附件：- 洒水车技术规格表- 洒水车维护保养记录表法律名词及注释：1、泵：指洒水车中用于将水从水箱抽出并喷洒出去的装置。

洒水车操作规程作业指导书一、总则（一）车辆驾驶员必须进行入井安全知识培训，考试合格，持有入井资格证，并持有中华人民共和国机动车辆驾驶证B证及以上。

（二）驾驶人员必须有高度的责任心和敬业精神，具有较强的安全意识，严格遵守“交通法规”和煤矿“三大规程”。

（三）驾驶人员必须熟悉矿井辅助运输路线和井下避灾路线。

二、操作规程（一）启动前的检查：1.检查机油、柴油、制动液、冷却液和水的液位是否正常，若缺液，应及时添加到位。

2.检查进气软管有无断裂、松脱现象，若有问题应及时解决。

3.检查制动油管、制动器是否漏液，若漏液应及时告知维修人员进行处理。

4.检查前后钢板弹簧是否有断裂，骑马螺栓、制动器静壳固定螺栓、传动螺栓、半轴螺栓、轮胎螺母等是否松动，轮胎和轮胎气压是否正常，若有问题应及时告诉维修人员进行处理。

5.检查车的各部位有无异常现象。

6.检查风扇皮带是否张紧。

（二）启动方法：1.拉起停车制动杆；2.将变速杆挂在空挡位置；3.将启动开关拧转到“ON”位置时，预热指示灯点亮，约经过4秒后熄灭；4. 预热指示灯一熄灭就将离合器踏板和油门踏板踩到底，同时将启动开关拧转到“STAR”位置，以启动发动机。

（三）行车前的检查：1.检查油、水、气连接的各个部位是否有渗漏或不够紧固的现象。

2.检查所有的车灯、开关是否正常。

3.检查喇叭是否正常。

4.柴油机起动后应怠速预热，使柴油机水温达到55℃以上才允许开车行驶。

5.为确保行车安全，在胶轮车起步后应试踩制动踏板和试拉手制动手柄，检查制动效能是否良好，并随时注意方向盘能否随驾驶员的意志作准确转向。

（四）车辆行驶中的注意事项：1.车辆行驶过程中，应经常注意仪表指示是否正常。

柴油机水温应保持在80℃。

2.行驶过程中应注意车辆各部工作状况，若发现不正常声响，应及时检查和排除。

3.在井上良好的道路上应保持中高速行驶。

在井下巷道中行驶时，车速应保持在时速40公里以内。

4.重载上坡和遇到故障情况下需用低速行驶时，应用低速一、二档，但在行驶中使用一、二档的时间不宜过长。

洒水车产品说明书及维修手册声明荆州华通汽车改装有限公司2010年目录一、前言 (2)二、主要技术性能参数 (3)三、工作原理及结构特征 (3)四、使用与维护 (4)五、故障分析与排除 (5)六、随车技术参数 (6)七、质量承诺 (6)一、前言感谢您购置了我厂产品，为了您能更好的使用本公司产品，利用该车辆创造效益，我们特为您提供该使用说明书。

怎样使您购置的洒水车获得最佳效能，是我们和您共同的目标，但更多的是取决您对车辆操纵的熟练程度和对车辆保养的好坏，我们强烈地希望您在使用之前，能读通本说明书，并对其中介绍的结构了如指掌，使用与保养做到得心应手。

我公司是国家定点生产各类改装汽车的专业生产企业，湖北省骨干企业，为满足用户对各类洒水车的要求，在引进和吸收国内外先进技术基础上，设计制造的华通牌HCQ5060GSSE3型洒水车，它选用国产汽车底盘改装而成，在保证原汽车底盘基本技术性能的基础上，具有结构坚固，布置合理，造型美观，使用维修方便等特点，本书着重介绍改装部分主要性能结构，使用维修和保养，供驾驶员、维修人员和工程技术人员参考之用。

关于底盘部分的结构、原理、性能、参数及使用保养等在本说明书中的不做详细介绍，有关内容请参阅原底盘使用保养说明书。

二、主要技术性能参数三、工作原理与结构特征（一）原理本车以专用取力器为动力源，由传动轴将动力传给水泵，使水泵在额定转速下运转，通过操纵控制系统及管网将自然水吸入水罐内或将水罐内水按设定管路排出罐外，从而完成各项功能，工作前打开2#球阀（手柄顺着管路）给水泵加注20kg清洁水。

吸水：打开1#三位四通阀红点向内，打开2#球阀，其余球阀全部关闭。

洒水：关闭2#球阀（手柄垂直管路），将1#三位四通阀红点向外。

根据需要打开各洒水球阀，各球阀手柄顺着管路为开，垂直管路为关。

操作程序详见《专用功能控制程序表》《管网系统原理图》。

（二）主要结构特点中洁牌系列绿化喷洒车以国内已定型的标准型载货汽车底盘的基础上改装，由水罐、水泵、管网装置、操纵控制装置、传动装置等设备组成，供道路、园林、消防及工程运水环保之用。

洒水车产品使用说明书济南汽车改装厂济南沃格尔专用汽车有限公司洒水车操作说明1．水泵洒水车管路系统中最重要的组成部分就是水泵。

泵内有两个尼龙齿轮。

泵自身无散热系统。

主要靠罐体内的水进入泵流出泵来散热和润滑。

倘若泵内无水，任之空转，会导致泵内高温高压而使两个尼龙齿轮变形、粘合，从而泵损坏。

在停止使用时，首先要及时分离取力器受柄，停止泵的工作。

在泵的最下面，有一个丝堵，用户在北方冬天应将其拧下，将罐底的水彻底放干，防止残留水在泵中结冰。

传动轴带动泵工作2．取力器取力器的功用是将发动机的动力由取力器从变速箱取出，经传动轴传递给泵，从而带动水泵一起运转。

在使用时应先将汽车的档位设置的空档上，启动发动机，踏下离合器踏板，再将取力器手柄（位置在驾驶员坐椅左侧）抬起拉到底（不分高速、低速），便可使取力器中取力齿轮与变速箱中的齿轮啮合。

然后慢慢松开离合器踏板，便可将发动机之动力通过传动轴传递给泵，使泵工作（切忌泵内无水空转）。

工作结束时，先将离合器踏下，然后将取力器手柄推回到原位。

此时取力器中的齿轮分离变速箱，取力器结束运行。

取力器和传动轴3．三通球阀在三通球阀的阀杆顶部有凹下点，当凹下点转向哪一个管口时，即是球阀关闭的那一个管口，同时接通另外两个管口。

三通球阀4．两通球阀两通球阀的开关规律是：手柄和管路平行是完全打开，垂直是完全关闭。

我公司安装在泵进、出口上的两通球阀是自吸球阀，同时也起到减压分流的作用。

自吸时，两通球阀必须完全开启。

两通球阀（调节此阀门，起到减压分流作用）5．高压水枪后洒前喷通过开启管路上的两通球阀来操控使用。

后洒和高压水枪为同一条管路，可共同使用，也可单独使用。

6．粗滤器：颜色为绿色，外部为正方形的四角法兰。

主要起到给泵过滤保护的作用。

它是连接罐体和罐体外部的通道，它是泵的进口，可以让罐体的水进泵，同样也可以让罐体外部的水进泵。

此法兰后面为粗滤器7．自流：把连接罐体的三通球阀的手柄阀凹点冲向粗滤器。
