中考物理一轮考点突破试卷《16磁与电电磁相互作用及应用真题演练》

专题16电与磁【考点1】：磁场电生磁【例1】(2019•抚顺)如图所示，通电螺线管右上方放置一条形磁体，通电后发现条形磁体N极与通电螺线管上方相互吸引，小磁针静止在如图所示位置。

请标出：(1)电源上端的极性(用“+”或“﹣”表示)。

(2)磁感线的方向。

(3)小磁针右端的磁极(用“N”或“S”表示)。

【解析】(1)由“条形磁体N极与通电螺线管上方相互吸引”可得出通电螺线管的上端为S极；根据螺线管中线圈绕向，利用安培定则可以确定电源下端为正极，上端为负极；(2)在磁体外部，磁感线方向从N极指向S极；(3)由磁极间的相互作用规律可知小磁针右端为S极，如图所示：【点评】本题考查磁极间的相互作用及右手螺旋定则，要求学生熟练应用右手螺旋定则进行判断螺线管的磁极或电流方向。

【变式1-1】(2019•本溪)桌面上放置一个通电螺线管和指南龟，指南龟内部装有条形磁体，当通电螺线管的开关断开时，指南龟龟尾指向地理南极，当开关闭合后，指南龟转动到如图所示的位置静止，请在图中标出：(1)通电螺线管右端的极性。

(2)磁感线方向。

(3)电源左端的极性(用“+”或“一”表示)【解析】(1)地球是一个大磁体，指南龟指南北的原因是由于受到了地磁场的作用；指南龟静止时，指向南的一端是磁体的南(S)极，指向北的一端是磁体的北(N)极，所以龟尾端为磁石的S极。

因异名磁极相互吸引，所以，根据开关闭合后指南龟的龟尾的指向可知，通电螺线管的左端为N极，右端为S极；(2)在磁体外部，磁感线的方向是从N极出发再回到S极，(3)右手握住螺线管，大拇指指向通电螺线管的N极，四指指向电流的方向，则电源的左端为负极，右端为正极，如图所示：【点评】本题考查了指南龟指南北的原因，安培定则的应用，磁感线的特点等，是一道综合性较强的题目。

【变式1-2】(2019•淄博)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为极，电源右端为极。

2021年中考物理一轮复习实战演练电与磁1.下图中磁体两极间磁感线的画法正确的是( )A B C D2.如图所示,小磁针甲、乙处于静止状态。

根据标出的磁感线方向,可以判断出( )A.螺线管的左端为N极B.电源的左端为负极C.小磁针甲的右端为N极D.小磁针乙的右端为N极3.小磁针静止时的指向如图所示,由此可知( )A.a端是通电螺线管的N极,c端是电源正极B.a端是通电螺线管的N极,c端是电源负极C.b端是通电螺线管的N极,d端是电源正极D.b端是通电螺线管的N极,d端是电源负极4.根据通电螺线管旁的小磁针的N、S极指向,在图中标出通电螺线管的N、S极和电源的正、负极。

5.用两个铁芯完全相同的电磁铁探究“影响电磁铁磁性强弱的因素”,实验电路如图所示。

闭合开关,发现电磁铁A吸引大头针的数目比电磁铁B多,此现象说明影响电磁铁磁性强弱的因素是( )A.线圈匝数B.电流方向C.电流大小D.电磁铁极性6.图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。

当它在磁场中按箭头方向运动时,能产生感应电流的是( )7.如图所示,在“探究什么情况下磁可以生电”的实验中,保持磁体不动,下列现象描述正确的是( )A.导线ab竖直向上运动时,灵敏电流计指针会偏转B.导线ab竖直向下运动时,灵敏电流计指针会偏转C.导线ab从图中所示位置斜向上运动时,灵敏电流计指针不会偏转D.导线ab分别水平向右和水平向左运动时,灵敏电流计指针偏转的方向相反8.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。

如图乙所示,它的原理是送电线圈通过一定频率的交流电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。

下列选项中和受电线圈工作原理相同的是( )A.扬声器B.电磁继电器C.动圈式话筒D.电动机9.消防应急灯在没有停电时是熄灭的;停电时,标有“36 V”字样的两盏灯就会正常发光。

2023年中考物理一轮复习：电和磁高频考点练习题一、单选题1．（2023春·九年级校联考单元测试）我国的新型某航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与航母上携带的飞机前轮连接，并处于电磁铁产生的强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。

如果想改变推力的方向，下列方法可行的是（）A．只改变电磁铁线圈中的电流方向B．只增加电磁铁线圈的匝数C．只增大电磁铁线圈中的电流D．只增大通过导体的电流2．（2023春·九年级校联考课时练习）如图甲所示是“磁浮地球仪”。

在地球仪中装入条形磁铁，底座中的电磁铁就可将其“漂浮”在空中，其工作原理如图乙所示。

下列判断正确的是（）A．电磁铁的上端为N极B．电源的左端为负极C．其工作原理是同名磁极相互排斥D．滑片P向左移动可增加地球仪“漂浮”的高度3．（2022·河南商丘·统考一模）在实验中，常用胶头滴管吸取药液，下列现象中，“吸”的物理道理与其相同的是（）A．鲜花的香味“吸”引过来很多蝴蝶B．磁铁可以“吸”引大头针等铁制品C．中医理疗拔火罐时，玻璃罐“吸”在皮肤上D．车快速驶过，尘土会被“吸”向车的尾部4．（2023秋·河北衡水·九年级统考期末）闭合开关后，甲、乙两个小磁针静止在上图所示的位置，它们的北极分别是（）第1页共17页A．a端和b端B．b端和d端C．a端和c端D．b端和c端5．（2022秋·黑龙江大庆·九年级校考期末）现代社会我们每天都在和各种各样的“卡片”打交道，饭卡、信用卡、借记卡、打折卡、购物卡等等，我们发现它们的后面都有一块黑色的长方块，这一部分就是记录用户个人信息的区域，它利用磁性原理记录信息，当磁卡在电磁感应线圈附近刷过时，会在线圈内产生感应电流，再通过计算机转变成我们需要的信息，下列与磁卡刷卡时工作原理相同的是（）A．B．C．D．6．（2020·山东济宁·校考模拟预测）电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。

最新人教版中考物理一轮专题复习（含答案）专题：电与磁■考点一：磁现象磁场1.磁性：能够吸引等物质的性质。

2.磁极：磁体上磁性的两个位；能够自由转动的磁体。

静止时指南的那个磁极叫做极（S），指北的那个磁极叫做极（N）.3.磁极间相互作用：同名磁极相互，异名磁极相互.4.磁化：原来没有磁性的物体在磁体或电流的作用下获得磁性的现象。

5.磁场定义：磁体周围存在着一种物质，能使磁针，这种物质看不见、摸不着，叫做磁场。

6.磁场的基本性质：对放入其中的磁体产生的作用，磁极间的相互作用是通过发生的。

7.磁场方向的规定：在磁场中某点的小磁针静止时，所指的方向规定为该点的磁场方向。

8.磁感线：用来描述磁场的分布情况，实际并不存在；在磁体周围，磁感线从极出发回到S极，在磁体内部，磁感线从极出发回到极。

9.地磁场：地球周围存在的磁场，地磁南极在地理极附近，地磁北极在地理极附近。

地理的两极和地磁场的两极并不重合，最早由我国宋代学者记述。

■考点二：电生磁10.电流的磁效应：通电导线周围存在与有关的磁场。

丹麦物理学家最早发现了电与磁的联系。

11.通电螺线管的磁场：通电螺线管周围的磁场跟的磁场相似，它的两端相当于条形磁体的两个磁极。

12.安培定则：用握螺线管，让四指指向螺线管中的方向，则大拇指所指的那端就是螺线管的极。

■考点三：电磁铁电磁继电器13.电磁铁及其应用（1）结构：内部插有铁芯的通电螺线管，磁性有无可以通过的通断来控制。

（2）电磁铁磁性强弱的影响因素：匝数一定时，通过的越大，磁性越强；电流一定时，越多，磁性越强。

探究方法为法和法（电磁铁的强弱可通过吸引铁钉的多少来判断）。

（3）极性：磁极方向可以由方向和线圈绕向来控制。

14.电磁继电器：利用低电压、弱电流控制、工作电路，实质是利用电磁铁来控制工作电路的一种。

■考点四：电动机15.磁场对通电导线的作用：通电导线在磁场中要受到的作用，力的方向与方向有关。

■考点五：磁生电16.电磁感应现象：电路的导体在磁场中做运动时，导体中产生的现象叫做电磁感应现象，产生的电流叫做感应电流。

四川省2023年中考备考物理一轮复习电与磁练习题一、单选题1．（2022·四川泸州·中考真题）下面是小钱同学在学习物理过程中所整理的相关笔记，其中错误的是（）A．摩擦起电的过程就是电子转移的过程B．指南针指南北，是因为地磁场的作用C．超导材料可用来制作电饭锅的发热体D．病毒、原子、电子三者中电子尺度最小2．（2022·四川自贡·统考中考真题）下列四个图中，磁感线方向标注错误．．的是（）A．B．C．D．3．（2022·四川遂宁·统考中考真题）风能作为一种清洁的新能源，越来越受到世界各国的重视。

风力发电已成为我国新能源战略的重要组成部分。

下列选项中与风力发电机原理相同的是（）A．B．C．D．4．（2022·四川南充·统考中考真题）电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是（）A．图甲，当电磁继电器线圈通以额定电流时，接线柱AB接通B．图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多C．图丙，动圈式话筒的工作原理与电动机的工作原理相同D．图丁，扬声器是利用电磁感应的原理工作的5．（2022·四川凉山·统考中考真题）为减少碳排放，建设绿色家园，近几年西昌大力发展电动公交车，以取代部分燃油车。

关于电动车和燃油车，下列说法错误的是（）A．电动车电动机工作时利用了磁场对电流的作用B．电动车充电时将电能转化为化学能C．电动车电动机将电能全部转化为机械能D．电动车对环境的噪声污染比燃油车小6．（2022·四川巴中·中考真题）中国“探月工程”总设计师巴中籍院士吴伟仁是我们学习的榜样。

如果请你协助吴院士设计一辆在月球上使用的月球车，但月球上没有大气，你准备用以下哪个作动力装置（）A．柴油机B．汽油机C．空气喷气发动机D．电动机7．（2022·四川成都·统考中考真题）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，利用此原理，人们制造了（）A．电磁铁B．电热器C．电动机D．发电机8．（2022·四川德阳·统考中考真题）历史上许多重大科学发现源于科学家不懈的实验探究。

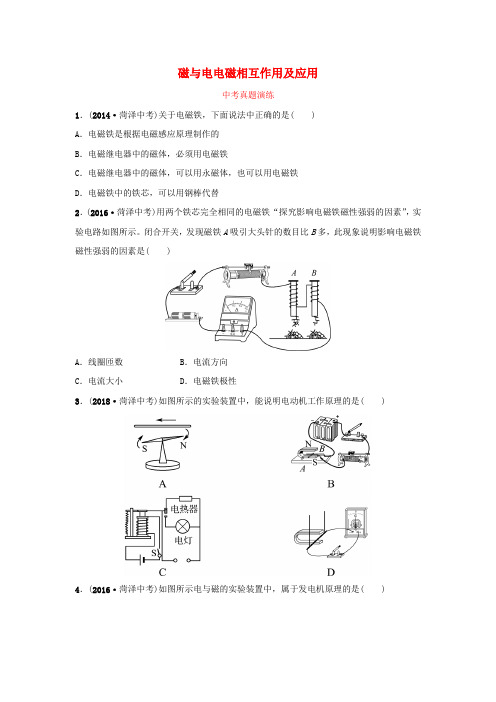

磁与电电磁相互作用及应用中考真题演练1．(2014·菏泽中考)关于电磁铁，下面说法中正确的是( )A．电磁铁是根据电磁感应原理制作的B．电磁继电器中的磁体，必须用电磁铁C．电磁继电器中的磁体，可以用永磁体，也可以用电磁铁D．电磁铁中的铁芯，可以用钢棒代替2．(2016·菏泽中考)用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，实验电路如图所示。

闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素是( )A．线圈匝数B．电流方向C．电流大小D．电磁铁极性3．(2018·菏泽中考)如图所示的实验装置中，能说明电动机工作原理的是( )4．(2016·菏泽中考)如图所示电与磁的实验装置中，属于发电机原理的是( )5.(2015·菏泽中考)刷卡机广泛应用于银行、超市等。

如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。

下列装置的工作原理与刷卡机读取信息原理相同的是( )6．(2017·菏泽中考)关于电和磁，下列说法中正确的是( )A．电流周围存在着磁场B．改变通电螺线管中的电流方向，可以改变通电螺线管磁性的强弱C．导体在磁场中运动就一定会产生感应电流D．电动机是利用电磁感应原理制成的7．(2015·菏泽中考)画出图中电源的正极。

8．(2017·菏泽中考)如图所示，标出通电螺线管的N极和S极。

9．(2017·菏泽中考)电磁铁的磁性强弱与它的匝数和通过它的电流有关。

为了证明“电磁铁的磁性强弱与匝数有关”，小美用两个匝数不同的电磁铁(电阻不同)设计了两种连接方式：A．将两个电磁铁直接串联在电路中B．将两个电磁铁直接并联在电路中(1)以上两种设计中，你认为正确的是()(2)简述你的理由：。

10．(2014·菏泽中考)电流表和电压表测量电阻时：(1)不能直接接在电源两极上，由此判断出它的内阻(选填“很大”或“很小”)。

2020年全国中考物理试题分类（16）——电和磁一．选择题（共36小题）1．（2020•广西）图为磁悬浮地球仪。

其环形底座内装有金属线圈，通电后相当于电磁铁。

利用通电的金属线图产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中。

环形底座的工作原理是（）A．电磁感应B．电流的磁效应C．电流的热效应D．磁场对电流的作用2．（2020•日照）下列关于磁感线的说法，正确的是（）A．磁感线分布越密的地方，磁场越弱B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反3．（2020•西藏）如图甲、乙分别是动圈式话筒的实物图和构造示意图，当你对着话筒说话时，声音使膜片振动与膜片相连的线圈也跟着一起振动，线圈处在磁场中。

把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。

以下四幅图中，与动圈式话筒工作原理相同的是（）A．B．C．D．4．（2020•绵阳）绵阳市某初中学校的小明同学，在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。

模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向（）A．东方B．南方C．西方D．北方5．（2020•莱芜区）如图所示的实验装置可以用来研究（）A．影响通电导线受到的磁场力大小的因素B．影响通电导线受到的磁场力方向的因素C．导线在磁场中怎样运动才能产生感应电流D．影响通电导线周围产生的磁场强弱的因素6．（2020•济南）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用如图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁7．（2020•鄂尔多斯）商场和超市出口处的报警器由检测天线、检测门、检测器构成。

第七、八章磁与电电磁相互作用及应用姓名：________班级：________用时：______分钟1．(2019·改编题)下列有关磁场和电磁现象的说法错误的是( )A．磁体周围的磁场是真实存在的B．磁感线是为了描述磁场而虚拟的封闭曲线C．导体在磁场中做切割磁感线运动一定有电流产生D．发电机是根据电磁感应原理制成的2．(2018·菏泽鄄城模拟)如图是奥斯特实验的示意图，有关分析正确的是( )A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关3．(2018·菏泽定陶模拟)在如图所示的四个图中，正确地表示出通电螺线管极性关系的是( )4.(2018·菏泽定陶模拟)如图是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。

图中与这一过程的工作原理相同的是( )5．(2018·广西中考)“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理是( )A．电磁感应B．电流的磁效应C．电流的热效应D．磁场对电流的作用6．(2019·原创题)下列四幅图中，解释不合理的是( )A．甲图：说明电流的周围存在磁场B．乙图：发生的能量转化是电能转化为机械能C．丙图：发电机应用了磁场对通电导体的作用D．丁图：说明电流相同时，线圈匝数越多，电磁铁磁性越强7．(2018·淄博中考)如图是探究“通电导线在磁场中受力”的实验装置。

瞬间接通电路，原来静止的导线ab向右运动。

要使导线ab向左运动，可行的措施是( )A．将磁体的N、S极对调B．增大电源电压C．换用磁性更强的磁体D．将磁体的N、S极对调，同时改变电流的方向8．(2018·菏泽巨野一模)电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是( )A．温度计可以用酒精温度计B．温度计是根据液体热胀冷缩的性质工作的C．电磁继电器应用了电流的磁效应D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路9．(2018·哈尔滨中考)如图是“水位自动报警器”电路图，容器中装有盐水，L1和L2分别是“2.5V0.3A”和“2.5V0.5A”的灯泡，下列说法不正确的是( )A．液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B．液面上升，金属块A受到的液体压强变大C．L1工作1min电流做功45JD．若在电路中M点接入电铃，电铃响表示水位到达警戒线10．(2018·连云港中考改编)将小磁针放在磁场中，小磁针静止时______极所指的方向规定为该点的磁场方向；磁场越强的地方，磁感线分布越______。

第一部分第十六章1．如图所示，是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在磁场中会受到力的作用，使指针发生偏转．此时如果改变线圈中的电流方向，指针的偏转方向会(选填“会”或“不会”)发生改变．2．(不定项选择)如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法正确的是(BCD)A．该简易电流计是利用电磁感应现象制成的B．若将电源的两极对调，则磁针会反向偏转C．若断开电路，则磁针会回到原来的位置D．若断开电路，则磁针静止时，其S极将指向地理南极附近命题点2通电螺线管和电磁铁3．如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将伸长，B弹簧的长度将缩短(选填“伸长”“缩短”或“不变”)．4．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36 V”字样的两盏灯就会正常发光．如图所示的电路中符合要求的是(C)命题点3电磁现象辨识5.如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息．以下电器件中工作原理与此相似的是(C)A．扬声器B．电磁继电器C．发电机D．电铃6．如图所示，是一个手机无线充电装置．该装置是利用电磁感应的原理对手机进行充电的．命题点4电与磁的相关探究7．科学探究中能够准确表达自己的观点，表述探究的问题、过程和结果非常重要．以下是小华和小红对通电螺线管的外部磁场进行探究后的提示与汇报：①我们想知道通电螺线管的外部是否存在磁场？②因此设计了如图甲所示的实验；③闭合开关，发现小磁针发生了偏转；断开开关，小磁针又回到原位；④此现象说明通电螺线管的周围存在磁场；⑤那么通电螺线管外部磁场的分布情况如何？⑥我们在通电螺线管周围的有机玻璃上撒铁屑并轻敲；⑦铁屑的分布情况如图乙所示；⑧由此可知通电螺线管的外部磁场与条形磁体的磁场相似．根据上述提示与汇报，请你回答以下问题：(填写上面对应的序号)(1)属于提出问题的有①⑤；(2)属于进行操作的有③⑥；(3)属于进行观察的有③⑦；(4)属于得出结论的有④⑧.8.探究导体在磁场中运动时产生感应电流的条件，如图所示，实验时，控制磁场方向相同，改变导体ab的运动方向．步骤一：导体水平左右运动，如图甲所示，电流计指针不发生偏转，这是因为开关没有闭合.步骤二：导体竖直上下运动，如图乙所示，电流计指针不发生偏转，这是因为导体没有做切割磁感线运动.步骤三：导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生．综合上面实验现象，可以得出感应电流产生的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动.。
