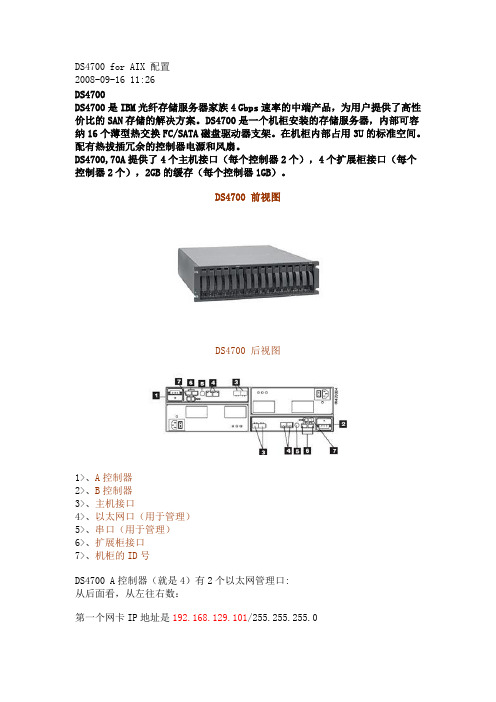

DS4700 for AIX 配置2008-09-16 11:26DS4700DS4700是IBM光纤存储服务器家族4 Gbps速率的中端产品，为用户提供了高性价比的SAN存储的解决方案。
DS4700是一个机柜安装的存储服务器，内部可容纳16个薄型热交换FC/SATA磁盘驱动器支架。
在机柜内部占用3U的标准空间。
配有热拔插冗余的控制器电源和风扇。
DS4700,70A提供了4个主机接口（每个控制器2个），4个扩展柜接口（每个控制器2个），2GB的缓存（每个控制器1GB）。
DS4700 前视图DS4700 后视图1>、A控制器2>、B控制器3>、主机接口4>、以太网口（用于管理）5>、串口（用于管理）6>、扩展柜接口7>、机柜的ID号DS4700 A控制器（就是4）有2个以太网管理口:从后面看，从左往右数：第一个网卡IP地址是192.168.129.101/255.255.255.0第二个网卡IP地址是192.168.128.101/255.255.255.0.DS4700 B 控制器（就是4）有2个以太网管理口:从后面看，从左往右数，第一个网卡IP地址是192.168.128.101/255.255.255.0第二个网卡IP地址是192.168.129.101/255.255.255.01）把随磁盘阵列柜带的Storage Manager 9.16光盘里的SMIA-WS32.exe这个程序里Client安装到笔记本里；2）笔记本的网口和控制器A或B控制器的任意网口相连接，但是笔记本和控制器上网口必须在同一个网段里，如笔记本网口跟控制器A最左边第一个网口相连接，那么笔记本IP地址可以设置成192.168.129.99/255.255.255.0；3）然后打开笔记本开始—程序--Storage Manager，就到了管理DS4700和EXP810的画面；4）DS4700标准配置默认带2个Mappings(映射)5）剩下配置就跟以前都一样注意：DS4700与AIX平台相连接，其中这2个包的版本一定要达到要求，否则AIX认不到DS4700Devices.fcp.disk.Array.rt 5.3.0.52Devices.pci.df1000f7.rte 5.3.0.53。
IBM DS4700安装指导手册IBM DS4700安装指导手册1硬件介绍DS4700是IBM光纤存储服务器家族4 Gbps速率的中端产品，为用户提供了高性价比的SAN 存储的解决方案.DS4700是一个机柜安装的存储服务器，内部可容纳16个薄型热交换FC/SATA磁盘驱动器支架。
在机柜内部占用3U的标准空间。
配有热拔插冗余的控制器电源和风扇。
DS4700 本机支持16块内置热插拔磁盘，最大支持4.8T裸数据容量.同时IBM DS4700最多可以连接6个EXP710/EXP810扩展单元,最大支持112个FC磁盘33。
6T裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业用户提供高性价比在线存储方案。
同时DS4700本机和EXP810扩展柜支持SATA磁盘,可以最大支持112块SATA磁盘，裸数据容量可以高达56T。
DS4700－70A提供了4个主机接口（每个控制器2个），4个扩展柜接口（每个控制器2个），2GB 的缓存(每个控制器1GB）。
1。
1 DS4700—70A前视图1。
2 DS4700—70A后视图=说明:1、A控制器2、B控制器3、主机接口4、以太网口(用于管理)5、串口（用于管理)6、扩展柜接口7、机柜的ID号2连接方式连接方式可分为以下3种：l 盘柜与主机连接；l 盘柜与扩展柜连接；l 盘柜与SAN交换机连接；2。
1连接示意图由于本次工程实施是采用的盘柜与主机直连方式，所以这里主要讲盘柜与主机连接，连接示意图如下：注:每个控制器分别连接不同主机HBA卡,相同编号的HOST端口不能接相同主机的HBA卡2。
2连接说明IBMDS4700-70A连接主机的SFP模块位于盘柜中轴线两侧，模块编号如图所示，A控的2口连接主数据库服务器的HBA—1,B控的1口连接主数据库服务器的HBA—2，依此类推,A控的1口连接备数据库服务器的HBA-1,B控的2口连接备数据库服务器的HBA-2；按照如图所示将光纤连接好后,即可看到服务器HBA卡的绿灯常亮,黄灯一闪一闪；3硬件调测3。

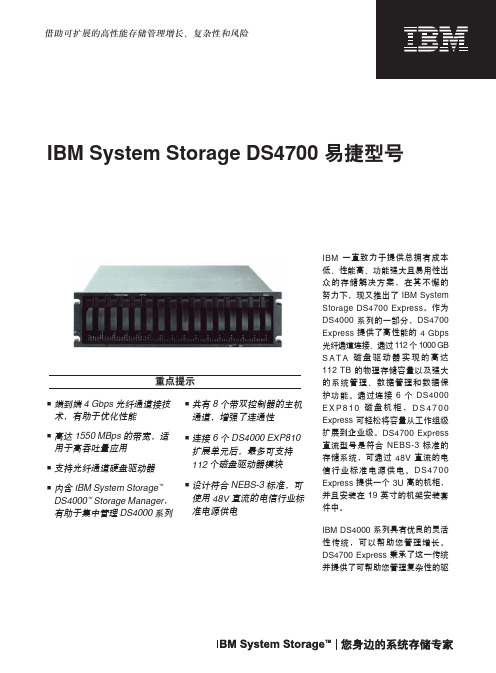

DS4700存储详细参数IBM 一直致力于提供总拥有成本较低、性能较高、功能强大且易用性无与伦比的存储解决方案，在其不懈的努力下，现又推出了IBM System Storage DS4700 易捷版。
作为DS4000 系列的一部分，DS4700 易捷版提供了支持4Gbps 的高性能光纤通道连接、高达50.4 TB 的光纤通道物理存储容量、112 TB 的SATA 物理存储容量以及强大的系统管理、数据管理和数据保护功能。
使用DS4000 EXP810 扩展单元后，DS4700 易捷版可连接多达6 个光纤通道扩展单元，从而将容量从工作组级扩展到企业级。
要点借助支持4GBps 的端到端光纤通道接口技术来优化性能实现高达1550MBps 的带宽，适用于高吞吐量的应用程序获得对光纤通道硬盘驱动器的支持使用IBM System Storage™DS4000 Storage Manager 来集中管理DS4000® 系列通过带双控制器的8个主机通道增强连接能力连接6个DS4000 EXP810 扩展单元后，可支持多达112个磁盘驱动器模块通过使用-48 V 直流的电信行业标准电源供电，可以从符合NEBS-3 标准的系统获益常见特性动态容量扩展（DCE）System Storage DS4000 Storage Manager 软件IBM FlashCopy®，可以创建逻辑卷的即时点副本动态卷扩展VolumeCopy 功能可以将一个逻辑卷完整地复制到另一个逻辑卷面向多LUN 应用的增强型远程镜像热备用磁盘驱动器硬件概要型号72 配有高达4GB 电池供电的缓存型号70 配有高达2GB 电池供电的缓存型号72 具有8个主机端口和4个驱动器端口- 标配光纤通道（FC）交换和FC 仲裁环路（FC-AL），自动检测1GBps/2GBps/4GBps型号70 具有4个主机端口和4个驱动器端口- 标配光纤通道（FC）交换和FC 仲裁环路（FC-AL），自动检测1GBps/2GBps/4GBps支持4GBps FC：15k - 450GB、300GB、146.8GB、73.4GB、E-DDM支持4GBps SATA：7.2K 500/750GB 和1TBGB E-DDM支持RAID 级别0、1、3、5、6 和10多达128个存储分区112个光纤通道驱动器（使用6个DS4000 EXP810 扩展单元）双冗余热插拔散热风扇19英寸行业标准机架使用IBM System Storage DS4700 易捷版来更高效地管理数据优化的数据管理需要具有高数据可用性、强大存储管理能力和超凡性能的存储解决方案。
IBM磁盘阵列DS4700简要配置及划分LUN说明DS4700有两个磁盘控制器，四个以太网接口（主与备控制器各成一对要设成不同网段）/两个外部光纤接口（接光纤交换机）/两个扩展盘柜接口。
江苏共有三个阵列，其中两个阵列为4个硬盘，另外一个为6个硬盘，硬盘容量都为330G。
阵列一般配置步骤如下（可以参考阵列附带的演示盘）：1、划分使用空间，即生成逻辑盘（可选RAID方式）。
2、定义主机/主机组，与主机光纤卡（端口号）进行绑定，集中管理3、设置主机/主机组访问分区列表（LUN映射关系，许可，需要购买相应的分区许可），确认哪些主机可以访问其中的一些区域。
一、划分空间，生成逻辑盘：1、安装管理软件后，进入管理软件，可用自动查找或手工输入管理地址的方式进入存储管理：2、左边列表是存储盘列表，右边是整个阵列的面板信息，可用右键进行管理，有对应的状态与信息。
以下左边列表选中create logical drive:4、选中next:5、选中手工设置，选择对应的raid格式，对应的盘, 选中计算容量，next:6、：7、输入分区大小（可以调整）、盘的名字,next:8、选中以后设置mapping view(映射)，完成：二、定义主机/主机组，与主机光纤卡（端口号）进行绑定:1、如图，选中define host:2、选yes,下一步2、输入绑定主机名，把需绑定的主机名的光纤卡端口地址放入右边列表，alies输入名字以示区别：3、选中对应的操作系统：4、选择是否共享给其他主机：5、指定主机组名：6、完成：1、选中define storage partitaning（define additional mapping也是类似功能）:2、下一步，选中相应的主机组或者主机：3、左边列表的驱动盘与lun作了映射：放入右边列表：4、选中finsh,完成如图：。
DS4700 硬件特性介绍The IBM TotalStorage DS4700 Storage Server 是2006年5月发布的DS4000 系列的一款产品 ,它采用 4Gbps 光纤通道技术，拥有最多可达8个 4Gbps 光纤通道主机端口（host ports）和4个 4Gbps 光纤通道磁盘端口 (drive ports) ，提供最高可达 120,000+ cache-based IOPs. DS4700 对开放平台系统提供了高性能和高可用性，它最多支持6个 EX P810 或112 块光纤磁盘（FC drives ）。
采用4 Gbps 光纤技术的DS4700 的一个优势是可以保持对 2 Gbps 和1 Gbps 光纤技术的向下兼容，这意味着客户不需要使用4 Gbps光纤技术替换已有的SAN系统，而只需要把新的DS4700加入到已有的SAN系统中去，采用4 Gbps光纤技术DS4700可以降速为2 Gbps 或1 Gbps的设备来用。
DS4700 前部主要包括 16 个热插拔硬盘插槽.DS4700 后部主要包括两个控制器和两个电源-风扇模块。
控制器A位于左边顶部，控制器B位于右边底部，控制器A相对于控制器B是颠倒放置的。
两个控制器是可热插拔且互为冗余的。
型号72的每个控制器上有4个主机端口，型号70的每个控制器上有2个主机端口，型号72和型号70的每个控制器都有两个连接磁盘扩展柜的端口, 一个 RS232 串口 ,2个 Ethernet 端口和一个电池单元。
RS232 串口是 PS2 类型端口, 用于做管理和诊断时使用.DS4700 有两个热插拔的电源-风扇模块.每个电源-风扇模块包含一个电源和两个风扇。
The IBM TotalStorage DS4700 Storage Server 目前有两种型号:_ 1814-72A_ 1814-70A1814-72A 配有 4 GB 缓存（每个控制器2GB） , 8个 4Gbps 光纤通道主机端口(host ports)(每个控制器4个端口)，4个连接磁盘扩展柜的端口(drive ports)(每个控制器2个端口) ；1814-70A配有 2GB 缓存（每个控制器1GB）, 4个 4Gbps 光纤通道主机端口(host ports)(每个控制器2个端口)，4个连接磁盘扩展柜的端口(drive ports)(每个控制器2个端口).型号 1814-72A/1814-70A具备下列特征:_ 高度 3U ，可放置于19英寸机柜中._ 采用 X scale 667MHz 处理器._ 在RAID 控制器上采用 XOR engines ._ 双冗余 4 Gbps RAID 控制器最大可配 4GB 缓存 (2 GB 每个RAID 控制器)._ 每个控制器中都配有lithium-ion 电池备份，保护缓存中的数据至少 72 小时._ 热交换缓存备份电池（Hot-swappable cache backup battery）._ 热交换冗余电源和风扇._ 支持 RAID 0, 1, 3, 5, 和10._ DS4700控制器单元具有16个磁盘插槽，支持最大4.8TB的存储容量。
