GPS数据解算软件TGO双击没有反应，查看是否退出360安全卫士和360杀毒软件。
360软件与TGO有冲突。
MAPGIS常见问题集锦(6.2或6.5版)（转载）1. 为什么有些笔记本电脑无法使用MAPGIS软件狗？在有些笔记本电脑上安装MAPGIS软件时,有时会出现“系统找不到MAPGIS软件狗或软件卡”的提示，这个问题一般是由并口模式选择不对造成的，我们可以到COMS中（需重新启动机器用“DEL”健或F2键或其它键进入COMS）找到“Parallel Port Mode”选项，看它的值是不是[ECP]，如果不是，将其改为[ECP]，保存退出即可。
此方法在一些品牌台式机上同样适用。
2. MAPGIS中工程、文件、图层三者之间的关系MAPGIS工程实际是用来管理和描述点、线、区、网、图像文件的文件，它可以由一个以上的点、线、区、网、图像文件组成。
工程、文件、图层的关系是：工程包含文件（若干个点、线、区、网、图像文件），文件包含图层，图层包含图元。
3. 如何创建和使用工程图例？①首先打开工程文件。
②在工程操作区域内单击鼠标右键，选择“新建工程图例”。
③在图例类型中选择类型。
④在图例信息中输入图例名称、描述信息和分类码。
⑤单击“图例参数”输入图例参数。
⑥用“添加”按扭将所选图元添加到右边的列表框中；如需修改可按“编辑”按钮或双击列表框中的图例。
⑦建完图例后单击“确定”按扭，系统会提示保存文件，保存即可。
⑧要使用图例版，首先要关联图例，在工程操作区域内单击鼠标右键，选择“关联图例文件”，用“修改图例文件”按键选好文件后单击“确定”；然后再单击右健，选择“打开图例板”即可。
有了“图例板”就可以避免反复进入菜单修改参数，从而提高效率，保证图形的准确性。
4．工程图例中的分类码和编码的用法(1) 我们设置好分类码后，可以实现：在工程中有很多文件的情况下，当选中某图例时，系统会自动跳转到图例所关联的文件上，并将该文件设为当前工作区，这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例。
MAPGIS土地利用数据库管理系统常见问题处理1、为什么新建立工程后接图表看不见？答：如果接图表和行政辖区都是正确的，而且坐标也套合，可是新建工程后却看不见接图表，可以看一下工程中的切换比例设置的是否太小，这个值设置的越小，由接图表到图形的切换就越快，如果切换比例太小，有可能当你打开工程的时候，他已经切换到了图形状态。
该值默认为0.05,你可以通过编辑工程、和编辑项目进行修改。
2、为什么标准分幅输出时图形与图框分离？答：出现这种情况一般有以下几种可能的原因:1) 当前编辑项目的中央经线填错了，可能与图形的实际带号不符。
2) 接图表的中央经线不正确或者没有填，可以通过属性库查看。
3) 在图形输出设置中，选则了图形数据带有图形代号的复选框（如果系统中的坐标本身就带图形带号，则这一项要选）3、为什么汇总时提示找不到地类区文件？答：原因是当前项目中设置的图斑形成方式与项目中图斑文件的描述不一致。
对图斑文件而言，在选择“计算机叠加形成图斑”时对应的图层描述是地类区，而选择“手工矢量形成图斑”时，对应的图层描述是图斑层。
4、为什么不能出外单位面积汇总表？答：出外单位面积表，或者在耕地结构分析中进行飞地面积分析时，必须按权属汇总后才能统计出数据，因为按坐落汇总时，数据按图斑所在权属进行统计，不包含飞地信息。
5、为什么不能进行按权属出图？答：出现这中情况有以下几种可能：1）选中的权属没有对应的图形。
2）图斑层没有设置到可编辑状态。
3）图斑层的权属代码一项没有填，或者填写有误。
6、为什么不能进行按坐落出图？答：出现这种情况有以下几种可能：1）选中的坐落在图中没有对应的图形。
2）按座落出图实际上是按照新建工程时添加的那个辖区文件的权属代码输出的，跟图斑本身的坐落代码是否填写没有关系，所以如果该辖区文件的属性或者图形错误都可能造成按辖区不能出图或出图错误。
3）在变更年辖区进行了调整后要在工程中修改相应的辖区文件，不然也会造成变更年按坐落出图有误。
MapGis６.X操作技巧汇总1 、输入编辑模块中，新建工程背景为黑色？⑴、本地窗口，单击设置/选择背景颜色，在弹出的对话框中，选择灰色；⑵、右键单击“复位窗口”，背景恢复为灰色；2 、把“公路”错画到“河流层”里，如何将它改到“公路”层？法一：⑴、利用“输入编辑”子系统，“其它”菜单下的剪切，粘贴等命令；法二：⑴、“河流层”里的“公路”，在“修改线参数”对话框中，修改其所在层；⑵、工程管理窗口，单击“公路”文件，右键“根据图层分离文件”将分离出来的文件和原铁路文件，右键“合并所选项”；3 、在MAPGIS中，如何同时输出三幅图？⑴、在输出子系统中，用新建“拼版文件”，依次装入要输出的工程文件，在依次调整其输出参数；4 、如何将矢量化后的图形文件上载到SQL Server数据库中？⑴、新建空库：首先在SQL Server的数据库中，新建一个用来上载图形数据的空库aa；⑵、新建一个“等高线”线文件，赋以“高程”属性字段；⑶、新建数据源：在控制面板\管理工具\数据源，添加和SQL Server连接的数据源bb，注意连接的数据库选择aa；⑷、配置数据源：在MAPGIS主界面中，点击“设置”按钮，数据源类型选择“网络数据源”，然后点击“配置数据源”按钮，添加上步新建的数据源bb，测试数据源，确定，在主界面上，将缺省数据源设置为bb；⑸、接下来则有3条路可走：①、在输入编辑中，单击标题栏中的“打开工程或文件”按钮，在弹出的对话框下部文件类型中选择“图形文件”，而非“工程文件”，这样打开了一个点或线或面文件，单击菜单栏“工作区/换名存文件/换名存线文件”，在弹出的对话框的下部“网路数据”前打√，数据源选择bb，单击保存，完成；②、在输入编辑中，新建一工程，在左边工程管理窗口中，右键添加项目，将待上载的点或线或面文件打开，然后选择该文件，右键菜单选择“另存项目”，在弹出的对话框的下部“网路数据”前打√，数据源选择bb，单击保存，完成；③、打开属性库管理子系统，在文件\装入线文件，将第二步新建的“等高线”文件打开，然后单击文件\上载数据，在弹出的对话框的下部“网路数据”前打√，数据源选择bb，单击保存，完成；⑹、要注意的地方：①、待入库的点线面文件的名字不能以数字为开头；②、如果点线面文件已经如果库了，无论是否将其删除，再将其入库时，系统都会提示错误，或者出现数据丢失的现象，解决的方法，是将待入库的文件名字重命名即可；5 、用户提供了线文件，在输入编辑中打开，却看不到，会有那些原因？⑴、没有复位更新；⑵、线的颜色和窗口的背景色相同了；⑶、被别的地物如区文件遮住了；⑷、符号库中没有该条线的颜色；6、如何将*wb格式的数据导入到Excel或Access中去？⑴、新建一Excel或Access表；⑵、配置数据源：这里需注意的地方就是对数据源命名后，单击“选择工作簿”按钮，然后将数据源与上步新建的Excel文件连接起来；⑶、打开属性库/文件/导出，单击“打开”按钮，将系统自带的*wb表打开(在D:\mapgis67\sample 文件下)，然后在下面的数据源中选择上步新建配置的数据源，并在表格名称对话框中对生成的表格命名，单击“导出”按钮；⑷、查看结果：打开Excel表，在最下面的sheet1/sheet2/sheet3后面可以看到我们导出的表文件；7、将图形文件的属性导入的Excel或Access表中与此类似⑴、在属性库/文件/装入线文件，然后打开属性/输入属性；⑵、下面的步骤和问题6的操作步骤基本类似；8、镶嵌融合的过程应有这样几种认识⑴、所有的栅格影像都是没有坐标点的；⑵、影像的镶嵌融合最关键的是波段的融合；⑶、其处理精度和非标准分幅的处理结果精度都可以，关键是看用途是什么；9、误差校正中，选择采集文件时，为什么一个是点文件（方里网.wt），一个则是线文件（标准.wl）？自动采集控制点：如果将线文件内的所有线交点都作为控制点，则选择该功能，系统自动搜索当前所选文件内所有的交点值，并将其作为控制点的实际值或理论值。
MapGis６.X操作技巧汇总1 、输入编辑模块中，新建工程背景为黑色？⑴、本地窗口，单击设置/选择背景颜色，在弹出的对话框中，选择灰色；⑵、右键单击“复位窗口”，背景恢复为灰色；2 、把“公路”错画到“河流层”里，如何将它改到“公路”层？法一：⑴、利用“输入编辑”子系统，“其它”菜单下的剪切，粘贴等命令；法二：⑴、“河流层”里的“公路”，在“修改线参数”对话框中，修改其所在层；⑵、工程管理窗口，单击“公路”文件，右键“根据图层分离文件”将分离出来的文件和原铁路文件，右键“合并所选项”；3 、在MAPGIS中，如何同时输出三幅图？⑴、在输出子系统中，用新建“拼版文件”，依次装入要输出的工程文件，在依次调整其输出参数；4 、如何将矢量化后的图形文件上载到SQL Server数据库中？⑴、新建空库：首先在SQL Server的数据库中，新建一个用来上载图形数据的空库aa；⑵、新建一个“等高线”线文件，赋以“高程”属性字段；⑶、新建数据源：在控制面板\管理工具\数据源，添加和SQL Server连接的数据源bb，注意连接的数据库选择aa；⑷、配置数据源：在MAPGIS主界面中，点击“设置”按钮，数据源类型选择“网络数据源”，然后点击“配置数据源”按钮，添加上步新建的数据源bb，测试数据源，确定，在主界面上，将缺省数据源设置为bb；⑸、接下来则有3条路可走：①、在输入编辑中，单击标题栏中的“打开工程或文件”按钮，在弹出的对话框下部文件类型中选择“图形文件”，而非“工程文件”，这样打开了一个点或线或面文件，单击菜单栏“工作区/换名存文件/换名存线文件”，在弹出的对话框的下部“网路数据”前打√，数据源选择bb，单击保存，完成；②、在输入编辑中，新建一工程，在左边工程管理窗口中，右键添加项目，将待上载的点或线或面文件打开，然后选择该文件，右键菜单选择“另存项目”，在弹出的对话框的下部“网路数据”前打√，数据源选择bb，单击保存，完成；③、打开属性库管理子系统，在文件\装入线文件，将第二步新建的“等高线”文件打开，然后单击文件\上载数据，在弹出的对话框的下部“网路数据”前打√，数据源选择bb，单击保存，完成；⑹、要注意的地方：①、待入库的点线面文件的名字不能以数字为开头；②、如果点线面文件已经如果库了，无论是否将其删除，再将其入库时，系统都会提示错误，或者出现数据丢失的现象，解决的方法，是将待入库的文件名字重命名即可；5 、用户提供了线文件，在输入编辑中打开，却看不到，会有那些原因？⑴、没有复位更新；⑵、线的颜色和窗口的背景色相同了；⑶、被别的地物如区文件遮住了；⑷、符号库中没有该条线的颜色；6、如何将*wb格式的数据导入到Excel或Access中去？⑴、新建一Excel或Access表；⑵、配置数据源：这里需注意的地方就是对数据源命名后，单击“选择工作簿”按钮，然后将数据源与上步新建的Excel文件连接起来；⑶、打开属性库/文件/导出，单击“打开”按钮，将系统自带的*wb表打开(在D:\mapgis67\sample 文件下)，然后在下面的数据源中选择上步新建配置的数据源，并在表格名称对话框中对生成的表格命名，单击“导出”按钮；⑷、查看结果：打开Excel表，在最下面的sheet1/sheet2/sheet3后面可以看到我们导出的表文件；7、将图形文件的属性导入的Excel或Access表中与此类似⑴、在属性库/文件/装入线文件，然后打开属性/输入属性；⑵、下面的步骤和问题6的操作步骤基本类似；8、镶嵌融合的过程应有这样几种认识⑴、所有的栅格影像都是没有坐标点的；⑵、影像的镶嵌融合最关键的是波段的融合；⑶、其处理精度和非标准分幅的处理结果精度都可以，关键是看用途是什么；9、误差校正中，选择采集文件时，为什么一个是点文件（方里网.wt），一个则是线文件（标准.wl）？自动采集控制点：如果将线文件内的所有线交点都作为控制点，则选择该功能，系统自动搜索当前所选文件内所有的交点值，并将其作为控制点的实际值或理论值。
mapgis的常见问题解答电脑制图基本步骤：在做⼀幅图之前，先新建⼀个⽂件夹（⽤来保存与该图有关的所有⽂件），⽤图名给该⽂件夹命名，例：×××矿1号剖⾯，之后将扫描的图放⼊该⽂件夹中。
打开MAPGIS主菜单，进⾏系统设置，把⼯作⽬录设置为刚才新建的⽂件夹（×××矿1号剖⾯），其余三项在安装MAPGIS软件时设置好。
因为扫描⽂件为（*.tif）格式，在MAPGIS中使⽤不变，因此需要转换成MAPGIS 可使⽤的⽂件格式（*msi），需要进⾏数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→⽂件→数据输⼊→转换数据类型：（*.tif）→添加⽂件（扫描的⽂件）→转换图形处理→输⼊编辑→确定：新建⼯程（把做的这张图看作⼀个⼯程），在左区点右键→新建区、新建线、新建点→⽮量化→装⼊光栅⽂件→描图其它常⽤功能：做平⾯图之前，⽣成标准图框：：MAPGIS主菜单→实⽤服务→投影变换→系列标准图框→键盘⽣成矩形图框→矩形图框参数输⼊：坐标系：国家坐标系；带号：20/40；注记：公⾥值。
边框参数：内间距10，外间距1，边框宽1。
⽹线类型：绘制实线坐标线；⽐例尺：图的⽐例尺（例：5000）；矩形分幅⽅法：任意公⾥矩形分幅。
图廓参数：横向起始公⾥值（去带号）：例20556000→556.000，纵向起始公⾥值：例4820.000，横向结束公⾥值：，纵向结束公⾥值：，图廓内⽹线参数：⽹起始值（根据起始公⾥值定）：，⽹间隔（根据⽐例尺定）：；（例横向起始值为556.020，⽐例尺为5000，⽹起始值应为：556.500，⽹间隔为0.5）图幅名称：××××，图框⽂件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产⽣变形，为校正所产⽣的误差，需要⽤标准图框对扫描图转换后的（*.msi）格式的图纸进⾏图像校正，如下：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi⽂件）→镶嵌融合→打开参照⽂件→参照线⽂件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加⾜够数量的控制点）→校正预览→影像校正为将野外⽤GPS实测的地质、物化探点（有⼤地坐标）⼀次性投影到所图纸上，需要做投影变换先在Excel表格中输⼊X（数据去掉带号20或40）、Y、Z，另存为⽂本⽂件（制表符分隔）（*.txt）MAPGIS主菜单→实⽤服务→投影变换→投影转换→⽤户⽂件投影转换→设置⽤户⽂件：打开⽂件（*.txt）→点第⼆⾏数据⽤户投影参数：椭球参数：北京54坐标系；⽐例尺分母：1；坐标单位：⽶；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；⽐例尺分母：图的⽐例尺分母（例5000）；坐标单位：毫⽶；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在⾏：点图元参数设置→√⽣成点；X位于Y位于列→投影变换→确定→保存⽂件做物化探异常等值线图的步骤如下：先把Excel（*.xls）电⼦表格⽂件转换成（*.dat）⽂件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某⼀点⽆数据，便⽤0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据⽹格化→设置参数：X：⽂件第列数据，Y：⽂件第列数据，Z：⽂件第列数据；⽹格化⽅法：Kring泛克⽴格法⽹格化；⽂件名：→保存为（*.GRD）格式⽂件→Grd模型→平⾯等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：⾼程度；等值线层：删除当前分段，起始：，终⽌：，步增，→确认。

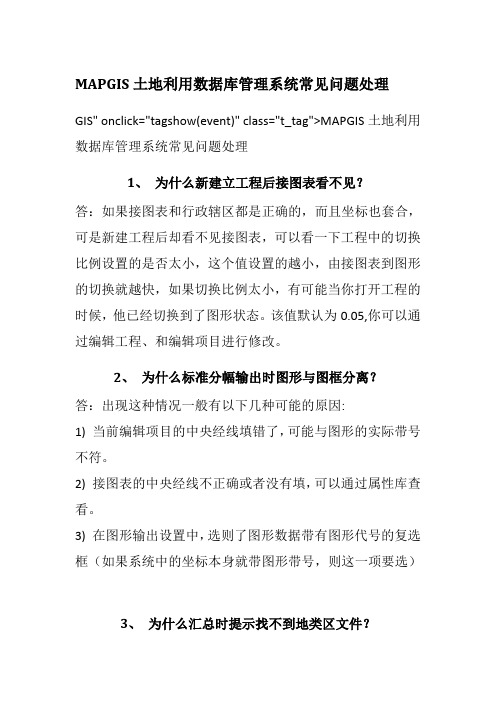

MAPGIS土地利用数据库管理系统常见问题处理GIS" onclick="tagshow(event)" class="t_tag">MAPGIS土地利用数据库管理系统常见问题处理1、为什么新建立工程后接图表看不见？答：如果接图表和行政辖区都是正确的，而且坐标也套合，可是新建工程后却看不见接图表，可以看一下工程中的切换比例设置的是否太小，这个值设置的越小，由接图表到图形的切换就越快，如果切换比例太小，有可能当你打开工程的时候，他已经切换到了图形状态。
该值默认为0.05,你可以通过编辑工程、和编辑项目进行修改。
2、为什么标准分幅输出时图形与图框分离？答：出现这种情况一般有以下几种可能的原因:1) 当前编辑项目的中央经线填错了，可能与图形的实际带号不符。
2) 接图表的中央经线不正确或者没有填，可以通过属性库查看。
3) 在图形输出设置中，选则了图形数据带有图形代号的复选框（如果系统中的坐标本身就带图形带号，则这一项要选）3、为什么汇总时提示找不到地类区文件？答：原因是当前项目中设置的图斑形成方式与项目中图斑文件的描述不一致。
对图斑文件而言，在选择“计算机叠加形成图斑”时对应的图层描述是地类区，而选择“手工矢量形成图斑”时，对应的图层描述是图斑层。
4、为什么不能出外单位面积汇总表？答：出外单位面积表，或者在耕地结构分析中进行飞地面积分析时，必须按权属汇总后才能统计出数据，因为按坐落汇总时，数据按图斑所在权属进行统计，不包含飞地信息。
5、为什么不能进行按权属出图？答：出现这中情况有以下几种可能：1）选中的权属没有对应的图形。
2）图斑层没有设置到可编辑状态。
3）图斑层的权属代码一项没有填，或者填写有误。
6、为什么不能进行按坐落出图？答：出现这种情况有以下几种可能：1）选中的坐落在图中没有对应的图形。
2）按座落出图实际上是按照新建工程时添加的那个辖区文件的权属代码输出的，跟图斑本身的坐落代码是否填写没有关系，所以如果该辖区文件的属性或者图形错误都可能造成按辖区不能出图或出图错误。
常见问题-MAPGIS平台输入编辑问：设置线参数中“X系数、Y系数”指的是什么？答：X系数表示线型单元生成时在X方向的比例系数。
当X系数>0时，表示该线型每隔X便重复出现，当X系数<0或X系数=0时，表示该线型拉长显示。
Y系数表示线型单元生成时在Y方向的比例系数。
在造线型时，是在一个1x1的单位内造的，库中也是X、Y方向均为单位长度线型，所以在输出还原时，X，Y系数分别表示这个单位长度在X，Y方向的所生成的实际长度是多少。
问：在输入图元时，基线指什么？答：基线表示线图元空间分布的主干线。
在数字化的时候，有一个是日常习惯约定，一般沿线图元的基线跟踪，象行人沿右侧在路上行走一样。
输出问：为什么HP500不能打印光栅文件？答：HP500机器需要有HP-GL2卡的支持，而HP500机型标配没有此卡，需用户单独购买。
问：在输出处理时，常会提示“非法操作”或“某图元出错”的信息。
如何处理？答：若出现这类提示，一般是图元参数有误，超出了系统库的参数值。
方法：可先从运行状态提示中查看当前正在处理的图元号（处理到该图元号报错，肯定是该图元有问题），然后打开输入编辑子系统，将该图元所在的文件打开（例：区文件有问题），利用“区（线、点）编辑”修改出错的图元，检查完毕后保存，再重新进行输出处理。
文件转换问：如何将DXF数据图元对应为MAPGIS数据图元？答：系统提供了一套对照表文件接口（\mapgis\slib）:符号对照表——“arc_map.pnt”线型对照表——“arc_map.lin”颜色对照表——“arc_map.clr”层对照表——“arc_map.”系统设置问：在打开MAPGIS系统时提示打不开“矢量字库”、“线型库”等或“非法句柄”信息？答：若出现这类提示，可能是“系统设置”中“矢量字库目录”、“系统库目录”和“系统临时目录”在磁盘中不存在（被删除）或“矢量字库目录”、“系统库目录”文件夹中的文件被破坏。
MAPGIS建库50问1．县区建库需要具备什麽条件？（1）需要县区政府领导对此项工作重要意义有充分认识和坚定不移地支持。
建立县级土地利用现状信息系统是一项规模宏大的系统工程，包括从资料的收集准备、技术人员培训、外业变更调查、内业转绘、矢量化、属性录入、面积控制、错误检查和集成入库等诸多环节，对应于每一个环节都有相应的国家作业规范和标准，除了国土资源部所布置的统一规范和规定外，结合本地的实际情况及考虑今后的工作需要，各地区都提出适合自己的补充需求；对于涉及如此广泛，工程量如此浩大的工作，需花费大量的人力和财力，仅仅依靠几个人或一个部门是很难胜任的。
县区政府的分管领导为组长的领导小组可以调度县直有关部门及各乡镇政府加强领导，以保证工作的顺利开展。
（2）需要组织一支高素质的专业队伍。
经过十几年人员更替及机构改革的变化，我省国土部门老一代的土地详查队员已所剩无几，虽然每年各地都进行土地变更调查，但总是局部的，零星的工作，要全面、系统地掌握土地调查的规程和技术，对于土地战线的新兵说来，确实需要经过一次彻底的全面变更调查的锻炼和学习。
乡镇土地管理部门的人员较少，一方面可以抽调农业、林业、水利部门的技术力量组成技术骨干，另一方面也可考虑借用农校学生实习的机会，通过技术培训后，每个乡镇组织十几个人的专业队伍，分成三至四个组，争取二至三个月完成外业调查工作，以争取工作的主动。
（3）慎重认真地决定建库路线和选择承担单位。
建库工作可以全部由国土部门自己的技术人员承担，也可以全部有建库经验的公司承担，但这都不是最佳途径。
因为国土部门的技术人员不可能短时期内熟练掌握MAPGIS平台的应用技术，对建库的规范和标准也需要在工作实践中逐步掌握，而且建库的工作量也是相当艰巨的，对此，没有经历过的人们可能很难想象；况且国土部门的人员都有繁重的日常工作，不可能把全部精力投入这一项工作中，全部由国土部门自己承担的办法很可能会拖延工程进度，打疲劳战术，迟迟几年完不成任务。
MAPGIS平台问题集锦答案1、如何进行全自动误差校正？全自动误差校正的步骤分为数据准备和开始校正两个部分：数据准备：方里网wt，标准图框wl，矢量化的图形（wt、wl、wp）数据来源：方里网wt，矢量化的图形（wt、wl、wp）是在输入编辑模块中矢量化而来；标准图框wl是在投影变换模块工具原来的纸图的比例尺和坐标生成的。
启动误差校正模块：1）文件菜单－打开上述文件：方里网wt，标准图框wl，矢量化的图形（wt、wl、wp）。
2）文件菜单－打开控制点pnt文件：如没有，系统提示新建。
3）控制点菜单－设置控制点参数：采集数据值类型为“实际值”，其他不变。
4）控制点菜单－选择采集文件：方里网wt5）控制点菜单－自动采集控制点：6）控制点菜单－设置控制点参数：采集数据值类型为“理论值”，其他不变。
7）控制点菜单－选择采集文件：标准图框wl8）控制点菜单－自动采集控制点：在弹出的对话框中“确定”9）数据校正菜单－线文件校正：选择矢量化的wl文件。
10）数据校正菜单－点文件校正：选择矢量化的wt文件。
11）数据校正菜单－区文件校正：选择矢量化的wp文件。
12）右键－复位窗口，查看效果。
13）文件菜单－另存校正后的结果文件，以new开头的文件是校正后的文件。
2、我在数字化之前没有进行投影变换和坐标设定，现在想进行纠正，使线文件有正确的理论坐标，可是纠正出来的图是变了形的，坐标值也不对，我的图是1比5万的地理坐标，度为单位，比例分母我设的是5，单位是米，是不是问题出在了这里？！建议在矢量化之前对扫描图像进行配准。
因为配准只需要生成标准图框，而不需要太多的投影知识，初学者很好掌握。
如果没有进行配准，建议将底图上的方里网和内图廓线全部矢量化，再用误差校正将图形校正到标准图框上去，最后在进行投影变换。
你的情况在投影变换中参数的设置是：当前投影：地理坐标系，单位度目的投影：投影平面直角坐标系，高斯投影（5号），比例尺分母1，单位米，中央经度设要合理，与你的图形范围的中央经度匹配。
一、MapGIS安装常见问题（一）、网络防火墙相关问题MapGIS许可证服务使用端口：10001进行通讯。
如果许可证服务器上安装有防火墙软件，请确认10001端口可以正常使用.添加10001端口：打开控制面板里面的防火墙，选择“例外”菜单里的“添加端口”，添加10001端口(如下图所示)。
（二）、和部分软件冲突问题1、插件冲突如果电脑上装有QQ地址栏搜索插件和(或)中文上网插件，将有可能导致MapGIS 应用程序不能正常启动。
请打开“添加/删除程序”对话框（“控制面板”－>“添加删除程序”），检查电脑中是否安装有这些软件；如果有，可以单击“更改/删除”按钮删除这些软件。
2、DELL部分机型网络相关程序冲突问题DELL品牌机部分机型中预装有网络应用程序tcsd_win32.exe。
如果该程序正在运行，将有可能导致MapGIS应用程序不能正常启动。
请打开windows任务管理器，检查进程中是否有映像名称为：tcsd_win32.exe的进程，如果有该进程，可以单击“结束进程”按钮结束该进程。
备注：这是D620的指纹识别系统程序，是自动启动的，如果没有指纹识别系统，可以禁掉修改注册表将HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\中的tcsd_win32.exe项删除，然后检查HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Services\HKEY_LOCAL_MACHINE\SYSTEM\ControlSet003\Services\中的tcsd_win32.exe也删除（如果有）重启电脑OK3、部分杀毒软件如：Nod32、Dr web等和（或）网络监控程序如Nvidia网络防火墙等和证书服务有冲突，在注册组件的时候可能导致证书服务程序ZDLCCS VC.EXE崩溃。
解决方法为暂时关闭杀毒软件和网络防火墙的网络监控功能。
MAPGIS常见问题集锦(6.2或6.5版)（转载）1. 为什么有些笔记本电脑无法使用MAPGIS软件狗？在有些笔记本电脑上安装MAPGIS软件时,有时会出现“系统找不到MAPGIS软件狗或软件卡”的提示，这个问题一般是由并口模式选择不对造成的，我们可以到COMS中（需重新启动机器用“DEL”健或F2键或其它键进入COMS）找到“Parallel Port Mode”选项，看它的值是不是[ECP]，如果不是，将其改为[ECP]，保存退出即可。
此方法在一些品牌台式机上同样适用。
2. MAPGIS中工程、文件、图层三者之间的关系MAPGIS工程实际是用来管理和描述点、线、区、网、图像文件的文件，它可以由一个以上的点、线、区、网、图像文件组成。
工程、文件、图层的关系是：工程包含文件（若干个点、线、区、网、图像文件），文件包含图层，图层包含图元。
3. 如何创建和使用工程图例？①首先打开工程文件。
②在工程操作区域内单击鼠标右键，选择“新建工程图例”。
③在图例类型中选择类型。
④在图例信息中输入图例名称、描述信息和分类码。
⑤单击“图例参数”输入图例参数。
⑥用“添加”按扭将所选图元添加到右边的列表框中；如需修改可按“编辑”按钮或双击列表框中的图例。
⑦建完图例后单击“确定”按扭，系统会提示保存文件，保存即可。
⑧要使用图例版，首先要关联图例，在工程操作区域内单击鼠标右键，选择“关联图例文件”，用“修改图例文件”按键选好文件后单击“确定”；然后再单击右健，选择“打开图例板”即可。
有了“图例板”就可以避免反复进入菜单修改参数，从而提高效率，保证图形的准确性。
4．工程图例中的分类码和编码的用法(1) 我们设置好分类码后，可以实现：在工程中有很多文件的情况下，当选中某图例时，系统会自动跳转到图例所关联的文件上，并将该文件设为当前工作区，这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例。
操作方法如下：①在工程操作区域中单击鼠标右键，选择“编辑工程图例”，单击“编辑分类”，输入“分类码”（0－255之间）和分类名称。
全部输完后按“确定”键。
②在图例表中双击一图例，在分类码处指定分类码。
所有图例都应指定相应分类码。
完成后单击“确定”保存退出（注：一个分类码可对应多个图例）。
③在工程操作区域中选择一个文件，在文件的说明列表处双击鼠标左键，然后改变分类码为以上编辑过的相应分类码。
所有文件都应有相应分类码。
(2) 设置好编码后，可以在图例板的非“精显模式”〔可以在图例板上按鼠标右键来选择〕下直接输入编码，系统会自动跳到编码所对应的图例上。
5. 如何利用图例版修改图元参数？用图例板来修改图元参数非常方便。
以修改区为例，打开图例板后，在区编辑里选择“修改区参数”，然后在图例板中选择正确的区图例；再到工作区中单击（多个区可以拉框选择）要修改的区即可。
6．输入线时，如何保证线与线相交是完全重合的？我们暂将已有的线称为母线，输入线时，将光标落在母线上按“F12”键，系统弹出“选择造线捕获方式”对话框，可根据我们的需求选择捕获方式。
7. 图元参数中的“透明”是什么意思？在编辑图元参数时，点、线、区图元都有透明选项，它主要在印刷时起作用，不选中该选项表示在制作分色输出时，该图元是“镂空”的，在印刷时位置未对准，就会出现“漏白”现象；若选中该选项，表示该图元是“不镂空”的，在印刷时可能会导致图元的颜色发生变化。
这两种情况是相对立的，在使用时只能根据实际情况任选其一。
8. 完成自动剪断线后，为什么图形变化较大？MAPGIS在进行拓扑错误检查时，会以节点搜索半径值做自动节点平差。
如果节点搜索半径的值太大，那么就会出现图形变化较大。
解决方法：将节点搜索改为<=0.1（莱单：设置/置系统参数[节点/裁剪搜索半径]）。
9．为什么扫描的光栅文件，在编辑系统中打开时会提示内存不足或者不能正确显示？MAPGIS并不是支持所有的光栅文件格式，它仅支持二值、灰度和彩色（RGB模式）三种格式的TIF光栅文件（*.TIF），而且还要求其为非压缩（LZW不选中）格式。
一般说来，出现“在编辑系统中打开光栅文件时提示内存不足或者不能正确显示”这种情况，是文件格式不对。
解决方法：在PHOTOSHOP中打开此光栅文件，然后重新设定其图像模式即可。
在设置其模式时注意：①要设置为8位通道模式（菜单：图像/模式[8位通道]）。
②设置为位图、灰度、RGB（菜单：图像/模式[位图]、[灰度]、[RGB]）。
注意：特别是彩色图不能设置为CMYK模式。
③保存满足图像模式的光栅文件时，注意一定要保存为非压缩格式（菜单：文件/存储为）。
当弹出存储为对话框时：[文件名]输入文件名；［存储为］选择TIFF（*.TIF;*.TIFF），按“保存”又弹出一个对话框；［字节顺序］选IBMPC，LZW压缩前面的选项去掉。
10．做子图时为什么总是存不到子图库中？①查看子图库和系统库目录是否为只读状态，若是应去掉只读，可改为存档状态。
②删除系统库中的临时文件（以.TMP结尾）。
③系统库被别的MAPGIS程序占用着。
退出所有MAPGIS应用程序，重新启动MAPGIS，只启动一个MAPGIS输入编辑系统。
11．为什么打开线型库或子图库时，库中图元若隐若现？主要是因为操作系统加载了某些实时监控软件和汉化软件，如“瑞星杀毒”软件，金山词霸、东方快车等。
方法：将这些应用程序退出。
12．如何将MAPGIS的图形插入到word中？首先点取MAPGIS菜单“其它－>OLE拷贝”，接着打开WORD应用程序，点取WORD的“粘贴”菜单。
MAPGIS数据就复制到了一个WORD文档里。
注意：第一次调用此功能，需将Mapsee6x.exe（安装路径的\program\Mapsee6x.exe）运行一次。
13．如何制作专色？进人“编辑专色”，系统弹出专色编辑板，用户选择要编辑的某专色，编辑器将此专色的CMYK浓度形象化的显示出来，这时用户可用滚动条来调整CMYK，直到满意为止，按“保存专色”按钮存盘即可。
若用户需增加一新专色，按“增加专色”按钮，然后调整新专色的CMYK，满意后存盘。
若用户需删除一专色，按“减少专色”按钮。
14．打印光栅文件时应该选用哪个打印机？用“打印光栅文件”打印时，系统会弹出“输出设备设置”对话框，其中“输出设备”是指您的打印机型号，根据你的打印机选择您相应的型号即可，象HP1050CP、HP3000CP、HP600CP都可以选择“HP DJ2000CP、HP DJ2500CP”选项：CALCOMP绘图仪可选择“HP DJ750C、HP DJ350C”选项。
“使用打印机”实际是一个端口指向，表示输出的光栅数据可以通过选择的打印驱动程序发送到对应的设备上。
15．如何使用TrueType字库输出PS或EPS文件？要想使用TrueType字库，首先，要到“系统设置”中选择“使用TrueType字库”，系统则会弹出“MAPCAD，MAPGIS字体配置”窗口，该窗口左上角的列表显示的是当前系统中安装的TrueType字体，右上角是配置后的字号和字体名称。
选中左边一字体，再相应选中右边一字号，按中间“→”键可对应到左边；按“←”可清空左边的当前位置上的字体。
如果要用TrueType字体以文本方式输出成PS或EPS文件，还需设置你PS字库名”，在这里，只要将用户所使用的TrueType字体对应在RIP中的PS字体名称输人即可，在输出PS或EPS时选用文字按编码方式输出。
16．图形打印输出后为什么图形会放大？任何一个打印机都有其一个默认输出分辨率，当用MAPGIS光栅化处理时，如果光栅化分辨率与打印机默认输出分辨率不一致时，就会出现图形的放大和缩小。
方法：检查一下打印机默认输出分辨率是多少，然后在光栅化处理时将光栅化分辨率设置成与打印机默认输出分辨率一样。
注意：打印光栅文件时系统默认的是上一次光栅化处理的参数。
17．使用“WINDOWS打印”时为什么会有图元丢失？主要由于具体的Widows打印机驱动程序和打印机硬件本身所带的内存大小的限制。
解决办法：可在WINDOWS输出的打印机设置菜单命令下，点击“属性”，进人属性设置对话框，并在图形莱单下的图形方式中选择”使用光栅图形’，确定生效后退出即可。
18．出现飞点怎么办？在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象。
出现飞点后，可以在输人编辑中利用“部分存文件”的功能去除飞点。
判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致。
如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止。
19．超大图形如何自动分幅打印图形？对于超大图形，我们采用光栅输出的方法。
将文件光栅处理完成后，选择打印光栅文件，系统弹出“输出设备设置”对话框，您应该根据您装在绘图仪中的纸张大小设定“纸宽”“纸长”。
这样，当您的纸张大小小于光栅化时的幅面时，系统就会自动分页。
20．能否将图形形转为图像？能。
在图形输出子系统中，打开工程文件，“光栅输出”菜单下即可找到生成GIF、TIFF、JPEG图像命令。
在输出图像时工程中可加人MSI同时输出。
21．为什么在输出PS或EPS时总是出现“打不开文件aihead.Ps”提示？AIHEAD.PS文件EPS的标准头文件，包括有EPS头文件信息。
出现上面这种情况的原因是：在你的系统库目录没有此文件。
方法：将MAPGIS安装系统库目录下的AIHEAD.PS和AIHEAI.EPS文件拷贝（..\MAPGIS61\SLIB\）到你的系统库目录下即可。
22．怎么发专色胶片？专色发片可采用分色输出，系统会生成分色各个文件，文件名最后一个字符分别为“1”、“2”、“3”、“4”、……，前4个文件分别对应彩色印刷时四种不同的油墨，其中“1”表明该文件印刷时使用黑色油墨，“2”为青色，“3”为品红，“4”为黄色。
如有专色，则生更多的文件，“专色1”对应的文件名最后一个字符为“5”、“专色2”对应“6”，以此类推。
用这些文件可以到照排机上直接输出。
23. 为什么HP500不能打印光栅文件？HP500机器需要有HP-GL2卡的支持，而HP500机型标配没有此卡，需用户单独购买。
24．在输出模块中，对文件进行输出处理时，常会提示“非法操作”或“某图元出错”的信息。
如何处理这些报错信息？若出现这类提示，一般是图元参数有误，超出了系统库的参数值。
方法：可以先从运行状态提示中查看当前正在处理的图元号（处理到该图元号报错，肯定是该图元有问题），然后打开输人编辑子系统，将该图元所在的文件打开（例：所在文件为区文件），最后，利用“区（线、点）编辑”下的“编辑指定区（线或点）”查看到出错的图元参数，检查其颜色等参数值是否超出了系统库中已有的参数值，若是线，检查其是否有辅助线型及辅助线型是否有辅助参数，检查完毕后并改正保存，再重新进行输出处理。
