Cortona3D快速产品仿真工具

PG 是全球最先进的网络三维图形和动画仿真技术的开创者和领导者。

十几年来，它的核心技术和基础软件工具被广泛地应用在各种在线培训、远程用户技术支持、产品功能展示以及虚拟维护手册等各方面的三维虚拟仿真领域。

PG 创立于1989年，原名P ara G raph ，在1997年被SGI 并购，是SGI 三维图形技术研发的核心队伍之一。

后来SGI 机构重组，由SGI 独立出来更名为P arallel G rapics ，迅速发展成为全球技术最领先和最成熟的三维网络交互动画仿真的专业应用技术公司。

现在PG 总部在爱尔兰的都柏林，主要研发中心在莫斯科。

主要产品Cortona3D 系列软件，能够直接从现有产品的各种CAD 三维数据模型，快速生成交互的产品功能展示、维修和学习培训手册，建立可供企业各部门共享的产品可视化技术平台，有效地促进新产品的市场推广，提升产品维修服务和培训的效率、质量，缩短从产品开发到交付到最终用户的周期。

Cortona3D在全球拥有大量的客户，如波音、空客、通用电气、福特汽车、克莱斯勒等等。

关于PG 和Cortona3D“ If I can’t picture it, I can’t understand it. ” — Albert Einstein23快速电子手册 RapidManual快速易用的创建数字化交互产品维护和操作手册的工具。

它以三维动画的形式清晰地展示复杂的机械装配结构和拆装过程，无须太多投入便能够将传统的印刷形式的手册转变成高效的三维虚拟手册，将企业技术，产品市场形象和维护支援手段提升到一个领先的新台阶。

快速学习仿真RapidLearning将现有的CAD 资源和培训文档结合起来产生出数字化的交互的三维动画仿真的培训。

它可以独立地应用，也可以集成到SCORM 兼容的学习管理系统，可以通过企业网或互联网实现异地网络和随时随地的自我培训。

交互的三维仿真培训使学习更加方便，大大减少对实物样机环境的要求。

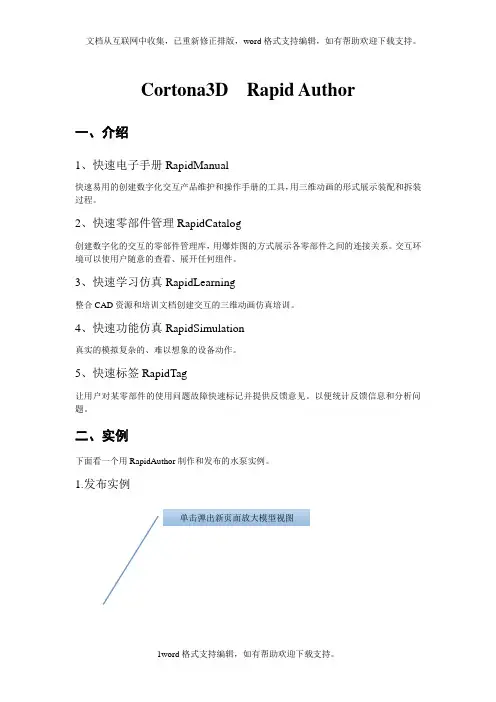

Cortona3D Rapid Author一、介绍1、快速电子手册RapidManual快速易用的创建数字化交互产品维护和操作手册的工具，用三维动画的形式展示装配和拆装过程。

2、快速零部件管理RapidCatalog创建数字化的交互的零部件管理库，用爆炸图的方式展示各零部件之间的连接关系。

交互环境可以使用户随意的查看、展开任何组件。

3、快速学习仿真RapidLearning整合CAD资源和培训文档创建交互的三维动画仿真培训。

4、快速功能仿真RapidSimulation真实的模拟复杂的、难以想象的设备动作。

5、快速标签RapidTag让用户对某零部件的使用问题故障快速标记并提供反馈意见。

以便统计反馈信息和分析问题。

二、实例下面看一个用RapidAuthor制作和发布的水泵实例。

1.发布实例单击弹出新页面放大模型视图IPC模块装配模块操作模块培训模块2.IPC模块图解零件目录Illustrated Parts Catalog基本功能：旋转、缩放、移动视图；零件显示隐藏、适合屏幕位置；显示消隐辅助线；各方向视图切换；只显示视图；开关CheckBoxes；输出Excel；打印；转化成二维图并且显示零件编号旋转至各方向的爆炸视图鼠标左键单击某零件变色，对应的零件编号变色且跳至首行显示。

鼠标焦点对应的零件变色，对应的零件编号变色。

鼠标右键单击某零件，弹出零件编号等常用功能。

同样，也可以对零件目录进行鼠标左右键操作，功能相同。

3.操作模块3.1 普通操作步骤这个模块下，鼠标对模型视图的操作只有旋转和移动，分布文字说明跟随操作步骤动画高亮显示。

在必要时候，出现尺寸标注或者警示标语（如下图）。

4.动画播放控制按钮1.播放进度2.模型缩放3.分步说明5.冻结视角6.播放速度单击红色3D按钮可查看对应步骤的动画演示。

单击红色Fig按钮可查看二维图。

使用cortona3d制作模型动画技术指标概述及解释1. 引言1.1 概述本文旨在介绍使用Cortona3D制作模型动画技术指标以及相关解释。

Cortona3D是一种强大的软件工具，可以用于创建令人惊叹的模型和动画效果。

通过本文的阐述，读者将了解到Cortona3D的基本介绍、动画制作流程以及技术指标解释。

1.2 文章结构本文主要分为五个部分：引言、Cortona3D制作模型动画技术指标、使用Cortona3D制作模型动画的优势和应用场景、实践操作演示与教程分享以及结论与展望。

接下来将对每个部分进行详细的说明和阐述。

1.3 目的本文旨在提供关于使用Cortona3D制作模型动画技术指标的全面概述，并帮助读者理解其在不同领域中的优势和应用场景。

此外，我们还将分享一些实践操作演示和教程，帮助读者更好地运用Cortona3D软件。

最后，我们将对未来使用Cortona3D制作模型动画的发展方向进行探讨，并总结全文所述要点与贡献。

以上就是文章“1. 引言”部分的详细内容。

2. cortona3d制作模型动画技术指标2.1 基本介绍在本部分中，将对cortona3d制作模型动画的基本概念进行介绍。

首先，说明cortona3d是一种专业的三维建模和动画软件，它提供了广泛的工具和功能，可用于创建高质量的模型和动画效果。

其次，解释cortona3d在虚拟现实、计算机辅助设计、培训和教育等领域中的应用和重要性。

2.2 动画制作流程这一部分将详细讲解使用cortona3d创建模型动画的流程。

首先，介绍从素材准备到最终渲染输出的整个过程。

其次，详细描述每个步骤所需的操作和工具。

这包括选择合适的材质和纹理、调整灯光效果、添加运动路径和关键帧等。

2.3 技术指标解释在这一节中，将解释使用cortona3d进行模型动画时需要关注的技术指标。

首先，解释各种材质参数如何影响渲染效果以及如何调整它们来达到期望的视觉效果。

其次，讨论渲染设置和输出选项，如分辨率、帧速率等。

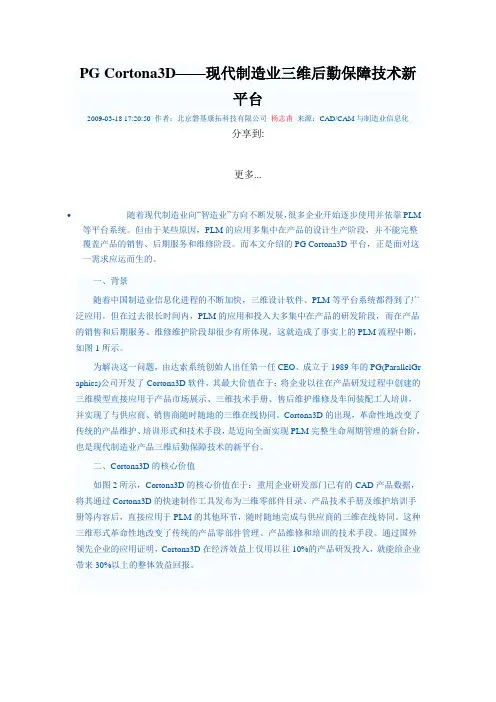

PG Cortona3D——现代制造业三维后勤保障技术新平台2009-03-18 17:20:50 作者：北京磐基康拓科技有限公司杨志甫来源：CAD/CAM与制造业信息化分享到:更多...随着现代制造业向“智造业”方向不断发展，很多企业开始逐步使用并依靠PLM 等平台系统。

但由于某些原因，PLM的应用多集中在产品的设计生产阶段，并不能完整覆盖产品的销售、后期服务和维修阶段。

而本文介绍的PG Cortona3D平台，正是面对这一需求应运而生的。

一、背景随着中国制造业信息化进程的不断加快，三维设计软件、PLM等平台系统都得到了广泛应用。

但在过去很长时间内，PLM的应用和投入大多集中在产品的研发阶段，而在产品的销售和后期服务、维修维护阶段却很少有所体现，这就造成了事实上的PLM流程中断，如图1所示。

为解决这一问题，由达索系统创始人出任第一任CEO、成立于1989年的PG(ParallelGr aphics)公司开发了Cortona3D软件，其最大价值在于：将企业以往在产品研发过程中创建的三维模型直接应用于产品市场展示、三维技术手册、售后维护维修及车间装配工人培训，并实现了与供应商、销售商随时随地的三维在线协同。

Cortona3D的出现，革命性地改变了传统的产品维护、培训形式和技术手段，是迈向全面实现PLM完整生命周期管理的新台阶，也是现代制造业产品三维后勤保障技术的新平台。

二、Cortona3D的核心价值如图2所示，Cortona3D的核心价值在于：重用企业研发部门已有的CAD产品数据，将其通过Cortona3D的快速制作工具发布为三维零部件目录、产品技术手册及维护培训手册等内容后，直接应用于PLM的其他环节，随时随地完成与供应商的三维在线协同。

这种三维形式革命性地改变了传统的产品零部件管理、产品维修和培训的技术手段。

通过国外领先企业的应用证明，Cortona3D在经济效益上仅用以往10%的产品研发投入，就能给企业带来30%以上的整体效益回报。

我们为什么选择Cortona3D？MTECH Simon MaiCortona3D是什么？我们为什么会选择Cortona3D？Cortona3D是基于3D模型的交互式技术文档创建系统，利用Cortona3D可以快速创建产品技术文档，例如产品目录手册，操作手册，维修手册及员工培训手册等。

随着工业进步，经济全球化发展，使用传统方法创建技术手册凸显出众多问题。

传统技术文档制作周期长、投入资源大、维护更新成本高。

在传统技术文档制作过程中，会使用大量的插图，这些插图必须在产品制造出来后才能通过3D截图或实物拍照方式获得，这样就会导致文档交付延期；当作者创建文档时，页面布局设置、插图处理等需要手动重复多次操作，会耗费大量的时间；当信息发生改变时，如3D模型设计更改，作者必须手动更新已有数据（文字和插图），维护更新成本高。

传统技术文档除制作过程存在的许多不足外，在使用中也存在很多缺陷。

制造企业一般通过技术文档向相关技术人员提供技术指导，该技术文档主要是2D图形和文字。

在企业快速发展，人员流动较大的现实情况下，只有2D图形和文字的文档很难被技术人员准确、快速理解，工作效率低、发生意外事故的概率大。

随着经济全球化发展，越来越多的技术文档要求支持多国语言，利用传统方式创建的技术文档很难跨越这种语言和文化障碍。

另外，技术文档的规范性要求也越来越高。

企业员工流动性大，公司几乎每年都有新员工加入，新入职员工快速高效的技术培训是企业重要的任务。

我们一般都会采用老员工带新员工的方法，这要求公司投入更多的资源培养新人，而且部分老员工从自身利益考虑，不会真心指导新人，更不会传授自己多年积累的经验，导致新员工成长很慢，甚至适应不了公司环境而选择离职。

如果贵公司正被上述问题困扰，那就选择Cortona3D吧。

Cortona3D帮助公司使用产品原有的3D数据，参照国际惯用标准，快速创建我们需要的技术文档（产品目录手册、操作手册、维护手册、培训手册等）。

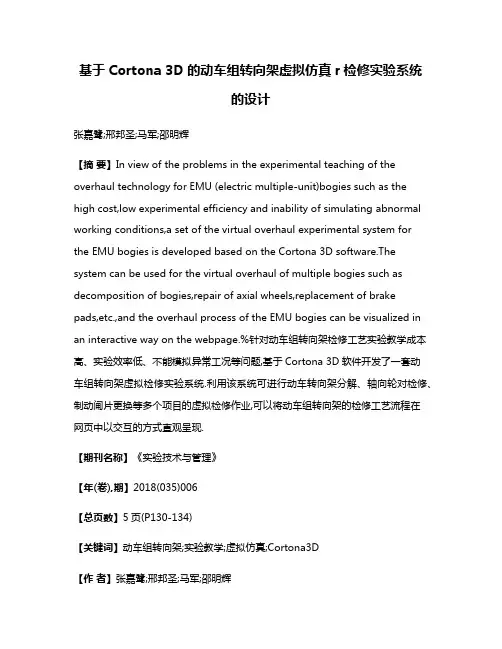

基于Cortona 3D的动车组转向架虚拟仿真r检修实验系统的设计张嘉鹭;邢邦圣;马军;邵明辉【摘要】In view of the problems in the experimental teaching of the overhaul technology for EMU (electric multiple-unit)bogies such as the high cost,low experimental efficiency and inability of simulating abnormal working conditions,a set of the virtual overhaul experimental system forthe EMU bogies is developed based on the Cortona 3D software.The system can be used for the virtual overhaul of multiple bogies such as decomposition of bogies,repair of axial wheels,replacement of brake pads,etc.,and the overhaul process of the EMU bogies can be visualized in an interactive way on the webpage.%针对动车组转向架检修工艺实验教学成本高、实验效率低、不能模拟异常工况等问题,基于Cortona 3D软件开发了一套动车组转向架虚拟检修实验系统.利用该系统可进行动车转向架分解、轴向轮对检修、制动闸片更换等多个项目的虚拟检修作业,可以将动车组转向架的检修工艺流程在网页中以交互的方式直观呈现.【期刊名称】《实验技术与管理》【年(卷),期】2018(035)006【总页数】5页(P130-134)【关键词】动车组转向架;实验教学;虚拟仿真;Cortona3D【作者】张嘉鹭;邢邦圣;马军;邵明辉【作者单位】江苏师范大学机电工程学院,江苏徐州 221116;江苏师范大学机电工程学院,江苏徐州 221116;江苏师范大学机电工程学院,江苏徐州 221116;江苏师范大学机电工程学院,江苏徐州 221116【正文语种】中文【中图分类】U269高速铁路是一个国家铁路现代化水平的显著标志,也是国家软实力的重要组成部分。
