百万高清车牌自动识别管理系统
技
术
方
案
第1章前言
随着现代化管理手段的进步和科学技术的日益发展,用户对停车场管理的要求越来越高。过去的人工管理方式已经不适应现代化发展的需要,针对目前快节奏,高速度的工作模式,要求管理方法和制度要有一个根本的改善,这种改善不但要适应用各种特殊停车场、大院及政府机关的需求,也要适应社会的需求,要适应人的感官的需求和习惯性操作的需求。但是目前任何高科技产品都不能完全代替人类的手工操作,不能完全取代人的思维,更不能与人的思维方式相吻合。因此我们在做自动化管理系统的设计时,要尽可能地强调自动化手段,但又不可忽略人工干预的因素,二者巧妙地结合起来,可达到事半功倍的效果。
本设计方案就是基于以上的思想基础,针对停车场、大院管理的实际情况,结合各种现代化高科技手段完成的。
我们的目标是为用户的停车场车辆管理提供一个车牌识别功能的解决方案。我们采用的是当前国内最先进的车牌识别技术。此设计方案着重考虑了识别的准确性,及车牌自动识别器在各种停车场车辆管理系统中的灵活嵌入,既考虑到用户的需求,又囊括了各种高科技技术,而且增加了一些管理手段,尽可能地为用户提供完善一个的停车场车辆管理系统。
第2章用户需求分析
在现代化停车场管理中,涉及到各方面的管理,其中车辆的管理是一个重要的方面。尤其是对特殊停车场、商业性停车场、大院及政府机关而言,要求对各种车辆实时地进行严格的管理,对其出入的时间进行严格的监视,并对各类车辆进行登记(包括内部车辆和外部车辆和识别,如为内部车辆则正常放行,如外部车辆则需要进行记录、检查后做出放行或阻挡的处理或者将作为时租车,并将各种信息输入到数据库。对大规模的营区中,各种出入的车辆较多,如每辆车都要进行人工判断,既费时,又不利于管理和查询,保卫工作比较困难,效率低下。为了改善这种与现代化停车场、大院及政府机关等不相称的管理模式,需要尽快实现停车场保安工作的自动化、智能化,并以计算机网络的形式进行管理,对所有出入口的车辆进行有效地、准确地监测和管理。要求系统提供相应的应用软件,实现营区管理的高效率、智能化。
对一些已建停车场而言,已具备了一套车辆管理系统,而对一些新建停车场而言,一切从头开始,尚未搭建起任何计算机管理系统,需从整体上来考虑。故在此技术方案中,我们将着重考虑JAS-LPR01车牌自动识别器在车辆管理系统中的使用。对已建停车场,用户可以充分利用原有投资的基础上提高整个管理系统的智能化、自动化程度;同样,对新建停车场,车牌自动识别器也可运用于新的管理系统的设计中。车牌识别作为其中一个极其重要的模块和功能,对于整个网络结构的构筑,数据库的管理及查询、打印等其他功能,本设计方案中将不作重点阐述,而把这一工作留给系统集成商来完成。
该系统是利用车牌自动识别器,入场车辆不需停车的一种新型无障碍入场停车场管理系统。司机不需要在出入口停车,当车辆进入停车场入口时,JAS-LPR01车牌自动识别器自动抓拍车辆照片并识别车牌号码,将车牌号码,颜色,车牌特征数据,入场时间信息等传给管理计算机,车辆可无障碍进入停车场,为用户提供了一种崭新的服务模式。
系统自动识别进入停车场车辆的号码和车牌特征,验证用户的合法身份,自动比对黑名单库,自动报警,并可对整个停车场情况进行监控和管理,包括出入口管理,内部管理,采集,存储数据和系统工作状态,以便管理员进行监控,维护,统计,查询和打印报
表等工作。车辆出入停车场,完全处于系统监控之下,使停车场的出入,收费,防盗,车位管理完全智能化、自动化并具有方便快捷,安全可靠的优点.
其主要特点如下:
◆识别系统对环境的依赖性降低至最低程度,可实现全天候正常工作,且识别率保持
较高水平。
◆基于DSP高速件识别系统提高了识别的速度和准确性。
◆可识别的最小号牌宽度为45个像素,监控与识别摄像机可以共用,有效地保护客户
投资。
◆适应复杂的气候及光照条件,如阴天、雨天、晚上仍可保证高识别率。
◆适应高速大流量,车速在120至180km/h,单车道流量为30辆/分钟时仍可保证高识
别率(>96%。
◆实现对视频图像的逐帧处理,视频流触发,不用埋设地感线圈,避免破坏路面。
◆工程安装简便、运行稳定,不干扰用户已有系统。
◆具有极高的处理能力,对车辆行进过程中所有图像都进行识别和处理,不依赖于单
张图片,有效提高设备对复杂环境的适应能力。
◆可应用于停车场监控、收费卡口、路段监控、移动稽查等。
◆脱机识别固定车牌,发送开闸指令,固定车牌存储容量50万个(可扩展
◆适应复杂的气候及光照条件,如阴天、雨天、晚上仍可保证高识别率
◆实现对视频图像的逐帧处理,视频流触发,不用埋设地感线圈,避免破坏路面
第3章产品介绍
车牌自动识别器是采用基于DSP软件识别技术的车牌号码识别系统。
本产品采用高速芯片作为识别算法的运行软件平台,与传统的车牌识别系统不同,设备无需计算机即可实现车牌图像的采集、识别和测速,具有识别性能高、环境适应性强、安装维护简单等特点。无需改变目前已有的管理系统,并可添加并运用于各类管理系统中,使其增加了车辆的车牌号码的智能识别能力,从而使整个系统更加强大,管理更加有效。
基于软件识别的车牌识别方式,使识别与管理相分离,管理软件只需接收识别器(盒传输的识别结果,这使得该系统能更灵活地运用于各类管理系统,无需对管理软件进行大的改动即可灵活地加入或去除车牌识别功能。并且极大的克服了软件识别的传统方式中由于识别核心在管理软件中实现,从而对识别核心的任何改动或者改进都必须对整个管理软件进行调试、检查,工作量大、繁琐且极易造成系统故障甚至因资源占用过高而崩溃。
本产品由于采用了以数字信号处理芯片作为算法运行的软件平台,所有算法固化在软件之中,因此可以脱离计算机实现其功能,使其具有极高的系统稳定性,并获得了更广阔的应用空间。
本产品集成了车牌辨识系统所必须的所有硬件和软件,不再需辅助的设备即可完成其功能。在硬件上,集成了图像采集模块、数字信号处理器、存储器、通信模块、温控模块、单片机等;在软件上,车牌识别设备集成了车牌定位、车牌字符切分、车牌字符识别、光学畸变校正、速度误差的非线性校正、视频测速等算法。由于采用纯软件模式使其降低了对环境的要求,可以很容易安装、调试。
3.1 接口说明
视频接口:1 路CVBS 模拟视频输入,BNC 物理接口;1 路CVBS 模拟视频输出,BNC 物理接口。
通讯接口:TCP/IP网络接口直接插入电脑主机即可
3.2 高速硬件平台简介
功能包括:模拟视频输入,AD 转换,视频图像计算和处理,数据及图片输出。
主处理器:TI 公司生产的高速DSP 。
通信接口:提供两种方式的数据传输方式,10/100M 标准以太网接口及RS232 串口。
3.3 软件模块简介
本产品提供ActiveX 软件接口,通过该接口获得车牌号码及车辆照片,也可读取或写入车牌自动识别相关信息。
3.4 设备使用简介
本设备的前端与车道摄像机相连接,车道摄像机输出的模拟复合视频信号(兼容NTSC 和PAL制式接入本设备的视频输入端口,本设备即可完成对车道内通行车辆的号牌自动识别,无需地感线圈或红外光幕的触发。同时,本设备将输入的模拟复合视频信号进行放大、整形后输出,供其他需要视频信号的设备使用,例如硬盘录像等。
本设备配置了RS232串口,可与GPRS 或CDMA 模块连接,以实现远距无线传输。设备通过串口输出识别结果时,输出信息包括:号牌小图、号牌识别号码、号牌颜色和识别可信度。
本设备还配置了一个10/100M以太网口,通过该网口输出识别结果时,输出信息包括:车辆大图、号牌小图、号牌识别号码、号牌颜色和识别可信度。
3.5 与同类产品比较
第4章产品特点
4.1 对不同光照的适应能力
在工程现场环境比较复杂,例如:烟雾、雨雪、日光不同角度的照射、车灯以及大型广告牌等都有可能对识别设备造成干扰,特别是采用外触发方式的识别设备,其识别率严重依赖于所抓拍的图片,当抓拍的瞬间,车辆牌照处在受干扰位置,会造成误识别。
我公司的车牌识别设备对视频图像进行逐帧实时处理,车辆在运动过程中,角度、光照是不断变化的,总会在某些时刻车牌是清晰的,一定会采集到一些车牌清晰的视频帧用于分析和识别,因此我公司的车牌识别设备对光线、气候的抗干扰能力极强。
4.2 对自然环境的适应能力
为适应环境温度的变化,本产品采用了宽温度范围的器件,并进行了大范围温度变化的实际测试,完全可以满足较大环境温度变化(-40℃~70℃范围的应用。对于环境温度变化更大的地区,产品对内部温度采取半导体温度调节技术加以调整,可满足温度变化范围非常大地区的应用。同时具有很好的防雨、雪和高湿能力。
4.3 对闯关车辆和超低速行驶车辆的适应能力
由于采用高速算法和高速的软件平台,适应时速200公里/小时的车速,使得车辆在超高速(闯关冲卡车辆行驶或超低速行驶时都能准确识别车牌号码抓拍图片,避免了因高速车辆通行路口无法捕获的现象发生。
4.4 相对于应用系统的独立性
因车牌辨识技术是正在迅速发展的领域,车牌号码识别和车牌图片匹配的算法的性能提升也是永无止境的研究领域,车牌辨识系统必须具有相对于应用系统独立的特性才能在系统调整、维护、算法升级等过程中不影响应用系统的运行,车牌辨识系统的意外损坏也不会暂停系统的正常运行。
4.5 具有很高的系统可靠性
由于对本产品嵌入式的软硬件结构进行了优化、综合设计,不但增加了系统辨识车牌的性能,也增加了系统的可靠性。由于不依赖于任何操作系统,具有很高的系统可靠性,并可
在10毫秒内实现系统的复位,不会在意外情况下延误应用系统的运行。
4.6 具有很强的接口能力
提供ActiveX软件接口,通过TCP/IP及USB自动与识别器连接,并通过属性或事件触发获取车辆通过信息。
第5章系统结构、技术指标
5.1 系统工作流程
说明如下:
每个出入口的保卫室设置一台工控机(前端管理主机,它接收JAS-LPR01车牌自动识别器发来的车牌识别结果和图像信息。室外屏幕显示分两部分,左半部可接收由JAS-LPR01车牌自动识别器识别结果,直接显示车牌号码,右半部接收由前端机处理后的结果,直接显示车辆“放行”或“禁行”。将此车牌较为详细的信息显示在哨位旁的显示器上。
然后前端管理主机将相关信息通过网络发至服务器的管理系统。由中心管理系统将相关内容及数据进行归档处理,并存入数据库(采用SQL SERVER 2000数据库建立查询系统及供出口时对比使用。在中心控制室,设置一台服务器和一台管理员使用的PC机,可用于管理和查询。
5.1.1车辆进入小区
当有车辆驶近小区大门时,系统自动检测到车辆的驶近,自动抓拍车辆照片,并识别出该车辆的车牌号码,无须地感触发,记录入区时间、车牌号码、车辆照片,然后通过查询数据库内的登记车辆记录,确定该车的类型(本区车辆或外来车辆。根据车辆类型的不同可采取不同的控制策略,主要可以分为以下的两种情况:
◆本小区登记车辆——屏幕显示对应的车主门牌号,车位以及当前车位的使用情况和
费用交纳情况,系统抬闸放行。对于B区车辆进入A区时的管理等同于本区车辆。
◆外来车辆(无本区车位——可通过门岗确认后放行或换发临时卡放行等,屏幕显
示外来车辆。
具体流程图如下所示:
车辆入小区流程示意图
5.1.2车辆驶出小区
当有车辆驶近小区出口时,系统能自动检测到车辆的驶近,并自动抓拍车辆照片,自动识别出该车的车牌号码,无须地感触发识别,记录出区时间、车牌号码、车辆照片,然后通过查询数据库内的登记车辆记录,确定该车的类型(本区车辆或外来车辆。根据车辆类型的不同可采取不同的控制策略,主要可以分为以下两种情况:
◆本小区登记车辆——屏幕显示车辆图像、车牌号、入区日期和时间、出区日期和时
间、对应的车主门牌号等信息,按用户设定或物管要求采取自动放行或提示刷卡、
进行双重验证放行。
外来车辆——根据车辆性质(出租车、送货车、公务车和社会车辆的不同,确定不同的收费标准(主要有免费、按时计费、按次计费等,结合该车停车时间确定该车的收费金额。然后可通过门岗确认后放行或收回临时卡放行等,屏幕显示外来车辆以及记录的车牌号、车辆照片、卡号、入区时间、出区时间、收费金额等。具体流程图如下所示:
车辆出小区流程示意图
5.2 车牌识别系统安装图示
JAS-LPR01车牌自动识别器安装在检测车道一侧,每个出入口架设一个高度为1.2~1.5米的钢管,在钢管顶部位置各安装一套摄像机,摄像机镜头指向车道前方约5.5米的地面处对准车牌。
具体安装位置如下图所示。
5.3 识别系统技术指标
在正常城市车牌清洁程度情况下,行驶车牌无遮挡,平均字母和数字识别率可达到99%以上,通过针对系统应用地区加强模板,可实现整牌识别率(含车牌汉字达到98%以上。
◆单号牌识别时间:<0.04 秒
◆整牌识别率:>98% (整牌识别率= 完全正确号牌数/自然车流量
◆号牌检测率:>99.9%
◆允许车辆行驶速度:0~180 公里/ 小时
◆输出图像分辨率:768*576/1280*720
◆设备输出接口:TTL、RS232、RS485 串口、10/100M以太网口
◆无线传输方式:ADSL、CDMA、GPRS、GSM
◆输出信息:车辆大图、号牌小图、号牌识别号码、号牌颜色和识别可信度
5.4 物理和电器参数
◆平均无故障时间:MTBF ≥ 30000 小时
◆相对气压:86KPa~106Kpa
◆环境温度:-40~70℃
◆相对湿度:5%~90%
◆功耗:<10W
◆工作电压:AC 220V ± 10% 50Hz
第6章系统功能
6.1 应用系统功能
车牌自动识别器可灵活挂接在各种需要车牌识别功能的管理系统中,从通常情况下考虑,我们设想应用系统将具有如下功能:
管理主机识别控制部分
◆车牌识别:车牌的识别采用车牌自动识别器技术,可实现全天候工作。
◆车辆出入数据存储归档
◆车牌查询:可进行包括A:按出入时间查询;B:按出入地点查询;C:按车辆性质查询
等各种查询条件的模糊查询
◆车流统计功能:对任意时段任意方向出入车辆进行统计,生成统计报表
◆打印数据清单或查询结果清单
◆黑名单车辆实时报警功能
管理系统主界面
6.2 停车场管理系统功能
JAS-LPR01车牌自动识别器作为应用系统的前端识别子系统,后端需要一个车辆管理系统支持,以有效地利用和体现识别器的功能,发挥其在停车场车辆管理系统的巨大作用。
普通停车场车辆管理系统应具有以下功能:
6.2.1道口的自动管理
系统设置为入口无人值守自动管理,出口临时卡收费、收卡确认放行方式。入口的控制设备、自动道闸、感应线圈、摄像机等设备能自动采集数据并发送到出口管理电脑软件系统进行数据处理,且能自动完成相应处理结果,执行相关动作。整个过程无须人为干预。
6.2.2管理作业自动控制功能
WINDOWS XP,WIN7汉化工作环境,操作简便,无需专业操作培训,也不需要对数据库进行操作,并直接通过显示屏实时图像监视车道状况。如有临时车,则出口读卡,信息将自动显示在显
示器上。确认无误后,即可放行。
6.2.3图像对比及监控功能
◆系统实现多媒体图像的实时收集、处理和存储,可对车道、工班时间等各种内容进行查询、
阅览或打印抓拍的图像。
◆采用摄像监控、实时记录车型和车牌、驾驶员图像,进行车辆出入图像和车牌号码的自动
对比,若发现不同,立即进行报警。有效地防止盗车行为,提供了全方位的安全保障,全
面预防了有人利用盗窃的车辆或套牌车辆进行作案,充分保障了人员及财产安全。
◆停车场记录了所有出入车辆的资料,以备以后查询和检索,为公安机关解决一些纷争提供
了基本的依据。
6.2.4自动侦测硬件
软件自动侦测当前的网络、硬件环境,发生联机、脱机等变化时,会自动调整运行。
6.2.5安全的权限管理功能
系统的安全是着重考虑的一个问题,尤其在软件方面,应当防止普通用户有意或无意地擅改系统、增删文件、安装或运行其它程序等。操作人员可分别设定功能,各功能分别有出入管理(操作人员、系统管理(管理人员、月租卡管理(财务人员、临时卡管理(财务人员、报表管理(财务人员、查询功能(财务人员、操作人员等。软件操作人员拥有全部功能使用权,并可根据需要分别赋予一个或多个功能给其他操作员。
为防止未授权用户随意更改计算机的设置,我们可以设定操作系统(Windows 2000在启动时自动运行系统软件,这时在软件界面中只能进行放行等操作,而无法对硬盘内的文件进行操作、不能更改计算机的设置。普通操作员无法使用任何办法退出软件界面、无法使用“任务管理器”等工具,即使是强行重启计算机。除非使用特定的密码才能退出软件操作界面,这样,计算机的安全得到了保障。
6.2.6证件摄录功能(选配
保安岗亭内可拍摄丢失临时卡车主相关证件及公检法三免证件的拍照功能。
系统将车牌信息和图像进行存储归档,以备待查。其归档方式可分几种:
◆按内/外部车辆归档
◆按车牌性质归档
◆按号码归档
6.2.7车牌显示
系统在每个门口设置两个显示屏,一个是LED显示屏,放在哨兵的对面(距离视具体安装环境而定;另一个是17〞显示器,放在哨卫的旁边,嵌入到墙体内。
其显示内容为:
车牌识别专用显示屏
6.2.8车辆查询、统计
提供出入车辆的查询,即管理人员可随时查询数据库内驶入/出本院的车辆数据,系统可提供如下查询方式(举例,可随用户需要而进一步补充查询条件:
6.2.8.1 车辆进出场记录、图像的查询、统计、打印
◆在场查询
月卡可任意选择卡号、车牌号、姓名、通道口、进行查询;临时卡可按卡号、进场通道进行查询,并且可以分类按月卡、临时卡、所有卡和时间段进行总查询,并打印相关的详细资料。
◆出场查询
月卡可任意选择卡号、车牌号、姓名、出场通道、进行查询;
临时卡可按卡号、通道口进行查询,并且可以分类按月卡、临时卡、所有卡和时间段进行总查询,并打印相关的详细资料。
6.2.8.2 可查询统计各种卡的详细资料和数量
可通过卡片查询对临时卡,月卡,所有卡详细资料进行查询。并统卡片的数量。人工抬闸管理可通过放行时间、操作员、放行通道口进行人工抬闸信息查询管理。
6.2.9车流统计功能
对任意时段任意方向出入车辆进行车流统计,生成统计报表。
6.2.10特别设定
管理者可以进行内部车辆设置,特定车辆的报警、特定车辆放行以及各种临时或者永久参数设置。
6.2.11打印清单及报表
管理者可在控制中心打印各种清单及报表。
(1系统提供清单如下(可根据用户需要而进一步补充打印要求:
停车场管理系统自动车牌识别计费系统技术方案
目录 1 企业概况 (4) 1.1 公司简介 (4) 1.2 资质证书 (4) 2 概述 (10) 2.1 系统方案总体设计 (10) 2.2 项目背景 (11) 2.3 方案概述 (12) 3 系统介绍 (14) 3.1 车牌识别系统简介 (14) 3.2 系统优势 (15) 3.3 系统组成 (16) 4 主要设备参数性能介绍 (19) 4.1 CA-AB900道闸 (19) 4.2 INEX- TI200 200万高清识别一体机 (20) 4.3 CA-600读卡控制器 (22) 技术参数： (22) 4.4 软件监控界面 (23) 4.5 其他辅件 (23)
5 售后服务 (24) 5.1 保修时间及范围 (24) 5.2 维修及维护服务 (24) 5.3 更新改进服务 (24) 5.4 客户档案，完善产品质量 (25) 6 部分工程案例 (26)
1企业概况 1.1公司简介 北京市仟安科技有限责任公司是设计、研发、生产、销售、服务为一体的高新技术企业。公司凝聚了大批实力雄厚的研发团队和技术团队，凭着对智能化应用领域多年来的积淀和对未来智能化领域发展的导向，为用户提供有价值的产品和服务。 公司经过多年的开发研究，引进国外最先进的高新技术，不断完善自我。主要研发停车场主板软件、生产智能道闸、停车场收费系统、车位引导系统、派车系统、门禁系统、自动检售票系统等安防权限认证、消费认证产品。仟安的智能系统解决方案也已得到客户的全面认可和好评。经国家技术监督部门检验、产品的技术含量及外光造型已达到世界先进水平。现“仟安”产品已遍布全国各大城市及地区，并已成功销往海外。 公司以“冲破束缚，发展无限”为企业宗旨，积极引领核心技术创新，不断为全球用户创造完美产品。逐渐形成了“开拓、创新、共赢、务实”的企业文化，建立了朝气蓬勃的精英团队。 公司自创建以来，一直保持了高速发展态势，现已成为国内停车场系统服务领域的领跑者，致力于成为中国领先的安防服务品牌。 1.2资质证书
车牌识别系统设计方案
目录 一、方案设计依据 (3) 二、车牌识别技术说明 (3) 三、车牌识别停车管理系统 (4) 1、项目背景 (4) 2、系统配置及操作流程 (9) 3、布线说明 (13) 4、车辆分类 (13) 5、车牌识别系统设备说明 (14) 6、安装要求 (22) 7、管理软件简单介绍 (23) 四、工程实施 (29) 1、现场施工管理 (29) 2、施工人员组织构架 (29) 3、工程执行流程图 (29) 4、施工进度计划及保障措施 (29)
一、方案设计依据 《智能建筑设计标准》GB/T 50314-2000 《建筑与建筑群综合布线系统工程设计规范》GBT/T 50311-2000 《建筑与建筑群综合布线系统工程施工及验收规范》GBT/T 50312-2000 《建筑物防雷设计规范》GB 50057-2000 《安全防范工程技术规范》GB 50348 2004 《安全防范工程程序与要求》GA/T 75-94 《安全防范工程费用预算编制办法》GA/T70-2004 《交通设施系统建设标准》交通部 《计算机软件工程规范国家标准汇编》2003 上海红门智能企业标准 工程现场图纸及用户要求 二、车牌识别技术说明 车牌识别技术(Vehicle License Plate Recognition，VLPR)以计算机技术、图像处理技术、模糊识别为基础，建立车辆的特征模型，识别车辆特征，如号牌、车型、颜色等。它是一个以特定目标为对象的专用计算机视觉系统，能从动态视频或静态图像中对车牌定位、自动提取车牌图像，自动分割字符，进而对字符进行识别，它运用先进的图像处理、模式识别和人工智能技术，对采集到的图像信息进行处理，能够实时准确地自动识别出车牌的数字、字母及汉字字符。使得车牌识别技术对于维护交通安全和城市治安，防止交通堵塞，实现交通自动化管理有着现实的意义。
高清智能车牌识别系统安装与调试手册 V2.1（详细版本）
智能车牌识别停车场管理系统简介 智能车牌识别停车场管理系统是我司根据当前市场发展与客户的需要，开发 出来的一款以车辆车牌作为车辆进出车场主要凭证，同时可辅以IC卡刷卡、可 实现固定车辆和临时车辆收费、基于以太网的停车场管理系统。该系统支持多通 道进出与图像对比、满足复杂的收费需求；数据处理速度快、信息存储安全、扩 展性强，能根据用户的需求，提供合适的停车场系统解决方案。 主要特点： ●正常情况下，完全以车牌作为出入场凭证 ●对临时车牌可进行精确收费，月租车牌过期后可进行临时收费，有效地防止停 车费用的流失 ●具备脱机与脱网功能。在脱机与脱网时，月租用户可自由出入 ●车牌识别一体机可代替传统的视频系统，不需要补光灯、摄像机等。成本 低，有较强的竞争力 ●支持多种车牌识别器，客户可选择面多 ●提供多种网络显示屏，可播放与显示广告词、出入场欢迎词、时间、剩余 车位、收费金额等
目录 第一章系统配置 (1) 1.1系统相关材料、器件的准备 (1) 1.1.2 软件清单 (1) 1.2工具需求 (1) 第二章软件安装 (1) 2.1 PC机型及配置的选择 (1) 2.1.1硬件环境 (1) 2.1.2 软件环境 (1) 2.1.3 局域网通讯环境 (2) 2.2 数据库安装 (2) 2.3 停车场系统软件安装 (10) 第三章车道信息显示屏安装 (14) 3.1车道信息显示屏安装 (14) 3.6车牌识别相机的安装接线 (15) 第五章系统调试 (17) 5.1网络的组建 (17) 5.2 系统初始化设置 (20) 5.2.1启动SQL Server服务器 (20) 5.1.3 数据库创建配置 (22) 5.1.4 运行车牌识别系统服务服务器 (26) 5.1.5 车牌识别系统初始化 (26) 5.1.5.1管理员登录 (26) 5.1.5.2系统参数初始化 (26) 5.1.5.3创建岗亭 (28) 5.1.5.4创建通道 (29) 5.1.5.5设置收费规则 (31) 5.1.5.6注册车牌 (33) 5.12 数据整理与系统备份 (34)
高清车牌识别系统 解决方案
高清车牌识别系统 解决方案
目录 一、脱机型车牌识别系统优势--------------------------------------------------------------------4 二、脱机型车牌识别系统组成--------------------------------------------------------------------7 2.1系统拓扑图 -----------------------------------------------------------------------------------8 2.2系统流程----------------------------------------------------------------- 错误!未定义书签。 三、智慧眼ZY-S1618功能简介 ----------------------------------------------------------------- 10 四、施工与软件配置------------------------------------------------------------------------------- 13 4.1视频流触发识别的施工要求 ---------------------------------------------------------- 13 4.2压地感触发识别的施工要求 ---------------------------------------------------------- 14 4.3软件配置------------------------------------------------------------------------------------- 15 五、软件特色功能简介 --------------------------------------------------------------------------- 19 5.1车牌修改------------------------------------------------------------------------------------- 19 5.2手动输入车牌入场或者出场 ---------------------------------------------------------- 19 5.3无牌车出入场 ------------------------------------------------------------------------------ 20 5.4出场模糊查询 ------------------------------------------------------------------------------ 21 5.5固定车脱机车牌下载 -------------------------------------------------------------------- 23 5.6脱机车牌下载至摄像机 ----------------------------------------------------------------- 23 5.7黑名单功能 --------------------------------------------------------------------------------- 24 5.8 车牌登记------------------------------------------------------------------------------------- 25 5.9车牌打折------------------------------------------------------------------------------------- 26 5.10掌上停车APP ----------------------------------------------------------------------------- 27
目录 目录 (1) 第一章设计说明 (2) 一、前言 (2) 二、公司简介 (3) 三、设计思路 (3) 第二章系统概述 (5) 一、系统的组成 (5) 二、系统的特点 (5) 三、技术参数 (5) 第三章系统工作流程图、配置图 (6) 一、流程图 (6) 二、入场流程图： (6) 三、出场流程图： (7) 第四章系统主要产品简介 (9) 一、自动快速道闸 (9) 二、数字式车辆检测器 (9) 三、出、入口控制机 (9) 第五章车牌自动识别简介 (10) 一、车牌识别系统的施工定位及安装 (10) 二、车牌识别技术参数 (12) 第六章系统软件功能简介 (13) 一、管理功能设定 (13) 二、系统自维护功能： (16) 三、理财功能： (16) 四、系统软件组成： (17) 五、系统软件特点： (17)
第七章售后服务 (17) 一、咨询服务 (17) 二、维修服务 (17) 三、更新服务 (18) 第一章设计说明 一、前言 首先感谢贵公司对我公司的信任，让我们参与小区停车场的智能管理收费系统设计、选型工作。随着中国经济的高速发展，汽车增长迅猛，出现了停车难、管理难的社会问题，同
时，人们的居住与办公环境也在不断改善，智能大厦、小区已逐步开始普及。在智能大厦、小区的规划建设中，有一个非常重要的内容，就是停车场的智能化、现代化管理系统的建设。一个好的停车场除了必须有合理的交通设施组织规划外，还应具备先进的硬件管理设备，以保证车辆进出快捷顺畅、安全有序；同时还需要完善的管理软件，以保证管理科学、收费公正合理、资金不流失，以维护消费者的合法权益，保护投资者的利益。基于目前现状，我公司已研制开发出具有先进科学水平的停车场管理系统以供选择。 二、公司简介 公司具有独立的法人资格，在停车场智能化管理系统和停车场交通设施行业中,是全国最具有规模的专业公司，从研发设计、生产、销售、施工、服务，每个环节都是我公司自行完成，采用材料保证质量，符合国家标准。自成立以来，上海丽装秉承技术领先优势，在停车场智能管理系统的软、硬件方面，已经突破了芯片、集成电路、控制系统、软件开发等一大批系统设备国产化的技术瓶颈，开发出了拥有自主知识产权的智能电动道闸，入口控制机和读卡控制机，系统管理软件及联网管理软件，图象处理软件，自动出卡机构、入口控制机外观、读卡控制机外观、智能电动道闸等外观设计；“停车场智能设备、交通设施”均被中国技术监督情报协会确认为“中国质量过硬服务放心信誉品牌” 三、设计思路 1、项目概况：该项目的停车场有6个出入口，设计为3进3出。根据停车场的使用和管理要求，保证车辆安全、快捷的进出、停泊，完整的记录车辆进出的各类数据，提高停车场管理的智能化程度，确实完善该项目的配套服务功能是本次方案深化设计的主要出发点。 2、依据规范： 1、《智能建筑设计标准》GB/T50134-2000 2、《民用建筑电气设计规范》JGJ/T16-92 3、《安全防范工程与要求》GA/T75-94 4、《防盗报警控制器通用技术条件》GBI2663-90 5、《建筑电气工程施工质量验收规范》GB50303-2002 6、《智能建筑工程质量验收规范》GB50339-2003 3、管理模式：鉴于项目的实际情况，我们将车库设计为1进1出的车牌自动识别管理模式，将出口控制机、出口管制自动道闸设置在出口通道的直通道起步位置，在抓拍车牌时要
PA-WT车牌识别 停 车 场 管 理 系 统 方 案
目录 第一章前言................................ 错误！未定义书签。第二章系统设计依据及总则..................... 错误！未定义书签。 一、本方案设计依据：........................ 错误！未定义书签。 二、设计说明................................ 错误！未定义书签。 1、设计目标及原则........................ 错误！未定义书签。 2、系统概述 (2) 3、系统基本功能及特点 (5) 系统结构框图 (6) 图像识别系统主要设备 (7) 4 出口处电脑功能......................... 错误！未定义书签。 5 管理电脑功能 (11) 三．系统软件功能 (11) 第三章系统设计 (12) 注意事项 (13) 第四章售后服务 (14)
前言： 车牌识别技术是指能够检测到受监控路面的车辆并自动提取车辆牌照信息（含汉字字符、英文字母、阿拉伯数字及号牌颜色）进行处理的技术。车牌识别是现代智能交通系统中的重要组成部分之一，应用十分广泛。它以数字图像处理、模式识别、计算机视觉等技术为基础，对摄像机所拍摄的车辆图像或者视频序列进行分析，得到每一辆汽车唯一的车牌号码，从而完成识别过程。通过一些后续处理手段可以实现停车场收费管理，交通流量控制指标测量，车辆定位，汽车防盗，高速公路超速自动化监管、闯红灯电子警察、公路收费站等等功能。对于维护交通安全和城市治安，防止交通堵塞，实现交通自动化管理有着现实的意义。 目前国内有两种识别方式，1、软件识别，就是摄像机直接接入PC机，通过电脑上位机软件对摄像机抓拍图片进行分析识别，优点成本低，缺点：对电脑要求较高，长时间运行识别速度会有一定影响。2、DSP嵌入式硬件识别，摄像机直接接入DSP嵌入式车牌识别器，通过专业的DSP芯片对摄像机抓拍图片进行分析，优点：对电脑要求低，设备自带防死机功能，算法丰富，识别速度快，适用于工业环境长时间运行。缺点：成本相对于软识别成本较高。 系统简介 我司采用DSP嵌入式硬件图像处理器研制开发的PA-WT汽车牌照自动识别车辆出入管理系统，具有方便快捷、准确可靠、保密性好、灵敏度高、节省
车牌识别系统安装调试说明 随着车牌识别系统的普及，车牌识别系统的安装和调试也成为很多工程商关注的话题，如何使车牌识别更好的发挥其作用，依据现场情况做好车牌识别系统的安装和调试是必须要了解的，安快小编依据工程师多年安装经验汇总了如下几点标准，希望对您有帮助。 一、安快车牌识别系统如何在安全岛施工 安全岛主要用于设备安装，以及防水、防撞。一般做在出入通道中间。【根据现场情况确定】 宽度：如岛上同时放置岗亭的话，一般在1200mm---1500mm;如果安全岛只是安装设备，宽度约在60mm---80mm左右，设备固定位置距离安全岛边缘100mm左右。 长度：安全岛的长度约在5000mm--6000mmm左右。 高度：安全岛一般应高出地面150mm--200mm。
没有安全岛时，要做设备基础，设备安装的地方为水泥地面时，(与安全岛一样)以星型50cm左右打一个Φ10X100规格的膨胀螺栓。地面不低于5cm，并预埋、固定设备线管，位置正确后就可以浇灌混凝土了。如果安全岛做在有坡度的地面，用水平仪找平，呈阶梯状。安全岛设备安装注意事项：如果道闸对开时，2个设备基础高度应在同一水平线上。设备基础和安全岛表面抹灰处理：横平竖直，整齐美观。如果贴砖就不用抹灰。 二、布管与穿线 1、水泥地面开槽深度：线管放置后上部表面距离地面不低于4cm，2管间有1cm缝隙，以便于水泥浇灌后，车辆过压线管无动弹，路面结实不损坏管线。 2、土壤地面开槽：深度大于10cm，管面距离地面不低于5cm；转角处用弯管器弯曲成型、直通接头连通;不允许使用三叉接头，直角接头;线管内所穿导线面积不超过内孔截面的50%。 3、防水处理：埋设管道深度不少于10cm，进入机箱设备后预留5cm左右；管与管连接处刷胶水后连接;强电，弱电分开铺设;对有强磁干扰的场所，采用镀锌钢管做接地处理。 三、地感线圈施工 一般规格：1m*2m【大型车辆由实际情况确定】 使用0.75铁氟龙线，绕线4--5圈。引出线不低于50编/米双绞。一般尽可能多。用沥青填充线圈与线槽间空隙。 1、设备安装：智能道闸用Φ12的膨胀螺栓固定，开关机身不得摇摆，且运行平稳。 2、防撞柱：稳固。竖直、整齐、美观。 3、减速带：与车道协调，安装在车牌识别触发线前1.5米左右。 四、安快车牌识别一体机安装 距离来车车牌5米左右设置抓拍线。车牌与相机的侧角尽量小于30度，侧角大于30

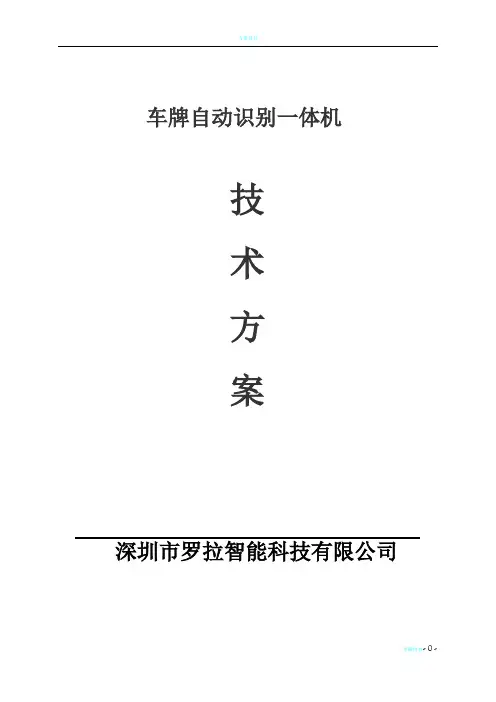

深圳市罗拉智能科技有限公司 车牌自动识别一体机 技 术 方 案 市罗拉智能科技
