锅炉远程监控系统

火力发电厂锅炉炉膛安全监控系统介绍1. 简介火力发电是目前主要的发电方式之一，其中锅炉是火力发电厂的核心设备之一。

锅炉内的炉膛是燃烧燃料的关键区域，炉膛的安全运行对于火力发电厂的正常运行至关重要。

为了保障锅炉炉膛的安全运行，开发了火力发电厂锅炉炉膛安全监控系统。

2. 功能和特点火力发电厂锅炉炉膛安全监控系统的主要功能是对锅炉炉膛进行实时监测，提供准确的数据和预警信息，以确保锅炉炉膛的安全运行。

该系统具有以下特点：2.1 实时监测系统采用先进的传感技术，能够实时监测锅炉炉膛的各项参数，包括温度、压力、流速等。

监测数据通过仪表和显示屏进行显示，操作人员可以及时了解锅炉炉膛的运行状态。

2.2 数据分析和处理系统还具有数据分析和处理的功能，能够对监测到的数据进行实时分析和处理，生成报表和图表，帮助操作人员更好地了解锅炉炉膛的运行情况，并进行及时的决策。

2.3 预警功能当系统监测到锅炉炉膛出现异常情况时，如温度过高、压力超标等，会立即发出预警信号，并通过声光报警器、短信或邮件的方式通知相关人员，以便及时采取措施避免事故的发生。

2.4 远程监控该系统支持远程监控功能，操作人员可以通过网络连接远程访问系统，随时查看锅炉炉膛的运行情况，进行远程操控和管理。

这在一些人员无法直接到达现场的情况下非常有用。

2.5 数据存储和备份系统还具有数据存储和备份功能，所有的监测数据和分析结果都会被自动存储，并可以进行定期备份和恢复。

这样可以保证数据的安全性和完整性，同时也方便了历史数据的查询和分析。

3. 应用场景火力发电厂锅炉炉膛安全监控系统广泛应用于各种类型的火力发电厂，包括燃煤发电厂、燃油发电厂、天然气发电厂等。

该系统可以有效地监测和保护锅炉炉膛的安全运行，提高锅炉的效率和可靠性。

4. 总结火力发电厂锅炉炉膛安全监控系统是保障锅炉炉膛安全运行的重要设备。

该系统具有实时监测、数据分析和处理、预警功能、远程监控等特点，可以提供准确的监测数据和预警信息，保障锅炉的安全运行。

锅炉房安全管理制度与远程监控系统一、引言锅炉房是工业生产和供热系统中不可或缺的一部分，但由于其中涉及高温、高压等危险因素，安全管理是至关重要的。

为了提高锅炉房安全性能，降低事故发生的风险和损失，并且提高运维的效率，引入远程监控系统成为一种不可忽视的选择。

本文将介绍锅炉房安全管理制度与远程监控系统的相关内容，包括制度的目的、内容和执行流程，以及远程监控系统的优势与应用。

二、锅炉房安全管理制度2.1 目的锅炉房安全管理制度的目的是为了规范锅炉房的运行和管理，确保锅炉的安全运行，防止事故的发生，保障生产和工作场所的安全。

2.2 内容2.2.1 制度的适用范围明确锅炉房安全管理制度适用的范围，包括锅炉房的位置、锅炉的类型、管理人员和操作人员的职责等。

2.2.2 管理人员的职责明确锅炉房的管理人员应遵守的规定和职责，包括安全责任制、操作规程的制定和执行、应急处置等。

2.2.3 操作人员的职责明确锅炉房的操作人员应遵守的规定和职责，包括操作规程的执行、设备运行的监控、故障排除和维护等。

2.2.4 设备检查与维护规定锅炉房设备的定期检查和维护要求，包括对锅炉、燃料和附属设备的检查、保养和维修等。

2.2.5 安全培训和考核规定锅炉房操作人员的安全培训和考核要求，确保其具备必要的技术和安全意识。

2.2.6 事故处置与报告规定锅炉房事故的处置流程和报告要求，包括事故发生时的紧急处理措施和事后的事故调查和报告等。

2.3 执行流程1. 制度的制定由相关管理人员制定锅炉房安全管理制度，并经过相关人员讨论和审批。

2. 制度的宣传将锅炉房安全管理制度向锅炉房管理人员和操作人员进行宣传，确保其了解制度的内容和要求。

3. 执行的监督由管理人员对锅炉房的执行情况进行监督和检查，确保制度的有效执行。

4. 事故的处理在发生事故时，按制度规定的流程进行处理，包括及时报告、事故调查和事故处理等。

三、远程监控系统3.1 远程监控系统的概念远程监控系统是通过网络和相关技术手段，实现对锅炉房设备和运行状态进行远程监控和管理的系统。

锅炉智能安全监控器BMS-I使用说明一、指示灯状态说明：指示灯：报警信号时，相应指示灯是闪动的，闪动间隔1秒。

1．工作指示：系统正常工作时，以1秒的周期闪动，常亮或常灭则说明系统出现故障。

2．故障指示：系统工作正常但自检时出现故障。

3．水位高：水位高报警。

4．水位低：水位低报警。

5．水位极低：水位极低报警，在水位极低时水位低也是亮。

6．汽压高：汽压高报警。

7．汽压极高：汽压极高报警。

二、外面板按键功能说明：1．消音：当有报警时按下此按钮声音关闭，若30秒后报警信号不解除声音继续响。

2．自检：按下此钮，机器自动检测输入及输出信号及程序工作状态，指示灯循环闪亮一次为正常。

3．禁止停炉：按下此钮，有五分钟延时，即使有停炉报警信号此时也不控制输出动作，时间到自动解除此功能，每按一次即重新计时五分钟。

4．紧急停炉：按下此按钮立即控制输出A、B、C三个继电动作，同时取消禁止停炉。

5．复位：在消音或禁止停炉按钮工作时，按下此钮，即解除消音或禁止停炉的功能，回复常态，有声音或输出正常工作。

三、监测界面：1．监测界面如图1：图1.工作界面2．界面说明：(1) . 监测对象：包括水位和蒸汽压力两个被监测量。

(2). 监测状态：包括水位的“正常”、“高报警”、“低报警”、“极低报警”；蒸汽压力的“正常”、“高报警”、“极高报警”。

当有报警时监测状态会显示相应的报警状态。

(3) . 报警事件：包括水位报警和蒸汽压力报警。

(4) . 报警时间：对应最新报警的进入时间。

(5) . 总次数：分别为水位报警总次数和压力报警总次数。

(6) . XYin：消音延时过程计数器。

按消音键后延时30s再次检测是否有报警信号。

(7) . JZTL：禁止停炉过程计数器。

按禁止停炉键后延时300s后自动解除禁止停炉。

(8) . SJDC：水位极低报警时控制继电器C延时时间。

图中为延时22s，即水位报警时延时22s控制继电器C动作。

(9) . YJGC：蒸汽压力极高报警时控制继电器C延时时间。

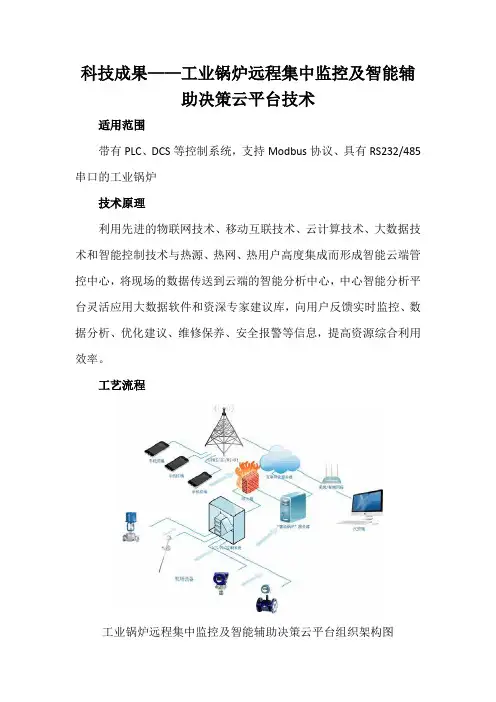

科技成果——工业锅炉远程集中监控及智能辅助决策云平台技术适用范围带有PLC、DCS等控制系统，支持Modbus协议、具有RS232/485串口的工业锅炉技术原理利用先进的物联网技术、移动互联技术、云计算技术、大数据技术和智能控制技术与热源、热网、热用户高度集成而形成智能云端管控中心，将现场的数据传送到云端的智能分析中心，中心智能分析平台灵活应用大数据软件和资深专家建议库，向用户反馈实时监控、数据分析、优化建议、维修保养、安全报警等信息，提高资源综合利用效率。

工艺流程工业锅炉远程集中监控及智能辅助决策云平台组织架构图该技术是通过现场数据采集器将现场工业锅炉运行的实时数据收集到数据采集服务器，加密后的数据通过无线/有线网络传输到中心的云端服务器的数据存储数据库，分析数据库灵活应用数学模型和专家经验对数据进行加工、汇总、分析、预测，并提出问题诊断和解决方案，实现可监测、可报警、可建议优化和系统全生命周期管理。

关键技术数据采集技术：在自控系统的基础上加装数据采集器，进行数据采集；数据远程传输及接收技术：对数据采集器进行配置，将数据通过有线/无线网络将数据传输到中心服务器的数据接收软件；数据转储技术：通过数据转储软件，将接收到的数据转储到需要的关系型数据库；数据分析技术：结合技术人员的知识、经验，利用实时数据库和关系型数据库，建立数学模型对数据进行加工、汇总、分析、预测；分析采用不同的数学模型对分析结果的影响，结合工业锅炉的运行情况、检测结果、专家分析等条件，确定最适合的数学模型；数据展示技术：工业锅炉运行数据通过WEB端和APP端进行展示，进行数据展示平台研发，实现可监测、可报警、可建议优化和系统全生命周期管理。

典型规模目前该技术能接入5000点的项目，可根据需求扩增。

应用情况至今已在山西、山东、安徽、云南等地连接近20台锅炉。

典型案例（一）项目概况云南达利食品有限公司供汽项目，为居民供汽项目，为云南达利食品有限公司提供生产用汽，锅炉容量为2*20t/h，项目启动时间为2015年12月，至2016年3月，设备运行稳定。

船用蒸汽锅炉的远程监控与操作技术船用蒸汽锅炉是船舶的重要设备之一，它负责产生和供应机舱所需的蒸汽。

为了确保船舶的正常运行和安全性，船用蒸汽锅炉的远程监控与操作技术变得至关重要。

本文将探讨船用蒸汽锅炉的远程监控与操作技术，旨在提高船舶的安全性和运行效率。

远程监控是指通过远程技术手段，对船舶上的蒸汽锅炉进行实时监测和管理。

实际上，船舶上的蒸汽锅炉往往需要长时间的运行，如果出现故障或异常情况，可能会给船舶的安全和正常运行带来严重影响。

因此，远程监控技术可以及时获取蒸汽锅炉的运行状态，并在出现问题时迅速采取措施。

船用蒸汽锅炉的远程监控技术主要包括以下几个方面：首先，传感器技术。

通过在蒸汽锅炉上安装传感器，可以实时感知蒸汽锅炉运行时的各种参数，如温度、压力、水位等。

这些传感器将收集到的数据传输至监控中心，使操作人员可以随时了解蒸汽锅炉的运行状况。

同时，如果出现异常情况，传感器也能及时报警，以便采取相应的措施。

其次，数据传输技术。

在船舶上，由于各种原因可能导致互联网信号的不稳定。

为了确保远程监控的准确性和及时性，船用蒸汽锅炉的远程监控系统需要选择合适的数据传输技术。

传统的有线通信方式和现代的卫星通信技术可以为远程监控系统提供可靠的数据传输通道，确保数据的即时性和完整性。

再次，远程操作技术。

远程监控技术不仅仅是传感器和数据传输的应用，还包括对蒸汽锅炉的远程操作。

通过远程操作技术，操作人员可以远程调整蒸汽锅炉的参数，如温度、压力和水位，以便根据实际情况进行优化调整。

这种远程操作技术既提高了操作的灵活性，又减轻了操作人员的工作强度。

最后，数据分析技术。

随着远程监控系统收集到大量数据，如何对这些数据进行处理和分析变得至关重要。

数据分析技术可以帮助识别出潜在的问题和趋势，并提供预测性维护措施。

通过及时的数据分析，可以预防潜在故障的发生，并提前采取相应的修复措施，从而保证船舶的安全性和正常运行。

然而，船用蒸汽锅炉的远程监控与操作技术也面临着一些挑战。

电热锅炉远程监控方案电热锅炉远程监控方案随着科技的不断发展，远程监控技术在各个领域得到了广泛的应用。

电热锅炉作为工业生产中重要的热能设备，其远程监控方案也日益受到重视。

本文将介绍一种电热锅炉远程监控方案，以实现对电热锅炉进行实时监控、故障诊断和预警，提高生产效率和安全性。

首先，电热锅炉远程监控方案需要建立一个可靠的网络通信系统。

可以选择有线网络或者无线网络，根据实际情况和需求进行选择。

有线网络通常稳定可靠，但布线成本较高；无线网络则具有灵活性和覆盖范围广的优势。

在建立网络通信系统时，需要考虑到网络带宽、传输速度和数据安全等因素。

其次，需要选择合适的传感器和监测设备。

传感器可以监测电热锅炉的温度、压力、流量等关键参数，并将数据传输至监测设备。

监测设备可以是计算机、手机、平板电脑等智能终端设备。

这些设备需要安装特定的软件来接收和处理传感器数据，以便进行实时监控和分析。

然后，需要开发相应的远程监控软件。

这个软件需要能够实时显示电热锅炉的运行状态和关键参数，还可以进行数据分析和报表生成。

同时，软件还应该具备故障诊断和预警功能，能够及时发现电热锅炉的异常情况，并给出相应的报警信息。

这样，使用者可以随时随地通过远程监控软件了解电热锅炉的运行状况，及时采取相应的措施。

最后，为了增强电热锅炉远程监控的可靠性和稳定性，还可以考虑使用云平台进行数据存储和管理。

将数据存储在云端可以避免数据丢失的风险，并且可以随时随地进行数据的访问和管理。

此外，云平台还可以提供更多的数据分析和决策支持功能，为用户提供更好的服务和支持。

总的来说，电热锅炉远程监控方案通过建立网络通信系统、选择合适的传感器和监测设备、开发相应的远程监控软件，并结合云平台的使用，可以实现对电热锅炉的实时监控、故障诊断和预警。

这不仅提高了生产效率和安全性，还降低了人力成本和维护成本。

随着远程监控技术的不断发展，电热锅炉远程监控方案将会得到进一步的完善和广泛应用。

火力发电厂高温锅炉监控解决方案高温锅炉是火力发电厂的核心设备之一，它起着将燃料燃烧产生的能量转化为蒸汽的重要作用，从而驱动汽轮机发电。

监控高温锅炉的运行状态和性能参数对于确保发电厂的安全稳定运行至关重要。

本文将介绍一种高温锅炉监控解决方案，包括监测和控制传感器、数据采集与处理、远程监控和维护等方面。

一、监测和控制传感器高温锅炉的监控系统需要配备多种传感器，用于监测和测量锅炉内部的各项参数。

这些传感器包括但不限于以下几种：1. 燃烧参数传感器：用于监测燃料供给、燃烧状况和燃烧效率等参数。

2. 烟气参数传感器：用于监测烟气温度、烟气流量、烟气成分和烟气压力等参数。

3. 水参数传感器：用于监测锅炉内水位、水温、水压和水质等参数。

4. 温度传感器：用于监测各个关键部位的温度，如燃烧室、水冷壁、过热器和再热器等。

5. 压力传感器：用于监测锅炉内部的各个压力，如炉膛压力、过热器压力和再热器压力等。

这些传感器需要具备高精度、抗腐蚀和高温等特点，以保证监测数据的准确性和可靠性。

二、数据采集与处理将各个传感器采集到的数据进行采集、处理和存储是高温锅炉监控系统的核心。

传统的做法是使用PLC（可编程逻辑控制器）在现场进行数据采集和处理，然后将数据通过电缆传输到监控室。

但这种方式存在很多局限性，如数据传输距离有限、容易受到干扰和故障等。

现代的解决方案是采用工业物联网（IIoT）技术，利用无线传感器网络和云计算平台进行数据采集和处理。

无线传感器网络可以将传感器采集到的数据通过无线网络传输到云平台，无需布设大量电缆，方便灵活。

云平台可以对数据进行实时监控和分析处理，提供各种报表和图表，方便运维人员进行数据分析和故障诊断。

三、远程监控和维护高温锅炉监控系统还需要支持远程监控和维护功能。

远程监控可以让运维人员在任何地点通过互联网对锅炉的运行状态进行实时监控和远程操作。

运维人员可以通过手机、平板电脑或电脑等终端设备随时随地查看锅炉的关键参数、趋势图和历史数据，及时发现异常情况并采取相应措施。

锅炉远程操作方法
锅炉远程操作方法通常采用以下步骤：
1. 安装远程控制系统：首先需要在锅炉上安装远程控制系统，该系统可以通过WI-FI、蓝牙或其他无线通信方式与操作终端相连。

2. 连接操作终端：用户需要使用手机、平板电脑或电脑等设备下载并安装相应的远程控制APP或软件，然后通过登录账号将操作终端与锅炉的远程控制系统连接在一起。

3. 远程监控和设置参数：一旦操作终端与锅炉成功连接，用户可以使用APP或软件进行远程监控和设置参数。

这样，用户可以实时监测锅炉的工作状态、温度、压力等参数，并根据实际情况进行调整。

4. 远程开关机控制：用户可以通过远程控制系统对锅炉进行远程开关机操作。

当发现锅炉工作异常或临时不需要使用时，用户可以远程关闭锅炉；而在需要使用时，用户可以远程开启锅炉。

需要注意的是，锅炉远程操作方法可能因不同的锅炉品牌和型号而有所差异。

因此，在使用过程中，应仔细阅读设备说明书，并按照相应的操作指南进行操作。

此外，为确保远程控制的安全和稳定性，还应注意网络连接的稳定性和密码的安
全性。

智慧供热优秀实践案例
近年来，随着城市化进程的不断加快，城市供热问题备受关注。

如何实现供热的智能化、高效化、节能化，已经成为城市供热发展的重要方向。

下面将介绍几个智慧供热的优秀实践案例。

案例一：锅炉联网监控系统
某城市供热公司引入锅炉联网监控系统，实现了锅炉的远程监控，通过数据采集、分析、判断，实现了锅炉的自动化运行。

该系统可以实时检测锅炉的燃烧效率、烟气排放等参数，保证了供热质量和安全。

同时，该系统还能够实现减少人力和物力的投入，提高了供热企业的管理效率。

案例二：智能供热调度系统
某城市供热公司引入智能供热调度系统，通过数据分析和智能算法，实现了对供热系统的智能化运行。

该系统能够根据气候变化、用热需求等因素，自动调整供热设备的运行参数，提高了供热效率和节能效果。

同时，该系统还能够实现对供热管理的全面监控和优化，降低了管理成本和风险。

案例三：太阳能供热系统
某城市热力公司在居民小区引入太阳能供热系统，将太阳能热水板和蓄热罐与供热系统相连接，实现了太阳能和传统燃气热水器的双重供热。

该系统减少了传统供热方式所产生的二氧化碳排放，降低能源消耗和运行成本。

同时，该系统还能够提供绿色、环保的供热服务，满足了市民对环境保护的需求。

综上所述，智慧供热已经成为城市供热的发展趋势，各种实践案例也在不断涌现。

通过智能化技术的应用，优化供热系统的运行，实现节能减排、降低成本、提高效率的目标，为城市的可持续发展做出了贡献。

第四章锅炉炉膛安全监控系统（FSSS）第一节 FSSS概述随着锅炉容量的不断增大，需要控制的燃烧设备数量也随之增多，如点火装置、油燃烧器、煤粉燃烧器、一次风档板、二次风档板等等。

燃烧设备的操作过程也趋于复杂化，如点火油枪的投运操作包括：点火油枪的推入、雾化蒸汽阀开启、进油阀开启、电点火器的投入与断开等。

煤粉燃烧器的投运操作包括：一次风档板和二次风档板的开启、煤粉挡板的开启、给粉机启动等。

点火油枪的解列操作包括：进油阀关闭、油枪吹扫入油枪退出等。

煤粉燃烧器的停运操作包括：停给粉机、煤粉挡板的关闭、二次风挡板的关闭等。

在锅炉启停工况和事故工况时，燃烧器的操作更加繁琐，由于操作不当很容易造成事故。

当锅炉炉膛内压力增高到一定值时，因炉膛面积较大，可能发生损坏水冷壁管的事故，严重时甚至会使锅炉炉墙、支架损坏，致使锅炉报废。

国内锅炉过去缺少燃烧安全控制系统，每年较大型锅炉发生炉膛爆燃事故几十起，损失巨大。

目前，国内外大、中型发电机组都装有炉膛安全监控系统。

炉膛安全监控系统的英文名称为Furnace Safeguard Supervisory System（简称为FSSS），也可称作燃烧器管理系统（Burner Management System，简称BMS）。

炉膛安全监控系统是现代大型机组自动化不可缺少的组成部分，它对炉膛的正常燃烧，锅炉的安全运行起着决定性的作用。

炉膛安全监控系统有两项重要作用，分别是锅炉安全保护作用和锅炉安全操作管理作用，分别由燃料安全系统（Fuel Safeguard System，简称FSS）和燃烧器控制系统（Burner Control System，简称BCS）完成。

锅炉安全保护作用主要包括在锅炉运行的各个阶段，对参数、状态进行连续地监视；不断地按照安全规定的顺序对它们进行判断、逻辑运算；遇到危险工况，能自动地启动有关设备进行紧急跳闸，切断燃料，使锅炉紧急停炉，保护主、辅设备不受损坏或处理未遂性事故。
