方法技巧：如何判读等压线图等压线图是等值线图中非常重要的一种类型，它同样具有等值线图的一般特征和基本判读方法。
1．判断气压场类型及天气类型在等压线图中的特征一般大气特征高气压 等压线闭合，中心气压高于四周气压下沉气流，晴朗高压脊 (脊线) 高气压延伸出来的狭长区域，弯曲最大各点的连线叫脊线低气压 等压线闭合，中心气压低于四周气压上升气流，阴雨 低压槽 (槽线)低气压延伸出来的狭长区域，弯曲最大各点的连线叫槽线常形成锋面气旋,阴雨 2.判断风力大小⑴同一等压线图上，等压线密集，气压梯度力大，风力大；等压线稀疏，气压梯度力小，风力小。
如下图中甲处风力大于乙处。
⑵不同图中，“相同比例尺”，相邻两条等压线数值差越大，风力越大，如下图中B 处风力大于A 处。
⑶不同图中，比例尺越大，风力越大，如下图中C 处风力大于D 处。
3.判断风向风向的判读：在近地面的大气中，风向是水平气压梯度力、地转偏向力、摩擦力的合力方向。
因此，某点风向的画法是：首先，过该点画出水平气压梯度力的方向，水平气压梯度力的方向垂直于等压线指向低压。
其次，在水平气压梯度力的基础上，北半球向右偏，南半球向左偏，偏转以后的箭头方向即为风的方向，偏转角度大约为30°～45°。
如下图所示。
(北半球)4.判断季节或月份大陆上空出现高压中心或海洋上空出现低压中心为冬季，反之为夏季。
5.判断南、北半球风向偏离于水平气压梯度力的右方，说明在北半球；风向偏离于水平气压梯度力的左方，说明在南半球。
6.判断锋面位置锋面一定存在于低压槽上，冷锋在锋面气旋的西部，暖锋在锋面气旋的东部。
【典型例题】（2016•江苏卷）2016 年1 月24 日,一股强大的寒潮影响我国。
下图为该日8 时亚洲部分地区海平面气压形势图。
读图回答下列各题。
1. 此时我国A. 各地均受强大高压脊控制B. 北方普遍降温降雪C. 三亚风力大于昆明D. 北京、上海风向基本相同2. 该日上海气温比成都低的原因是A. 无高大山脉阻挡,受寒潮影响大B. 濒临海洋,受到海洋影响C. 纬度更高,正午太阳高度小D. 冷锋过境,降温明显思维过程从图表中获取信息答案 1.D 2.A练习：(2016·秦皇岛模拟)下图是某日某时北半球某平原地区500 hPa等压面的高度分布图(单位：m)。

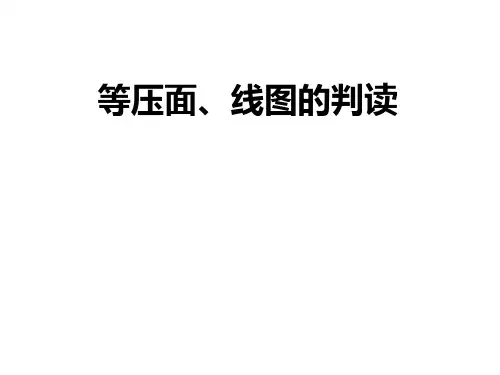

高考地理必背知识点——等压线图的判读
（1）等压线图：同一海拔高度上气压水平分布情况。
（2）等压线图判读：首先识别气压场的基本形式，其次判断风力大小和风向；最后分析天气变化。
（3）判读规律：
①等压线的排列和数值：
低压中心—— (中心为上升气流)；高压中心—— (中心为下沉气流)；
高压脊(线)——类似于等高线图中的山脊(脊线)；低压槽(线)——类似于等高线图中的山谷(槽线)
②等压线的疏密程度：(决定风力大小)
等压线密集——气压梯度力大——风力大；等压线稀疏——气压梯度力小——风力小
③在等压线图上判定风向(任意点)和天气形势：
Ａ.在等压线图上，任一地点风向的画法如下：
第一步在等压线图中，按要求画出过该点的切线并做垂直于切线的虚线，箭头由高压指向低压，但并非一定指向低压中心，用来表示气压梯度力的方向；
第二步确定南、北半球后，面向水平气压梯度力方向右或向左偏转30°～45°角，画出实线箭头，即过该点的风向。
以北半球为例如下图：
Ｂ.天气状况：包括气温高低、湿度大小、风向、气压等指示。
a．由高纬吹向低纬的风——寒冷干燥
b．由低纬吹向高纬的风——温暖湿润
c．低气压过境时，多阴雨天气；高气压控制下，天气晴朗。

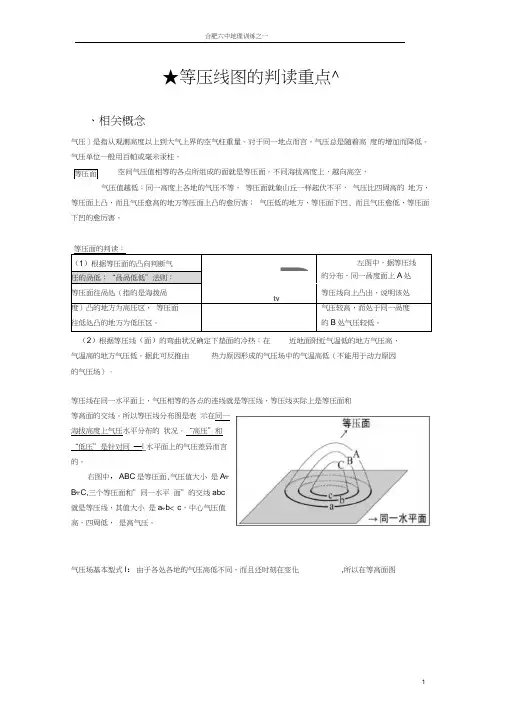

★等压线图的判读重点^、相关概念气压］是指从观测高度以上到大气上界的空气柱重量。
对于同一地点而言，气压总是随着高度的增加而降低。
气压单位一般用百帕或毫米汞柱。
空间气压值相等的各点所组成的面就是等压面。
不同海拔高度上，越向高空，等压面气压值越低：同一高度上各地的气压不等，等压面就象山丘一样起伏不平，气压比四周高的地方，等压面上凸，而且气压愈高的地方等压面上凸的愈厉害；气压低的地方，等压面下凹, 而且气压愈低，等压面下凹的愈厉害。
等压面的判读：（1）根据等压面的凸向判断气B左图中，据等压线压的咼低：“咼咼低低”法则：的分布，同一咼度面上A处等压线向上凸出，说明该处等压面往咼处（指的是海拨咼tv度）凸的地方为高压区，等压面气压较高，而处于同一咼度往低处凸的地方为低压区。
的B处气压较低。
（2）根据等压线（面）的弯曲状况确定下垫面的冷热：在近地面附近气温低的地方气压高，气温高的地方气压低。
据此可反推由热力原因形成的气压场中的气温高低（不能用于动力原因的气压场）。
等压线在同一水平面上，气压相等的各点的连线就是等压线，等压线实际上是等压面和等高面的交线。
所以等压线分布图是表示在同一海拔高度上气压水平分布的状况。
“高压”和“低压”是针对同—I 水平面上的气压差异而言的。
右图中，ABC是等压面,气压值大小是A VB V C,三个等压面和”同一水平面”的交线abc就是等压线，其值大小是a v b< c，中心气压值高，四周低，是高气压。
气压场基本型式I：由于各处各地的气压高低不同，而且还时刻在变化,所以在等高面图和等压面图上所反映出来的气压场型式也是多种多样的。
可概括出如图中的5种基本型式。
⑴低气压（简称低压）:等压线闭合, 中心气压低，向外逐渐增高。
空间等压面向下凹，形如盆地。
⑵高气压（简称高压）：等压线闭合, 中心气压高，向外逐渐减低。
空间等压面向上凸形状，形似山丘。
（3）低压槽（简称槽）：是低压向外伸出«乎而等ffi线ffl的狭长部分，或一组未闭合的等压线向气压较高的方突出的部分。
常见天气系统与等压线图判读专题一、常见天气系统与等压线图判读内容：1、通过等压线图判读主要天气系统：1）．气压系统：低压（气旋）、高压（反气旋）；凡等压线闭合，中心气压高于四周气压的区域，叫做高气压；凡等压线闭合，中心气压低于四周气压的区域，叫做低气压2）、锋面系统（冷、暖锋，准静止锋）3）、锋面气旋（东暖西冷）2、在等压线图上，风向、风力与天气状况判读：判定风向规律：先明确高低气压；其次确定气压梯度力的方向；最后根据南、北半球地转偏向力，画出风向。

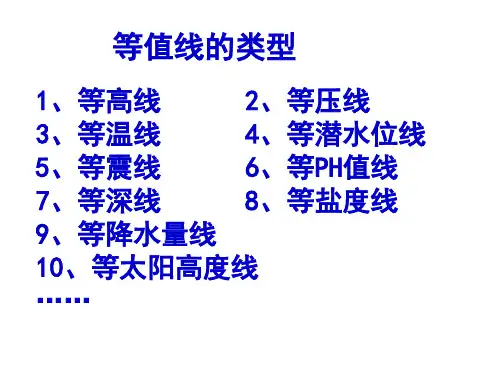

天气特点：高压中心与高压脊为晴朗天气；低压中心与低压槽为阴雨天气3、等值线数值判读规律：1）、求出等值距：即相邻的两条等值线之间的差值2）、观察数值变化的方向，并总结规律。
3）、任意两条相邻的等值线之间的差值只能为一个等值距或者为零。
4）、若干条等值线之间相对差值计算方法：•（x-1）d≤ΔH<(x+1)d•△H为相对差值，X为等值线条数，d为等值距。
5）、小闭合内部值判读规律：“大于大的，小于小的”例题1：读右图，回答1～4题：1．M处的气压数值可能为（）A 1020、1012.5B 1017.5、1020C 1017.5、1015D 1015、1012.52.若P为M线内的一点，P取值可能的是，或。
3．N处的盛行风向不可能是（）A 南风B 西风C 西南风D 东北风4．图示地区4月份因大陆气团与海洋气团交绥而降水较多的地方为（）A ①B ②C ③D ④例题2：下图为我国部分地区气压分布图，根据图示资料信息回答下列问题。
（1）图甲中，北京的气压值可能为；或。
（2）根据甲图，比较此时福州和武汉两地的天气状况。
完成下表（4分）天气特点形成原因福州武汉4、根据海平面气压分布判断季节⑴大陆内部有低气压为当地夏季（北半球7月、南半球1月）当亚欧大陆出现印度低压时,为北半球夏季，当澳大利亚大陆出现低压时,为南半球夏季。
⑵大陆内部有高气压为当地冬季（北半球1月、南半球7月）当亚欧大陆出现亚洲高压时,为北半球冬季，当澳大利亚大陆出现高压时,为南半球冬季。
