2016电力电子试题B

《电力电子技术》第一二章部分练习题一、选择题（含多选题）1、电力电子器件通常工作在（）状态。

A、导通B、截止C、开关D、任意2、下列器件中，电流容量最大的是（）A. GTOB. GTRC. IGBTD.SCR3、一只额定电流为100A的晶闸管所能送出的电流有效值为（）。

A. 100AB. 157AC. 64AD. 128A4、双向晶闸管的额定电流是以（）值定义的。

A. 平均值B. 有效值C.最大值D. 最小值1、下列对晶闸管特性的叙述中，正确的是（）A.晶闸管属于电流驱动双极型器件；B.晶闸管触发导通后，门极就失去了控制作用；C.晶闸管具有单相导电性；D.晶闸管的擎住电流大于维持电流。

2、下列电力电子器件中，存在电导调制效应的是（）A. GTOB. GTRC. Power MOSFETD.IGBT3、下列电力电子器件中，电流容量最大的是（）A. GTOB. GTRC. Power MOSFETD.IGBT4、下列电力电子器件中，开关频率最高的是（）A. GTOB. GTRC. Power MOSFETD.IGBT5、下列电力电子器件中，驱动功率较小的为（）A. SCRB. GTOC. GTRD.IGBT6、晶闸管刚由断态转入通态，并且去掉门极信号，仍能维持其导通所需的最小阳极电流，称为（）A. 维持电流B. 擎住电流C. 浪涌电流D. 额定电流7、由于二次击穿现象对GTR的危害极大，因此规定了GTR的安全工作区，此安全工作区的组成曲线为（）A. 2条B. 3条C. 4条D. 5条8、如下图所示的单相桥式半控整流电路中续流二极管VD的作用有（）A. 减轻晶闸管的负担B. 防止出现失控现象C. 提高整流电压的平均值D. 起电压钳位作用。

9、如上图所示的单相桥式半控整流电路，ωL＞＞R ，触发角为α，负载电流为I d，流过晶闸管的电流有效值为（ ） A. παπ2-I d B. παπ- I d C. παπ2-I d D. παπ-I d 10、单相桥式全控整流电路，阻感性负载，ωL ＞＞R ，设变压器二次侧电压为U 2，则晶闸管承受的最高正、反向电压分别为（ ）A. 22U 2, 22U 2 B. 22U 2,2U 2 C. 2U 2, 22U 2 D. 2U 2,2U 211、单相桥式全控整流电路带电阻性负载与阻感性负载（ωL ＞＞R ）情况下，晶闸管触发角的移相范围分别为（ ）A. 900，900B. 900，1800C. 1800，900D. 1800，180012、单相桥式全控整流电路，阻感性反电动势负载（ωL ＞＞R ），负载电压U d ，反电动势为E ，则负载电流为（ ）A. R U dB.R E U -dC. R E U +dD. RE U -2 13、下列电路中，存在变压器铁芯直流磁化现象的有（ ）A. 单相半波可控整流电路B. 单相桥式全控整流电路C. 单相桥式半控整流电路D. 单相全波可控整流电路14、三相半波可控整流电路与三相桥式全控整流电路，电阻性负载，晶闸管触发角的移相范围分别为（ ）A. 900，1200B. 900，1500C. 1200，1500D. 1500，120015、三相半波可控整流电路中，电阻性负载，晶闸管承受的最高正、反向电压分别为（ ）A. 2U 2，2U 2B. 2U 2，6U 2C. 6U 2，2U 2D. 6U 2，6U 2二、填空题1、晶闸管是一种由______层半导体材料构成的三端器件。

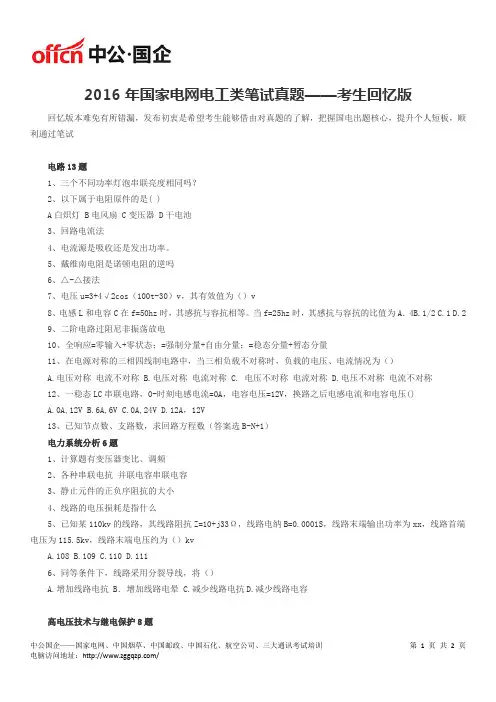

2016年国家电网电工类笔试真题——考生回忆版回忆版本难免有所错漏，发布初衷是希望考生能够借由对真题的了解，把握国电出题核心，提升个人短板，顺利通过笔试电路13题1、三个不同功率灯泡串联亮度相同吗？2、以下属于电阻原件的是( )A白炽灯 B电风扇 C变压器 D干电池3、回路电流法4、电流源是吸收还是发出功率。

5、戴维南电阻是诺顿电阻的逆吗6、△-△接法7、电压u=3+4√2cos（100t-30）v，其有效值为（）v8、电感L和电容C在f=50hz时，其感抗与容抗相等。

当f=25hz时，其感抗与容抗的比值为A．4B.1/2 C.1 D.29、二阶电路过阻尼非振荡放电10、全响应=零输入+零状态；=强制分量+自由分量；=稳态分量+暂态分量11、在电源对称的三相四线制电路中，当三相负载不对称时，负载的电压、电流情况为（）A.电压对称电流不对称B.电压对称电流对称C. 电压不对称电流对称D.电压不对称电流不对称12、一稳态LC串联电路，0-时刻电感电流=0A，电容电压=12V，换路之后电感电流和电容电压()A.0A,12VB.6A,6VC.0A,24VD.12A，12V13、已知节点数、支路数，求回路方程数（答案选B-N+1）电力系统分析6题1、计算题有变压器变比、调频2、各种串联电抗并联电容串联电容3、静止元件的正负序阻抗的大小4、线路的电压损耗是指什么5、已知某110kv的线路，其线路阻抗Z=10+j33Ω，线路电纳B=0.0001S，线路末端输出功率为xx，线路首端电压为115.5kv，线路末端电压约为（）kvA.108B.109C.110D.1116、同等条件下，线路采用分裂导线，将（）A.增加线路电抗 B．增加线路电晕 C.减少线路电抗D.减少线路电容高电压技术与继电保护8题1、超高压在我国最高等级，交流750kv,直流660kv2、避雷的几种措施3、最容易被电击穿的的气体（）。

4、哪些可以形成污闪？A.晴天B.大雨C.毛毛雨D.大雾5、电晕自持放电6、操作过电压7、湿度降低闪洛怎么变8、工频变化量保护速度( )A最快 B最慢 C较快 D较慢。

电力电子技术测试题与答案一、单选题（共25题，每题1分，共25分）1.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()。

A、共四只B、各一只C、各二只D、共三只正确答案：B2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、30度B、120度，C、0度D、60度正确答案：A3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、半控型器件C、触发型器件D、不控型器件正确答案：A4.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：A5.可在第一和第四象限工作的变流电路是（）A、接有续流二极管的单相半波可控变流电路B、单相半控桥C、三相半波可控变流电路D、接有续流二极管的三相半控桥正确答案：C6.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、180°B、150°C、90°D、120°正确答案：D7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、4msC、1msD、2ms正确答案：A8.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～180C、0～90D、0～150正确答案：A9.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、安全工作区B、不触发区C、可靠触发区D、不可靠触发区正确答案：B10.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出谐波B、增大输出幅值C、减小输出功率D、减小输出幅值正确答案：A11.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C12.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D13.晶闸管的伏安特性是指()A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系正确答案：C14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

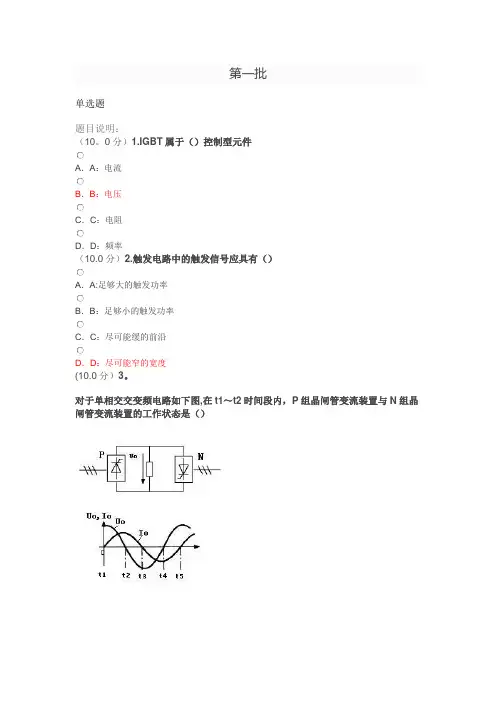

第一批单选题题目说明：（10。

0分）1.IGBT属于（）控制型元件A．A：电流B．B：电压C．C：电阻D．D：频率（10.0分）2.触发电路中的触发信号应具有（）A．A:足够大的触发功率B．B：足够小的触发功率C．C：尽可能缓的前沿D．D：尽可能窄的宽度(10.0分）3。

对于单相交交变频电路如下图,在t1～t2时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（）A．A:P组阻断,N组整流B．B:P组阻断，N组逆变C．C：N组阻断,P组整流D．D：N组阻断,P组逆变（10.0分）4.电流型逆变器中间直流环节贮能元件是（）A．A：电容B．B：电感C．C：蓄电池D．D:电动机（10.0分）5.单相半波可控整流电阻性负载电路中,控制角a的最大移相范围是（）A．A：90°B．B：120°C．C：150°D．D:180°（10.0分）6。

具有自关断能力的电力半导体器件称为()A．A:全控型器件B．B：半控型器件C．C：不控型器件D．D：触发型器件（10。

0分）7。

IGBT是一个复合型的器件,它是（）A．A:GTR驱动的MOSFETB．B：MOSFET驱动的GTRC．C：MOSFET驱动的晶闸管D．D:MOSFET驱动的GTO（10.0分)8。

从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为（）。

A．A：控制角B．B：延迟角C．C：滞后角D．D：重叠角（10。

0分)9。

将直流电能转换为交流电能供给负载的变流器是（)A．A：有源逆变器B．B：A/D变换器C．C：D/A变换器D．D:无源逆变器（10.0分)10.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A．A：减小至维持电流以下B．B：减小至擎住电流以下C．C：减小至门极触发电流以下D．D:减小至5A以下（10。

0分）11。

降压斩波电路中，已知电源电压U d=16V,负载电压U o=12V，斩波周期T=4ms，则开通时T on=（）A．A：1msB．B:2msC．C：3msD．D：4ms（10.0分）12。

电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。

答案：整流器2. 电力电子变换器的效率可以通过_________来提高。

答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。

答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。

答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。

答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。

答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。

2. 描述PWM调制在电力电子变换器中的应用。

答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。

通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。

4
2 1 ) 0.5434 Im 2
2Im 2
3 1 0.6741 Im 4 2
I2 = c) Id3=
1 2 π
(I
4
1

m
sin t ) 2 d (t )
=


2 0
I m d (t ) =
1 Im 4
1 2
I3 =


2 0
I m d (t )
2
= 1 Im

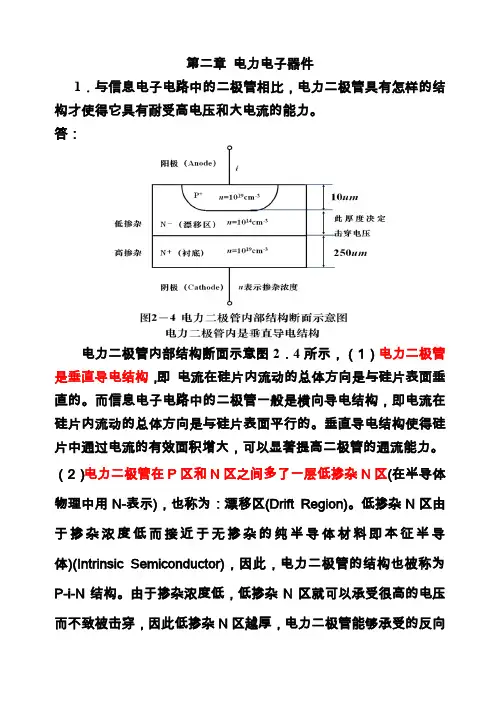

2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极 施加触发电流（脉冲）。或：uAK>0 且 uGK>0。 3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变 为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导 通的最小电流，即维持电流。 要使晶闸管由导通变为关断，可利用外加电压和外电路的作用
i1 u1 T VT1 u2 u2 VT2 ud ud O )
b)
图 3-10 单相全波可控整流电路及波形
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有 直流磁化的问题。 因为单相全波可控整流电路变压器二次测绕组中，正负半周内 上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流 为零，故不会有直流磁化的问题。 以下分析晶闸管承受最大反向电压及输出电压和电流波形的情 况。 ① 以晶闸管 VT2 为例。当 VT1 导通时，晶闸管 VT2 通过 VT1 与 2 个变压器二次绕组并联，所以 VT2 承受的最大电压为 2 2U 2 。 ② 当单相全波整流电路与单相全控桥式整流电路的触发角 相 同时，对于电阻负载： （0~α ）期间无晶闸管导通，输出电压为 0； （α ~π ） 期间， 单相全波电路中 VT1 导通， 单相全控桥电路中 VT1、 VT4 导通，输出电压均与电源电压 u2 相等；(π ~π ＋α )期间，均无 晶闸管导通，输出电压为 0；(π ＋α ~ 2π )期间，单相全波电路中 VT2 导通，单相全控桥电路中 VT2、VT3 导通，输出电压等于u2。

******************882014－2015 学年第一学期 出题教师：【电力电子技术】课程 试题 (B 卷) 【闭卷考试】姓名 学号 专业及班级本试卷共有4道大题一、填空题（共20分，每空1分，共11道小题）1. 电力变换通常可以分为四大类，即交流变直流（AC-AC 、整流）、直流变交流（DC-AC 、逆变）、交流变交流（AC-AC ）和直流变直流（DC-DC ）。

2.按照载流子参与导电的情况，电力电子器件分为单极型器件、双极型器件和复合型器件。

3.电力二极管的工作特性是由其主要构成PN 结的单向导电性质来决定的。

4. 晶闸管有阳极A 、阴极K 和门极（控制端）G 三个联接端。

5. 按负载的性质不同，晶闸管可控整流电路的负载分为电阻性负载，阻感性负载和反电动势负载三大类。

6. 要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用 双脉冲 触发；二是用 宽脉冲 触发。

7.晶闸管单相桥式全控整流电路带反电动势负载E 时（变压器二次侧电压有效值为U 2，忽略主电路各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。

停止导电(角) 8.在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。

9.为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电 路种类很多，但归纳起来可分为零电压电路与零电流电路两大类。

10.逆变电路中，当交流侧接在电网上时称为有源逆变；当交流侧直接和负载连接时称为无源逆变。

11.逆变电路根据直流侧电源性质的不同分为两种：直流侧是电压源的称为电压型逆变电路；直流侧是电流源的称为电流型逆变电路。

二、选择题（满分20分，每小题2分，共10道小题）1.电力二极管属于 A 。

A.不可控器件B. 全控器件C.半控器件2．电力电子器件不具有的特征有 B 。

A.所能处理电功率的大小是其最重要的参数B.一般工作在放大状态C.一般需要信息电子电路来控制D.不仅讲究散热设计，工作时一般还需接散热器3. 晶闸管内部有 C 个PN结。

电力电子试题及答案一、选择题（每题2分，共20分）1. 电力电子器件中，以下哪个不是晶闸管的别称？A. SCRB. GTOC. TRIACD. DIAC2. 以下哪个是电力电子变换器的主要功能？A. 信号放大B. 功率放大C. 电压转换D. 电流转换3. PWM（脉冲宽度调制）技术主要用于控制什么？A. 电压B. 电流C. 频率D. 功率4. 以下哪个不是电力电子变换器的拓扑结构？A. 单相全桥B. 三相半桥C. 推挽变换器D. 串联稳压器5. 以下哪个是电力电子变换器的控制方式？A. 线性控制B. 开关控制C. 脉冲控制D. 模拟控制二、简答题（每题10分，共30分）6. 简述电力电子技术在现代电力系统中的应用。

7. 解释什么是软开关技术，并说明其优点。

8. 描述PWM控制技术在电力电子变换器中的应用。

三、计算题（每题25分，共50分）9. 给定一个单相桥式整流电路，输入电压为220V（有效值），负载电阻为100Ω。

计算输出直流电压的平均值和纹波系数。

10. 假设有一个三相全控桥式整流电路，输入电压为380V（线电压），负载为50Ω。

计算在全导通状态下的输出直流电压。

答案一、选择题1. 答案：B（GTO是门极可关断晶闸管的缩写）2. 答案：C（电力电子变换器主要用于电压转换）3. 答案：D（PWM技术主要用于控制功率）4. 答案：D（串联稳压器不是电力电子变换器的拓扑结构）5. 答案：B（电力电子变换器的控制方式主要是开关控制）二、简答题6. 答案：电力电子技术在现代电力系统中的应用包括但不限于：- 电力系统的稳定与控制- 电能质量的改善- 可再生能源的接入与利用- 电动汽车的充电技术- 高效照明与节能技术7. 答案：软开关技术是一种减少开关器件在开关过程中损耗的技术。

它通过在器件两端电压或电流为零时进行开关操作，从而减少开关损耗，提高效率。

其优点包括：- 降低开关损耗- 减少电磁干扰- 提高系统效率- 延长器件寿命8. 答案：PWM控制技术在电力电子变换器中的应用主要包括：- 调节输出电压的大小- 控制输出功率- 实现负载的调速- 提高系统的动态响应三、计算题9. 答案：对于单相桥式整流电路，输出直流电压的平均值为：\[ V_{DC} = \frac{2V_m}{\pi} = \frac{2 \times 220}{\pi}\approx 140V \]纹波系数为：\[ \text{Ripple Factor} = \frac{I_{max} - I_{min}}{I_{DC}} \]其中 \( I_{DC} \) 为直流电流，\( I_{max} \) 和 \( I_{min} \) 分别为纹波电流的最大值和最小值。

电力电子试题及答案一、选择题1. 电力电子技术中的“电力”二字指的是：A. 电力系统B. 电力设备C. 电力变换D. 电力传输答案：C2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 金属氧化物半导体场效应晶体管（MOSFET）答案：C二、填空题1. 电力电子技术主要研究_______和_______的变换技术。

答案：电能；信息2. 电力电子装置中常用的PWM控制方式是指_______。

答案：脉冲宽度调制三、简答题1. 简述电力电子技术在现代电力系统中的作用。

答案：电力电子技术在现代电力系统中主要起到电能的高效转换和控制作用，包括电能的生成、传输、分配和利用等各个环节，能够提高电能的使用效率，减少能源损耗，实现电能的智能化管理。

2. 列举至少三种常见的电力电子变换器，并简述其主要功能。

答案：常见的电力电子变换器包括：- AC/DC变换器：将交流电转换为直流电。

- DC/AC变换器：将直流电转换为交流电。

- DC/DC变换器：在直流电系统中实现不同电压等级的转换。

四、计算题1. 已知一个理想整流电路，输入电压为正弦波形，其峰值为100V，求整流后的直流电压有效值。

答案：理想整流电路的输出直流电压有效值V_DC = (2/π) *V_peak = (2/π) * 100V ≈ 63.66V2. 假设有一个PWM控制的DC/DC变换器，其开关频率为10kHz，占空比为0.5，求输出电压的平均值。

答案：对于PWM控制的DC/DC变换器，输出电压的平均值 V_out = D * V_in，其中D为占空比，V_in为输入电压。

假设输入电压为100V，则 V_out = 0.5 * 100V = 50V。

五、论述题1. 论述电力电子技术在新能源领域的应用及其发展趋势。

答案：电力电子技术在新能源领域的应用主要包括太阳能光伏发电、风力发电等可再生能源的电能转换与控制。

电力电子技术测试题含参考答案一、单选题（共25题，每题1分，共25分）1.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、10～15B、30～35C、40～45D、20～25正确答案：B2.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、90°～180°B、0°～90°C、0°～180°正确答案：B3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、不控型器件C、触发型器件D、半控型器件正确答案：A4.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～90B、0～150C、0～120D、0～180正确答案：C5.逆变电路是一种（）变换电路。

A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B6.IGBT属于（）控制型元件。

A、电流B、电压C、电阻D、频率正确答案：B7.180°导电型电压型三相桥式逆变电路，其换相是在如下哪种情形的上、下二个开关之间进行()。

A、不确定相B、同一相C、不同相D、固定相正确答案：B8.在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、U2IdB、I2RdC、I2dRdD、UId正确答案：A9.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()A、各一只A、各二只B、共三只C、共四只正确答案：A10.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：C11.电流型逆变器中间直流环节贮能元件是()。

A、电感B、蓄电池C、电动机D、电容正确答案：A12.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号B、触发电流信号C、干扰信号和触发信号D、触发电压信号正确答案：A13.单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（）。

电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。

（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。

山东省2016年普通高校招生（春季）考试电工电子类专业知识试题本试卷分卷一（选择题）和卷二（非选择题）两部分，满分200 分，考试时间120分。

考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分）一、选择题（本题共50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，填涂到答题卡上。

）1. 两个阻值为60K Q的电阻并联后，与20K Q的电阻串联，接到15V的稳恒电源上，则20K Q电阻两端的电压为（）A、6V B 、4V C 、3V D 、9V2. 通常用于剪切电子元件引线的工具（）A、钢丝钳B、电工刀C、斜口钳D、剥线钳3. 用万用表的电阻档检测电容器质量，两表笔分别与电容器两个引脚相接，若指针不偏转，贝V下列情况一定可以排除的是（）A电容器断路B .电容器短路C .电容过小D万用表电阻挡位过小4电源的电动势为1.5 V，内阻为0.5 Q.若外接负载电阻为37 Q.电路电流和电源端电压为（）前三条色环的颜色顺序为6. 下列物理量与单位对应错误的是（）A.磁导率B .磁通量C.磁感应强度T D.磁场强度H7. 双踪示波器不能实现的功能是（）A.测量电信号的周期B. 测量电信号的峰峰值C.比较两个电信号的波形D.测量电路的输入阻抗8. 在线电压是380 V的三相四线制供电线路中，任意相线与中性线的电压为（）A线电压，有效值为380 V B 相电压，有效值为220 VC .线电压，最大值为380 VD 相电压，有效值为380 V9三相对称负载在线电压是380 V的三相电源上作三角形联结，则（）A .每相负载两端电压为220 V B.相电流为线电流的"3倍C .每相有功功率相同 D. 总的有功功率为单相功功率的"3倍10. 电路的电压220V2（31430°）V,电流5V2（31460 ° ）A ,该电路为（）A.40 . 48V B 40,0. 02 V C 4 1.5 V D 4 ,0 V5.某四色环电阻，两端力口3V电压时通过的电流为0.01 A，则其A .橙黑黑B 棕黑黑 c .橙黑棕D 棕黑棕A .感性电路B 容性电路C .谐振电路 D.阻性电路11. 下列说法错误的是（）A .照明开关应与灯具串联在电路中B .跷板暗装开关一般离地 1.3mC .悬吊过重的灯具应固定在预埋的螺栓或吊钩上D.开关应串联安装在零线侧12. 关于三相交流电源中性线，说法正确的是（）A .“D. d”联结的变压器没有中性线B .中性线是从变压嚣联结组别为“Y, d”的原绕组侧引出的C .中性线上必须装设熔断器D .具有中性线“ Y. y”联结的变压器只适用于三相对称负载13 .构成半导体二极管的结的数目是（）A . 4B . 3 C.2 D.114. 结具有单向导电性，即电流只能是（）A.从发射区流向集电区B.从P区流向N区C.从N区流向P区D. 从集电区流向发射区15. 用指针式万用表检测普通二极管的极性，操作正确的是（）A .选用R X 10挡B.选用R X 10K挡C. 选用R X 100挡D. 选用R X 1挡16. 二极管单相桥式整流电容滤波电路中，已知电源变压器二次侧电源为U2,负载两端输出电压的平均值估算公式为（）A 1. 2U 2B U2 C.~ 0.9U2 D.~ 0.45617. 关于并联型稳压电路，说法正确的是（）A .应使稳压管工作作在反向击穿状态B .稳压电路的输入电压可直接采用交流电C. 稳压管可直接用普通二极管代替D. 稳压管要同负载串联18. 关于电烙铁焊接技术，说法错误的是（）A .可采用松香作为助焊剂B .每个焊点焊锡越多越好C .烙铁头氧化会影响焊接质量D .每次焊接时间不易过长19. 关于门电路，说法正确的是（）A .电源的正负极性可互换B .与非门多余输入端可直接接地C .输出端不允许直接接地D .或门多余输人端可直接接高电平20. 三极管的电流放大作用是指（）A .集电极电流很大B .发射极电流很大C .基极电流很小D .基极电流微小变化引起集电极电流较大变化21. 三端集成稳压器7912的输出电压是（）A. -12V B . 12 V C . 2V D . 9V22. 按反馈信号在输出端的取样方式，反馈可以分为（）A.正反馈和负反馈 B .电压反馈和电流反馈C .串联反馈和并联反馈D.交流反馈和直流反馈23.能够实现“有0出1,全1出0”逻辑功能的逻辑门是 （）A .与门B .或门C .与非门D .异或门24.如图1-1所示理想集成运算放大器电路的输出电压是（ ）A . 1. 5 VB . 2VC . 5 VD . -1VXI]J f —]石 on I 而 j图1-225.如图1-2所示梯形图中定时器设定的时间是（）A . 15SB . 30SC . 500S C . 60S 26 .关于10,说法错误的是（）A .能绘制电子电路原理图B .能进行单面板的设计C.具有的自动布线功能D.不具备双面板设计功能 27 .关于数字信号说法正确的是（）A . 0和1表示数量的大小B .取值是连续变化的C.在传输过程中抗干扰能力差 D .高电平可用0表示，低28 .十进制数25转换成二进制数是（）A . （10101） 2B . （10001） 2C . （11001） 2D . （10011） 2 29 .关于降压变压器说法正确的是（ ）A . I 1>I 2 B. K>l C . Uvl! D . <2 30 .变压器的负载减小时 （）A .铜耗减小B .铜耗增大C .铜耗不变D .铜耗、铁耗都减小31.单相变压器的变流比为1: 5,其原绕组接1.5 V 的电池，畐I 」 绕组的输出电压为（）A . 1.5VB . 7.5VC . 0.3 VD . 0V32 .通常当变压器的输入电压增大时，其主磁通将（）A .增大B .不变C .减小D .先增大后减小 33 .能使变压器输入功率减小的方法是（ ）A .只减小负载电阻B .只减小原边匝数C .只增大负载电阻D .只增加副边匝数电平可用1表示A . 60/15B . 1-60/30C . 1-60/40 D60/60so knlOkll上图1-1丄 io tn34 .某三相电动机的额定电流为12 A .现用按钮、接触器控制，其主电路的熔断器应选（）35. 关于低频功率放大器，说法错误的是（）A .输出功率要大B .效率要高C .非线性失真要小D .工作在小信号状态36. 决定电流互感器一次电流大小的因素是（）A .二次侧所接电流表的量程B .互感器的变流比C .被测电路的电流大小D .二次侧是否接电流表37. 三相异步电动机的磁路不包括（）A .机座B .定子铁芯C .转子铁芯D .气隙38 .下列能够作为伺服电动机使用的是（）A .步进电动机B.罩极式电动机C.三相异步电动机D.同步电动机39 .具有过载保护的接触器联锁控制线路中，能起到短路保护作用的电器是（）A..热继电器 B .接触器C .熔断器D .刀开关40.不属于功能图组成部分的是（）A .步B .转移条件C .有向线段D .状态图41 .适甩于满载起动的木工机械的单相异步电动机是（）A .单相电阻式异步电动机B .单相电容起动式异步电动机C .单相电容起动与运动式异步电动机D.单相电容运行式异步电动机42. 热继电器的辅助触点应（）A.串联在控制电路中 B .并联在主电路中C .并联在控制电路中D .串联在主电路中43. 2N系列中.M8013时钟发生器的脉冲周期是‘A . 10 R . 100 C . 1 s D . l44. 中的继电器，能驱动外部负载的是（）A .输入继电器B .辅助继电器C .输出继电器D.计数器45. 在2N系列控制程序中，用于表示计数器十进制常数的是（）A . KB . FC . ED . H46 .下列2N系列指令语句正确的是A .B .C . T0 . X1847 .下列参数用于设定变频器点动模式下点动顿率的是/A . . 79B . . 4C .. 15D . . 2448 .变颇器中.79设定值1对应的操作模式是（）A .B .外部C .外部组合D .外部组合49. 2N系列中将计数器、定时器和数据寄存器内容清零的指令是（）A .B .C .D .50 .在2N系列编程中，一个电路块的块首可以用的指令是（）A .B .C .D .2、如图2-3所示，在垂直于工作台的0.2T 的磁场中，将金卷二(非选择题，100分)二、简答作图题(本大题7个小题，每小题5分，共35分) 1.如图2-1所示为某住户配电线路，该住户有一台功率为 1的空调器，每天耗电8*h ; 一台功率为100W 的电视机，每天耗电0.3*h ; —把功率为1.3的电热水壶，每天使用 30分钟；白炽灯 功率为30盏，共5盏，每盏每天使用4小时；其他电器每天用 5 度电。

电力电子期末考试试题卷# 电力电子期末考试试题卷## 一、选择题（每题2分，共20分）1. 电力电子技术主要研究的是：A. 电力系统的经济运行B. 电力系统的稳定控制C. 电力设备的设计制造D. 电力变换与控制技术2. 以下哪个不是电力电子装置的基本功能？A. 整流B. 逆变C. 调速D. 发电3. PWM控制技术中的“PWM”代表：A. Pulse Width ModulationB. Power Wave ModulationC. Phase Wave ModulationD. Power Weight Modulation4. 电力电子装置中的开关器件不包括：A. 晶闸管B. IGBTC. MOSFETD. 变压器5. 以下哪个不是电力电子技术的应用领域？A. 电机驱动B. 电源管理C. 风力发电D. 通信技术6. 电力电子装置的效率通常受到哪些因素影响？A. 开关频率B. 开关损耗C. 导通损耗D. 所有以上因素7. 电力电子装置的电磁兼容性问题主要涉及：A. 电磁干扰的产生B. 电磁干扰的传播C. 电磁干扰的抑制D. 所有以上因素8. 以下哪个是电力电子装置的典型应用？A. 家用电器B. 电力传输C. 电力分配D. 电力储存9. 电力电子技术在可再生能源领域的应用不包括：A. 太阳能逆变器B. 风力发电系统C. 水力发电D. 核能发电10. 电力电子装置的热设计主要考虑：A. 散热方式B. 热阻C. 热容D. 所有以上因素## 二、简答题（每题10分，共30分）1. 简述电力电子技术在现代电力系统中的应用及其重要性。

2. 解释PWM控制技术在电力电子装置中的作用及其优势。

3. 描述电力电子装置中开关器件的工作原理及其选择标准。

## 三、计算题（每题25分，共50分）1. 假设有一个单相桥式整流电路，输入电压为220V（有效值），负载为纯电阻性，电阻值为100Ω。

请计算：- 整流后的直流电压（有效值）。

（）1、晶闸管导通的条件是A 、阳极加正向电压，门极有正向脉冲B 、阳极加正向电压，门极有负向脉冲C 、阳极加反向电压，门极有正向脉冲D 、阳极加反向电压，门极有负向脉冲 （）2、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A.导通状态B.关断状态C.饱和状态D.不定（）3、晶闸管刚从断态转入通态即移去门极触发信号，能维持晶闸管通态所需要的最小阳极电流，称为（）。

A 、维持电流B 、擎住电流C 、浪涌电流D 、额定电流（）4、在GTR 作为开关的电路中，若在转换的过程中出现从高电压小电流到低电压大电流的现象，则说明晶体管（）A 、失控B 、二次击穿C 、不能控制关断D 、不能控制开通（）5、双向晶闸管的额定电流是用（）表示。

A.流过晶闸管的平均电流B.直流输出平均电流C.整流输出电流有效值D.交流有效值（）6、下列器件中为全控型器件的是( )A 、双向晶闸管B 、快速晶闸管C 、光控晶闸管D 、门极可关断晶闸管 （）7、驱动电路是电力电子器件构成的何种电路与控制电路之间的接口( )A 、主电路B 、保护电路C 、触发电路D 、相控电路( ) 8、单相桥式全控整流电路，阻性负载，控制角α的最大移相范围是A 、0°～90°B 、0°～120°C 、0°～150°D 、0°～180°( )9、单相半控桥式整流大电感负载电路中，为了避免出现一个晶闸管一直导通，另两个整流二极管交替换相导通的失控现象发生，采取的措施是在负载两端并联一个A 、电容B 、电感C 、电阻D 、二极管( )10、全控桥变流器卷扬机拖动系统中，当降下重物时，输出电压平均值为（ ）A 、U d =0B 、U d <0C 、U d >0D 、U d ≥0( )11、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为A 、22B 2C 、2D 2 ( )12、全控桥式变流器直流电动机卷扬机拖动系统中，当提升重物时，输出电压平均值为（ ）A 、U d =0B 、U d <0C 、U d >0D 、U d ≥0( )12、单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( )A.π-αB.π+αC.π-δ-αD.π+δ-α( )14、三相半波可控整流电路的自然换相点是( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°( )15、三相半波可控整流电路，电阻性负载，当控制角α为（）时，整流输出电压与电流波形断续。

2016注册电气工程师考试专业知识供配电专业真题及答案第1部分：单项选择题，共58题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]A)198.7B)193.7C)190.7D)180.7答案:B解析:2.[单选题]A)0.75mB)0.5mC)7.5mD)5m答案:B解析:无损耗线路的电能传输实际上是电磁波的传输，电磁波的波速为：3.[单选题]A)AB)BC)CD)D答案:B解析:4.[单选题]A)1991N·mB)2007.5N·mC)2046N·mD)2084N·m答案:A解析:5.[单选题]A)1.532kWB)1.474kWC)1.455kWD)1.4kW答案:A解析:由于定子旋转磁动势的同步转速应与额定转速相差不大，则定子旋转磁动势的同步转速为：：6.[单选题]A)气隙大电机的短路电流大B)气隙不同无影响C)气隙大电机的短路电流小D)一样大答案:A解析:可对照凸极同步电动机中气隙不均匀情况分析，凸极同步电动机直轴气隙小，交轴气隙大，则其电枢反应电抗关系为：Xad>Xaq。

同理，两台除气隙长度不同的隐极同步发电机，由于气隙变大，磁阻变大，磁导率、电导率减小，则隐极同步电动机的电枢反应电抗关系为：Xal7.[单选题]A)AB)BC)CD)D答案:B解析:8.[单选题]连接的三相变压器，其阻抗电压UK=4.5％，当有额定电流时的短路损耗P1N=22000W，当一次边保持额定电压，二次边电流达到额定且功率因素为0.8滞后（时），其电压调整率U为（ ）。

A)0.98％B)2.6％C)3.23％D)4.08％答案:D解析:9.[单选题]A)AB)BC)CD)D答案:D解析:10.[单选题]A)AB)BC)CD)D答案:B解析:RCL串联电路对于直流电源相当于断路，因此无直流电流分量。

本题中电源含有基频和三次频率两个分量，可以看做两种频率的电源U1和U2对电路进行叠加。

2016年国家电网第一批-电气本科类考试真题国家电网（国网）公司招聘考试笔试真题复习资料考试形式:从2013年开始，国家电网的校园招聘就采用“全国统考”的形式了，考试方式为“上机考试”或者“笔试答题”都有可能，但是考试题都是客观题（选择和判断），预计未来也绝对不会有主观题了。

建议报考的同学做好复习准备，考试复习资料可以到“易壹考资料网”上面找一下，里面的资料还是非常齐全、详细的，比较有针对性！全国统一组织招聘笔试：1.公司统一笔试分三批实施。

时间初定为每年12月初、每年3月和5月（时间如有调整，以招聘平台发布的考试公告为准）。

参加笔试的人选和批次由各单位确定，请以各单位招聘考试公告或通知为准。

2.电气工程类、计算机类、通信类、金融类、财会类专业的毕业生，由公司统一组织笔试命题和阅卷。

笔试内容包括综合能力和专业知识。

综合能力主要包括言语理解、数理思维、判断推理、资料分析、中国电力与能源战略（包括特高压、智能电网、能源互联网等基本知识）等内容，约占35%。

专业知识主要包括专业理论知识和专业技能知识等内容，约占65%。

3.其他专业的毕业生，公司仅统一组织综合能力测试（考试时间、考试内容同上），专业知识考试由应聘单位视情况自行组织。

4.笔试前1-2周，各单位通过手机短信、招聘平台站内消息、移动应用、电话等方式，通知入围毕业生参加考试，未入围的不再另行通知。

5.接到公司多家单位笔试通知的考生，只能选择参加一个单位的笔试。

请按照应聘意愿慎重选择，考试志愿一经选择，不可更改。

笔试成绩在各单位之间通用。

大学计算机基础（其他工学类专业加试内容）1 计算机基础知识（计算机定义、组成、进制、操作系统等）2 网络技术基础（定义、拓扑结构、协议、差错控制、Internet）3 多媒体技术基础（媒体定义、多媒体组成、数据压缩）4 信息安全技术(定义、风险及防范、病毒及防范、加密技术）5信息科学前沿（云计算、传感网、人工智能、数据挖掘、机器学习）2.专业知识（65%）国家电网招聘考试历年考试真题精选:例题1：在古代，每遇战乱，手艺人都会成为战争双方争夺的对象，这是因为手艺人掌握着传统社会中最重要的技术，他们代表着当时最先进的社会生产力。

单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意） 1.图示电路中，电流I 为：（ ）。

（2016年供配电专业基础真题）（A ）985mA （B ）98.5mA （C ）9.85mA （D ）0.985mA 答案：D解析：Ω=+⨯+=5.1004950005050005010000总RmA A R I 9852.00009852222.0990*******.00009950744.0500050500010==⨯=+⨯=总 注：1A=1000mA 。

2.图示电路中，电流I 为：（ ）。

（2016年供配电专业基础真题）（A ）2A （B ）1A （C ）-1A （D ）-2A 答案：B解题过程：根据上图列方程可知：()0316212=+⨯+++-I I I 即，解得：A I 1=。

3.图示电路中的电阻R 值可变，当它获得最大功率时，R 的值为：（ ）。

（2016年供配电专业基础第3题）（A ）2Ω （B ）4Ω （C ）6Ω （D ）8Ω答案：C解题过程：求戴维南等效电阻eq R 。

电压源短路，电流源开路，eq R 的等效电路如下图所示。

Ω=+=+⨯+=6426126122eq R 。

当eq R R =时，负载R 获得最大功率。

4.图示电路为线性无源网络，当V U S 4=，0=S I 时，V U 3=；当V U S 2=，A I S 1=时，V U 2-=；那么，当V U S 4=，A I S 4=时，U 为：（ ）。

（A ）-12V （B ）-11V （C ）11V （D ）12V5.图示电路中，线性有源二端网络的电阻R ，当Ω=3R 时，A I 2=；当Ω=1R ，A I 3=。

当电阻R 从有源二端网络获得最大功率时，R 的阻值为：（ ）。

（2016年供配电专业基础第5题）（A ）2Ω （B ）3Ω （C ）4Ω （D ）6Ω 答案：B解题过程：设题图中的线性有源网络等效为电压源S U 与电阻S R 的串联，则根据题意可得：()R R I U S S +=。
