《电子技能与实训》教案

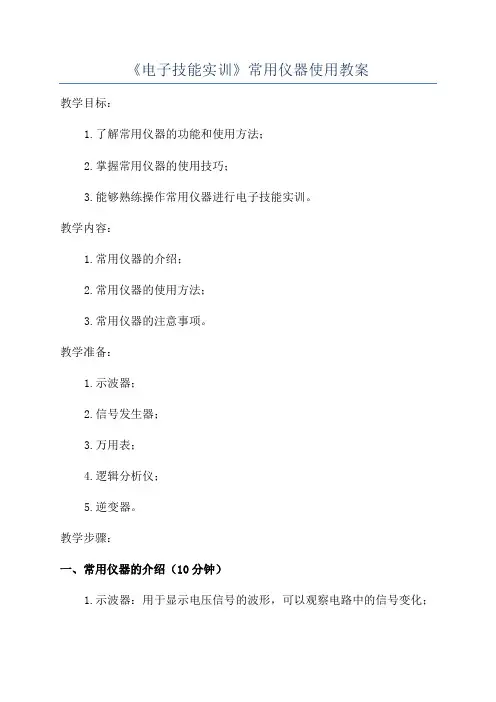

《电子技能实训》常用仪器使用教案教学目标：1.了解常用仪器的功能和使用方法；2.掌握常用仪器的使用技巧；3.能够熟练操作常用仪器进行电子技能实训。

教学内容：1.常用仪器的介绍；2.常用仪器的使用方法；3.常用仪器的注意事项。

教学准备：1.示波器；2.信号发生器；3.万用表；4.逻辑分析仪；5.逆变器。

教学步骤：一、常用仪器的介绍（10分钟）1.示波器：用于显示电压信号的波形，可以观察电路中的信号变化；2.信号发生器：用于产生不同频率和幅度的信号，用于测试电路的响应和性能；3.万用表：用于测量电路中的电压、电流、电阻等参数；4.逻辑分析仪：用于分析数字电路中的信号波形和逻辑关系；5.逆变器：用于将直流电转换为交流电，常用于电力系统中。

二、常用仪器的使用方法（30分钟）1.示波器的使用方法：a.连接示波器的探头到电路中的信号源；b.调节示波器的扫描频率和幅度，观察波形；c.根据波形的特点分析电路性能。

2.信号发生器的使用方法：a.设置信号发生器的频率和幅度；b.将信号发生器连接到待测电路中；c.观察电路的响应和性能。

3.万用表的使用方法：a.选择合适的测量范围；b.将测量引线连接到待测点；c.读取测量值并记录。

4.逻辑分析仪的使用方法：a.连接逻辑分析仪到数字电路中的信号源；b.设置逻辑分析仪的参数；c.分析信号波形和逻辑关系。

5.逆变器的使用方法：a.将直流电源连接到逆变器的输入端；b.调节逆变器的参数，将直流电转换为交流电；c.检查逆变器的输出波形和电压。

三、常用仪器的注意事项（15分钟）1.在使用仪器前，检查仪器是否正常；2.使用示波器时，注意调节扫描频率和幅度；3.使用信号发生器时，注意信号的频率和幅度；4.使用万用表时，注意选择合适的测量范围；5.使用逻辑分析仪时，注意信号的逻辑关系；6.使用逆变器时，注意输出波形和电压的稳定性。

四、实际操作（30分钟）1.对示波器进行实际操作，观察电路中的信号波形；2.使用信号发生器对电路进行测试，观察响应和性能；3.使用万用表测量电路中的电压、电流和电阻；4.使用逻辑分析仪分析数字电路中的信号波形和逻辑关系；5.使用逆变器将直流电转换为交流电，检查输出波形和电压。

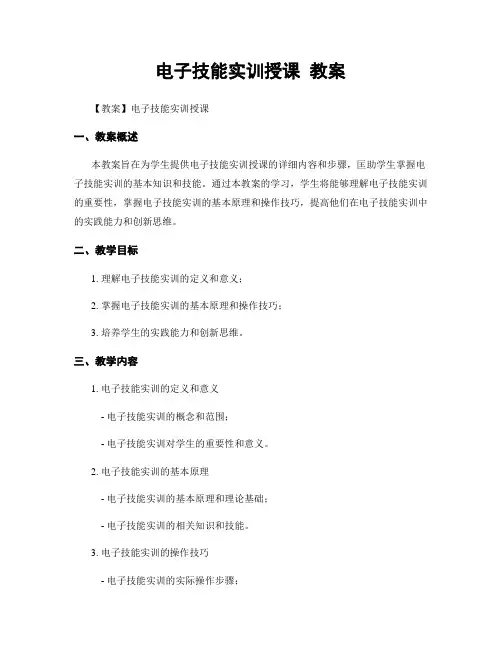

电子技能实训授课教案【教案】电子技能实训授课一、教案概述本教案旨在为学生提供电子技能实训授课的详细内容和步骤，匡助学生掌握电子技能实训的基本知识和技能。

通过本教案的学习，学生将能够理解电子技能实训的重要性，掌握电子技能实训的基本原理和操作技巧，提高他们在电子技能实训中的实践能力和创新思维。

二、教学目标1. 理解电子技能实训的定义和意义；2. 掌握电子技能实训的基本原理和操作技巧；3. 培养学生的实践能力和创新思维。

三、教学内容1. 电子技能实训的定义和意义- 电子技能实训的概念和范围；- 电子技能实训对学生的重要性和意义。

2. 电子技能实训的基本原理- 电子技能实训的基本原理和理论基础；- 电子技能实训的相关知识和技能。

3. 电子技能实训的操作技巧- 电子技能实训的实际操作步骤；- 电子技能实训中常见问题的解决方法。

四、教学步骤1. 导入- 通过介绍电子技能实训的重要性和意义，引起学生对本课程的兴趣和学习动力。

2. 理论讲解- 介绍电子技能实训的定义和范围，让学生了解电子技能实训的基本概念；- 介绍电子技能实训对学生的重要性和意义，激发学生对电子技能实训的热情。

3. 实践操作- 分步骤演示电子技能实训的操作过程，让学生了解电子技能实训的基本原理和操作技巧；- 给学生提供实际的电子技能实训案例，让学生进行实际操作，培养他们的实践能力。

4. 讨论与总结- 引导学生进行讨论，分享他们在电子技能实训中的经验和感悟；- 总结本节课的重点和难点，匡助学生加深对电子技能实训的理解和掌握。

五、教学评估1. 课堂表现评估- 观察学生在课堂上的学习态度和参预度，评估他们对电子技能实训的兴趣和理解程度。

2. 实践操作评估- 对学生进行电子技能实训的实际操作考核，评估他们的实践能力和操作技巧。

六、教学资源1. 课件和教材- 准备电子技能实训的相关课件和教材，便于学生理解和掌握教学内容。

2. 实验设备和材料- 提供必要的电子技能实训设备和材料，供学生进行实践操作。

中职《电子技能》课程万用表组装与调试实训课程教案第一章：万用表概述1.1 万用表的作用与种类1.1.1 作用：测量电压、电流、电阻等电学参数1.1.2 种类：模拟万用表、数字万用表、多功能万用表等1.2 万用表的组成与结构1.2.1 模拟万用表的组成：放大器、调制器、指示器等1.2.2 数字万用表的组成：微处理器、显示屏、接口等1.3 万用表的使用方法与注意事项1.3.1 使用方法：选择测量功能、调节测量范围、读取测量结果等1.3.2 注意事项：避免接触高压、防止万用表损坏等第二章：万用表组装2.1 组装工具与材料2.1.1 工具：螺丝刀、钳子、剪刀等2.1.2 材料：万用表主机、测量引线、电池等2.2 组装步骤2.2.1 打开万用表主机，了解内部结构2.2.2 连接测量引线：红表笔接正极，黑表笔接负极2.2.3 安装电池：按照说明书要求安装电池2.2.4 检查组装是否牢固：确保主机、引线、电池等连接正常第三章：万用表调试3.1 调试目的与方法3.1.1 目的：确保万用表准确测量电压、电流、电阻等参数3.1.2 方法：使用标准电阻、电压源、电流源等对万用表进行校准3.2 调试步骤3.2.2 连接调试设备：将标准电阻、电压源、电流源等与万用表连接3.2.3 调节测量范围：使万用表显示与标准设备一致的数值3.2.4 记录调试结果：将调试数据记录在教案上，以便后续参考第四章：万用表实际应用4.1 电压测量4.1.1 目的：测量电路中的电压值4.1.2 方法：选择电压测量功能，将万用表的两个表笔分别接在电路的两端4.1.3 注意事项：避免触电，确保测量范围正确4.2 电流测量4.2.1 目的：测量电路中的电流值4.2.2 方法：选择电流测量功能，将万用表串联在电路中4.2.3 注意事项：确保测量范围正确，避免损坏万用表4.3 电阻测量4.3.1 目的：测量电路中的电阻值4.3.2 方法：选择电阻测量功能，将万用表的两个表笔分别接在电阻两端4.3.3 注意事项：确保测量范围正确，避免测量误差5.2 评价：自我评价在实训过程中的表现，包括操作规范、测量准确性等5.3 改进：分析实训过程中存在的问题，提出改进措施，为后续实训奠定基础第六章：万用表的进阶应用6.1 电容测量6.1.1 目的：测量电路中的电容器值6.1.2 方法：选择电容测量功能，将万用表的两个表笔分别接在电容两端6.1.3 注意事项：确保测量范围正确，避免测量误差6.2 电感测量6.2.1 目的：测量电路中的电感值6.2.2 方法：选择电感测量功能，将万用表的两个表笔分别接在电感两端6.2.3 注意事项：确保测量范围正确，避免测量误差6.3 频率测量6.3.1 目的：测量电路中的频率6.3.2 方法：选择频率测量功能，将万用表的两个表笔分别接在电路的两端6.3.3 注意事项：确保测量范围正确，避免测量误差第七章：故障排查与分析7.1 常见故障类型7.1.1 短路故障7.1.2 开路故障7.1.3 接触不良故障7.1.4 电源故障7.2 故障排查方法7.2.1 直观法：观察电路现象，判断故障部位7.2.2 测量法：利用万用表测量电路中的电压、电流、电阻等参数，判断故障部位7.2.3 替换法：替换故障元件，判断故障部位7.3 故障分析与解决7.3.1 分析故障原因：了解电路原理，分析故障产生的可能原因7.3.2 解决故障：根据故障原因，采取相应措施解决问题第八章：项目实训8.1 实训项目一：组装数字万用表8.1.1 目的：掌握数字万用表的组装方法8.1.2 步骤：按照说明书进行组装8.1.3 注意事项：确保组装牢固，避免损坏设备8.2 实训项目二：测量电路中的电压、电流、电阻8.2.1 目的：掌握万用表在实际电路中的应用8.2.2 步骤：连接电路，选择相应测量功能，读取测量结果8.2.3 注意事项：确保测量范围正确，避免触电第九章：课程拓展9.1 了解其他类型万用表的特点与应用9.1.1 模拟万用表9.1.2 数字万用表9.1.3 多功能万用表9.2 学习万用表的维修与保养方法9.2.1 维修方法：了解万用表故障类型，掌握维修技巧9.2.2 保养方法：定期检查万用表，保持设备良好状态10.2 展望：了解电子技能领域的发展趋势，掌握新知识与技能，为今后的职业发展奠定基础10.3 建议：针对课程中的不足之处，提出改进建议，为后续课程提供参考重点和难点解析重点环节1：万用表的使用方法与注意事项补充和说明：在实际操作中，学生容易忽视注意事项，如不正确的操作可能导致万用表损坏或测量不准确。

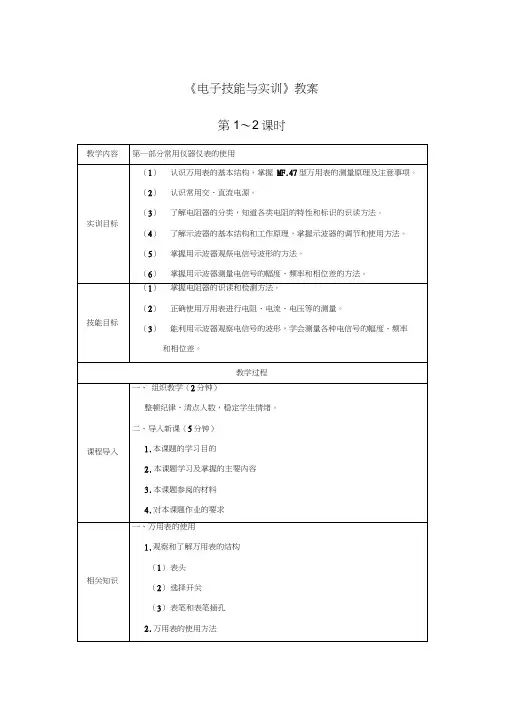

《电子技能与实训》教案第1〜2课时1）万用表使用前的做法2）万用表使用后的做法3.用万用表测量电压、电流和电阻1）测量直流电压（1）选择量程（2）测量方法（3）正确读数2）测量交流电压3）测量直流电流4）测量电阻4.相关元器件的识别和检测1）电阻的识别和检测（1）电阻的符号（2）电阻器的分类（3）电阻的型号命名（4）电阻的主要特性参数（5）电阻和电位器的检测2）发光二极管的识别和检测（1）发光二极管的外形及符号（2）发光二极管引脚的判别5.技能实训1）电阻识别及检测2）电位器的检测二、示波器的使用1.F示波器的基本结构2.示波器的功能介绍和使用方法1）双踪示波器面板介绍（1）电源和示波管部分第3〜4课时3）练习内容4）练习方法与步骤5）拆焊要求和注意事项二、贴片焊接练习及测试1.清点材料、认识元件1）贴片电阻（1）外观和规格（2）标识识读2）贴片排阻（8P4R）3）0805贴片电容4）贴片二极管5）贴片三极管6）贴片集成块（SO-14）7）贴片集成块（QFP442.焊接前的准备工作1）烙铁2）镊子3）助焊剂4）焊锡丝5）洗板水6）万用表7）放大镜3.贴片元件的焊接与安装1）焊接0805电阻2）焊接0603电阻3）焊接0805电容4）焊接0603贴片排阻5）焊接贴片二极管6）焊接贴片三极管第5〜6课时技能目标（5）变压器的分类及其外形（6）变压器的主要性能参数（7）变压器的检测4）二极管的识别和检测（1）二极管的结构与符号（2）二极管的特性（3）二极管的作用（4）二极管的分类（5）二极管的命名（6）二极管的主要参数（7）二极管的极性判别及测试5）集成稳压器（1）三端固定式集成稳压器（2）三端可调式集成稳压器6）元件清点及检测4.电路装配图5.电路装配与调试（1）安装要求（2）兀器件成形的工艺要求（3）元器件成形加工（4）调试二、助听器电路制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测（1）驻极体话筒（微型麦克风）（2）耳机（3）元件清点及检测4.电路装配图(1)布局时注意的事项(2)制作安装时的注意事项5.电路装配与调试(1)元器件的插装、焊接(2)兀器件成形的工艺要求(3)元器件成形加工(4)调试(5)调试注意事项三、无线话筒电路制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测1)电感线圈的识别与检测(1)电感的结构与符号(2)电感的功能(3)电感的分类(4)电感器的型号命名方法(5)电感的主要特性参数(6)电感的检测2)开关的识别和检测(1)开关的结构与符号(2)开关的分类及特点(3)开关的主要技术参数(4)开关的检测3)元件清点及检测4.电路装配图与印制版图5.制版、装配与调试(1)安装电路板的制作(2)装配（3）调试电路四.模拟“知了”声电路制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测1）扬声器的识别与检测（1）扬声器的分类及常见扬声器（2）扬声器的主要参数（3）扬声器的性能检测2）超薄的扬声器 --- 压电陶瓷蜂鸣器3）蜂鸣器的识别与检测（1）蜂鸣器简介（2）蜂鸣器的结构及工作原理（3）有源蜂鸣器和无源蜂鸣器4）元器件清点及检测4.电路装配图（在万能电路板中设计）5.电路装配与调试五.声控开关制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测1）继电器的识别与检测（1）继电器的符号、结构与外形（2）继电器的分类（3）继电器的型号命名方法（4）继电器的主要参数（5）继电器的简易测试2）元器件清点及检测4.电路装配图与印制版图第7〜8课时2.电路工作原理3.元器件选择、识别与检测（1）元器件的识别（2）元器件清点及检测4.电路装配图与印制版图5.制版、装配与调试（1）安装电路板的制作（2）装配（3）调试电路二、双声道音频放大器制作1.电路原理图2.电路工作原理（1）LM386的特点（2）LM386的引脚图（3）LM386的典型应用电路3.元器件选择、识别与检测4.电路装配图与印制版图5.制版、装配与调试（1）安装电路板的制作（2）装配（3）调试三.自动抽水机制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测4.电路装配图与印制版图5.制版、装配与调试（1）安装电路板的制作（2）装配(3)调试四.变音门铃制作1.电路原理图2.电路工作原理1)555时基电路的特点2)555时基电路的两种结构3)555电路工作原理和引脚功能(1)555电路的结构(2)引脚的功能(3)555定时器的功能表4)555集成电路的几种应用3.元器件选择、识别与检测4.电路装配图5.电路装配与调试(1)元器件的插装、焊接(2)兀器件成形的工艺要求(3)元器件成形加工(4)调试(引入仿真实验)(5)技能训练五.对讲门铃制作1.电路原理图2.电路工作原理1)原理分析(1)变音门铃及其放大电路(2)对讲电路2)相关器件介绍(1)TDA2822 的特点(2)方框图与引出端功能(3)应用电路第9〜10课时（1）LED数码管的符号与外形（2）LED数码管的结构与分类（3）LED数码管的内部结构和工作原理（4）LED数码管主要参数（5）LED数码管引脚的识别与检测2）锁存/七段译码/驱动器CD4511芯片（1）CD4511的特点（2）CD4511的引脚功能（3）CD4511的真值表3）优先编码器CD4532（1）CD4532的特点（2）CD4532的引脚功能（3）CD4532的内部结构框图及真值表4）六反相器CD4069（1）CD4069的特点（2）CD4069的引脚排列及功能框图（3）CD4069的内部结构框图5）元器件清点及检测4.电路装配图与印制版图5.制版、装配与调试（1）安装电路板的制作（2）装配（3）调整与测试6.常见故障与排除方法（1）无声报警（2）无光报警数字显示（3）无输入时数码管仍不消隐（4）无输入时有声报警7.技能实训二、简单按键式密码控制器电路制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测1）单向可控硅的识别与检测（1）晶闸管的结构及符号（2）晶闸管的特性及作用（3）晶闸管的分类（4）晶闸管的型号命名方法（5）晶闸管的主要特性参数（6）晶闸管的测量2）双向晶闸管的识别与检测（1）双向晶闸管的结构及符号（2）双向晶闸管的特性及作用（3）常见晶闸管的封装及外观（4）双向晶闸管的主要特性参数（5）双向晶闸管的测量3）单结晶体管的识别和检测（1）单结晶体管的符号与结构（2）单结晶体管的分类和作用（3）单结晶体管的封装及常见外观（4）单结晶体管的型号命名及其含义（5）单结晶体管的主要参数（6）单结晶体管的测量4）十进制计数器/脉冲分配器CD4017（1）常见外形及引脚功能（2）CD4017的逻辑功能5）元器件清点及检测4.电路装配图与印制版图5.制版、装配与调试（1）安装电路板的制作（2）装配（3）调试三、幸运轮盘制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测4.电路装配图与印制版图5.制版、装配与调试（1）安装电路板的制作（2）装配（3）调试四.路灯自动节能控制系统制作1.电路原理图2.电路工作原理3.元器件选择、识别与检测1）光敏电阻的识别与检测（1）光敏电阻的结构及符号（2）光敏电阻的分类（3）光敏电阻的主要参数（4）光敏电阻的工作原理（5）光敏电阻的检测2）与非门CD4011（1）外形及引脚图（2）内部电路与引脚功能（3）逻辑功能与真值表（4）MOS/CMO集成块在使用时的注意事项4.元器件清点及检测。

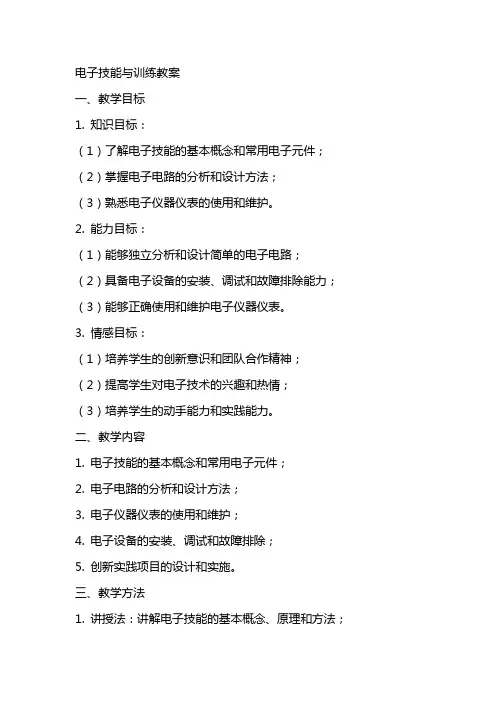

电子技能与训练教案一、教学目标1. 知识目标：（1）了解电子技能的基本概念和常用电子元件；（2）掌握电子电路的分析和设计方法；（3）熟悉电子仪器仪表的使用和维护。

2. 能力目标：（1）能够独立分析和设计简单的电子电路；（2）具备电子设备的安装、调试和故障排除能力；（3）能够正确使用和维护电子仪器仪表。

3. 情感目标：（1）培养学生的创新意识和团队合作精神；（2）提高学生对电子技术的兴趣和热情；（3）培养学生的动手能力和实践能力。

二、教学内容1. 电子技能的基本概念和常用电子元件；2. 电子电路的分析和设计方法；3. 电子仪器仪表的使用和维护；4. 电子设备的安装、调试和故障排除；5. 创新实践项目的设计和实施。

三、教学方法1. 讲授法：讲解电子技能的基本概念、原理和方法；2. 演示法：展示电子元件和电路的实物或模拟电路；3. 实践法：学生动手操作，进行电子设备的安装、调试和故障排除；4. 小组讨论法：学生分组讨论，共同完成创新实践项目。

四、教学环境1. 教室环境：配备电子黑板、投影仪等教学设备；2. 实验室环境：配备电子元件、电路板、仪器仪表等实验设备；3. 网络环境：提供在线学习资源和交流平台。

五、教学评价1. 过程评价：观察学生在课堂上的参与程度、提问回答情况、动手操作能力等；2. 结果评价：评估学生的课后作业、实验报告、创新实践项目等；3. 综合评价：结合过程评价和结果评价，对学生的知识掌握、能力培养和情感态度进行综合评价。

六、教学资源1. 教材：选用权威、实用的电子技能教材；2. 课件：制作精美、清晰的电子课件；3. 实验器材：提供各种电子元件、电路板、仪器仪表等实验器材；4. 在线资源：推荐优秀的学习网站、论坛和视频教程；5. 软件工具：使用电路设计软件、编程软件等辅助教学。

七、教学安排1. 课时：共计32课时，每课时45分钟；2. 课程结构：理论教学与实践教学相结合，比例为1:1；3. 教学进度：按照教材和教学大纲进行教学，适时调整；4. 实践环节：安排8次实验课，每次2课时；5. 创新实践项目：安排4次课时的实践活动，学生自主选题、设计、实施。

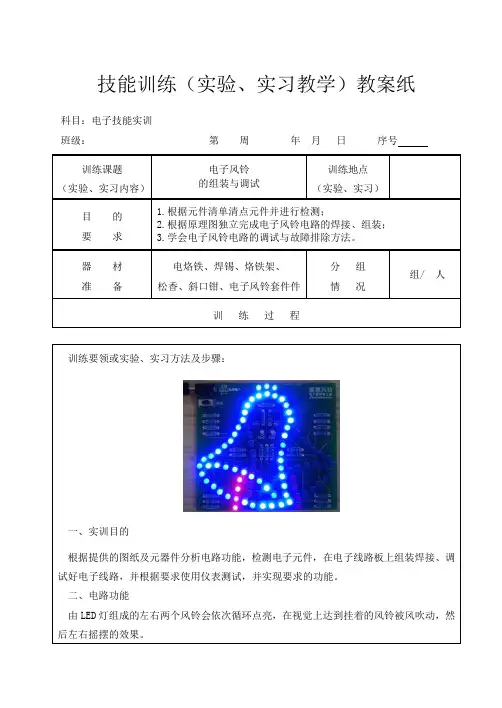

技能训练（实验、实习教学）教案纸
科目：电子技能实训
班级：第周年月日序号
训练要领或实验、实习方法及步骤：
一、实训目的
根据提供的图纸及元器件分析电路功能，检测电子元件，在电子线路板上组装焊接、调试好电子线路，并根据要求使用仪表测试，并实现要求的功能。

二、电路功能
由LED灯组成的左右两个风铃会依次循环点亮，在视觉上达到挂着的风铃被风吹动，然后左右摇摆的效果。

巡回指导过程：
电路装配的原则：
（1）从小到大，从低到高
（2）先装低矮，耐热元器件
（3）电容，三级管等元器件安装时，引线不宜过长，否则降低元器件稳定性，也不宜过短，以免焊接时过热损坏元器件。

训练（实验实习）小节：
一、电子风铃原理图：
二、实施过程：
1.打开元件包，清点元件；
2.根据电路原理图用万用表对元件进行测试；
3.清除元器件引脚表面的氧化层；
4.元器件的引脚整形成型处理；
5.按工艺要求确定元器件的安装循序；
6.元器件的焊接、调试与组装。

技能训练（实验、实习教学）教案纸 科目：电子技能实训班级：19电子 第 周 年 月 日 序号训练要领或实验、实习方法及步骤：一、常用电阻的识读1.贴片电阻、水泥电阻及电位器识读直标法一般用数字和单位符号直接标称电阻值并标注在电阻器上；2.色环电阻识读色标法是用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差注意事项：指针式万用表、数字式万用表利用欧姆档测量电阻的方法有差异：将量程转换开关置于电阻挡（Ω）合适的量程。

电阻挡的量程有 R×1、R×10、R×100、R×1 k、R×10 k等，测量前首先根据预估的被测电阻值，选择合适的量程。

巡回指导过程：电解电容器是有极性的，使用时要区分正、负极，可通过直观法识别电解电容的正负极。

(a)外壳标注识别 (b)引线长短识别训练（实验实习）小节：一、电阻的识别与测量二、电解电容的极性判别1.直观法2.指针式万用表测量法二、电容器的质量检测将万用表的表笔分别接在电容器的引脚上：1.表笔刚接触的瞬间，万用表指针即向右偏转较大幅度，接着缓慢向左回归无穷大刻度处。

然后对电容器放电，将红黑表笔对调，万用表指针将重复上述摆动现象。

则说明电容器质量很好。

2.如果万用表指针不动，则说明电容器内部断路，或者电容器容量太小，充放电电流太小，不足以让指针偏转。

3.如果万用表的指针向右偏转到零刻度后，不再向左回归，则说明电容器内部短路。

4.如果万用表的指针不能回归到无穷大刻度，而是停在阻值小于500kΩ的刻度处，则说明电容漏电严重。

这时指针所指处的电阻值即该电容的漏电阻值。

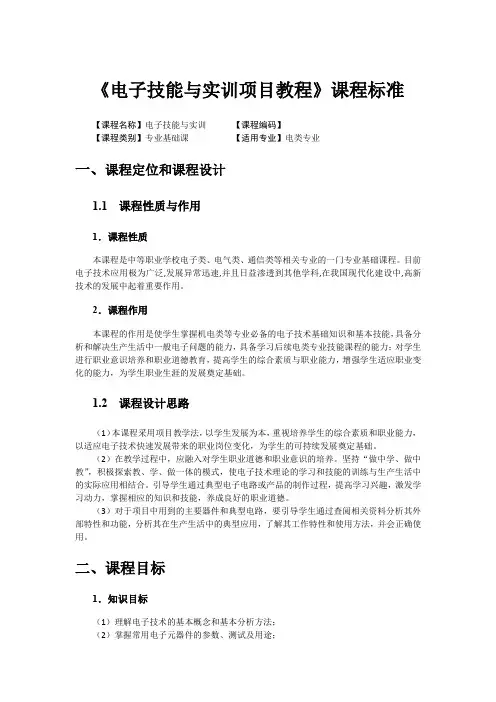

《电子技能与实训项目教程》课程标准【课程名称】电子技能与实训【课程编码】【课程类别】专业基础课【适用专业】电类专业一、课程定位和课程设计1.1 课程性质与作用1．课程性质本课程是中等职业学校电子类、电气类、通信类等相关专业的一门专业基础课程。

目前电子技术应用极为广泛,发展异常迅速,并且日益渗透到其他学科,在我国现代化建设中,高新技术的发展中起着重要作用。

2．课程作用本课程的作用是使学生掌握机电类等专业必备的电子技术基础知识和基本技能，具备分析和解决生产生活中一般电子问题的能力，具备学习后续电类专业技能课程的能力；对学生进行职业意识培养和职业道德教育，提高学生的综合素质与职业能力，增强学生适应职业变化的能力，为学生职业生涯的发展奠定基础。

1.2 课程设计思路（1）本课程采用项目教学法，以学生发展为本，重视培养学生的综合素质和职业能力，以适应电子技术快速发展带来的职业岗位变化，为学生的可持续发展奠定基础。

（2）在教学过程中，应融入对学生职业道德和职业意识的培养。

坚持“做中学、做中教”，积极探索教、学、做一体的模式，使电子技术理论的学习和技能的训练与生产生活中的实际应用相结合。

引导学生通过典型电子电路或产品的制作过程，提高学习兴趣，激发学习动力，掌握相应的知识和技能，养成良好的职业道德。

（3）对于项目中用到的主要器件和典型电路，要引导学生通过查阅相关资料分析其外部特性和功能，分析其在生产生活中的典型应用，了解其工作特性和使用方法，并会正确使用。

二、课程目标1．知识目标（1）理解电子技术的基本概念和基本分析方法；（2）掌握常用电子元器件的参数、测试及用途；（3）掌握基本电子电路的工作原理、结构、用途及性能特点；（4）掌握常用设备、器件的特性和应用范围及途径；（5）掌握基本逻辑电路的原理、结构、用途；（6）会分析和设计一些简单的组合电路和时序电路；（7）掌握手工焊接的基本知识。

2．能力目标（1）能正确使用常用电子仪器仪表；（2）能阅读和分析典型的电路原理图及设备的电路方框图；（3）具有借助手册等工具书和设备铭牌、产品说明书、产品目录等资料，查阅电子元器件及产品有关数据、功能和使用方法的能力；（4）能识别和检测常用电子元件；（5）初步具有识读电路图、简单电路印制板和分析分析常见电子电路的能力；（6）具备制作和调试常用电子线路及排除简单故障的能力；（7）初步具有运用电子技术知识和工程应用方法解决生产生活中相关实际电子问题的能力。

《电工电子技术与技能实训指导》电子教案第一章：电工电子技术基础1.1 电路的概念与基本元素电路的定义电路的基本元素：电源、开关、导线、电阻、电容、电感1.2 电压、电流和电阻电压的概念与测量电流的概念与测量电阻的概念与测量1.3 欧姆定律欧姆定律的内容电阻的计算电压和电流的关系第二章：电工元件2.1 电阻电阻的种类电阻的测量电阻的应用2.2 电容电容的种类电容的测量电容的应用2.3 电感电感的种类电感的测量电感与应用第三章：基本电路分析3.1 串联电路串联电路的特点串联电路的分析方法串联电路的应用3.2 并联电路并联电路的特点并联电路的分析方法并联电路的应用3.3 混联电路混联电路的特点混联电路的分析方法混联电路的应用第四章：电子技术基础4.1 半导体器件二极管晶体管场效应晶体管4.2 放大电路放大电路的基本原理放大电路的分类放大电路的应用4.3 数字电路数字电路的基本概念逻辑门电路触发器电路第五章：电子技术应用5.1 电源电路电源电路的分类电源电路的设计方法电源电路的应用5.2 信号处理电路信号处理电路的分类信号处理电路的设计方法信号处理电路的应用5.3 控制电路控制电路的分类控制电路的设计方法控制电路的应用第六章：电工测量技术6.1 电工测量仪器仪表电压表、电流表、钳形表电能表、功率因数表兆欧表、万用表6.2 测量方法与测量误差测量方法测量误差的概念与分类减小测量误差的方法6.3 电工测量实验电压、电流的测量电阻、电容、电感的测量功率、电能的测量第七章：低压电器与控制电路7.1 低压电器开关保护器接触器继电器7.2 控制电路设计基础控制电路的基本环节控制电路的设计方法控制电路的安装与调试7.3 典型控制电路简单的控制电路顺序控制电路复杂控制电路第八章：电气设备与保护8.1 电动机电动机的种类与结构电动机的工作原理电动机的选用与安装8.2 变压器变压器的种类与结构变压器的工作原理变压器的选用与安装8.3 电气设备的保护短路保护过载保护漏电保护第九章：电子技能训练9.1 焊接技术焊接工具与材料焊接方法与技巧焊接质量的判断9.2 电路板设计电路板的设计原则电路板的布局与布线电路板的加工与制作9.3 电子产品装调电子产品的装接电子产品的调试电子产品的维修第十章：综合训练与实践10.1 电工电子技术综合训练设计并实现一个简单的电路分析并解决电路中出现的问题提高电路的性能与可靠性10.2 电工电子技术实践项目设计一个低压控制电路安装与调试一个电气设备进行一个电子产品的装调与维修10.3 电工电子技术竞赛与创新参加电工电子技术竞赛开展电工电子技术创新项目培养电工电子技术能力与创新精神第十一章：通信原理与技术11.1 通信系统的基本概念通信系统的组成通信系统的分类通信系统的基本参数11.2 模拟通信技术模拟通信系统的原理调制与解调技术信道编码与解码技术11.3 数字通信技术数字通信系统的原理数字调制与解调技术信道编码与解码技术第十二章：现代电子技术应用12.1 微电子技术微处理器微控制器集成电路12.2 计算机网络技术计算机网络的组成与分类网络协议与通信协议网络设备与网络架构12.3 物联网技术物联网的基本概念物联网的架构与技术组成物联网的应用领域第十三章：电力电子技术13.1 电力电子器件晶闸管变频器整流器13.2 电力电子电路与应用电力电子电路的原理与特点电力电子电路的设计与分析电力电子电路的应用实例13.3 电力电子技术的应用领域电力系统交通运输工业生产第十四章：实验与实践指导14.1 实验设计与方法实验目的与要求实验设计与步骤实验数据的处理与分析14.2 实践操作与技能培养实践操作的注意事项实践技能的培养与提高实践项目的选择与实施实验报告的格式与内容实验与实践报告的评估与反馈第十五章：电工电子技术的发展趋势15.1 电工电子技术的发展历程电工电子技术的发展阶段电工电子技术的重要成果电工电子技术的影响与贡献15.2 电工电子技术的现状与挑战电工电子技术在各领域的应用电工电子技术面临的问题与挑战电工电子技术的创新与发展方向15.3 电工电子技术的未来展望新型电工电子技术的预测与展望电工电子技术对未来的影响与变革电工电子技术在人类社会发展中的作用与地位重点和难点解析重点：电工电子技术的基本概念、基本元件、基本电路分析、电子技术基础、电子技术应用、电工测量技术、低压电器与控制电路、电气设备与保护、电子技能训练、通信原理与技术、现代电子技术应用、电力电子技术、实验与实践指导、电工电子技术的发展趋势。

中职《电子技能》课程万用表组装与调试实训课程教案一、实训目的和要求1. 实训目的（1）了解万用表的构造、原理及功能；（2）学会使用万用表进行基本测量；（3）掌握万用表的组装方法和调试技巧；（4）培养学生动手操作能力和团队协作精神。

2. 实训要求（1）理论知识：掌握万用表的基本原理、功能及使用方法；（2）操作技能：能够独立完成万用表的组装和调试；（3）安全意识：严格遵守实训规程，确保人身和设备安全。

二、实训内容与步骤1. 实训内容（1）万用表的组装：包括表头、测量电路、转换开关等部分的组装；（2）万用表的调试：包括测量准确度、功能完整性等方面的调试。

2. 实训步骤步骤1：了解万用表的构造和原理（1）介绍万用表的主要部件及其作用；（2）讲解万用表的工作原理。

步骤2：学习万用表的使用方法（1）演示万用表的使用操作；（2）练习使用万用表进行基本测量。

步骤3：万用表的组装（1）分组进行组装练习；（2）检查组装质量，确保组装正确。

步骤4：万用表的调试（1）检查组装后的万用表功能；（2）调试测量准确度，确保功能正常。

步骤5：总结与评价（1）总结实训收获；（2）评价实训效果。

三、实训器材与工具1. 实训器材（1）万用表主机；（2）表头；（3）测量电路；（4）转换开关；（5）连接线；（6）测试元件。

2. 工具（1）螺丝刀；（2）剥线钳；（3）镊子；（4）放大镜。

四、实训注意事项1. 操作前，确保设备、工具齐全，完好；2. 操作过程中，严格遵守安全规程，佩戴好个人防护用品；3. 组装和调试过程中，避免触电、短路等安全事故；4. 实训结束后，及时整理工具、设备，清理现场。

五、实训评价1. 理论知识测试：考察对万用表原理、功能的掌握；2. 操作技能评价：评价组装速度、准确性及调试效果；3. 团队协作评价：评价学生在实训过程中的团队协作能力。

六、实训拓展与练习1. 实训拓展（1）学习其他类型万用表的使用方法；（2）了解万用表在电子制作和维修中的应用；（3）探讨万用表的技术发展趋势。

电子技能实训教案教案标题：电子技能实训教案教学目标：1. 了解电子技能的基本知识和技能要求。

2. 掌握基本的电子技能实训操作方法。

3. 提高学生的动手能力和实际操作能力。

教学内容：1. 电子技能的基本概念和原理。

2. 电子元件的识别和使用。

3. 电路板的焊接和组装。

4. 电子设备的调试和维护。

教学步骤：1. 导入：通过展示一些常见的电子设备和元件，引起学生对电子技能的兴趣。

2. 知识讲解：介绍电子技能的基本知识和技能要求，包括电子元件的种类和功能，电路板的组成和工作原理等。

3. 操作演示：老师进行电子元件的识别和使用演示，以及电路板的焊接和组装演示，让学生了解实际操作方法。

4. 学生实践：学生分组进行电子技能实训操作，包括识别和使用电子元件，进行简单的电路板焊接和组装，以及进行电子设备的调试和维护。

5. 总结反思：学生对实训过程进行总结和反思，老师进行评价和指导，帮助学生提高实际操作能力。

教学评估：1. 学生的实训操作表现。

2. 学生对电子技能知识的掌握程度。

3. 学生对实训过程的总结和反思能力。

教学资源：1. 电子元件和电路板。

2. 实训工具和设备。

3. 电子技能教材和参考资料。

教学建议：1. 鼓励学生多进行实际操作，提高动手能力。

2. 注重实训过程中的安全教育，避免意外发生。

3. 鼓励学生进行实训过程的总结和反思，加深对电子技能的理解和掌握。

通过以上教案的设计和实施，学生将能够全面了解电子技能的基本知识和技能要求，掌握基本的电子技能实训操作方法，提高动手能力和实际操作能力。

中职电工技能实训电子教案实用一、教学目标1.理解并掌握电子元件的识别与检测方法。

2.学会使用万用表进行基本测量。

3.掌握简单电路的组装与调试。

4.培养学生的动手能力和团队协作精神。

二、教学内容1.电子元件的识别与检测2.万用表的使用3.简单电路的组装与调试三、教学过程1.导入同学们，大家好！今天我们要进行的是中职电工技能实训课程。

在这个课程中，我们将学习电子元件的识别与检测、万用表的使用以及简单电路的组装与调试。

希望大家能够积极参与，充分发挥自己的动手能力。

2.电子元件的识别与检测（1）我们来了解一下常见的电子元件，如电阻、电容、电感、二极管、三极管等。

（2）我们学习如何使用万用表检测这些电子元件。

（3）同学们分组进行实践，每人测量一种电子元件，记录测量结果。

3.万用表的使用（1）介绍万用表的结构和功能，如电压档、电流档、电阻档等。

（2）演示如何使用万用表进行电压、电流和电阻的测量。

（3）同学们分组进行实践，测量电源电压、电流和电阻。

4.简单电路的组装与调试（1）讲解简单电路的组成，如电源、开关、导线、负载等。

（2）演示如何组装一个简单的电路。

（3）同学们分组进行实践，组装一个简单的电路，并进行调试。

5.实践操作（1）同学们分组进行实践，将所学知识运用到实际操作中。

（2）每组选出一个代表，进行成果展示。

（3）老师对每组的表现进行点评，指出优点和不足。

（1）回顾本节课所学内容，同学们谈谈自己的收获。

（3）布置课后作业，巩固所学内容。

四、课后作业1.列出你所认识的电子元件，并简要说明其功能。

2.用万用表测量家中电源的电压和电流。

3.组装一个简单的电路，并描述其工作原理。

五、教学反思本节课通过讲解、演示和实践操作，使同学们掌握了电子元件的识别与检测、万用表的使用以及简单电路的组装与调试。

在教学过程中，同学们积极参与，动手能力得到了锻炼。

但在实践操作环节，部分同学对电路原理理解不够深入，需要加强课后辅导。

《电子实训教案》课件第一章：电子实训基础知识1.1 实训目的与要求让学生了解电子实训的基本目的和要求培养学生动手能力和实际操作技能1.2 实训安全知识介绍实训场所的安全规定讲解实训过程中可能遇到的安全问题及解决方法1.3 实训工具与设备介绍实训中所使用的工具和设备演示工具和设备的使用方法及注意事项第二章：电子元器件的认识与检测2.1 电阻的认识与检测讲解电阻的种类、符号、单位及作用演示电阻的检测方法2.2 电容的认识与检测讲解电容的种类、符号、单位及作用演示电容的检测方法2.3 电感的认识与检测讲解电感的种类、符号、单位及作用演示电感的检测方法第三章：焊接技术3.1 焊接工具与材料介绍焊接工具和材料的种类及用途演示焊接工具的使用方法及注意事项3.2 焊接方法与技巧讲解焊接的基本方法和技巧演示焊接过程及注意事项3.3 焊接质量的判断与改进介绍焊接质量的判断标准分析焊接中可能出现的问题及解决方法第四章：电子电路图的识读与分析4.1 电子电路图的基本元素讲解电子电路图的线路符号及含义分析电子电路图的组成结构4.2 电子电路图的识读方法介绍电子电路图的识读步骤及技巧演示电子电路图的识读过程4.3 电子电路图的分析方法讲解电子电路图的分析步骤及方法分析实际电子电路图的工作原理第五章：简单电子电路的安装与调试5.1 电路板的设计与制作讲解电路板的设计原则及方法演示电路板的制作过程5.2 电子电路的安装与调试讲解电子电路的安装步骤及注意事项演示电子电路的调试方法及技巧5.3 电路故障的检测与排除介绍电路故障的种类及原因分析电路故障的检测方法及排除技巧第六章：数字电路基础6.1 数字电路概述介绍数字电路的基本概念、特点和应用讲解数字电路的基本组成部分6.2 逻辑门电路讲解与门、或门、非门等基本逻辑门电路的原理和功能演示逻辑门电路的实现和应用6.3 组合逻辑电路介绍组合逻辑电路的设计方法讲解译码器、多路选择器、算术逻辑单元等组合逻辑电路的原理和应用第七章：时序逻辑电路7.1 时序逻辑电路概述介绍时序逻辑电路的基本概念和特点讲解时序逻辑电路的组成部分7.2 触发器讲解基本触发器（如RS触发器、D触发器、JK触发器等）的原理和功能演示触发器的实现和应用7.3 计数器介绍计数器的基本原理和分类讲解同步计数器、异步计数器等计数器的原理和应用第八章：模拟电路设计8.1 放大电路讲解放大电路的基本原理和分类介绍放大电路的设计方法和步骤8.2 滤波电路介绍滤波电路的基本原理和分类讲解滤波电路的设计方法和应用8.3 振荡电路讲解振荡电路的基本原理和分类介绍振荡电路的设计方法和应用第九章：电子电路仿真与实践9.1 电子电路仿真软件介绍介绍常见的电子电路仿真软件（如Multisim、Proteus等）的功能和操作方法演示电子电路仿真软件的使用过程9.2 电子电路仿真实践利用仿真软件进行电子电路的仿真实验分析实验结果，验证电路的功能和性能9.3 实际操作实践安排学生进行实际操作实践，完成预定的电子电路制作和调试任务指导学生解决实际操作过程中遇到的问题引导学生反思在电子实训过程中的不足和需要改进的地方10.2 电子实训评价对学生的电子实训成果进行评价给出评价结果和建议，以促进学生的进一步学习和提高重点和难点解析重点环节1：实训安全知识学生需要掌握实训场所的安全规定，以保证自身和他人的安全。

电子实训教案(推荐5篇)[修改版]
教案一: 《电子实训教案》
这份教案旨在帮助学生通过电子实训课程，提高他们的实践技
能和解决问题的能力。

教案包括了具体的实训项目和步骤，以及评
估和反馈的指导。

教案二: 《电子实训教学策略》
这份教案介绍了一些有效的电子实训教学策略，包括实验设计、团队合作和实践能力培养。

通过这些策略的应用，学生可以更好地
理解和应用所学知识。

教案三: 《电子实训教学资源》
这份教案提供了一些优质的电子实训教学资源，包括模拟软件、实验器材和实验指导书。

这些资源将帮助学生在实践中掌握相关技能。

教案四: 《电子实训评估方法》
这份教案介绍了一些常用的电子实训评估方法，包括实验报告、实考核和项目展示。

通过这些评估方法，教师可以全面了解学生的
实训成果并进行评价。

教案五: 《电子实训教学案例》
这份教案涵盖了一些电子实训教学案例，展示了实训课程在不
同领域的应用。

通过研究这些案例，学生可以拓宽实训知识的应用
范围。

以上是五份推荐的电子实训教案，它们将为教师和学生提供有
价值的教学资源和指导，帮助学生提升实践能力和解决问题的能力。

《电子技能实训》常用仪器使用教案电子技能实训是电子专业学生们提升实践操作能力、培养专业技能的重要一环。

在实际的实训过程中，仪器的使用是必不可少的一部分。

本文将针对《电子技能实训》中常用仪器的使用进行详细教案设计，帮助学生掌握仪器操作的基本技能。

教案一：示波器的使用教学目标：学生能够熟练掌握示波器的操作方法，正确使用示波器进行信号的测量和分析。

教学步骤：1.理论讲解a.示波器的作用和基本组成部分介绍；b.示波器的常用测量参数和功能介绍；c.示波器的使用注意事项和安全知识讲解。

2.示波器的基本操作方法演示a.示波器的开关操作；b.示波器屏幕的亮度、对比度调节；c.示波器的水平和垂直扫描控制；d.示波器触发控制和触发方式选择；e.示波器的测量参数设置。

3.示波器操作实践a.学生根据指导书的要求，使用示波器测量给定电路板上的信号波形；b.学生互相交流、讨论并互相检查仪器设置的正确性；c.学生将测量到的信号波形记录在实验报告中，并进行简单的分析。

4.示波器的其它功能实践a.示波器的存储功能的使用；b.示波器的自动测量功能的使用；c.示波器的特殊功能的使用。

教案二：万用表的使用教学目标：学生能够准确、灵活地使用万用表进行电路和元器件的测量，能够正确分析和判断测量结果。

教学步骤：1.理论讲解a.万用表的构造和测量原理；b.万用表的使用注意事项和安全知识讲解；c.万用表的常见测量范围和功能介绍。

2.万用表的基本操作方法演示a.万用表的开关和旋钮的作用介绍；b.万用表的测量量程和测量档位选择；c.万用表插头的正确使用方法；d.万用表的零位调零和内阻校对方法。

3.万用表的测量实践a.学生根据指导书的要求，使用万用表测量给定电路中的电压、电流、电阻等参数；b.学生互相交流、讨论并互相检查仪器操作的正确性；c.学生将测量到的数据记录在实验报告中，并进行简单的分析。

4.万用表的特殊测量实践a.使用万用表测量不同类型元器件的参数，如电感、电容等；b.使用万用表进行连续测量；c.根据实验要求，学生自主设计并完成相关实验。

电子技能实训授课教案（课日教案）
电子技能实训授课教案（课日教案）
电子技能实训授课教案（首页）
电子技能实训授课教案（课日教案）
讲授指导：
见教案内容。

重、难点：
见教案内容中★。

示范指导：对电阻、电容、电感的识别与检测的重难点进行演示。

巡回指导：
纠正、指导学生在实训过程中的错误，并解答其疑点、难点。

三、任务准备★
1.工作原理图识读
通过音频线将MP3、MP4等设备的左、右两路音频信号输入到立体
声盘式电位器的输入端，2路音频信号再分别经过经过R1、C1、R4、C4
耦合到功率放大集成电路D2822的输入端6、7脚，经过IC1（D2822）
内部功率放大后由其1、3脚输出经过放大后的音频信号以推动左、右两
路扬声器工作。

电路中的发光二极管LED起电源通电指示作用。

拨动开
关K1可以控制电源的开或关。

直流电源插座DC起电路可以外接电源的
作用。

电位器VOL是用来控制音量的大小。

四、项目实训★★
实训名称：声光控楼道灯电路的制作、调试与检测
（1）设备及工量具
设备及工具：万用表（指针式、数字式）、镊子、螺丝刀
元器件：苹果外观电脑小音箱套件
（2）实训过程
步骤1 识别清点元器件
步骤2 识读印刷电路板
步骤3 印刷电路板的焊接
（1）焊接电阻器
（2）焊接电位器
讲授、模
拟、图示与
示范结合
启发、引
导、分析细
致
电子技能实训第11页。
