平米救灾帐篷参数公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]济南齐鲁帆布帐篷有限公司30㎡救灾帐篷参数一、帐篷架管1、所有帐篷框架采用直径38mm无缝钢管，壁厚为1.2mm。
2、配件为三通四通，采用直径为42mm无缝钢管，壁厚为1.4mm。
3、拉紧框架采用的钢丝绳为直径5mm。
配有花兰螺丝。
整套框架接口处都配有弹豆，以备固定框架使用。
框架和配件表面做军绿色喷塑处理。
二、帐篷布料1、帐篷顶布和围布外帐为420D草绿色牛津布。
特点：具有手感轻柔，悬垂度强等特点。
经过涂层工艺处理后，防水性能更强。
无气味，无毒环保，防水好。
克重为350g/㎡，防水系数为大于等于3000立方厘米。
2、帐篷顶布外帐为3*3或4*4加密有机硅布。
特点：轻，柔软，透气性好。
布料等经线纬线以股数为准。
幅宽一般为1.5米-2米。
纱支为21支纱。
3*3加密有机硅的密度：经线58g，纬线28g。
克重为320g/㎡。
厚度约0.7mm。
4*4加密有机硅的密度：经线60g，纬线30g，克重为500g/㎡。
厚度约0.8mm。
3、帐篷棉毡为500g/㎡的白色针织棉。
为环保棉，无气味，保温。
4、帐篷内帐为170D塔夫绸，白色。
5、帐篷固定配件为顶部圆孔型地钉，地钉长度为30cm。
配有直径为6-8mm直径的拉绳。
6、帐篷地布为橡塑帆布，防水耐磨。
使用寿命较长。
7、整套帐篷包装均为420D牛津布制作。
包装外面为编织袋。
整套帐篷带有50mm*60mm的窗户共4个，带有纱窗和透明玻璃纸。
在宽度上开门，门宽80cm。
帐篷顶布和围布的连接处采用魔术粘扣连接，并配有固定环，拉绳。
民政部关于批准发布《12平方米救灾专用单帐篷》行业标准的通知文章属性•【制定机关】民政部•【公布日期】2001.04.11•【文号】民发[2001]87号•【施行日期】2001.07.01•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文民政部关于批准发布《12平方米救灾专用单帐篷》行业标准的通知(民发[2001]87号2001年4月11日) 各省、自治区、直辖市民政厅(局)：兹批准《12平方米救灾专用单帐篷》为推荐性行业标准，并予以发布。
标准编号和名称如下：MZ／T 011－2001《12平方米救灾专用单帐篷》。
该项标准从2001年7月1日起实施。

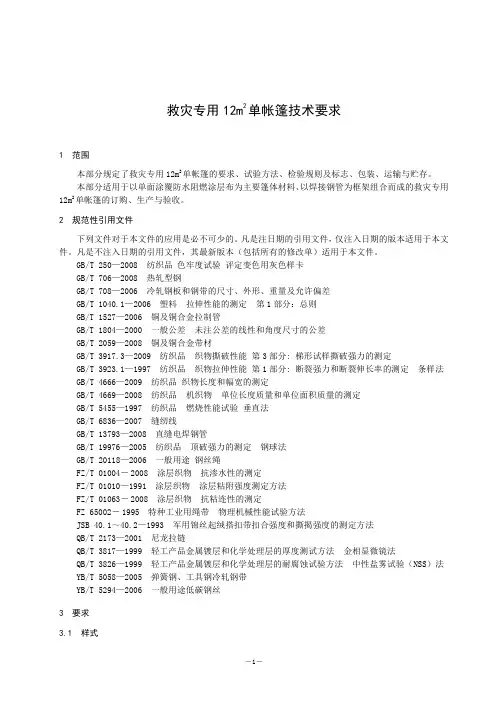

12平方米救灾专用单帐篷(12平方米 Tent for Disaster Relief)MZ／T 011－2001前言本标准对12平方米救灾专用单帐篷的样式规格、技术要求作出了明确规定，使救灾专用单帐篷的生产与验收有了依据。
本标准的附录A、附录B和附录C都是标准的附录。
本标准由民政部人事教育司归口管理，授权主要起草单位民政部救灾救济司负责具体解释。
本标准起草单位：民政部救灾救济司、中国人民解放军总后勤部军需生产技术研究所。
本标准主要起草人：崔秀敏、李本公、朱存芳、田国力、阎志壮、张晓宁、韩煜皎、高军、李成。
1 范围本标准规定了救灾专用单帐篷的样式规格、技术要求、试验方法、检验规则及标志、包装、运输与贮存。
本标准适用于以防水阻燃化纤篷布为主要材料制作的救灾专用单帐篷的生产与检验。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 250－1995 评定变色用灰色样卡GB 1270－1979 漆膜附着力测定法GB／T 3092－1993 低压流体输送用焊接钢管GB／T 3923．1－1997 纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法GB／T 4669－1997 机织物单位长度质量和单位面积质量的测定GB／T 4744－1997 纺织织物抗渗水性测定静水压试验GB／T 5455－1997 纺织品燃烧性能试验垂直法GB／T 6543－1986 瓦楞纸箱GB／T 6836－1997 涤纶缝纫线JSB 39－1993 军用锦丝起绒搭扣带JSB 40．1～40．2－1993 军用锦丝起绒搭扣带扣合强度和撕揭强度的测定方法QB／T 2173－1995 螺旋拉链QB／T 3811－1999 塑料打包带QB／T 3817－1999 轻工产品金属镀层和化学处理层的厚度测试方法金相显微法QB／T 3826－1999 轻工产品金属镀层和化学处理层的耐盐雾试验方法中性盐雾试验(NSS)法3 技术要求3．1 样式单帐篷底部为长方形，两坡为起脊式直立墙，两端山墙各开一个门，两侧墙各开窗户两个，其样式见图1。
30平米救灾帐篷参数救灾帐篷是一种用于紧急救援和灾后救助的临时居住设施，为受灾地区的灾民提供庇护和保护。
在面对自然灾害或人工灾害时，救灾帐篷可以迅速建立，并提供生活所需的基本设施。
以下是关于30平米救灾帐篷的一些参数，以及其在救灾工作中的应用。
一、尺寸与结构1.外形尺寸：救灾帐篷通常采用长方形结构，尺寸为30平米，为便于携带和快速建立，帐篷通常分为几个标准尺寸的模块。
2.高度：救灾帐篷的高度一般为2.6米至3米，以提供足够的空间供居民活动、休息和储物使用。
3.材料：救灾帐篷通常采用耐用的防水、防风和防紫外线材料制成，如聚乙烯或聚酯纤维。
4.骨架：救灾帐篷的骨架通常由耐用的金属杆和支撑杆构成，以提供帐篷结构的稳定性和防护能力。
二、功能与特点1.快速建立：救灾帐篷的特点之一是快速搭建，通常只需要几人合作，几分钟或几十分钟即可完成帐篷的建立，因此适用于紧急救援和快速响应的场合。
2.可移动性：救灾帐篷通常可以轻松分解和折叠，方便携带和运输，适用于一些偏远地区或需要灵活布局的救援任务。
3.舒适性：救灾帐篷通常具有良好的通风性和隔热性能，以适应各种气候条件。
同时，帐篷内部可以布置床铺、灯光和储物等设施，提高居民的生活舒适度。
4.安全性：救灾帐篷通常具有防水、防风和防火等功能，以确保居民的人身安全和财产安全。
三、应用领域1.灾害救援：救灾帐篷广泛应用于各种自然灾害救援工作，如地震、洪水、台风等。
帐篷为受灾地区的灾民提供临时住所，保护他们免受恶劣天气和环境的伤害。
2.防护设施：除了作为紧急救援的居住环境，救灾帐篷还可以用作医疗站、食品分发站、教育站和临时办公地等防护设施。
这些设施为救援工作提供了便利条件和基础设施支持。
3.重建工作：在一些需要大规模重建的地区，救灾帐篷可以作为过渡性住所，为受灾居民提供住宅环境，同时也为重建工作提供了时间和空间。
救灾帐篷是灾难救援中的重要设备之一，它提供了临时性的生活庇护所，为灾民提供了安全和保护。

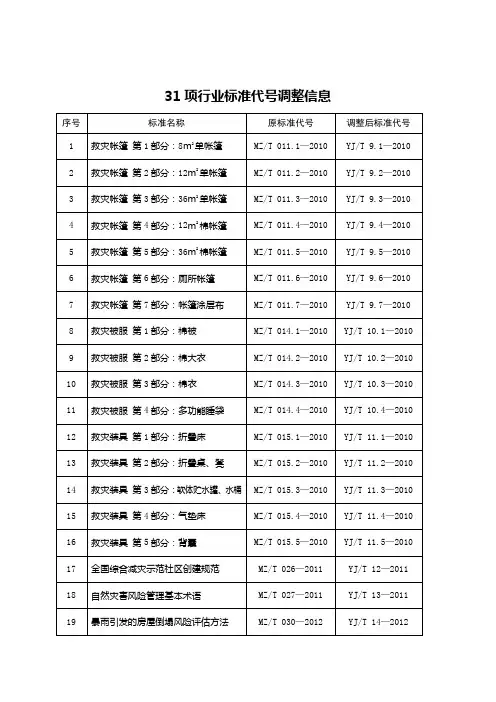

00000 ㎡㎡㎡27764—2010MZ中华人民共和国民政部行业标准MZ/T 011.3-2010救灾帐篷第3 部分：36m2单帐篷Disaster relief tent—Part 3:36m2tent2010—01-14 发布2010-03-1实施5中华人民共和国民政部发布M Z/T 011.3－2010前言70 MZ/T 011—2010《救灾帐篷》分为七个部分：—-第 1 部分：8m2单帐篷；-—第 2 部分：12m2单帐篷；——第 3 部分：36m2单帐篷；——第 4 部分：12m2棉帐篷；—-第 5 部分：36m2棉帐篷；—-第 6 部分：厕所帐篷；——第 7 部分:帐篷涂层布。
本部分为 MZ/T 011-2010 的第 3 部分。
本部分的附录 A、附录 B、附录 C、附录 D、附录 E、附录 F 和附录 G 为规范性附录。
本部分由民政部救灾司提出.本部分由全国减灾救灾标准化委员会归口。
本部分起草单位：民政部救灾司、北京市民政局、新兴职业装备生产技术研究所。
本部分主要起草人：于金明、李成、丁长利、王珍、王德一、崔秀敏。
1 范围救灾帐篷第 3 部分：36m2单帐篷M Z/T 011.3－2010本部分规定了救灾专用 36m2单帐篷的要求、试验方法、检验规则及标志、包装、运输与贮存。
本部分适用于以单面涂覆PVC防水阻燃涂层布为主要材料缝制的篷体，与焊接钢管制作的框架组装而成的救灾专用36m2单帐篷的订购、生产与验收。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注入日期的版本适用于本文件。
凡是不注入日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB/T 250—2008 纺织品色牢度试验评定变色用灰色样卡GB/T 706-2008 热轧型钢GB/T 1040.1—2006 塑料拉伸性能的测定第1部分：总则GB/T 1527-2006 铜及铜合金拉制管GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 2059—2008 铜及铜合金带材GB/T 3917.3—2009 纺织品织物撕破性能第3部分: 梯形试样撕破强力的测定GB/T 3923。
36平米救灾帐篷国标参数
36平米救灾帐篷的国标参数如下：
1. 帐篷外形尺寸：×××米。
2. 篷体采用加厚600D蓝色单面PVC涂层牛津布，防雨防晒，使用寿命长。
3. 帐篷一门四窗，内胆为保温层，保温层为400克/平米，双面白色牛津布加白色丝绵絮片。
4. 支架38圆管厚，三通配件42圆管厚，烤漆厚度不低于35UM。
5. 帐篷顶坡两面要印刷“高唐县应急救灾”字样，笔划粗细为50mm，字
体尺寸高450mm。
门左、右两侧居中，分别印“救”、“灾”字样，字底距地面650mm，字体尺寸高500mm，笔划粗细50mm。
以上参数仅供参考，具体参数可能会因厂家、规格等因素而有所差异，建议查看具体商品详情页或咨询客服获取详细信息。

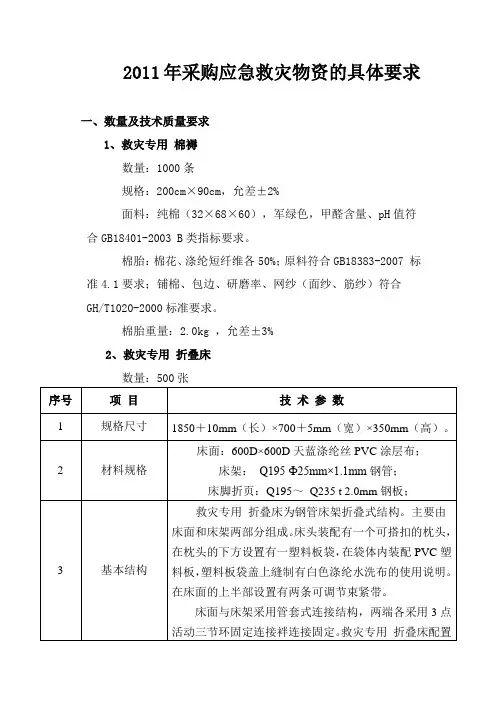

2011年采购应急救灾物资的具体要求
一、数量及技术质量要求
1、救灾专用棉褥
数量：1000条
规格：200cm×90cm，允差±2%
面料：纯棉（32×68×60），军绿色，甲醛含量、pH值符合GB18401-2003 B类指标要求。
棉胎：棉花、涤纶短纤维各50%；原料符合GB18383-2007 标准4.1要求；铺棉、包边、研磨率、网纱（面纱、筋纱）符合GH/T1020-2000标准要求。
棉胎重量：2.0kg ，允差±3%
2、救灾专用折叠床
3、救灾专用单衣裤（八七式陆军男式迷彩服）
数量：800套
型号：按GJB608的规定，选用1、2、3号（三个型）。
数量比例为5:3:2
面料：网格林地型迷彩布，规格为14×2×28
其技术质量要求按中国人民解放军总后勤部部颁相关标准（或中国人民解放军第三五四一工厂标准）执行
4、救灾专用多功能睡袋
数量：500个
二、产品标签内容：标明厂名、厂址、产品名称、质量等级、规格型号、成份含量、执行标准编号等内容；（以样品为准）；

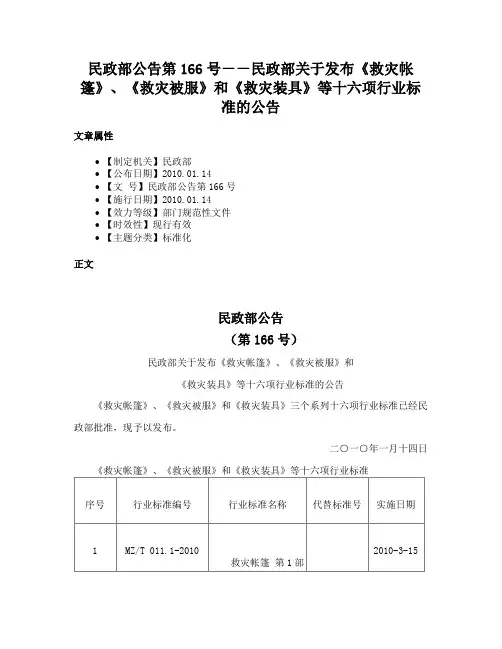

三、包装符合民政部《救灾帐篷》、《救灾被服》和《救灾装具》等十六项行业标准要求；
四、救灾专用折叠床和救灾专用多功能睡袋符合民政部《救灾帐篷》、《救灾被服》和《救灾装具》等十六项行业标准要求；
五、要各提供一件样品；
六、从签订合同之日起，20天之内交货；
七、按合同金额的5%滞留质量保证金，待供货完毕、验收合格一年后再返给供货方;
八、提供相关产品的专利、授权、检验等文件。
锦州市减灾中心
二O一一年六月九日。

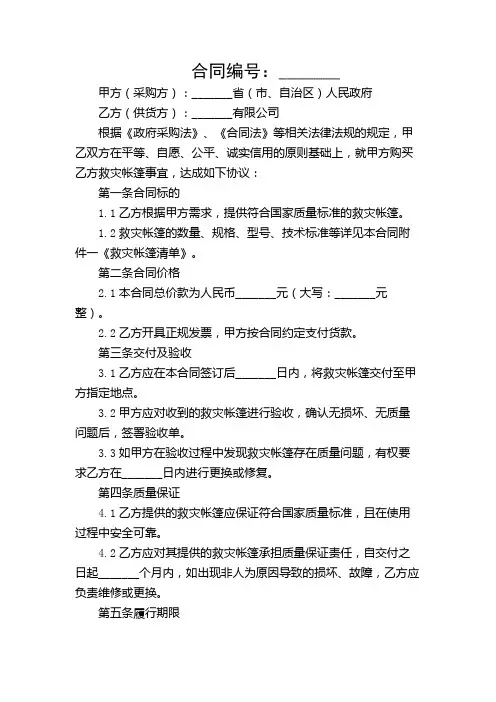

合同编号：_______甲方（采购方）：_______省（市、自治区）人民政府乙方（供货方）：_______有限公司根据《政府采购法》、《合同法》等相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就甲方购买乙方救灾帐篷事宜，达成如下协议：第一条合同标的1.1乙方根据甲方需求，提供符合国家质量标准的救灾帐篷。
1.2救灾帐篷的数量、规格、型号、技术标准等详见本合同附件一《救灾帐篷清单》。
第二条合同价格2.1本合同总价款为人民币_______元（大写：_______元整）。
2.2乙方开具正规发票，甲方按合同约定支付货款。
第三条交付及验收3.1乙方应在本合同签订后_______日内，将救灾帐篷交付至甲方指定地点。
3.2甲方应对收到的救灾帐篷进行验收，确认无损坏、无质量问题后，签署验收单。
3.3如甲方在验收过程中发现救灾帐篷存在质量问题，有权要求乙方在_______日内进行更换或修复。
第四条质量保证4.1乙方提供的救灾帐篷应保证符合国家质量标准，且在使用过程中安全可靠。
4.2乙方应对其提供的救灾帐篷承担质量保证责任，自交付之日起_______个月内，如出现非人为原因导致的损坏、故障，乙方应负责维修或更换。
第五条履行期限5.1本合同自双方签字（或盖章）之日起生效，至合同约定的交付、验收、质保等义务履行完毕之日止。
第六条违约责任6.1任何一方违反本合同约定，导致合同无法履行或造成对方损失的，应承担违约责任，向对方支付违约金，并赔偿损失。
6.2甲方逾期付款的，应按逾期付款金额的_______%向乙方支付违约金。
6.3乙方逾期交付救灾帐篷的，应按逾期交付部分的货款金额的_______%向甲方支付违约金。
第七条争议解决7.1本合同履行过程中发生的争议，双方应协商解决；协商不成的，可以向合同签订地的人民法院提起诉讼。
第八条其他约定8.1本合同一式两份，甲乙双方各执一份。
8.2本合同未尽事宜，双方可另行签订补充协议，补充协议与本合同具有同等法律效力。
00000 ㎡㎡㎡27764-2010MZ中华人民共和国民政部行业标准MZ/T 011.3—2010救灾帐篷第3 部分：36m2单帐篷Disaster relief tent—Part 3：36m2tent2010-01-14 发布2010-03-1实施5中华人民共和国民政部发布M Z/T 011.3－2010前言70 MZ/T 011—2010《救灾帐篷》分为七个部分：——第 1 部分：8m2单帐篷；——第 2 部分：12m2单帐篷；——第 3 部分：36m2单帐篷；——第 4 部分：12m2棉帐篷；——第 5 部分：36m2棉帐篷；——第 6 部分：厕所帐篷；——第 7 部分：帐篷涂层布。
本部分为 MZ/T 011—2010 的第 3 部分。
本部分的附录 A、附录 B、附录 C、附录 D、附录 E、附录 F 和附录 G 为规范性附录。
本部分由民政部救灾司提出。
本部分由全国减灾救灾标准化委员会归口。
本部分起草单位：民政部救灾司、北京市民政局、新兴职业装备生产技术研究所。
本部分主要起草人：于金明、李成、丁长利、王珍、王德一、崔秀敏。
1 范围救灾帐篷第 3 部分：36m2单帐篷M Z/T 011.3－2010本部分规定了救灾专用 36m2单帐篷的要求、试验方法、检验规则及标志、包装、运输与贮存。
本部分适用于以单面涂覆PVC防水阻燃涂层布为主要材料缝制的篷体，与焊接钢管制作的框架组装而成的救灾专用36m2单帐篷的订购、生产与验收。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注入日期的版本适用于本文件。
凡是不注入日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 250—2008 纺织品色牢度试验评定变色用灰色样卡GB/T 706—2008 热轧型钢GB/T 1040.1—2006 塑料拉伸性能的测定第1部分：总则GB/T 1527—2006 铜及铜合金拉制管GB/T 1804—2000 一般公差未注公差的线性和角度尺寸的公差GB/T 2059—2008 铜及铜合金带材GB/T 3917.3—2009 纺织品织物撕破性能第3部分: 梯形试样撕破强力的测定GB/T 3923.1—1997 纺织品织物拉伸性能第1部分: 断裂强力和断裂伸长率的测定条样法GB/T 4666—2009 纺织品织物长度和幅宽的测定GB/T 4669—2008 纺织品机织物单位长度质量和单位面积质量的测定GB/T 5455—1997 纺织品燃烧性能试验垂直法GB/T 6836—2007 缝纫线GB/T 13793—2008 直缝电焊钢管GB/T 19976—2005 纺织品顶破强力的测定钢球法GB/T 20118—2006 一般用途钢丝绳FZ/T 01004—2008 涂层织物抗渗水性的测定FZ/T 01010—1991 涂层织物涂层粘附强度测定方法FZ/T 01063—2008 涂层织物抗粘连性的测定FZ 65002—1995 特种工业用绳带物理机械性能试验方法JSB 40.1～40.2—1993 军用锦丝起绒搭扣带扣合强度和撕揭强度的测定方法QB/T 2173—2001 尼龙拉链QB/T 3817—1999 轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法QB/T 3826—1999 轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法YB/T 5058—2005 弹簧钢、工具钢冷轧钢带YB/T 5294—2006 一般用途低碳钢丝3 要求3.1 样式救灾专用36m2单帐篷为长方形双坡面直墙建筑样式。
两端山墙各开一个门，门上有一个三角形窗户，71M Z/T 011.3－2010两侧墙各开三个窗户，两侧墙支起可成遮阳篷，整体帐篷通过拉绳拉起，用三角桩加固，其样式、结构及主要尺寸见图1及表1。
图1 样式、结构及主要尺寸3.2 结构及主要尺寸3.2.1 救灾专用 36m2单帐篷由篷体、框架、配件（含三角桩、橡塑桩头、拉绳）三部分组成。
3.2.2 篷体各部件结构、名称及主要尺寸见附录 A 中图 A.1～图 A.10（单位为毫米）。
3.2.3 框架由通用杆、柱杆、端面地杆、阳篷杆和连接用端架三通、柱底四通、中架四通和钢丝拉绳等结构件组成，各部件名称、结构及主要尺寸见图 2 及附录 B 中图 B.1～图 B.9（单位为毫米）。
图中未注公差的线性尺寸公差按 GB/T 1804—2000 中的中等级规定。
图2 框架各部件名称、结构及主要尺寸72M Z/T 011.3－20103.2.4 配件三角桩、带管三角环、活动三节环、半圆环和橡塑桩头结构及主要尺寸见附录 C 中图 C.1～图 C.6（单位为毫米）。
表1 成品各部位主要尺寸单位为毫米3.3 材料规格主辅材料规格与质量要求、用途见表2。
表2 主辅材料规格与质量要求、用途73M Z/T 011.3－2010表2（续）主要材料规格与质量要求、用途3.4 篷体外观质量3.4.1 篷体面料应符合附录 D 的规定，面料颜色为天蓝色，涂层颜色应与面料颜色一致或浅于面料颜色，色相及织物组织的选择按主管部门审查批准的标样。
篷体各部位色差不低于 GB/T 250—2008 规定的 3～4 级。
3.4.2 白色的印字应端正、清晰、色度饱满、牢固，不得露底色，做防水性能试验时，不得有褪色、掉色和流淌油墨现象。
3.4.3 篷体应平展、整洁，表面污迹面积不得大于 100mm2，限五处，污迹面积小于 50mm2的不计，但不得密集。
3.5 篷体缝制质量3.5.1 缝纫部位表面应平展、整洁、线迹直顺、针码均匀、各配件位置准确。
3.5.2 缝制针码大片拼幅部位的明线 9 针/30mm～11 针/30mm，其他部位的明线 8 针/30mm～12 针/30mm，起止针须重缝 3 道或 4 道线，长度不少于 10mm。
断线接头处须重缝 20mm～30mm。
74M Z/T 011.3－20103.5.3 拼幅采用双针折边缝合或包复缝合两道线，水平拼接时拼缝朝下。
各部位不得经纬混拼。
3.5.4 各缝制部位应缝制牢固，不得有开线、断线、下炕（掉道、塌边）、大边、跳线、死折、皱折、返线、出套、毛漏等缺陷。
3.5.5 缝制部位返工修复残留针眼长度不得超过 100mm，非缝制部位不得有残留针眼。
3.5.6 各拼接部位及篷顶的缝制针眼、定位针眼、垫布针眼等部位内表面，应做热合贴膜 PU 胶条处理。
3.5.7 热合贴膜处应牢固、平整、顺直、搭接到位。
不得有未贴覆的针眼，不得有面料死折、起皱、贴膜不牢、贴膜不到位、贴膜偏歪等缺陷。
3.5.8 篷体表面应平展整洁、篷体与框架组装松紧适宜，不得过松、过紧。
3.6 篷体缝制3.6.1 篷顶面四角位置有向外45°角缝制的拉绳袢，两侧墙部位有五点、山墙部位有一点垂直向外的加一层垫布缝制的拉绳袢。
拉绳袢上缝制带管三角环，缝制方法见附录 A 中图 A.3 及附录 C 中图 C.2，缝制垫布的线迹部位内表面需贴胶条。
3.6.2 篷顶四边均有双层面料宽 100mm 的篷檐。
篷顶与侧墙、山墙的结合用双针机缝合。
见附录 A 中图 A.4。
3.6.3 门帘内两侧缝制宽 40mm 锦丝搭扣带和 8 号双片拉头闭尾尼龙拉链与门口外两侧缝制的锦丝搭扣带及尼龙拉链连接。
纱帘四边、中间缝制间距均匀交叉的布面向外的加强筋，两侧用 8 号双片拉头闭尾尼龙拉链连接，见附录 A 中图 A.1、图 A.2。
3.6.4 窗帘左右两边竖向缝制 8 号单拉头闭尾尼龙拉链，窗帘底边缝制宽 40mm 锦丝搭扣带。
窗口内有间距均匀且交叉点连接的横压竖窗格带，窗格带压缝在窗纱外侧。
窗纱内的中间部位缝制涂层面向外加强筋，窗纱外的中间部位缝制布面向外加强筋。
窗口内四边表面缝制涂层面向外的贴边，见附录 A 中图A.6、图 A.9。
3.6.5 三角窗有窗纱，顶角缝制半圆环一个，三角窗外面的两斜边缝制宽 40mm 锦丝搭扣带钩面，窗口内外两面竖向有布面向外加强筋三条。
窗外底边有固定的下开式窗帘，窗帘两斜边缝制宽 40mm 锦丝搭扣带圈面。
三角窗帘顶端缝制28×2/10mm×1.0mm 环形拉带，拉带净长为 1.4m，穿过顶角半圆环，见附录 A 中图 A.1、图 A.10。
3.6.6 门帘、窗帘、纱门帘卷起后均有三点固定，两侧墙卷起均有六点固定。
门帘及侧墙捆扎带下料长 600mm，窗帘捆扎带、纱门帘捆扎带下料长 500mm，见附录 A 中图 A.5、图 A.6、图 A.8。
3.6.7 篷体与框架的连接用捆扎带，捆扎带缝制部位应加垫布。
捆扎带的位置见附录 A 中图 A.2 和图A.6。
连接，见附录 A 中图 A1 和图 A.6。
两侧墙底部铆合四个铜篷圈。
篷圈铆合应牢固、端正，翻边到位，不得转动、塌脖、脱落。
见附录 A 中图 A.5、图 A.6。
3.6.9 篷体山墙内侧、侧墙内侧下沿与地杆的结合，用钉缀活动三节环的28×4/28mm×2.0mm 线带固定带拉紧地杆，活动三节环的焊口应外露。
每面山墙缝制固定带六个，每面侧墙缝制固定带九个，缝制位置见附录 A 中图 A.2、图 A.6。
3.6.10 门口、三角窗口内表面均需缝制布面向外的加强筋，见附录 A 中图 A.2、图 A.6、图 A.10。
3.6.11 篷体下沿四周需缝制宽度为 100mm 布面向外的加强筋和宽度为 200mm 的培土布，侧墙的培土布与山墙的培土布相互垂直。
培土布外沿需折边或卷边缝制。
3.6.12 山墙与侧墙的四点缝合部位，山墙部位加垫布，见附录 A 中图 A.2。
3.7 框架及金属配件3.7.1 框架各杆件连接采用三通和四通插管结构，见图 2。
中架四通和端架三通用外包 PVC 的钢丝拉绳穿过固定环后，用紫铜管压合固定成组合套件。
钢丝拉绳结构及主要尺寸见图 2 及附录 B 中图 B.9。
3.7.2 框架各杆件及各金属配件喷塑前需经去毛刺、防锈、磷化处理后再进行喷塑环氧树脂处理，颜色为乳白，漆膜应饱满、光洁、均匀、牢固，不得有露底、裂纹等缺陷。
75M Z/T 011.3－20103.7.3 三角桩、弹簧卡、带管三角环、支架和活动三节环需经电镀锌及钝化处理。
三角桩允许表面磷化后喷塑环氧树脂处理呈黑色。
3.7.4 各焊接部位需焊接牢固，焊缝规整，手感光滑、形位准确。
焊接处不得有漏焊、开焊、烧焦等缺陷。
各焊接部分需对正平直，接触面不得有多余凸起物。
3.7.5 框架各杆件装配应顺畅、牢固、稳定，弹簧卡及塑料堵塞在杆件喷塑后装配，弹簧卡装配应松紧适度，不得过松或过紧。
端面地杆需配弹簧卡，柱杆不配弹簧卡。
3.8 辅料配件质量3.8.1 所有绳头、带头应热熔或浸胶处理，不得脱纱、散头。
