模板工程施工技术(图文并茂)

10 模板工程施工方案
10.1 模板及支撑体系选型
10.2 木模施工方案
10.2.1 木模施工流程
10.2.2 木模施工工艺及技术措施
10.3 铝模施工方案
10.3.1 铝模施工流程
10.3.2 铝模施工工艺及技术措施
序号工序
斜撑安
梁模安
顶板安
操作要点
墙模板安装完毕后，安装斜向支撑，斜支
撑一端固定在背楞上，另一端用膨胀螺栓
固定在楼板上，以保证墙柱垂直度在浇筑
混凝土时不会偏移。

墙模板初步调整完毕
后，再安装墙顶边模，为准备下一步的安
装作好准备。

梁模板安装按照先底模后侧模的顺序安
装，安装时先把底模在地面拼接完毕，然
后底模整体安装，两边通过转角模固定在
墙模板上，安装底模板的同时安装梁底支
撑，销钉尽量从上往下插入以防止浇筑时
销钉销片脱落，造成爆模或影响浇筑效
果，待底模和支撑安装完毕后再安装侧
模，然后调节底模的水平，中间位置支撑
适当设置预拱高度。

在所有墙身模板调整完毕后，开始安装楼
面龙骨。

楼面模板的安装沿墙边平行逐件
安装，先用销子临时固定，最后再统一打
紧销子。

安装完毕后，用水平仪测定其整
体的安装标高，调整达到满足平整及标高
方可进行下一步的施工。

做法展示
10.4 高支模工程方案
10.4.1 施工方法
高大支模拆除
模板侧模拆除时，砼强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。

板及梁底模板拆除必须在达到规范要求的强度后由专业施工员提出申请经项目总工签发意见，并报现场监理工程师。

施工部署第一节、施工部署原则（1）总体策划和施工部署的指导思想本工程施工组织将遵循“应用最合理的施工技术，选用具有类似工程施工经验施工队伍，投入先进的机械设备，安排合理的施工工序，采用科学的管理方法，确保兑现各项目标”的指导思想进行施工总体部署。

（2）时间部署—考虑季节施工因素根据工程进度计划，缜密考虑季节性对施工的影响，统筹兼顾并综合安排施工作业，当冬雨期施工的不利因素不可避免时，我们将采取可靠的技术和管理措施保证本工程的质量和进度。

（3）施工总平面布置——坚持分区域、分阶段和灵活性的原则根据拟定平面布置，以及各项工程的工程量及工程特点把整个工程划分为区域，每个区由一个独立的劳务队伍施工，兼顾运输，最大限度的减少人工搬运物料的工作量。

建筑物外施工场地平面布置：科学合理布置施工机械、临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划和工程实际为依据进行阶段性调整，为提供施工场地，最大限度地减小临设占地对后期室外工程的影响，做到投入最低，收效最大，经济适用。

（4）工艺部署——考虑分部流程施工工艺部署的总原则是：结构及室内装饰，先地下后地上；装修施工先外檐、屋面后做室内装修，地上室内外装修按照从上到下的顺序施工进行；基础、主体结构施工中穿插安装等的预埋；第二节、施工管理目标1.质量目标以工程质量为重点，贯彻本企业质量管理体系，工程质量按国家及市建筑工程行业的—切有关法规、规范的要求，同时满足业主、招标文件、技术规范及图纸要求。

保证按照国家和行业相关施工验收规范组织验收，工程质量达到合格标准。

2.安全目标严格按照国家和安全生产规定要求进行施工，遵照“安全生产，预防为主”的方针，严格执行：安全操作规程，高空作业规范，施工用电技术规范，及工地防火管理等有关制度；加强安全文明施工教育、检查整改和防护措施，彻底堵塞漏洞，防患于未燃，杜绝任何重大伤亡、火灾、机械事故等重大事故,安全生产目标达到安全施工工地。

钢结构施工全过程（图文并茂），不怕你学不会基础开挖基础垫层支模垫层砼浇注地脚螺栓预埋我们一直这样做：先将地脚螺栓按设计尺寸组立成组；按照设计尺寸制作一块“模板”，标出轴线的位置；预埋时先将组立好的地脚螺栓放入支设好的混凝土模板内，把“模板”套到组立好的地脚螺栓上，利用经纬仪、水准仪把模板定位好，再用电焊机把地脚螺栓与钢筋及混凝土模板固定好，固定时要保证地脚螺栓与混凝土模板的相对位置。

浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣，待钢结构安装时再解开。

砼浇筑过程中，要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓，特别不要碰撞螺扣。

砼浇筑完毕后要派人检查柱顶标高，不符合要求的在砼初凝前整改好。

混凝土浇注完毕后初凝前要重新校正地脚螺栓的位置。

基础基础回填边部压实隅撑连接一、安装前的准备工作1、核对进场资料、质量证明、设计变更、图纸等技术资料2、落实深化施工组织设计，做好起吊前的准备工作3、掌握安装前后的外界环境，如风力、温度、风雪、日照等4、图纸的会审和自审5、基础验收6、垫板设置7、灌筑砂浆采用无收缩微膨胀砂浆，且比基础砼高一个等级钢结构进场二、钢柱子安装设置标高观测点和中心线标志，标高观测点的设置应与牛腿支承面为基准，且便于观察，无牛腿柱应以柱顶端与桁架连接的最后一个安装孔中心为基准。

中心线标志应符合相应规定多节柱安装时，宜将柱组装后再整体吊装。

钢柱吊装后应进行调整，如温差、阳光侧面照射等引起的偏差柱子安装后允许偏差应符合相应规定屋架、吊车梁安装后，进行总体调整，然后再进行固定连接。

长细比较大的柱子，吊装后应增加临时固定措施。

柱间支撑应在柱子找正后再进行安装。

钢柱吊装三、吊车梁的安装应在柱子第一次校正的柱间支撑安装后进行，安装顺序从有柱间支撑的跨间开始，吊装后的吊车梁应进行临时固定。

吊车梁的校正应在屋面系统构件安装并永久连接后进行，其允许偏差应符合相应规定。

其标高的校正可通过调整柱底板下垫板厚度进行。

施工标准作法系列施工标准作法系列01 工程测量与放线施工标准作法系列02 现场材料堆放施工标准作法系列03 脚手架工程施工标准作法系列04 钢筋工程施工标准作法系列05 模板工程施工标准作法系列06 混凝土工程施工标准作法系列07 金刚砂地坪施工标准作法系列08 二次结构禁止细节施工标准作法系列01工程测量与放线B1：测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

B2：测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线 ④门洞口采用对角线表示，同时弹出门洞中线 ⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

施工现场各施工工序内容及措施（图文并茂）工程背景提要工程由地下一层商铺，地上2栋33层标准层住宅成。

该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。

抗震设防烈度为6度。

剪力墙抗震等级为三级（框架柱为四级）。

本工程为丙类建筑，结构安全等级为二级。

轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。

竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。

二、模板工程采用木模施工工艺。

模板进场后，首先对模板涂刷清机油，放置一周后使用。

使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。

配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。

楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。

柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。

柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。

内置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。

步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。

梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。

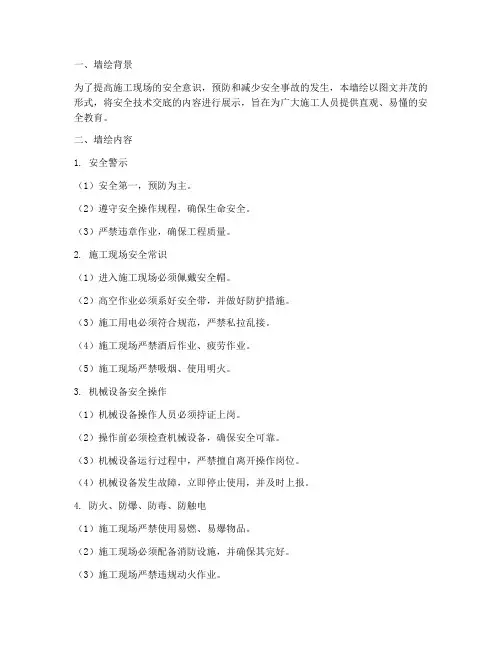

一、墙绘背景为了提高施工现场的安全意识，预防和减少安全事故的发生，本墙绘以图文并茂的形式，将安全技术交底的内容进行展示，旨在为广大施工人员提供直观、易懂的安全教育。

二、墙绘内容1. 安全警示（1）安全第一，预防为主。

（2）遵守安全操作规程，确保生命安全。

（3）严禁违章作业，确保工程质量。

2. 施工现场安全常识（1）进入施工现场必须佩戴安全帽。

（2）高空作业必须系好安全带，并做好防护措施。

（3）施工用电必须符合规范，严禁私拉乱接。

（4）施工现场严禁酒后作业、疲劳作业。

（5）施工现场严禁吸烟、使用明火。

3. 机械设备安全操作（1）机械设备操作人员必须持证上岗。

（2）操作前必须检查机械设备，确保安全可靠。

（3）机械设备运行过程中，严禁擅自离开操作岗位。

（4）机械设备发生故障，立即停止使用，并及时上报。

4. 防火、防爆、防毒、防触电（1）施工现场严禁使用易燃、易爆物品。

（2）施工现场必须配备消防设施，并确保其完好。

（3）施工现场严禁违规动火作业。

（4）施工现场必须配备防毒面具，确保施工人员安全。

（5）施工现场严禁私拉乱接电源，确保用电安全。

5. 环境保护与文明施工（1）施工现场必须遵守国家环境保护法规。

（2）施工现场严禁乱倒垃圾、乱堆材料。

（3）施工现场必须保持道路畅通，确保交通安全。

（4）施工现场必须遵守文明施工规范，保持施工现场整洁。

三、墙绘设计1. 设计风格：简约、醒目、直观。

2. 图文并茂：结合施工现场实际情况，将安全技术交底内容以漫画、图标等形式展示。

3. 颜色搭配：采用鲜明、对比度高的颜色，提高墙绘的视觉效果。

4. 位置选择：墙绘位置应选择在施工现场显眼位置，便于施工人员观看。

四、墙绘实施1. 墙绘前，需对施工现场进行清理，确保墙面平整、干净。

2. 墙绘过程中，注意保持施工现场的整洁，避免对施工进度产生影响。

3. 墙绘完成后，对墙绘进行验收，确保墙绘质量符合要求。

4. 定期对墙绘进行维护，确保其长期有效。
