kV变电站脚手架搭设及拆除施工方案修订稿
- 格式：docx
- 大小：312.18 KB
- 文档页数：22
下载文档原格式
合集下载

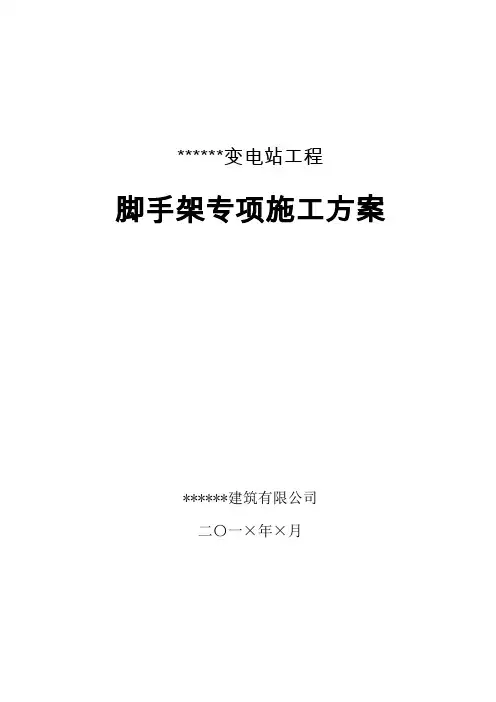

变电站脚手架专项施工方案
******变电站工程脚手架专项施工方案******建筑有限公司二〇一×年×月******变电站工程脚手架专项施工方案批准（公司技术负责人）年月日技术审核（技术部门）年月日安全审核（安全部门）年月日质量审核（质量部门）年月日编制（项目部技术员）年月日目录1 工程概况 (5)2 编制依据 (5)3 施工准备 (6)3.1 材料准备 (6)3.2 技术准备 (7)3.3 人员准备 (7)4 防火脚手架搭设方案 (7)4.1 基础准备 (7)4.2 立杆搭设 (8)4.3 脚手架纵向水平杆的搭设 (10)4.4 脚手架横向水平杆的搭设 (12)4.5 脚手架剪刀撑与横向斜撑的搭设 (14)4.6 脚手架安全通道的搭设 (16)4.7 扣件安装 (16)4.8 脚手板、挡脚板及防护栏杆的搭设 (17)4.9 密目网的绑扎 (17)5 220kVGIS室综合楼脚手架搭设 (17)5.1 基础准备 (17)5.2 立杆搭设 (18)5.3 脚手架纵向水平杆的搭设 (22)5.4 脚手架横向水平杆的搭设 (25)5.5 脚手架剪刀撑与横向斜撑的搭设 (27)5.6 脚手架安全通道的搭设 (31)5.7 连墙件安装 (33)5.8 扣件安装 (36)5.9 脚手板、挡脚板及防护栏杆的搭设 (37)5.10 密目网的绑扎 (37)6 110kVGIS室综合楼脚手架搭设 (37)6.1 基础准备 (37)6.2 立杆搭设 (38)6.3 脚手架纵向水平杆的搭设 (41)6.4 脚手架横向水平杆的搭设 (44)6.5 脚手架剪刀撑与横向斜撑的搭设 (46)6.6 脚手架安全通道的搭设 (50)6.7 连墙件安装 (53)6.8 扣件安装 (56)6.9 脚手板、挡脚板及防护栏杆的搭设 (57)6.10 密目网的绑扎 (57)7 脚手架的检查与验收 (57)7.1 脚手架及其地基基础应在下列阶段进行检查与验收： (57)7.2 应根据下列技术文件进行脚手架检查、验收： (58)7.3 脚手架使用中，应定期检查下列要求内容： (58)8 脚手架的拆除 (58)9 风险评估及预控措施 (59)10 安全保证措施 (60)11 附件：脚手架计算书 (66)11.1 脚手架计算注意事项 (66)11.2 脚手架的计算 (66)******变电站工程脚手架专项施工方案1工程概况******变电站站址位于***市**区**镇**村，本工程主要建筑物采用钢筋混凝土框架结构，其中220kVGIS楼建筑面积为2002㎡，110kVGIS楼建筑面积为2796㎡，总建筑面积为4798㎡。
220KV变电站脚手架搭拆施工技术方案

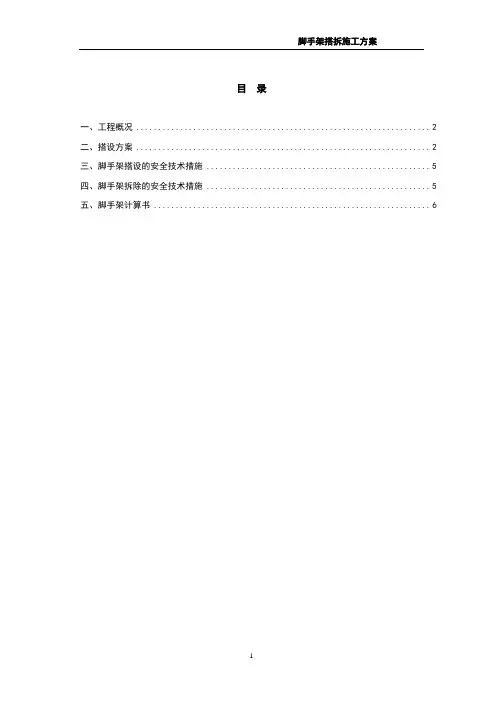

目录一、工程概况 (2)二、搭设方案 (2)三、脚手架搭设的安全技术措施 (5)四、脚手架拆除的安全技术措施 (5)五、脚手架计算书 (6)为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。
一、工程概况本工程站址位于新市城区以南约5.5km的马井镇陈桥村一组、三组及六组，距西面马井镇约2.8km，距西北面什（邡）～马（井）公路约2.2km，进站利用安（用村）～陈（乡经水泥路与要（在）～马（工）公路相接，交通方便，运行管理、职工生活条件较好。
所区占地总面积 1.845 hm2,其中站区围墙内占地面积 1.752hm2，进站公路占地面积0.016hm2。
站内地震设防烈度：七度。
站内主要建构筑有：集控综合楼、主控楼、220kV屋外配电装置、110kV屋外配电装置、主变系统、电容补偿装置、户外电缆沟、所区给排水及消防、事故油池、10kV配电室、场坪土石方、所区公路及操作小道、挡土墙围墙及大门、门卫室。
二、搭设方案根据JGJ130-2001标准要求，本工程采用双排扣件式钢管脚手架搭设，钢管尺寸采用φ48×3.5mm。
（一）、搭设构造要求1、搭设总高度，要求随施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
架体立杆内侧采用安全密目网全封闭围挡施工。
3.2米高搭设首层平网，随施工进度设随层网，其层高超过10米时，每隔6米设层间网。
未超过10米者，则设置两层平网。
2、构造要求①立杆：每根立杆底部应设置底座或垫板。
立杆纵距1.5米，步距1.8m,立杆横距1.05m.立杆基础垫通长板（20㎝×5㎝的松木板），使用钢底座（15㎝×15㎝×8㎜的钢板）。
离地高度20㎝设置纵横方向扫地杆。
连续设置在立杆内侧，立杆接长除顶层步距外，其余各层各步接头必须采用对接扣件连接，且接头交错布置，高度方向错开50㎝以上，相邻接头不应在同步或同跨内。

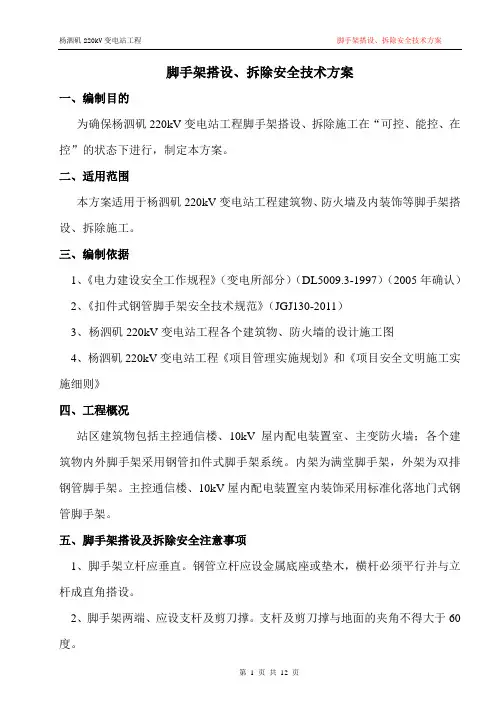

脚手架搭设、拆除安全技术方案
脚手架搭设、拆除安全技术方案一、编制目的为确保杨泗矶220kV变电站工程脚手架搭设、拆除施工在“可控、能控、在控”的状态下进行，制定本方案。
二、适用范围本方案适用于杨泗矶220kV变电站工程建筑物、防火墙及内装饰等脚手架搭设、拆除施工。
三、编制依据1、《电力建设安全工作规程》（变电所部分）（DL5009.3-1997）（2005年确认）2、《扣件式钢管脚手架安全技术规范》（JGJ130-2011）3、杨泗矶220kV变电站工程各个建筑物、防火墙的设计施工图4、杨泗矶220kV变电站工程《项目管理实施规划》和《项目安全文明施工实施细则》四、工程概况站区建筑物包括主控通信楼、10kV屋内配电装置室、主变防火墙；各个建筑物内外脚手架采用钢管扣件式脚手架系统。
内架为满堂脚手架，外架为双排钢管脚手架。
主控通信楼、10kV屋内配电装置室内装饰采用标准化落地门式钢管脚手架。
五、脚手架搭设及拆除安全注意事项1、脚手架立杆应垂直。
钢管立杆应设金属底座或垫木，横杆必须平行并与立杆成直角搭设。
2、脚手架两端、应设支杆及剪刀撑。
支杆及剪刀撑与地面的夹角不得大于60度。
3、脚手板应满铺、不应留有间隙或探头板。
脚手架与墙面的间距不得大于20cm。
脚手板的搭接长度不得小于20cm。
对头搭接处应设小横杆。
双排小横杆的间距不得小于20cm。
在架子的转弯处，脚手板应交错搭接。
脚手板应铺设平稳并绑牢，不平处用木块垫平并钉牢，但不得用砖垫。
在脚手架上翻脚手板时，应由两个人从里向外按顺序进行，工作时必须系好安全带，下方应设安全网。
4、脚手架的外侧、斜道和平台应设1.05m高的栏杆和18cm高的挡脚板或防护立网。
5、斜道板、跳板的坡度不得大于1：3，宽度不得小于1.5m，并钉防滑条，防滑条间距不得大于30cm。
6、直立爬梯的梯档应绑扎牢固,间距不得大于30cm，使用时应用攀登自锁器，严禁手中拿物攀登。
不得在梯子上转运、传递材料、物品。
7、在通道及扶梯处脚手架的横杆应抬高、加固，不得阻碍通行。

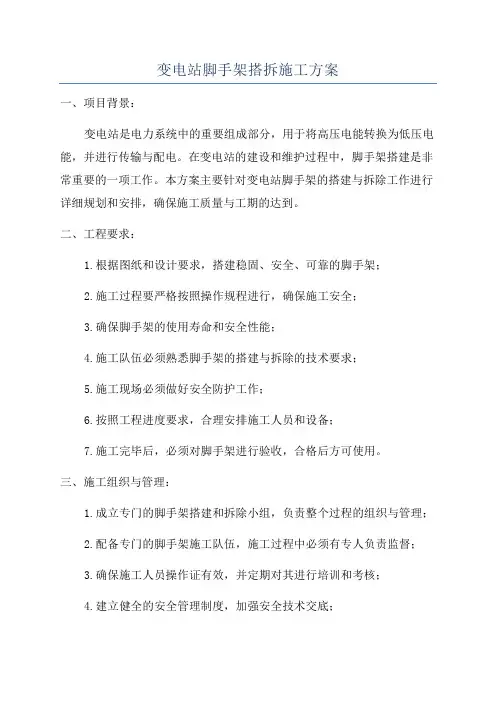

变电站脚手架搭拆施工方案
变电站脚手架搭拆施工方案一、项目背景：变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，并进行传输与配电。
在变电站的建设和维护过程中，脚手架搭建是非常重要的一项工作。
本方案主要针对变电站脚手架的搭建与拆除工作进行详细规划和安排，确保施工质量与工期的达到。
二、工程要求：1.根据图纸和设计要求，搭建稳固、安全、可靠的脚手架；2.施工过程要严格按照操作规程进行，确保施工安全；3.确保脚手架的使用寿命和安全性能；4.施工队伍必须熟悉脚手架的搭建与拆除的技术要求；5.施工现场必须做好安全防护工作；6.按照工程进度要求，合理安排施工人员和设备；7.施工完毕后，必须对脚手架进行验收，合格后方可使用。
三、施工组织与管理：1.成立专门的脚手架搭建和拆除小组，负责整个过程的组织与管理；2.配备专门的脚手架施工队伍，施工过程中必须有专人负责监督；3.确保施工人员操作证有效，并定期对其进行培训和考核；4.建立健全的安全管理制度，加强安全技术交底；5.相关人员必须佩戴安全帽，穿戴防护服，并做好施工现场的安全标识。
四、施工流程：1.施工准备：确定施工队伍，根据图纸和设计要求确定脚手架的形式和数量；2.材料准备：购买所需的脚手架材料，并进行验收，确保材料的质量；3.脚手架搭建：按照设计要求和施工方案，先搭建主体脚手架，再进行加固和调整，确保脚手架的稳定性；4.脚手架使用：在脚手架搭建完成后，进行验收合格后，方可投入使用；5.施工结束后，对脚手架进行拆除，按照安全规范进行操作，确保施工安全；6.拆除后的脚手架材料要及时清理和归整，并妥善保管。
五、施工安全措施：1.确保脚手架搭建符合国家标准和相关规范，使用合格的脚手架配件；2.根据施工现场的实际情况，合理选用脚手架形式，确保稳定性；3.施工现场应设置安全警示标识和安全防护网，防止高空坠落事故的发生；4.施工人员必须进行安全培训，了解脚手架搭建和拆除的操作规程；5.施工人员必须佩戴安全帽、防滑鞋，并穿戴安全带，严禁在脚手架上奔跑、跳跃等行为；6.施工现场应配备灭火器等消防器材，确保安全。
变电站构支架拆除施工方案
变电站构支架拆除施工方案1. 引言在变电站的日常运营中，由于设备老化、技术升级等原因，可能需要对变电站的构支架进行拆除和更换。
本文档将针对变电站构支架的拆除施工方案进行详细介绍，包括拆除前的准备工作、拆除过程中的注意事项以及拆除后的安全防护措施等。
2. 拆除前的准备工作在进行变电站构支架的拆除之前，需要进行详细的准备工作，以确保施工过程的安全和顺利进行。
以下为拆除前的准备工作内容：2.1 确定拆除范围和时间根据变电站的实际情况，确定需要拆除的构支架的范围，并制定拆除计划。
拆除计划应包括拆除施工的时间、进度和目标等信息。
2.2 安全评估和风险控制在拆除施工前，应进行全面的安全评估，并采取相应的风险控制措施。
评估的内容包括施工场地的安全状况、拆除物的重量和位置、工作人员的专业素质等。
2.3 人员培训和装备准备对参与拆除施工的工作人员进行相应的培训，确保他们了解拆除过程中的安全事项和操作要点。
同时，准备必要的安全装备，如安全帽、防护眼镜、手套等。
2.4 拆除工具和设备准备根据拆除的构支架类型和要求，准备相关的拆除工具和设备，如手动工具、电动工具、起重机械等。
确保这些工具和设备在拆除施工过程中的可靠性和安全性。
3. 拆除过程中的注意事项在进行变电站构支架的拆除施工过程中，需要注意以下事项，以保证施工过程的安全、高效和顺利进行：3.1 施工现场布置在拆除施工现场，应对场地进行合理布置。
设立安全警示标志，划定施工区域，并设立临时围栏，确保施工过程中的安全。
3.2 施工顺序和方法选择根据实际情况选择合适的拆除顺序和拆除方法。
考虑拆除物的重量、大小和位置等因素，采取合适的拆除工具和设备，确保拆除过程中的安全和效率。
3.3 安全工作措施在拆除施工过程中，要严格按照操作规程进行。
要求工作人员佩戴相应的安全装备，并进行必要的交底和安全操作指导。
3.4 防护措施在拆除过程中，要对周围设备和人员进行有效的防护措施。
例如，对邻近设备进行保护覆盖，设置警示标志，确保周围人员的安全。

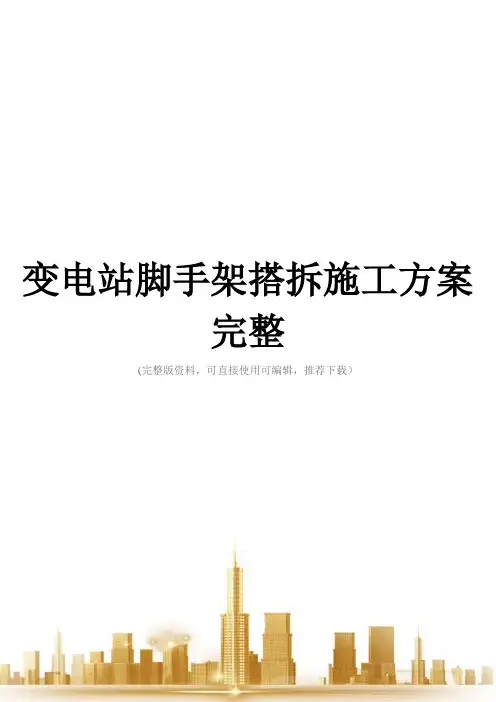

变电站脚手架搭拆施工方案完整
变电站脚手架搭拆施工方案完整(完整版资料，可直接使用可编辑，推荐下载）主控楼外檐脚手架搭设方案太平庄35kV变电站新建工程施工项目部2021年9月目录1 方案编制依据 (1)2 安全技术交底 (1)3 材料选择 (1)4脚手架搭设顺序 (2)5架体基础 (2)6杆件间距 (3)7杆件搭接 (3)8架体拉接 (4)9剪刀撑设置 (5)10铺板 (5)11人行、材料运输斜道 (5)12安全通道 (5)13架体防护 (5)14荷载 (6)15脚手架基本要求 (6)16脚手架验收 (7)17脚手架安全管理、维护 (8)18脚手架拆除 (9)主控楼外檐脚手架搭设方案天津市宝坻区太平庄35kV变电站新建工程坐落在天津市宝坻区西外环西侧。
本主控楼为地上两层。
基地为筏基梁，东西长39。
4米，南北宽8。
9米，首层层高为4。
2m，二层高4.9m，总高度9.6m，室内外高差0。
45m.为确保施工安全，方便主体施工、装饰施工搭设单管双排扣件式钢管脚手架,搭设高度10m.搭设时脚手板一层,为作业层，作业层下一步（1.5m)为防护层，架体之间挂平网，架体与墙之间满铺脚手板,当作业层脚手板发生问题而落人、落物时，下层有一层起防护作用。
防护层双排架之间，按规范必须悬挂安全平网，双排架之间平网悬挂位置为结构标高4.50m处,架体与墙之间满铺脚手板，防止落物时对作业层以下发生伤害。
1 方案编制依据变电工程落地式钢管脚手架搭设安全技术规范（国网基建）2021［459］号;中华人民共和国行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2021）；国家电网公司基建安全管理规定（国网基建)2021［1753］号；2 安全技术交底脚手架搭设前, 须按施工安全技术措施或方案对施工人员进行安全技术交底,并经全员签字确认.交底内容要具体、全面、详细、有针对性，能便于指导施工,交底内容包括：脚手架基础做法，杆间间距，拉节点作法与间距,剪刀撑的设置，铺板的要求及操作人员脚手架搭设中自身防护措施等。

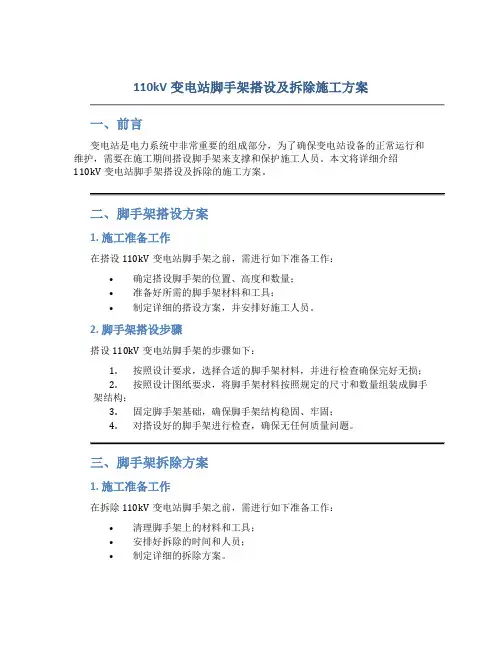

110kV变电站脚手架搭设及拆除施工方案
110kV变电站脚手架搭设及拆除施工方案一、前言变电站是电力系统中非常重要的组成部分，为了确保变电站设备的正常运行和维护，需要在施工期间搭设脚手架来支撑和保护施工人员。
本文将详细介绍110kV变电站脚手架搭设及拆除的施工方案。
二、脚手架搭设方案1. 施工准备工作在搭设110kV变电站脚手架之前，需进行如下准备工作：•确定搭设脚手架的位置、高度和数量；•准备好所需的脚手架材料和工具；•制定详细的搭设方案，并安排好施工人员。
2. 脚手架搭设步骤搭设110kV变电站脚手架的步骤如下：1.按照设计要求，选择合适的脚手架材料，并进行检查确保完好无损；2.按照设计图纸要求，将脚手架材料按照规定的尺寸和数量组装成脚手架结构；3.固定脚手架基础，确保脚手架结构稳固、牢固；4.对搭设好的脚手架进行检查，确保无任何质量问题。
三、脚手架拆除方案1. 施工准备工作在拆除110kV变电站脚手架之前，需进行如下准备工作：•清理脚手架上的材料和工具；•安排好拆除的时间和人员；•制定详细的拆除方案。
2. 脚手架拆除步骤拆除110kV变电站脚手架的步骤如下：1.将脚手架上的材料和工具清理干净；2.根据拆除方案，逐步拆除脚手架结构，并保持拆除过程的稳定和安全；3.清理拆除后的脚手架材料，分类储存或回收利用。
四、总结110kV变电站脚手架的搭设及拆除施工方案对于保障变电站设备的正常运行和维护至关重要。
通过详细的方案和严格的施工流程，可以确保脚手架的安全性、稳定性和高效性。
希望通过本文的介绍和总结，读者对于110kV变电站脚手架搭设及拆除施工有更深入的了解。
以上是110kV变电站脚手架搭设及拆除施工方案的详细介绍，希望对读者有所帮助。

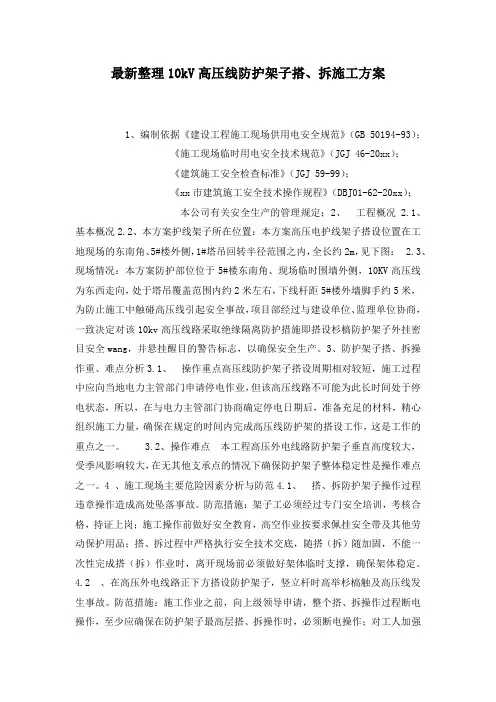

最新整理10kV高压线防护架子搭、拆施工方案_2.docx
最新整理10kV高压线防护架子搭、拆施工方案1、编制依据《建设工程施工现场供用电安全规范》（GB 50194-93）；《施工现场临时用电安全技术规范》（JGJ 46-20xx）；《建筑施工安全检查标准》（JGJ 59-99）；《xx市建筑施工安全技术操作规程》（DBJ01-62-20xx）；本公司有关安全生产的管理规定；2、工程概况 2.1、基本概况2.2、本方案护线架子所在位置：本方案高压电护线架子搭设位置在工地现场的东南角、5#楼外侧，1#塔吊回转半径范围之内，全长约2m，见下图： 2.3、现场情况：本方案防护部位位于5#楼东南角、现场临时围墙外侧，10KV高压线为东西走向，处于塔吊覆盖范围内约2米左右，下线杆距5#楼外墙脚手约5米，为防止施工中触碰高压线引起安全事故，项目部经过与建设单位、监理单位协商，一致决定对该10kv高压线路采取绝缘隔离防护措施即搭设杉槁防护架子外挂密目安全wang，并悬挂醒目的警告标志，以确保安全生产。
3、防护架子搭、拆操作重、难点分析3.1、操作重点高压线防护架子搭设周期相对较短，施工过程中应向当地电力主管部门申请停电作业，但该高压线路不可能为此长时间处于停电状态，所以，在与电力主管部门协商确定停电日期后，准备充足的材料，精心组织施工力量，确保在规定的时间内完成高压线防护架的搭设工作，这是工作的重点之一。
3.2、操作难点本工程高压外电线路防护架子垂直高度较大，受季风影响较大，在无其他支承点的情况下确保防护架子整体稳定性是操作难点之一。
4 、施工现场主要危险因素分析与防范4.1、搭、拆防护架子操作过程违章操作造成高处坠落事故。
防范措施：架子工必须经过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。

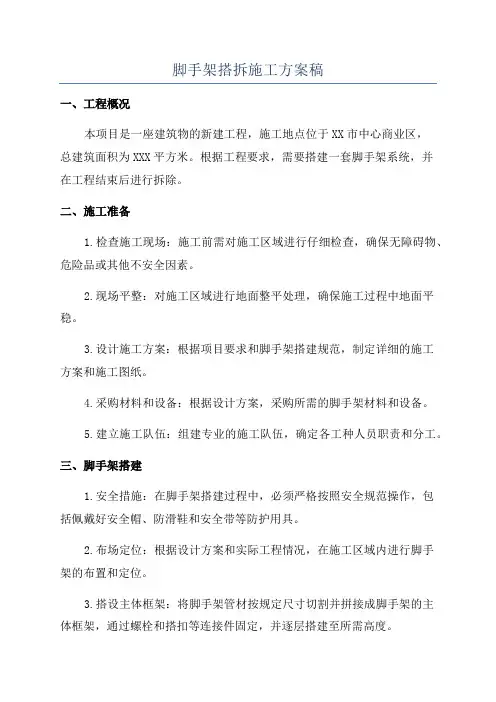

脚手架搭拆施工方案稿
脚手架搭拆施工方案稿一、工程概况本项目是一座建筑物的新建工程，施工地点位于XX市中心商业区，总建筑面积为XXX平方米。
根据工程要求，需要搭建一套脚手架系统，并在工程结束后进行拆除。
二、施工准备1.检查施工现场：施工前需对施工区域进行仔细检查，确保无障碍物、危险品或其他不安全因素。
2.现场平整：对施工区域进行地面整平处理，确保施工过程中地面平稳。
3.设计施工方案：根据项目要求和脚手架搭建规范，制定详细的施工方案和施工图纸。
4.采购材料和设备：根据设计方案，采购所需的脚手架材料和设备。
5.建立施工队伍：组建专业的施工队伍，确定各工种人员职责和分工。
三、脚手架搭建1.安全措施：在脚手架搭建过程中，必须严格按照安全规范操作，包括佩戴好安全帽、防滑鞋和安全带等防护用具。
2.布场定位：根据设计方案和实际工程情况，在施工区域内进行脚手架的布置和定位。
3.搭设主体框架：将脚手架管材按规定尺寸切割并拼接成脚手架的主体框架，通过螺栓和搭扣等连接件固定，并逐层搭建至所需高度。
4.搭设工作平台：将金属扣板或木板安装在脚手架框架上，形成工作平台，并确保平台牢固平整。
5.搭设防护设施：根据施工要求，在脚手架的外侧设置安全防护设施，包括安全网、围护栏等，以确保人员和物品的安全。
四、施工期间管理1.工程质量管理：对脚手架的搭建过程进行严格的质量控制，并进行验收。
确保脚手架的安全可靠。
2.工期管理：根据施工进度计划，合理安排工人数量和工作时间，保证施工进度的顺利进行。
3.安全管理：加强对施工现场的安全巡查，确保人员和设备的安全，在施工过程中，严禁违章操作，如发现安全隐患及时解决。
4.环境保护：施工期间，严禁乱倒垃圾和废弃物，保持施工现场的清洁和环境的整洁。
五、脚手架拆除1.安全准备：在拆除脚手架前，必须进行安全检查，确保拆除过程中的人员和物品安全。
2.拆除工作平台：先拆除脚手架上的工作平台，将金属扣板或木板逐层拆除，并按规定进行分类和储存。

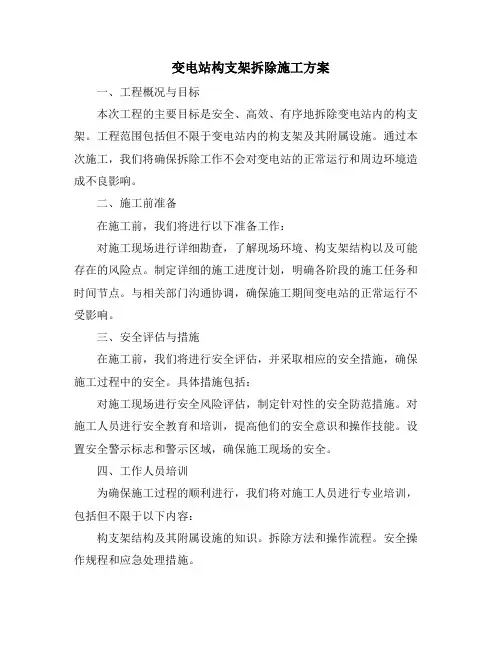

变电站构支架拆除施工方案
变电站构支架拆除施工方案一、工程概况与目标本次工程的主要目标是安全、高效、有序地拆除变电站内的构支架。
工程范围包括但不限于变电站内的构支架及其附属设施。
通过本次施工，我们将确保拆除工作不会对变电站的正常运行和周边环境造成不良影响。
二、施工前准备在施工前，我们将进行以下准备工作：对施工现场进行详细勘查，了解现场环境、构支架结构以及可能存在的风险点。
制定详细的施工进度计划，明确各阶段的施工任务和时间节点。
与相关部门沟通协调，确保施工期间变电站的正常运行不受影响。
三、安全评估与措施在施工前，我们将进行安全评估，并采取相应的安全措施，确保施工过程中的安全。
具体措施包括：对施工现场进行安全风险评估，制定针对性的安全防范措施。
对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。
设置安全警示标志和警示区域，确保施工现场的安全。
四、工作人员培训为确保施工过程的顺利进行，我们将对施工人员进行专业培训，包括但不限于以下内容：构支架结构及其附属设施的知识。
拆除方法和操作流程。
安全操作规程和应急处理措施。
五、工具设备准备我们将根据施工需求，准备相应的工具和设备，包括但不限于：拆除工具：如电焊机、切割机等。
吊装设备：如吊车、起重机等。
安全防护用品：如安全帽、安全带等。
六、拆除方法与顺序我们将根据构支架的结构特点和现场环境，制定拆除方法和顺序，确保拆除过程的顺利进行。
拆除过程中，我们将遵循以下原则：先易后难，先拆除无影响或影响较小的部分。
遵循从上到下、从外到内的顺序进行拆除。
在拆除过程中，保持对变电站设备的保护，防止损坏或污染。
七、现场布置与管理我们将合理规划施工现场的布置，确保施工区域的整洁和有序。
同时，我们将加强现场管理，包括但不限于以下内容：设置施工区域和非施工区域的界限，确保非施工人员不得进入施工区域。
定期对施工现场进行清理和整顿，保持现场的整洁和有序。
对施工过程中的废弃物进行分类处理，防止对环境造成污染。

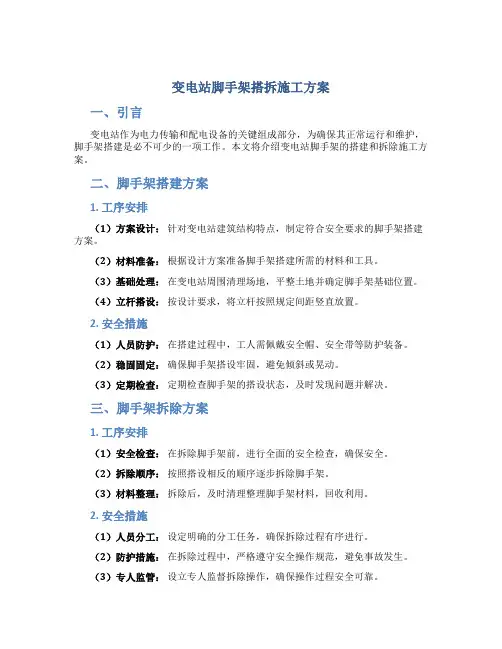

变电站脚手架搭拆施工方案
变电站脚手架搭拆施工方案
一、引言
变电站作为电力传输和配电设备的关键组成部分，为确保其正常运行和维护，脚手架搭建是必不可少的一项工作。
本文将介绍变电站脚手架的搭建和拆除施工方案。
二、脚手架搭建方案
1. 工序安排
（1）方案设计：针对变电站建筑结构特点，制定符合安全要求的脚手架搭建方案。
（2）材料准备：根据设计方案准备脚手架搭建所需的材料和工具。
（3）基础处理：在变电站周围清理场地，平整土地并确定脚手架基础位置。
（4）立杆搭设：按设计要求，将立杆按照规定间距竖直放置。
2. 安全措施
（1）人员防护：在搭建过程中，工人需佩戴安全帽、安全带等防护装备。
（2）稳固固定：确保脚手架搭设牢固，避免倾斜或晃动。
（3）定期检查：定期检查脚手架的搭设状态，及时发现问题并解决。
三、脚手架拆除方案
1. 工序安排
（1）安全检查：在拆除脚手架前，进行全面的安全检查，确保安全。
（2）拆除顺序：按照搭设相反的顺序逐步拆除脚手架。
（3）材料整理：拆除后，及时清理整理脚手架材料，回收利用。
2. 安全措施
（1）人员分工：设定明确的分工任务，确保拆除过程有序进行。
（2）防护措施：在拆除过程中，严格遵守安全操作规范，避免事故发生。
（3）专人监管：设立专人监督拆除操作，确保操作过程安全可靠。
四、总结
变电站脚手架搭建和拆除是一项重要的工程活动。
本文从工序安排和安全措施
两个方面，介绍了变电站脚手架的搭建和拆除施工方案，旨在确保施工效率和安全。
只有严格遵守方案要求，才能完成脚手架搭建和拆除工作，确保变电站运行的顺利进行。
kV高压线防护架子搭、拆施工方案word参考模板
1、编制依据《建设工程施工现场供用电安全规范》（GB 50194-93）；《施工现场临时用电安全技术规范》（JGJ 46-2005）；《建筑施工安全检查标准》（JGJ 59-99）；《北京市建筑施工安全技术操作规程》（DBJ01-62-2002）；本公司有关安全生产的管理规定；2、工程概况2.1、基本概况2.2、本方案护线架子所在位置：本方案高压电护线架子搭设位置在工地现场的东南角、5#楼外侧，1#塔吊回转半径范围之内，全长约2m，见下图：2.3、现场情况：本方案防护部位位于5#楼东南角、现场临时围墙外侧，10KV高压线为东西走向，处于塔吊覆盖范围内约2米左右，下线杆距5#楼外墙脚手约5米，为防止施工中触碰高压线引起安全事故，项目部经过与建设单位、监理单位协商，一致决定对该10kv高压线路采取绝缘隔离防护措施即搭设杉槁防护架子外挂密目安全网，并悬挂醒目的警告标志，以确保安全生产。
3、防护架子搭、拆操作重、难点分析3.1、操作重点高压线防护架子搭设周期相对较短，施工过程中应向当地电力主管部门申请停电作业，但该高压线路不可能为此长时间处于停电状态，所以，在与电力主管部门协商确定停电日期后，准备充足的材料，精心组织施工力量，确保在规定的时间内完成高压线防护架的搭设工作，这是工作的重点之一。
3.2、操作难点本工程高压外电线路防护架子垂直高度较大，受季风影响较大，在无其他支承点的情况下确保防护架子整体稳定性是操作难点之一。
4 、施工现场主要危险因素分析与防范4.1、搭、拆防护架子操作过程违章操作造成高处坠落事故。
防范措施：架子工必须经过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。
4.2 、在高压外电线路正下方搭设防护架子，竖立杆时高举杉槁触及高压线发生事故。
变电站构支架拆除施工方案及流程
变电站构支架拆除施工方案及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在变电站运营中，构支架扮演着重要的角色，但随着时间的推移，它们可能需要维护或拆除。
kV构架拆除施工方案.doc
一般施工方案（措施）报审表工程名称：嘉阳集团矿井供电改造工程编号：SJSB03 - 003致：四川同创建设工程管理有限公司现报上35kV构架拆除监理项目部：工程施工方案（措施），请审查。
附件：1、35kV 构架拆除施工方案施工项目部（章）：项目经办人：日期：监理项目部审查意见：监理项目部（章）：总监理工程师：______________日期： ______________ 建设管理单位审查意见：建设管理单位（章）：项目经理： ______________日期： ______________ 注本表一式份，由施工项目部填报，监理项目部、施工项目部各存份。
嘉阳集团矿井供电改造工程35kV 构架拆除施工方案四川华东电气集团有限公司2016 年 03 月审批：审核：编制：一、工程概况及特点1、工程概况现场情况为：平嘉Ⅱ回线路供 1#主变，平嘉Ⅰ回线路供 2#主变，平嘉Ⅱ回线径太小无法供两台主变，且 2#主变容量偏小无法满足供电要求。
新建 35kV 高压场地位于旧 35kVⅠ段母线位置，需要将 35kVⅠ段母线位置的构件拆除而保留 1#主变正常供电。
2、工程特点、项目特点1）本变电站的负荷为民用负荷和井下供电负荷，负荷都非常重要，都不能长时间停电。
2）本站的负荷大概为8000— 10000kW，原有1# 变压器容量为8000kVA，2#变压器容量为6300kVA，一台变压器无法满足负荷的要求，必须要保证两台变压器长时间的运行。
3）1#主变单独供电的时间对全站负荷的影响不大，但2#主变单独供电时，矿井只有减少生产，必须减少2#主变单独供电时间。
4）具有完善的信息管理体系与设备，保证及时与业主、监理及相关方的沟通。
、项目施工管理的总体要求（ 1）质量要求：“标准工艺”应用率100％，工程“零缺陷”投运，确保达到现行有关验收规范要求的合格标准。
工程使用寿命满足公司质量要求。
（ 2）安全文明环境、职业健康管理与环境保护目标：确保工程建设中文明施工、落实环保方案，并采取积极的安全措施，根据最新国家电网基建〔2011〕1753 号文件规定 ,不发生人员重伤及以上事故、造成较大影响的人员群体轻伤事件，不发生因工程建设引起的电网及设备事故，不发生一般施工机械设备损坏事故，不发生火灾事故，不发生环境污染事件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
k V变电站脚手架搭设及拆除施工方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]SJSB3：特殊（专项）施工技术方案（措施）报审表特殊（专项）施工技术方案（措施）报审表工程名称：泉州永春达埔110kV变电站工程编号：注本表一式份，由施工项目部填报，业主项目部、监理项目部、施工项目部各存份。
泉州永春达埔110kV变电站工程脚手架搭设及拆除专项施工技术方案泉州亿兴电力工程建设有限公司2016年10月10日批准：年月日审核：年月日编写：年月日目录脚手架搭设及拆除专项施工技术方案一、适用范围本作业指导书适用我公司泉州永春达埔110kV变电站工程承包的合同环境下，实施变电站配电装置楼、警卫室等零星工程脚手架搭设及拆除保证施工安全及内部开展经营管理。
二、编写依据三、作业流程支承面硬化处理→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。
四、工艺流程说明及主要质量控制要点施工准备人员准备：材料准备：主要工器具及机械设备：技术培训及交底:项目部应该对施工班组进行技术培训及技术交底，使施工人员掌握熟悉场地平整施工工艺标准、相关的技术要求、要领。
组织施工人员熟悉施工图纸，明确施工方法，掌握施工工艺，熟悉机具的使用。
作业环境本工程配电装置楼10Kv配电装置室建筑物高度，外架高度为；二次设备室建筑物高度，外架高度为。
警卫室建筑物高度，外架高度为。
采用扣件式双排钢管（Φ48×）脚手架进行搭设，其钢管立杆间距，排距，钢管大横杆步距 m，剪刀撑按45o～60o进行搭设。
在脚手架外侧面的大横杆按60cm一道进行搭设。
为保证架体的整体承载力和稳定性，在各层结构处按规定设置连墙杆，以保证架体的稳定性。
脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建筑之间拟采用模板或兜网进行封闭。
必须按规定设置连墙拉结点，竖向每3步，水平每3步必须设置一道牢固的连结点。
在每层边梁进行预埋铁件，脚手架的水平杆与预埋铁件焊接,水平杆与外架进行连接。
技术参数双排外架立杆纵向间距，排距，大横杆步距；剪刀撑搭设角度45o～60o，小横杆靠墙的一端离墙面30～35cm左右。
剪刀撑斜杆两端扣件与立杆节点的距离不应大于20cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，脚手架各杆件相交伸出的端头均应大于10cm，以防杆件滑落。
外向立杆顶端高出应施工墙上皮1m进行搭设。
主要施工技术要点底座、垫板：脚手架搭设前，立杆支承范围内先做好基础要求布设平稳不得悬空，外架采用C15混凝土硬化支承地面，立杆底部必须设置枕木。
脚手架外侧四周距外立杆30cm 处设20cm 宽的浅排水沟，沟底坡度≥2%，集中向主控楼两侧的集水井排水。
施工要求必须使用合格材料，对于有变形和不合格的扣件均不得使用。
在外脚架搭设过程中，必须严格按规定的构造方案和尺寸进行搭设，并及时与结构拉结或采用临时支顶，确保搭设过程的安全。
必须按规范规定设置连墙杆。
应随架体搭设进度，及时跟进做好安全网等安全防护措施的张挂。
脚手架外侧采用安全网全封闭；围网设于靠外侧立杆的内侧，与立杆、横杆绑扎牢固，绑点间距30cm。
在铺设脚手板的操作层上必须设防护栏杆和踢脚板，踢脚板高度180mm，护栏两道，每道高度。
必须在外侧立面的整个长度和高度上连续设置剪刀撑。
剪刀撑斜杆与地面夹角在45o～60o之间，每组剪刀撑跨越立杆根数不少于5根。
每道剪刀撑宽度不应小于4跨，且不应小于6m。
剪刀撑斜杆应与立杆进行连接，底部斜杆的下端应置于固定物上，严禁悬空。
剪刀撑斜杆的连接均采用搭接，搭接长度不应小于，设置3个旋转扣件。
在外脚手架搭设过程中脚手架里、外两排立杆均要竖直，尤其不得向外倾斜，搭设过程中应随时校正杆件垂直度和水平偏差；避免累积偏差过大。
搭设时必须在垂直方向，水平方向按50%错开接头，所有立杆必须落地，不得在水平杆上加悬空立杆。
搭设第一节立杆时应选用长短不一的钢管，确保错开立杆接头位置；小横杆的搭设应与大横杆垂直，小横杆两端应伸出大横杆外10cm以上。
连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，十字形扣件不得使开口朝下，螺栓应适度拧紧。
钢管立拄施工要求立拄上的对接扣件应交错布置，两个相邻立拄接头不能在同一步距内，且相邻立拄接头在高度方向错开的距离不小于一个步距，各接头中心距主节点的距离不应大于步距的1/3。
立拄顶端应高出女儿墙上皮，高出建筑物檐口上皮。
脚手架底座上必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立杆上。
横向扫地杆应采用直角扣件固定在靠纵向扫地杆下方的立杆上。
如下图所示。
钢管水平杆施工要求（1）横向水平杆设于纵向杆之下，纵向水平杆固定在立杆的内侧，并采用直角扣件与立杆扣紧。
（2）纵向水平杆接长一般采用对接扣件连接，也可采用搭接。
相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应等距设置不小于3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。
如下图所示：（3）纵向水平的长度一般不宜小于3跨，并不小于6m。
每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm。
（4）连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进入，螺栓应适度拧紧。
（5）扫地杆必须按要求进行搭设，两根立杆之间的扫地杆下面必须垫至少一个木枋和木楔，从而使之直接承重。
同时，木枋和木楔下面必须垫木板或木枋，至少为 m2。
水平杆必须扣接在立杆上，不得相互扣接。
扣件螺帽一定要拧紧。
立杆竖接和水平杆横接一定要采用直角扣件，保证竖向传力和水平观感。
连墙件施工要求（1）施工时按竖向间距不大于3步距，水平间距不大于3步距，必须设置一道牢固的连结点。
拟在每层边梁进行预埋钢管，并通过水平杆与外架进行连接，将架体附着到主体框架梁上。
（2）连墙件与脚手架不能水平连接时，连接脚手架一端应向下倾斜。
（3）连墙件在建筑物侧应设备在梁、柱、板等抗拉水平作用力高的结构部位；在脚手架侧应靠近主节点设置，偏离主节点距离不应大于300mm；（4）应优先采用陵形进行布置，也可采用矩形布置。
设置时应从底层第一步纵向水平杆处开始。
如下图所示：（5）当连墙件在窗口或穿墙套管板等孔洞处，应采用双管夹墙式布设连墙点（如图7所示）剪刀撑的设置要求（1）每道剪刀撑跨越立拄的根数宜在5～7根之间，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角应在45o～60o之间。
（2）双排脚手架应在外侧立面整个长度和高度在连续设置剪支撑。
（3）剪立撑斜杆的接头采用搭接方式接长时不应小于三个扣件连接固定搭接长度不应小于1m，端部扣件盖板的边缘至杆端距离不应大于150mm。
（4）脚手架外侧立面纵向的两端各设置一道由底至顶的连续剪刀撑；两剪刀撑内边之间的距离就小于等于15m；（如图8所示）架体上开洞的施工要求施工时提升架等运输机械要求在架体上开洞作为出入口，不允许断开钢管立杆，如断开大横杆，则要求加设斜杆及设置横向支撑予以加强。
（1）洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点距离不应大于150mm。
（2）洞口两侧增设的横向支撑应伸出增设的斜杆端部，增设的短斜杆端部应用双扣件扣死。
脚手板设置要求（1）第一层、顶层、作业层应满铺脚手板、铺稳；采用竹网片作为脚手板，且应与横杆绑扎牢固；（2）应设置在三横向水平杆上，可对接平铺，也可搭接铺设。
采用对接平铺时，接头处应设两根水平横杆，脚手板外长应取13-15cm；脚手板采用搭接铺设时，接头必须铺设在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm；如图9所示（3）竹笆脚手板其主竹筋垂直于纵向水平杆，竹笆脚手板之间采用对接平铺，每块竹笆脚手板四个角采用φ镀锌铁丝固定在纵向水平杆上；（4）在作业层外侧立杆内侧绑扎1道水平钢管，作为踢脚板；（4）雨天后上架施工必须采取防滑措施。
安全通道和斜道（1）安全通道为保证施工人员进出施工现场时安全，防止高空坠物伤人，特在建筑物首层入口及井架出入口设置安全通道。
安全通道采用钢管架支撑，上部满铺两层竹排防护网以防止坠物。
其余临时进作业面通道必须搭设防护棚。
防护棚搭出约2m，其支撑是靠支在外架上的钢管，在钢管上铺设七夹板和安全网。
（2）斜道斜道采用之字型斜道，为人行斜道，宽度1m，坡度1：3。
在拐弯处设平台，宽度不应小于斜道宽度。
斜道采用踏步式，与架体进行连结，两侧设置18cm高踢脚板。
在斜道入口搭设安全通道。
临边防护（1）第二步起，作业层外层上下两根纵向水平杆之间等距设置两道纵向水平护栏；等个架体从第二步起，采用*6m 密目式安全立网在立杆内侧全封闭防护或安装不小于180mm高度的挡脚板；并在第二步上纵向水平杆处悬挂安全标志牌；（2）人行、材料运输斜道两边及平台外边防护栏下600mm处应增设一道防护栏且用密目式安全立网在立杆内侧全或安装不小于180mm高度的挡脚板。
施工安全保证安全保证措施各级管理人员要对职工生命负责的态度去严格要求，严格管理，认真抓好安全工作，搞好安全设施。
人员要求（1）严格参照外架搭设要求进行施工。
（2）特殊必须持证上岗。
具备一切高空作业的能力，40岁以下，无疾病。
（3）必须服从管理人员的安排。
遵守项目各项安全管理规定和制度。
进入施工现场的人员必须戴安全帽，系好安全带，作好防护设施。
不得穿拖鞋等，必须穿防滑鞋上班。
严禁向下抛扔杂物，不得酒后作业，严禁嬉闹。
（4）积极配合外架搭设完毕后的工作。
（5）必须负责搭设前和搭设后的日常检查和修养。
（6）听从管理人员安排积极配合项目安全员日常检查，发现问题及时整改。
搭设要点（1）钢管脚手架立杆应稳放在制作品底座上；（2）立杆间距、大横杆间距、小横杆间距符合方案要求；（3）钢管立杆大横杆接头应错开，要用扣件连接拧紧螺栓，不准用铁丝绑扎；（4）脚手架负荷量每平方米不能超过270kg；（5）脚手架两端、转角处以每隔6～7根立杆应设剪刀撑和力杆，剪刀撑和支杆与地面角度不应大于60度；（6）架子高度在5m以上或无法设支杆时，脚手架必须同建筑物连接牢固；（7）架子的铺设宽度不得小于 m，脚手板必须满铺；（8）离墙面距离30～35cm，不得有空隙和探头板，脚手板搭接时不得小于20cm，对接时应架设双排小横杆，间距不大于20cm，在架子拐弯处脚手架板应交叉搭设，垫平脚手架板应用木块，并且要钉牢，不得用砖垫；（9）翻脚手板应两人由里往外按顺序进行，在铺第一块或翻到最外一块脚手板时必须挂安全带；（10）上料料道的铺设宽度不得小于，坡度不得大于1：3，防滑条间距不得大于30cm；（11）脚手架外侧，斜道和平台要绑1m高的防护栏和钉18cm高的挡脚板或防护立网；（12）在门窗洞口搭设挑架（外伸脚手架），斜杆上墙面一般不大于30度，并应支撑在建筑手的牢固部分，不得窗台板、窗檐、线脚等地方，墙内大横杆两端都必须伸过门窗洞口两侧不小于25cm，挑架所有受力点都要绑双扣，同时要搭设防护栏杆；（13）首层设置安全通道，必须用双层木板铺钉；（14）安全网挂设、安全网必须内挂，并用专用尼龙绳或符合要求的其他材料绑扎严密、牢固；（15）搭设完毕后，必须经上级领导验收合格后，挂牌方可投入使用。
