斑马ZebraZPLII指令集中⽂说明解释我们最常⽤的斑马(Zebra)条码打印机，应⽤ZPLII命令来控制打印，说明书中有每条指令的详细说明及相关⽰例，下⾯是各指令的中⽂释义：^A 对Zebra内置点阵字体缩放 ^A(可缩放/点阵字体)命令⽤于内置的True Type字体。
可缩放字体（也可以认为是平滑⽮量字体）能够以点为单位来对横向、纵向进⾏扩展。
点阵字体由点阵象素组成，通常⾼度⾼度⼤于宽度。
内置的的缩放字体(A0=CG Triumvirate Bold Condensed)默认为不旋转，15点⾼，12点宽。
打印机将从^A命令得到字体的旋转⽅向、宽度、⾼度等参数。
^A命令的格式： ^Af,o,h,w^A=缩放/点阵字体f=字体名默认值：0（CG Triumvirate Bold Condensed)其他值：A-Z，0-9（打印机的任何字体，包括下载字体，EPROM中储存的，当然这些字体必须⽤^CW来定义为A-Z，0-9）0=字体⽅向默认值：^FW默认值或上⼀个^FW的值。
其他值：N = 正常（Normal)R = 顺时针旋转90度（Roated)I = 顺时针旋转180度（Inverted)B = 顺时针旋转270度 (Bottom)h=字符⾼度曲线字体：默认值:15点或上⼀次^CF的值。
可接受的10-1500点值：点阵字体：默认值：指定点阵字体的标准⾼度其他值：标准⾼度⾼度的整数倍，2-10。
w=字符宽度曲线字体：默认值:12点或上⼀次^CV的值，也可以显⽰为0可接受的10-1500点值：点阵字体：默认值：指定点阵字体的标准宽度其他值：标准⾼度⾼度的整数倍，2-10。
^A@ 使⽤字体名来调⽤字体 ^A@（使⽤字体名来调⽤字体）命令使⽤字体的全名，来调⽤字体⽰例：^XAA@N,25,25,B:CYRILLIC.FNT^FO100,20^FS^FDThis is a test.^FS^A@N,50,50^FO200,40^FS^FDThis string uses the B:Cyrillic.FNT^FS^XZ 第⼀⾏命令将查找字体卡/后备电池RAM(B:)中的“Cyrillic.FNT”字体，当字体找到后，命令将继续定义字符的⽅向，⼤⼩，然后在标签上打印字段数据“This is a test.” ⼀旦^A命令定义⼀个新字体名时。

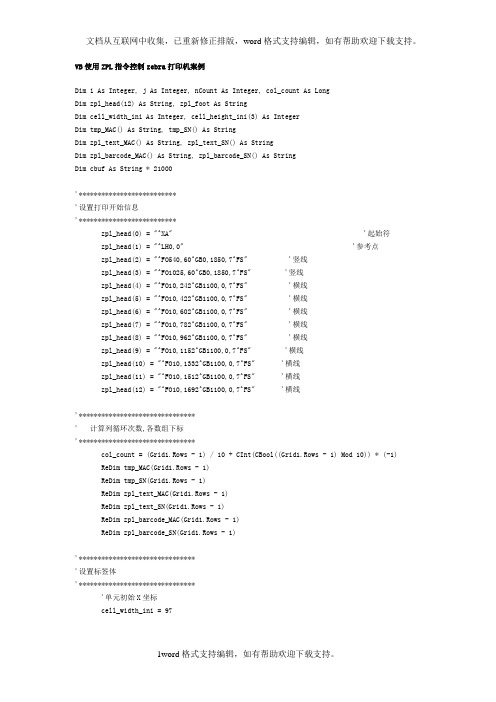

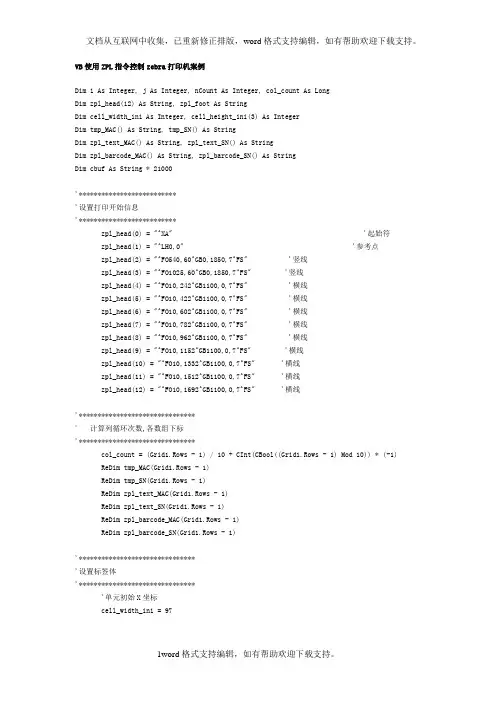

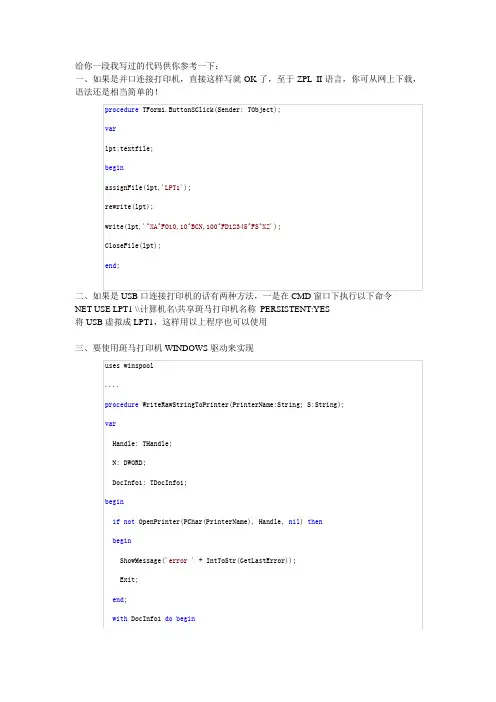

VB使用ZPL指令控制zebra打印机案例Dim i As Integer, j As Integer, nCount As Integer, col_count As LongDim zpl_head(12) As String, zpl_foot As StringDim cell_width_ini As Integer, cell_height_ini(3) As IntegerDim tmp_MAC() As String, tmp_SN() As StringDim zpl_text_MAC() As String, zpl_text_SN() As StringDim zpl_barcode_MAC() As String, zpl_barcode_SN() As StringDim cbuf As String * 21000'**************************'设置打印开始信息'**************************zpl_head(0) = "^XA" '起始符zpl_head(1) = "^LH0,0" '参考点zpl_head(2) = "^FO540,60^GB0,1850,7^FS" '竖线zpl_head(3) = "^FO1025,60^GB0,1850,7^FS" '竖线zpl_head(4) = "^FO10,242^GB1100,0,7^FS" '横线zpl_head(5) = "^FO10,422^GB1100,0,7^FS" '横线zpl_head(6) = "^FO10,602^GB1100,0,7^FS" '横线zpl_head(7) = "^FO10,782^GB1100,0,7^FS" '横线zpl_head(8) = "^FO10,962^GB1100,0,7^FS" '横线zpl_head(9) = "^FO10,1152^GB1100,0,7^FS" '横线zpl_head(10) = "^FO10,1332^GB1100,0,7^FS" '横线zpl_head(11) = "^FO10,1512^GB1100,0,7^FS" '横线zpl_head(12) = "^FO10,1692^GB1100,0,7^FS" '横线'*******************************' 计算列循环次数,各数组下标'*******************************col_count = (Grid1.Rows - 1) / 10 + CInt(CBool((Grid1.Rows - 1) Mod 10)) * (-1) ReDim tmp_MAC(Grid1.Rows - 1)ReDim tmp_SN(Grid1.Rows - 1)ReDim zpl_text_MAC(Grid1.Rows - 1)ReDim zpl_text_SN(Grid1.Rows - 1)ReDim zpl_barcode_MAC(Grid1.Rows - 1)ReDim zpl_barcode_SN(Grid1.Rows - 1)'*******************************'设置标签体'*******************************'单元初始X坐标cell_width_ini = 97For i = 1 To col_count'单元初始Y坐标cell_height_ini(0) = 88cell_height_ini(1) = 116cell_height_ini(2) = 147cell_height_ini(3) = 180For j = 1 To 10'第一单元:MAC文字nCount = GETFONTHEX("MAC:" & Grid1.TextMatrix((i - 1) * 10 + j, 0), "verdana", "MAC" & CStr((i - 1) * 10 + j), 0, 32, 16, 0, 0, cbuf)tmp_MAC((i - 1) * 10 + j) = Mid(cbuf, 1, nCount)zpl_text_MAC((i - 1) * 10 + j) = "^FO" & CStr(cell_width_ini) & "," & CStr(cell_height_ini(0)) & "^XG" & "MAC" & CStr((i - 1) * 10 + j) & ",1,1^FS"'第二单元:MAC条码zpl_barcode_MAC((i - 1) * 10 + j) = "^FO" & CStr(cell_width_ini) & "," & CStr(cell_height_ini(1)) & "^BCN,33,N,N^FD" & Grid1.TextMatrix((i - 1) * 10 + j, 0) &"^BY1.87,5.369^FS"'第三单元:SN文字nCount = GETFONTHEX("S/N:" & Grid1.TextMatrix((i - 1) * 10 + j, 1), "verdana", "SN" & CStr((i - 1) * 10 + j), 0, 32, 16, 0, 0, cbuf)tmp_SN((i - 1) * 10 + j) = Mid(cbuf, 1, nCount)zpl_text_SN((i - 1) * 10 + j) = "^FO" & CStr(cell_width_ini) & "," & CStr(cell_height_ini(2)) & "^XG" & "SN" & CStr((i - 1) * 10 + j) & ",1,1^FS"'第四单元:SN条码zpl_barcode_SN((i - 1) * 10 + j) = "^FO" & CStr(cell_width_ini) & "," & CStr(cell_height_ini(3)) & "^BCN,33,N,N^FD" & Grid1.TextMatrix((i - 1) * 10 + j, 1) &"^BY1.87,5.369^FS"If (i - 1) * 10 + j = Grid1.Rows - 1 ThenExit ForEnd Ifcell_height_ini(0) = cell_height_ini(0) + 180cell_height_ini(1) = cell_height_ini(1) + 180cell_height_ini(2) = cell_height_ini(2) + 180cell_height_ini(3) = cell_height_ini(3) + 180Next jcell_width_ini = cell_width_ini + 500Next i'*******************************'设置标签结束信息'*******************************zpl_foot = "^XZ"'*******************************'输出信息'*******************************Dim str1 As String, str2 As String, str3 As String, str4 As String str1 = ""str2 = ""str3 = ""str4 = ""For i = 0 To 12str1 = str1 & zpl_head(i) & Chr(13)NextFor i = 0 To Grid1.Rows - 1str2 = str2 & tmp_MAC(i) & Chr(13)str3 = str3 & tmp_SN(i) & Chr(13)NextFor i = 0 To Grid1.Rows - 1str4 = str4 & zpl_text_MAC(i) & Chr(13)str4 = str4 & zpl_barcode_MAC(i) & Chr(13)str4 = str4 & zpl_text_SN(i) & Chr(13)str4 = str4 & zpl_barcode_SN(i) & Chr(13)Next。

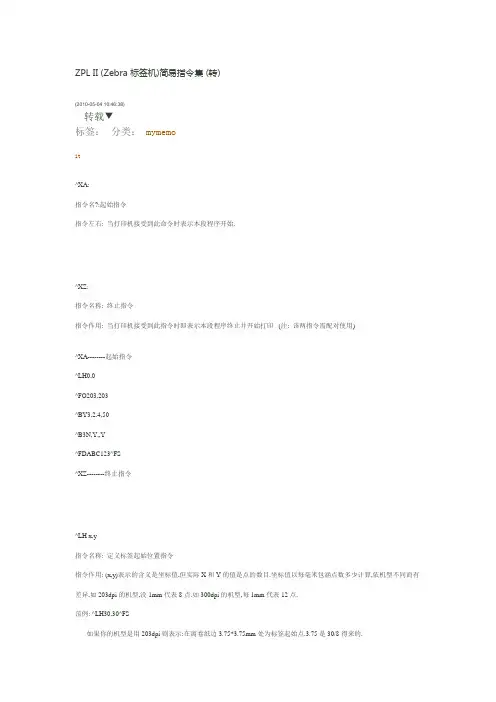

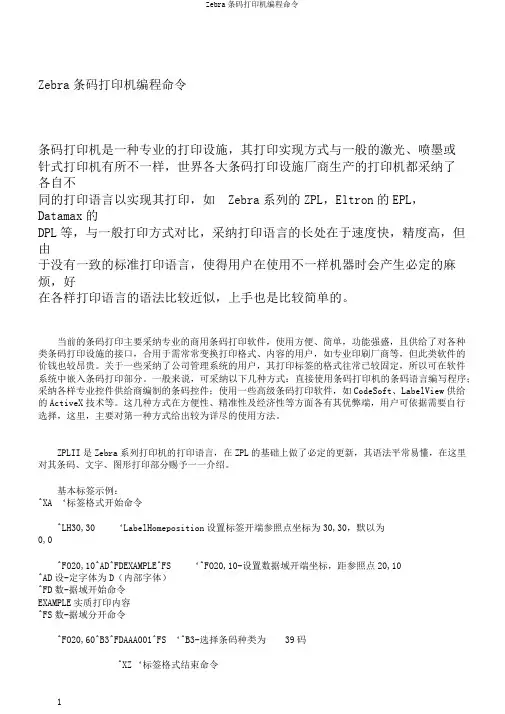

ZPL II (Zebra 标签机)简易指令集 (转)(2010-05-04 10:46:38)转载▼分类：mymemo标签：it^XA:指令名?:起始指令指令左右: 当打印机接受到此命令时表示本段程序开始.^XZ:指令名称: 终止指令指令作用: 当打印机接受到此指令时即表示本段程序终止并开始打印(注: 该两指令需配对使用)^XA--------起始指令^LH0,0^FO203,203^BY3,2.4,50^B3N,Y,,Y^FDABC123^FS^XZ--------终止指令^LH x,y指令名称: 定义标签起始位置指令指令作用: (x,y)表示的含义是坐标值,但实际X和Y的值是点的数目.坐标值以每毫米包涵点数多少计算,依机型不同而有差异,如203dpi的机型,没1mm代表8点.如300dpi的机型,每1mm代表12点.范例: ^LH30,30^FS如果你的机型是用203dpi则表示:在离卷纸边3.75*3.75mm处为标签起始点.3.75是30/8得来的.^LL y指令名称:定义标签长度指令指令作用: 限定使用在连续标签纸,y以每毫米(mm)包含点数多少计算,每一机型计算方式与前页一样.范例: ^LL300^FS表示您所打印的标签纸的长度是37.5mm (203dpi)^MD x指令名称: 浓暗度设置指令指令作用: 经由温度控制来设置打印的浓暗度,设置值可以正负各30个区段(x),正值温度越高颜色越浓,反之越淡.本指令运行后,如果打印机电源关闭即回复到出厂设置值+10.在指令群中可以分段来控制浓淡,例如:你可以在程序前段先定义^MD6,然后在中段定义^MD-9,后段再定义^MD20,此时浓淡度会以10+6=16,16-9=7,7+20=27这三段程度印出,标签就会呈现"浓淡浓"的现象,至于浓淡程度则可视打印出的效果来调整至满意程度.~JC:指令名称:检测标签纸指令指令作用:当您更换不同大小的纸张时,需重新检测纸张大小,以便在换纸后打印内容能在正确的位置,功能与硬件面版设置CALIBRATE一样,如果硬件上已有此项功能则可以在硬件上直接设置.^SC a,b,c,d,e指令名称: 设置通讯参数指令指令作用: a : baud rate,可由110-19200b : word length, 7或8个data bitsc : parity,n=none 或e= even 或o=oddd : stop bits,1或2e : handshake,X=XON/XOFF 或D=DTR/DSR 例如: ^SC9600,7,E,2,X 表示9600 baud rate 7个date bits even parity 2个stop bit xon/xoff handshake^JUx指令名称: 保存设置指令指令作用: x为参数,x=F 则恢复出厂默认值x=S 则保存当前设置值x=R 则返回上次设置值.所以,如果您在设置上作了更改且希望将此设置储存起来,您可以使用^JUs指令.^FOx,y指令名称: 定义相对于其实位置指令指令作用: (x,y)为坐标值.如:^FO20,30 表示ZEBAR这行字距标签纸边的位置为: (x) 2.5mm*(y)1.25mm (203pdi打印机)^FD指令名称: 定义打印内容指令指令作用: 定义打印内容例: ......^FO20,10,^AEN,56,30^FDZEBAR^FS.....表示打印的文字为"ZEBAR",即紧跟在^FD后面^FS指令名称: 定义本行退出指令指令作用: 定义本行退出如上例中.--常用ZPL范例(颜色及缩写对照见后文)--整张位移: ^LH nX,nY如: ^LH10,20条形码位移: ^FO nX,nY如: ^FO10,20印出文字: ^FD v^FS如: ^FDMade in Taiwan^FS印出序号: ^SN v,n,bFZ^FS如: ^SNP001,-1,Y^FS调整字型: ^AF A,nH,nW如: ^A0N,20,23条形码宽度: ^BY nTBW,nR,nH如: ^BY1,3,202 of 5 : ^B2A,nH,bBT,bAT,bCK如: ^B2N,48,Y,N,Ncode 39: ^B3A,bCK,nH,bBT,bAT如: ^B3,,20,,Ncode128: ^BC A,nH,bBT,bAT,bCK如: ^BCN,20,N,N,,Acode 93: ^BA A,nH,bBT,bAT,bCK如: ^BAN,72,N,N,NEAN-13 : ^BE A,nH,bBT,bAT如: ^BEN,34,Y,N画框划线: ^GB nW,nH,nLW如: ^GB200,100,2 or ^GB150,0,1 特殊字符~: ^F vC^FD v^FS如: ^FH^FD_7e^FS ASCII 7E='~' 画图: ^XG vN,nXS,nYS^FS如: ^XGR:SAMPLE.GRF,2,1^FS--各打印机型每毫米点数--152 DPI(1mm 6pt): 90A203 DPI(1mm 8 pt): S300,S500,105S,160S,140,140XI,Z4000 300 DPI(1mm 12pt): 90XI,170XI(1mm 12pt)600 DPI(1mm 24pt): 96xiIII,BRADY600--颜色代表意义--蓝色:ZPL指令;粉红色:数字; 紫色:文字数据--缩写代表意义--nW : 宽度点数(Width)nH : 高度点数(Height)nR : 宽窄线条比例(Rate)nTBW: 窄线条点数(Thin Bar Width)nLW : 线宽点数(Line Width)nXS : 水平放大比例(X-axis Scale)nYS : 垂直放大比例(Y-axis Scale)v : 任何文字数据A : 旋转角度(Angle): N:0,R:90,I:180,B:270bFZ : 是否前面补零(Fill Zero)bBT : 是否条形码底下印字(Below Text)bAT : 是否条形码上面印字(Above Text)bCK : 是否印检查字符(Check)F : 可以是0-9,A-Z; 字型0:向量字型; 字型D:常用字型vC :打印特殊字符时的跳脱字,内定为_vN :在打印机中的文件名, 如. R:SAMPLE.GRF。

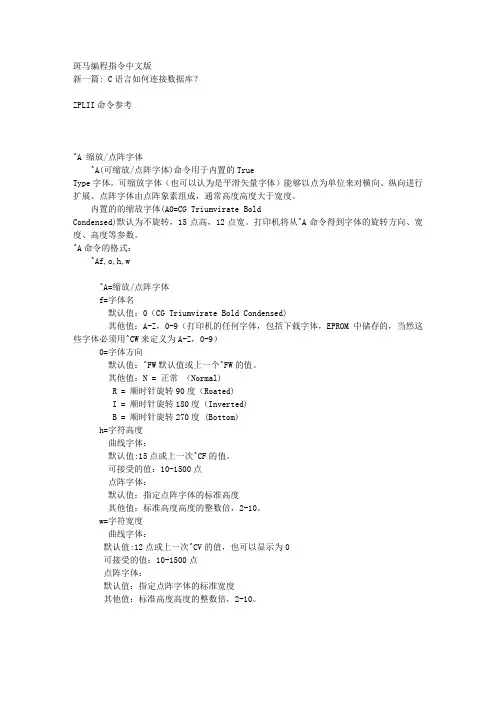

斑马编程指令中文版新一篇: C语言如何连接数据库？ZPLII命令参考^A 缩放/点阵字体^A(可缩放/点阵字体)命令用于内置的TrueType字体。
可缩放字体（也可以认为是平滑矢量字体）能够以点为单位来对横向、纵向进行扩展。
点阵字体由点阵象素组成，通常高度高度大于宽度。
内置的的缩放字体(A0=CG Triumvirate BoldCondensed)默认为不旋转，15点高，12点宽。
打印机将从^A命令得到字体的旋转方向、宽度、高度等参数。
^A命令的格式：^Af,o,h,w^A=缩放/点阵字体f=字体名默认值：0（CG Triumvirate Bold Condensed)其他值：A-Z，0-9（打印机的任何字体，包括下载字体，EPROM中储存的，当然这些字体必须用^CW来定义为A-Z，0-9）0=字体方向默认值：^FW默认值或上一个^FW的值。
其他值：N = 正常（Normal)R = 顺时针旋转90度（Roated)I = 顺时针旋转180度（Inverted)B = 顺时针旋转270度 (Bottom)h=字符高度曲线字体：默认值:15点或上一次^CF的值。
可接受的值：10-1500点点阵字体：默认值：指定点阵字体的标准高度其他值：标准高度高度的整数倍，2-10。
w=字符宽度曲线字体：默认值:12点或上一次^CV的值，也可以显示为0可接受的值：10-1500点点阵字体：默认值：指定点阵字体的标准宽度其他值：标准高度高度的整数倍，2-10。
^A@ 使用字体名来调用字体^A@（使用字体名来调用字体）命令使用字体的全名，来调用字体示例：^XAA@N,25,25,B:CYRILLIC.FNT^FO100,20^FS^FDThis is a test.^FS^A@N,50,50^FO200,40^FS^FDThis string uses the B:Cyrillic.FNT^FS^XZ第一行命令将查找字体卡/后备电池RAM(B:)中的“Cyrillic.FNT”字体，当字体找到后，命令将继续定义字符的方向，大小，然后在标签上打印字段数据“Thisis a test.”一旦^A@定义了“Cyrillic.FNT”，它的作用将一直保持到下一个^A@命令定义一个新字体名时。
Zebra斑马打印机中文操作说明斑马105SL打印机使用手册 <>一打印机电源二打印机结构三安装标签和色带的注意事项四面板功能说明五Zebra 105SL打印机的简单调整和参数设置说明六打印机的日常维护七常见故障极其处理一打印机电源电源开关位于打印机后面打印机的电源是交流电压230V和110V自适应安装打印机时请确保供电电压和打印机的工作电压相符同时检查供电电源是否接安全地[千万注意] 在插拔任何连线时都应该关闭微机和打印机的电源否则易损坏打印机和微机的主板!某些外界的影响如闪电电源或信号线上的噪声也会使打印机出现误操作关掉打印机再重新打开可使打印机恢复正常二打印机结构Zebra斑马打印机中文操作说明图二Zebra斑马打印机中文操作说明三安装标签和色带的注意事项105SL打印机可以打印的最小标签20mm*6mm1安装标签和色带时按照打印机内的安装指示图即可注意色带安装时要分清色带的绕向千万不能装反否则会损害打印机的组件安装时须将色带推到底ZEBRA打印机只可用外向色带标签安装时要将标签挡片和挡纸片挡好标签要从压纸/反射片下穿过标签左侧靠着导纸片2安装标签和色带时注意不要划伤打印头比如戒指工具等物品色带及标签勿粘有泥沙灰尘杂物等3当标签被卷入打印头下面的滚筒中时千万不能用刀片来划开标签以免损伤滚筒只可以用手慢慢反向转动滚筒将标签撤出 4安装完标签和色带后一定要合上铁外盖5请用ZEBRA的色带和标签否则易损害打印头Zebra斑马打印机中文操作说明色带安装示意图废色带取下示意图Zebra斑马打印机中文操作说明四面板功能说明面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮 POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用 ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息 CHECK RIBBON色带状态灯亮表明色带状态不对 PAPER OUT标签状态灯亮表明标签状态不对PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对DA TA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了 +键是用来选择不同的打印机参数PREVIOUS向前翻页键在打印机设置中向前翻页NEXT/SA VE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘 SETUP/EXIT设置/退出键进入或退出打印机设置 PAUSE暂停键暂停和恢复打印 FEED走纸键走出一张空白标签 Zebra斑马打印机中文操作说明CANCEL清除键在暂停方式下有效清除打印机的内存五Zebra 105SL打印机的简单调整和参数设置说明 1. 正常的开机显示 PRINT READY 6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.32. 更改设定1). 打印颜色深浅的调整(DARKNESS);在 " PRINTER READY " 时, 按 SETUP/EXIT 键, 出现如下显示; DARKNESS +10 - 00000000000 +按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度. 缺省值 :+10选项范围 : 0 到 +30一般该值设置到10—25左右比较合适(纸面10—15胶面 20—25)按 " NEXT/SA VE " 显示下一个选项;2). 撕下标签的位置的调整(TEAR OFF); TEAR OFF +0 - 00000000000 +按右面+键增加数值, 按左面-椭圆键减少数值. 缺省值 : +0选项范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SA VE " 显示下一个选项 3). 打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项. 缺省值 : TEAR OFF选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷). 按 " NEXT/SA VE " 显示下一个选项4). 标签类型的选择(MEDIA TYPE); MEDIA TYPE按+及-键显示不同的选项.缺省值 : NON-CONTINUOUS ( 非连续 )选项 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ). Zebra斑马打印机中文操作说明注 : 标签类型有两种, 这个参数使打印机知道目前使用的是 CONTINUOUS ( 连续 ) 或 NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ).按 " NEXT/SA VE " 显示下一个选项5). 传感器类型的选择(SENSOR TYPE); SENSOR TYPE按+及-键显示不同的选项.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ).注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ). 按 " NEXT/SA VE " 显示下一个选项6). 打印方法的选择(PRINT METHOD); PRINT METHOD按+及-键显示不同的选项.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 直热式 ). 注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸. 按 " NEXT/SA VE " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH); PRINT WIDTH -> 104 0/8 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按 " NEXT/SA VE " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH);MAXIMUM LENGTH - 39.0 IN 988 MM + 按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为988mm, 范围由打印机设置注 :此选择的作用为1) 在作标签长度校正CALIBRA TE时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度. 按 " NEXT/SA VE " 显示下一个选项9). 列印内置字体(LIST FONTS); Zebra斑马打印机中文操作说明 LIST FONTS PRINT按+键将打印出一标签列印出打印机当前可识别的字体. 按 " NEXT/SA VE " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES); LIST BAR CODES PRINT按+键将打印出一标签列印出打印机当前可识别的条形码. 按 " NEXT/SA VE " 显示下一个选项11). 列印内存图形(LIST IMAGES); LIST IMAGES PRINT按+键将打印出一标签列印出打印机当前可识别的图像格式. 按 " NEXT/SA VE " 显示下一个选项12). 列印内存条码格式(LIST FORMA TS); LIST FORMA TS PRINT按+键将打印出一标签列印出打印机当前可识别的格式. 按左面-键没有作用.按 " NEXT/SA VE " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP); LIST SETUP PRINT按+键将打印出一标签列印出打印机当前的选项设置值. 按 " NEXT/SA VE " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL); LIST ALL PRINT按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按 " NEXT/SA VE " 显示下一个选项15).初始化内存卡INITIALIZE CARD; INITIALIZE CARD YES按+键选择YES将会提示输入密码输入密码后按NEST/SA VE显示屏将询问 INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按 +键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARDZebra斑马打印机中文操作说明 2. 界面按 " NEXT/SA VE " 显示下一个选项16初始化闪存(INIT FLASH MEM); INIT FLASH MEM YES按+键选择YES将会提示输入密码输入密码后按NEST/SA VE显示屏将询问 INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOU SURE 按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD 界面按 " NEXT/SA VE " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE); SENSOR PROFILE PRINT按+键开始打印标签和色带传感器的校正图按 " NEXT/SA VE " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON); MEDIA AND RIBBON CALIBRA TE按+开始校正步骤, 显示屏显示 " LOAD BACKING "; LOAD BACKING CANCEL CONTINUE把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 ); 按+键继续校正, 面板上将显示 " REMOVE RIBBON "; REMOVE RIBBON CANCEL CONTINUE将色带取走合上打印头, 按+键继续校正, 面板上将显示 " CALIBRA TING... PLEASE WAIT "; CALIBRA TING PLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示; RELOAD ALL CONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面黑色椭圆键继续校正操作; 打印机将打印 " 传感器曲线图形 ", 面板显 "MEDIA AND RIBBON CALIBTA TE"; MEDIA AND RIBBON CALIBRA TE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按 " NEXT/SA VE " 显示下一个选项19).并行通讯口设置(PARALLEL COMM.) PARALLEL COMM按+及-键显示不同的选项. 默认值PARALLEL选项PARALLEL TEAINAX/COAX 按 " NEXT/SA VE " 显示下一个选项20).串行通讯口设置SERIAL COMM; SERIAL COMM按+及-键显示不同的选项. 缺省值 : RS232选项 : RS232串口RS422/485RS485 按 " NEXT/SA VE " 显示下一个选项21). 波特率的设置(BAUD); BAUD - 9600 +按+及-键显示不同的选项. 缺省值 : 9600选择 : 1103006001200240048009600192002880057600115200 注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项22). 数据位的设置(DA TA BITS); SET DA TA BITS - 8-BITS + Zebra斑马打印机中文操作说明按+及-键显示不同的选项. 缺省值 : 8-BITS选择 : 7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项23). 校验位的设置(PARITY); PARITY按+及-键显示不同的选项. 缺省值 : EVEN偶校验选择 : EVEN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项24) 主机流量控制(HOST HANDSHAKE) HOST HANDSHAKE 按+及-键显示不同的选项. 缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS,注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项25). PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项. 缺省值 : NONE选择 : NONEZEBRAACK/NACK注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR 按 " NEXT/SA VE " 显示下一个选项26). NETWORK ID网络ID号的设置 NETWORK ID -> 000 + 按键改变数值, 按移动位置. 缺省值 : 000选择 : 000至999按 " NEXT/SA VE " 显示下一个选项27). COMMUNICA TIONS通讯模式的设置 COMMUNICA TIONSZebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 :NORMAL MODE(正常模式)选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式) 若选择DIAGNOSTICS时当打印机收到数据后将打印ASCII HEX 按 " NEXT/SA VE " 显示下一个选项28). CONTROL PREFIXZPL/ZPLII控制前缀的设置 CONTROL PREFIX -> 7EH + 按+及-键显示不同的选项. 缺省值 : 7E 选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项29). FORMA T PREFIXZPL/ZLPII格式前缀的设置 FORMA T PREFIX -> 5EH + 按+及-键显示不同的选项. 缺省值 : 5E 选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项30). DELIMITER CHAR(ZPL/ZLPII分隔符的设置 DELIMITER CHAR -> 2CH + 按+及-键显示不同的选项. 缺省值 : 2C 选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项31). ZPL MODE编程语言的选择的设置 ZPL MODE按+及-键显示不同的选项. 缺省值 : ZPLII 选择 : ZPLIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 14 Zebra斑马打印机中文操作说明32). MEDIA POWER UP开机标签状态的选择的设置 MEDIA POWER UP按+及-键显示不同的选项. 缺省值 : CALIBRA TION测纸选择 : FEED走纸CALIBRA TION测纸LENGTH纸长NO MOTION不动按 " NEXT/SA VE " 显示下一个选项33). HEAD CLOSE打印头关闭标签状态的选择的设置 HEAD CLOSE按+及-键显示不同的选项. 缺省值 : CALIBRA TION测纸选择 : FEED走纸CALIBRA TION测纸LENGTH纸长NO MOTION不动按 " NEXT/SA VE " 显示下一个选项34). BACKFEED标签回撤的设置注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效 BACKFEED 按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值 : DEFAULT当标签被切或剥离后90%标签回撤选择 : DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED 按 " NEXT/SA VE " 显示下一个选项35). LABEL TOP打印内容的上下位置的调整; LABEL TOP +000 -▊▊▊▊▊ +按+及-键显示不同的选项. 缺省值 : +0范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SA VE " 显示下一个选项36). LEFT POSITION打印内容的左右位置的调整; LEFT POSITION => +0000 + 按+及-键显示不同的选项. 缺省值 : 0000范围 : -9999到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印 SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 15 Zebra斑马打印机中文操作说明机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SA VE " 显示下一个选项37). 传感器参数表 WEB S. - XX + MEDIA S. RIBBON S. MARK S.MARK MED S. MEDIA LED RIBBON LED MARK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按 " NEXT/SA VE " 显示下一个选项38). LCD ADJUST液晶显示亮度的设定; LCD ADJUST +10 -▊▊▊▊▊ +按+及-键显示不同的选项. 缺省值 : 10 选择 : 00-19按 " NEXT/SA VE " 显示下一个选项39). FORMA T CONVERT(位图缩放设置); FORMA T CONVERT 按+及-键显示不同的选项. 缺省值 : None范围 : None, 150-300, 150-600, 200-600, 300-600 按 " NEXT/SA VE " 显示下一个选项40). LANGUAGE机器显示语言设置 LANGUAGE ENGLISH 按或显示别的选项缺省值 : ENGLISH选项: English, Spanish, French, German, Italian, Norwegian, Portuguese, Swedish, Danish, Dutch, F innish, Japanese 按 " NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面 ENTER PASSWORD -> 0000按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SA VE进入设置更改界面请保管好些密码注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失! 存储步骤 : 1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示; SA VE SETTING 1). PERMANENT 永久存储所做的更改; 2). TEMPORARY暂时存储所做的更改, 关机后会失去; 3). CANCEL 取消刚做的更改; 4). LOAD DEFAULT 恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值 5). LOAD LAST SA VE 取用上次储存的设置;2. 按+或-将显示别的选项;3. 按 " NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净 2.滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦 3.传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘 4.传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括 (1)面板指示灯的状态(闪亮灭)及变化过程 (2)打印机的动作(走纸切纸打印等) (3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等 1. 开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好 2. 色带起皱, 调色带控制挡板.3. 若印出的标签总有一条竖的白线打不出来, 则(1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头. (2) 若故障依旧, 则需更换打印头. 常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏打印位置偏左(右) 1打印纸偏右(左)2程序定义的坐标不对3打印机设置中的LEFT POSITION不妥 1将打印纸安装好挡纸片挡好 2重新设定好打印的坐标 3重新设定LEFT POSITION 打印位置偏上(下)1程序定义的坐标不妥2打印机设置中的LABEL TOP不妥 1重新设定好打印的坐标 2重新设定LABEL TOP撕纸位置偏上(下) 打印机设置中的TEAR OFF 设置不妥调整撕纸位置(见五(2)) 打印深度过深 1打印头压力过紧 2打印温度偏高 1降低打印头的压力 2降低打印头的温度打印深度过浅 1.打印头压力过松 2.打印温度偏低 3.标签和色带不匹配 1.增加打印头的压力 2.增加打印头的温度 3.联系蓝轩公司工程部打印左浅右深或左深右浅 1.打印头压力左右不均衡 2.打印头位置不好 1.均衡打印头左右压力 2.重新调节打印头位置定位不准 1.标签传感器位置不对 2.传动皮带磨损 3.打印纸装得不正 1调整标签传感器位置 2更换皮带3将打印纸安装好挡纸片挡好计算机传送数据, 打印机不能正常接收数据 1联机参数设置不对 2主板坏1重新设定好液晶显示RIBBON OUT 1色带用完或者未安装好 2色带传感器检测出错3程序中设置的打印模式不对 1安装好色带2做标签和色带传感器灵敏度的调整/校正 3选择正确的打印模式液晶显示RIBBON IN 1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错 1移走色带2做标签和色带传感器灵敏度的调整/校正(步骤五(16)) 液晶显示PAPER OUT 1.标签用完或者未安装好, 2.标签传感器位置不对 3.标签传感器被物体遮挡 4.标签传感器检测出错5.程序中设置的标签类型不对 1安装好标签2调好标签传感器位置 3移走遮挡的物体4做标签和色带传感器灵敏度的调整/校正(步骤五(16)) 5选择正确的标签类型液晶显示HEAD OPEN 1打印头未合上2打印头电阻值设置不对 3打印头状态传感器未检测 1合上打印头2设置好打印头电阻值。
