Cisco Packet Tracer路由器配置

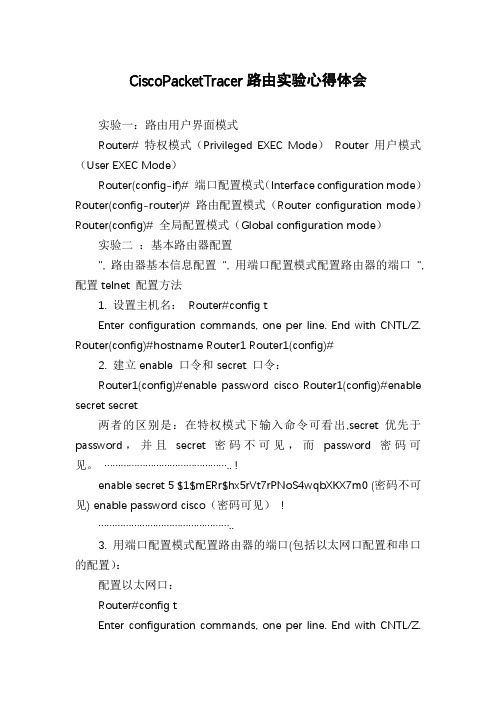

CiscoPacketTracer路由实验心得体会实验一：路由用户界面模式Router# 特权模式（Privileged EXEC Mode）Router 用户模式（User EXEC Mode）Router(config-if)# 端口配置模式（Interface configuration mode）Router(config-router)# 路由配置模式（Router configuration mode）Router(config)# 全局配置模式（Global configuration mode）实验二：基本路由器配置", 路由器基本信息配置", 用端口配置模式配置路由器的端口", 配置telnet 配置方法1. 设置主机名：Router#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname Router1 Router1(config)#2. 建立enable 口令和secret 口令：Router1(config)#enable password cisco Router1(config)#enable secret secret两者的区别是：在特权模式下输入命令可看出,secret优先于password，并且secret密码不可见，而password密码可见。

……………………………………….. !enable secret 5 $1$mERr$hx5rVt7rPNoS4wqbXKX7m0 (密码不可见) enable password cisco（密码可见）!…………………………………………..3. 用端口配置模式配置路由器的端口(包括以太网口配置和串口的配置）：配置以太网口：Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int GigabitEthernet0/0Router(config-if)#ip address 192.168.3.1 255.255.255.0 Router(config-if)#no shutRouter(config-if)#%LINK-5-*****: Interface GigabitEthernet0/0, changed state to up 配置串口：Router#config tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int Serial0/2/0Router(config-if)#ip address 192.168.2.1 255.255.255.0 Router(config-if)#no shut%LINK-5-*****: Interface Serial0/2/0, changed state to down4. 查看端口配置情况：Router#show interface Serial0/2/0Serial0/2/0 is down, line protocol is down (disabled) Hardware is HD*****Internet address is 192.168.2.1/24MTU 1500 bytes, BW 1544 Kbit, DLY ***** usec, reliability 255/255, txload 1/255, rxload 1/255Encapsulation HDLC, loopback not set, keepalive set (10 sec) ………………………………….. 5. 撤销IP地址设置：Router(config)#interface Serial0/2/0Router(config-if)#no ip address 192.168.2.1 255.255.255.0 6. 查看串口是DCE口还是DTE口未连接电缆时：Router#show controller Serial0/2/0 Interface Serial0/2/0Hardware is PowerQUICC MPC860 No serial cable attachedidb at 0x*****AC4, driver data structure at 0x*****AC0 SCC Registers:General [GSMR]=0x2:0x***-*****, Protocol-specific [PSMR]=0x8 Events [SCCE]=0x0000, Mask [SCCM]=0x0000, Status [SCCS]=0x00Transmit on Demand [TODR]=0x0, Data Sync [DSR]=0x7E7E Interrupt Registers:Config [CICR]=0x00367F80, Pending [CIPR]=0x0000C000 Mask [CIMR]=0x***-*****, In-srv [CISR]=0x***-***** Command register [CR]=0x580Port A [PADIR]=0x1030, [PAPAR]=0xFFFF [PAODR]=0x0010, [PADAT]=0xCBFF Port B [PBDIR]=0x09C0F, [PBPAR]=0x0800E [PBODR]=0x00000, [PBDAT]=0x3FFFD Port C [PCDIR]=0x00C, [PCPAR]=0x200[PCSO]=0xC20, [PCDAT]=0xDF2, [PCINT]=0x00FReceive Ringrmd(***-*****): status 9000 length 60C address 3B6DAC4 rmd(***-*****): status B000 length 60C address 3B6D444 Transmit Ringtmd(*****B0): status 0 length 0 address 0 tmd(*****B8): status 0 length 0 address 0 tmd(*****C0): status 0 length 0 address 0 tmd(*****C8): status 0 length 0 address 0 tmd(*****D0): status 0 length 0 address 0 tmd(*****D8): status 0 length 0 address 0 tmd(*****E0): status 0 length 0 address 0 tmd(*****E8): status 0 length 0 address 0 tmd(*****F0): status 0 length 0 address 0 tmd(*****F8): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 2000 length 0 address 0 tx_limited=1(2)SCC ***** *****ER RAM (at 0x*****C00) Rx BD Base [RBASE]=0x2830, Fn Code [RFCR]=0x18 Tx BD Base [TBASE]=0x28B0, Fn Code [TFCR]=0x18 Max Rx Buff Len [MRBLR]=1548Rx State [RSTATE]=0x0, BD Ptr [RBPTR]=0x2830 Tx State[TSTATE]=0x4000, BD Ptr [TBPTR]=0x28B0SCC HDLC *****ER RAM (at 0x*****C38)CRC Preset [C_PRES]=0xFFFF, Mask [C_MASK]=0xF0B8Errors: CRC [CRCEC]=0, Aborts [ABTSC]=0, Discards [DISFC]=0 Nonmatch Addr Cntr [NMARC]=0 Retry Count [RETRC]=0 Max Frame Length [MFLR]=1608Rx Int Threshold [RFTHR]=0, Frame Cnt [RFCNT]=0 User-defined Address 0000/0000/0000/0000 User-defined Address Mask 0x0000 buffer size 1524PowerQUICC SCC specific errors:0 input aborts on receiving flag sequence 0 throttles, 0 enables 0 overruns0 transmitter underruns 0 transmitter CTS losts 0 aborted short frames连接电缆后：Router#show controller Serial0/2/0 Interface Serial0/2/0Hardware is PowerQUICC MPC860 DCE V.35, clock rate ***-***** idb at 0x*****AC4, driver data structure at 0x*****AC0 SCC Registers:General [GSMR]=0x2:0x***-*****, Protocol-specific [PSMR]=0x8 Events [SCCE]=0x0000, Mask [SCCM]=0x0000, Status [SCCS]=0x00 Transmit on Demand [TODR]=0x0, Data Sync [DSR]=0x7E7E Interrupt Registers:Config [CICR]=0x00367F80, Pending [CIPR]=0x0000C000 Mask [CIMR]=0x***-*****, In-srv [CISR]=0x***-***** Command register [CR]=0x580Port A [PADIR]=0x1030, [PAPAR]=0xFFFF [PAODR]=0x0010, [PADAT]=0xCBFF Port B [PBDIR]=0x09C0F, [PBPAR]=0x0800E [PBODR]=0x00000, [PBDAT]=0x3FFFD Port C [PCDIR]=0x00C,[PCPAR]=0x200[PCSO]=0xC20, [PCDAT]=0xDF2, [PCINT]=0x00F Receive Ringrmd(***-*****): status 9000 length 60C address 3B6DAC4 rmd(***-*****): status B000 length 60C address 3B6D444 Transmit Ringtmd(*****B0): status 0 length 0 address 0 tmd(*****B8): status 0 length 0 address 0 tmd(*****C0): status 0 length 0 address 0 tmd(*****C8): status 0 length 0 address 0 tmd(*****D0): status 0 length 0 address 0 tmd(*****D8): status 0 length 0 address 0 tmd(*****E0): status 0 length 0 address 0 tmd(*****E8): status 0 length 0 address 0 tmd(*****F0): status 0 length 0 address 0 tmd(*****F8): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 0 length 0 address 0 tmd(***-*****): status 2000 length 0 address 0tx_limited=1(2)SCC ***** *****ER RAM (at 0x*****C00) Rx BD Base [RBASE]=0x2830, Fn Code [RFCR]=0x18 Tx BD Base [TBASE]=0x28B0, Fn Code [TFCR]=0x18 Max Rx Buff Len [MRBLR]=1548Rx State [RSTATE]=0x0, BD Ptr [RBPTR]=0x2830 Tx State [TSTATE]=0x4000, BD Ptr [TBPTR]=0x28B0SCC HDLC *****ER RAM (at 0x*****C38)CRC Preset [C_PRES]=0xFFFF, Mask [C_MASK]=0xF0B8Errors: CRC [CRCEC]=0, Aborts [ABTSC]=0, Discards [DISFC]=0 Nonmatch Addr Cntr [NMARC]=0 Retry Count [RETRC]=0 Max Frame Length [MFLR]=1608Rx Int Threshold [RFTHR]=0, Frame Cnt [RFCNT]=0 User-defined Address 0000/0000/0000/0000 User-defined Address Mask 0x0000buffer size 1524PowerQUICC SCC specific errors:0 input aborts on receiving flag sequence 0 throttles, 0 enables 0 overruns0 transmitter underruns 0 transmitter CTS losts 0 aborted short frames7. 配置telnet 配置方法能进行telnet 的前提：1）主机能ping 通路由器；2）路由器设置了telnet 密码；3）路由器允许通过telnet 登录；4）如果需要进入特权模式，还需要配置enable 密码。

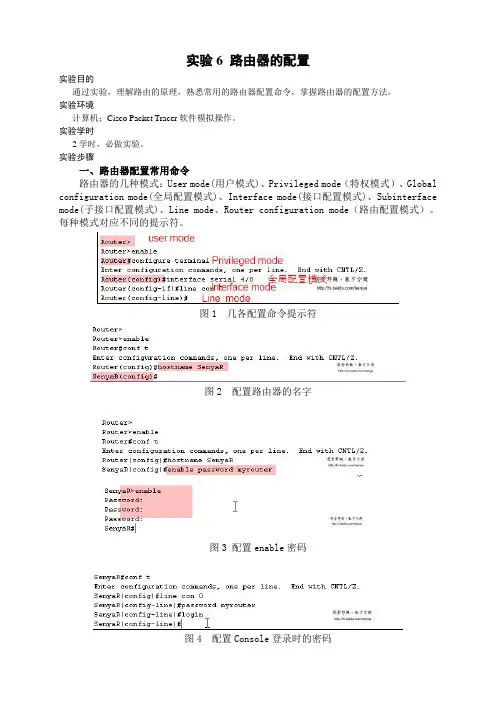

实验6 路由器的配置实验目的通过实验，理解路由的原理，熟悉常用的路由器配置命令，掌握路由器的配置方法。

实验环境计算机；Cisco Packet Tracer软件模拟操作。

实验学时2学时，必做实验。

实验步骤一、路由器配置常用命令路由器的几种模式：User mode(用户模式)、Privileged mode（特权模式）、Global configuration mode(全局配置模式)、Interface mode(接口配置模式)、Subinterface mode(子接口配置模式)、Line mode、Router configuration mode（路由配置模式）。

每种模式对应不同的提示符。

图1 几各配置命令提示符图2 配置路由器的名字图3 配置enable密码图4 配置Console登录时的密码图5 查看路由器接口的IP配置信息图6 显示某个指定端口的详细信息二、配置单个的路由器（1）在界面中添加一个Router-PT-Empty，单击，选“物理”，关闭路由器电源，为该路由器添加一些模块，然后再打开电源。

（2）添加一台PC机，将其RS-232接口与路由器Console接口相连（3）进入PC机的超级终端，提示“continue with configuration dialog？[yes/no]：”时输入no回车，进入Router>用户模式（4）进入特权模式enable回车，进入全局配置模式config t回车（5）命名：Router（config）#hostname ***回车（6）特权模式密码：Router（config）#enable password ***回车（7）设置IP地址：Router（config-if）#ip address ***回车总结：实验中遇到什么问题，是否解决，如何解决的？。

Packet Tracer 5.0配置cisco路由器详细说明1、Cisco路由器的接口类型介绍路由器既可以对不同局域网段进行连接，也要以对不同类型的广域网络进行连接，所以路由器的接口类型也就一般可以分为局域网接口和广域网接口两种。

另外，因为路由器本身不带有输入和终端显示设备，但它需要进行必要的配置后才能正常使用，所以一般的路由器都带有一个控制端口"Console"，用来与计算机或终端设备进行连接，通过特定的软件来进行路由器的配置。

下面我们先就来看看路由器的局域网和广域网连接端口。

①、局域网接口根据其接口的名字我们可看出这些接口主要是用于路由器与局域网进行连接，因局域网类型也是多种多样的，所以这也就决定了路由器的局域网接口类型也可能是多样的。

不同的网络有不同的接口类型，常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、光纤接口。

②、广域网接口路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的互连。

但因为广域网规模大，网络环境复杂，所以也就决定了路由器用于连接广域网的端口的速率要求非常高，在以太网中一般都要求在100Mbps快速以太网以上。

常见的广域网接口主要有AUI、RJ-45接口、ISDN BRI端口、异步串口、高速同步串口。

2、路由器配置接口路由器的配置端口其实有两个，分别是"Console"和"AUX"，"Console"通常是用来进行路由器的基本配置时通过专用连线与计算机连用的，而"AUX"是用于路由器的远程配置连接用的。

3、路由器的配置方式①、路由器硬件连接（所有设备必须断开电源）控制端口(consoleport)和辅助端口(AUXport)是cisco路由器的两个管理端口，这两个端口都可以在第一次进行cisco路由器配置时使用，但是我们一般都推荐使用控制端口，因为并不是所有的路由器都会有AUX端口。

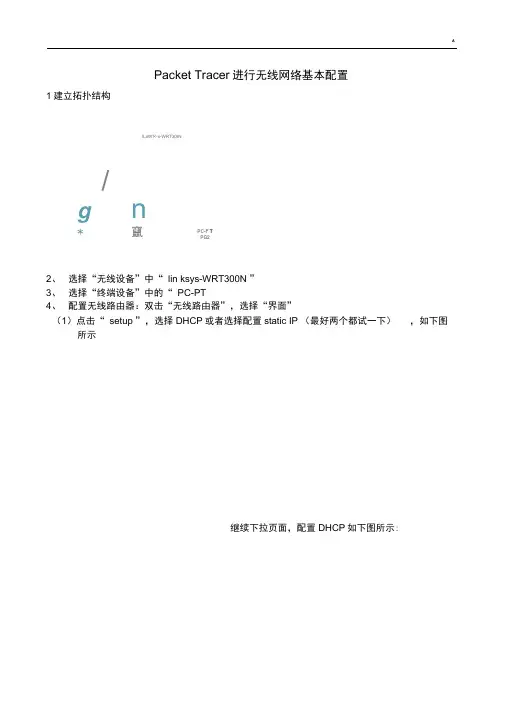

Packet Tracer 进行无线网络基本配置1建立拓扑结构lLnWf<-s-WRT30rN/g n* 竄 2、 选择“无线设备”中“ lin ksys-WRT300N ”3、 选择“终端设备”中的“ PC-PT4、 配置无线路由器：双击“无线路由器”，选择“界面”（1）点击“ setup ”，选择DHCP 或者选择配置static IP （最好两个都试一下）所示继续下拉页面，配置DHCP 如下图所示:PC-F TPG2，如下图点击“保存设置”（2）回到页面的头部，继续选择“ wireless ”，设置无线路由器的工作模式和SSID是否禁用等信息，保持不变。

（3）接着选择依次选择其他：“ Access restriction ”；“ Application & gaming ”；“Administration ”；“ Status ”，注意读懂其中的每一项具体设置，这几项都保持不变。

（4）点击页面左上角的标签“配置”，选择“无线”，进行安全配置：第一种情况：可以设置为无需认证，选择“ disabled ” ,则用户上网时搜到该无线路由器的信号后，无需输入密码即可接入；第二种情况：将“认证”设为“ WEP; “KEY填写一串数字，如1234567890; “加密类型”选择“ WEP。

第三种情况：将认证设置为“ WPA-PSK ;输入密码（注意：此处的认证和加密，同学们可以依次选择不同的方式，进行试验，看有什么不同，本部分内容主要放在第二次实验做，此次实验可以只联系第一种情况）5、给PC配置无线网卡，设为无线通信方式（1）双击” PC-PT'（2）选择标签“物理”，点“缩小”将整个机箱背面缩小至能看到完整的机箱（3）关电源：点击机箱上的“红色按钮”（4）移除有线网卡：点击机箱左下角的模块，将其拖到右下角的图片框中（5）添加无线网卡：点击左边的模块选项第一项“ Linksys-WMP300N，将该2.4G无线网卡拖到刚刚有线网卡所在的机箱左下角位置（6）开电源：(7)选择标签“桌面”，可以看到“无线PC,如下图(8)单击“无线PC，出现下图而在这里，只有将我们连接进了我们无线路由器上以后，这两项才会显示而在“ Wireless Network Name ”这下面有一个无线网络，名称为“ Default ” （此处需要选中自己命名的无线网络名称），在右边的“ Site In tormation ”这里面显示了这台无线路由器的一些信息：如支持网络类型有“ Mixed B/G/N ”安全模式使用的是“ WEP还有MAC地址等。

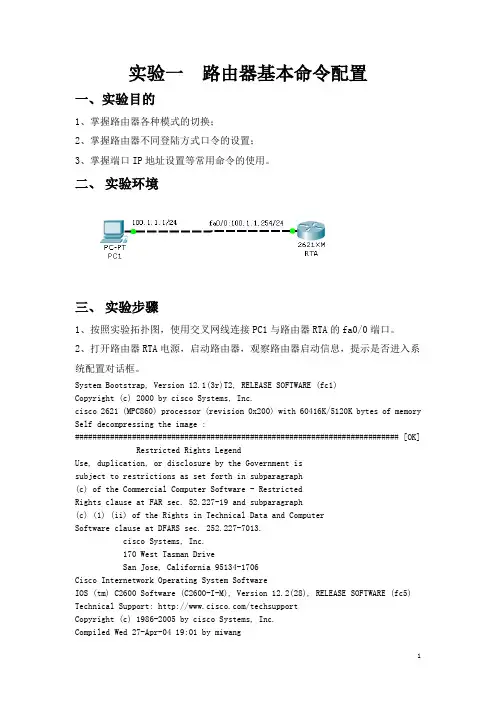

实验一路由器基本命令配置一、实验目的1、掌握路由器各种模式的切换；2、掌握路由器不同登陆方式口令的设置；3、掌握端口IP地址设置等常用命令的使用。

二、实验环境三、实验步骤1、按照实验拓扑图，使用交叉网线连接PC1与路由器RTA的fa0/0端口。

2、打开路由器RTA电源，启动路由器，观察路由器启动信息，提示是否进入系统配置对话框。

System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)Copyright (c) 2000 by cisco Systems, Inc.cisco 2621 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memory Self decompressing the image :########################################################################## [OK] Restricted Rights LegendUse, duplication, or disclosure by the Government issubject to restrictions as set forth in subparagraph(c) of the Commercial Computer Software - RestrictedRights clause at FAR sec. 52.227-19 and subparagraph(c) (1) (ii) of the Rights in Technical Data and ComputerSoftware clause at DFARS sec. 252.227-7013.cisco Systems, Inc.170 West Tasman DriveSan Jose, California 95134-1706Cisco Internetwork Operating System SoftwareIOS (tm) C2600 Software (C2600-I-M), Version 12.2(28), RELEASE SOFTWARE (fc5) Technical Support: /techsupportCopyright (c) 1986-2005 by cisco Systems, Inc.Compiled Wed 27-Apr-04 19:01 by miwangcisco 2621 (MPC860) processor (revision 0x200) with 60416K/5120K bytes of memory .Processor board ID JAD05190MTZ (4292891495)M860 processor: part number 0, mask 49Bridging software.X.25 software, Version 3.0.0.2 FastEthernet/IEEE 802.3 interface(s)32K bytes of non-volatile configuration memory.63488K bytes of ATA CompactFlash (Read/Write)--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]:实验结果分析：3、在路由器RTA上，输入no，并按回车键，进入路由器用户模式。

基于Cisco Packet Tracer的路由交换综合实验设计一、实验目的本实验旨在通过使用Cisco Packet Tracer软件，设计并实施一系列综合的路由交换实验，让学生能够深入理解网络的基本原理和实际应用技能。

通过实验，学生将学习如何配置路由器和交换机，以及如何使用基本网络服务和协议。

二、实验内容1. 实验一：基本的路由器配置在本实验中，学生将学习如何配置Cisco路由器的基本设置，包括主机名、IP地址、子网掩码、默认网关等，并测试与其他主机的连通性。

2. 实验二：静态路由配置本实验将涉及到静态路由配置，学生将学会如何手动配置路由表，以指定特定的目的地网络。

这将有助于学生理解路由器是如何根据路由表进行数据包转发的。

3. 实验三：动态路由配置在本实验中，学生将学习如何配置动态路由协议，比如RIP、OSPF等，让路由器可以自动学习网络拓扑信息，并进行自适应的路由选择。

4. 实验四：交换机基本配置本实验将涉及交换机的基本配置，包括VLAN创建、端口划分、STP协议等，学生将学会如何利用交换机实现局部段的分割和连接。

5. 实验五：VLAN间的路由配置在本实验中，学生将学会如何配置路由器实现不同VLAN间的互通。

这将有助于学生理解VLAN间通信的实现原理。

7. 实验七：交换机端口安全配置在本实验中，学生将学会如何进行交换机端口的安全配置，从而保障网络的安全性。

8. 实验八：虚拟网段的配置在本实验中，学生将学习如何配置虚拟网段，对网络进行逻辑划分，实现不同网段间的通信。

9. 实验九：VLAN和VTP的配置在本实验中，学生将学习如何配置VLAN和VTP，实现对交换机的集中管理和配置。

10. 实验十：路由器的IOS升级在本实验中，学生将学习如何进行路由器的IOS升级和备份，确保路由器的正常运行和安全性。

2. 实验二：静态路由配置（1）建立一个网络拓扑，在其中加入两台路由器和几台主机。

（2）手动配置路由表，指定特定的目的地网络。

P a c k e t T r a c e r配P P P o E及家庭路由器Packet Tracer配PPPoE及家庭路由器实验拓扑图如下：ISP路由器配置第一步：配置VPDN：Router>en Router#configConfiguring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname isp isp(config)#vpdn enableisp(config)#vpdn-group ISPisp(config-vpdn)#accept-dialinisp(config-vpdn-acc-in)#protocol pppoe% PPPoE config from vpdn-group is converted to pppoe-profile based config.% Continue PPPoE configuration under 'bba-group pppoe global'%LINEPROTO-5-UPDOWN: Line protocol on Interface Virtual-Access1, changed state to up% PPPoE config from vpdn-group is converted to pppoe-profile based config.% Continue PPPoE configuration under 'bba-group pppoe global'isp(config-vpdn-acc-in)#virtual-template 1% PPPoE config from vpdn-group is converted to pppoe-profile based config.% Continue PPPoE configuration under 'bba-group pppoe global'isp(config-vpdn-acc-in)#exitisp(config-vpdn)#exitisp(config)#第二步：配用户名密码数据库（可多配几个不同的用户名和密码）isp(config)#username admin password adminisp(config)#username test password 123456 //示例配的两个用户，也可只配一个第三步：配分配的IP地址池isp(config)#ip local pool ISP 220.10.0.10 220.10.0.100第四步：配模板接口isp(config)#inter virtual-Template 1isp(config-if)#ip unnumbered f0/0 //使用F0/0接口接入路由isp(config-if)#peer default ip address pool ISP//前面定义的IP地址池isp(config-if)#ppp authentication chap //设置验证方式AAA: Warning, authentication list default is not defined for PPP.第五步：配置F0/0接口isp(config-if)#inter f0/0isp(config-if)#pppoe enableisp(config-if)#ip add 220.10.0.1 255.255.255.0 //如仅内网通信可不配IPisp(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upInternet设置：无线路由器设置：Dhcp设置：Wifi设置：打印机设置：笔记本设置：验证：通过PPPOE获取到IP地址Ping测试：台式机ping ISP路由器成功。

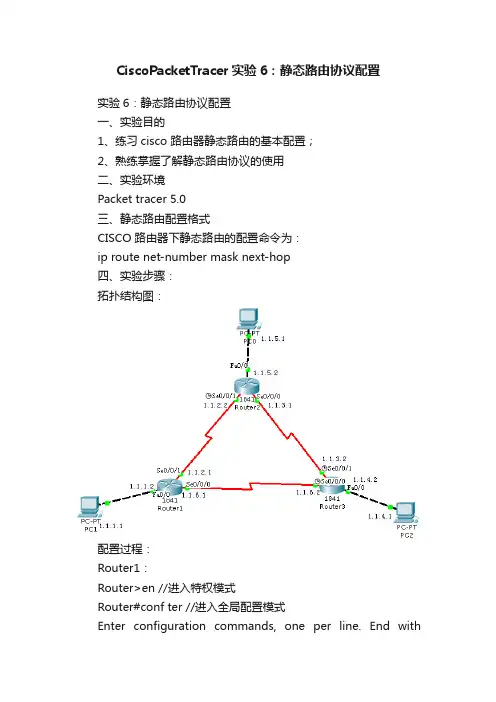

CiscoPacketTracer实验6：静态路由协议配置实验6：静态路由协议配置一、实验目的1、练习cisco 路由器静态路由的基本配置；2、熟练掌握了解静态路由协议的使用二、实验环境Packet tracer 5.0三、静态路由配置格式CISCO 路由器下静态路由的配置命令为：ip route net-number mask next-hop四、实验步骤：拓扑结构图：配置过程：Router1：Router>en //进入特权模式Router#conf ter //进入全局配置模式Enter configuration commands, one per line. End withCNTL/Z. Router(config)#int f0/0 //配置Fa0/0 接口Router(config-if)#ip add 1.1.1.2 255.255.255.0Router(config-if)#no shu%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exiRouter(config)#int serial 0/0/1 //配置串口Router(config-if)#ip add 1.1.2.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to downRouter(config-if)#exiRouter(config)#int s0/0/0 //配置串口Router(config-if)#ip add 1.1.6.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downRouter(config)#ip route 1.1.4.0 255.255.255.0 1.1.6.2 //静态路由Router(config)#ip route 1.1.5.0 255.255.255.0 1.1.2.2 //静态路由Router(config)#Router2：Router>en //进入特权模式Router#conf ter //进入全局配置模式Enter configuration commands, one per line. End withCNTL/Z.Router(config)#interface f0/0 //配置Fa0/0 接口Router(config-if)#ip add 1.1.5.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface s0/0/0 //配置串口Router(config-if)#ip add 1.1.3.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface s0/0/1 //配置串口Router(config-if)#ip add 1.1.2.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip route 1.1.1.0 255.255.255.0 1.1.2.1 //静态路由Router(config)#ip route 1.1.4.0 255.255.255.0 1.1.3.2 //静态路由Router(config)#Router3：Router>en //进入特权模式Router#conf ter //进入全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0 //配置Fa0/0 接口Router(config-if)#ip add 1.1.4.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exiRouter(config)#int s0/0/1 //配置串口Router(config-if)#ip add 1.1.3.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/0 //配置串口Router(config-if)#ip add 1.1.6.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to upRouter(config)#ip route 1.1.5.0 255.255.255.0 1.1.3.1 //静态路由Router(config)#ip route 1.1.1.0 255.255.255.0 1.1.6.1 //静态路由Router(config)#之后按照图示配置好主机的IP 地址，使用ping 命令测试相互之间的连通性，主机之间可以相互ping 通的。

路由器的配置实验完整报告1. 实验目的本实验旨在通过配置路由器，了解路由器的工作原理和实际应用，并掌握路由器的基本操作和配置方法。

2. 实验环境本实验使用Cisco Packet Tracer网络仿真工具进行配置实验，使用的路由器型号为Cisco ISR G2。

3. 实验步骤3.1 配置路由器基本信息首先，连接路由器并进入用户模式。

然后，使用命令行界面（CLI）进入特权模式，并输入以下命令配置路由器的基本信息：hostname Router1 // 设置路由器名称为Router1enable secret cisco123 // 设置特权模式密码为cisco123line console 0 // 进入控制台线路配置模式password console123 // 设置控制台登录密码为console123login // 允许控制台登录exit // 退出控制台线路配置模式line vty 0 4 // 进入虚拟终端线路配置模式password vty123 // 设置虚拟终端登录密码为vty123login // 允许虚拟终端登录exit // 退出虚拟终端线路配置模式interface gigabitethernet0/0 // 进入接口配置模式ip address 192.168.1.1 255.255.255.0 // 设置接口IP地址和子网掩码no shutdown // 激活接口exit // 退出接口配置模式ip route 0.0.0.0 0.0.0.0 192.168.1.254 // 添加默认路由，指向下一跳地址3.2 配置动态路由协议为了使路由器能够自动学习和选择最佳路由路径，我们需要配置动态路由协议。

在本实验中，我们使用RIPv2协议作为演示。

首先，进入路由器配置模式，并输入以下命令配置RIPv2：router rip // 进入RIPv2路由器配置模式version 2 // 设置RIPv2版本为2network 192.168.1.0 // 配置本地网络地址no auto-summary // 禁止自动总结网络路由exit // 退出RIPv2路由器配置模式3.3 配置NAT转换NAT（网络地址转换）是一种常用的网络转换技术，用于将私有IP 地址转换为公共IP地址，为内部网络提供对外访问能力。

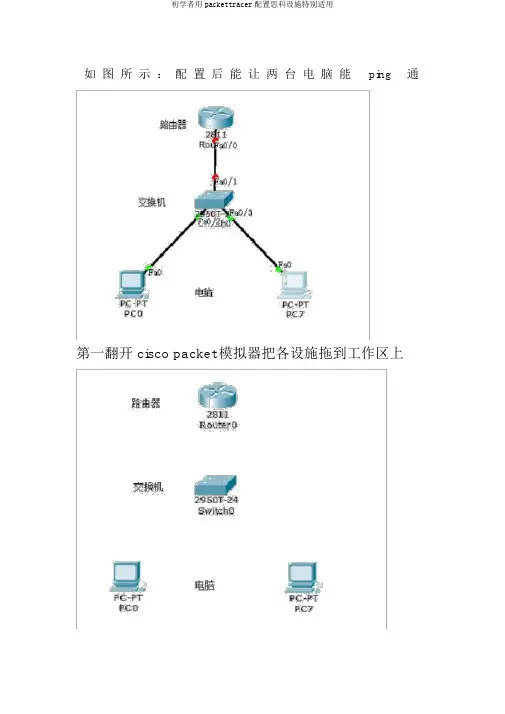

如图所示：配置后能让两台电脑能ping通第一翻开 cisco packet模拟器把各设施拖到工作区上而后连线，点击“大闪电”图标，再点“小闪电”小闪电变为以下再点要连结的设施，就能连成连成线后以下图接下来就是配置：第一配置路由器，双击路由器后，出现以下界面这时点击“命令行”出现以下界面而后在这后边输入no 并按回车出现下边语句，再按回车键就出现 Router> ，而后输入en按回车键，出现Router# 输入 conf t按回车键以后，出现Router(config)#输入 int f0/ 0 就是进入端口的意思按回车键后，出现Router(config-if)#输入IP地点和子网掩码格式是： ip 空格 add 空格 192.168.1.1 空格按回车键后依旧出现Router(config-if)# 输入 nosh按回车键后 ,出现以下，表示已配好地点，启动端口此时的端口由红色变绿色接下来简单介绍怎样配互换机（这个网络图不需要配置互换机就能 ping 通）方法和配路由器相同，相同双击要配置的互换机出现以下点击命令行按回车键出现步骤和配路由器基真相同，不一样的显示的是switch> Switch# switch(config)# ，当到达switch(config)#要注意输入int vlan 1，后边的步骤和路由器相同接下来配置电脑的地点，点击电脑点击桌面，再点106配置 ip 地点在另一台上配置ip 地点Ping 一下输入对方电脑的IP,格式是： ping 空格 ip 地点而后按回车键初学者须知，此网络图是不用配置互换机的地点配置就这几步，输入的命令都是简写的思科设施配置有 4 种模式 ,记着输入的命令是在哪个模式下，此后学到更深入的知识都是这样。

用户模式 Router>特权模式 Router#全局模式 Router(config)#接口模式 Router(config-if)#比如：保留的命令是在特权模式下输入。

实验五　路由器的基本配置及应用实验目标●掌握路由器几种常用配置方法；●掌握采用Console线缆配置路由器的方法；●掌握采用Telnet方式配置路由器的方法；●熟悉路由器不同的命令行操作模式以及各种模式之间的切换；●掌握路由器的基本配置命令并应用；实验背景●你是某公司新进的网管，公司要求你熟悉网络产品，首先要求你登录路由器，了解、掌握路由器的命令行操作；●作为网络管理员，你第一次在设备机房对路由器进行了初次配置后，希望以后在办公室或出差时也可以对设备进行远程管理，现要在路由器上做适当配置。

技术原理●路由器的管理方式基本分为两种：带内管理和带外管理。

通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。

第一次配置时必须利用Console端口进行配置。

实验步骤一、按下图所示设备和连线，新建packet tracer拓扑图S2/0S2/0实验设备Router_PT 2台，具备以太网口和串口；PC 2台；交叉线；直通线说明：1、路由器与路由器相连：用DTE串口线或DCE串口线（串口线用于远程连接）。

（1）若选DTE串口线：则连线起点设备为DTE，连线终点设备为DCE。

（2）若选DCE串口线：则连线起点设备为DCE，连线终点设备为DTE。

注意：其中DCE需设置时钟频率。

2、计算机与路由器相连：按理论应该用直连线，该模拟软件需用交叉线；同时需要在路由器和PC机之间连一条配置线（console线：路由器端选择console口，PC机端选RS232口）2、对路由器进行配置，有两种路由器配置方法：1、配置模式（1）先配置第一个路由器的串口（此处按拓扑选择的是serial2/0）：双击路由器——>选“配置”——>选“接口配置”——>选serial2/0：将端口设置为“开启”；时钟速率设置为“64000”IP地址设置为：172.16.2.2子网掩码设置为：255.255.255.0（2）再配置第一个路由器的以太网口（此处按拓扑选择的是fastethernet0/0 ）：——>选fastethernet0/0 (路由器和PC的连接口)：将端口设置为“开启”；带宽自动，全双工IP地址设置为：172.16.3.1子网掩码设置为：255.255.255.0注意：其中（1）（2）的每一步，请大家关注每做一次选项时，屏幕下方“IOS”命令窗口中对应的路由器命令是什么，便于大家使用第二种配置方法“命令行配置”路由器时，不致于输错命令。

实验6 路由器组网及静态路由配置(Cisco Packet Tracer)（设计性实验）1．实验目的1.掌握IP数据报转发的基本原理；2.掌握静态路由表的配置方法；3.进一步学习模拟软件“Cisco Packet Tracer ”4.初步了解Cisco系列路由器的基本配置方法（在路由器用户命令状态、特权命令状态、全局设置状态、局部设置状态等的参数配置方法）；5.根据实验要求，设计正确的解决方案。

2．实验设备与环境1. 仿真软件Cisco Packet Tracer，或Cisco路由器若干台；2. 台式计算机3. 实验准备1．路由器的配置方法一般来说，可以用5种方式来设置路由器，其中包括Console 口接终端或运行终端仿真软件的微机；AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；通过以太网上的TFTP服务器；通过以太网上的TELNET程序；通过以太网上的SNMP 网管工作站。

第一次设置必须通过上述第一种方式进行。

2．Cisco IOSCisco IOS即Cisco网间网操作系统软件，它满足了端到端网络连接要求，并提供了网络扩展性，模块化结构和移植性，以及多媒体，安全性，网络管理，拨号和Internet应用等许多内嵌功能内。

Cisco IOS技术共有15000种特性，可以提供Internet智能，它可将各种不同的硬件连接起来，构筑成有效、无缝的基础设施，从而大大促进网络的增长和新应用的部署。

3．学习有关Cisco路由器的参数配置方法a)命令状态1）普通用户命令状态router>路由器处于普通用户命令状态。

这时用户可以看到路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。

2）超级用户命令状态router#在router>提示符下键入enable路由器进入超级用户命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。

实验5:CISCO 路由器基本配置一、实验目的1、练习cisco 路由器端口的基本配置；2、初步了解静态路由协议二、实验环境：packet tracer 5.0三、实验步骤：拓扑结构图如下所示：配置过程：Router1：Router>enable /进入特权模式Router＃config t /进入配置模式Enter configuration commands， one per line。

End with CNTL/Z.Router（config)＃hostname yangyu /修改路由器名称yangyu（config)#int serial 0/0/0 /配置串口yangyu(config-if）#ip add 192.168。

2。

1 255.255.255。

0yangyu(config—if)＃clock rate 64000yangyu(config-if）＃no shut％LINK—5—CHANGED: Interface Serial0/0/0， changed state to downyangyu(config-if)#int fa0/0 /配置以太网接口yangyu（config-if）＃ip add 192.168.1.1 255.255。

255.0yangyu(config-if）＃no shut%LINK-5—CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO—5-UPDOWN： Line protocol on Interface FastEthernet0/0, changed state to up yangyu（config）＃％LINK—5-CHANGED: Interface Serial0/0/0， changed state to upyangyu#config tEnter configuration commands, one per line。

实验5 基于Cisco Packet Tracer的路由器综合路由配置实验一．实验目标1.掌握综合路由的配置方法；2.掌握查看通过路由重分布学习产生的路由；3.熟悉广域网线缆的连接方式；二．实验工具主机操作系统为windows 7及以上；使用Cisco Packer Rracer软件。

三．实验内容某公司通过一台三层交换机连到公司出口路由器R1上，路由器R1再和公司外的另一台路由器R2连接。

三层与R1间运行RIPv2路由协议，R1与R2间运行OSPF路由协议。

现要做适当配置，实现公司内部主机与公司外部主机之间的相互通信。

四．参考知识为了支持本设备能够运行多个路由协议进程，系统软件提供路由信息从一个路由进程重分布到另外一个路由进程的功能。

比如你可以将OSPF路由域的路由重新分布后通告RIP路由域中，也可以将RIP路由域的路由重新分布后通告到OSPF路由域中。

路由的相互重分布可以在所有的IP路由协议之间进行。

要把路由从一个路由域分布到另一个路由域，并且进行控制路由重分布，在路由进程配置模式中执行以下命令：redistribute protocol [metric metric] [metric-type metric-type] [match internal | external type | nssa-external type] [tag tag] [route-map route-map-name] [subnets]五．实验步骤实验拓扑1．PC与交换机间用直连线连接；PC与路由、路由与路由之间用交叉线连接。

2．在三层上划分2个VLAN，运行RIPv2协议；R2运行OSPF协议；3．在路由器R1上左侧配置RIPv2路由协议；右侧配置OSPF协议；4．在R1路由器进程中引入外部路由，进行路由重分布；5．将PC1、PC2主机默认网关分别设置为与直连网络设备接口IP地址；按照自己建立的拓扑情况，验证PC1、PC2主机之间是否可以互相通信，测试网络的连通性。

Cisco Packet Tracer路由器配置本文档为Cisco Packet Tracer路由器配置的详细指南，以下章节将逐步介绍路由器的设置过程。

1：硬件连接1.1 连接路由器到计算机1.2 连接路由器到互联网2：路由器基本配置2.1 登录路由器控制台2.2 设置路由器名称2.3 配置路由器管理接口2.4 配置路由器远程访问2.5 配置DNS服务器3：网络设置3.1 创建VLAN3.2 配置VLAN接口3.3 配置子接口3.4 配置IP地址3.5 配置默认网关4：静态路由设置4.1 添加静态路由4.2 查看路由表5：动态路由设置5.1 启用动态路由协议5.2 配置动态路由协议参数6： NAT设置6.1 配置NAT池6.2 设置内外网接口6.3 配置端口地址转换7： ACL设置7.1 创建ACL规则7.2 应用ACL规则8： DHCP设置8.1 配置DHCP池8.2 启用DHCP服务器9： VPN设置9.1 配置VPN隧道9.2 配置IPSec参数10：防火墙设置10：1 配置防火墙规则10：2 启用防火墙附件：本文档不涉及附件。

法律名词及注释：1： VLAN（Virtual Local Area Network）：虚拟局域网，用于划分物理网络的逻辑部分。

2： IP地址（Internet Protocol Address）：用于在网络中唯一标识计算机或网络设备的数字序列。

3： DNS服务器（Domn Name System Server）：用于将域名解析成对应的IP地址的服务器。

4：静态路由（Static Routing）：手动配置的路由，不通过动态路由协议自动学习和更新。

5：动态路由（Dynamic Routing）：通过动态路由协议自动学习和更新的路由。

6： NAT（Network Address Translation）：网络地址转换，用于将私有IP地址转换为公共IP地址。

7： ACL（Access Control List）：访问控制列表，用于控制网络流量的访问权限。
