工艺焊接性直接试验方法

南水北调中线一期引江济汉工程渠道7标土建及金结、电气设备安装工程（合同编号：HBNSBD-YJ01-2011-07）钢筋焊接工艺性实验中国水电基础局有限公司引江济汉工程渠道7标项目经理部二○一一年十二月目录一、工程概况： (3)二、试验目的： (3)四、施工准备： (3)1、机械设备 (3)2、人员配置： (4)3、材料 (4)4、作业条件： (4)五、操作工艺： (4)1、搭接焊工艺 (5)六、抽样检查： (6)七、钢筋电弧焊质量标准： (6)八、施工注意事项： (7)1、避免工程质量通病： (7)2、主要安全技术措施： (8)钢筋电弧焊工艺性试验方案一、工程概况：引江济汉工程是南水北调的配套工程，引水干渠全长67.23km。

渠道7标为起止里程桩号38+800~42+968，本标段施工内容包含干渠渠道（其中后港镇湖汊倒虹吸（桩号39+300）、老堤坡湖汊倒虹吸（桩号40+863）、后港船闸（桩号40+980）及金属结构、电气设备安装工程等。

引水干渠按1级建筑物设计，干渠上的跨渠倒虹吸等主要建筑物按1级建筑物设计，倒虹吸的进出口连接建筑物、消能防冲设施等次要建筑物按3级建筑物设计。

船闸干渠侧闸首、导航墙按1级建筑物设计；闸室、另一闸首按3级建筑物设计，导航墙按4级建筑物设计。

后港至引江济汉渠堤路公路为四级，路面宽5m，路基6m。

二、试验目的：通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量；根据施工图纸要求，焊接形式为搭接焊。

三、编制的依据：（1）《钢筋焊接及验收规范》JGJ 18-96(2)《水工混凝土钢筋施工规范》(DL／T 5169—2002)（3）设计下发钢筋图纸要求。

（4）引江济汉渠道7标招投标文件。

四、施工准备：1、机械设备电弧焊的主要设备是ZX6-500直流弧焊机。

其各种参数见下表一：2、人员配置：电弧焊主要人员：焊工1名、试验人员1名、试验协作工1名、安全员1名、电工1名、钢筋加工2名。

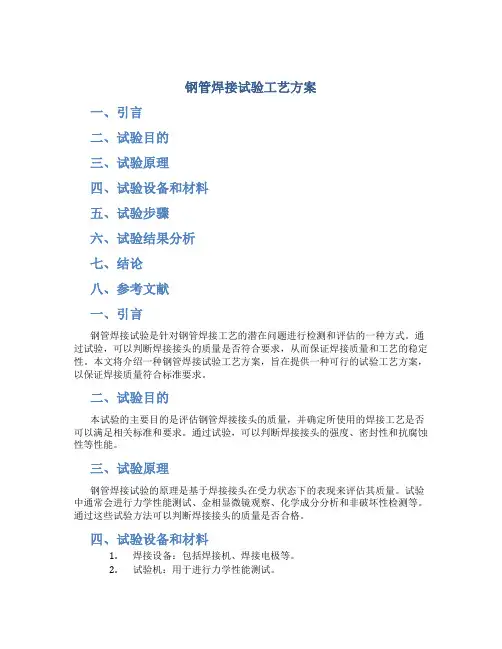

钢管焊接试验工艺方案一、引言二、试验目的三、试验原理四、试验设备和材料五、试验步骤六、试验结果分析七、结论八、参考文献一、引言钢管焊接试验是针对钢管焊接工艺的潜在问题进行检测和评估的一种方式。

通过试验，可以判断焊接接头的质量是否符合要求，从而保证焊接质量和工艺的稳定性。

本文将介绍一种钢管焊接试验工艺方案，旨在提供一种可行的试验工艺方案，以保证焊接质量符合标准要求。

二、试验目的本试验的主要目的是评估钢管焊接接头的质量，并确定所使用的焊接工艺是否可以满足相关标准和要求。

通过试验，可以判断焊接接头的强度、密封性和抗腐蚀性等性能。

三、试验原理钢管焊接试验的原理是基于焊接接头在受力状态下的表现来评估其质量。

试验中通常会进行力学性能测试、金相显微镜观察、化学成分分析和非破坏性检测等。

通过这些试验方法可以判断焊接接头的质量是否合格。

四、试验设备和材料1.焊接设备：包括焊接机、焊接电极等。

2.试验机：用于进行力学性能测试。

3.金相显微镜：用于进行组织观察和分析。

4.化学成分分析仪器：用于分析焊接接头的化学成分。

5.相关试验材料：包括钢管、焊接材料和试验样品等。

五、试验步骤1.准备工作：在进行试验前，需要对试验设备和材料进行准备，并确保其符合试验要求。

2.材料准备：对钢管和焊接材料进行清洁处理，确保无灰尘和油污等杂质。

3.焊接操作：按照预定的焊接工艺参数进行焊接操作，确保焊接接头的质量符合要求。

4.力学性能测试：利用试验机对焊接接头进行拉伸、扭曲等测试，测量其力学性能指标。

5.金相显微镜观察：对焊接接头进行金相显微镜观察，以评估其组织结构和硬度。

6.化学成分分析：采用化学成分分析仪器对焊接接头进行成分分析，以判断其合格性。

7.非破坏性检测：采用超声波检测等非破坏性检测方法对焊接接头进行缺陷检测。

8.记录和分析数据：将试验结果记录下来，并进行数据分析，以评估焊接接头的质量。

六、试验结果分析根据试验数据的分析，可以评估焊接接头的质量。

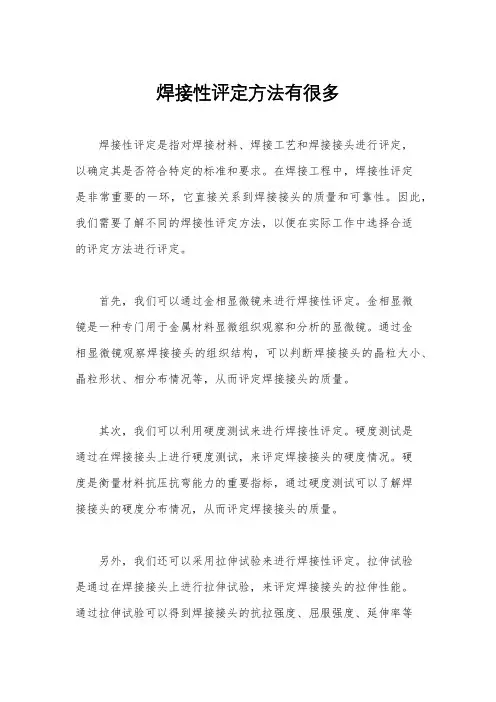

焊接性评定方法有很多焊接性评定是指对焊接材料、焊接工艺和焊接接头进行评定，以确定其是否符合特定的标准和要求。

在焊接工程中，焊接性评定是非常重要的一环，它直接关系到焊接接头的质量和可靠性。

因此，我们需要了解不同的焊接性评定方法，以便在实际工作中选择合适的评定方法进行评定。

首先，我们可以通过金相显微镜来进行焊接性评定。

金相显微镜是一种专门用于金属材料显微组织观察和分析的显微镜。

通过金相显微镜观察焊接接头的组织结构，可以判断焊接接头的晶粒大小、晶粒形状、相分布情况等，从而评定焊接接头的质量。

其次，我们可以利用硬度测试来进行焊接性评定。

硬度测试是通过在焊接接头上进行硬度测试，来评定焊接接头的硬度情况。

硬度是衡量材料抗压抗弯能力的重要指标，通过硬度测试可以了解焊接接头的硬度分布情况，从而评定焊接接头的质量。

另外，我们还可以采用拉伸试验来进行焊接性评定。

拉伸试验是通过在焊接接头上进行拉伸试验，来评定焊接接头的拉伸性能。

通过拉伸试验可以得到焊接接头的抗拉强度、屈服强度、延伸率等参数，从而评定焊接接头的质量。

除此之外，我们还可以利用冲击试验来进行焊接性评定。

冲击试验是通过在焊接接头上进行冲击试验，来评定焊接接头的冲击性能。

通过冲击试验可以得到焊接接头的冲击吸收能量、冲击韧性等参数，从而评定焊接接头的质量。

总的来说，焊接性评定方法有很多种，我们需要根据具体情况选择合适的评定方法进行评定。

通过对焊接接头的组织结构、硬度、拉伸性能、冲击性能等方面进行评定，可以全面了解焊接接头的质量情况，为焊接工程的质量控制提供重要依据。

希望大家在实际工作中，能够根据需要选择合适的焊接性评定方法，确保焊接接头的质量和可靠性。

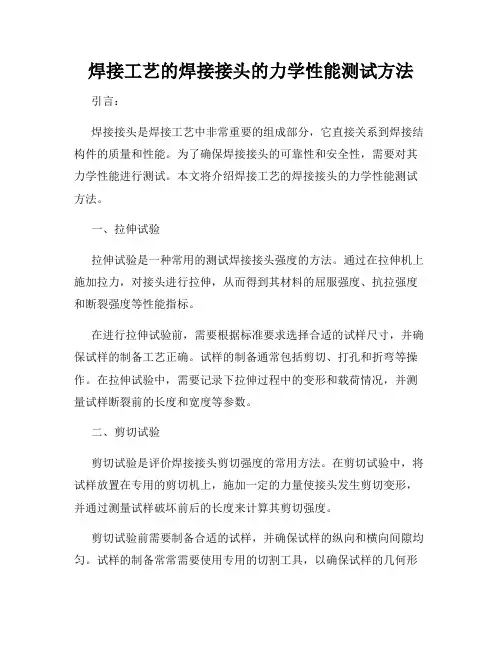

焊接工艺的焊接接头的力学性能测试方法引言：焊接接头是焊接工艺中非常重要的组成部分，它直接关系到焊接结构件的质量和性能。

为了确保焊接接头的可靠性和安全性，需要对其力学性能进行测试。

本文将介绍焊接工艺的焊接接头的力学性能测试方法。

一、拉伸试验拉伸试验是一种常用的测试焊接接头强度的方法。

通过在拉伸机上施加拉力，对接头进行拉伸，从而得到其材料的屈服强度、抗拉强度和断裂强度等性能指标。

在进行拉伸试验前，需要根据标准要求选择合适的试样尺寸，并确保试样的制备工艺正确。

试样的制备通常包括剪切、打孔和折弯等操作。

在拉伸试验中，需要记录下拉伸过程中的变形和载荷情况，并测量试样断裂前的长度和宽度等参数。

二、剪切试验剪切试验是评价焊接接头剪切强度的常用方法。

在剪切试验中，将试样放置在专用的剪切机上，施加一定的力量使接头发生剪切变形，并通过测量试样破坏前后的长度来计算其剪切强度。

剪切试验前需要制备合适的试样，并确保试样的纵向和横向间隙均匀。

试样的制备常常需要使用专用的切割工具，以确保试样的几何形状和尺寸符合要求。

在剪切试验中需要注意记录试样破坏前的载荷和位移等参数。

三、弯曲试验弯曲试验是评价焊接接头弯曲强度的一种方法。

在弯曲试验中，将试样放置在专用的弯曲机上，施加一定的力矩使其产生弯曲变形，并通过测量试样破坏前后的长度来计算其弯曲强度。

弯曲试验前需要制备合适的试样，并确保试样的几何形状和尺寸符合标准要求。

试样的制备一般需要考虑到焊缝的位置和弯曲方向等因素。

在弯曲试验中，需要记录试样的载荷和位移等参数，并观察试样破坏的形态。

结论：通过拉伸试验、剪切试验和弯曲试验等方法，可以对焊接接头的力学性能进行全面的测试。

在进行测试前，需要选择合适的试样尺寸和制备工艺，并注意记录相关参数。

这些测试可以为焊接工艺的优化和焊接接头的设计提供参考依据，从而提高焊接结构件的质量和性能。

注：本文以通用文章的格式来介绍焊接工艺的焊接接头的力学性能测试方法，内容准确且逻辑清晰。

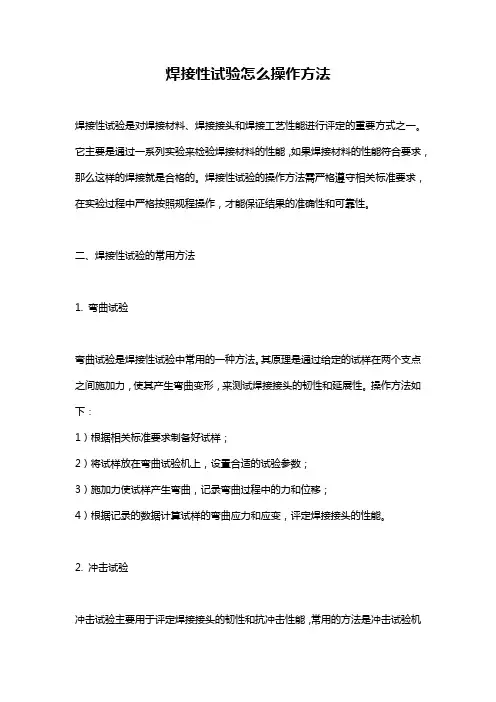

焊接性试验怎么操作方法焊接性试验是对焊接材料、焊接接头和焊接工艺性能进行评定的重要方式之一。

它主要是通过一系列实验来检验焊接材料的性能，如果焊接材料的性能符合要求，那么这样的焊接就是合格的。

焊接性试验的操作方法需严格遵守相关标准要求，在实验过程中严格按照规程操作，才能保证结果的准确性和可靠性。

二、焊接性试验的常用方法1. 弯曲试验弯曲试验是焊接性试验中常用的一种方法。

其原理是通过给定的试样在两个支点之间施加力，使其产生弯曲变形，来测试焊接接头的韧性和延展性。

操作方法如下：1）根据相关标准要求制备好试样；2）将试样放在弯曲试验机上，设置合适的试验参数；3）施加力使试样产生弯曲，记录弯曲过程中的力和位移；4）根据记录的数据计算试样的弯曲应力和应变，评定焊接接头的性能。

2. 冲击试验冲击试验主要用于评定焊接接头的韧性和抗冲击性能，常用的方法是冲击试验机法。

其操作方法如下：1）制备好试样，并安装在冲击试验机的支撑上；2）设置合适的试验参数，包括试验温度、冲击能量等；3）释放冲击试验机的重锤，使其自由跌落，冲击试样；4）记录试样的冲击过程，包括试样的断裂形态和冲击能量；5）根据记录的数据评定试样的冲击性能，包括吸能值和断裂模式。

3. 弹性模量测定弹性模量是描述焊接材料弹性变形特性的重要参数，测定其弹性模量可以评定焊接接头的弹性性能。

其操作方法如下：1）制备好试样，并在测试设备上安装；2）施加不同的拉伸载荷，记录试样的应力和应变；3）根据记录的数据，绘制应力-应变曲线，计算试样的弹性模量；4）根据计算的弹性模量评定焊接接头的性能。

4. 硬度测试焊接接头的硬度是评定其抗弯曲、抗磨损等性能的重要指标，硬度测试是一种简单且有效的测定方法。

其操作方法如下：1）制备好试样，并在硬度测试机上安装；2）通过载荷和压头将硬度测试机放在合适的位置，开始测定；3）根据测定结果评定试样的硬度值和硬度分布。

5. 金相分析金相分析是通过对试样进行金相观察和分析来评定焊接接头的组织结构和性能。

焊接工艺试验报告
1. 试验目的
本焊接工艺试验报告旨在分析和评估不同焊接工艺对焊接质量的影响，为选择最佳的焊接工艺提供依据。

2. 试验方法
我们选择了三种常用的焊接工艺进行比较和评估，包括：电弧焊、气体保护焊和激光焊。

对于每种焊接工艺，我们设置了相同的焊接参数和焊接材料，并进行了如下试验：
- 焊接接头强度测试：对焊接接头进行力学强度测试，评估焊接接头的强度和可靠性。

- 焊缝检测：采用无损检测方法，对焊缝进行检测，评估焊接质量和缺陷情况。

- 金属显微组织分析：对焊接区域进行金属显微组织分析，观察焊接工艺对材料微观结构的影响。

3. 试验结果
根据我们的试验结果，我们得出了以下结论：
- 电弧焊：在接头强度方面表现良好，但焊缝质量一般。

金属显微组织分析显示，焊接区域有明显的热影响区，微观结构变化较大。

- 气体保护焊：接头强度较高，焊缝质量良好。

金属显微组织分析显示，焊接区域热影响较小，保持了原材料的微观结构。

- 激光焊：接头强度较高，焊缝质量优秀。

金属显微组织分析显示，焊接区域热影响极小，与原材料的微观结构几乎无差异。

4. 结论
在本次焊接工艺试验中，我们发现气体保护焊和激光焊是两种表现出色的焊接工艺。

它们在接头强度和焊缝质量方面表现优秀，并且对材料的微观结构影响较小。

根据实际需求，选择适用的焊接工艺可以提高焊接质量和效率。

总体而言，本次试验为选择焊接工艺提供了有力的参考，但具体选择仍需综合考虑实际应用要求、材料特性和生产条件等因素。

钢筋焊接工艺性试验方案一、试验目的1.评估不同焊接参数对焊接接头性能的影响；2.确定最佳的焊接参数和工艺流程；3.提供可靠的数据支持和指导，保证焊接接头的质量和安全性。

二、试验对象试验对象为普通碳钢（Q235）钢筋。

三、试验方法1.焊接设备：使用适宜的电弧焊焊接机进行试验，保证焊接设备和电源的稳定性；2.材料准备：选择典型的Q235钢筋材料，进行备样和试验前的准备；3.焊缝准备：采用V形形式的坡口，断面尺寸为焊缝宽度2-2.5倍，深度为焊缝厚度的1.5-2倍；4.焊接参数：确定初步的焊接参数范围，包括电流、电压、焊接速度等，并进行逐步调整；5.焊接试验：进行不同参数组合的焊接试验，包括焊接接头数目、焊接角度、焊接位置等；6.焊接检测：对焊接试样进行外观检测、尺寸检测、强度测试和断裂形态观察；7.数据分析：根据试验结果进行数据分析，评估不同参数下的焊接性能；8.结果总结：总结试验结果，得出最佳的焊接参数和工艺流程。

四、试验过程1.钢筋材料选择及备样：选择典型的Q235钢筋材料，并进行备样、标记和编号；2.焊缝准备：采用V形形式的坡口，按要求进行坡口的清理和预处理；3.焊接参数设定：确定初步的焊接参数范围，包括电流、电压、焊接速度等，并进行逐步调整；4.焊接试验：按照不同参数组合进行焊接试验，包括焊接接头数目、焊接角度、焊接位置等；5.焊接检测：对焊接试样进行外观检测、尺寸检测、强度测试和断裂形态观察；6.数据分析与结果总结：根据试验结果进行数据分析，得出最佳的焊接参数和工艺流程；7.结果报告：编写试验结果报告，记录试验过程、数据分析和结论。

五、试验结果分析根据试验结果进行数据分析和比较，评估不同参数下焊接接头的性能，主要包括以下几个方面：1.强度评估：通过焊接接头的抗拉强度、屈服强度和剪切强度等参数来评估焊缝的强度性能；2.外观质量评估：评估焊接接头的焊缝外观质量，如焊缝的均匀性、几何形态和表面质量等；3.焊接变形评估：评估焊接接头的变形情况，如焊接接头的缩短、收缩和变形等；4.断裂评估：观察焊接试样的断裂形态，了解焊接接头的断裂机理和性能。

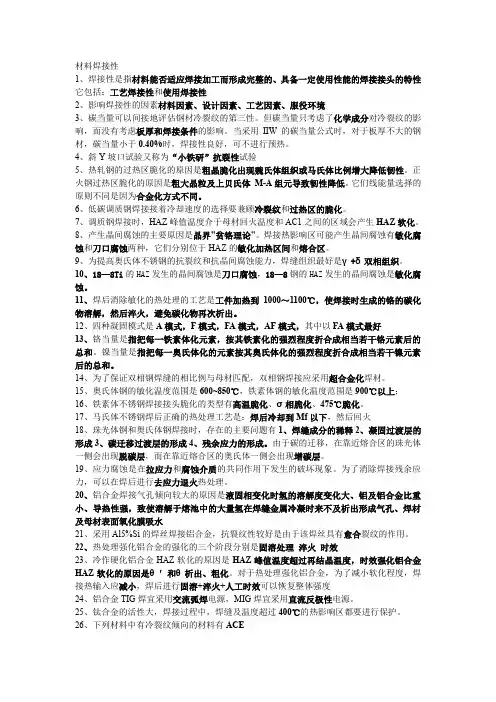

材料焊接性1、焊接性是指材料能否适应焊接加工而形成完整的、具备一定使用性能的焊接接头的特性它包括：工艺焊接性和使用焊接性2、影响焊接性的因素材料因素、设计因素、工艺因素、服役环境3、碳当量可以间接地评估钢材冷裂纹的第三性。

但碳当量只考虑了化学成分对冷裂纹的影响，而没有考虑板厚和焊接条件的影响。

当采用IIW的碳当量公式时，对于板厚不大的钢材，碳当量小于0.40%时，焊接性良好，可不进行预热。

4、斜Y坡口试验又称为“小铁研”抗裂性试验5、热轧钢的过热区脆化的原因是粗晶脆化出现魏氏体组织或马氏体比例增大降低韧性。

正火钢过热区脆化的原因是粗大晶粒及上贝氏体M-A组元导致韧性降低。

它们线能量选择的原则不同是因为合金化方式不同。

6、低碳调质钢焊接接着冷却速度的选择要兼顾冷裂纹和过热区的脆化。

7、调质钢焊接时，HAZ峰值温度介于母材回火温度和AC1之间的区域会产生HAZ软化。

8、产生晶间腐蚀的主要原因是晶界"贫铬理论"。

焊接热影响区可能产生晶间腐蚀有敏化腐蚀和刀口腐蚀两种，它们分别位于HAZ的敏化加热区间和熔合区。

9、为提高奥氏体不锈钢的抗裂纹和抗晶间腐蚀能力，焊缝组织最好是γ+δ双相组织。

10、18—8Ti的HAZ发生的晶间腐蚀是刀口腐蚀，18—8钢的HAZ发生的晶间腐蚀是敏化腐蚀。

11、焊后消除敏化的热处理的工艺是工件加热到1000～1100℃，使焊接时生成的铬的碳化物溶解，然后淬火，避免碳化物再次析出。

12、四种凝固模式是A模式，F模式，FA模式，AF模式，其中以FA模式最好13、铬当量是指把每一铁素体化元素，按其铁素化的强烈程度折合成相当若干铬元素后的总和。

镍当量是指把每一奥氏体化的元素按其奥氏体化的强烈程度折合成相当若干镍元素后的总和。

14、为了保证双相钢焊缝的相比例与母材匹配，双相钢焊接应采用超合金化焊材。

15、奥氏体钢的敏化温度范围是600~850℃，铁素体钢的敏化温度范围是900℃以上；16、铁素体不锈钢焊接接头脆化的类型有高温脆化、σ相脆化、475℃脆化。

焊接工艺试验方案本文档旨在提供一个焊接工艺试验方案，以评估焊接材料和工艺的适应性、可靠性和质量控制。

焊接工艺试验是确保产品质量和持续改进焊接工艺的重要环节之一。

本方案将涵盖试验的目标、试验方法、试验步骤和数据分析等内容。

1. 试验目标本次焊接工艺试验旨在评估以下几个方面：1.焊接材料的选择和适应性。

2.焊接工艺的可行性和质量控制。

3.评估焊接接头的力学性能和金属结构。

2. 试验方法和工具本次试验将采用以下方法和工具：•焊接材料：选择符合要求的焊接材料，包括焊丝和焊剂等。

•焊接设备：使用合适的焊接设备，包括焊接电源、焊接枪和气体保护装置等。

•试样制备：根据要求制备合适的试样，包括焊接接头和金属基材等。

•试验设备：使用适当的试验设备，包括拉伸试验机和金相显微镜等。

•数据收集和分析：记录试验过程中的数据，并进行数据分析。

3. 试验步骤本次焊接工艺试验将按照以下步骤进行：步骤一：准备工作1.确认试验所需的焊接材料和设备是否齐全。

2.检查焊接设备是否正常工作，并进行必要的校准。

步骤二：试样制备1.根据试验要求制备合适的试样，包括焊接接头和金属基材等。

2.根据试验设备的要求，对试样进行必要的处理和加工。

步骤三：焊接工艺试验1.根据焊接工艺要求，进行有效的气体保护和预热等操作。

2.进行焊接试验，确保焊透并得到合适的焊缝质量。

3.根据试验要求，调整焊接参数，以探索最佳的焊接工艺。

步骤四：试验数据分析1.对焊接接头进行力学性能测试，包括拉伸强度和延伸率等指标。

2.根据试验结果，进行数据分析，评估焊接工艺的可靠性和接头的质量。

步骤五：报告撰写根据试验结果和数据分析，撰写试验报告，包括试验目的、方法、步骤和结果等内容，并提出改进建议和经验总结。

4. 试验安全注意事项在进行焊接工艺试验时，需注意以下安全事项：1.确保操作人员对焊接设备和工艺有充分的了解和培训。

2.采取必要的防护措施，如戴焊接面罩和手套等。

3.确保试验环境通风良好，以避免有害气体的积聚。

目录1 试验的选择与目的 (1)2 试验方法 (1)3 现行标准 (1)4 试件分析 (2)5 试件制备 (2)5.1 试件 (3)5.2 试验装置 (3)5.3试验流程 (4)6 试验计算 (4)工艺焊接性直接试验方法1 试验的选择与目的工艺焊接性直接试验方法有焊接冷裂纹试验、焊接热裂纹试验、再热裂纹实验、层状撕裂试验和析因理化试验。

按本次试验要求，选择焊接热裂纹敏感性试验。

它是检验焊接热裂纹敏感性的试验。

是评定金属焊接性的一类专门试验，对于不锈钢、耐热合金、铝合金等材料尤为重要。

通过焊接热裂纹试验可达到两个目的：(1)测定某一组待焊金属(不同型号材料)的热裂纹敏感性，比较试验结果，选择符合工程设计要求的较理想的待焊金属。

为此，规定了统一的试样尺寸和焊接试验条件。

(2)用来确定待焊金属、焊接添加材料和焊接接头型式以及焊接工艺条件的适应性组合，以选定热裂纹倾向最小的合理的焊接工艺规范。

2 试验方法常用的焊接热裂纹试验方法有T形接头焊接裂纹试验、压板对接(FISCO)焊接裂纹试验、横向可变拘束裂纹试验、可变刚性裂纹试验、十字搭接裂纹试验等等。

本次试验的材质为Q345qD桥梁钢和Q420qE桥梁钢，采用压板对接(FISCO)焊接裂纹试验。

该试验适用于低碳钢焊条、低合金钢焊条和不锈钢焊条焊缝的热裂纹敏感性实验。

该法要求试件少，制备方便，试验结果重复性好，已作为我国焊条验收检查的主要试验方法之一。

3 现行标准GB 4675.4-84《焊接性试验压板对接(FISCO)焊接裂纹试验方法》；GB 981-76《低碳钢和低合金高强度钢焊条》；GB 983-76《不锈钢焊条》。

4 试件分析本次试验的材质为Q345qD桥梁钢和Q420qE桥梁钢。

Q345qD钢板以热轧、正火或热机械轧制状态交货，Q345qD钢板厚度不大于150mm，屈强比不大于0.85，专用于架造铁路或公路桥梁的钢板。

Q420qE钢板以热机械轧制状态交货，钢板厚度不大于150mm，屈强比不大于0.85，主要用于公路桥梁或跨海大桥用钢板。

钢筋焊接工艺试验和焊接检测
钢筋焊接工艺试验和焊接检测是建筑工程中至关重要的环节，通过对焊接工艺进行试验和对焊接缺陷的进行检测，可以保证钢筋焊接质量，提高工程安全性和可靠性。

在钢筋焊接工艺试验中，首先需要确定焊接参数。

焊接参数包括焊接电流、电压、焊接速率、焊接电极等。

试验中可以通过调整参数，进行对比试验，以找到最佳的焊接参数。

同时，也需要测试焊缝的强度，常用的测试方法包括拉伸试验、冲击试验等。

通过这些试验，可以评估焊接工艺的稳定性和焊接接头的强度。

焊接检测是钢筋焊接质量保证的重要环节。

常用的焊接检测方法包括目视检查、超声波检测和磁粉探伤等。

目视检查是最常用的方法，通过人眼观察焊接接头的外观，检查是否存在气孔、裂纹、未熔合等缺陷。

超声波检测和磁粉探伤是无损检测方法，可以检测焊缝内部的缺陷。

超声波检测利用声波在材料中传播的原理，探测焊缝中的异物、气孔、裂纹等缺陷。

磁粉探伤则利用磁力线在焊接接头表面形成漏磁场的原理，探测接头中的裂纹、缺陷等。

这些检测方法可以提前发现焊接缺陷，避免后期出现结构不安全的问题。

在实际工程中，钢筋焊接工艺试验和焊接检测必不可少。

只有通过试验可以找到最佳的焊接工艺参数，提高焊接接头的强度和稳定性。

而焊接检测则可以及时发现焊接缺陷，确保焊接接头的质量，从而保证工程的安全性和可靠性。

因此，建筑工程中对钢筋焊接工艺试验和焊接检测的重视程度不可忽视。
